PCB电路板测试项目简介
PCB电路板测试项目简介
印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板，英文名称是Printed Circuit Board，缩写：PCB，以下简称为PCB板。
PCB板的分类
根据不同的目的，印制电路板有很多种分类方法。
1）单面印制板：是仅有一面有导电图形的印制电路板，因为导线只出现在其中一面，所以称这种印制电路板为单面印制板，简称单面板。单面板在设计线路上有许多严格的限制，因为只有一面，要求在布线时不能交叉而必须绕独自的路径，所以只有在简单的电路才予使用。
2）双面印制板： 两面上均有导电图形的印制板，这种电路板的两个面都有布线。不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫过孔。过孔是在印制电路板上充满或涂上金属的小洞，可以与两面的导线相连接。因为双面板的面积比单面板大一倍，而且布线可以互相交错（可以绕到另一面），更适合用在更复杂的电路上。
3）多层印制板：一般4层及以上称为多层板，常用的多层板一般为4层或6层，复杂的多层板多达十几层，是由多层导电图形与绝缘材料交替粘接在一起，层压而制成的印制板，简称多层板，要求层间导电图形按需要互相连接， 多层板经常使用数个双面板，并在每层板间放进一层绝缘层后粘牢（压合）。板子的层数就代表了独立的布线层的层数。通常层数都是偶数，并且包含最外侧的两个层。
PCB 电路板的环境测试项目
电路板行业几种环境设备
1.恒温恒湿检测 目的是仿真产品在气候环境温湿组合条件下(高低温操作&储存、温度循环、高温高湿、低温低湿、结露试验...等)，检测产品本身的适应能力与特性是否改变。※需符合国际性规范之要求(IEC、JIS、GB、MIL„)
2.恒温恒湿应力筛选检测 产品在设计强度极限下，运用温度加速技巧在上、下限极值温度内进行循环时，产品产生交替膨胀和收缩改变外在环境应力，使产品中产生热应力和应变，透过加速应力来使潜存于产品的瑕疵浮现[潜在零件材料瑕疵、制程瑕疵、工艺瑕疵]，以避免该产品于使用过程中，受到环境应力的考验时而导致失效，造成不必要的损失，对于提高产品出货良率与降低返修次数有显著的效果，另外应力筛本身是一种制程阶段的过程，而不是一种可靠度试验，所以应力筛选是100％对产品进行的程序。
3.冷热冲击试验 可用来测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度, 藉以在最短时间内 试验其因热胀冷缩所引起的化学变化或物 理伤害.适用的对象包括金属,塑料,橡胶, 电子....等材料,可作为其产品改进的依据或参考。
4.老化测试 针对高性能电子产品(如：LED、LCD成品或半成品，计算机整机，显示器，终端机，车用电子产品，电源供应器，主机板、监视器、交换式充电器等)仿真出一种高温、恶劣环境测试的实验，是提高产品稳定性、可靠性的重要实验、是各生产企业提高产品质量和竞争性的重要生产流程，该实验应用于电源电子、电脑、通讯、生物制药等领域。
5.盐水喷雾试验 可以测定铁金属或非铁金属之无机涂膜或有机涂膜，如：电镀、阳极处理、化成处理、油漆等表面处理之耐蚀质量。评价表面处理耐蚀性的方法最好是暴露于与使用状态相同之环境，但是实际暴露试验的缺点是试验期间长，且顾及环境的变动要因很多，试验的再现性亦有限。为要求其高度之再现性及为了使世界各实验室皆有一致的条件及结果，而对其试验条件及方法做统一之规定。目前有关腐蚀分析仿似盐雾为主，故如何精确有效的控制盐雾条件，使再现性提高以供耐蚀性及可靠性的分析。
所需设备： 1.恒温恒湿机-标准型 2.恒温恒湿机-应力筛选型 3.冷热冲击试验机 4.老化测试室 5.盐水喷雾试验机
检验项目
检验项目 要求
成品板边 板边不出现缺口或者缺口，且任何地方的渗入≤2.54mm； UL板边不应露铜；
板角/板边损伤 板角损伤未出现分层
露织纹 织纹隐现，玻璃纤维被树脂完全覆盖
凹点和压痕 直径小于0.08mm，且凹坑没有桥接导体；
表面划伤 划伤未使导体露铜、划伤未露出基材纤维；
铜面划伤 每面划伤≤5处，每条长度≤15mm
电镀孔内空穴（铜层） 破洞不超过1个，横向≤90º，纵向≤板厚度的5%。
焊盘铅锡（元件孔） 光亮、平整、均匀、不发黑、不烧焦、不粗糙、焊盘露铜拒收；
表面贴装焊盘（SMT PAD） 光亮、平整、不堆积、不发黑、不粗糙、焊盘上有阻焊、不上锡拒收；
基准点（MARK点） 形状完整清晰不变形表面铅锡光亮；
焊盘翘起/焊盘偏位 不允许/大电流和大型元件不允许；
铜面/金面氧化 氧化点的最大外形直径尺寸不超过2mm，并且氧化处在加工后 不出现金面/铜面起泡、分层、剥落或起皮。
导线表面覆盖性 覆盖不完全时，需盖绿油的区域和导线未露出。
阻焊露铜、水迹 不许露铜，阻焊下面铜面无明显水迹，氧化点的最大外形直径尺寸不超过2mm，并且氧化处在加工后不出现起泡、分层、剥落或起皮，氧化处的绿油层能通过胶带撕拉测试。
丝印字符、蚀刻标记 完整、清晰、均匀、字符有残缺但仍可识别，不致与其它字符混淆，字符不许入元件孔，3M胶带试不掉字符；
PCB板的测试方法
PCB板的测试方法
PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。印制板从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减少成本、提高性能，使得印制板在未来电子设备的发展工程中，仍然保持着强大的生命力。
综述国内外对未来印制板生产制造技术发展动向的论述基本是一致的，即向高密度，高精度，细孔径，细导线，细间距，高可靠，多层化，高速传输，轻量，薄型方向发展，在生产上同时向提高生产率，降低成本，减少污染，适应多品种、小批量生产方向发展。印制电路的技术发展水平，一般以印制板上的线宽，孔径，板厚/孔径比值为代表. 改革开放以来，中国由于在劳动力资源、市场、投资等方面的优惠政策，吸引了欧美制造业的大规模转移，大量的电子产品及制造商将工厂设立在中国，并由此带动了包括PCB 在内的相关产业的发展。据中国CPCA 统计，2006 年我国PCB 实际产量达到1.30 亿平方米，产值达到121 亿美元，占全球PCB 总产值的24.90%，超过日本成为世界第一。2000 年至2006 年中国PCB 市场年均增长率达20%，远超过全球平均水平。2008 年全球金融危机给PCB 产业造成了巨大冲击，但没有给中国PCB 产业造成灾难性打击，在国家经济政策刺激下2010
年中国的PCB 产业出现了全面复苏，2010 年中国PCB 产值高达199.71 亿美元。Prismark 预测2010-2015 年间中国将保持8.10%的复合年均增长率，高于全球5.40%的平均增长率。
pcb电路板检测标准
pcb电路板检测标准
PCB（Printed Circuit Board，印刷电路板）的检测标准通常由国际电工委员会（IEC）和国际标准化组织（ISO）等制定。以下是一些常见的 PCB 电路板检测标准和测试方法的总结：
1. IPC标准：IPC（Association Connecting Electronics Industries）是一个国际性的电子工业协会，它制定了一系列与 PCB 质量和制造相关的标准，如IPC-A-600（关于接受性标准）、IPC-6012（关于高可靠性电子电路板）等。
2. 焊接质量检测：检测焊接质量是 PCB 制造中的关键步骤。这包括焊盘质量、焊丝完整性、焊点间距等。
3. X射线检测：X射线检测用于检测 PCB 上隐藏的缺陷，如焊点的冷焊、短路和开路等。这对于表层组装和多层 PCB 特别有用。
4. AOI（自动光学检测）：AOI 系统使用摄像头和图像处理来检测 PCB 上的缺陷，如焊点问题、元件位置不准确等。
5. ICT（电子测量测试）：ICT 用于检测电路中的连接和连通性问题。它通常使用探针接触 PCB
上的点，并检查电路的电气特性。
6. 功能测试：功能测试检查 PCB 是否能够按预期工作。这通常涉及应用电压、信号和数据，以验证 PCB 的性能。
7. 耐电压和绝缘电阻测试：这些测试用于确保 PCB 上的绝缘材料和间隙能够承受电气应力，并防止漏电。
8. 环境测试：环境测试包括温度循环测试、湿度测试和震动测试，以确保 PCB 在不同环境条件下的可靠性。
9. 化学分析：化学分析用于检测 PCB 材料中的有害物质，如铅、卤素等，以确保符合环保法规。
10. 尺寸和形状检测：检测 PCB 的尺寸和形状，以确保其与设计规格相符。
这些检测标准和测试方法的选择取决于 PCB 的类型、用途和制造过程。在 PCB 制造过程中，通常会使用多个测试和检测步骤来确保最终产品的质量和可靠性。需要根据具体情况选择适当的检测方法和标准，以满足产品的要求。
PCB可靠性测试方法
PCB可靠性测试方法
PCB（Printed Circuit Board，印刷电路板）是电子产品中非常常见的一种组件，其可靠性对整个产品的功能和稳定性都至关重要。为了确保PCB的可靠性，需要进行一系列的可靠性测试。下面将介绍几种常用的PCB可靠性测试方法。
1.热老化测试
热老化测试是通过模拟电子产品在长时间使用过程中的温度变化，来评估PCB在高温环境下的稳定性。这种测试可以检测出PCB的材料性能、焊点和线路的可靠性等问题。测试时，将PCB置于高温恒温箱或热循环箱中，通过设定一定的温度和时间来观察其性能变化。
2.湿热老化测试
湿热老化测试是通过将PCB置于高温高湿的环境中来模拟产品在潮湿环境下的使用情况，以判断其耐潮湿性和防潮性能。测试时，将PCB置于高温高湿箱中，通过设定一定的温度和湿度来模拟潮湿环境，观察其性能变化。
3.振动测试
振动测试用于评估PCB在振动环境下的可靠性，模拟产品在运输或使用过程中的振动情况。测试时，将PCB固定在振动台上，通过不同频率和振幅的振动来模拟振动环境，观察其性能变化和可能存在的失效情况。
4.冲击测试
冲击测试用于评估PCB在碰撞或机械冲击下的可靠性，模拟产品在运输或使用过程中的冲击情况。测试时，将PCB固定在冲击台上，通过施加冲击力或快速变向的机械冲击来模拟冲击环境，观察其性能变化和可能存在的失效情况。
5.可靠性寿命测试
可靠性寿命测试是通过长时间的实际使用来评估PCB的可靠性，模拟产品在正常使用寿命内的情况。测试时，将PCB安装在实际产品中，并进行正常操作和使用，通过长时间稳定运行来观察其性能变化和可能存在的失效情况。
6.温度循环测试
温度循环测试用于评估PCB在温度变化环境下的可靠性，模拟产品在温度变化过程中的热膨胀和收缩情况。测试时，将PCB置于温度循环箱或快速温度变化设备中，通过设定一定的温度和循环次数来模拟温度变化环境，观察其性能变化和可能存在的失效情况。

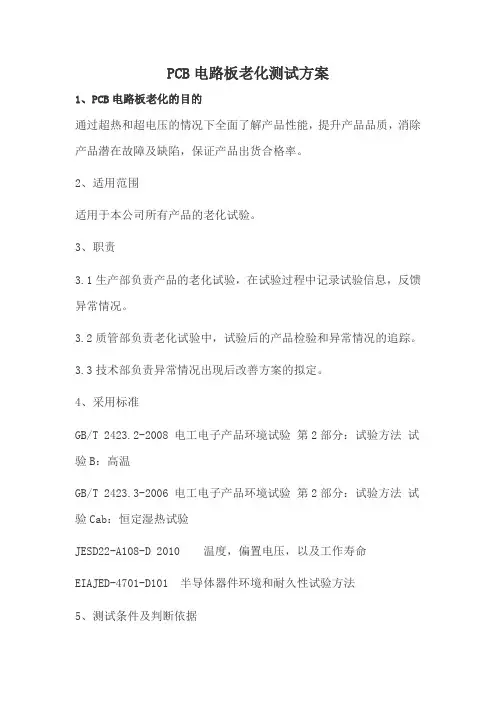

PCB电路板的老化测试方案
PCB电路板老化测试方案
1、PCB电路板老化的目的
通过超热和超电压的情况下全面了解产品性能，提升产品品质，消除产品潜在故障及缺陷，保证产品出货合格率。
2、适用范围
适用于本公司所有产品的老化试验。
3、职责
3.1生产部负责产品的老化试验，在试验过程中记录试验信息，反馈异常情况。
3.2质管部负责老化试验中，试验后的产品检验和异常情况的追踪。
3.3技术部负责异常情况出现后改善方案的拟定。
4、采用标准
GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.3-2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验
JESD22-A108-D 2010 温度，偏置电压，以及工作寿命
EIAJED-4701-D101 半导体器件环境和耐久性试验方法
5、测试条件及判断依据 125℃条件下1000小时测试通过IC可以保证持续使用4年，2000小时测试持续使用8年；150℃条件下1000小时测试通过保证使用8年，20000小时保证使用28年。
5内容
5.1 PCB板老化试验方法
采用150℃条件下1000小时测试。
5.2 准备内容
a）高低温湿热试验箱
b）电流表
c）
5.3老化巡检：老化试验过程中操作员每隔半小时巡检一次，巡检时要仔细观察试验箱内的情况，发现不良情况需要及时记录。
5.4老化试验过程中技术部要对操作员的巡检进行监督，并且不定时的对正在老化试验的产品进行巡检。
5.5老化试验结束后，操作员应该把设备整理好，关闭试验箱，切断电源。
电路板的老化有两点要求，这两点要求分别是： 1. 外观检测 所有要老化的功能板需先进行目测，对于有明显缺陷的功能板，如有短路，断路，元器件安装错误，缺件等缺陷的功能板应予以剔除。(这一部分应由质检初筛)。
2. 电参数检测 所有要老化的功能板还需进行电参数检测，对参数不符合要求的功能板应予以剔除。具体分为基本分，只要芯片的输入输出导通测试，外设的导线连接有无开路，是否经过测试已经对电路板产生损害。
AOI检测pcb能力报告
AOI检测PCB能力报告
1. 简介
AOI（自动光学检测）是一种用于PCB（印刷电路板）生产过程中的检测技术。它利用计算机视觉系统对PCB上的元件、焊接质量和电路布局进行快速、精确的检测。本文将详细介绍AOI检测PCB的能力和优势。
2. AOI检测的步骤
AOI检测PCB主要包括以下步骤： ### 2.1. 准备PCB 首先，需要将待检测的PCB准备好，包括清洁表面和确保无任何损坏。
2.2. 分析电路布局
接下来，AOI系统会自动分析电路布局，识别元件的位置和布线连接。
2.3. 图像获取
AOI系统将通过高分辨率相机获取PCB的图像。
2.4. 图像预处理
获取到的图像会进行预处理，包括去噪、增强对比度等操作，以提高后续分析的准确性。
2.5. 缺陷检测
AOI系统会对PCB图像进行缺陷检测，包括焊点问题、元件缺失或错位等。
2.6. 缺陷分类
检测到的缺陷会根据其类型进行分类，以便后续的分析和修复。
2.7. 缺陷分析和报告生成
AOI系统将对检测到的缺陷进行分析，并生成详细的报告，以供后续的修复和改进。
3. AOI检测的能力和优势
3.1. 高效性
AOI系统能够快速地对PCB进行全面的检测，大大提高了生产效率。 3.2. 准确性
利用计算机视觉技术，AOI系统能够精确地识别电路布局和元件连接状态，减少了人工检测的误差。
3.3. 自动化
AOI系统实现了自动化检测，减少了人工工作量，降低了生产成本。
3.4. 多功能性
AOI系统不仅可以检测焊接质量，还可以检查元件位置、极性以及PCB的标识等，提供了全面的检测能力。
3.5. 数据记录和分析
AOI系统能够记录和分析检测过程中的数据，为后续的改进和追溯提供了便利。
4. AOI检测的应用领域
AOI检测在电子制造业中被广泛应用，特别是在PCB制造过程中的各个阶段。它可以有效地检测到PCB上的缺陷，并及时提供报告，以便进行及时的修复和改进。
印制电路板检验标准
印制电路板检验标准
印制电路板（PCB）是电子设备中不可或缺的基础组件之一。为了确保PCB的质量和稳定性，制定并执行相应的检验标准是必不可少的。本文将介绍一些常见的印制电路板检验标准，从物理性能、电性能以及可靠性三个方面进行论述，以提供对PCB检验的参考。
一、物理性能检验标准
1. 尺寸和外观检验
PCB的尺寸和外观对其装配和连接至关重要。在尺寸检验中，应核对长、宽、厚度等尺寸是否符合设计要求。外观检验主要关注表面的平整度、光洁度、划痕、变色等问题，以确保外观完好无损。
2. 焊盘境界检验
焊盘境界是连接电子器件和PCB的重要结构，其质量直接影响到电子器件的连接可靠性。在检验中，应该注意焊盘境界的粘结力、致密度以及与其他组件的相互连接情况。
3. 钻孔质量检验
PCB上的钻孔质量直接影响到元器件的安装和导线的通断，因此在检验中，应检查钻孔的深度、位置、直径等参数，以确保钻孔质量符合标准要求。
二、电性能检验标准
1. 绝缘电阻检验 绝缘电阻是PCB中保证电路安全和稳定运行的重要指标之一。在检验中，应通过测量电路板上的绝缘电阻值来评估其绝缘性能，确保其值在合理的范围内。
2. 电容和电感检验
电容和电感是PCB中的常见电性元件。在检验中，应通过测试电容和电感的值来验证其是否符合设计要求，以确保电路的正常运行。
3. 导通测试
导通测试是一种常用的电性能检验方法，旨在验证PCB上的导线是否正确连接。通过在测试中施加合适的电压，可以检测电路是否存在短路、开路等问题。
三、可靠性检验标准
1. 焊点可靠性测试
焊点是PCB上连接各个组件的重要部分，其质量直接影响到电路的稳定性和可靠性。在检验中，可以采用拉力和冲击测试来评估焊点的可靠性，以确保其能够在长期使用中不发生脱落或断裂。
2. 温湿度循环测试
温湿度循环测试是一种常用的可靠性测试方法，旨在模拟PCB在不同温度和湿度条件下的使用环境。通过反复变换温湿度条件，可以评估PCB在复杂环境下的可靠性和稳定性。
电路板测试内容
电路板测试内容
电路板是电子设备中最重要的组成部分之一，它是电子设备的核心，负责控制和管理设备的各种功能。因此，电路板的质量和性能对整个设备的稳定性和可靠性有着至关重要的影响。为了确保电路板的质量和性能，需要进行一系列的测试。
电路板测试内容主要包括以下几个方面：
1.电路连通性测试
电路连通性测试是电路板测试中最基本的测试之一。它主要是检测电路板上各个元件之间的连通情况，包括电阻、电容、电感等元件的连通情况。这个测试可以通过使用万用表或者专业的测试仪器来完成。
2.电路板功能测试
电路板功能测试是测试电路板是否能够正常工作的测试。这个测试主要是通过模拟电路板的实际工作环境来测试电路板的各种功能是否正常。例如，测试电路板的输入输出是否正常、测试电路板的控制逻辑是否正确等。
3.电路板性能测试
电路板性能测试是测试电路板的性能指标的测试。这个测试主要是测试电路板的各种性能指标，例如电压、电流、功率、频率等。这个测试可以通过使用专业的测试仪器来完成。
4.电路板可靠性测试
电路板可靠性测试是测试电路板在长期使用过程中的可靠性的测试。这个测试主要是通过模拟电路板在不同的环境下的使用情况来测试电路板的可靠性。例如，测试电路板在高温、低温、高湿度、低湿度等环境下的使用情况。
电路板测试内容是非常重要的，它可以确保电路板的质量和性能，从而提高整个设备的稳定性和可靠性。因此，在电路板设计和制造过程中，需要严格按照测试要求进行测试，以确保电路板的质量和性能。
pcb落下耐冲击测试标准
pcb落下耐冲击测试标准
PCB落下耐冲击测试是一项常见的电子元器件质量测试，旨在评估PCB（Printed Circuit Board，印刷电路板）在意外跌落或冲击情况下的可靠性和耐久性。该测试常用于电子产品的研发、制造和质量控制过程中，以确保PCB在实际使用中具有足够的抗冲击性能，能够正常工作并保持良好的电气连接。
目前，国际上对于PCB落下耐冲击测试的标准主要有IPC-2221B和ISTA 3A两种。
IPC-2221B是由美国电子行业联合委员会（IPC）制定的一项电子元器件设计标准。其中包含了关于PCB的各项设计和制造要求，其中也包括了落下耐冲击测试的要求。根据IPC-2221B标准，PCB在进行落下耐冲击测试时，应符合一定的测试条件和指标。例如，测试过程中应采用合适的冲击装置和测试方法，如垂直自由下落，模拟实际使用情况的冲击。测试过程中，PCB的位置、高度、角度、速度等参数也有一定的要求。同时，测试过程中，应检测PCB的物理损伤程度，如裂纹、破片、烧孔等，并评估其对PCB性能和可靠性的影响。 另一种常见的标准是ISTA 3A，即国际运输包装协会（ISTA）制定的一项物流包装测试标准。ISTA 3A标准主要用于评估产品在运输和配送过程中的耐冲击性能。PCB作为电子元器件的一部分，通常也需要按照ISTA 3A标准进行冲击测试。根据ISTA 3A标准，PCB的冲击测试应模拟实际运输过程中可能遇到的不同场景，如跌落、震动等。测试中，需要使用适当的包装材料和测试设备，确保PCB能够经受住冲击而不受损坏，同时保持其原有的功能和性能。
无论是IPC-2221B还是ISTA 3A，它们都强调了PCB在真实使用或运输环境中的冲击测试要求，以确保其足够的可靠性和耐久性。而具体的测试方法和参数则需要根据产品的特定要求和应用场景来确定。此外，这两种标准对于测试结果的评估也有相应的要求，如检测标准、评估标准等。经过测试后，PCB应能满足所需的可靠性指标，如电气性能、电路连接等。
PCB测试工艺及技术方法详解
PCB测试工艺及技术方法详解
PCB（Printed Circuit Board）测试是在PCB制造过程中对电路板进行检测和验证的过程，旨在确保电路板质量符合设计规范。同时，通过测试，可以及早发现并修复电路板上的缺陷，以确保电路板的可靠性和性能。
1. 目视检查（Visual Inspection）
目视检查是最简单的一种PCB测试方法。操作人员使用肉眼观察电路板上的线路、焊点以及印刷图案等，以检查电路板是否存在明显缺陷，如焊点未焊接、线路之间短路等。目视检查的好处是成本低廉，操作简单，但是效率较低，不适用于大规模生产中。
2. 声学测试（Acoustic Testing）
声学测试是一种利用超声波进行无损检测的方法。通过超声波的传播和反射来检查电路板上的缺陷，如气泡、裂纹、焊接错误等。声学测试技术基于超声波的频率和波长的关系进行缺陷检测，可以提供更准确和可靠的结果。然而，声学测试的设备成本较高，需要专业的技术人员进行操作。
3. 线路连通性测试（Continuity Testing）
4. 高电压测试（High Voltage Testing）
高电压测试是一种测试电路板绝缘强度是否达到要求的方法。通过施加较高的电压到电路板上，检测是否存在电路之间的漏电现象。高电压测试主要用于高压电器和高性能电子设备的PCB测试中。需要注意的是，高电压测试时需要采取安全措施，避免对人和设备造成损害。
5. 功能测试（Functional Testing） 功能测试是一种对电路板进行正常工作情况下的整体功能验证的方法。通过将电路板连接到相应的电源和设备上，进行各种操作和测试，来检查电路板是否符合设计要求和功能规范。功能测试可以模拟实际使用场景，测试电路板的性能、稳定性和可靠性。功能测试一般需要使用专业的测试设备和软件，并且需要根据具体产品的功能要求进行定制。
除了以上介绍的PCB测试方法外，还有一些其他的测试方法，如热冲击测试、震动测试、环境适应性测试等。这些测试方法可以根据具体的需求和产品的特点选择，并且可以结合使用，以提高测试的准确性和全面性。
pcb热冲击试验方法
pcb热冲击试验方法
PCB热冲击试验方法
引言
PCB（Printed Circuit Board）热冲击试验是一种常用的可靠性测试方法，用于评估电子元器件和电路板在温度变化下的可靠性和耐久性。本文将介绍几种常见的PCB热冲击试验方法。
方法一：温度循环试验（Temperature Cycling Test）
• 原理：将PCB样品置于高温与低温之间，通过不断循环变换温度，模拟真实环境下的温度变化。变温速度可以根据实际需求进行设定。
• 测试目的：评估PCB材料和焊点的热胀冷缩性能，检测材料、焊接点的可靠性和耐久性，发现可能存在的裂纹、疲劳、脱焊等问题。
• 测试步骤：
1. 将待测试的PCB样品放入温度循环测试仪器中。
2. 设定温度循环测试的上下限值和循环次数。
3. 开始测试，温度循环测试仪器会自动控制温度变化和循环次数。 4. 测试结束后，观察PCB样品是否存在破裂、变形、脱焊等问题。
方法二：热冲击试验（Thermal Shock Test）
• 原理：将PCB样品迅速转换于高温和低温的环境中，通过温度的剧烈变化，模拟PCB在不同温度下的脆性破坏情况。
• 测试目的：评估PCB材料和焊点的热冲击性能，检测材料、焊接点是否具有足够的韧性和耐热性，以及是否存在温度应力引起的开裂、脱落等问题。
• 测试步骤：
1. 将待测试的PCB样品放入热冲击试验仪器中。
2. 设定热冲击试验的高温和低温温度，以及保持时间。
3. 开始测试，热冲击试验仪器会快速转换温度并保持指定时间。
4. 测试结束后，观察PCB样品是否存在裂纹、脱焊等问题。
方法三：热应力试验（Thermal Stress Test）
• 原理：通过在PCB样品上施加加热和冷却的热应力，评估PCB材料和结构在温度变化下的稳定性和耐久性。
• 测试目的：检测PCB在温度变化下是否会发生变形、翘曲等问题，评估材料和结构的耐热性和稳定性。
