实验三：三相桥式全控整流电路
三相桥式全控整流电路仿真实验实训小结
三相桥式全控整流电路仿真实验实训小结
在电子技术实验中，我们学习了很多不同的电路原理，并通过实际操作来巩固所学知识。
在本次实验中，我们学习了三相桥式全控整流电路的仿真实验，通过这一次的实训，我对这一电路有了更加深入的理解。
首先，我们要了解三相桥式全控整流电路的工作原理。
这种电路由四个可控硅组成，可以实现对交流电的整流控制。
在实验中，我们将交流电源接入电路，通过可控硅的控制，将三个正弦波形的交流电转化为可控硅控制的直流电。
这一过程中，我们需要特别注意可控硅的触发方式，要控制好脉冲的宽度和脉冲的长度，以保证可控硅能正常工作。
在实验过程中，我们通过调节可控硅的触发脉冲宽度，可以控制整流电路的输出功率和整流后的电压波形。
通过对可控硅触发脉冲宽度的调节，我们可以改变电路中的电流分布，从而改变整流后的电压波形。
这一点对我们了解整流电路的特性非常有帮助。
另外，在实验中我们还需要注意一些细节问题。
例如，我们需要保证电路中的元器件都能够正常工作，如可控硅、电感、电容等。
同时，我们也需要保证实验环境的稳定，避免其他干扰因素对电路的影响。
在实验过程中，我们还需要特别注意安全问题，例如触电等危险情况，以保证实验的安全进行。
总结来说，通过这次三相桥式全控整流电路仿真实验实训，我对这一电路的原理和特性有了更加深入的理解。
在实验过程中，我也学会了如何调节可控硅的触发方式，掌握了整流电路的特性，以及对实验环境的安全控制。
这对于我进一步学习电子技术以及进行实际项目开发都具有很大的帮助。
三相桥式全控整流及有源逆变电路实验报告
实验报告课程名称： 电力电子技术 指导老师： 成绩：__________________ 实验名称： 三相桥式全控整流及有源逆变电路实验 实验类型：__________同组学生姓名：一、实验目的(1)熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。
(2)了解集成触发器的调整方法及各点波形。
二、实验线路及原理实验线路如图1所示。
主电路由三相全控变流电路及作为逆变直流电源的三相不控整流桥组成。
触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。
三相桥式整流及有源逆变电路的工作原理可参见“电力电子技术”的有关教材。
三、实验内容(1)三相桥式全控整流电路。
(2)三相桥式有源逆变电路。
(3)观察整流状态下模拟电路故障现象时的波形。
图1 三相桥式全控整流及有源逆变电路图四、实验设备(1)MCL 现代运动控制技术实验台主控屏。
(2)给定、零速封锁器、速度变换器、速度调节器、电流调节器组件挂箱。
(3)三相芯式变压器。
(4)滑线变阻器。
(5)双踪记忆示波器。
(6)数字式万用表。
五、实验方法1、接线与调试(1)按图4-7接线，未上主电源之前，检查晶闸管的脉冲是否正常。
打开电源开关，给定电压Ug 有电压显示。
(2)用示波器观察双脉冲观察孔，应有间隔均匀，相互间隔60°的幅度相同的双脉冲。
(3)检查相序，用示波器观察1，2单脉冲观察孔，1脉冲超前2”脉冲60°，则相序正确，否则，应调整输入电源。
(4)用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V ～2V 的脉冲。
注：将面板上的Ublf （当三相桥式全控变流电路使用I 组桥晶闸管VT1～VT6时）接地，将I 组桥式触发脉冲的六个按键设置到“接通”。
(5)将给定器输出Ug 接至Uct 端，调节偏移电压Ub ，在Uct=0时，使a=150o 。
此时的触发脉冲波形如图2所示。
图2 触发脉冲与锯齿波的相位关系2、三相桥式全控整流电路(1)按图1接线，将开关“S ”拨向左边的短接线端，给定器上的“正给定”输出为零(逆时针旋到底)；合上主电路开关，调节给定电位器，使α角在30°～90°范围内调节（α角度可由晶闸管两端电压uT 波形来确定），同时，根据需要不断调整负载电阻Rd ，使得负载电流Id 保持在0.5A 左右(注意Id 不得超过1A)。
三相的桥式全控整流电路实验报告材料
实验编号实验报告书实验项目：三相桥式全控整流及实验所属课程: 电力电子技术基础课程代码:面向专业: 自动化学院(系): 物理与机电工程学院自动化系实验室: 电机与拖动代号: 4262012年10 月20 日一、实验目的：1．熟悉MCL-01, MCL-02组件。
2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。
3．了解集成触发器的调整方法及各点波形。
二、实验内容：1．三相桥式全控整流电路2．三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。
三、实验主要仪器设备：1．MCL系列教学实验台主控制屏。
2．MCL—01组件。
3．MCL—02组件。
4．MEL-03可调电阻器。
5．MEL-02芯式变压器6．二踪示波器7．万用表三相桥式全控整流及有源逆变电路实验线路图及接线图四、实验示意图：五、实验有关原理及原始计算数据，所应用的公式：三相桥式全控整流电路的原理一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。
一般1、3、5为共阴极，2、4、6为共阳极。
（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。
（2）对触发脉冲的要求：1)按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60︒。
2)共阴极组VT1、VT3、VT5的脉冲依次差120︒，共阳极组VT4、VT6、VT2也依次差120︒。
3)同一相的上下两个桥臂，即VT1与VT4，VT3与VT6，VT5与VT2，脉冲相差180︒。
（3）Ud一周期脉动6次，每次脉动的波形都一样，故该电路为6脉波整流电路。
（4）需保证同时导通的2个晶闸管均有脉冲，可采用两种方法：一种是宽脉冲触发一种是双脉冲触发（常用）（5）晶闸管承受的电压波形与三相半波时相同，晶闸管承受最大正、反向电压的关系也相同。
三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。
在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。
三相桥式全控整流电路演示幻灯片
ⅤⅥ uca ucb
uab uac
O
i V T1
O u V T1
u a b u a c u bc u ba u c a u c b u a b u a c
O u ab u ac
?t
?t ?t ?t
返回 18
图-3
三相桥式全控整流电路
带电阻负载a=30?时的波形
u d 1 ? ?= 3 0 °u a
14
四、归纳比较
2. 全控器件也可组成可控整流电路
超前相角控制的波形不同于滞后 相角控制区别：前者的控制角 α由自 然换相点向左计算；后者的控制角 α 由自然换相点向右计算。六只晶体管 工作顺序与负载电压关系与晶闸管相 同。
整流变压器二次侧绕组相电流 i U 基波电流i a １ 超前于电源相电压u U一 个Ф角（Ф＝α），实现了超前相角
ub
uc
? t1 O
ud2
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ
ud
uab
u a c u bc
uba u ca u cb u ab u ac
O
u V T1
u ac
u ac
O
uab
?t
?t
?t
返回
20
图-5
三相桥式全控整流电路
带电阻负载a=90?时的波形
u d1
ua
ub
uc
ua
ub
O
u d2 ud
u ab u ac
u bc u ba
波形图： a =90? （ 图－5） ? 带电阻负载时三相桥式全控整流电路 a角的移相范
围是120?
7
二、原理分析
2.电路工作波形
2 ）阻感负载时的工作情况
三相桥式全控整流电路
摘要整流电路就是把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
整流电路通常由主电路、滤波器和变压器组成。
20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。
滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。
变压器设置与否视具体情况而定。
变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。
整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。
关键词：整流，变压，触发，过电压，保护电路目录第1章三相桥式整流原理 (3)第2章系统主电路 (4)2.1 三相全控桥的工作原理 (4)2.2阻感负载时的波形分析 (4)第3章触发电路设计 (6)3.1芯片的连接 (6)3.2 触发电路原理说明 (7)第4章保护电路的设计 (9)4.1 晶闸管的保护电路 (9)4.2 直流侧阻容保护电路 (10)第5章参数的计算 (11)5.1 整流变压器参数 (11)5.2 晶闸管参数 (12)第6章MATLAB 建模与仿真 (13)6.1 MATLAB建模 (13)6.2 MATLAB 仿真 (15)6.3 仿真结构分析 (17)心得体会 (18)第1章三相桥式整流原理目前，在各种整流电路中，应用最为广泛的是三相桥式全控整流电路。
习惯将电路中阴极连在一起的三个晶闸管（VT1、VT3、VT5）称为共阴极组；阳极连在一起的三个晶闸管（VT4、VT6、VT2）称为共阳极组。
三相桥式全控整流电路通过变压器与电网连接，经过变压器的耦合，晶闸管电路得到一个合适的输入电压，是晶闸管在较大的功率因素下运行。
本设计中，主电路由三大部分构成，分别为主电路、触发电路、保护电路。
三相桥式整流电路实验报告
实验报告实验名称三相桥式全控整流电路实验课程名称电力电子技术院系部:专业班级：学生姓名：学号:同组人:实验台号:指导教师：成绩：实验日期:华北电力大学实验一、三相桥式全控整流电路实验一、实验目的1.熟悉三相桥式全控整流电路的接线、器件和保护情况。
2.明确对触发脉冲的要求。
3.掌握电力电子电路调试的方法。
4.观察在电阻负载、电阻电感负载情况下输出电压和电流的波形。
二、实验类型本实验为验证型实验，通过对整流电路的输出波形分析，验证整流电路的工作原理和输入与输出电压之间的数量关系。
三、实验仪器1．MCL－III教学实验台主控制屏。
2．MCL—33组件及MCL35组件。
3．二踪示波器4．万用表5．电阻（灯箱）四、实验原理实验线路图见后面。
主电路为三相全控整流电路，三相桥式整流的工作原理可参见“电力电子技术”的有关教材。
五、实验内容和要求1．按图接好主回路。
2.接好触发脉冲的控制回路。
将给定器输出Ug接至MCL-33面板的Uct端，将MCL-33 面板上的Ublf接地。
打开MCL-32的钥匙开关，检查晶闸管的脉冲是否正常。
（1）用示波器观察MCL-33的双脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。
（2）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1”脉冲超前“2”脉冲600，则相序正确，否则，应调整输入电源。
（3）用万用表记录α=0O、30O、60O、90O、120O时对应的Uct（Ug）的值。
在做下3．三相桥式全控整流电路（1）电路带电阻负载（灯箱）的情况下：调节Uct（Ug），使α在30o~90o范围内，用示波器观察记录α=30O、60O、90O时，整流电压u d=f（t），晶闸管两端电压u VT=f（t）的波形，并用万用表记录相应的Ud和交流输入电压U2数值。
参考公式：α<=60°时 d U αcos 34.22U = α> 60°时 d U )3/cos 1(34.22）（πα++=U（2）电路带阻感负载的情况下：在负载中串入700mH 的电感调节Uct （Ug ），使α在30o ~90o 范围内，用示波器观察记录α=30O 、60O 、90O 时，整流电压u d =f （t ），晶闸管两端电压u VT =f （t ）以及负载电流d I 的波形，并用万用表记录相应的Ud 和交流输入电压U 2数值。
三相的桥式全控整流电路实验报告材料

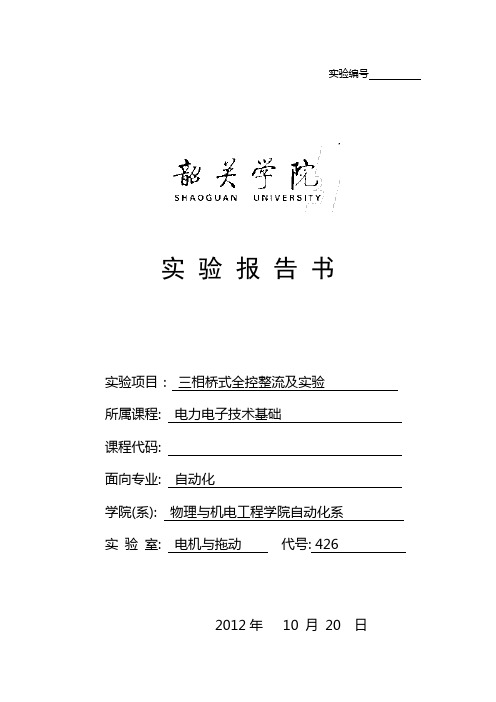

实验编号__________SH AOGUAtJ UNIVERSITY实验报告书实验项目：三相桥式全控整流及实验_________________ 所属课程：电力电子技术基础_______________________ 课程代码：_______________________________________ 面向专业：自动化_________________________________ 学院（系）:物理与机电工程学院自动化系____________ 实验室：申I机与拖动_____ 代号:426 ____________2012年10月20 日一、实验目的：1.熟悉MCL-01, MCL-02 组件。
2•熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。
3•了解集成触发器的调整方法及各点波形。
二、实验内容：1•三相桥式全控整流电路2.三相桥式有源逆变电路3•观察整流或逆变状态下，模拟电路故障现象时的波形。
三、实验主要仪器设备：1.MCL系列教学实验台主控制屏。
2.MCL —01 组件。
3.MCL —02 组件。
4.MEL-03可调电阻器。
5.MEL-02芯式变压器6.二踪示波器7.万用表三相桥式全控整流及有源逆变电路实验线路图及接线图四、实验示意图:MCL-33MCL-33vriz ni-'.—MCL-32VD] TO3 VH5工己工乙苦己1 U ： M -ViW3-U J V J W J主控制屏输出W密V TU +A U -L C M匸 pF5> 3D V 11W V2U V 6D V 4U VCX D-L C M变逆源有及流整控全式桥相三J 2图联并阻电殴C D ^C O -L E M选・P R为程量。
表压电流H m ^选。
器抗电波平：令为程量。
表流电流直2U TL C M C O LE M五、实验有关原理及原始计算数据，所应用的公式：三相桥式全控整流电路的原理一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。
现代电力电子——三相桥式全控整流电路
现代电力电子技术目录学院：XX：学号：联系方式：1 绪论1电力电子实验仿真背景11.1.1 电力电子技术概述11.1.2 电力电子技术的应用11.1.3 国外电力电子技术发展概况3计算机仿真的意义5本文研究的主要容62 SIMULINK模型库及使用72.1 SIMULINK的模块库介绍72.2 电力系统模块库的介绍72.3 SIMULINK仿真的步骤83 交流-直流变流器(整流器) ———三相桥式全控整流电路10 3.1电路结构及工作原理113.2三相桥式全控整流电路建模113.3 仿真与分析124 结论251 绪论电力电子实验仿真背景1.1.1 电力电子技术概述电能是现代工农业、交通运输、通信和人们日常生活不可缺少的能源。
电能一般分为直流电和交流电两大类，现代科学技术的发展使人们对电能的要求越来越高，不仅需要将交流电转变成直流电，直流电转变成交流电，以满足供电电源与用电设备之间的匹配关系，还需要通过对电压、电流、频率、功率因数夫和谐波等的控制和调节，以提高供电的质量和满足各种各样的用电要求，这些要求在电力电子技术出现之前是不可能实现的。
随着现代电力电子技术的发展，各种新型的电力电子器件的研究、开发和应用，使人们可以用电力电子变流技术为各种各样的用电要求提供高品质的电源，提高产品的质量和性能，提高生产效率，改善人们的生活环境。
将来从电网得到的工频电能大部分都需要经过电力电子装置的二次变换处理，电力电子的应用领域将越来越广阔。
1.1.2 电力电子技术的应用电力电子技术主要包括电力电子器件、电力电子电路和电力电子装置及其系统。
近年来，功率变流技术得到了迅猛发展，经过变流技术处理的电能在整个国民经济的耗电量中所占比例越来越大，成为其他工业技术发展的重要基础。
电力电子技术应用非常广泛，举例如下：(1)电气传动电力电子技术是电动机控制技术发展的最重要的物质基础，电力电子技术的迅猛发展促使电动机控制技术水平有了突破性的提高。
三相桥式全控整流电路实验报告模板
《电力电子技术》实验报告学院专业学号姓名实验一三相桥式全控整流电路和实验一、实验目的1．熟悉三相桥式全控整流的工作原理。
2．了解集成触发器的调整方法及各点波形;3．对三相桥式全控整流的特性进行研究。
二、实验原理及线路实验线路如图1所示：~~图1 三相桥式全控整流及有源逆变电路实验线路图三相桥式全控整流原理如下：习惯上一般给六只晶闸管编号，共阴极三只依次为1、3、5，下面三只共阳极的依次为4、6、2，即VT1和VT4接A相，VT3和VT6接B相，VT5和VT2接C相。
在三相桥式全控整流电路中，以自然转换点作为控制角α的起算点，该点比相电压波形过零点滞后30°，即VT1、VT3、VT5的自然转换点，分别滞后于A、B、C相电压正向过零点30°；VT4、VT6、VT2的自然转换点分别滞后于A、B、C相电压负向过零点30°。
在三相桥式整流电路中，任何时刻必须保证有二只晶闸管同时导通才能形成电流回路。
每只管子导通120°（在强感性负载下）。
由于电路中共阴与共阳组换流点相隔60°，所以每隔60°有一次换流。
在阻性负载下，电路的控制角α最大移相范围为120°；在感性负载下，电路的控制角α最大移相范围为90°。
在三相桥式整流电路中，为保证电路正常工作，触发脉冲通常是双窄脉冲。
在三相桥式全控整流电路中，在阻性负载时，负载电压u d是六个不同线电压的组合。
当α=0°时，为三相线电压的正向包络线，每周期脉动六次，其波形频率为300Hz，其基本上是一个平稳直流。
若负载是电阻性负载，当控制角α≤60°时输出电流是连续的，当控制角α>60°时，输出电流波形发生断续。
因此输出电压平均值U d为控制角0≤α≤60°232233sin cos cos dU Uπαπα=2.34π++=⎰ωt td()=ωααU2控制角60°≤α≤120°d2233d() 2.341cos()3U Uππαππ+⎡⎤==++⎢⎥⎣⎦⎰ωtωtsinα输出电流平均值:dddUIR=流过每只晶闸管的平均电流:13dT dI I=流过每只晶闸管的电流有效值亦应根据电流的连续与断续的情况分别计算求出。
三相桥式全控整流电路仿真实验报告
三相桥式全控整流电路仿真实验报告实验报告书实验项目：三相桥式全控整流及实验所属课程: 电力电子技术基础面向专业: 自动化学院(系): 物理与机电工程学院自动化系实验室: 电机与拖动代号: 4262012年 10 月 20 日一、实验目的：1．熟悉MCL-01, MCL-02组件。
2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。
3．了解集成触发器的调整方法及各点波形。
第 2 页二、实验内容：1．三相桥式全控整流电路2．三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。
三、实验主要仪器设备：1．MCL系列教学实验台主控制屏。
2．MCL—01组件。
3．MCL—02组件。
4．MEL-03可调电阻器。
5．MEL-02芯式变压器6．二踪示波器7．万用表三相桥式全控整流及有源逆变电路实验线路图及接线图五、实验有关原理及原始计算数据，所应用的公式：三相桥式全控整流电路的原理一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。
一般1、3、5为共阴极，2、4、6为共阳极。
（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。
（2）对触发脉冲的要求：1)按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60。
2)共阴极组VT1、VT3、VT5的脉冲依次差120，共阳极组VT4、VT6、VT2也依次差120。
3)同一相的上下两个桥臂，即VT1与VT4，VT3与VT6，VT5与VT2，脉冲相差180。
（3）Ud一周期脉动6次，每次脉动的波形都一样，故该电路为6脉波整流电路。
（4）需保证同时导通的2个晶闸管均有脉冲，可采用两种方法：一种是宽脉冲触发一种是双脉冲触发（常用）（5）晶闸管承受的电压波形与三相半波时相同，晶闸管承受最大正、反向电压的关系也相同。
三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。
在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三 ：三相桥式全控整流电路
学号：
班级：
姓名：
2014年5月30号
实验三 ：三相桥式全控整流电路
一、实验目的：
1.加深对三相桥式电路的理解。
2.了解KC系列集成触发器的理解。
二、实验器件：
1.DJDK-1型电力电子技术及电机控制实验装置。
2.DJK02 晶闸管主电路 DJK06 给定及实验器件
3.DJK03-1 晶闸管触发电路 D42 三相可调电阻
4.双踪示波器 5.万用表
6.导线若干。
试验线路及原理：
四、实验内容：
波形图：
五、实验总结：
