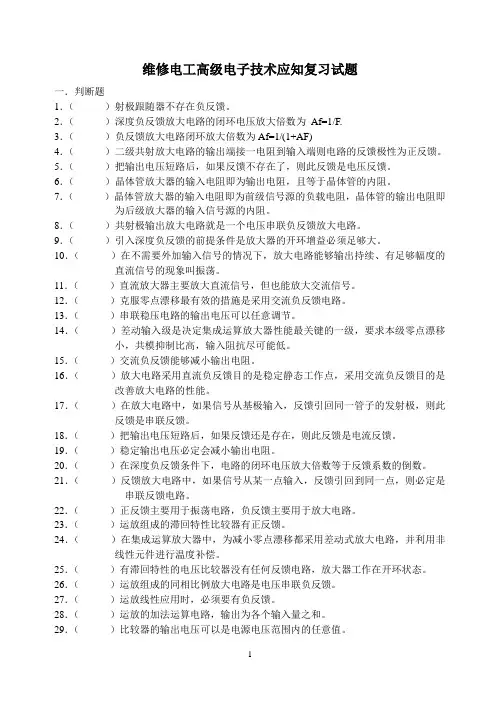

高级电工电子技术(应知)复习试题及答案
维修电工高级电子技术应知复习试题一．判断题1．（）射极跟随器不存在负反馈。
2．（）深度负反馈放大电路的闭环电压放大倍数为Af=1/F.3．（）负反馈放大电路闭环放大倍数为Af=1/(1+AF)4．（）二级共射放大电路的输出端接一电阻到输入端则电路的反馈极性为正反馈。
5．（）把输出电压短路后，如果反馈不存在了，则此反馈是电压反馈。
6．（）晶体管放大器的输入电阻即为输出电阻，且等于晶体管的内阻。
7．（）晶体管放大器的输入电阻即为前级信号源的负载电阻，晶体管的输出电阻即为后级放大器的输入信号源的内阻。
8．（）共射极输出放大电路就是一个电压串联负反馈放大电路。
9．（）引入深度负反馈的前提条件是放大器的开环增益必须足够大。
10．（）在不需要外加输入信号的情况下，放大电路能够输出持续、有足够幅度的直流信号的现象叫振荡。
11．（）直流放大器主要放大直流信号，但也能放大交流信号。
12．（）克服零点漂移最有效的措施是采用交流负反馈电路。
13．（）串联稳压电路的输出电压可以任意调节。
14．（）差动输入级是决定集成运算放大器性能最关键的一级，要求本级零点漂移小，共模抑制比高，输入阻抗尽可能低。
15．（）交流负反馈能够减小输出电阻。
16．（）放大电路采用直流负反馈目的是稳定静态工作点，采用交流负反馈目的是改善放大电路的性能。
17．（）在放大电路中，如果信号从基极输入，反馈引回同一管子的发射极，则此反馈是串联反馈。
18．（）把输出电压短路后，如果反馈还是存在，则此反馈是电流反馈。
19．（）稳定输出电压必定会减小输出电阻。
20．（）在深度负反馈条件下，电路的闭环电压放大倍数等于反馈系数的倒数。
21．（）反馈放大电路中，如果信号从某一点输入，反馈引回到同一点，则必定是串联反馈电路。
22．（）正反馈主要用于振荡电路，负反馈主要用于放大电路。
23．（）运放组成的滞回特性比较器有正反馈。
24．（）在集成运算放大器中，为减小零点漂移都采用差动式放大电路，并利用非线性元件进行温度补偿。
模拟电子技术基础模拟题14
模拟电子技术基础模拟题14一、填空〔20〕分1、在杂质半导体中，多数载流子的浓度要紧取决于 ，少数载流子的浓度那么 与 有专门大关系。
2、场效应管是 操纵器件，而双极型三极管是 操纵器件。
绝缘栅型场效应管输入电阻专门大,是因为 缘故。
3、放大电路中，己知三极管三个电极的对地电位为V A = -9V ，V B =-6.2V, V C =-6V, 那么该三极管是 三极管，Ａ为 极，Ｂ为 极，Ｃ为 极。
4、正弦波振荡电路产生振荡的幅值条件是 ，相位条件是 ，电路起振的条件是 。
5、为了提高功率放大电路的输出功率和效率，三极管应工作在 类状态，其最高效率可达到 ；而要排除交越失真，那么应工作在 类状态。
6、己知放大电路的输入信号电压为１ｍV ．输出电压为１V ，引入负反馈后，为得到同样的输出电压，需加输入信号电压10mV ，那么引入的反馈系数为 ；电路的反馈深度为 。
7、在单相桥式整流电路中，假设变压器副边电压的有效值为10V ，整流二极管视为理想元件，那么输出电压为 V ；二极管承担的反向电压峰值为 V 。
8、采纳差分放大电路的目的是为了 。
二、单项选择题〔20分〕1、当温度升高时，半导体三极管的β( )，穿透电流I CEO ( )，V be ( )a: 变大 b: 变小 c: 不变2、在OTL 功率放大电路中，电源电压V CC =16V ，R L =8Ω，在理想情形下最大输出功率为〔 〕。
a: 32W b: 8W c: 4W d:16W3、电路如下图，该电路为〔 〕a:微分运算电路b:积分运算电路c:对数运算电路4、电路如下图，该电路的放大倍数==i V V Vo A 〔 〕设运放是理想的。
a: 20 b:-20c:21 d:-215、三极管工作在饱和区时，发射结 ( ) ，集电结( )。
a. 正向偏置b. 反向偏置c.无偏置电压6、电路如下图，R f 引入的反馈为( )a: 电流串联负反馈b: 电压串联负反馈c: 电流并联负反馈d: 电压并联负反馈7、在场效应管放大电路中，不能采纳自给偏压电路的场效应管为〔 〕a: 绝缘栅耗尽型场效应管 b: 绝缘栅增强型场效应管 c:结型场效应管8、桥式整流电容滤波电路的变压器副边电压有效值为20V ，当253T )(C R L -≥时，输出电压为〔 〕。
模拟电子技术填空题
模拟电子技术基础(答案在最后)一、填空题(每题1分)1.在工程估算中,硅二极管的正向导通电压取（）V , 锗二极管的正向导通电压取（）V。
2.直流负反馈是指（）通路中有负反馈；交流负反馈是指（）通路中有负反馈。
3. FET工作在可变电阻区时，i D与u GS基本上是（）关系，所以在这个区域中，FET的d、s极间可以看成一个由u GS控制的（）。
4.差模输入信号电压是两个输入信号的（差）值；共模输入信号电压是两个输入信号的（）值；当u I1 = 18 mV，u I2 = 6 mV时，u Id =（）mV，u Ic =（）mV5.功率放大电路输出较大的功率来驱动负载，因此其输出的（）和（）信号的幅度均较大，可达到接近功率管的（）参数。
6.已知输入信号的频率为10 kHz ~15kHz，为了防止干扰信号的混入，应选用（）滤波电路。
7.理想二极管的正向电阻为（），反向电阻为（）8.差分放大电路具有电路结构（）的特点，因此具有很强的（）零点漂移的能力。
它能放大（）信号，而抑制（）信号。
9.反相比例运算电路与同相比例运算电路中，（）相比例运算电路输入电阻大，而（）相比例运算电路的共模信号为0。
10.图示单管共射放大电路中晶体管的输出特性和直流、交流负载线，由此可以得出：1. 电源电压V CC = ( ) ；2. 静态集电极电流I CQ = ( ) ,管压降U CEQ = ( ) ；3. 集电极电阻R C = ( ) ；负载电阻R L = ( ) ；4.晶体管的电流放大系数 = ( ) ；进一步计算可得到电压放大倍数A = ( ) ；（）；１填空题图230111.放大电路的幅频特性是指（）随信号频率而变；相频特性是指输出信号与输入信号的（）随信号频率而变。
12.积分运算电路可以将方波电压转换为（）电压。
13.常用小功率直流稳压电源系统由（）、（）、（）、（）等四部分组成。
14.场效应管的类型按沟道分为（）型和（）型；按结构分有（）型和（）型；按u GS = 0时有无导电沟道分为（）型和（）型。
电子技术基础试题
电子技术基础试题库（第四版）第一章:半导体二极管一、填空题1、根据导电能力来衡量，自然界的物质可以分为______________、__________和__________三类。
导体、绝缘体、半导体2、PN节具有__________特性，即加正向压时__________，加反向压时__________。
单向导电特性、导通、截止3、硅二极管导通时的正向管压降约__________V，锗二极管导通时的正向管压降约__________V。
0.7、0.34、使用二极管时，应考虑的主要参数是__________、__________。
最大整流电流、最高反向工作电压5、在相同的反向电压作用下，硅二极管的反向饱和电流常__________于锗二极管的反向饱和电流，所以硅二极管的热稳定性较__________小、好6、根据导电能力来衡量，自然界的物质可分为 _______ 、_________和__________三类。
导体，绝缘体，半导体7、PN结具有 _____________性能，即加正向电压时PN结________，加反向电压时的PN结_________。
单向导电性，导通，截止二，判断题１、半导体随温度的升高，电阻会增大。
（）N２、二极管是线性元件。
（）N３、不论是哪种类型的半导体二极管，其正向电压都为０.３Ｖ左右。
（）N４、二极管具有单向导电性。
（）Y５、二极管的反向饱和电流越大，二极管的质量越好。
（）N６、二极管加正向压时一定导通（）N7、晶体二极管是线性元件。
（）N8、一般来说，硅晶体二极管的死区电压小于锗晶体二极管的死区电压。
（）Y三、选择题１、ＰＮ结的最大特点是具有（）CＡ、导电性Ｂ、绝缘性Ｃ、单相导电性２、当加在硅二极管两端的正向电压从０开始逐渐增加时，硅二极管（）CＡ、立即导通Ｂ、到０.３Ｖ才开始导通Ｃ、超过死区压才开始导通Ｄ、不导通３、当环境温度升高时，二极管的反向电流将（）AＡ、增大Ｂ、减少Ｃ、不变Ｄ、先变大后变小4、半导体中传导电流的载流子是（）。
职教版模电复习试卷
《电子技术基础与技能》试题(样卷一)一、填空题：（每空1分，共15分）1、电子线路由器件和元件组成。
2、晶体管从材料构造上可以分为硅管和锗管。
3、当晶体二极管导通后，硅二极管的正向压降为0.7 V，锗二极管的正向压降为0.3V。
4、半导体是一种导电能力介于导体与绝缘体之间的物体。
5、表征放大器中晶体三极管静态工作点的参数有I BQ 、I CQ 、和U CEQ 。
6、频率失真是指由于放大器频率特性不好而引起的失真。
7、PN结的结构特点可分为点接触型、面接触型和平面型。
二、单项选择题：（每题2分，共30分）1、当晶体二极管的PN结导通后，则参加导电的是（ C ）A少数载流子 B 既有少数载流子又有多数载流子C多数载流子 D PN结2、用万用表欧姆挡测量小功率晶体二极管性能好坏时，应把欧姆挡拨到（A）A R×100Ω或R×1Ω挡B R×1Ω挡C R×10KΩ挡D R×100KΩ挡3、如果二极管的正反向电阻都非常小或为零，则该二极管（B ）A正常 B 已被击穿C内部已断路4、二极管正向导通时的电压称之为（ A ）。
A、门坎电压B、正向压降C、复合电压D、反向电压5、电容器是一种（B）的器件。
A、阻碍电流通过B、储存能量C、电磁转化D、整流6、若晶体三极管集电极输出电流I C=9mA，该管的电流放大系数为β=50，则其输入电流I B=（ C ）mA。
A、0.15B、0.17C、0.18D、0.257、已知某交流放大器的电压放大倍数A V=100000，则交流放大器的电压增益G V=（A）。
A、100 dBB、5000 dBC、60 dBD、30 dB8、放大器的通频带指的是（C）。
A、频率响应曲线B、下限频率以上的频率范围C、放大器上限频率和下限频率之间的频率范围D、上限频率以下的频率范围9、桥式整流电路采用了（ C ）只二极管。
A 1B 2C 4D 310、引起直流放大器零点漂移的因素很多，其中最难控制的是（ A ）。
电子技术试卷
电子技术试卷1一、填空题（每空0.5分，本题满分20分）1．半导体分为本征半导体和半导体两大类，其内部含有电子和两种载流子，当温度升高时，半导体的显著增强。
2．PN结是由的扩散运动和的漂移运动共同生成的，其特性是。
3．理想二极管正偏时当作短路，反偏时当作，由此得到下列四图的输出电压大小分别为：（1）（2）（3）（4）4．三只三极管各极直流电位如表所示，由此可确定三极管所处的工作状态：T1 T2 T35．测得某三极管三个极X、Y、Z的直流电位分别为3V、9V、2.7V，由此可知该三极管为型管，由材料制造，且Y为极。
6．放大器有、和三种组态。
7．放大器必须要有合适、稳定的，才能不失真地放大交流信号。
8．分析放大器动态工作情况有和两种方法，分别适用于小信号和大信号工作情况。
9．射极输出器具有电压放大倍数约等于和等特点，常用在多级放大器的输入级和。
10．多级放大器的电压放大倍数等于、输入电阻等于、输出电阻等于。
11．负反馈能改善放大器的工作性能，主要体现在：提高放大倍数的稳定性、、、改变输入输出电阻等。
12．差动放大器的工作信号分为、两类，有双端输入—双端输出、、单端输入—双端输出、等四种输入输出方式。
13．交流信号转变为直流信号要经过、、三个过程若其中一只整流管反接，会。
而晶体管串联型稳压电源由调整管、取样电路、等四部分构成。
二．判断题（16分）14．指出下列两图的反馈支路，判断反馈类型。
（8分，每图4分）15．判断下列电路能否放大交流信号（能者画√号，否则画×号）（8分，每图2分）三．作图题（15分）16（8分）放大器及三极管输出特性曲线如图所示，输入电流i i =20sin ωt （μA ），试作出其输出电压和输出电流波形。
17（7分）利用理想运算放大器实现下式给出的输入输出关系（给定R f = 30k Ω）：V O =5V i1＋2V i2－V i3 四．计算题（27分）18（9分）右图所示放大器中，三极管的β=50，r be =1k Ω。
模电期末试卷
《模拟电子技术》考试试卷（01）一、填空题（本大题共4小题，每空1分，共10分）1．PN结正向偏置时，反向偏置时，所以PN结具有导电性。
2．有三个单管BJT放大电路，已知其电压增益分别为A v1＝20，A v2＝－10，A v3＝1，则可知它们分别为放大电路、放大电路、放大电路。
3．乙类互补功率放大电路存在失真，可以利用类互补功率放大电路来克服。
4．负反馈将使输出电阻减小，负反馈将使输出电阻增加。
一、1．导通，截止，单向；2．共基极，共发射极，共集电极；3．交越，甲乙类；4．电压，电流。
二、单项选择题(本大题共5小题，每小题2分，共10分)1．对BJT下列说法正确的是。
A．发射极和集电极可以调换使用，因为BJT发射区和集电区的结构对称B．发射极和集电极可以调换使用，因为BJT发射极和集电极的电流基本相同C．发射极和集电极不能调换使用，因为BJT发射区和集电区的结构不对称，发射区掺杂浓度比集电区高D．发射极和集电极不能调换使用，因为BJT发射区和集电区的结构不对称，发射区掺杂浓度比集电区低2．测得某电路中PNP型晶体管的三个管脚的电位分别为V B＝5V、V C＝2V、V E＝5．7V，则该管工作在状态。
A．放大B．截止C．饱和D．不能确定3．互补对称功率放大电路中的两个功放管应采用。
A．一个NPN型管和一个PNP型管B．两个NPN型管C．两个PNP型管D．任意组合4．理想运算放大器的两个输入端的输入电流近似等于零的现象称为。
A．断路B．虚短C．虚地D．虚断5．正弦波振荡电路的输出信号最初由产生的。
A．基本放大器B．选频网络C．干扰或噪声信号D．稳幅环节三、判断题(本大题共5小题，每小题2分，共10分)1．影响放大电路高频特性的主要因素是耦合电容和旁路电容的存在。
2．在功率放大电路中，输出功率愈大，功放管的功耗愈大。
3．集成运放是一种高增益的、直接耦合的多级放大电路。
4．P型半导体带正电，N型半导体带负电。
模拟电子技术期末试卷答案
《模拟电子技术》期末考试试卷12010.05一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是 电子 ，掺杂越多，则其数量一定越 多 ，相反，少数载流子应是 空穴 ，掺杂越多，则其数量一定越 少 。
（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。
（3）当PN 结外加正向电压时，PN 结内多子 扩散 形成较大的正向电流。
（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。
（5）晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。
（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成 共基、 共射 、共集电 三种组态。
（7）放大电路的频率特性是指 放大倍数值 随信号频率而变，称为 幅频特性，而输出信号与输入信号的 相位差 随信号频率而变，称为 相频特性。
（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足 振幅平衡 和 相位平衡 两个条件。
（10）小功率直流电源一般由四部分组成，分别是 电源变压器 、 整流 、 滤波 和稳压电路。
二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入 ； 。
（A ）电流负反馈 （B ） 电压负反馈 （C ） 直流负反馈 （D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈 。
（A ）感性 阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。
（A）共基接法（B）共集接法（C）共射接法差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为。
（A）ββ2（C）2β（D）1+β（5）在（A）、（B）、（C）三种电路中输出电阻最小的电路是；既能放大电流，又能放大电压的电路是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多级三极管放大器采用负反馈来提高电压放大倍数
多级三极管放大器是现代电子技术中常见的一种放大器。
在实际应用中，为了提高其
电压放大倍数，一种常用的方法是采用负反馈技术。
负反馈是一种利用回路将一部分输出信号反馈到输入端口的技术。
在多级三极管放大
器中，负反馈可使输出信号通过外部电路返回到输入端口形成一个回路，由于反馈信号与
输出信号相反，因此称之为负反馈。
通过引入负反馈，多级三极管放大器可以获得以下几个优点：
1.提高电压放大倍数
在多级三极管放大器中，每个级别的增益都受到限制，因此多级结构会提高整体增益。
但是，在实际应用中，多级放大器的电压放大倍数也很有限。
这时，引入负反馈可以使放
大器达到更高的电压放大倍数。
具体实现方式是将输出信号通过电阻分压器反馈到输入端口，这样在一定条件下可以大大提高电压放大倍数。
2.提高放大器的带宽
负反馈可以减小输出阻抗，使放大器的带宽得到提高。
这是因为负反馈减小了输出电
压对负载变化的影响，从而使信号能够更快地传输。
此外，负反馈还可以减少交越失真和
相位失真，进一步提高了放大器的带宽。
负反馈可以减小放大器的增益，从而减小了放大器的灵敏度和漂移。
当负载变化时，
通过负反馈可以自动调节增益，不会出现放大器失真或产生非线性响应。
4.减小噪声和失真
负反馈可以减小放大器的噪声和失真。
在无甚至较高噪声要求的应用中，负反馈可以
有效地减小放大器的噪声，在一定条件下可以达到极低的噪声水平。
此外，负反馈还可以
减小放大器的失真，使信号更加纯净。
总的来说，负反馈是一种很有用的技术，可以帮助多级三极管放大器在实际应用中发
挥更好的性能。
但是，负反馈的实现需要精心设计，需要使用合适的电路拓扑和元器件，
否则反而会导致信号失真和噪声增加。
因此，在实际设计中，需要综合考虑各种因素，以
达到最佳的效果。
