各种接口针脚定义-RJ45接、 RJ48接口、串口、并口接口
RJ45网线水晶头的针脚定义
RJ45网线水晶头的针脚定义RJ45网线水晶头的针脚定义RJ-45连接器包括一个插头和一个插孔(或插座)。
插孔安装在机器上，而插头和连接导线(现在最常用的就是采用无屏蔽双绞线的5类线)相连。
EIA/TIA制定的布线标准规定了8根针脚的编号。
如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧针脚1 发送针脚2 发送针脚3接收针脚4不使用针脚5 不使用针脚6 接收针脚7 不使用针脚8不使用即1、2、3、6起作用。
水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near-end-crosstalk)所以应按照国际标准打线。
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第八章 串口管脚定义
GND
GND
GND
6
7
RXD+
RXD+
8
RXD-
RXD-
9
2、2口串口通讯服务器系列
2口RS232/422/485串口管脚定义：
RJ45
RS-232
RS-485 HALF
RS-485 FULL
RS-422
1
TxD
DATA+
TxD+
TxD+
2
RxD
DATA-
TxD-
TxD-
3
RTS
RxD+
RxD+
4
9.TXD+ 10.TXD- 11.RXD+ 12.RXD- 13. null 14.GND 15.null 16.null
RS422：1.TXD+ 2.TXD- 3.RXD+ 4.RXD- 5.null 6.GND 7.null 8.null
9.TXD+ 10.TXD- 11.RXD+ 12.RXD- 13.null 14.GND 15.null 16.null
RJ45
RS-232
1
DCD
2
DSR
3
RTS
4
GND
5
TXD
6
RXDபைடு நூலகம்
7
GND
8
CTS
9
DTR
10
---
6、16口双网口系列串口通讯服务器管脚定义：
RJ45
RS-232
1
TxD
2
RxD
3
RTS
4
CTS
5
DSR
RJ45接口定义
10 100base tx RJ45接口是经常使用的以太网接口，支RJ45 型网线插头又称水晶头，共有八芯做成，普遍应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接.在具体应用时，RJ45 型插头和网线有两种连接办法（线序），辨别称作 T568A 线序（图1）和 T568B 线序（图2）.RJ45 型网线插头引脚号的识别办法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚.图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用规模这种接法用于网络设备需要穿插互连的场合，所谓穿插是指网线的一端和另一端与 RJ45 网线插头的接法不合，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了穿插才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以相互传递数据；2. 集线器←—→集线器；3. 互换机←—→互换机.如图1 所示，RJ45 型网线插头各脚与网线颜色标记的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568BT568B 线序的适用规模一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或互换机二、穿插互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 互换机←—→互换机如图2 所示，RJ45 型网线插头各脚与网线颜色标记的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕。
电脑主板常用接口介绍 定义 ps2usb接口网卡串口并口vga针脚定义
电脑主板常用接口介绍定义PS2、USB接口、网卡、串口、并口、VGA针脚定义注意：以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
刚接触电脑的朋友面对着计算机后背那密密麻麻的各种接口和一大把连接线往往会不知所措；接触电脑久的朋友有的时候想搞一些小点子，但常常会找不到各种接口的针脚定义；如果你有以上的经历，那么这一篇文章想必会给您带来一点帮助，那就是外部接口大集合。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
一文看懂RS232、RS485、RS422、RJ45接口的区别
一文看懂RS232、RS485、RS422、RJ45接口的区别RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。
所以RS-232适合本地设备之间的通信。
422与RS-485串行接口标准,RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，在早期PC通信中比较常见,RS-422的最大传输距离为4000英尺，最大传输速率为10Mb/sRS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。
平衡双绞线的长度与传输速率成反比，在100kb/s 速率以下，才可能使用规定最长的电缆长度。
只有在很短的距离下才能获得最高速率传输。
一般100米长双绞线最大传输速率仅为1Mb/s。
这些异步串行通讯接口都应用于计算机测控系统中，RS232C 是美国电子工业协会正式布的串行总线标准，也是目前最常用的串行接口标准，用于实现计算机与计算机之间、计算机与外设之间的数据通讯。
RS232C串行接口总线适用于：设备之间的通讯距离不大于15米，传输速率最大为20kB/s。
一个完整的RS232C接口有22根线，采用标准的25芯插头座。
RS232C采用逻辑，逻辑“1”：－5V~-15V,逻辑“0”：+5V~+15V缺点：数据传输速度慢、通讯距离短、未规定校准的连接器、接口处各信号间易产生串扰。
1、RS-232是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
各类接口的引脚定义
附录1.1附录DB15 引脚信号安排表1.2120ΩE1接口（RJ45）引脚定义1.375Ω/120ΩE1接口（RJ45）引脚定义1.475Ω线路RJ45座信号引线表1.5V.24 / NM （RJ45）接口引脚定义-5 1.6以太网接口（LAN）引脚定义1.7DSL接口（RJ11）引线表（DSL系列）！注：4线RJ11头：指的是4个金属接触点的RJ11头，其他依次类推；1.8速率选择设置位（OEV35/V24、ICE02/04、DSLFE1）：1.9ICE02环路示意图1.9.1近端V.35口双向环1.9.2 近端E1口双向环1.9.3 远端V.35口双向环图 错误！文档中没有指定样式的文字。
-1图错误！文档中没有指定样式的文字。
-1图错误！文档中没有指定样式的文字。
-2 1.9.4远端E1口环回图错误！文档中没有指定样式的文字。
-31.10OEV.35环路示意图1.10.1近端V.35口双向环近端设置，V.35口近端环图错误！文档中没有指定样式的文字。
-41.10.2近端光口双向环近端设置，光口近端环图错误！文档中没有指定样式的文字。
-51.10.3远端V.35口双向环近端设置，V.35口远端环图错误！文档中没有指定样式的文字。
-6 1.10.4远端光口双向环图错误！文档中没有指定样式的文字。
-71.11DSLFE1环路示意图1.11.1近端E1口自环图错误！文档中没有指定样式的文字。
-8 1.11.2近端DSL口作环图错误！文档中没有指定样式的文字。
-9。
RJ45接口定义

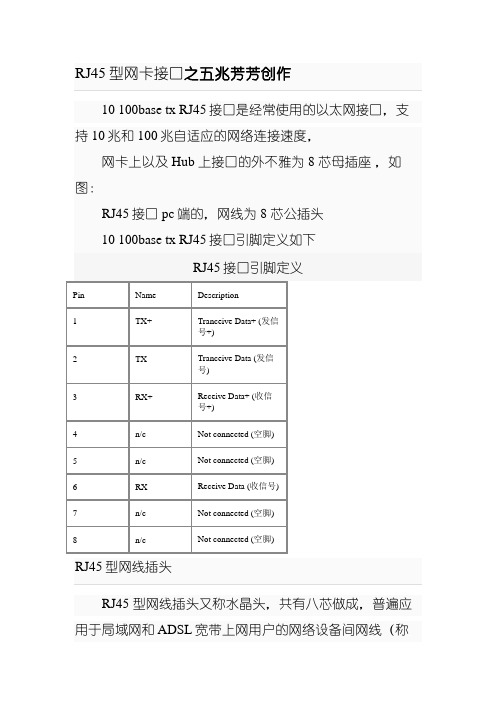

RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义Pin Name Description1TX+Tranceive Data+(发信号+)2TX-Tranceive Data-(发信号-)3RX+Receive Data+(收信号+)4n/c Not connected(空脚)5n/c Not connected(空脚)6RX-Receive Data-(收信号-)7n/c Not connected(空脚)8n/c Not connected(空脚)RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
RJ45接口信号定义
RJ45接口信号定义，以及网线连接头信号安排以太网10/100Base-T 接口:Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)以太网100Base-T4 接口:Pin Name Description1 TX_D1+ Tranceive Data+2 TX_D1- Tranceive Data-3 RX_D2+ Receive Data+4 BI_D3+ Bi-directional Data+5 BI_D3- Bi-directional Data-6 RX_D2- Receive Data-7 BI_D4+ Bi-directional Data+8 BI_D4- Bi-directional Data-1 white/orange2 orange/white3 white/green4 blue/white5 white/blue6 green/white7 white/brown8 brown/white注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。
RJ48接口信号定义RJ48是用于T1/E1等串行线路的接口。
和以太网的RJ45是一样的。
对于接不同的传输，信号定义不一样。
RJ48口呈“凸”这个形状，线序从左往右为87654321.例如CT1/PRI-CSU (RJ-48C)信号定义如下RJ-48C Pin Description1 Receive Ring2 Receive Tip4 Ring5 Tip对于T1/E1 Trunk and Digital Voice Port (RJ-4Pin1 Signal1 RX + (input)2 RX - (input)3 —4 TX + (output)5 TX - (output)6 —7 —8 —v35接口管脚说明管脚管脚名称对应的34针标准插座管脚编号编号1 保护地 A7 信号地 B2 发数据 A P14 发数据 B S3 收数据 A R16 收数据 B T4 请求发送 C5 清零发送 D6 DCE准备好 E20 DTE准备好H8 数据载波检测到 F24 发送时钟A(来自DTE) U11 发送时钟B(来自DTE) W15 发送时钟A(来自DCE) Y12 发送时钟B(来自DCE) AA17 接收时钟A(来自DCE) V9 接收时钟B(来自DCE)120ΩRJ-45 插针定义（e1接口）管脚标号功能定义信号方向1 TX+（发送数据正）输出2 TX-（发送数据负）输出3 RX+（接收数据正）输入4 NC（空）5 NC（空）6 RX-（接收数据负）输入7 GND（地）8 NC（空）。
485九针串口引脚定义
485九针串口引脚定义串口是计算机与外设之间进行数据传输的一种通信方式，通常使用串行通信协议。
串口引脚定义了在串口通信中数据传输的硬件连接方式，其中485九针串口引脚定义了485串口通信中的九个引脚及其功能。
下面将逐一介绍这九个引脚的定义。
1. VCC：VCC引脚是串口通信中的电源引脚，用于提供电源给串口设备。
通常情况下，VCC引脚的电压为5V或3.3V，具体电压根据串口设备的要求而定。
2. GND：GND引脚是串口通信中的地线引脚，用于提供电路的接地。
在串口通信中，设备之间的地线需要连接在一起，以确保信号的可靠传输。
3. TXD：TXD引脚是串口通信中的发送引脚，用于将数据发送给其他设备。
当计算机或其他设备需要发送数据时，数据将通过TXD引脚发送出去。
4. RXD：RXD引脚是串口通信中的接收引脚，用于接收其他设备发送过来的数据。
当计算机或其他设备需要接收数据时，数据将通过RXD引脚接收。
5. RTS：RTS引脚是串口通信中的请求发送引脚，用于请求发送数据。
当设备准备好发送数据时，会通过RTS引脚发送请求，通知其他设备可以接收数据。
6. CTS：CTS引脚是串口通信中的清除发送引脚，用于清除发送数据的请求。
当设备接收到其他设备的请求发送数据时，可以通过CTS引脚发送清除请求，告知其他设备暂停发送数据。
7. DTR：DTR引脚是串口通信中的数据终端就绪引脚，用于表示数据终端准备好进行通信。
当设备准备好进行通信时，会通过DTR引脚发送信号，通知其他设备可以开始通信。
8. DSR：DSR引脚是串口通信中的数据终端准备好引脚，用于表示数据终端已经准备好进行通信。
当设备接收到其他设备的DTR引脚信号后，会通过DSR引脚发送信号，表示准备好进行通信。
9. GND：GND引脚是串口通信中的地线引脚，与第二个GND引脚的作用相同，用于提供电路的接地。
以上就是485九针串口引脚的定义及其功能。
在进行串口通信时，正确连接和使用这九个引脚非常重要。
主板各接口的针脚定义
注意： 注意： 以下为仅为主板各接口的针脚定义， 外接出来的设备接口则应与主板对 以下为仅为主板各接口的针脚定义， 应接口针脚定义相反， 如鼠标的主板接口定义为 6——数据，——VCC， ——数据 4——VCC 数据， VCC， 应接口针脚定义相反， ——数据 数据， 3——GND，1——时钟，鼠标线的接口定义则与之相反为 5——数据， ——GND， ——时钟， GND 时钟 3——VCC，4——GND，2——时钟；其他外接设备与此相同。
——VCC， ——GND， ——时钟；其他外接设备与此相同。
VCC GND 时钟刚接触电脑的朋友面对着计算机后背那密密麻麻的各种接口和一大把连接线往往会不知所措； 接触电脑久的朋友有的时候想搞一些小点子，但常常会找不到各种接口的针脚定义； 如果你有以上的经历，那么这一篇文章想必会给您带来一点帮助，那就是外部接口大集合。
首先是 ATX 20-Pin 电源接口电源接口， 根据下图你可方便判断和分辨。
现在为提 高 CPU 的供电，从 P4 主板开始，都有个 4P 接口，单独为 CPU 供电，在此也已经 标出。
鼠标和键盘绝大多数采用 PS/2 接口， 鼠标和键盘的 PS/2 接口的物理外观完全相 同，初学者往往容易插错，以至于业界不得不在 PC'99 规范中用两种不同的颜色 来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的 PS/2 接口 针脚定义我们就可以看出来。
上图的分别为 AT 键盘（既常说的大口键盘），和 PS2 键盘（即小口键盘），如 今市场上 PS2 键盘的数量越来越多了，而 AT 键盘已经要沦为昨日黄花了。
因为 键盘的定义相似，所以两者有共同的地方，各针脚定义如下： 1、DATA 数据信号 2、空 3、GND 地端 4、＋5V 5、CLOCK 时钟 6 空（仅限 PS2 键盘） USB(Universal Serial Bus，通用串行总线)接口是由 Compaq、IBM、Microsoft 等多家公司于 1994 年底联合提出的接口标准，其目的是用于取代逐渐不适应外 设需求的传统串、并口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种接口针脚定义－RJ45接、RJ48接口、串口、并口接口
RJ45接口信号定义，以及网线连接头信号安排
以太网10/100Base-T 接口:
Pin Name Description
1 TX+ Tranceive Data+ (发信号+)
2 TX- Tranceive Data- (发信号-)
3 RX+ Receive Data+ (收信号+)
4 n/c Not connected (空脚)
5 n/c Not connected (空脚)
6 RX- Receive Data- (收信号-)
7 n/c Not connected (空脚)
8 n/c Not connected (空脚)
以太网100Base-T4 接口:
Pin Name Description
1 TX_D1+ Tranceive Data+
2 TX_D1- Tranceive Data-
3 RX_D2+ Receive Data+
4 BI_D3+ Bi-directional Data+
5 BI_D3- Bi-directional Data-
6 RX_D2- Receive Data-
7 BI_D4+ Bi-directional Data+
8 BI_D4- Bi-directional Data-
1 white/orange
2 orange/white
3 white/green
4 blue/white
5 white/blue
6 green/white
7 white/brown
8 brown/white
注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。
RJ48接口信号定义
RJ48是用于T1/E1等串行线路的接口。
和以太网的RJ45是一样的。
对于接不同的传输，信号定义不一样。
RJ48口呈“凸” 这个形状，线序从左往右为87654321.
例如CT1/PRI-CSU (RJ-48C)信号定义如下
RJ-48C Pin Description
1 Receive Ring
2 Receive Tip
4 Ring
5 Tip
对于T1/E1 Trunk and Digital Voice Port (RJ-4
Pin1 Signal
1 RX + (input)
2 RX - (input)
3 —
4 TX + (output)
5 TX - (output)
6 —
7 —
8 —
串口、并口接口定义
并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。
并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。
1、25针并行口插口的针脚功能：
针脚功能针脚功能
1 选通(STROBE低电平) 10 确认(ACKNLG低电平)
2 数据位0 (DATAO) 11 忙(BUSY)
3 数据位1 (DATA1) 12 却纸(PE)
4 数据位2 (DATA2) 13 选择(SLCT)
5 数据位3 (DATA3) 14 自动换行(AUTOFEED低电平)
6 数据位4 (DATA4) 15 错误观点(ERROR低电平)
7 数据位5 (DATA5) 16 初始化成(INIT低电平)
8 数据位6 (DATA6) 17 选择输入(SLCTIN低电平)
9 数据位7 (DATA7) 18-25 地线路(GND)
2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。
25针串行口具有20mA
电流环接口功能，用9、11、18、25针来实现。
其针脚功能如下：
针脚功能针脚功能
1 未用
2 发出数据(TXD) 11 数据发送(一)
3 接受数据(RXD) 12-17 未用
4 请求发送(RTS) 18 数据接收(+)
5 清除发送(CTS) 19 未用
6 数据准备好(DSR) 20 数据终端准备好比(DTR)
7 信号地线路(SG) 21 未用
8 载波检测(DCD) 22 振铃指示精神(RI)
9 发送返回(+) 23-24 未用
10 未用25 接收返回(一)
9针串行口的针脚功能：
针脚功能针脚功能
1 载波检测(DCD) 6 数据准备好(DSR)
2 接受数据(RXD) 7 请求发送(RTS)
3 发出数据(TXD) 8 清除发送(CTS)
4 数据终端准备好(DTR) 9 振铃指示(RI)
5 信号地线(SG)
v35接口管脚说明
管脚管脚名称对应的34针标准插座管脚编号
编号
1 保护地 A
7 信号地 B
2 发数据 A P
14 发数据 B S
3 收数据 A R
16 收数据 B T
4 请求发送 C
5 清零发送 D
6 DCE准备好 E
20 DTE准备好H
8 数据载波检测到 F
24 发送时钟A(来自DTE) U 11 发送时钟B(来自DTE) W 15 发送时钟A(来自DCE) Y 12 发送时钟B(来自DCE) AA 17 接收时钟A(来自DCE) V 9 接收时钟B(来自DCE) X
管脚标号功能定义信号方向
1 TX+（发送数据正）输出
2 TX-（发送数据负）输出
3 RX+（接收数据正）输入
4 NC（空）
5 NC（空）
6 RX-（接收数据负）输入
7 GND（地）
8 NC（空）。
