电路电子学实验指导3 诺顿和戴维南定理
戴维南定理和诺顿定理实验报告
戴维南定理和诺顿定理一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。
2、验证戴维南定理、诺顿定理和置换定理的正确性。
二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。
2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压U 0C ，其等效内阻R 0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
这一串联电路称为该网络的代维南等效电路。
3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流 I SC ，其等效内阻R 0定义与戴维南定理的相同。
4、有源二端网络等效参数的测量方法U 0C 、I SC 和R 0称为有源二端网络的等效电路参数，可由实验测得。
（一）开路电压U OC 的测量方法 （1）可直接用电压表测量。
（2）零示法测U OC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图 3-1所示。
零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。
然后将电路断开，测量此时稳压电源的输出电压， 即为被测有源二端网络的开路电压。
图3-1 图3-2（二）等效电阻R 0的测量方法 （1）开路电压、短路电流法测R 0该方法只实用于内阻较大的二端网络。
因当内阻很小时，若将其输出端口短路则易损坏其内部元件，不宜用此法。
该测量方法是：在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U 0C ，然后将其输出端短路，用电流表测其短路电流I SC ，则等效内阻为 SCOCO I U R （2）伏安法测R 0用电压表、电流表测出有源二端网络的外特性如图3-2所示。
戴维南定理和诺顿定理的验证实验+数据
戴维南定理和诺顿定理的验证一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。
2、验证戴维南定理、诺顿定理和置换定理的正确性。
3、进一步学习常用直流仪器仪表的使用方法。
二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。
2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压U0C，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
这一串联电路称为该网络的代维南等效电路。
3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流I SC，其等效内阻R0定义与戴维南定理的相同。
4、有源二端网络等效参数的测量方法U0C、I SC和R0称为有源二端网络的等效电路参数，可由实验测得。
（一）开路电压U OC的测量方法（1）可直接用电压表测量。
（2）零示法测U OC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图3-1所示。
零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。
然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。
图3-1 图3-2（二）等效电阻R0的测量方法（1）开路电压、短路电流法测R0该方法只实用于内阻较大的二端网络。
因当内阻很小时，若将其输出端口短路则易损坏其内部元件，不宜用此法。
该测量方法是：在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U 0C ，然后将其输出端短路，用电流表测其短路电流I SC ，则等效内阻为 SCOCO I U R = （2）伏安法测R 0用电压表、电流表测出有源二端网络的外特性如图3-2所示。
戴维南定理和诺顿定理的验证实验+数据
戴维南定理和诺顿定理的验证一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。
2、验证戴维南定理、诺顿定理和置换定理的正确性。
3、进一步学习常用直流仪器仪表的使用方法。
二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。
2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压U0C，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
这一串联电路称为该网络的代维南等效电路。
3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流 I SC，其等效内阻R0定义与戴维南定理的相同。
4、有源二端网络等效参数的测量方法U0C、I SC和R0称为有源二端网络的等效电路参数，可由实验测得。
（一）开路电压U OC的测量方法（1）可直接用电压表测量。
（2）零示法测U OC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图 3-1所示。
零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。
然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。
图3-1 图3-2 （二）等效电阻R0的测量方法（1）开路电压、短路电流法测R0该方法只实用于内阻较大的二端网络。
因当内阻很小时，若将其输出端口短路则易损坏其内部元件，不宜用此法。
该测量方法是：在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U 0C ，然后将其输出端短路，用电流表测其短路电流I SC ，则等效内阻为 SCOCO I U R = （2）伏安法测R 0用电压表、电流表测出有源二端网络的外特性如图3-2所示。
戴维南定理和诺顿定理实验报告
戴维南定理和诺顿定理实验报告戴维南定理和诺顿定理是电路理论中非常重要的两个定理，它们为我们理解和分析电路提供了重要的理论支持。
本次实验旨在通过实际操作验证戴维南定理和诺顿定理，并对实验结果进行分析和讨论。
实验一，验证戴维南定理。
首先，我们搭建了一个包含多个电阻的电路，并通过测量电路中各个电阻的电压和电流，得到了电路的电压-电流特性曲线。
然后，我们通过改变电路中的电阻值，重新测量电路的电压-电流特性曲线。
最后，我们根据戴维南定理，将电路简化为一个等效的电压源和电阻，通过比较原始电路和简化电路的特性曲线，验证了戴维南定理的有效性。
实验二，验证诺顿定理。
在这个实验中，我们利用相同的电路，通过测量电路中的电压和电流，得到了电路的电压-电流特性曲线。
然后，我们将电路简化为一个等效的电流源和电阻，重新测量电路的电压-电流特性曲线。
通过比较原始电路和简化电路的特性曲线，验证了诺顿定理的有效性。
实验结果分析。
通过实验验证，我们发现戴维南定理和诺顿定理在实际电路中具有很高的适用性。
戴维南定理告诉我们，任何线性电路都可以用一个等效的电压源和电阻来表示，而诺顿定理则告诉我们，任何线性电路都可以用一个等效的电流源和电阻来表示。
这些定理为我们分析复杂电路提供了便利，使得我们可以通过简化电路结构来更好地理解电路的特性和行为。
结论。
通过本次实验，我们验证了戴维南定理和诺顿定理在实际电路中的有效性，这些定理为我们理解和分析电路提供了重要的理论基础。
在今后的电路设计和分析中，我们可以充分利用这些定理，简化复杂电路的分析过程，提高工作效率，更好地理解电路的行为。
总结。
戴维南定理和诺顿定理是电路理论中的重要定理，通过本次实验，我们验证了它们在实际电路中的有效性。
这些定理为我们提供了简化电路分析的方法，为电路设计和分析提供了重要的理论支持。
希望通过本次实验，能够加深对这些定理的理解，提高电路分析能力，为今后的学习和工作打下良好的基础。
戴维南定理和诺顿定理的验证

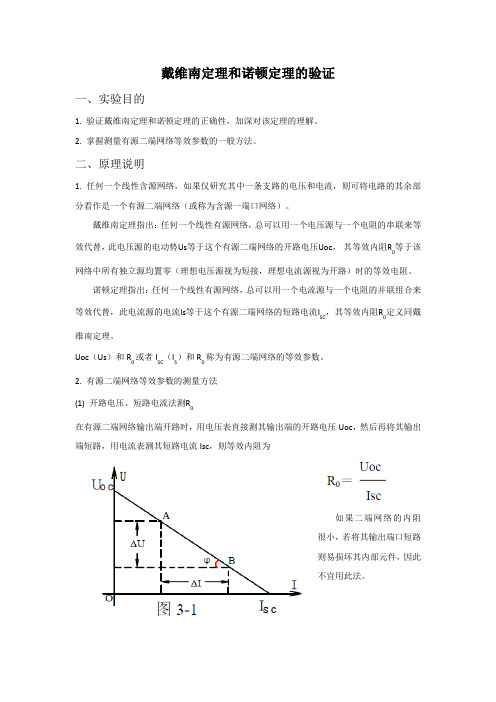

戴维南定理和诺顿定理的验证一、实验目的1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。
2. 掌握测量有源二端网络等效参数的一般方法。
二、原理说明1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流ISC ，其等效内阻R定义同戴维南定理。
Uoc（Us）和R0或者ISC（IS）和R称为有源二端网络的等效参数。
2. 有源二端网络等效参数的测量方法(1) 开路电压、短路电流法测R在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再将其输出端短路，用电流表测其短路电流Isc，则等效内阻为如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不宜用此法。
(2) 伏安法测R 0用电压表、电流表测出有源二端网 络的外特性曲线，如图3-1所示。
根据 外特性曲线求出斜率tg φ，则内阻也可以先测量开路电压Uoc ， 再测量电流为额定值I N 时的输出端电压值U N ，则内阻为(3) 半电压法测R 0如图3-2所示，当负载电压为被测网络开 路电压的一半时，负载电阻（由电阻箱的读数 确定）即为被测有源二端网络的等效内阻值。
(4) 零示法测U OC 图3-3在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图3-3所示.。
零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比 较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。
戴维南定理和诺顿定理的验证实验+数据
戴维南定理和诺顿定理的验证一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。
2、验证戴维南定理、诺顿定理和置换定理的正确性。
3、进一步学习常用直流仪器仪表的使用方法。
二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。
2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压U0C，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
这一串联电路称为该网络的代维南等效电路。
3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流 I SC，其等效内阻R0定义与戴维南定理的相同。
4、有源二端网络等效参数的测量方法U0C、I SC和R0称为有源二端网络的等效电路参数，可由实验测得。
（一）开路电压U OC的测量方法（1）可直接用电压表测量。
（2）零示法测U OC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图 3-1所示。
零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。
然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。
图3-1 图3-2 （二）等效电阻R0的测量方法（1）开路电压、短路电流法测R0该方法只实用于内阻较大的二端网络。
因当内阻很小时，若将其输出端口短路则易损坏其内部元件，不宜用此法。
该测量方法是：在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U 0C ，然后将其输出端短路，用电流表测其短路电流I SC ，则等效内阻为 SCOCO I U R = （2）伏安法测R 0用电压表、电流表测出有源二端网络的外特性如图3-2所示。
戴维南定理和诺顿定理
戴维南定理和诺顿定理引言在电路理论中，戴维南定理和诺顿定理都是非常重要的理论。
戴维南定理和诺顿定理是解决电路中相互独立的两个部分联通时的问题，最早于19世纪初被提出。
本文将介绍这两个定理的定义、证明以及应用。
戴维南定理定义戴维南定理是指任何由电阻、电源和电线组成的电路网络，在一对电端子之间的电势差等于这一对电端子在电路网络中所取的任何一条通路的电阻乘以沿此通路的电流的代数和。
证明设电路网络中有一对电端子，其电压为V，电流为I，连接这一对电端子的任意通路电阻为R。
则戴维南定理可以写成如下的方程：V = IR戴维南定理可以很容易地从欧姆定律推导出来。
因为电势差等于电流和电阻的乘积：V = IR应用戴维南定理可以应用于解决电路中的任何问题。
例如，可以使用戴维南定理计算两个点之间的电位差；可以使用戴维南定理计算电路中的总电阻，以及计算电阻的并联和串联等。
诺顿定理定义诺顿定理是指任何由电阻、电流源和电线组成的电路网络，在任意两个电端子之间的电流等于这一对电端子所取的任意一条通路的电流源的代数和和这一对电端子所取的任意一条通路的电阻的倒数之和。
证明设电路网络中有一对电端子，其电流为I，连接这一对电端子的任意通路电阻为R，通路电流源为Is。
则诺顿定理可以写成如下方程式：I = I_s - IR将其化简可得：I_s = IR + I诺顿定理的本质和戴维南定理相同，只是引入了电流源。
应用诺顿定理和戴维南定理可以互相转换。
诺顿定理通常用于求解对称网络中的电路，因为对于这类电路，电压源和电流源的作用是相同的。
戴维南定理和诺顿定理是电路理论中非常基础的两个定理。
熟练掌握这两个定理可以在解决电路问题中起到重要的作用，可以大大简化计算难度。
同时，掌握这两个定理还可以帮助我们更深入地理解电路中电势、电流以及电阻等基本概念。
戴维南定理与诺顿定理的验证实验
戴维南定理与诺顿定理的验证实验一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。
2、验证戴维南定理、诺顿定理和置换定理的正确性。
3、进一步学习常用直流仪器仪表的使用方法。
二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。
2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压U0C，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
这一串联电路称为该网络的代维南等效电路。
3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流I SC，其等效内阻R0定义与戴维南定理的相同。
4、有源二端网络等效参数的测量方法U0C、I SC和R0称为有源二端网络的等效电路参数，可由实验测得。
（一）开路电压U OC的测量方法（1）可直接用电压表测量。
（2）零示法测U OC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图3-1所示。
零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。
然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。
图3-1 图3-2（二）等效电阻R 0的测量方法 （1）开路电压、短路电流法测R 0该方法只实用于内阻较大的二端网络。
因当内阻很小时，若将其输出端口短路则易损坏其内部元件，不宜用此法。
该测量方法是：在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U 0C ，然后将其输出端短路，用电流表测其短路电流I SC ，则等效内阻为 SCOCO I U R = （2）伏安法测R 0用电压表、电流表测出有源二端网络的外特性如图3-2所示。
戴维南定理和诺顿定理的验证实验+数据
戴维南定理和诺顿定理的验证一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。
2、验证戴维南定理、诺顿定理和置换定理的正确性。
3、进一步学习常用直流仪器仪表的使用方法。
二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。
2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压U0C，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
这一串联电路称为该网络的代维南等效电路。
3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流 I SC，其等效内阻R0定义与戴维南定理的相同。
4、有源二端网络等效参数的测量方法U0C、I SC和R0称为有源二端网络的等效电路参数，可由实验测得。
（一）开路电压U OC的测量方法（1）可直接用电压表测量。
（2）零示法测U OC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图 3-1所示。
零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。
然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。
图3-1 图3-2 （二）等效电阻R0的测量方法（1）开路电压、短路电流法测R0该方法只实用于内阻较大的二端网络。
因当内阻很小时，若将其输出端口短路则易损坏其内部元件，不宜用此法。
该测量方法是：在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U 0C ，然后将其输出端短路，用电流表测其短路电流I SC ，则等效内阻为 SCOCO I U R = （2）伏安法测R 0用电压表、电流表测出有源二端网络的外特性如图3-2所示。
戴维南定理和诺顿定理的验证实验+数据
戴维南定理和诺顿定理的验证实验+数据在电路分析中，戴维南定理和诺顿定理是两个非常重要的定理，它们为复杂电路的分析和简化提供了有力的工具。
为了深入理解和验证这两个定理，我们进行了一系列的实验，并记录了相关的数据。
一、实验目的本次实验的主要目的是通过实际测量和计算，验证戴维南定理和诺顿定理的正确性，并掌握运用这两个定理分析电路的方法。
二、实验原理1、戴维南定理任何一个线性含源一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效替代。
其中电压源的电压等于该一端口网络的开路电压 Uoc，电阻等于该一端口网络内部所有独立源置零（即电压源短路，电流源开路）后的等效电阻 Ro。
2、诺顿定理任何一个线性含源一端口网络，对外电路来说，可以用一个电流源和电阻的并联组合来等效替代。
其中电流源的电流等于该一端口网络的短路电流 Isc，电阻等于该一端口网络内部所有独立源置零后的等效电阻 Ro。
三、实验仪器和设备1、直流稳压电源2、直流电流表3、直流电压表4、电阻箱5、导线若干四、实验步骤1、按照电路图连接实验电路，如图 1 所示。
（插入图 1）2、测量含源一端口网络的开路电压 Uoc将负载电阻 RL 开路，用电压表测量端口的开路电压 Uoc，记录测量值。
3、测量含源一端口网络的短路电流 Isc将负载电阻 RL 短路，用电流表测量端口的短路电流 Isc，记录测量值。
4、测量含源一端口网络的等效电阻 Ro将含源一端口网络内部的独立源置零（电压源短路，电流源开路），用欧姆表或电阻箱测量端口的等效电阻 Ro，记录测量值。
5、构建戴维南等效电路根据测量得到的 Uoc 和 Ro，用一个电压源和电阻串联组成戴维南等效电路，如图 2 所示。
（插入图 2）6、构建诺顿等效电路根据测量得到的 Isc 和 Ro，用一个电流源和电阻并联组成诺顿等效电路，如图 3 所示。
（插入图 3）7、分别测量戴维南等效电路和诺顿等效电路在不同负载电阻 RL 下的端口电压和电流，并记录数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路基础实验报告书
实验三 戴维南定理和诺顿定理实验
一、实验目的
1． 通过实验验证戴维南定理和诺顿定理，加深理解等效电路的概念
2． 学习有源一端口等效电阻的测量
二、原理
1．戴维南定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以
用一个电压源和电阻的串联组合等效置换。
诺顿定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个
电流源和电导的并联组合等效电路。
以上等效变换的电路如图3-1所示。
(a) 线性含源一端口电路 (b) 基于戴维南定理的替代电路 (c) 基于诺顿定理的替代电路
图3-1 等效变换图
2．含源一端口网络开路电压的测量方法
（1）直接测量法：
当电压表内阻Rv相比可以忽略不计时，可以直接用电压表测量器开路电压Uoc。
（2）补偿法：
当电压表内阻Rv相比不可忽略时，补偿法可以消除或减小电压表内阻在测量中产生的误差。
本实验我们采用直接测量法
3．测量一端口网络输入端等效电阻Ri
测量含源一端口网络的开路电压Uoc和短路电流Isc，则
oc
i
sc
U
RI
三、实验仪器和器材
1． 直流稳压电源
2． 数字式万用表
3． 实验电路板
4． 导线若干
四、实验内容及步骤
1． 分别计算下图3-2所示中虚线内部分含源一端口的等效电阻，端口为AB端口。调整
两个电压源使得Us1=3V,Us2=5V。将RAB的计算值填入下面空格。
RAB=______________
电路基础实验报告书
图3-2
Us1
+
_
A
R1R2
R5
R3R6GNDUs2
_
+
B
C
E
D
F
R4
2． 在图3-2情况下，调整连线使R4不接入整个电路，调整两个电压源使得
Us1=3V,Us2=5V。使用数字式万用表测得AB端口的开路电压以及短路电流，并求出其
等效电阻。（或将两电压源短路，用数字式万用表测量有源一端口AB的等效电阻）将
其与计算出的理论值作比较。
UOCAB==_________ ISCAB=_________ RAB’=__________
3． 计算下图3-3所示中虚线内部分含源一端口的等效电阻，端口为BD端口。调整电压
源使得Us1=5V。将RBD的计算值填入下面空格。
RBD=______________
图3-3
Us1
+
_
A
R1R2
R5
R3R6GNDUs2
_
+
B
C
E
D
F
R4
电路基础实验报告书
4． 在图3-2情况下，调整连线使虚线内部电路与外部电路断开，调整电压源使得Us1=5V。
使用数字式万用表测得BD端口的开路电压以及短路电流，并求出其等效电阻。（或将
两电压源短路，用数字式万用表测量有源一端口BD的等效电阻）将其与计算出的理
论值作比较。
UOCBD==_________ ISCBD=_________ RBD’=__________
五、思考题
1. 分析比较，说明如何验证戴维南定理和诺顿定理。
2. 说明测有源二端网络开路电压及等效内阻的几种方法，并比较其优缺点。
