北京邮电大学实验报告
函数信号发生器实验报告 - 北京邮电大学
北京邮电大学电子电路综合设计实验实验报告实验题目：函数信号发生器的设计院系：电子工程学院班级：2014211212******学号：**********班内序号：07一、课题名称：函数信号发生器的设计二、摘要：采用运算放大器组成的积分电路产生比较理想的方波-三角波，根据所需振荡频率和对方波前后沿陡度、方波和三角波幅度的要求，选择运放、稳压管、限流电阻和电容。
三角波-正弦波转换电路利用差分放大器传输特性曲线的非线性实现，选取合适的滑动变阻器来调节三角波的幅度和电路的对称性，同时利用隔直电容、滤波电容来改善输出正弦波的波形。
关键词：方波三角波正弦波频率可调幅度三、设计任务要求：1．基本要求：设计制作一个方波-三角波-正弦波信号发生器，供电电源为±12V。
1）输出频率能在1KHZ~10KHZ范围内连续可调；2）方波输出电压V opp=12V(误差<20%)，上升、下降沿小于10μs；3）三角波输出信号电压V opp=8V(误差<20%)；4）正弦波信号输出电压V opp≥1V，无明显失真。
2．提高要求：1）三种波形输出峰峰值V opp均在1~10V范围内连续可调；2）将输出方波改为占空比可调的矩形波，占空比可调范围30%~70%四、设计思路1. 结构框图实验设计函数发生器实现方波、三角波和正弦波的输出，其可采用电路图有多种。
此次实验采用迟滞比较器生成方波，RC 积分器生成三角波，差分放大器生成正弦波。
除保证良好波形输出外，还须实现频率、幅度、占空比的调节，即须在基本电路基础上进行改良。
由比较器与积分器组成的方波三角波发生器，比较器输出的方波信号经积分器生成三角波，再经由差分放大器生成正弦波信号。
其中方波三角波生成电路为基本电路，添加电位器调节使其频率幅度改变；正弦波生成电路采用差分放大器，第一个电路是由比较器和积分器组成方波—三角波产生电路。
单限比较器输出的方波经积分器得到三角波；第二个电路是由差分放大器组成的三角波—正弦波变换电路。
北京邮电大学通信原理硬件实验报告
北京邮电大学通信原理硬件实验报告通信系统仿真实践实验报告北京邮电大学实验报告题目：基于SYSTEMVIEW通信原理实验报告班级： 2021211127 专业：信息工程姓名：成绩：通信系统仿真实践实验报告实验三简单基带传输系统一、实验目的和要求目的：熟悉系统仿真软件systemview，掌握观察系统时域波形，特别是眼图的操作方法。
要求：自己构建一个简单的基带传输系统，进行系统性能的测试。
二、实验原理和内容实验内容：构造一个简单示意性基带传输系统。
以双极性 PN码发生器模拟一个数据信源，码速率为100bit/s，低通型信道噪声为加性高斯噪声（标准差＝0.3v）。
要求：1．观测接收输入和滤波输出的时域波形； 2．观测接收滤波器输出的眼图。
实验原理：简单的基带传输系统原理框图如下，该系统并不是无码间干扰设计的，为使基带信号能量更为集中，形成滤波器采用高斯滤波器。
高斯噪声源系统框图PN码发生器形成滤波器低通抽样判决三、主要仪器设备计算机、SystemView仿真软件四、实验步骤与操作方法第1步：进入SystemView系统视窗，设置“时间窗”参数: ①运行时间：Start Time: 0秒； Stop Time: 0.5秒；②采样频率：Sample Rate：10000Hz。
第2步：调用图符块创建仿真分析系统,各模块参数如下：编号 0 图符块属性Source 类型 PN Seq 参数 Amp=1v,Offset=0v,Rate=100Hz,Levels=2, 通信系统仿真实践实验报告Phase=0 deg 1 Comm Pulse Shape Gaussian,Time 2 3 4 Adder Source Operator -- Gauss Noise Linear Sys Offset=0 sec,Pulse Width=0.01 sec, Std Dev=0.0005v. -- Std Dev=0.3v,Mean=0v Butterworth Poles,Fc=200Hz. Lowpass IIR,5 5 Operator Sampler Interpolating,Rate=100Hz,Aperture=0 sec, Aperture Jitter=0 sec, Last Value ,Gain=2 Comparison=’>=’,True Output=1V,False Output =0v, Ainput=t6 Output0,B input=t8 Output0 6 7 Operator Operator Hold Compare 8 9 10 11 12 Source Sink Sink Sink Sink Sinusoid Analysis Analysis Analysis Analysis Amp=0v,Freq=0Hz,Phase=0 deg Input from t0 Output Port0 Input from t0 Output Port0 Input from t0 Output Port0 Input from t0 Output Port0 第3步：单击运行按钮，运算结束后按“分析窗”按钮，进入分析窗后，单击“绘制新图”按钮，分别显示出“PN码输出”、“信道输入”、“信道输出”和“判决比较输出”时域波形；第4步：观察信源 PN码和波形形成输出的功率谱；第5步：观察信道输入和输出信号眼图。
北京邮电大学 通信原理实验报告 硬件部分
北京邮电大学实验报告题目：基于TIMS通信原理实验报告班级：2009211126班专业：信息工程姓名：成绩：实验1振幅调制（AM）与解调一、实验目的（1）掌握具有离散大载波（AM）调制的基本原理；（2）掌握包络检波器的基本构成和原理；（3）掌握调幅波调制系数的意义和求法。
二、实验原理幅度调制是由DSB-SC AM信号加上一离散的大载波分量（设载波的初始相位φc=0），其表示式为s t=A c1+m t cos2πf c t式中要求基带信号波形m t≤1，使AM信号的包络A c1+m t总是正的，式中的A c cos2πf c t是载波分量A c m t cos2πf c t是DSB-SC AM信号。
定义m n t=m(t)max|m(t)|，|m(t)|≤1a=max m t,|m(t)|≤1称标量因子a为调制系数或调幅系数。
有两种调制方式，调制框图如下AM 信号调制原理框图1AM 信号调制原理框图2 解调原理框图如下AM 信号解调原理框图三、实验步骤1、按如下所示的连接图连接好AM信号调制连接图AM信号解调连接图2、调节加法器上两路输入信号的放大倍数，同时用示波器监测，在保证加法器输出波形不削顶的情况下，调节至交流信号峰值与直流成分之比(即调制系数)为小于1、等于1、大于1，观察调制信号和解调信号波形图；3、观察滤波器输入输出波形的变化，分析原因。
四、实验结果音频振荡器的输出频率调整为1kHZ，直流电压幅度调整为1V。
a<1时，基带与调制信号波形如下调制与解调输出调制与解调信号调制与解调信号五、实验讨论可以看出，AM信号在调制系数a<1，a=1，a>1的情况下，分别有不同的包络形状。
当a<1或a<1时可以恢复成原信号，而在a>1的情况下产生幅度翻转的现象，无法恢复成原信号。
若用同步检波的方法，则需在接收端先进行载波提取操作，然后经过乘法器和低通滤波器，最后通过隔直流电路即可。
北京邮电大学_微机原理软件实验报告

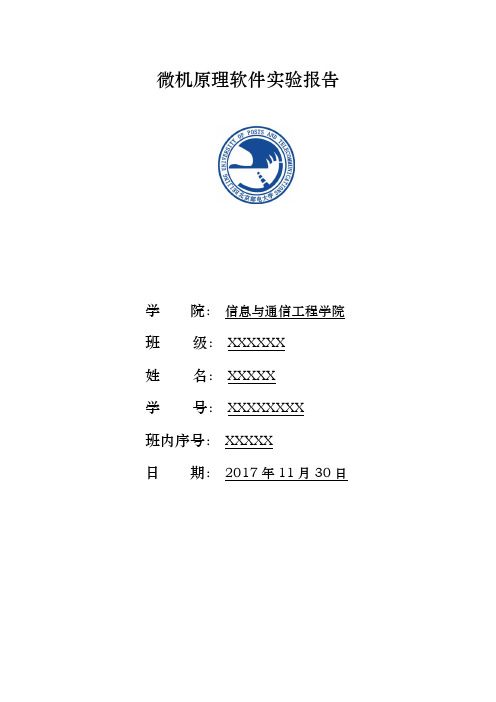

微机原理软件实验报告学院：信息与通信工程学院班级：XXXXXX姓名：XXXXX学号：XXXXXXXX班内序号：XXXXX日期：2017年11月30日目录微机原理软件实验报告.................................................. 错误!未定义书签。
1. 实验一................................................................................. 错误!未定义书签。
2. 实验二 (7)3. 实验三 (13)4. 实验四 (20)5. 实验五 (30)6. 总结及结论 (39)7. 参考文献 (39)实验一DEBUG的使用一、实验目的:1.掌握汇编程序的编辑,编译,连接和执行的全过程;2.学习和掌握用DEBUG调试程序的方法.二、实验内容:2.通过编译,连接形成可执行文件。
3.用DEBUG 将可执行文件调入,并进行调试。
(1)用D 命令观察数据区在内存中的具体内容,记录单元A 和B 的具体地址。
(2)用U 命令对目标代码反汇编,观察反汇编后的结果.注意发现源程序的起始位置, 并记录这个起始地址。
(3)用T 命令作单步跟踪调试.比较每条指令执行后的结果和原来的理解是否一致。
得出程序运行的结果:它们是写在什么单元,具体内容是什么; 并判断结果是否正确。
(4)用E 命令修改单元A,B 的内容,重新执行程序,并记录结果。
(5)退出DEBUG。
三、预习题:1.熟悉常用的DEBUG 命令。
2.阅读并分析程序的功能。
答:程序实现了(A+B)^2的功能。
3.若SS=2000H,SP=FFFFH, 向堆栈中压入4 字节数据后,如何用D 命令显示压入堆栈的内容?答：使用指令“d 2000:0000”即可显示压入堆栈的内容，因为SP+1 会溢出，所以变成0000。
四、实验过程a.通过masm和link命令使得程序编译链接成功。
北京邮电大学微机原理与接口技术硬件实验报告
信息与通信工程学院微机原理与接口技术硬件实验报告班级：姓名：学号：序号：日期： 2015-10-30——2015-12-26目录实验一I/O地址译码 (3)一、实验目的 (3)二、实验原理及内容 (3)三、硬件接线图与软件程序流程图 (3)四、源程序 (4)五、实验结果 (5)六、实验总结 (5)七、实验收获与心得体会 (5)实验二简单并行接口 (5)一、实验目的 (5)二、实验原理及内容 (5)三、硬件接线图与软件程序流程图 (6)四、源程序 (6)五、实验结果 (7)六、实验总结 (7)七、实验收获与心得体会 (7)实验四七段数码管 (7)一、实验目的 (7)二、实验原理及内容 (8)三、硬件接线图与软件程序流程图 (8)四、源程序 (9)五、实验结果 (11)六、实验总结 (11)七、实验收获与心得体会 (11)实验八可编程定时器／计数器（8253/8254） (11)一、实验目的 (11)二、实验原理及内容 (11)三、硬件接线图与软件程序流程图 (12)四、源程序 (13)五、实验结果 (17)六、实验总结与思考题 (17)七、实验收获与心得体会 (17)实验十六串行通讯8251 (18)一、实验目的 (18)二、实验原理及内容 (18)三、硬件接线图与软件程序流程图 (18)四、源程序 (19)五、实验结果 (22)六、实验总结与思考题 (22)七、实验收获与心得体会 (22)实验一 I/O地址译码一、实验目的掌握I/O地址译码电路的工作原理。
二、实验原理及内容1、实验电路如图1-1所示，其中74LS74为D触发器，可直接使用实验台上数字电路实验区的D 触发器,74LS138为地址译码器。
译码输出端Y0～Y7在实验台上“I/O地址“输出端引出，每个输出端包含8个地址，Y0：280H～287H，Y1：288H～28FH，……当CPU执行I/O指令且地址在280H～2BFH范围内，译码器选中，必有一根译码线输出负脉冲。
北邮天线实验报告
北邮天线实验报告篇一：北京邮电大学电磁场与电磁波实验报告《天线部分》《电磁场与微波实验》——天线部分实验报告姓名：班级：序号：学号：实验一网络分析仪测量振子天线输入阻抗一、实验目的1. 掌握网络分析仪校正方法；2. 学习网络分析仪测量振子天线输入阻抗的方法；3. 研究振子天线输入阻抗随振子电径变化的情况。
二、实验原理当双振子天线的一端变为一个无穷大导电平面后，就形成了单振子天线。
实际上当导电平面的径向距离大到0.2~0.3λ，就可以近似认为是无穷大导电平面。
这时可以采用镜像法来分析。
天线臂与其镜像构成一对称振子，则它在上半平面辐射场与自由空间对称振子的辐射场射相同。
由于使用坡印亭矢量法积分求其辐射功率只需对球面上半部分积分，故其辐射功率为等臂长等电流分布的对称振子的一半，其辐射电阻也为对称振子的一半。
当h ?2。
由于天线到地面的单位长度电容比到对称振子另一个臂的单位长度电容大一倍，则天线的平均特征阻抗也为等臂长对称振子天线的一半，为?2h??60?ln()?1?。
a??三、实验步骤1. 设置仪表为频域模式的回损连接模式后，校正网络分析仪;2. 设置参数并加载被测天线，开始测量输入阻抗;3. 调整测试频率寻找天线的两个谐振点并记录相应阻抗数据；4. 更换不同电径（φ1，φ3，φ9）的天线，分析两个谐振点的阻抗变化情况;设置参数：BF=600，?F=25，EF=2600，n=81。
校正图：测量图1mm天线的smith圆图：3mm天线的smith圆图：9mm天线的smith圆图：篇二：北邮电磁场与微波实验天线部分实验报告一信息与通信工程学院电磁场与微波实验报告实验一网络分析仪测量阵子天线输入阻抗一、实验目的：1. 掌握网络分析仪校正方法2. 学习网络分析仪测量振子天线输入阻抗的方法3. 研究振子天线输入阻抗随阵子电径变化的情况（重点观察谐振点与天线电径的关系）二、实验步骤：（1）设置仪表为频域模式的回损连接模式后，校正网络分析仪；（2）设置参数并加载被测天线，开始测量输入阻抗；（3）调整测试频率寻找天线的两个谐振点并记录相应阻抗数据；（4）更换不同的电径（对应1mm, 3mm, 9mm）的天线，分析两个谐振点的阻抗变化情况；（5）设置参数如下：BF=600MHz，△F=25MHz，EF=2600MHz，n=81（6）记录数据在smith圆图上的输入阻抗曲线上，曲线的左端输入阻抗虚部为0的点为二分之一波长谐振点，曲线的右端输入阻抗虚部为0的点为四分之一波长谐振点。
北京邮电大学微机原理硬件实验报告
实验报告一：I/0地址译码和简单并行接口——实验一＆实验二一、实验目的掌握I/O地址译码电路的工作原理;掌握简单并行接口的工作原理及使用方法。
二、实验原理及内容a）I/0地址译码１、实验电路如图1-1所示,其中７4LＳ74为D触发器,可直接使用实验台上数字电路实验区的D触发器,７4ＬＳ138为地址译码器。
译码输出端Y０~Ｙ7在实验台上“I/Ｏ地址“输出端引出,每个输出端包含8个地址,Ｙ0：280Ｈ~28７Ｈ，Y1：2８8H~２8FＨ，……当CPU执行I/O指令且地址在28０H~2ＢFH范围内,译码器选中,必有一根译码线输出负脉冲。
例如：执行下面两条指令MＯＶ DX,2A0ＨOUT DＸ,AL(或ＩN AL,DX)Y4输出一个负脉冲,执行下面两条指令ＭOV DＸ,2Ａ8HOUＴ DX,AＬ（或IＮ AL,ＤX）Y5输出一个负脉冲。
利用这个负脉冲控制Ｌ7闪烁发光(亮、灭、亮、灭、……),时间间隔通过软件延时实现。
2、接线：Ｙ４/ＩO地址接 CLK/D触发器Y5/IO地址接CＤ／D触发器Ｄ/D触发器接 SD／D触发器接＋5VＱ/Ｄ触发器接L7(ＬED灯）或逻辑笔b) 简单并行接口1、按下面图４-2-1简单并行输出接口电路图连接线路(7４LS273插通用插座，7４ＬS32用实验台上的“或门”)。
７4LS273为八D触发器，8个D输入端分别接数据总线D０~Ｄ7,8个Ｑ输出端接LＥD显示电路Ｌ０～Ｌ7。
２、编程从键盘输入一个字符或数字，将其ASCⅡ码通过这个输出接口输出,根据8个发光二极管发光情况验证正确性。
3、按下面图4－２－2简单并行输入接口电路图连接电路(7４LS２44插通用插座，７4LS32用实验台上的“或门”)。
７４LS２4４为八缓冲器，8个数据输入端分别接逻辑电平开关输出K0~K7，8个数据输出端分别接数据总线D0～Ｄ7。
4、用逻辑电平开关预置某个字母的ＡSCⅡ码,编程输入这个AＳCⅡ码,并将其对应字母在屏幕上显示出来。
北京邮电大学《计算机网络》课程实验报告
实验
名称
数据链路层滑动窗口协议的设计与实现
学院
计算机科学与技术
指导教师
班级
班内序号
学号
学生姓名
成绩实验内 Nhomakorabea容
本次实验选用的滑动窗口协议为选择重传/回退N步协议，利用所学数据链路层原理，自行设计一个滑动窗口协议，在仿真环境下编程实现有噪音信道环境下两站点之间无差错双工通信。信道模型为8000bps全双工卫星信道，信道传播时延270毫秒，信道误码率为10-5，信道提供帧传输服务，网络层分组长度固定为256字节。
本次实验选用的滑动窗口协议为选择重传/回退N步协议，并且未使用/使用了NAK通知机制。
学生实验报告
（详见“实验报告和源程序”册）
课
程
设
计
成
绩
评
定
评语:
成绩:
指导教师签名：
2007年12月日
注：评语要体现每个学生的工作情况，可以加页。
北京邮电大学通信原理软件实验报告
北京邮电大学实验报告题目：基于SYSTEMVIEW通信原理实验报告实验一：验证抽样定理一、实验目的1、掌握抽样定理2. 通过时域频域波形分析系统性能二、实验原理低通滤波器频率与m（t）相同三、实验步骤1. 要求三个基带信号相加后抽样，然后通过低通滤波器恢复出原信号。
2. 连接各模块完成系统，同时在必要输出端设置观察窗。
3. 设置各模块参数。
三个基带信号的频率从上到下分别设置为10hz、12hz、14hz。
抽样信号频率设置为28hz，即2*14hz。
（由抽样定理知，）将低通滤波器频率设置为14hz，则将恢复第三个信号（其频率为14hz）进行系统定时设置，起始时间设为0，终止时间设为1s.抽样率设为1khz。
3.观察基带信号、抽样后的信号、最终恢复的信号波形四、实验结果最上面的图为原基带信号波形，中间图为最终恢复的信号波形，最下面的图为抽样后的信号波形。
五、实验讨论从实验结果可以看出，正如前面实验原理所述，满足抽样定理的理想抽样应该使抽样后的波形图如同冲激信号，且其包络图形为原基带信号波形图。
抽样后的信号通过低通滤波器后，恢复出的信号波形与原基带信号相同。
由此可知，如果每秒对基带模拟信号均匀抽样不少于2次，则所得样值序列含有原基带信号的全部信息，从该样值序列可以无失真地恢复成原来的基带信号。
讨论：若抽样速率少于每秒2次，会出现什么情况？答：会产生失真，这种失真被称为混叠失真。
六、实验建议、意见增加改变抽样率的步骤，观察是否产生失真。
实验二:奈奎斯特第一准则一、实验目的（1）理解无码间干扰数字基带信号的传输；（2）掌握升余弦滚降滤波器的特性；（3）通过时域、频域波形分析系统性能。
二、实验原理在现代通信系统中，码元是按照一定的间隔发送的，接收端只要能够正确地恢复出幅度序列，就能够无误地恢复传送的信号。
因此，只需要研究如何使波形在特定的时刻无失真，而不必追求整个波形不变。
奈奎斯特准则提出：只要信号经过整形后能够在抽样点保持不变，即使其波形已经发生了变化，也能够在抽样判决后恢复原始的信号，因为信息完全恢复携带在抽样点幅度上。
北京邮电大学信息论实验1
信息论实验·第一次实验报告题目一：掷毂子游戏的熵实验步骤：（程序见附件）我们首先计算掷毂子游戏熵的理论值：首先可以得到加和为2、3、…12的概率分别为1/36、2/36….6/36、5/36…1/36，然后利用公式：可以得到掷毂子游戏的熵的理论值为3.27bit/符号。
然后计算熵的仿真值：首先设定N=100:100:100000，然后做N次试验，统计最后加和的值所出现的频率，用频率近似概率，再次利用以上公式，得到仿真熵。
最后对不同的N得到的仿真熵与理论值的差别作图，寻找规律。
实验结论：经过理论分析，我们可知加和为2、3、…12的概率分别为1/36、2/36….6/36、5/36…1/36，进而得到掷毂子游戏的熵的理论值为3.27bit/符号。
下图为N取不同值时仿真熵的变化曲线（N=100:100:100000）：根据观察可以得到，当N逐渐增大时，仿真熵逐渐趋近于理论计算得到的熵3.27bit/符号。
题目一（可选）：计算英文文本的熵实验步骤：（程序见附件）首先，我们导入了一段样本文本，节选自欧亨利的小说《警察与赞美诗》（文本见附件），统计这段文本中英文字母（区分大小写）和空格出现的个数，进而得到各个字母出现的概率p(x)，然后利用公式：计算样本的熵H(X)。
然后，我们统计了文本中相邻两个字符出现的概率p(xy)，通过计算边缘概率分布可得p(x)，然后利用公式p(y|x)=p(xy)/p(x)条件分布概率p(y|x)，最后利用公式：计算得到样本的相邻两个字符的条件熵H(Y|X)。
最后，我利用生成了一组独立等概分布的英文随机序列，重新计算H(X)、H(Y|X)，以检验模型的正确性。
实验结论：首先，我们可得实验的结果列表：输入文本测试项目实验值理论值小说节选H(X) 4.21bit/symbol 4.03bit/symbol小说节选H(Y|X) 3.14bit/symbol 3.32bit/symbol随机序列H(X) 5.72bit/symbol 5.73bit/symbol随机序列H(Y|X) 5.51bit/symbol 5.73bit/symbol 在上表中，实验值是通过matlab仿真得到，小说节选的两项理论值是通过查阅《信息论基础》（田宝玉、杨洁等编著，57页）得到，随机序列的理论值是通过计算：得到，随机序列共有53个符号，等概出现，我们认为H(Y|X)=H(Y)=。
