六管收音机实验报告
六管超外差式收音机的组装调试
六管超外差式收音机的组装调试一．实验目的：1.理解袖珍收音机的工作原理；2.掌握袖珍收音机的具体装配方法；3.掌握基本的焊接工艺；4.能够识别基本原件的好坏；5.掌握袖珍型收音机的调试方法.6.学会怎样排除故障二．实验工具：电烙铁，烙铁架，镊子，尖嘴钳，斜口钳，十字螺丝刀，一个螺丝刀三．元件说明：中频变压器（一下简称中周）三只为一套，其接线图见印制板图.T2为震荡线圈的中周为红色、T3为第一级中放用的中周为白色、T4为第一级中放用的黑色。
这三只中周再出厂前均已调在规定的频率上，装好后只需微调或者不调，请不要调乱。
中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。
T5为输入变压器，线圈骨架上有凸点标记的为初级，安装时不要裝反。
VT5、VT6为9013属于中功率三极管。
四．安装工艺要求：在动手焊接前用万用表将各元件测量一下，安装前先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。
○1电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可采用立式安装，但高度要统一。
○2瓷片电容和三极管的脚剪的长度药适中，不要剪得太短，也不要太长，它们不要超过中周的高度。
○3磁棒电容的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在线路板的铜箔面。
○4由于调谐用的双连拨盘安装时离电路板很近，所以在它的圆周内的高出部分的元件脚在焊接前先用斜口钳剪去。
○5耳机插座的安装：焊接时速度要快，以免烫坏插座的塑料部分而导致接触不良。
○6发光管的安装：先将发光管装在电路板上再将电路板装在机壳上，将发光管对准机壳上的发光管的孔后再来焊接发光管。
○7喇叭安放挪位后再用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。
五．调试过程（1）静态工作点的调试首先测量电路板中A、B、C、D四点的电流，若四点中均有电流通过，且测量的数在参考的数值左右，则将四点的缺口用焊锡丝焊上。

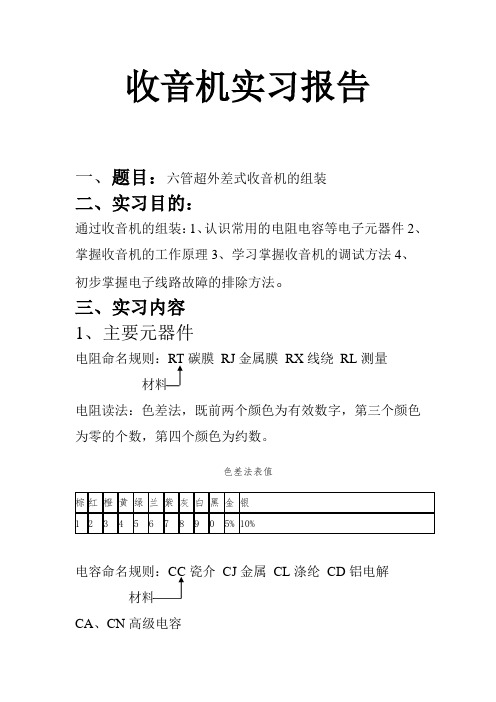

高频课程实习报告-六管超外差中波收音机的组装[1]
![高频课程实习报告-六管超外差中波收音机的组装[1]](https://img.taocdn.com/s3/m/0feeec8ed0d233d4b14e6985.png)
收音机实习报告一、题目：六管超外差式收音机的组装二、实习目的：通过收音机的组装：1、认识常用的电阻电容等电子元器件2、掌握收音机的工作原理3、学习掌握收音机的调试方法4、初步掌握电子线路故障的排除方法。
三、实习内容1、主要元器件电阻命名规则：RT碳膜RJ金属膜RX线绕RL测量材料电阻读法：色差法，既前两个颜色为有效数字，第三个颜色为零的个数，第四个颜色为约数。
色差法表值棕红橙黄绿兰紫灰白黑金银12345678905%10%电容命名规则：CC瓷介CJ金属CL涤纶CD铝电解材料CA、CN高级电容读法：前两位为有效数字第三位为零的个数，单位为F电解电容：长腿为正，短腿为负。
可变电容：调台用。
磁棒线圈：线圈在磁棒当中时电感量最大。
二极管：有IN4148一种规格。
三极管：有9018H、9014C、9013H 几种规格。
中频变压器（中周）：中周三只为一套，出厂前均已调在规定的频率上，装好后只准微调或不调。
2、电路组成框图3、超外差电路原理超外差：输入信号和本机振荡信号产生一个固定中频信号的过程。
因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。
超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。
和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。
灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。
灵敏度、选择性、失真度都是收音机的主要性能指标。
将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
金硅管六管超外差式收音机报告
金硅管六管超外差式收音机报告第一篇：金硅管六管超外差式收音机报告摘要：电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。
简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。
现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路、高放混频级、一级中放、二级中放、前置低放兼检波级、功放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。
关键词：高放混频级低放兼检波级低压金硅管引言：集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向集成方向发展。
不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。
随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。
它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。
本文中对S66E型袖珍收音机原理进行分析，在原S66D选用的耳机插座上进行了改动。
原S66D选用的耳机插座已经不适用现在的需要而被淘汰，现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。
本次课程设计的目的主要是掌握系统各功能模块的基本工作原理，培养基本掌握电路设计的基本思路和方法，掌握接收系统调试等。
收音机实验报告
收音机实验报告————————————————————————————————作者：————————————————————————————————日期：超外差式收音机实验报告实验目的：1、了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2、利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段3、熟悉手工焊接的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
4. 了解电子产品的焊接、调试与维修方法。
学习调试电子产品的方法，提高动手实践能力。
一、实习器材1.电烙铁、焊锡、松香2.螺丝刀、镊子、钳子等必备工具3.万用表4.中夏S66E六管超外差式收音机套件5.五号电池两节三、1、超外差式收音机原理图：2、超外差式收音机PCB图：特别说明：S66为六管超外差式收音机，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。
3、元器件清单：序号名称型号数量序号名称型号数量1 三极管9018 3 18 瓷片电容682、103 各12 三极管9014 1 19 电瓷片电容223 33 三极管9013 2 20 双联电容 14 发光管 1 21 收音机前盖 15 磁棒线圈 1 22 后盖 16 中周红白黑 3 23 刻度板、音窗 17 输入变压器 1 24 双联拨盘 18 扬声器 1 25 电位器拨盘 19 电阻器100 3 26 磁棒支架 110 电阻器120 2 27 印刷电路板 111 电阻器330、1.8k 各1 28 电路原理图 112 电阻器30k、100k 各1 29 电池极片3片 113 电阻器120k、200k 各1 30 导线 414 电位器5k 1 31 耳机插座 115 电解电容0.47u 1 32 双联及拨盘螺丝 316 电解电容10u 1 33 电位器拨盘螺丝 117 电解电容100u 2 34 自攻螺丝 14、元器件说明：①中频变压器（以下简称中周）三只为一套，其接线图见印制板图。
收音机实习报告
实习报告专业：[测控技术与仪器]班级：[076102]学生姓名：[ ]指导教师：[ ]完成时间：[2011年12月19日至29日]实习内容（一）六管超外差式收音机的焊接制作一、实习目的：（1）熟练焊枪与焊锡的使用方法与操作方法,并掌握基本技巧（2）了解六管超外差式收音机的内部结构与工作原理（3）学会手工安装焊接收音机的方法与技巧，并调试出成品收音机使其正常工作（4）熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规收音机二、实习要求：（1）根据老师ppt上内容了解收音机的工作原理，参照说明书读懂安装图（2）识别元件符号并与实物的一一对应（3）学会电阻色环读数和万用表的使用（4）成品收音机至少能够搜索并播放3到4个清晰的电台三、实习工具设备：中夏S66E六管超外差式收音机实验套件，焊锡，焊枪，铁架，松香，螺丝刀，铁钳，镊子等。
四、实验原理：本实验用的散件为3V低压全硅管六管超外差式收音机,它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，接收频率范围535kHz~1605kHz的中波段。
外差：输入信号和本机振荡信号产生差频的过程。
超外差：输入信号和本机振荡信号产生一个固定中频信号的过程。
调幅中频国际上统一为465KHz或455KHz。
因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。
超外差电路：它将所要收听的电台在调谐电路里调好以后，经过电路本身得作用，就变成另外一个预先确定好的频率，然后再进行放大和检波.这个固定频率，是由差频的作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用，采用了这种电路的收音机叫外差式收音机。
五、电路原理图上图是外差式收音机的原理框图。
可以看出谐调回路的输出，进入混频级的高频调制信号，即载波与其携带的音频信号，经过混频，输出载波的波形，输出载波的波形变得很稀疏其频率也降低了，但音频信号的形状没有改变，通常将此过程称为变频。
电工实训报告收音机（精选5篇）
电工实训报告收音机（精选5篇）第一篇：电工实训报告收音机电工实训报告经过两个周末的电工实训，收音机在我们嘈杂的调试过程中成功完成了，105.2 MHz的常州经济广播电台和88.6 MHz的常州武进广播电台都可以清晰的收到，而且也能收到在这两频率之间的其他一些电台，实用性可想而之。
当然做出这个收音机并不是一蹴而就的，按照老师教的步骤，我们先要学会如何焊点，区分认识元器件，也因此我们在第一个周末一直学习锻炼如何焊点，这些都是我们做收音机的基础，第二个周末我们便在老师的带领下致力于安装收音机，分清元器件的排放位置后，依次正确地将其焊在电板上，也按一二三四的步骤焊点，是焊点呈现锥形，看上去也很整齐美观，在安装元件时没有出现错误，正反方向都严格按照老师样机的形式安插，将收音机安装好后，调谐和调声音开关的转轮都在正确的卡口位置，耳机插孔也正对收音机外壳的空洞，再加上提带天线的放置，所以应该说收音机的外观符合标准。
在实践中，我知道了实际运用中的电阻并不是个规矩的长方体，而是用色环表示大小很小巧的类似圆柱的形状，也知道了电解电容和一般电容的形状一点也不一样，电解电容有正负极，它的两根脚长的为正极，反之则为负极；知道了螺钉的应用也很有讲究，因为机盒内空间有限，所以无论是元件还是用来固定线路板的螺钉，都不能过高或突出，不然后盖将会很难盖上，也知道了尽量不要焊错元件，不然拆下重焊对线路板有损害，焊错两三次，线路板就会报废的；知道了我们要在一块小小的线路板上焊满元件，很容易将焊锡过多的焊点连在一起，造成短路，所以我们在第一周熟练焊焊点是必要的，也知道了调频需要很大的耐心，将刻度盘指向105.2MHz，微调C0-4对照老师的样机，使其播放的内容一致，都是常州经济广播电台，然后再将刻度盘指向88.6MHz，对照88.6MHz 样机的内容。
我们装配的收音机是采用调频的方式，所以我们也必须理解它的工作原理，在我们的电工实训内容中，除了做做收音机外，我们还需要自学POTEL。
六管收音机课程设计报告
六管收音机课程设计报告
六管收音机的课程设计是播客制作的关键环节，也是最重要的步骤。
由于相关电子部件的微小尺寸，在实际组装之前，课程设计实际上就是打印出一张巨大“图纸”，把个别部件安装在最佳位置。
本课程设计的主要内容为设计一台六管收音机。
六管收音机的构造及工作原理简述如下：
1. 电源：使用9VDC电源；
2. 调谐器：调谐器由调谐变压器和四翼电容组成；
3. 放大器：由6J1真空管组成，它把接收的微弱的信号放大；
4. 音量控制：音量控制，音量调品试10K音量电阻；
5. 输出：输出由磁耦合器（变压器）、8欧姆线圈组成，连接在9V供电口；
6. 声放：声放由一组2.2μf电容和一个0.02 uf音频变压器组成，外接一对喇叭供音乐聆听。
在此次课程设计中，我们通过读书、实验、搜索网络等方式，详细研究各部件的结构和接线方法，进而设计和绘制了该六管收音机的原理图和接线图，并用Get作图工具，进行设计图的绘制。
在实际制作时，由于原材料和配置的金属电容有所不同，我们需要把原理图和接线图去除无用的部件，并重新调整电路，否则整机可能出现电源问题或者烧坏部件等问题。
此外，由于这台六管收音机是拆旧电视、电脑机箱等旧产品来改造而成，因此实际制作时也需要先行进行拆卸和安装，确保电路按照图纸要求完全连接，存在的漏电、短路或错接等现象得到有效解决。
最后，本次课程设计可以说是一次非常成功的尝试，不仅锻炼了自己的技术功底，还让我了解到了六管收音机原理图和接线图的各部件之间互相连接的原理，对以后制作其它收音机也有很大的帮助。
电子工艺实习实验报告--AM收音机的调试及组装
电子工艺实习报告——AM收音机组装与调试一：目的意义本次电子工艺实习是对一台六管中波段袖珍式半导体收音机做为调幅收音机，进行安装焊接及调试。
在实习过程中，了解简单电子产品的制作过程；掌握电子元器件的识别及质量检验的方法；熟练掌握电子元件的焊接；学会对收音机进行检测、故障判断及调试。
本次电子工艺实习意在锻炼学生的动手能力，同时，也培养学生一丝不苟的科学作风和严谨的工作态度，使同学能够敢于实践，勇于实践。
二：原理1、AM收音机的基本工作原理AM 收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。
输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发出的信号选择其中一个，送给混频电路。
混频将输入信号的频率变为中频，但其幅值变化规律不改变。
不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465KHZ中频放大器将中频调幅信号放大到检波器所要求的大小。
由检波器将中频调幅信号所携带的音频信号取下来，送给前置放低频放大器。
前置低频放大器将检波出来的音频信号进行电压放大。
再由功率放大器将音频信号放大，放大到其功率能够推动扬声器或耳机的水平。
由扬声器或耳机将音频电信号转变为声音。
当调幅信号感应到B1及C1组成的天线调谐回路，选出我们所需的电信号f进V1( 9018H三极管基极；本振信号调谐在高出fl频率一个中频的f2(f1+465KHz)例：f1=700KHz贝卩f2=700+465KHz=1165KH进入V1发射极，由V1三极管进行变频，通过B3选取出465KHZ中频信号经V2和V3二级中频放大，进入V4检波管,检出音频信号经V5(9014)低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。
图中D1、D2(IN4148)组成士稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。
由V4(9018)三极管PN结用作检波。
s66收音机实验报告参考模板
S66型袖珍收音机实验报告一实验目的：1.熟悉电阻、电容、电感线圈、中周、变压器、二极管、三极管、电位器、耳机插座、喇叭等电子元件。
2.在散件的组装过程中进一步学习电子技术。
3.掌握电子安装工艺了解测量和调试技术。
4. 熟练焊接的基本技巧。
5. 熟悉超外差式收音机的工作原理。
6. 掌握收音机的调试方法,能安装、调试出成品收音机。
二实验原理：S66为六管超外差式收音机，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。
超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。
如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。
这种接收机中，在高频放大器和中频放大器之间须增加一级变换器，通常称为变频器，它的根本任务是把高频信号变换成固定中频。
而由于中频频率（我国采用465千赫）较变换前的高频信号（广播电台的频率）低，而且频率是固定的，所以任何电台的信号都能得到相等的放大量。
另外，中频的放大量容易做得比较高，而不易产生自激，所以超外差式收音机可以做得灵敏度很高。
由于外来电台必须经过“变频”变成中频频率才能通过中频放大回路，所以可以提高收音机的选择性。
三元件识别：常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。
现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。
接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。
通过学习，我明白了直接标注的电容是用数字直接表示电容量，不标单位。
工程实训报告收音机(3篇)
第1篇一、引言随着科技的不断发展，电子产品的普及率越来越高，人们对电子产品的需求也越来越多样化。
收音机作为一种传统的电子设备，虽然相较于智能手机等现代电子产品显得有些过时，但在某些场合和人群中，它依然具有不可替代的地位。
为了提高自己的动手能力和对电子电路的理解，我参加了本次收音机设计与制作的工程实训。
二、实训目的1. 了解收音机的基本原理和组成。
2. 学习无线电接收和放大电路的设计与制作。
3. 培养动手实践能力和团队协作精神。
4. 提高对电子电路故障诊断和维修的能力。
三、实训内容1. 收音机基本原理与组成2. 无线电接收电路设计3. 放大电路设计4. 收音机组装与调试5. 故障诊断与维修四、实训过程1. 收音机基本原理与组成在实训开始之前，我首先对收音机的基本原理和组成进行了深入的学习。
收音机主要由天线、调谐电路、放大电路、解调电路和输出电路等部分组成。
天线负责接收无线电信号，调谐电路用于选择特定频率的信号，放大电路对信号进行放大，解调电路将调制信号还原为音频信号，最后通过输出电路将音频信号输出到扬声器。
2. 无线电接收电路设计在了解了收音机的基本原理后，我开始设计无线电接收电路。
根据实训要求，我选择了超外差式接收电路。
该电路主要由本振、混频、中频放大、检波和滤波等部分组成。
在设计过程中，我选用了合适的晶体管和元件，并对电路参数进行了计算和调整。
3. 放大电路设计放大电路是收音机的重要组成部分，它负责对信号进行放大，以满足后续电路的需求。
在设计放大电路时，我选择了共射极放大电路，并对其参数进行了优化。
通过实验，我找到了最佳的偏置条件，使放大电路在宽频带内具有稳定的增益。
4. 收音机组装与调试在完成电路设计后，我开始进行收音机的组装。
首先，我按照电路图焊接好各个元件，然后连接天线、调谐电路、放大电路和输出电路。
在组装过程中，我注意了元件的布局和焊接质量，确保电路的稳定性和可靠性。
组装完成后，我对收音机进行了调试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六管收音机实验报告
六管收音机实验报告
引言
收音机作为一种重要的通信工具，已经深入人们的生活。
然而，随着科技的不断进步，我们对于传统收音机的需求也在逐渐减少。
为了探索传统收音机的原理和技术，我们进行了六管收音机的实验。
实验目的
本次实验的目的是通过自制六管收音机，深入了解收音机的工作原理和电子器件的应用。
通过实践，我们希望能够更好地理解收音机的结构和功能。
实验材料
本次实验所需材料如下：
1. 六管收音机电路板
2. 电子元件：电容、电阻、二极管等
3. 收音机天线
4. 手电池
实验步骤
1. 将电子元件按照电路图的要求焊接到电路板上，确保连接正确并牢固。
2. 将电路板与收音机天线相连。
3. 将电路板连接到手电池，确保电源正常。
4. 调节收音机的频率和音量，寻找最佳的收音效果。
实验结果
经过一番调试，我们成功地制作出了一个六管收音机。
在不同频率下，我们可
以收听到不同的广播电台。
调节音量旋钮，收音效果也有明显的变化。
总体来说，我们的实验取得了较好的结果。
实验分析
通过这次实验，我们对收音机的工作原理有了更深入的了解。
收音机主要由调
谐电路、放大电路和音频输出电路组成。
调谐电路负责选择特定频率的无线电
信号，放大电路将信号放大，音频输出电路将放大的信号转化为可听的声音。
此外，我们还了解到了电子元件在收音机中的作用。
电容器用于储存电荷，电
阻器用于控制电流，二极管用于整流电流等。
这些电子元件的正确连接和使用，对于收音机的正常工作至关重要。
实验总结
通过这次实验，我们不仅成功制作了一个六管收音机，还对收音机的工作原理
和电子元件有了更深入的了解。
实践是理论的巩固，通过亲手制作收音机，我
们更好地理解了书本上的知识。
然而，我们也发现了一些问题。
由于我们只是初学者，对于电子元件的选择和
使用还存在一定的困难。
在实验过程中，我们遇到了焊接不牢固、电路连接错
误等问题。
这些问题对于收音机的正常工作产生了一定的影响。
为了进一步提高实验效果，我们需要加强对电子元件的理解和掌握。
同时，我
们还需要学习更多的电子知识，以便更好地应用于实际操作中。
结语
通过这次实验，我们对收音机的原理和技术有了更深入的认识。
通过亲手制作
收音机，我们不仅巩固了理论知识，还提高了实践能力。
希望今后我们能够继
续探索更多的科学实验，不断提高自己的科学素养。
