ansys常见错误和解决方法

ansys常见错误和解决方法

ESYS is not valid for line element.原因:是因为我使用LA TT的时候,把“--”的那个不小心填成了“1”。

经过ANSYS的命令手册里说那是没有用的项目,但是根据我的理解,这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。

对于LA TT,实际上那个项目可能就是单元坐标系的设置。

当我发现原因后,把1改成0——即使用全局直角坐标系,就没有W ARNING了。

当然,直接空白也没有问题。

NO.0002使用*TREAD的时候,有的时候明明看文件好好的,可是却出现*TREAD end-of-file in data read.后来仔细检查,发现我TXT的数据文件里,分隔是采用TAB键分隔的。

但是在最后一列后面,如果把鼠标点上去,发现数据后面还有一个空格键。

于是,我把每个列最后多的空格键删除,然后发现上面的信息就没有了。

NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关,但是我找不到具体的原因。

我建立的一个桥梁分析模型,尽管我分析的结果完全符合我的力学概念判断,规律完全符合基本规律,数据也基本符合实际观测,但是却还是不断出现这个警告信息。

NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整!NO.0005No *CREA TE for *END. The *END command is ignored忘了写*END了吧,呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。

NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7,先:/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4,移动低级体素时先移动高级体素!NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异,在我的模型中6面体单元的三个边长差距较大,可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直,不能使用VDRAG命令ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面,然后沿编号27的线拉伸,出错,之前用该语句没有任何问题。

ANSYS学习-常见问题

ANSYS学习-常见问题

目录1、线的单元属性(截面方向定义) (2)2、ANSYS中实体单元计算截面弯矩的方法(FSUM) (4)3、对称与反对称约束 (5)4、任意面施加任意方向任意变化的压力 (7)5、ansys荷载工况组合 (8)7、在ANSYS中用表面效应单元加任意方向的荷载 (10)8、Surf154 SFE (12)9、*VREAD 详细介绍 (23)10、几何刚度 (27)11、整数的输出方法与示例 (28)12、关于ANSYS的APDL中数据的输入输出格式 (29)13、LINK8温度荷载施加 (36)14、Ansys 进行荷载组合算例 (38)1、线的单元属性(截面方向定义)/blog/static/1752820372010102511326124/2、ANSYS中实体单元计算截面弯矩的方法(FSUM)/blog/static/1752820372010111393849327/?fromdm&fromSea rch&isFromSearchEngine=yes3、对称与反对称约束二、什么是对称或者反对称约束?1、对称边界条件在结构分析中是指:不能发生对称面外(out-of-plane)的移动(translations)和对称面内(in-plane)的旋转(rotations)。

这句话可以理解为:在结构中施加对称条件为指向边界的位移和绕边界的转动被固定。

例如,若对称面的法向为X,如果你在对称面上的节点上施加了对称边界条件,那么:1)不能发生对称面外的移动导致节点处的UX(法向位移)为0。

2)不能发生对称面内的旋转导致ROTZ,ROTY(绕两个切线方向的转角)也为0。

2、反对称边界条件在结构分析中是指:不能发生对称面(out-of-plane)的移动(translations)和对称面外(in-plane)的旋转(rotations)。

这句话可以理解为:在结构中施加反对称条件为平行边界的位移和绕垂直边界的转动被固定。

ANSYS出现的问题汇总

ANSYS出现的问题汇总

ansys分析出现问题NO.0052some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上,即有绑定接触(MPC)的定义,又有刚性区或远场载荷(MPC)的定义,操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度,以消除过约束NO.0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.是什么原因造成的呢?单元网格质量不够好尽量,用规则化网格,或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误:Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误?怎么解决?其中一个是圆柱接管表面,一个是碟形封头表面。

ansys的布尔操作能力比较弱。

如果一定要在ansys里面做的话,那么你试试看先对线进行倒角,然后由倒角后的线形成倒角的面。

建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms.;SOLID45 wedges are recommended only in regions of relatively lowstress gradients.第一个问题我自己觉得是在建立contact时出现的错误,但自己还没有改正过来;第二个也不知道是什么原因。

ANSYS常见错误和警告及其解决方法

ANSYS常见错误和警告及其解决方法

ANSYS常见错误和警告及其解决方法1、some contact elements overlap with the other contact element which can cause over constraint。

一些接触单元与其他接触单元重叠,这可能导致过度约束。

解决方法:这是由于在同一实体上,即有绑定接触(MPC)的定义,又有刚性区或远端载荷(MPC)的定义,操作中在定义刚性区或远端载荷时避免选择不必要的DOF自由度,以消除过约束。

2、error:element type 1 is PLANE42,which can't be used with the VMES command,meshing of volume 3 aborted。

单元类型1是PLANE42,不能使用命令VMES划分体网格,划分体3中止。

解决方法:修改单元类型为适合体网格的单元类型,如solid、shell等;使用AMESH。

3、error:keypoint 10 is referenced by only one line. Improperly connected line set for AL command。

关键点10只在一条线上。

不适合使用AL命令连接线。

解决方法:AL命令是用线来定义面,而选择两条线可能只有两个关键点,因为关键点10不在线上,而定义面至少有三个点,因此,需要再选一条线。

4、Element type 1 is Solid95,which can not be used with the AMES command,meshing of area 2 aborted。

这是因为不同单元类型对应不同的划分网格操作。

上面的错误是因为单元类型为Solid95(实体单元),不能用AMES命令划分面网格。

5、Shear modulus must be positive for material 1 in element 1。

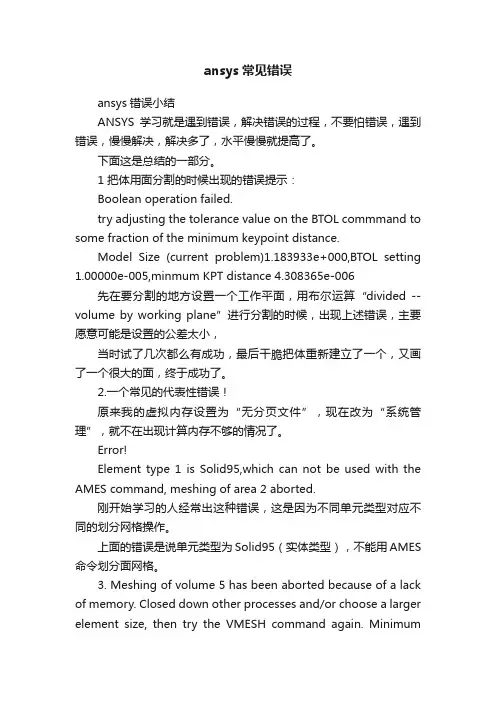

ansys常见错误

ansys常见错误

ansys常见错误ansys错误小结ANSYS学习就是遇到错误,解决错误的过程,不要怕错误,遇到错误,慢慢解决,解决多了,水平慢慢就提高了。

下面这是总结的一部分。

1 把体用面分割的时候出现的错误提示:Boolean operation failed.try adjusting the tolerance value on the BTOL commmand to some fraction of the minimum keypoint distance.Model Size (current problem)1.183933e+000,BTOL setting 1.00000e-005,minmum KPT distance 4.308365e-006先在要分割的地方设置一个工作平面,用布尔运算“divided --volume by working plane”进行分割的时候,出现上述错误,主要愿意可能是设置的公差太小,当时试了几次都么有成功,最后干脆把体重新建立了一个,又画了一个很大的面,终于成功了。

2.一个常见的代表性错误!原来我的虚拟内存设置为“无分页文件”,现在改为“系统管理”,就不在出现计算内存不够的情况了。

Error!Element type 1 is Solid95,which can not be used with the AMES command, meshing of area 2 aborted.刚开始学习的人经常出这种错误,这是因为不同单元类型对应不同的划分网格操作。

上面的错误是说单元类型为Solid95(实体类型),不能用AMES 命令划分面网格。

3. Meshing of volume 5 has been aborted because of a lack of memory. Closed down other processes and/or choose a larger element size, then try the VMESH command again. Minimumadditional memory required=853MB(by kitty_zoe )说你的内存空间不够,可能因为你的计算单元太多,增加mesh 尺寸,减少数量或者增加最小内存设定(ansys10中在customization preferences菜单存储栏可以修改)你划分的网格太细了,内存不足。

ANSYS14.5安装过程中常见问题解决方法

ANSYS14.5安装过程中常见问题解决方法

问题一c ould not connect to any license server .The server is down or
not responsive.
解决方法:步骤一:鼠标右键单击我的电脑->属性->完整的计算机名称,记下你的计算机名称。

步骤二:我的电脑->属性-环境变量-高级变量-新建系统变量名为ANSYSLMD_LICENSE_FILE值为1055@DENG-PC(@后用你自己的计算机全称)
问题二如何安装许可证
安装许可证文件在第一个盘里的setupLM应用程序
注意:该文件在MAGNiTUDE文件夹中,而且必须是在文件夹必须是在解压状态下才能生成txt文件。

因为我们在虚拟光盘中用的是压缩文件。

问题三
Licensing Interconnect: running
Licensing Interconnect Monitor: running
FLEXlm: not running
问题分析:我出现这种错误的原因是因为安装许可证时出现问题,没有安装setupLM而是直接在安装下面界面的第四项出现的问题,所以建议许可证单独安装。

解决方案一:
当然这种办法有的时候能解决,有的时候不能解决。

反而会出现问题一的状况所以我推荐第二种办法。

解决方案二:直接重新装入许可证文件用问题二的办法。

ansys软件常见问题及解决方案

一:2006.2.26号ansys无法使用出现以下情况:
二:遇到的问题:
无法获得mac 地址!!!!!
1. 运行cmd ipconfig/all 无信息出现
2. WinHostId.exe中得到的也是只有8位的mac 地址(3d5d18f3)而不是
000795279c29(12位)
三:解决办法
分析是ip地址出现问题!!
因为ansys要上网验证用户信息!!
那就设置一个静态的IP地址吧
(本人之前一直使用自动项,想是这个原因吧,因为这几天不能上网了,不知道是不是这个样!!)
果然!!!奇迹出现
能够正常通过二中的方法得到mac地址了,(即使之前偶已经找到了要用的mac/000795279c29,但是它与系统中的(3d5d18f3)不符合所以也是无法通过注册!!!)
设置了静态ip 后他们就相符了!!(why??)
剩下的问题就very easy了:)
重新导入注册文件license.dat
装好后在把ip设置为默认吧!(过河拆桥)
二:2006.3.9又出现问题了,晕的很
Haha
5minitures 搞定
原来我的虚拟内存太小(物理384M/虚拟384M)
显然太小了!问题就出在这里!
C:设置为512---612 m(c盘起决定作用!)本人由于c太小故如此。

D:设置为384---512 m
虚拟内存最好要有1024m
退出后,运行ansys8.1 ok!
Ansys你叫我如何爱你?!
(如果你不知道怎么改虚拟内存。

)。

ansys常见问题集锦

1怎么在ansys中查看内部的应力分布最佳答案可以通过工作平面切片法看在PlotCtrls 下,选Style,选Hidden Lione Option,在Type of plot后选Capped hidden ,在cutting plane is后选Normal to view 确定后转动模型就可以看到相应截面的应力了。

也可以选其他选项有不同的切面法可自己尝试2 ANSYS中如何查看应力对一个受力情况进行了静力学分析然后产生的偏移现在要查看他的应力和切应力情况,怎么看?GUI操作最佳答案GUI-general postproc-plot results-contour plot下面有四个选项,根据你的具体情况选择是要节点还要是单元3如何查看ANSYS模型受力之后的应力应变曲线图比如说我想知道某点的,就是用应力表示纵坐标,应变表示横坐标那种曲线图,最佳答案我想,你说的应该是应力沿着座标的分布关系吧?进入后处理程序以后,建立映射路径,把应力数据映射到路径上去,可以得到应力沿着路径的分布曲线。

至于你说的“应力应变曲线”,严格地说,它是材料的本构关系,不是ansys计算出来的,而是由材料力学性能试验机所测得的。

4 ansys,模态分析完成后层间位移如何提取最佳答案建议看看结构动力学方面的基础书籍,那个位移数值其实就是位移,只不过这个位移不是结构的真实位移,而是结构对应于各阶频率的模态位移。

它反映的是结构的振动特性,比如,结构的一阶频率1.4HZ,一阶振动形态是个竖向的正弦半波。

那么这就是简支梁的典型振动特征。

值得注意的是,这个模态位移对于各阶频率来说,也只是个相对大小。

ANSYS默认的是关于质量矩阵归一化的模态。

而如何由得到的模态位移求结构在动力荷载下的真实位移,要用到模态叠加的方法去求。

模态分析只是结构动力分析的第一步,接下来还要继续分析,求出所谓的各阶的振型坐标。

才能最终通过线形叠加的方法得到结构在荷载下的响应。

ANSYS常见错误提示和解决办法

NO.0001ESYS is not valid for line element。

原因:是因为我使用LATT的时候,把“——"的那个不小心填成了“1"。

经过ANSYS的命令手册里说那是没有用的项目,但是根据我的理解,这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口.对于LATT,实际上那个项目可能就是单元坐标系的设置。

当我发现原因后,把1改成0——即使用全局直角坐标系,就没有WARNING 了。

当然,直接空白也没有问题。

NO。

0002使用*TREAD的时候,有的时候明明看文件好好的,可是却出现 *TREAD end—of—file in data read。

后来仔细检查,发现我TXT的数据文件里,分隔是采用TAB键分隔的.但是在最后一列后面,如果把鼠标点上去,发现数据后面还有一个空格键.于是,我把每个列最后多的空格键删除,然后发现上面的信息就没有了。

NO.0003Coefficient ratio exceeds 1.0e8 - Check results。

这个大概是跟收敛有关,但是我找不到具体的原因.我建立的一个桥梁分析模型,尽管我分析的结果完全符合我的力学概念判断,规律完全符合基本规律,数据也基本符合实际观测,但是却还是不断出现这个警告信息。

NO。

0004*TREAD end-of-file in data readtxt中的表格数据不完整!NO.0005No *CREATE for *END。

The *END command is ignored忘了写*END了吧,呵呵NO。

0006Keypoint 1 is referenced by only one line。

Improperly connected line set for AL command两条线不共点,尝试 nummrg命令。

NO。

0007L1 is not a recognized PREP7 command, abbreviation, or macro。

ansys常见问题解答

ANSYS常见问题及应用技巧本篇开始讲述ANSYS在使用过程中常见的问题和在使用时一些常用的使用技巧,对与初学者来说,理解和弄清楚这些问题的根源和掌握这些使用技巧,能够更好的理解ANSYS这个软件本身。

1.ANSYS中的等效应力是什么物理含义?1)ANSYS中等效应力最大应力s1有什么区别,平常讨论应力分布,应该用等效应力还是最大应力s1呢?2)计算等效应力时是否需要输入等效泊松比呢?3)在实际的应用中,例如在讨论平板上的圆孔应力集中的应力分布问题时,应该用等效应力来描述应力集中的现象,还是采用主应力s1来反应集中的程度呢?还是采用一个单方向的sx来说明问题呢?答:1)这个等效应力应该就是弹塑性力学里的VonMises应力,他主要考察的是材料在各个方向上的应力差值,因为在实验室里获得材料强度都是单向载荷作用下的强度(当然现在也有三轴应力实验仪),所以有时候材料所受的单向载荷可能很大,但并没有造成破坏,这是就是看他的等效应力,具体计算公式是: σ等效=sqrt{0.5[(σ1-σ2)^2+(σ2-σ3)^2+(σ3-σ1)^2]}2)等效应力是三项主应力的组合如s,int即为max(si-sj),si,sj为三项主向应力。

i,j=1,2,3 i≠j即tresca型s,eqv为sqrt(0.5*∑(si-sj)**2),i,j=1,2,3 i≠j即mises型3)个人认为应该采用等小应力来描述应力集中的现象,因为在实际中很难找到真正的单轴拉压的情况,一般结构的受力都没有这么简单,所以在分析的时候需要用等效应力来将各主应力进行转化,因此应该用等效应力来描述应力集中的现象。

4)等效泊松比就是泊松比,等效应力计算时不会用到泊松比,不过在计算mises 等效应变时会用到。

对于泊松比的取值原则应遵循以下两条:a:对于elastic & thermal strains 泊松比取为材料的泊松比;b:对于plastic creep hyperelastic strains 泊松比取为0.5。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Ansys常见问题ansys problems you often meet计算中途停止计算:假如觉得计算时间太长或感觉某些方面设置不对要求重新计算或停止计算,提前查看已经计算的结果(直接关闭ANSYS方法显然不可取),可以在计算的时候按ctrl+c,这样计算就停止了,然后在output 窗口中输入quit 就可以退出计算。

绘制等值线期刊上大都不用彩色,所以打出的云图一片模糊,无法识别,这时候可以选择出等值线图,但是等值线图也是彩色的,如何把它转成黑白的呢?开始是抓图后用Photoshop处理,太麻烦,ansys自己行不行呢?方法如下:1 用命令jpgprf,500,100,1将背景变为白色;2 plotctrls>device option中,把vector mode改为on,画出等值线图;3 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输入一个数值,值越大,图中的label越少;4 plotctrls>style>colors>contour colors,将所有的系列都改为黑色;5 如果不喜欢ansys给出的MX,MN标志,可以用plotctrls>window controls>window options把它们去掉,将MINM 后的Mix-Min Symbols改为off就可以了。

这时候,一幅清晰的黑白等值线图就出来了。

1:ansys中的等效应力是什么物理含义? (2)2.ansys后处理中负值的应力是压应力还是拉应力? (3)3解决非线性分析不收敛的技巧! (3)4非线性计算完的收敛图线,如何看他的收敛性呢,每条颜色的线代表什么意思呢? (4)5求教accat及lccat命令 (5)6有关分块后的merge问题。

(5)7请教如何用APDL命令程序提取单元相关信息。

(5)8.ansys的刚度矩阵是在那一步骤生成的,如何读出,其格式如何 (5)9在混凝土的计算中,如何选择裂缝模型 (6)10.请问TB命令怎么用??TB命令是用在非线性材料里吗?那么mp和TB有什么区别啊?一般什么情况下可以用TB命令? (7) 11.ansys 如何输入yield stress. 712、将Ansys计算结果输出到T ecplot的完整命令流! (7)13、【原创】将数组中数据导入表中命令流,然后用曲线画出 (8)14、有一个问题,就是我想看我在建模时用的是什么单位,本来是mm的,我可能用成cm了,怎么查看?1115、ansys是否可以自动搜索实体边界 (11)16、问一下疲劳计算得出的结果都是什么意思??补充资料 (11)17、温度荷载问题 (12)18、如何把指定位置的节点的节点号提取出来?用什么命令?(12)19、划分网格后修改单元属性问题 (12)20、快速去掉窗口的ansys标志 (13)21、merge节点与glue-mesh的区别 (13)22、glue不glue的区别 (13)23、画等应力线大全,呵呵 (13)24、荷载步数太多了,该怎么办? (14)25、我能否在建立好模型后再定义我的元素属性 (14)26、怎样划分不平行于全球坐标系xy的面 (15)27、如何查看层间应力值? (15)28、在ANSYS中用表面效应单元加任意方向的荷载 (15)29、撰写论文中图像的灰度处理 (16)30、提取材料号2的所有体积命令是什么呢?. 1731、请教:solve后的warning怎样才能不用手动点OK?. 1732、循环计算生成的转矩结果数据如何保存成TXT文件 (17)33、请问不在同一平面的两个面如何合成一个面啊 (17)34、关于hardpoint。

若在构件的某点处有一集中载荷,需在mesh之前在该处建立一个hardpoint,请问这个hardpoint的建立应该已经改变了该构件的应力分布了吧??为什么要建hardpoint?hardpont和一般的keypoint有什么区别??1835、用apdl如何分别读取节点响应的实部和虚部?? (18)36、使用Ansys软件使用的经验小结 (18)37、ansys中如何提取各结点温度输出到TXT文档中? (22)38、可以施加两种载荷吗? (23)39、ansys中的单位问题 (23)40、ANSYS中如何执行batch批处理命令?. 2341、无规则编号,不等间距node如何两两连接成单元 (23)42、用APDL命令读取ANSYS后处理应力应变结果 (24)43、CE 和CP有何区别 (24)44、ansys用*get获得的节点应变是真应变,工程应变还是green应变? (25)45、mesh200单元如何使用? (25)46、ANSYS误差估计的问题 (25)47、如何计算实体模型某个截面上的合力和弯矩 (26)48、如何判别一个模型网格划分的合理与否? (26)49、关于ansys做岩土材料分析的D-P模型的讨论 (27)50、请问检查模型是否有缝隙怎么检查? (27)50、如何判断某个节点是在面上还是在体内呢? (27)51、nsol命令不能够画应力随时间变化曲线 (27)52、给曲面施加梯度荷载的方法 (27)53、在ANSYS中如何显示点、线、面、体的编号? (27)54、如何在ANSYS 中显示弯矩图 (28)55、ansys后处理的等值线上的字母如何改大啊? (28)56、如何看到模型内部的应力分布情况 (29)57、ANSYS中如何提取等效节点载荷? (29)58、关于提取最大节点力的问题 (29)59、请问一下,如何改变图象显示模式? (29)60、怎样得到内力图和弯矩图 (30)61、tbdata的用法 (30)62、映射网格划分方法 (30)63、怎么改变面的发向方向 (33)64、关于载荷步的一点体会 (33)65、计算结果的评价: (34)66、ansys后处理可否画自定义变量的云图 (34)67、两种PowerGraphis结果显示模式对结果的影响 (34)67、让ANSYS程序在命令执行到某一行的时候停止 (35)68、怎么在计算结果实体云图中切面?. 3569、log文件整理心得: (35)70.典型静力分析的基本过程可以用以下命令流表示: (39)71、在Ansys中绘制二维曲线 (40)72、ANSYS坐标系总结 (41)1:ansys中的等效应力是什么物理含义?它与最大应力s1有什么区别,平常讨论应力分布,应该用等效应力还是最大应力s1呢?1)计算等效应力时是否需要输入等效泊松比呢?好像有效泊松比的默认值是0.5。

(2)在实际的应用中,例如在讨论平板上的圆孔应力集中的应力分布问题时,应该用等效应力来描述应力集中的现象,还是采用主应力s1来反应集中的程度呢?还是采用一个单方向的sx来说明问题呢?答:1)这个等效应力应该就是弹塑性力学里的VonMises应力,他主要考察的是材料在各个方向上的应力差值,因为在实验室里获得材料强度都是单向载荷作用下的强度(当然现在也有三轴应力实验仪),所以有时候材料所受的单向载荷可能很大,但并没有造成破坏,这是就是看他的等效应力,具体表示就是σ等效=sqrt{0.5[(σ1-σ2)^2+(σ2-σ3)^2+(σ3-σ1)^2]} 2)等效应力是三项主应力的组合如s,int即为max(si-sj),si,sj为三项主向应力。

i,j=1,2,3 i≠j即tresca型s,eqv为sqrt(0.5*∑(si-sj)**2),i,j=1,2,3 i≠j 即mises型3)对于第一个问题:没有听说过等效泊松比这个概念,在网上查了一下也没有明确的答案,还请指教,不过泊松比默认0.5的意思是弹性区满足体积不可压缩对于第二的问题:我认为应该采用等小应力来描述应力集中的现象,因为在实际中很难找到真正的单轴拉压的情况,一般结构的受力都没有这么简单,所以在分析的时候需要用等效应力来将各主应力进行转化,因此应该用等效应力来描述应力集中的现象。

4)等效泊松比就是泊松比,一般在前处理中都会输入的!等效应力计算时不会用到泊松比,不过在计算mises等效应变时会用到。

对于elastic & thermal strains 泊松比取为材料的泊松比;对于plastic creep hyperelastic strains 泊松比取为0.52.ansys后处理中负值的应力是压应力还是拉应力?答:应力,拉为正,压为负外载荷(压力/拉力),压为正,拉为负。

外荷载的话应该参考坐标系的方向决定3解决非线性分析不收敛的技巧!这是本人在振动论坛上摘抄的一段我觉得对解决非线性分析收敛很有帮助!希望能给大家些启发!(这个帖子我觉得应该放到这里,对初学者很有帮助)影响非线性收敛稳定性及其速度的因素很多:1、模型——主要是结构刚度的大小。

对于某些结构,从概念的角度看,可以认为它是几何不变的稳定体系。

但如果结构相近的几个主要构件刚度相差悬殊,在数值计算中就可能导致数值计算的较大误差,严重的可能会导致结构的几何可变性——忽略小刚度构件的刚度贡献。

如出现上述的结构,要分析它,就得降低刚度很大的构件单元的刚度,可以加细网格划分,或着改用高阶单元(BEAM->SHELL,SHELL->SOLID)。

构件的连接形式(刚接或铰接)等也可能影响到结构的刚度。

2、线性算法(求解器)。

ANSYS中的非线性算法主要有:稀疏矩阵法(SPARSE DIRECT SOLVER)、预共轭梯度法(PCG SOLVER)和波前法(FRONT DIRECT SLOVER)。

稀疏矩阵法是性能很强大的算法,一般默认即为稀疏矩阵法(除了子结构计算默认波前法外)。

预共轭梯度法对于3-D实体结构而言是最优的算法,但当结构刚度呈现病态时,迭代不易收敛。

为此推荐以下算法:1)、BEAM单元结构,SHELL单元结构,或以此为主的含3-D SOLID的结构,用稀疏矩阵法;2)、3-D SOLID的结构,用预共轭梯度法;3)、当你的结构可能出现病态时,用稀疏矩阵法;4)、当你不知道用什么时,可用稀疏矩阵法。

3、非线性逼近技术。

在ANSYS里还是牛顿-拉普森法和弧长法。

牛顿-拉普森法是常用的方法,收敛速度较快,但也和结构特点和步长有关。

弧长法常被某些人推崇备至,它能算出力加载和位移加载下的响应峰值和下降响应曲线。

但也发现:在峰值点,弧长法仍可能失效,甚至在非线性计算的线性阶段,它也可能会无法收敛。

为此,尽量不要从开始即激活弧长法,还是让程序自己激活为好(否则出现莫名其妙的问题)。
