材料力学习题及答案
材料力学习题册_参考答案(1-9章)
第一章 绪 论一、选择题1．根据均匀性假设，可认为构件的（ C ）在各处相同。
A．应力B． 应变C．材料的弹性系数D． 位移2．构件的强度是指（ C ），刚度是指（ A ），稳定性是指（ B ）。
A．在外力作用下构件抵抗变形的能力B．在外力作用下构件保持原有平衡 状态的能力C．在外力作用下构件抵抗强度破坏的能力3．单元体变形后的形状如下图虚线所示，则 A 点剪应变依次为图(a) （ A ），图(b)（ C ），图(c) （ B ）。
A． 0B． 2rC． rD．1.5 r4.下列结论中( C )是正确的。
A．内力是应力的代数和； B．应力是内力的平均值； C．应力是内力的集度； D．内力必大于应力； 5. 两根截面面积相等但截面形状和材料不同的拉杆受同样大小的轴向拉力，它们的应 力是否相等（ B ）。
A．不相等； B．相等； C．不能确定； 6．为把变形固体抽象为力学模型，材料力学课程对变形固体作出一些假设，其中均匀性假设是指（ C ）。
A. 认为组成固体的物质不留空隙地充满了固体的体积； B. 认为沿任何方向固体的力学性能都是相同的； C. 认为在固体内到处都有相同的力学性能； D. 认为固体内到处的应力都是相同的。
二、填空题1.材料力学对变形固体的基本假设是 连续性假设 ， 均匀性假设 ， 各向同性假设 。
2．材料力学的任务是满足 强度 ， 刚度 ， 稳定性 的要求下，为设计经济安全的构-1-件提供必要的理论基础和计算方法。
3．外力按其作用的方式可以分为 表面力 和 体积力 ，按载荷随时间的变化情况可以分为 静载荷 和 动载荷 。
4．度量一点处变形程度的两个基本量是 （正）应变ε 和 切应变γ。
三、判断题1．因为构件是变形固体，在研究构件平衡时，应按变形后的尺寸进行计算。
（ × ）2．外力就是构件所承受的载荷。
（×）3．用截面法求内力时，可以保留截开后构件的任一部分进行平衡计算。
大学材料力学习题及答案考试专用题型
一．是非题：（正确的在括号中打“√”、错误的打“×”） （60小题）1．材料力学研究的主要问题是微小弹性变形问题，因此在研究构件的平衡与运动时，可不计构件的变形。
( √ )2．构件的强度、刚度、稳定性与其所用材料的力学性质有关，而材料的力学性质又是通过试验测定的。
( √ )3．在载荷作用下，构件截面上某点处分布内力的集度，称为该点的应力。
(√ ) 4．在载荷作用下，构件所发生的形状和尺寸改变，均称为变形。
( √ )5．截面上某点处的总应力p 可分解为垂直于该截面的正应力σ和与该截面相切的剪应力τ，它们的单位相同。
( √ )6．线应变ε和剪应变γ都是度量构件内一点处变形程度的两个基本量，它们都是无量纲的量。
( √ ) 7．材料力学性质是指材料在外力作用下在强度方面表现出来的性能。
( )8．在强度计算中，塑性材料的极限应力是指比例极限p σ，而脆性材料的极限应力是指强度极限b σ。
( ) 9．低碳钢在常温静载下拉伸，若应力不超过屈服极限s σ，则正应力σ与线应变ε成正比，称这一关系为拉伸（或压缩）的虎克定律。
( )10．当应力不超过比例极限时，直杆的轴向变形与其轴力、杆的原长成正比，而与横截面面积成反比。
( √ )11．铸铁试件压缩时破坏断面与轴线大致成450，这是由压应力引起的缘故。
( )12．低碳钢拉伸时，当进入屈服阶段时，试件表面上出现与轴线成45o的滑移线，这是由最大剪应力max τ引起的，但拉断时截面仍为横截面，这是由最大拉应力max σ引起的。
( √ )13．杆件在拉伸或压缩时，任意截面上的剪应力均为零。
( ) 14．EA 称为材料的截面抗拉（或抗压）刚度。
( √ )15．解决超静定问题的关键是建立补充方程，而要建立的补充方程就必须研究构件的变形几何关系，称这种关系为变形协调关系。
( √ )16．因截面的骤然改变而使最小横截面上的应力有局部陡增的现象，称为应力集中。
(√ )17．对于剪切变形，在工程计算中通常只计算剪应力，并假设剪应力在剪切面内是均匀分布的。
材料力学习题及答案
资料力学-学习指导及习题答案之马矢奏春创作第一章绪论1-1 图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为M 的力偶作用。
试问在杆件的任一横截面m-m上存在何种内力分量，并确定其大小。
解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量M x，即扭矩，其大小等于M。
1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ。
解：应力p与斜截面m-m的法线的夹角α=10°，故σ＝p cosα=120×cos10°=118.2MPaτ＝p sinα=120×sin10°=20.8MPa1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为σmax=100 MPa，底边各点处的正应力均为零。
试问杆件横截面上存在何种内力分量，并确定其大小。
图中之C点为截面形心。
解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力F N=100×106×××103 N =200 kN其力偶即为弯矩M z=200×(50-33.33)×10-3 =3.33 kN·m1-4 板件的变形如图中虚线所示。
试求棱边AB与AD的平均正应变及A点处直角BAD的切应变。
解：第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最大值。
解：(a) F N AB=F,F N BC=0,F N，max=F(b) F N AB=F,F N BC=－F,F N，max=F(c) F N AB=－2 kN, F N2BC=1 kN,F N CD=3 kN,F N，max=3 kN(d) F N AB=1 kN,F N BC=－1 kN,F N，max=1 kN2-2 图示阶梯形截面杆AC，承受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm。
材料力学练习题
材料力学练习题1、单元体的应力状态见图1，则主应力σ1为（）MPa。
A. 90B. 10C. -90D. -10答案：【A】2、铸铁简支梁，当其横截面分别按图5两种情况放置时，梁的强度和刚度分别（）A. 相同，不同B. 不同，相同C. 相同，相同D. 不同，不同答案：【C】3、卡氏定理只适用于（）A. 静定结构B. 超静定结构C. 线弹性大变形结构D. 线弹性小变形结构答案：【D】4、工字钢的一端固定、一端自由，自由端受集中荷载P的作用。
若梁的横截面和P力作用线如图2，则该梁的变形状态为（）A. 平面弯曲B. 斜弯曲+扭转C. 平面弯曲+扭转D. 斜弯曲答案：【B】5、悬臂梁的AC段，各个截面上的（）。
A. 剪力相同，弯矩不同B. 剪力不同，弯矩相同C. 剪力和弯矩均相同D. 剪力和弯矩均不同答案：【A】6、构件的强度、刚度和稳定性（）A. 只与材料的力学性质有关B. 只与构件的形状尺寸有关C. 与二者都有关D. 与二者都无关答案：【C】7、图1中属于轴向拉伸杆的是（）A. AB. BC. CD. D答案：【D】8、细长压杆，若长度系数减少一倍，临界压力为原来的（）A. 1/4倍B. 1/2倍C. 2倍D. 4倍答案：【D】9、在下列关于轴向拉压杆轴力的说法中，错误的是（）A. 内力只有轴力B. 轴力的作用线与杆轴重合C. 轴力是沿杆轴作用的外力D. 轴力与杆的横截面和材料无关答案：【C】10、研究梁变形的目的是计算梁的（）A. 正应力B. 刚度C. 稳定性D. 剪应力答案：【B】11、圆轴扭转时其横截面形状尺寸和直径的特点分别是（）A. 不变，仍为直线B. 改变，仍为直线C. 不变，不保持直线D. 改变，不保持直线答案：【A】12、扭转应力公式，适用于任意（）A. 截面B. 实心截面C. 圆截面D. 线弹性材料的圆截面答案：【D】13、圆半径相等，Sx为正，Sy为负的是（）A. AB. BC. CD. D答案：【D】14、矩形截面杆受扭时，横截面上的最大剪应力发生在（）A. 长边中点B. 短边中点C. 角点D. 形心答案：【A】15、关于平面图形的结论中，错误的是（）A. 图形的对称轴必定通过形心B. 图形两个对称轴的交点必为形心C. 图形对对称轴的静距为零D. 使静矩为零的轴必为对称轴答案：【D】16、对于水平梁某一指定的截面来说，剪力取正值的方向是（）A. 左侧向上或右侧向下B. 左或右侧向上C. 左侧向下或右侧向上D. 左或右侧向下答案：【A】17、长方形截面压杆，b/h＝1/2，如果将b改为h后仍为细长杆，临界力Pcr是原来（）A. 2倍B. 4倍C. 8倍D. 16倍答案：【C】18、截面面积矩的取值是（）A. 正值B. 负值C. 零D. 可能为正值、负值或零答案：【D】19、一跨度为/简支梁，若仅承受—个集中力P，当P在梁上任意移动时，梁内产生的最大剪力Qmax和最大弯矩Mmax分别满足（）A. B.C. D.答案：【C】20、图2（a）和（b）两梁抗弯刚度相同，荷载相同，则其（）。
材料力学习题及答案00150知识分享

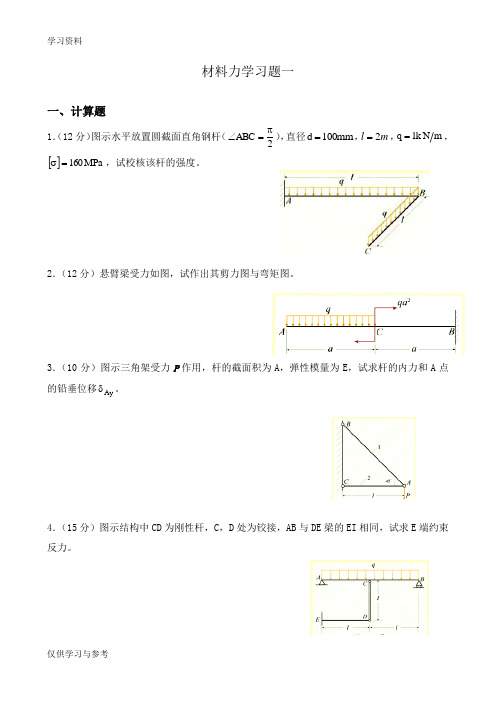

材料力学习题一一、计算题1．（12分）图示水平放置圆截面直角钢杆（2ABC π=∠），直径mm 100d =，m l 2=，m N k 1q =，[]MPa 160=σ，试校核该杆的强度。
2．（12分）悬臂梁受力如图，试作出其剪力图与弯矩图。
3．（10分）图示三角架受力P 作用，杆的截面积为A ，弹性模量为E ，试求杆的内力和A 点的铅垂位移Ay δ。
4．（15分）图示结构中CD 为刚性杆，C ，D 处为铰接，AB 与DE 梁的EI 相同，试求E 端约束反力。
5. (15分) 作用于图示矩形截面悬臂木梁上的载荷为：在水平平面内P 1=800N ，在垂直平面内P 2=1650N 。
木材的许用应力[σ]=10MPa 。
若矩形截面h/b=2，试确定其尺寸。
三．填空题 （23分）1．（4分）设单元体的主应力为321σσσ、、，则单元体只有体积改变而无形状改变的条件是＿＿＿＿＿＿＿＿＿＿；单元体只有形状改变而无体积改变的条件是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2．（6分）杆件的基本变形一般有＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿四种；而应变只有＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿两种。
3．（6分）影响实际构件持久极限的因素通常有＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿，它们分别用＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿＿来加以修正。
4.（5分）平面弯曲的定义为＿＿＿＿＿＿＿＿＿＿＿＿_＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿_。
5.（2分）低碳钢圆截面试件受扭时，沿 ＿＿＿＿＿＿＿＿＿＿＿＿ 截面破坏；铸铁圆截面试件受扭时，沿 ＿＿＿＿＿＿＿＿＿＿＿＿ 面破坏。
四、选择题（共2题，9分）2．（5分）图示四根压杆的材料与横截面均相同，试判断哪一根最容易失稳。
答案：（ ）材料力学习题二二、选择题：（每小题3分，共24分）1、危险截面是______所在的截面。
材料力学精选练习题答案
材料力学精选练习题答案材料力学是工程学中极为重要的一门学科，涉及到工程材料的强度、刚度、韧性等力学性质，对于工程领域的设计、制造、测试等方面都起到了至关重要的作用。
本文将提供一些材料力学的精选练习题及其答案，希望能够帮助读者更好地掌握相关知识。
1. 一根直径为12mm的圆柱形钢杆，长度为800mm，承受一拉力F=40kN，求其应力、应变和变形量。
解：钢杆的截面积为$A=\frac{\pi}{4}(12mm)^2=113.10mm^{2}$。
因此，应力为$\sigma=\frac{F}{A}=\frac{40\times10^3}{113.10}=353.5MPa$。
然后根据杨氏模量将应力转换为应变，即$\varepsilon=\frac{\sigma}{E}$，其中杨氏模量取$E=200GPa$。
计算得到应变为$\varepsilon=1.77\times10^{-3}$。
最后，根据材料力学中的应变公式计算变形量$\Delta L=\varepsilonL=\varepsilon\times800mm=1.416mm$。
2. 一根直径为20mm的钢棒，在长度为500mm的区间内被施加试验拉力，拉伸到了50mm。
试问，该钢棒的应变和应力分别为多少？解：钢棒的初始长度为$L_0=500mm$，应变为$\varepsilon=\frac{\Delta L}{L_0}=\frac{50-20}{500}=0.6$。
应力为$\sigma=\frac{F}{A}=\frac{F}{\frac{\pi}{4}(20mm)^2}=\frac{4F}{\p i(20mm)^2}$。
因为应变已知，可以根据应力和应变的关系式计算出杨氏模量，即$E=\frac{\sigma}{\varepsilon}$。
最后，代入数据计算得到该钢棒的应力为$\sigma=351MPa$，杨氏模量为$E=585GPa$。
3. 一根长度为800mm的铜杆，截面积为$200mm^2$。
材料力学 历年试卷汇总带答案
4
AC 外
I pAC 2
199 103 7.95 10
30 2
- 11 -
机械工程学院材料力学习题
图 3.3.2
3、如图所示圆轴，一端固定。圆轴横截面的直径 d=100mm，所受的外力偶矩 M1=7000 N•m M2=5000 N•m。试求圆轴横截面上的最大扭矩和最大切应力。 答：最大扭矩为 最大切应力为 N•m。 Mpa。
图 3.3.3
4、某传动轴为实心圆轴，轴内的最大扭矩 T =1.5kN m ，许用切应力 τ = 50MPa ， 试确定该轴的横截面直径。 5、圆轴 AB 传递的功率为 P = 7.5kW，转速 n = 360r/min。轴的 AC 段为实心圆截面， CB 段为空心圆截面， 如图所示。 已知 D= 30mm。 试计算 AC 段横截面边缘处的切应力。
4、如图所示的厂房柱子中，由两等直杆组成的阶梯杆，已知 P1 =100KN，P2 =80KN， 上段（AB 段）的横截面面积为 16×16cm2 的正方形，底段（BC 段）的横截面面积为 35×25cm2 的矩形。试求每段杆横截面上的应力。 答：AB 段杆横截面上的应力为 BC 段杆横截面上的应力为 Mpa； Mpa。
2、构件具有足够的抵抗变形的能力，我们就说构件具有足够的
3、单位面积上的内力称之为
4、与截面垂直的应力称之为
5、轴向拉伸和压缩时，杆件横截面上产生的应力为
6、胡克定律在下述哪个范围内成立？
7、当低碳钢试样横截面上的实验应力 σ =σs 时，试样将 A、完全失去承载能力， C、产生较大变形，
8、脆性材料具有以下哪种力学性质？ A、试样拉伸过程中出现屈服现象， B、抗冲击性能比塑性材料好， C、若构件开孔造成应力集中现象，对强度没有影响。 D、抗压强度极限比抗拉强度极限大得多。 9、灰铸铁压缩实验时，出现的裂纹 A、沿着试样的横截面， C、裂纹无规律， B、沿着与试样轴线平行的纵截面， D、沿着与试样轴线成 45。角的斜截面。
材料力学习题及答案4-6
第四章弯曲应力判断图弯矩的值等于梁截面一侧所有外力的代数和。
（）负弯矩说明该截面弯矩值很小，在设计时可以忽略不计。
（）简支梁上向下的集中力对任意横截面均产生负弯矩。
（）横截面两侧所有外力对该截面形心力矩的代数和就是该截面的弯矩值。
（）梁的任一横截面上的弯矩在数值上等于该截面任一侧所有外力对该截面形心的力矩代数和。
（）在计算指定截面的剪力时，左段梁向下的荷载产生负剪力。
（）在计算指定截面的剪力时，右段梁向下的荷载产生正剪力。
（）梁纯弯曲时中性轴一定通过截面的形心。
（）简支梁上受一集中力偶作用，当集中力偶在不改变转向的条件下，在梁上任意移动时，弯矩图发生变化，剪力图不发生变化。
（）图示梁弯矩图的B点是二次抛物线的顶点。
（）图示梁段上集中力偶作用点两侧的弯矩直线一定平行。
（）(M图)下列三种斜梁A截面的剪力均相同。
（）l/2l/2l/2l/2l/2l/2下列三种斜梁B截面的剪力均相同。
（）l/2l/2l/2l/2l/2l/2下列三种斜梁C截面的弯矩均相同。
（）l/2l/2l/2l/2l/2l/2梁弯曲时的内力有剪力和弯矩，剪力的方向总是和横截面相切，而弯矩的作用面总是垂直于横截面。
（）一端（或两端）向支座外伸出的简支梁叫做外伸梁。
（）##√悬臂梁的一端固定，另一端为自由端。
（）##√弯矩的作用面与梁的横截面垂直，它们的大小及正负由截面一侧的外力确定。
（）##√弯曲时剪力对细长梁的强度影响很小，所以在一般工程计算中可忽略。
（）##√图示，外伸梁BC段受力F作用而发生弯曲变形，AB段无外力而不产生弯曲变形（）##×由于弯矩是垂直于横截面的内力的合力偶矩，所以弯矩必然在横截面上形成正应力。
（）##√抗弯截面系数是反映梁横截面抵抗弯曲变形的一个几何量，它的大小与梁的材料有关。
（）##×无论梁的截面形状如何，只要截面面积相等，则抗弯截面系数就相等。
（）##×梁弯曲变形时，弯矩最大的截面一定是危险截面。
材料力学习题第六章应力状态分析答案详解
材料⼒学习题第六章应⼒状态分析答案详解第6章应⼒状态分析⼀、选择题1、对于图⽰各点应⼒状态，属于单向应⼒状态的是（A ）。
20（MPa ）20d20（A ）a 点；（B ）b 点；（C ）c 点；（D ）d 点。
2、在平⾯应⼒状态下，对于任意两斜截⾯上的正应⼒αβσσ=成⽴的充分必要条件，有下列四种答案，正确答案是（ B ）。
（A ）,0x y xy σστ=≠；（B ）,0x y xy σστ==；（C ）,0x y xy σστ≠=；（D ）x y xy σστ==。
3、已知单元体AB 、BC ⾯上只作⽤有切应⼒τ，现关于AC ⾯上应⼒有下列四种答案，正确答案是（ C ）。
（A ）AC AC /2,0ττσ==；（B ）AC AC /2,/2ττσ==；（C ）AC AC /2,/2ττσ==；（D ）AC AC /2,/2ττσ=-=。
4、矩形截⾯简⽀梁受⼒如图（a ）所⽰，横截⾯上各点的应⼒状态如图（b ）所⽰。
关于它们的正确性，现有四种答案，正确答案是（ D ）。
(b)(a)（A）点1、2的应⼒状态是正确的；（B）点2、3的应⼒状态是正确的；（C）点3、4的应⼒状态是正确的；（D）点1、5的应⼒状态是正确的。
5、对于图⽰三种应⼒状态（a）、（b）、（c）之间的关系，有下列四种答案，正确答案是（ D ）。
τ(a) (b)(c)（A）三种应⼒状态均相同；（B）三种应⼒状态均不同；（C）（b）和（c）相同；（D）（a）和（c）相同；6、关于图⽰主应⼒单元体的最⼤切应⼒作⽤⾯有下列四种答案，正确答案是（ B ）。
(A) (B) (D)(C)解答：maxτ发⽣在1σ成45o的斜截⾯上7、⼴义胡克定律适⽤范围，有下列四种答案，正确答案是（ C ）。
（A）脆性材料；（B）塑性材料；（C）材料为各向同性，且处于线弹性范围内；（D）任何材料；8、三个弹性常数之间的关系：/[2(1)]G E v =+ 适⽤于（ C ）。
材料力学习题 应力状态分析答案详解
13、在图示梁的A点测得梁在弹性范围内的纵横方向的线应变 、 后，所能算出的材料常数有（ D ）。
（A）只有E；（B）只有v；（C）只有G；（D）E、v和G均可算出。
解析：中间段为纯弯曲，A点为单向拉伸，
则
14、纯剪应力状态下，各向同性材料单元体的体积改变有四种答案，正确答案是（ C ）。
解答：
确定 ， 确定
6、 物体内某一点，载荷系统Ⅰ和载荷系统Ⅱ单独作用时产生的应力状态分别如图（a）和（b）所示。试求两载荷系统同时作用时（仍处于弹性小变形）的主单元体和主应力。
解答：
7、构件上某点处的应力状态如图所示。试求该点处的主应力及最大切应力之值，并画出三向应力状态的应力圆。
解答：
8、图示单元体，已知 、 及该点的最大主应力 。求该点的另外两个主应力 、 及最大切应力 。
解答：
确定
确定
2、已知应力状态如图。试求主应力及其方向角，并确定最大切应力值。
解答：
确定
所以 确定
3、图示单元体，求：（1）指定斜截面上的应力：（2）主应力大小，并将主平面标在单元体图上。
解答：
确定
所以 确定
4、用解析法求图示单元体ab面上的应力（ ），并求 及主应力。
解答：
5、试求图示单元体主应力及最大切应力，并将主平面在单元体上标出。
由第三强度理论 安全
10、直径为20mm的圆截面折杆受力情况如图所示，已知：F＝0.2kN，材料的许用应力为 。试用第三强度理论确定折杆的长度a的许用值。
解答：
在危险截面A上危险点在七上下边缘
由第三强度理论
取
11、AB、CD两杆互相垂直，在水平面内，C点的集中力2F及D点的集中力F与刚架平面垂直。已知F＝20kN，l＝1m，各杆直径相同d＝10cm， 。试按最大切应力强度理论校核强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料力学习题及答案 0 材料力学-学习指导及习题答案 第 一 章 绪论 1-1 图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为M的力偶作用。试问在杆件的任一横截面m-m上存在何种内力分量，并确定其大小。
解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量Mx，即扭矩，其大小等于M。
1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ。
解：应力p与斜截面m-m的法线的夹角α=10°，故 σ＝pcosα=120×cos10°=118.2MPa
τ＝psinα=120×sin10°=20.8MPa 1
1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为σmax=100 MPa，底边各点处的正应力均为零。试问杆件横截面上存在何种内力分量，并确定其大小。图中之C点为截面形心。
解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力
FN=100×106×0.04×0.1/2=200×103 N =200 kN 其力偶即为弯矩 Mz=200×(50-33.33)×10-3 =3.33 kN·m 1-4 板件的变形如图中虚线所示。试求棱边AB与AD的平均正应变及A点处直角BAD的切应变。
解： 2
第 二 章 轴向拉压应力 2-1试计算图示各杆的轴力，并指出其最大值。
解：(a) FNAB=F, FNBC=0, FN，max=F (b) FNAB=F, FNBC=－F, FN，max=F (c) FNAB=－2 kN, FN2BC=1 kN, FNCD=3 kN, FN，max=3 kN
(d) FNAB=1 kN, FNBC=－1 kN, FN，max=1 kN
2-2 图示阶梯形截面杆AC，承受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm。如欲使BC与AB段的正应力相同，试求BC段的直径。 3
解：因BC与AB段的正应力相同，故 2-3 图示轴向受拉等截面杆，横截面面积A=500 mm2，载荷F=50 kN。试求图示斜截面m-m上的正应力与切应力，以及杆内的最大正应力与最大切应力。
解： 4
2－4（2-11） 图示桁架，由圆截面杆1与杆2组成，并在节点A承受载荷F=80kN作用。杆1、杆2的直径分别为d1=30mm和d2=20mm，两杆的材料相同，屈服极限σ
s=320MPa，安全因数ns=2.0。试校核桁架的强度。
解：由A点的平衡方程
可求得1、2两杆的轴力分别为
由此可见，桁架满足强度条件。
2－5（2-14） 图示桁架，承受载荷F作用。试计算该载荷的许用值[F]。设各杆的横截面面积均为A，许用应力均为[σ]。 5
解：由C点的平衡条件 由B点的平衡条件 1杆轴力为最大，由其强度条件
2－6（2-17） 图示圆截面杆件,承受轴向拉力F作用。设拉杆的直径为d，端部墩头的直径为D，高度为h，试从强度方面考虑，建立三者间的合理比值。已知许用应力[σ]=120MPa，许用切应力[τ]=90MPa，许用挤压应力[σ
bs]=240MPa。
解：由正应力强度条件由切应力强度条件 由挤压强度条件 6
式(1)：式(3)得 式(1)：式(2)得 故 D：h：d=1.225：0.333：1
2－7（2-18） 图示摇臂，承受载荷F1与F2作用。试确定轴销B的直径d。已知载荷F1=50kN，F2=35.4kN，许用切应力[τ]=100MPa，许用挤压应力[σbs]=240MPa。
解：摇臂ABC受F1、F2及B点支座反力FB三力作用，根据三力平衡汇交定理知FB的方向如图（b）所示。由平
衡条件由切应力强度条件
由挤压强度条件
故轴销B的直径 7
第 三 章 轴向拉压变形 3-1 图示硬铝试样，厚度δ=2mm，试验段板宽b=20mm，标距l=70mm。在轴向拉F=6kN的作用下，测得试验段伸长Δl=0.15mm，板宽缩短Δb=0.014mm。试计算硬铝的弹性模量E与泊松比μ。
解：由胡克定律 8
3-2(3-5) 图示桁架，在节点A处承受载荷F作用。从试验中测得杆1与杆2的纵向正应变分别为ε
1=4.0×10-4与ε2=2.0×10-4。试确定载荷F及其方位角θ之值。已知杆1与杆2的横截面面积A1=A2=200mm2，弹性模量E1=E2=200GPa。
解：杆1与杆2的轴力（拉力）分别为 由A点的平衡条件 (1)2+(2)2并开根，便得 式(1)：式(2)得 9
3-3(3-6) 图示变宽度平板，承受轴向载荷F作用。试计算板的轴向变形。已知板的厚度为δ，长为l，左、右端的宽度分别为b1与b2，弹性模量为E。
解：
3-4(3-11) 图示刚性横梁AB，由钢丝绳并经无摩擦滑轮所支持。设钢丝绳的轴向刚度（即产生单位轴向变形所需之力）为k，试求当载荷F作用时端点B的铅垂位移。 10
解：设钢丝绳的拉力为T，则由横梁AB的平衡条件 钢丝绳伸长量 由图（b）可以看出，C点铅垂位移为Δl/3，D点铅垂位移为2Δl/3，则B点铅垂位移为Δl，
即 3-5(3-12) 试计算图示桁架节点A的水平与铅垂位移。设各杆各截面的拉压刚度均为EA。
解：(a) 各杆轴力及伸长（缩短量）分别为 因为3杆不变形，故A点水平位移为零，铅垂位移等于B点铅垂位移加2杆的
伸长量，即 (b) 各杆轴力及伸长分别为 A点的水平与铅垂位移分别为(注意AC杆轴力虽然为零，但对A位移有约束) 11
3-6(3-14) 图a所示桁架，材料的应力-应变关系可用方程σn=Bε表示（图b），其中n和B为由实验测定的已知常数。试求节点C的铅垂位移。设各杆的横截面面积均为A。
(a) (b) 解：2根杆的轴力都为 2根杆的伸长量都为
则节点C的铅垂位移
3-7(3-16) 图示结构，梁BD为刚体，杆1、杆2与杆3的横截面面积与材料均相同。在梁的中点C承受集中载荷F作用。试计算该点的水平与铅垂位移。已知载荷F=20kN， 12
各杆的横截面面积均为A=100mm2，弹性模量E=200GPa，梁长l=1000mm。
解：各杆轴力及变形分别为 梁BD作刚体平动，其上B、C、D三点位移相等 3-8(3-17) 图示桁架，在节点B和C作用一对大小相等、方向相反的载荷F。设各杆各截面的拉压刚度均为EA，试计算节点B和C间的相对位移ΔB/C。
解： 根据能量守恒定律，有 13
3-9(3-21) 由铝镁合金杆与钢质套管组成一复合杆，杆、管各载面的刚度分别为E1A1与E2A2。复合杆承受轴向载荷F作用，试计算铝镁合金杆与钢管横载面上的正应力以及杆的轴向变形。
解：设杆、管承受的压力分别为FN1、FN2，则 FN1+FN2=F (1)
变形协调条件为杆、管伸长量相同，即 联立求解方程(1)、(2)，得 杆、管横截面上的正应力分别为
杆的轴向变形 3-10(3-23) 图示结构，杆1与杆2的弹性模量均为E，横截面面积均为A，梁BC为刚体， 14
载荷F=20kN，许用拉应力[σt]=160MPa，许用压应力[σc]=110MPa。试确定各杆的横截面面积。
解：设杆1所受压力为FN1，杆2所受拉力为FN2，则由梁BC的平衡条件得
变形协调条件为杆1缩短量等于杆2伸长量，即 联立求解方程(1)、(2)得 因为杆1、杆2的轴力相等，而许用压应力小于许用拉应力，故由杆1的压应力强度条件得 15
3-11(3-25) 图示桁架，杆1、杆2与杆3分别用铸铁、铜和钢制成，许用应力分别为[σ1]=40MPa，[σ2]=60MPa，[σ3]=120MPa，弹性模量分别为E1=160GPa，E2=100GPa，E3=200GPa。若载荷F=160kN，A1=A2=2A3，试确定各杆的横截面面积。
解：设杆1、杆2、杆3的轴力分别为FN1(压)、FN2(拉)、FN3(拉)，则由C点的平衡条件 杆1、杆2的变形图如图(b)所示，变形协调条件为C点的垂
直位移等于杆3的伸长，即
联立求解式(1)、(2)、(3)得 16
由三杆的强度条件 注意到条件 A1=A2=2A3，取A1=A2=2A3=2448mm2。 3-12(3-30) 图示组合杆，由直径为30mm的钢杆套以外径为50mm、内径为30mm的铜管组成，二者由两个直径为10mm的铆钉连接在一起。铆接后，温度升高40°，试计算铆钉剪切面上的切应力。钢与铜的弹性模量分别为Es=200GPa与Ec=100GPa，线膨胀系数分别为αl s=12.5×10－６℃－１与αl c=16×10－６℃－１。
解：钢杆受拉、铜管受压，其轴力相等，设为FN，变形协调条件为钢杆和铜管的伸长量相等，即
铆钉剪切面上的切应力
