按照总体设计任务1-3制动器闸瓦间隙的测量与调整

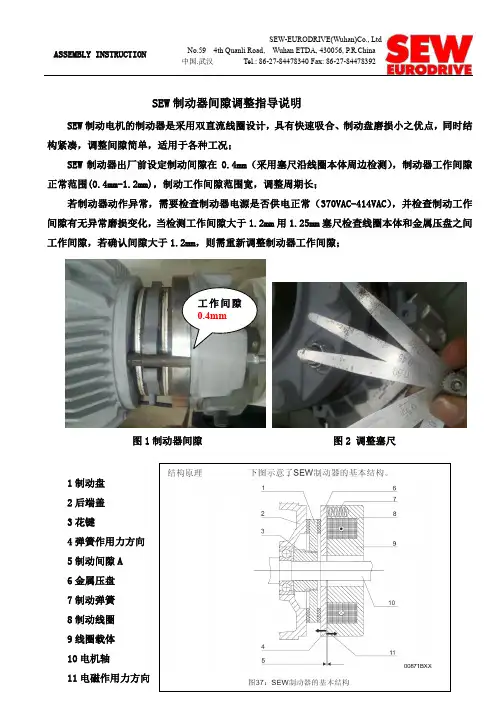

SEW制动器间隙调整说明手册
SEW 制动器间隙调整指导说明
SEW 制动电机的制动器是采用双直流线圈设计，具有快速吸合、制动盘磨损小之优点，同时结构紧凑，调整间隙简单，适用于各种工况；
SEW 制动器出厂前设定制动间隙在0.4mm （采用塞尺沿线圈本体周边检测），制动器工作间隙正常范围(0.4mm-1.2mm)，制动工作间隙范围宽，调整周期长；
若制动器动作异常，需要检查制动器电源是否供电正常（370VAC-414VAC ），并检查制动工作间隙有无异常磨损变化，当检测工作间隙大于1.2mm 用1.25mm 塞尺检查线圈本体和金属压盘之间工作间隙，若确认间隙大于1.2mm ，则需重新调整制动器工作间隙；
图1制动器间隙 图2 调整塞尺
1制动盘
2后端盖
3花键
4弹簧作用力方向
5制动间隙A
6金属压盘
7制动弹簧
8制动线圈
9线圈载体
10电机轴
11电磁作用力方向 工作间隙
0.4mm
图3 图4 调整间隙及手动释放方法：
1、采用19开口扳手顺时针旋转定位隔套b 约2圈，将三个定位隔套b 旋入后端盖约1.6mm ，采用22开口扳手顺时针旋转固定螺帽a ，依次均匀拧紧三个螺母a ，用0.4mm 塞尺插入线圈和金属压盘间，沿线圈圆周均匀检测，直至0.45mm 塞尺不进即可；
2、间隙检测完成，再依次反时针旋出三个定位隔套b ，拧出隔套b ，将螺帽a 和隔套b 锁紧线圈本体，线圈固定完成；
3、单个制动盘出厂标准厚度是14mm ，当其磨损后厚度低于10mm 后就需要更换；
4、在制动器没有通电情况下，可手动释放制动器（即顺时针旋转释放顶丝c ，将金属压盘带向线圈本体方向，让两者间工作间隙调整为零间隙，制动器手动释放，此时可灵活转动电机轴，满足检查、调试要求。
