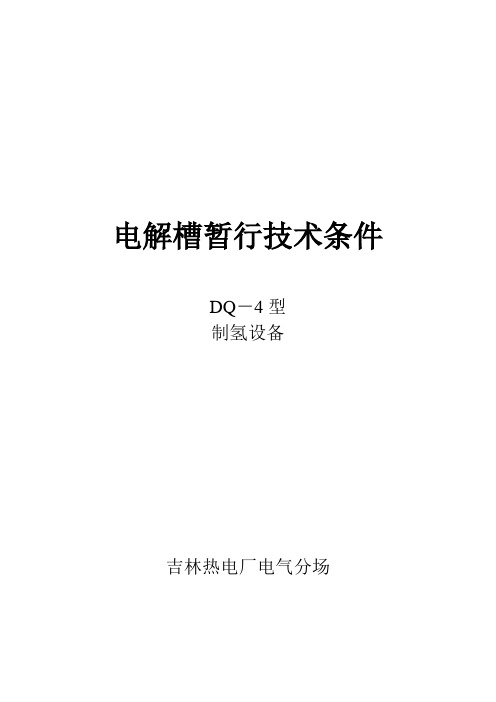

电解槽暂行技术条件
电解槽暂行技术条件DQ－4型制氢设备吉林热电厂电气分场一、总则：1、本暂行技术条件适用于DQ－4型制氢设备的电解槽。
2、电解槽是用来电解水以制取氢气和氧气的，气体压力为10公斤/厘米2。
电解槽为压滤机式结构，由30个电解隔间组成（包括隔膜框和电极）。
联接碱液及气体管道的接头均在槽的中部。
3、氢和氧或氢和空气组成混合气体后，都有极猛烈的爆炸力，因此设备及管路中，均不允许有氢和氧混合在一起，也不允许有氢气泄漏在室内。
二、技术要求及主要参数：4、电解槽工作压力10公斤/厘米2。
5、电解槽零部件须做水压强度试验，压力为15公斤/厘米2。
6、电解槽总装后须做密封试验，压力为10公斤/厘米2。
7、电解槽正常工作电压为直流65V，最高工作电压72伏。
8、电解槽正常工作电流为直流165安，最大工作电流330安。
9、用500V摇表测量电解槽对地之间，阴阳极间绝缘电阻。
10、电解槽中碱夜的正常工作温度75℃，最高不得超过85℃。
11、气体产量：⑴氢气：对应于正常工作参数时为2m3/h，最高产量4m3/h。
⑵氧气：对应于正常工作参数时为1m3/h，最高产量2m3/h。
12、电解槽总容积为0.15 m3。
13、气体总容积为0.03 m3（（在大气压力下）。
14、电解槽中碱夜浓度：用KOH时，浓度范围300～400克/升，浓度不应过高也不允许低于150克/升。
用NaOH时，正常浓度250克/升，浓度范围为200～260克/升。
电解液中碳酸盐混合物含量不得超过100毫克/升，铁离子不得多于3毫克/升，氯离子不得到于800毫克/升。
15、为了改善电解槽的工作情况（增高气体纯度，使电压下降等），可在电解槽投入运行的同时，向电解液内加入重铬酸钾（K2Cr2O2）2克/升，以后则每半年加1次。
16、向电解槽供给的凝结水中，铁离子不应超过1毫克/升，氯离子不应超过6毫克/升。
17、经过机械加工的零件，凡光洁度在花4以上的表面，均不应有毛刺，沟槽，凹陷，刻痕或其他缺陷，尖角均应去掉。
电解槽培训教程
电解槽培训教程接纲前言1结构简述2原理和使用3维护4故障处理前言DQ-4~10/1~5系列水电解制氢装置系哈尔滨机联氢能源装备制造有限公司的主要产品之一，具有自主知识产权。
本产品氢气产量4-10 Nm3/h，工作压力1.0-3.2Mpa。
适用于电力、冶金、化工、建材、电子等行业。
该产品是国内水电解制氢设备的更新换代产品，具有以下特点：氢气纯度高、单位电耗低、使用寿命长，主要技术指标均达到JB/T53144-1999的规定；具有内气、液道及“板框合一”的先进结构，主极板不在槽体密封环节上。
确保槽体不渗漏：电解液自然循环，不需昂贵的电解液屏蔽泵及计量系统，具有安全、可靠免维护等优点：主机与辅机集装于一体，整套装置体积小、占地少、重量轻、易维护、运行稳定、无噪音：辅机、管路、阀门均采用优质不锈钢制造。
氢气、氧气系统采用公司系列设计、定制的零泄漏专用阀门，在高温、高压及强腐蚀介质的工况条件下实现零泄漏关闭，品质卓越：控制系统采用国际先进的PLC（可编程控制器）、PID（智能数字调节器）进行。
实现对整套装置的工作液位、压力、温度、氢氧压差、自动补水、自动充氢等操作，具有液位、压力、温度超差越限连锁保护功能和在线氢中微量氧与氧中氢分析、在线氢气露点分析及数据采集功能，具有完备的自身保护功能。
符合国家电总颁布的《防止电力生产重大事故的二十五项重点要求》。
1结构简述1.1型号：DQ-10/3.2.00：1.2指标1.3规范及结构1.3.1:电解槽，型号；DQ10/1.0产量：氢气 10NM3/h氧气 5NM3/h纯度：氢气≥99.8%氧气≥99.3%工作压力： 1.0Mpa工作温度： 80~85 ℃直流电流： 530A直流电压： 100V制造日期： 09年6月制造编号： 0906008自重2333kg制造厂：哈尔滨机联氢能源装备制造有限公司水电解槽是双极性、压滤机式，整个电解槽体由极框组组成46个电解小室，每个极框组间由石棉隔膜隔开，并用聚四氟乙烯垫圈保证两极框组间密封和绝缘，极框组由板框、主极板、阴、阳副极板组成，所有的极框组用阴、阳端板夹持，由六根拉紧螺栓和弹簧盘压紧，以保证各极框组间可靠密封。
仪器操作流程电解槽的清洗与维护指南
仪器操作流程电解槽的清洗与维护指南一、前言在进行仪器操作流程时，电解槽的清洗与维护是十分重要的环节。
本文将为您介绍电解槽的清洗与维护指南，帮助您正确使用和保养电解槽，确保实验的准确性和持久性。
二、清洗流程1. 断电与安全措施在进行电解槽清洗前，请确保断开电源，并采取必要的安全措施，如戴上防护手套和护目镜，以防止意外发生。
2. 预处理首先，将电解槽内的溶液倒出，并使用纯水彻底冲洗，以去除残留的化学物质。
注意，避免倒出液体时溅到皮肤或眼睛中。
3. 溶液准备根据实验要求，准备适当的清洗溶液。
常用的清洗溶液包括酸性清洗剂、碱性清洗剂等。
请根据实际需要选择合适的清洗剂，并按照说明书中的比例将其溶解在纯水中。
4. 清洗操作将准备好的清洗溶液倒入电解槽中，确保电解槽内的表面均匀接触到清洗溶液。
然后，通过适当的方法（如搅拌、超声波等）使清洗溶液充分与电解槽内表面接触，以去除附着的污垢和沉淀物。
5. 冲洗与干燥清洗完成后，将清洗溶液倒出，并用纯水彻底冲洗电解槽，以确保槽内不留下任何清洗剂残留。
最后，用空气或纸巾将电解槽表面擦干，确保其干燥。
三、维护指南1. 定期检查定期检查电解槽的各个部件是否正常，包括阴阳极的连接是否松动、电解槽内是否有损坏或变形等。
如果发现任何异常情况，请及时进行修复或更换。
2. 温度控制在使用电解槽过程中，要严格控制电解槽的温度。
过高的温度可能导致仪器的过热，而过低的温度则可能影响反应效果。
因此，在使用过程中，要根据实验要求合理调节电解槽的温度。
3. 防腐措施电解槽的金属表面容易受到腐蚀，因此，应采取相应的防腐措施。
常用的防腐方法包括涂覆防腐层、电解槽内投放防腐剂等。
根据实际情况选择合适的防腐方法，并定期检查防腐措施的有效性。
4. 保养存储在使用电解槽之后，及时将其进行清洗，并妥善保养。
要尽量避免电解槽长时间暴露在湿气或腐蚀性物质中。
在存储电解槽时，应将其放置在干燥、通风的环境中，并定期进行检查和保养。
电化学工作站使用说明
电化学工作站使用说明一、电化学工作站介绍二、使用方法1.准备工作首先，检查电化学工作站的各个部分是否完好无损。
检查电解槽内是否有杂质，需要进行清洗。
然后，将电解槽放在工作台上，调整并安装好工作电极和对电极。
2.连接电力和电源将电化学工作站的电源线插入适配器的插座，然后将适配器插头插入电源插座。
接下来，将电化学工作站的电源线插入适配器的输出插口。
最后，将电解槽中的电极与适配器相连。
3.启动电化学工作站按下电化学工作站的启动按钮，待工作站开机成功后，进入主界面。
4.设置实验参数在主界面上，设置实验参数，包括电解液浓度、电压参数、电流参数等。
根据研究需求进行设置，并确保设置正确。
5.开始实验调整电解槽内的电解质，确保其完全浸没在电极中。
然后，按下开始实验按钮，电化学工作站开始自动进行实验。
在实验过程中，可以实时查看电流和电位的变化情况。
6.实验结束实验完成后，按下停止按钮，电化学工作站停止实验。
然后，断开电源、将电解槽清洗干净，并进行必要的数据记录和保存。
三、使用注意事项1.在使用电化学工作站之前，必须仔细阅读使用说明书，并按照规定的操作步骤进行操作。
2.检查电解槽和电极是否损坏，如有破损应及时更换。
3.在操作过程中，应遵循安全操作规程，注意避免发生液体溅射和触电等事故。
戴上实验手套和护目镜进行操作。
4.严禁将电解槽中的电解液直接接触皮肤和眼睛，如不慎接触，应立即用大量的清水冲洗，如有必要应及时就医。
5.在实验过程中，不可随意更改实验参数，必须按照实验设计要求进行操作。
6.实验结束后，应切断电源，清洗电解槽和电极，避免电解液残留，防止腐蚀和污染。
7.定期保养和维护电化学工作站，包括清洗电解槽、更换电解质和电极等。
8.学习电化学理论知识，了解并理解实验原理和实验结果的意义，做到实验有据可查。
总结：电化学工作站是一种用于电化学分析和电极反应研究的实验设备，具备自动控制和数据采集的功能。
使用电化学工作站时，必须仔细阅读使用说明书，并按照要求进行操作。
水电解制氢装置使用说明书-整流系统
水电解制氢装置使用说明书整流系统CNDQ-10／3.2用户：神华神东电力公司店塔电厂项目：神华神东电力公司店塔电厂制氢站中国船舶重工集团公司第七一八研究所2011年4月目录1 主要技术指标1.1 概述1.2 本装置适用工作条件1.3 主要参数2 结构和工作原理2.1 结构2.2 主回路工作原理2.3 触发回路工作原理3 安装和调试3.1 安装和接线3.2 调试4 操作规范4.1 整流柜开机前的准备工作4.2 开机运行4.3 稳压稳流切换操作4.4 关机操作4.5 紧急停车5 故障检查6 设备的保养与维护7 安全防护措施8 附录1 主要技术指标1.1 用途CNDQ-10型水电解制氢装置整流柜主要用于电化学工业作为水电解制氢设备的可调直流电源，也可用于一般工业用途要求稳压稳流的可调直流电源。
1.2 本装置适用于下列工作条件1)海拔高度不超过2000米;2)环境空气温度不超过+40℃，不低于+5℃；3)环境空气相对湿度不超过90%；4)运行地点无导电尘埃，无易爆炸气体；5)运行地点没有腐蚀金属和破坏绝缘的气体和蒸汽；6)无剧烈振动和冲击，垂直倾斜度不超过5度；7)户内使用。
1.3 主要参数1)交流输入电压(V)： 380；2)交流输入电流(A)： 120；3)直流输出电压(V) ：62；4)直流输出电流(A) ：1000；5)直流调压范围：50-100%；6)自动稳压范围：50-100%；7)自动稳流范围：10-100%；8)直流电压稳定精度：1%；9)直流电流稳定精度：1%；10)整流线路：三相桥式全控；11)效率：大于92%；12)功率因素可控硅全开通时可达0.9，在可控硅导通角减少时，功率因素降低；13)负荷种类：I级，100%额定直流电流连续；14)装置外形尺寸：长1000mm宽800mm高2200mm；15)装置的负荷能力2 结构和工作原理2.1 结构可控硅整流装置的主回路，控制回路和触发回路均装在一个柜子内，交流进线在柜子下部，直流输出铜排在柜子下部。
