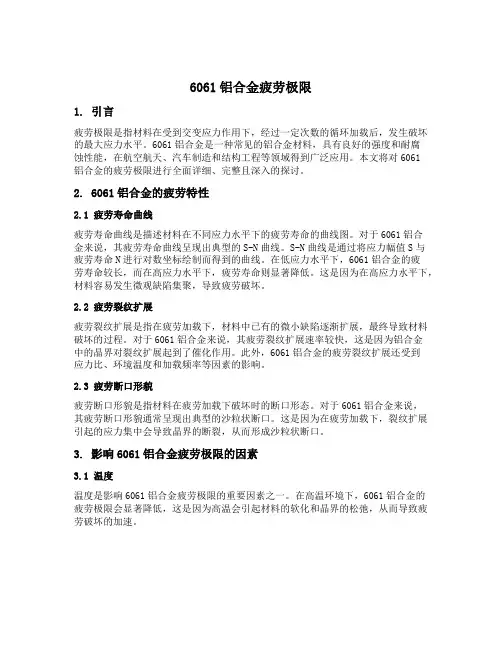

6061铝合金疲劳极限
6061铝合金疲劳极限1. 引言疲劳极限是指材料在受到交变应力作用下，经过一定次数的循环加载后，发生破坏的最大应力水平。
6061铝合金是一种常见的铝合金材料，具有良好的强度和耐腐蚀性能，在航空航天、汽车制造和结构工程等领域得到广泛应用。
本文将对6061铝合金的疲劳极限进行全面详细、完整且深入的探讨。
2. 6061铝合金的疲劳特性2.1 疲劳寿命曲线疲劳寿命曲线是描述材料在不同应力水平下的疲劳寿命的曲线图。
对于6061铝合金来说，其疲劳寿命曲线呈现出典型的S-N曲线。
S-N曲线是通过将应力幅值S与疲劳寿命N进行对数坐标绘制而得到的曲线。
在低应力水平下，6061铝合金的疲劳寿命较长，而在高应力水平下，疲劳寿命则显著降低。
这是因为在高应力水平下，材料容易发生微观缺陷集聚，导致疲劳破坏。
2.2 疲劳裂纹扩展疲劳裂纹扩展是指在疲劳加载下，材料中已有的微小缺陷逐渐扩展，最终导致材料破坏的过程。
对于6061铝合金来说，其疲劳裂纹扩展速率较快，这是因为铝合金中的晶界对裂纹扩展起到了催化作用。
此外，6061铝合金的疲劳裂纹扩展还受到应力比、环境温度和加载频率等因素的影响。
2.3 疲劳断口形貌疲劳断口形貌是指材料在疲劳加载下破坏时的断口形态。
对于6061铝合金来说，其疲劳断口形貌通常呈现出典型的沙粒状断口。
这是因为在疲劳加载下，裂纹扩展引起的应力集中会导致晶界的断裂，从而形成沙粒状断口。
3. 影响6061铝合金疲劳极限的因素3.1 温度温度是影响6061铝合金疲劳极限的重要因素之一。
在高温环境下，6061铝合金的疲劳极限会显著降低，这是因为高温会引起材料的软化和晶界的松弛，从而导致疲劳破坏的加速。
3.2 应力水平应力水平是指加载到材料上的应力大小。
对于6061铝合金来说，较低的应力水平会延长其疲劳寿命，而较高的应力水平则会显著降低其疲劳寿命。
这是因为在高应力水平下，材料中的缺陷更容易集聚，从而加速疲劳破坏的发生。
3.3 加载频率加载频率是指单位时间内加载的循环次数。

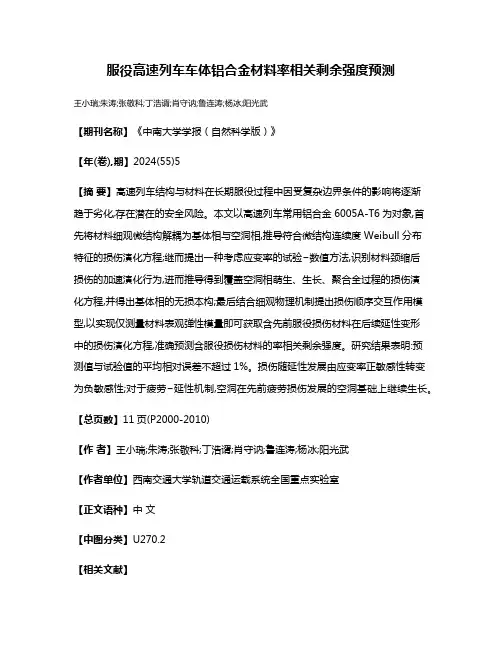

服役高速列车车体铝合金材料率相关剩余强度预测
服役高速列车车体铝合金材料率相关剩余强度预测王小瑞;朱涛;张敬科;丁浩谞;肖守讷;鲁连涛;杨冰;阳光武【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2024(55)5【摘要】高速列车结构与材料在长期服役过程中因受复杂边界条件的影响将逐渐趋于劣化,存在潜在的安全风险。
本文以高速列车常用铝合金6005A-T6为对象,首先将材料细观微结构解耦为基体相与空洞相,推导符合微结构连续度Weibull分布特征的损伤演化方程;继而提出一种考虑应变率的试验−数值方法,识别材料颈缩后损伤的加速演化行为,进而推导得到覆盖空洞相萌生、生长、聚合全过程的损伤演化方程,并得出基体相的无损本构;最后结合细观物理机制提出损伤顺序交互作用模型,以实现仅测量材料表观弹性模量即可获取含先前服役损伤材料在后续延性变形中的损伤演化方程,准确预测含服役损伤材料的率相关剩余强度。
研究结果表明:预测值与试验值的平均相对误差不超过1%。
损伤随延性发展由应变率正敏感性转变为负敏感性;对于疲劳−延性机制,空洞在先前疲劳损伤发展的空洞基础上继续生长。
【总页数】11页(P2000-2010)【作者】王小瑞;朱涛;张敬科;丁浩谞;肖守讷;鲁连涛;杨冰;阳光武【作者单位】西南交通大学轨道交通运载系统全国重点实验室【正文语种】中文【中图分类】U270.2【相关文献】1.高速列车车体服役状态残余应力超声波法无损测量及验证2.加速工况下铝合金高速动车组车体服役性能评估3.高速列车铝合金车体中铆钉和螺栓联接结构的强度分析4.高速列车铝合金车体强度可靠性安全系数分析方法5.高速磁浮列车复合材料车体部件强度分析及结构优化因版权原因，仅展示原文概要，查看原文内容请购买。
动车组高速列车用6005A铝合金车体型材挤压工艺
动车组高速列车用6005A铝合金车体型材挤压工艺林树春【摘要】为适应我国高速铁路发展的需要,开发了动车组高速列车用6005A铝合金车体型材,通过试验研究,优化了合金成分配比,确定了公司内部合金成分控制标准,优化了挤压工艺参数和模具设计、制造方案.生产出了内部组织和力学性能合格的高速列车用的6005A铝合金车体型材.【期刊名称】《轻合金加工技术》【年(卷),期】2012(040)003【总页数】3页(P45-47)【关键词】动车组高速列车;大截面车体型材;6005A铝合金【作者】林树春【作者单位】吉林麦达斯铝业有限公司技术开发部,吉林辽源136200【正文语种】中文【中图分类】TG379为了适应我国高速铁路的发展，根据铁道部动车组列车(车速200 km/h～380 km/h)的需求，吉林麦达斯铝业公司引进国外大型铝挤压机生产线，2001年开始研制大截面铝合金车体型材挤压生产工艺。
6005A铝合金是动车组列车的首选材料，该合金属于Al-Si-Mg系可热处理强化变形铝合金，可以经过在线淬火后人工时效获得中等强度，广泛用于动车组列车的车体及结构件。
车体铝合金型材多为超长度(20 m～26 m)、大截面、多腔空心、形状复杂的型材，对型材的尺寸和形位公差、综合性能和组织要求较高。
生产这种高质量的铝合金型材需要有55 MN以上的油压挤压机、在线精密淬火装置和28 m长精确控温时效炉等设备，以及成熟的挤压生产工艺。
1 试验方法1.1 工艺流程铸锭车皮→铸锭加热→挤压→牵引机随动牵引→在线淬火→热锯切中断→张力矫直→锯切定尺、去头尾→检验→人工时效。
试验采用经均匀化退火的优质6005A铝合金圆铸锭，车皮去除表面疏松、偏析及氧化皮。
用德国进口IAS感应加热炉对圆铸锭进行梯度加热，分别在55 MN双动油压挤压机、75 MN单动油压挤压机和110 MN双动油压挤压机上等温、等速挤压，对挤压铝合金型材进行在线淬火，经拉伸矫直、精整后进行人工时效处理。
铁路用高强度铸造铝合金的研究
北京交通大学硕士学位论文铁路用高强度铸造铝合金的研究姓名：徐超申请学位级别：硕士专业：材料物理化学指导教师：韩建民;李卫京20050301摘要摘要高速列车已经成为我国铁路交通的发展方向，车辆轻量化是高速列车的关键技术之一。
目前，我国车辆零部件所用的材料主要是钢铁材料，使车辆的重量较重，已限制了我国高速列车的发展。
因此，开发出能够替代现有钢铁材料的新型轻质材料具有重要的理沦和实际意义。
铝是实现轻量化的首选材料。
但是，我国目前已有的铝合金材料的技术经济性与我国高速列车的要求还有一定的差距。
为了丌发出一种能在高速列车上应用的高强度铸造铝合金，本论文以Ａｌｃｕ系合金为基础，在理论分析和试验的基础上，确定了铝合金中基本元素的成分范围，考察了加入Ｍ异、Ｓｉ、稀土等元素的作用和效果，测试了合金的力学性能与铸造性能，观察并分析了合金的金相和断口组织，可以得出以下主要结论：１）元素Ｍｇ能显著提高合金的抗拉强度，但降低合金的延伸率、冲击韧性和铸造性能；２）元素Ｓｉ能显著提高合金铸造性能，但降低合金的力学性能：３）稀土对合金具有良好的变质细化作用，不仅使ａ（Ａ１）晶粒和共晶组织得到一定程度的细化，而且使针、片状的共晶硅变成了粒状；４）在加入量相同的情况下（０．２％Ｔｉ），Ａ卜Ｔｉ—ｃ对合金的变质细化效果要优于Ａｌ—Ｔｉ～Ｂ对合金的变质细化效果。
关键词：高速列车高强铸造铝合金力学性能铸造性能变质细化效果ＡｂｓｔｒａｃｔＨｉｇｈ—ｓｐｅｅｄｔｒａｉｎｉｓｔｈｅｄｅｖｅｌｏｐｉｎｇｔｒｅｎｄｏｆｒａｉｌｗａｙｔｒａｎｓｐｏｒｔａｔｉｏｎｉｎｃｈｉｎａ，ｏｆｗｈｉｃｈｗｅｉｇｈｔｒｅｄｕｃｔｉｏｎｉＳｏｎｅｏｆｔｈｅｋｅｙｔｅｃｈｎｉｑｕｅｓｏｆＨｉｇｈ—ｓｐｅｅｄｔｒａｉｎ．Ｎｏｗａｄａｙｓｉｎｏｕｒｃｏｕｎｔｒｙ，ｍｏｓｔｍａｔｅｒｉａｌＳＵｓｅｄｉｎｔｈｅｐａｒｔＳｏｆｔｒａｉｎｓａｒｅｉｒｏｎａｎｄｓｔｅｅｌ，ｗｈｉｃｈｍａｋｅｔｈｅｔｒａｉｎｈａｖｅｈｉｇｈｗｅｉｇｈｔ，ａｎｄ１ｉｍｉｔｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｈｉｇｈ—ｓｐｅｅｄｔｒａｉｎ．Ｔｈｅｒｅｆｏｒｅ，ｉｔｉＳｏｆｇｒｅａｔｔｈｅｏｒｅｔｉｃａ］ａｎｄｐｒａｃｔｉｃａｌｓｉｇｎｉｆｉｃａｎｃｅｔｏｅｘｐｌｏｒｅｎｅｗｌｉｇｈｔｅｒｍａｔｅｒｉａｌｔｏｔａｋｅｔｈｅｐｌａｃｅｏｆｃｕｒｒｅｎｔＳｔｅｅｌｍａｔｅｒｉａｌ．ＡｌｕｍｉｎｕｍａｌｌｏｙｉＳｔｈｅｏｐｔｉｍｕｍｍａｔｅｒｉａｌｆｏｒｗｅｉｇｈｔｒｅｄｕｃｔｉｏｎ．ｔｔｏｗｅｖｅｒ，ｔｅｃｈｎｉｃａｌａｎｄｅｃｏｎｏｍｉｃｔａｒｇｅｔｏｆｔｈｅｐｒｅｓｅｎｔｌｙｅｘｉｓｔｉｎｇａｌｕｍｉｈｕｍａｌｌｏｙｃａｎ’ｔｍｅｅｔｔｈｅｒｅｑｕｉｒｅｍｅｎｔｏｆｈｉｇｈ—ｓｐｅｅｄｔｒａｉｎｓ．Ｉｎｏｒｄｅｒｔｏｄｅｖｅｌｏｐａｎｅｗｈｉｇｈｓｔｒｅｎｇｔｈｃａｓｔｉｎｇａｌｕｍｉｎｕｍａｌｌｏｙ，ｏｎｔｈｅｂａｓｅｏｆＡｌ—Ｃｕｓｅｒｉｅｓａｌｌｏｙ．ｃｏｍｐｏｓｉｔｉｏｎｒａｎｇｅｏｆｆｕｎｄａｍｅｎｔａｌｅｌｅｍｅｎｔｓｏｆａｌｕｍｉｎｕｍａｌｌｏｙｉＳｄｅｔｅｒｍｉｎｅｄｂｙｔｈｅｏｒｙａｎａｌｙｓｉＳａｎｄｅｘｐｅｒｉｍｅｎｔ．ＴｈｅｉｎｆｌｕｅｎｃｅａｎｄｅｆｆｅｃｔｏｆｅｌｅｍｅｎｔｓｏｆＭｇ，Ｓｉａｎｄｒａｒｅｅａｒｔｈａｒｅｏｂｓｅｒｖｅｄｂｙｔｅｓｔｉｎｇｉｔｓｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓａｎｄｃａｓｔｉｎｇｐｒｏｐｅｒｔｉｅｓ．ＭｅｔａｌｌｕｒｇｉｃａｌｓｔｒｕｃｔｕｒｅｓａｎｄｆｒａｃｔｏｇｒａｐｈｏｆａｌｌｏｙａｒｅａｌＳＯｏｂｓｅｒｖｅｄ．ＭａｉｎｃｏｎｅｌｕｓｉｏｎｓｃａｎｂｅｄｒａｗｎａｓｆｏｌｉＯＷＳ：１）ＭｇｅｌｅｍｅｎｔｃａｎＳｉｇｎｉｆｉｃａｎｔｌＹｉｎｃｒｅａｓｅｔｈｅｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈｏｆａｌｌｏｙ，ｂｕｔｄｅｃｒｅａｓｅｔｈｅｅｌｏｎｇａｔｉｏｎ，ｉｍｐａｃｔｄｕｃｔｉｌｉｔｙａｎｄｃａｓｔｉｎｇｐｒｏｐｅｒｔｉｅｓ：２）Ｓｉｅｌｅｍｅｎｔｃａｎｉｎｃｒｅａｓｅｃａｓｔｉｎｇｐｒｏｐｅｒｔｉｅｓｏｆａｌｌｏｙ，ｂｕｔｄｅｃｒｅａｓｅｉｔｓｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓ：３）Ｒａｒｅｅａｒｔｈｈａｖｅｇｏｏｄｍｏｄｉｆｉｃａｔｉｏｎａｎｄｒｅｆｉｎｅｍｅｎｔｅｆｆｅｃｔ．ＩｔｃａｎｎｏｔｏｎｌＹｒｅｆｉｎｅｔｈｅａ（Ａ１）ｇｒａｉｎａｎｄｅｕｔｅｃｔｉｃｓｔｒｕｃｔｕｒｅｔｏｓｏｍｅｅｘｔｅｎｔｂｕｔａｌＳＯｔｕｒｎｔｈｅｎｅｅｄｌｅ一１ｉｋｅａｎｄｌａｍｉｎａｒｅｕｔｅｃｔｉｅＳｉｔｏｇｒａｎｕｌａｒＳｉ．４）Ｕｎｄｅｒｔｈｅｃｏｎｄｉｔｉｏｎｏｆｓａｍｅａｄｄｉｔｉｏｎ（０．２％Ｔｉ），ｔｈｅｒｅｆｉｎｅｍｅｎｔｅｆｆｅｃｔｏｆＡ１一Ｔｉ－ＣｔｏｔｈｅａｌｌｏｙｉＳｂｅｔｔｅｒｔｈａｎｔｈａｔｏｆＡｌ—Ｔｉ—Ｂ．ＫｅｙＷｏｒｄｓ：Ｈｉｇｈ—ｓｐｅｅｄｔｒａｉｎ，ｈｉｇｈｓｔｒｅｎｇｔｈｃａｓｔａｌｕｍｉｎｎｍａｌｌｏｙ，ｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｙ，ｃａｓｔｉｎｇｐｒｏｐｅｒｔｙ，ｍｏｄｉｆｉｃａｔｉｏｎａｎｄｒｅｆｉｎｅｍｅｎｔｅｆｆｅｃｔ２第一章绪论第一章绪论高速列车已经成为我国铁路交通的发展方向，高速铁路的发展对车辆零部件材料提出了更高的要求。
6005A铝合金CMT焊接接头微观组织和疲劳裂纹萌生
6005A铝合金CMT焊接接头微观组织和疲劳裂纹萌生刘浩博;杨尚磊;王远;谢超杰【摘要】使用冷金属过渡(CMT)焊接技术对6005A铝合金进行焊接,获得成形良好的焊接接头.应用光学显微镜、显微硬度仪、扫描电子显微镜和能谱分析仪研究接头的微观组织、硬度和疲劳性能.结果表明:接头焊缝区以小尺寸的等轴晶和胞状树枝晶为主;熔合区存在明显的熔合线;近熔合线附近的热影响区中晶粒发生明显的粗化.接头显微硬度显示,热影响区中软化区是整个焊接接头的最薄弱区域.维氏硬度(HV)最低,为55,焊缝区为70.疲劳试样表面分析发现焊缝中存在长条状的第二相粒子,经能谱分析为AlSiFe相,在循环载荷的作用下,该相内部萌生了微裂纹,但并未扩展,说明该相对接头的疲劳性能影响不大.【期刊名称】《上海工程技术大学学报》【年(卷),期】2017(031)004【总页数】5页(P307-310,346)【关键词】冷金属过渡焊;微观组织;显微硬度;疲劳裂纹萌生【作者】刘浩博;杨尚磊;王远;谢超杰【作者单位】上海工程技术大学材料工程学院,上海201620;上海工程技术大学材料工程学院,上海201620;上海工程技术大学材料工程学院,上海201620;上海工程技术大学材料工程学院,上海201620【正文语种】中文【中图分类】TG453近年来,随着经济的发展,人们越来越认识到环境保护的重要性,低碳环保、节能减排已然深入人心,同时也被列为政府工作重点.这对汽车、列车等主要能源消耗行业提出了更高的要求,实现车身轻量化迫在眉睫.铝(Al)是地壳中含量最多的金属元素,经过合金处理后得到的铝合金具有质量轻、强度高、抗冲击性能好、耐腐蚀、耐磨和易加工等优点，因此越来越多的企业开始使用铝合金来代替传统的钢材.6005A铝合金属于可热处理强化的Al-Mg-Si系列铝合金,具有较高的强度和良好的机械加工特性,且焊接性能优良,主要用于高铁、汽车的车架、车身以及部分零部件[1-2].目前,铝合金的焊接方法主要是搅拌摩擦焊和电弧焊，但是这两种方法在焊接过程中均存在缺陷.本文使用的冷金属过渡(Cold Metal Transfer,CMT)焊接是Fronius 公司在2004年推出的一种新型的电弧焊接方法,该方法基于熔化极气体保护焊,是一种适合薄板的无飞溅、低热输入的新型焊接技术.在焊接过程中通过短路过渡时焊丝的回抽和电流的减小实现冷热交替焊接,从而减少热输入[3].国内外众多学者对CMT焊接铝合金进行了研究,如 Shu 等[4]研究了厚板铝合金CMT的焊接,并利用有限元模拟技术分析了焊接残余应力,结果发现利用CMT焊接厚板铝合金容易出现残余应力的集中.Pickin等[5]实现了间隙2 mm的铝合金薄板CMT搭接焊接,且成形良好,说明CMT对焊接结构的工装要求较低,大大拓展了其使用范围.尽管对CMT 焊接铝合金的相关研究较多,但是关于6005A铝合金的CMT焊接性能,尤其是对焊接接头的疲劳性能的研究仍不多见.本文对6005A 铝合金CMT焊接接头微观组织和疲劳裂纹萌生及扩展特征进行了系统研究,以期对6005A铝合金的应用有一定的指导意义.1 材料和试验1.1 试验材料母材为厚度3 mm的6005A扎制铝合金薄板,T6热处理状态.保护气体为氩气(Ar).焊丝型号为ER4043合金,直径为1.2 mm.母材和焊丝的化学成分(质量分数ω，%)见表1.表1 母材和焊丝的化学成分Table 1 Chemical composition of base metal and wire %材料AlMgSiZnFeCuMnCrTi6005A余量0．40～0．700．50～0．90≤0．20≤0．35≤0．30≤0．50≤0．30≤0．10ER4043余量≤0．054．50～6．00≤0．10≤0．80≤0．30≤0．05—≤0．20从表1可以看出,6005A铝合金中的主要添加元素是镁(Mg)和硅(Si),这是所有6系铝合金的主要添加元素,目的是在进行热处理的过程中生成Mg2Si强化相以提高6005A铝合金母材的力学性能.而铜(Cu)元素则是6005A铝合金中独有的一种添加元素,Cu的加入可以提高强化相的密度从而提升材料性能[6].而铁(Fe)、锰(Mn)元素则是以杂质元素的身份存在于母材基体中,会生成较大的第二相粒子,这些第二相粒子容易成为疲劳微裂纹的萌生点.1.2 试验方法焊接试验采用机器人CMT焊接方法,母材对接无间隙,坡口为70°,钝边为1 mm,单道焊接.焊接电流、电压、速度分别为94 A、17.8 V、0.36 m/min(在进行多组试验后选取了最优成形下的试验参数).金相试样使用Keller试剂(2.5 mL硝酸(HNO3)+1.5 mL盐酸(HCl)+1 mL氢氟酸(HF)+95 mL水(H2O))进行腐蚀,之后在显微镜(VHK-600K)下对焊缝、热影响区、母材等区域进行观察.焊接接头疲劳试样尺寸如图1所示.图1 焊接接头疲劳试样尺寸Fig.1 Schematic of welded joint fatigue specimen 疲劳试验在Zwick高频疲劳机上进行.为了观察表面疲劳裂纹的萌生和扩展,每个疲劳试样都必须进行抛光处理.疲劳试验结束后,使用扫描电子显微镜和能谱分析仪对疲劳试样进行分析.2 结果与分析2.1 焊接接头的微观组织分析焊接接头微观组织如图2所示.图2(a)是焊缝中心(WZ)处的微观组织图,从图中可以看出焊缝中心处等轴晶尺寸较小,且数量不多,多为100 μm以下的胞状树枝晶.这些胞状树枝晶的尺寸、大小不一,生长方向各有不同，且横向生长出的二次分支很短,除了少量的等轴晶和大量的胞状树枝晶外,焊缝中心还存在很多的小晶粒,尺寸约为10 μm，这些小晶粒一般分布于大晶粒之间.焊缝中心没有大晶粒的原因是由于CMT焊接过程中电弧搅拌作用强烈,使得晶粒无法长大.图2(b)是焊缝熔合区(FZ)的微观组织图.图中，左边是焊缝,右边是热影响区(HAZ),白色虚线是熔合线,熔合区是所有熔化焊焊接接头都存在的一个区域.从图2(b)中可以看到熔合区左边的晶粒多为胞状树枝晶,长度约为100 μm,方向均朝向焊缝中心,这与焊接过程中焊缝区中的温度梯度方向有关.同时在熔合线处存在明显的竞争生长与联生结晶特征,见图中方框中标出的区域.图2(c)是母材(BM)的微观组织图.从图中可以看出母材中晶粒呈长条状,说明母材是典型的轧制母材,轧制方向为从左到右.图中白色圆圈内还可以看到许多黑色的小颗粒,尺寸约为5 μm,形状不一,但是多为块状.根据Kumar等[7]的研究成果和后续的能谱分析可以断定其为AlSiFe相.该相不是6005A铝合金中的主要强化相,而是杂质Fe与母材Al以及残余的Si在母材进行热处理过程中生成的一种杂质相.当该相尺寸较小时,对母材的力学性能影响不大,如果尺寸过大则会影响到母材的性能.母材的晶粒长度和宽度可以按照图中多个晶粒的平均值求出,分别为100和10 μm.图2(b)中HAZ的晶粒尺寸可以由多个晶粒的平均值得出，分别为50和55 μm.由此可以看出，HAZ中的晶粒在熔池热循环的作用下出现了明显的长大,这种情况会严重降低接头的力学性能.同时在图2(b)中HAZ区域看不到任何AlSiFe相的存在,这说明HAZ在近焊缝区域内出现了AlSiFe相回溶.图2 焊接接头微观组织Fig.2 Microstructures of welded joint2.2 焊接接头硬度分析6005A铝合金CMT焊接接头的维氏硬度(HV)曲线如图3所示.图3 焊接接头硬度分布Fig.3 Hardness distribution of welded joint由图可知,整个曲线呈现V字形,坐标原点代表焊缝中心,横坐标代表距离焊缝中心的位置.从曲线分布上看,接头明显分为焊缝区和热影响区，其中过渡区为熔合区.焊缝区长度为3 mm左右,平均硬度为70.在距离焊缝中心3 mm处硬度陡降至50,结合图2(b)可以知道该位置是熔合区,这里的化学元素在熔池热作用的影响下极度不均匀,导致力学性能显著下降.以该点作为分界线向右进入热影响区,硬度上升至80;到6 mm处开始下降,最低至40;随后上下波动,平均硬度保持在55;到9 mm处又开始上升;13 mm处达到母材的硬度90，之后趋于稳定,说明13 mm位置点是母材和热影响区的交接点.在HAZ中距离焊缝中心6～10 mm的区域内,硬度一直保持在55左右,最低点甚至低于熔合区,仅为40,称之为软化区.铝合金焊接接头中产生软化区是由于材料在焊接过程中强化相出现了回溶和再析出造成的.这种现象使得软化区成为整个焊接接头中最薄弱的环节，但这种情况可以通过焊后热处理进行改善.2.3 焊接接头表面裂纹萌生分析焊接接头疲劳试样表面裂纹萌生及第二相粒子能谱图如图4所示.从图4(a)中可以看到许多白色的长条状第二相粒子,长度为15 μm左右,宽度为1 μm左右.经能谱分析发现是AlSiFe相粒子，如图4(b)所示,属于杂质相，其化学成分见表2.从微观组织分析中可以发现，在母材中存在较多的AlSiFe相粒子,这些粒子的尺寸为5 μm左右,呈不规则的块状.在电弧作用下,母材发生熔化,第二相粒子也一起熔化,但是在熔池冷却的过程中,Fe和焊丝中添加的Si受到基体结晶的排挤发生聚集,即发生了偏析,最后生成不同于母材中第二相粒子形状的长条状相.图4 焊接接头表面裂纹萌生位置及第二相粒子能谱图Fig.4 Crack initiationposition on surface of welded jointand second phase energy spectrum表2 第二相粒子的化学成分Table 2 Chemical composition of second-phase particle成分ω/%Al68．7Si25．6Fe5．7在这些粒子内部可以发现不止一处微裂纹,这些微裂纹几乎贯穿了整个第二相粒子.而且在一些第二相粒子中裂纹附近可以看到有明显的滑移线,即滑移线与第二相粒子的相交的地方会产生微裂纹.这是由于试样在受到疲劳循环载荷的作用时,焊接接头中部分晶粒内部的位错源被激活,开始向外释放位错,这些位错在遇到第二相粒子后会受到第二相粒子的钉扎作用而无法继续向前运动,导致其在第二相粒子处不断塞积,当塞积的位错超过一定界限后便会使第二相粒子断裂.但研究发现,所有第二相粒子中的裂纹都没有进一步的扩展,这说明位错塞积在破坏第二相粒子后能量得到了释放,剩余的能量不足以促使裂纹的进一步扩展,因此微裂纹只局限于第二相粒子内部.在图4(a)右上角的位置同样发现了一条第二相粒子,这条第二相粒子尺寸略小,且长度方向几乎垂直于其他粒子,在这个第二相粒子中没有观察到微裂纹的存在,这说明不是所有的第二相粒子在循环载荷作用下都会产生微裂纹,还要考虑其尺寸和方向.因此可以判断,AlSiFe相粒子对焊接接头的疲劳性能影响不大,甚至可以通过钉扎位错而提升材料的强度.3 结语1) 焊接接头分为焊缝区和热影响区，其中过渡区为熔合区.焊缝中心的组织以等轴晶和胞状树枝晶为主,且尺寸较小;近熔合线的焊缝区主要是小尺寸胞状晶;热影响区的晶粒发生了明显粗化;母材为轧制材料,含有AlSiFe第二相粒子.焊缝区中晶粒尺寸较小说明CMT焊接技术具有一定的细晶作用,可以有效提高接头性能.2) 从硬度曲线上看,热影响区长度为10 mm,且存在软化区,软化区硬度值最低,为55;焊缝处平均硬度为70;母材硬度值为90.软化区的存在会严重影响焊接接头的力学性能,可以通过焊后热处理进行改善.3) 在疲劳试样中，焊缝位置表面存在长条状的AlSiFe第二相粒子,且大部分粒子内部萌生了微裂纹,但是微裂纹未进一步扩展,说明该第二相粒子对接头的疲劳性能影响不大.参考文献:[1] 刘杰,杨景宏,王炎金,等.35 mm厚板铝合金搅拌摩擦焊接头组织和性能[J].焊接学报,2012,33(6):101-104.[2] 王炎金.铝合金车体焊接工艺[M].北京:机械工业出版社,2009.[3] HUANG J Q,XUE L,HUANG J F,et al.Arc behavior and joints performance of CMT welding process in hyperbaric atmosphere[J].Acta Metallurgica Sinica,2016,52(1):93-99.[4] SHU F Y,TIAN Z,LYU Y H,et al.Prediction of vulnerable zones based on residual stress and microstructure in CMT welded aluminum alloyjoin[J].Transactions of Nonferrous Metals Society of China,2015,25(8):2701-2707.[5] PICKIN,C G,WILLIAMS,S W,LUNT,M.Characterisation of the cold metal transfer(CMT)process and its application for low dilutioncladding[J].Journal of Materials Processing Technology，2011,211(3),496-502.[6] DING L P,JIA Z H,LIU Y Y,et al.The influence of Cu addition and pre-straining on the natural aging and bake hardening response of Al-Mg-Si alloys[J].Journal of Alloys and Compounds,2016,688:362-367.[7] KUMAR N,GOEL S,JAYAGANTHAN R,et al.Effect of solution treatmenton mechanical and corrosion behaviors of 6082-T6 Alalloy[J].Metallography Microstructure Analysis,2015,4(5):411-422.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
疲劳性能；疲劳裂纹萌生中图分类号：UCHINA RAILWAY S文章编号：10 01—4632 (2014) 01 — 0067 —0 5咼速列车用6 0 6 5 A 铝合金超咼周疲劳性能试验研究闫桂玲，王弘，康国政，代景安(西南交通大学力学与工程学院，四川成都6 1 0 0 3 1) 摘 要：对圆柱形和板状2种6 0 6 5 A 铝合金试件进行20kHz, 06 010周次的对称拉压超声疲劳试验，并用扫描电镜显微分析技术分析疲劳断口。
结果表明：这2种形状的6065A 铝合金试件的S —N 曲线与传统无限寿命型疲劳曲线不同，而是呈现阶梯下降型特征，疲劳寿命大于10周次的试件仍会发生疲劳断裂；试件的疲劳裂纹以剪切方式沿与试件轴向成约4 5 °方向扩展；圆柱形试件S —N 曲线的阶梯下降型特征对应着疲劳裂纹的双萌生机制，在疲劳寿命较低的低周、高周阶段，试件表面局部应力或应变集中区成为 疲劳裂纹源；在寿命较高的超高周阶段，试件次表面或内部存在的缺陷成为疲劳裂 纹萌生有利的位置；板状试件的疲劳性能明显低于圆柱形试件，其疲劳裂纹呈现多 源形核特征，且以表面裂纹萌生为主。
关键词：高速列车；铝合金；超高周;第35卷, 中国铁道科学VO1.35NO.1CIENCE Janu20270.41:TG111.8 文献标识码：A doi：10.3969/jissn.1001—4632.2014.01.11 收稿日期：20 13 — 01—20 ;修订日期：2013 — 11 —01 基金项目：国家自然科学基金资助项目（8 7 2 1 7 5 ）;国家重点实验室自主研究课题项目（2011T PL_Z03) 作者简介：闫桂玲（7 9 —），女，河北保定人，博士研究生。
目前，我国高速列车车体和转向架结构均采用钢板焊接结构或铝合金焊接结构，从而大大降低了车体的重量。
除了要求轻质之外，高速列车用铝合金还必须具有更高的强度、韧性、耐疲劳、抗裂纹等性能。
用于机车车辆的铝合金主要有6 心＞和7心＞系列合金，如用于高速列车车体的6 0 0 5和7 0 0 3等型号的铝合金［1］。
目前，我国高速列车的速度已经超过了 3 0 0 km 山一1,这对其车体材料的实际使用寿命提出了更高的要求。
对碳钢、高强度钢和铝合金等材料进行的大于107周次的超高周疲劳试验研究结果表明，直到10 10周次疲劳破坏仍会发生［2-8］。
因此，研究高速列车用6 0 6 5 A铝合金1010周次内的超高周疲劳性能，对列车构件的疲劳寿命预测、损伤容限设计和可靠性评定都具有非常31 . 6重要的意义。
本文对圆柱形和板形6 0 6 5 A 铝合金试件分别进行对称拉压超 声疲劳试验和试件断口扫描电镜显微分析的微观试验，从而揭示6 0 6 5 A 铝合金 的超高周疲劳性能及其疲劳断裂机理。
1 试件和试验方法试件的材料为6 0 6 5 A 铝合金，其化学成分5 Mn , 0 . 4〜0. 7 M g,0 . 3 C r , 0 . 2 Z n , 0 .弹性模量/G P a 屈服强度/ M P a 断裂强度/M P a 密度/ ( k g m — 3 )断后伸长率/%断面收 缩率/% 6 73 5.9对称拉压超声疲劳试验中使用的试件有圆柱形和板状2种，如图1所示。
试件尺寸需满足系统谐振条件，为了得到频率为2OkHz 第1阶纵向振动试件尺寸的解析解，假设圆柱形和板状试样中间段纵剖面曲线分别为悬链线和指数曲线，根据超声疲劳拉压试件应力位移系数公式得到试样（质量分数，％）为0 . 5〜0 •i , 0 . 3 5 F e , 0 . 3 C u , 0 .主要力学性能见表1。
表1 6 5 A 铝合金力学性能的应力位移系数值。
但由于加工悬链线和指数形状困难，通常用圆弧线替代上述2 种曲线。
此种替代产生的应力位移系数的误差可以略去不计［9]。
为了得到更精确的应力位移系数值，采用有限元软件Ansys计算，得到圆柱形试件和板状试件的应力位移系数Cs分别为8.28和4.31 MPa -1。
试件表面粗糙度达到O .2阿。
1.2 宏观试验方法对称拉压超声疲劳试验的循环周次为1O6O1O周次，系统的振动频率范围为2OkHz，上下浮动2.1 宏观试验图1 对称拉压超声疲劳试验试件（单位：mm ）不得超过0.5kHz ，有限元软件Ansys 计算试件的共振频率为200 7 1Hz 。
试验在室温条件下进行，由于试件在共振时会升温，用压缩空气制冷装置保证试件表面温度与室温相当。
.3 微观试验方法用扫描电子显微分析技术（ScanningElectronMicroscopy,SEM ）分别观察圆柱形试件和板 状试件的疲劳断口形貌，观察疲劳裂纹萌生位置、裂纹源区和裂纹扩展区形貌，分 析2种试件疲劳断口形貌的异同，研究其疲劳断裂行为。
2 试验结果.05 X10对称拉压超声疲劳试验得到的结果见表2。
表2 不同形状试件的对称拉压超声疲劳试验结果试件编号圆柱形板状应力ca/MPa疲劳寿命Nf/周次应力ca/MPa疲劳寿命Nf/周次1 184 6.49 X106 180 3.8 7 X1 0 5 22. 66 X107 1 7 5 5.6 8 X1 0 5 3 2. X107065 4.931 .46 X1 64 173 8.89 X1 06 20 6 X162 8. 22 X107 15 3.87 X1 076 62X107 6.52 X1077 162 2.2 X107 1 1.09 X1078 .82 X107 .17 X105 5.47 X1 07 5 4.43 X1 10 472.27 X108 4.2 6 X1 0 7 1 1 8 X10810 1.41 X10812 132.05 X10图2 6 0 6 5 A 铝合金对称拉压超声疲劳试验曲线（S —N 曲线）1 0 5 2.21 X1 08131 0 XI根据表2得到65A 铝合金对称拉压超声疲劳试验曲线（S—N 曲线）（a ）圆柱形试件由图2可见：①在疲劳寿命大于1周次的超高周阶段，试件仍然会发生疲劳断裂，这与传统常规疲劳认为试件在周次后不会发生疲劳破坏的观点不同。
由于用频率为10 0Hz的传统疲劳试方法完成109周次的试验用时为1 16d，而用20kHz的超声疲劳试验技术进行大于1周次的超高周疲劳试验可更精确地保证构件的安全性; ②疲劳S —N曲线在1 0 6〜10 10周次试验范围内表现出阶梯下降型特征，在1 0 7〜1周次范围内呈现水平平台特征，在大于10周次的超高周疲劳寿命区有第2个更低的疲劳极限值。
目前认为S —N曲线阶下降型特征是与疲劳裂纹双萌生机制有关；③板状试件的疲劳性能明显低于圆柱形试件；④2种试件的下降型S —N曲线与传统S —N曲线具有相同的趋势和规律，在对数坐标中呈线性关系，故可用Basqu in 方程 cra=cf (2 Nf)b描述（cf 为疲劳强度系数，b 为疲劳强度指数） ,具体结果标注于图2中。
2.2 微观试验2.2.1 宏观疲劳断口试验得到的圆柱形试件和板状试件宏观疲劳断口如图 3所示图3 疲劳试件宏观断口形貌中国铁道科学0 由图3可见：试件的疲劳裂纹以剪切方式沿与试件轴向成约45 °方向扩展。
一些学者在对6063铝合金［10］、LY12铝合金［11］的疲劳宏观断口观察时也观察到了这种现象。
.2.2 圆柱形试件微观疲劳断口用扫描电镜显微分析技术分别得到图2中2#,4#和11#圆柱形试件的疲劳断口SEM形貌，如图4 Ail rishi?图4 2#圆柱形试件疲劳断口SEM形—图6所示Chou Jowital EM^Iishin^ H OH翳，tiilpMwww-cnkLnel貌（次表面裂纹形核，N f = 2周次，（Ta =17 7. 3 MP a）图 5 4 #圆柱形试件疲劳断口S EM形貌（表面裂纹形核，N f = 8周次，era =17 2. 5 MP a）图 6 1 1 #圆柱形试件疲劳断口S EM形貌（次表面裂纹形核，N f = 1周次，era =14 7. 1 MP a）由图4 —图6可以看出:2 #圆柱形试件的疲劳裂纹在试件的次表面夹杂处萌生；4 #圆柱形试件表面有较多夹杂，疲劳裂纹在试件的表面夹杂处萌生；1 1圆柱形试件的疲劳裂纹在试件的次表面夹杂处萌生，试验数据点处在圆柱形试件疲劳S -N曲线的第2下降阶段；S —N曲线的阶梯下降型特征对应疲劳裂纹的双萌生机制。
