楼梯钢筋绑扎施工工艺
2）梯段上下各弯矩附加筋长度为1/3梯段长
楼梯钢筋绑扎施工工艺(总1页)
楼梯钢筋绑扎施工工艺：
（1）工艺流程：划位置线→绑主筋→绑分布筋→绑踏步筋
（2）绑扎工艺
1）在楼梯底板上划主筋和分布筋的位置线。
2）根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁后绑板筋。板筋要锚固到梁内。
3）底板筋绑完，待踏步模板吊绑支好后，再绑扎踏步钢筋。主筋接头百分率和位置同上节板筋要求。
楼梯钢筋计算10253
楼梯钢筋计算一、AT型楼梯钢筋见下示意图:如果钢筋级别为一级钢筋，则计算公式中需要‘+12.5*d’或‘+6.25*d’数据项。
即两端弯勾加上'12.5*d'，一端加‘+6.25*d’（1）梯板下部纵筋长度＝梯板斜长+2*梯板厚梯板下部纵筋根数＝（梯板净宽-2*保护层）/梯板纵筋间距+1（2）下梯梁端上部纵筋长度＝梯板斜长/4+梯板厚-保护层+锚固（LAE）下梯梁端上部纵筋根数＝（梯板净宽-2*保护层）/下端负筋间距+1（3）上梯梁端上部纵筋＝梯板斜长/4+梯板厚-保护层+锚固（0.4*LAE+15*D）上梯梁端上部纵筋根数＝（梯板净宽-2*保护层）/下端负筋间距+1（4）梯板分布钢筋长度＝梯板净宽-2*保护层+ 12.5*D梯板分布钢筋根数＝（梯板斜长-2*保护层）/梯板分布筋间距+1+【（梯板斜长/4-2*保护层）/梯板分布筋间距+1】*2二、普通楼梯在我们现在接触的楼梯平法施工图纸中,也有一部分设计院并不是按03G101-2的板式楼梯类型来出楼梯图,仍然在沿用以前的楼梯设计,我们称之为普通楼梯.共有四种类型.无休息平台,有上休息平台,有下休息平台,有上下休息平台.无休息平台(以该类楼梯为例介绍普通楼梯的钢筋计算)如果钢筋级别为一级钢筋，则计算公式中需要‘+12.5*d’或‘+6.25*d’数据项。
即两端弯勾加上'12.5*d'，一端加‘+6.25*d’（1）梯板下部纵筋长度＝梯板斜长+2*梯板厚梯板下部纵筋根数＝（梯板净宽-2*保护层）/梯板纵筋间距+1（2）下梯梁端上部纵筋长度＝850*系数+梯板厚-保护层+锚固（LAE）下梯梁端上部纵筋根数＝（梯板净宽-2*保护层）/下端负筋间距+1（3）上梯梁端上部纵筋＝850*系数+梯板厚-保护层+锚固（0.4*LAE+15*D）上梯梁端上部纵筋根数＝（梯板净宽-2*保护层）/下端负筋间距+1（4）梯板分布钢筋长度＝梯板净宽-2*保护层+ 12.5*D梯板分布钢筋根数＝（梯板斜长-2*保护层）/梯板分布筋间距+1+【（850*系数-2*保护层）/梯板分布筋间距+1】*2（一）、有上休息平台（二）、下休息平台（三）、有上下休息平台。
钢筋平法第四讲(板、楼梯)
二、现浇混凝土板式楼梯基础知识
按标注计算
负筋长度＝锚入长度＋板内净尺寸＋弯折长度 锚固长度La+弯勾 按标注计算
板厚-保护层*2 （板厚-保护层）
板面筋根 数
面筋钢筋根数＝布筋范围÷板筋间距＋1
布筋范围＝净跨－50*2
布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径 ＋右梁角筋1/2直径－板筋间距
板分布筋 长
1、分布筋长度＝轴线（净跨）长度－负筋标注长度 ×2+参差长度×2+弯勾×2
2、分布筋长度＝轴线长度
板分布筋根 数
负筋分布筋根数＝负筋板内净长÷分布筋间距 （向上取整） 负筋分布筋根数＝负筋板内净长÷分布筋间距
+1（向上取整）
温度筋长度
温度筋长度＝轴线长度－负筋标注长度×2＋ 参差长度×2+弯勾×2
温度筋根数
温度筋根数＝（轴线长－负筋标注长）÷温度 筋间距－1
双跨板
钢筋平法基础知识
第四讲 钢筋混凝土板和楼梯
• 11G101-1 包括现浇混凝土框架、剪力 墙、梁、板 • 11G101-2 现浇混凝土板式楼梯
一、有梁楼盖平法基础知识
• 板中钢筋的种类主要有：板 底受力钢筋、负筋、分布钢 筋（如下图）
本套图纸中：
板
多跨板钢筋连接构造：
板的平法标注
钢筋长度＝净跨+伸进长度*2+6.25d*2
钢筋长度＝净跨+伸进长度*2
伸进长度＝按上图计算
钢筋长度＝净跨+伸进长度*2
伸进长度＝按上图计算
底板钢筋根数＝布筋范围÷板筋间距＋1
布筋范围＝净跨－50*2
布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径 ＋右梁筋根数＝（轴线长－负筋标注长）÷温度 筋间距－1

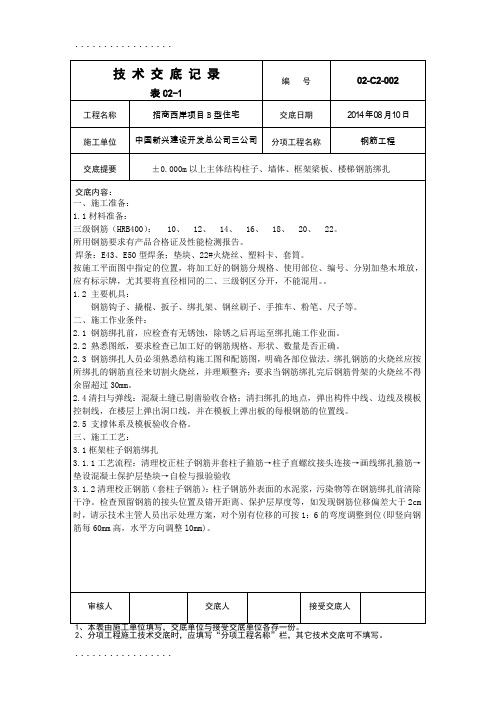

(整理)6主体结构柱子、墙体、框架梁板、楼梯钢筋绑扎技术交底
交底内容：一、施工准备：1.1材料准备：三级钢筋（HRB400）：10、12、14、16、18、20、22。
所用钢筋要求有产品合格证及性能检测报告。
焊条：E43、E50型焊条；垫块、22#火烧丝、塑料卡、套筒。
按施工平面图中指定的位置，将加工好的钢筋分规格、使用部位、编号、分别加垫木堆放，应有标示牌，尤其要将直径相同的二、三级钢区分开，不能混用。
1.2 主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
二、施工作业条件：2.1 钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎施工作业面。
2.2 熟悉图纸，要求检查已加工好的钢筋规格、形状、数量是否正确。
2.3 钢筋绑扎人员必须熟悉结构施工图和配筋图，明确各部位做法。
绑扎钢筋的火烧丝应按所绑扎的钢筋直径来切割火烧丝，并理顺整齐；要求当钢筋绑扎完后钢筋骨架的火烧丝不得余留超过30mm。
2.4清扫与弹线：混凝土缝已剔凿验收合格；清扫绑扎的地点，弹出构件中线、边线及模板控制线，在楼层上弹出洞口线，并在模板上弹出板的每根钢筋的位置线。
2.5 支撑体系及模板验收合格。
三、施工工艺：3.1框架柱子钢筋绑扎3.1.1工艺流程：清理校正柱子钢筋并套柱子箍筋→柱子直螺纹接头连接→画线绑扎箍筋→垫设混凝土保护层垫块→自检与报验验收3.1.2清理校正钢筋（套柱子钢筋）：柱子钢筋外表面的水泥浆，污染物等在钢筋绑扎前清除干净。
检查预留钢筋的接头位置及错开距离、保护层厚度等，如发现钢筋位移偏差大于2cm 时，请示技术主管人员出示处理方案，对个别有位移的可按1：6的弯度调整到位(即竖向钢筋每60mm高，水平方向调整l0mm)。
交底内容：竖向筋加水平筋直径保护层厚度墙厚-2mm保护层厚度竖向筋加水平筋直径说明：1、双 卡采用直径12-14的螺纹钢制作。
2、纵横间距600，梅花形布置，端头点刷防锈漆。
图7：双“F ”钢筋绑扎图（3）墙筋绑扎：A 、竖向筋第一根距离暗柱50mm ，作为墙体竖向钢筋绑扎时的起步筋，接下来按要求间距绑扎竖向墙筋。
【全套】各类楼梯钢筋算量表(带公式)
0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.000.0来自 0.00 0.00 0.00
0.00 0.00 0.00 0.00
0
↑↑↑
↓↓↓
·梯下纵
0
·梯上纵
下 上
0 0
·分布筋
0
↑↑↑
↓↓↓
·梯下纵
0
·梯上纵 下
0
·梯上纵 上
0
·分布筋
0
↑↑↑
↓↓↓
·梯下纵
0
·梯上纵
下 上
0 0
·分布筋
0
↑↑↑
↓↓↓
·梯下纵
0
·梯上纵
下 上
0 0
·分布筋
0
↑↑↑
↓↓↓
·梯下纵
0
·梯上纵
下 上
0 0
·分布筋
0
↑↑↑
模板
0.00 栏杆
0.00 天棚抹灰
梯井 锚固 间距 计算根
(mm)
(n倍/给 定值)
(mm)
数的分 布范围
0 0 0 0
0 0 0 0
0 0 0 0
0 0
·梯上纵 上
0
·分布筋
0
↑↑↑
↓↓↓
·梯下纵
0
·梯上纵
下 上
0 0
·分布筋
0
↑↑↑
↓↓↓
·梯下纵
0
·梯上纵
下 上
0 0
·分布筋
(仅供参考)楼梯和框架梁柱配筋构造
楼梯和框架梁柱配筋构造一、板式楼梯梯1、板式楼梯梯段板的配筋构造见图3.5。
（a ）图3.5 梯段板的配筋构造 （a）斜板梯段；2.平台板和平台梁≥0.4aa ≥0.4a a图3.6 平台板的配筋3.板式楼梯例题图3.8 楼梯结构平面布置图图3.9 梯段板和平台板配筋 平台梁配筋见图3.10。
图3.10 平台梁配筋二、梁式楼梯单梁式图3.11 梁式楼梯的组成l a图3.15 斜梁的配筋构造梁式楼梯实例踏步板配筋见图3.19。
图3.20 斜梁、平台梁和边梁配筋三、框架梁柱构造要求 1、框架梁抗震构造措施 （1）梁的截面尺寸梁的截面宽度不宜小于200mm ，截面高宽比不宜大于4，梁净跨与截面高度之比不宜小于4。
（2）纵筋构造要求)①抗震设计时，梁端纵向受拉钢筋的配筋率不应大于 2.5%，计入受压钢筋的梁端截面混凝土受压区相对高度(0/h x =ξ，一级不应大于0.25，二、三级不应大于0.35。
②纵向受拉钢筋的最小配筋率min ρ（%），抗震设计时，不应小于表6.16的规定。
③梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。
④沿梁全长顶面和底面的配筋，一、二级抗震等级时不应小于，且不应小于梁两端顶面、底面纵向配筋中较大截面面积的1/4；三、四级抗震等级及非抗震设计时，不应小于。
⑤一、二、三级抗震等级的框架梁内贯通中柱的每根纵向钢筋直径，不应大于矩形截面柱在该方向截面尺寸的1/20，或圆形截面柱中纵向钢筋所在位置柱截面弦长的1/20。
⑥框架梁的纵向钢筋不应与箍筋、拉筋及预埋件等焊接。
表6.16梁纵向受拉钢筋的最小配筋百分率（%）min ρ位置抗震等级 支座（取较大值） 跨中（取较大值）一级 0.40和80 y t f f /0.30和65 y t f f /二级 0.30和65 y t f f /0.25和55 y t f f /三、四级0.25和55 y tf f /0.20和45y t f f /抗震框架梁的纵筋配筋构造要求见图6.17。
6.5板式楼梯钢筋绑扎实例
板式楼梯 钢筋绑扎实例
知识回顾
AT 型 梯 板 构 造 详 图
、下部纵筋伸入支座的长度
标
准
、上部纵筋在板内的延伸长度
构
造
详
图
、上部纵筋在支座内的锚固
识
读
、梯板的分布钢筋
知识回顾
1
钢筋类型
2
钢筋绑扎过程
1
钢筋类型
1、钢筋类型
T 楼梯二层平面图
A T 标准构造详图
1、钢筋类型
上部纵筋
直径1 0 m m ，间距1 5 0 m m 度等级为H R B 4 0 0
1、钢筋类型
下部纵筋
直径1 2 m m ，间距1 5 0 m m 强度等级为H R B 4 0 0
1、钢筋类型
梯板分布筋 直径8 m m ，间距2 0 0 m m
强度等级为H R B 4 0 0
2
钢筋绑扎过程
知识小结
知识小结
• 延伸长度
上部纵筋 • 支座内弯锚长度 下部纵筋 • 伸入支座的长度
分布筋
直径8 m m ，间距2 0 0 m m 强度等级为H R B 4 0 0
《混凝土结构平法识图》课件 第六章 楼梯平法识图与钢筋算量
2）斜坡系数k 楼梯板钢筋计算中常用到斜坡系数k。在钢筋计算中，经常需要通过水平投影长度计 算斜长，即
其中，斜坡系数k可以通过踏步宽度和踏步高度来进行计算，即 实际计算中k值也可以根据 与 的比值按照表6-1取用。
表6-1 k值
楼梯配筋标准构造及计算原理
型楼梯板配筋构造
AT型楼梯板配筋构造 如图6-12所示，具体如下。
楼梯钢筋计算
图 6-13 AT 型楼梯设计示例
楼梯钢筋计算
（2）计算斜坡系数 k
k bs2 hs2 3002 1402 1.104
bs
300
（3）梯板下部钢筋的计算
① 下部纵筋长度及根数的计算：
a max{5d ，bk /2} max{512，300 1.104/2} max{60，165.6} 166 (mm)
抗震构造措施，其中只有ATc型楼梯参与结构整体抗震计算。
楼梯平法识图
1.集中标注
楼梯集中标注的内容有五项，具体规定如下。 （1）梯板类型代号与序号，如AT××。 （2）梯板厚度，注写为 ×××。当为带平板的梯板且梯段板厚度和平板厚度不同时， 可在梯段板厚度后面括号内以字母P打头注写平板厚度。
楼梯平法识图
As
1
fcb h0 fy
1.0 11.9 1 000 0.129 100 270
568.6 (mm2 )
选配钢筋： 梯段板下部纵筋：A10@130（604 mm2）； 分布筋：A8@300（每级踏步一根 A8 钢筋）； 扣筋：A8@160（ 314 mm2 跨中受力钢筋的 0.5 倍）； 扣筋分布钢筋：A8@300。 楼梯平法施工图如图 6-15 所示。
为 ；另一端锚入高端梯梁内，伸至支座对边再向下弯折，且弯锚水平段长度不小
梁板楼梯钢筋绑扎技术交底
009/037住宅及公共服务设施楼等9项（昌平区工程名称沙河镇七里渠南北村QLQ-007公建混合住宅’交底日期QLQ-009、QLQ-037住宅混合公建）交底提要009、037甲1办公楼二~七层梁、板、楼梯钢筋绑扎、施工准备1、材料准备：1）钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需做化学成分检验。
钢筋应无老锈及油污。
二2）绑扎：采用22号火烧丝。
绑扎钢筋的火烧丝表面不能有锈蚀现象。
3）控制混凝土保护层用的水泥垫块。
4）加工好的各种半成品不能有锈蚀现象，加工尺寸符合要求。
5）检查连接钢筋用的套筒的各项指标应与国家规范相符。
2、主要机具撬棍、钢筋板子、绑扎架、钢丝刷子、石笔、卷尺、小白线、托线板、线坠。
钢筋钩子（绑扎钢筋用）等。
、作业条件1、作业楼面（底）板混凝土强度达到上人、堆料的要求。
2、作业面及施工缝清理干净，墙体及柱露在楼板外的钢筋接头清理干净，墙柱边线已经放好。
3、需要用电的设备在使用中要符合施工现场用电规定，保证施工顺利、安全的进行。
4、加工制作墙体竖向梯子筋、水平梯子筋、柱定位筋、柱箍筋等所需要的模具应准备充足。
5、大面积正式施工前，提前安排局部样板绑扎，确定准确无误后再进行大面积绑扎。
6、钢筋半成品要按照不同的部位及类型进行标识、码放。
钢筋半成品运送至作业面后，要码放整齐，半成品与楼板之间用木方子隔开。
三、操作工艺1、梁钢筋绑扎:1）梁钢筋绑扎应在梁底模板安装完后进行，待梁钢筋绑扎完后，再封梁侧模板。
2）在临时的固定架按照设计图纸上的钢筋数量、间距及保护层厚度摆好梁上皮纵筋，框架梁上部纵向钢筋应贯穿中间节点。
3）在摆好的上皮纵筋用粉笔按设计要求箍筋间距画好间距线，画间距线时注意第一根箍筋应在距支座边50mn处。
4）在上皮纵筋上穿箍筋并根据间距线将箍筋上皮纵筋绑牢，绑箍筋宜用套扣法绑扎，箍筋叠合处弯勾，在梁上应交错绑扎，箍筋弯勾为135度，平直长度不得小于10d。
梁板钢筋说明
梁,板配筋说明
梁上有四种钢筋，
1、受力筋：主要承受拉应力（通常称为主筋）作用在受弯与偏心受压构件区域分直筋和弯筋。
是一种最底层的很粗的，叫做受力筋，大部分梁都是底部
最重要，（而挑梁则是上部的钢筋最重要，是受力筋。
）
2、箍筋：固定受力筋位置，承受一部分斜拉应力，用于梁和柱内，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
另还有一种是箍筋
种是45度斜角的抗剪钢筋，用于梁的两端或与别的梁交接之处
3、架立筋：固定梁内箍筋位置，构成梁内钢筋骨架，设上部、蜈蚣筋。
是上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立
弯距，不能缺少。
4、分布筋：用于板（屋面、楼板）与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，固定受力筋位置，并承担垂直于板跨方向的收缩及温度
5、其他：构造筋、腰筋、预埋锚固筋、吊筋等。
钢筋的弯钩、半园钩、直弯钩。
板上的钢筋网肯定也一样呵，都有受力筋和分布筋，当然有些板属于双向板，都是受力筋。
（架立筋和分布筋都是因结构需要而必须配置的钢筋，国家规范有明文规定呵）
如果你需要更详细的了解，可以参考
1、《03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图》（内有砼梁、柱、剪力墙的钢筋介绍）
2、《03G101-4 现浇砼楼面与屋面板》。
