变频空调电气控制设计说明
4.5 电气控制系统
2. 遥控信号接收器 遥控信号接收器装在空调器本机面板内，其原理框图如图4.71所示。当 红外指令信号被接收器的光敏二极管接收后，光敏管将光信号转换成电信号。 该信号经放大增益、限幅、滤波、检波、整形、解码后，输出给有关电路， 执行相应的功能。
3. 其他装置的电机 （1）步进电机。步进电机是一种将电脉冲信号转换成直线位移或角位 移的执行元件，即外加一个脉冲信号于电机时，电机就运动一步。脉冲信号 相序改变，电机逆转；脉冲停止，电机即自锁。步进电机须与专用驱动电源 相配套，才能发挥其运行性能。步进电机通常在电子膨胀阀阀门开度的控制 上。 （2）永磁同步电机。永磁同步电机分为 爪极自启动和异步启动两种类型。空调器出风 栅叶摇风装置杆上用的微电机就属于前一种类型。
1. 压缩机电机 空调器中的压缩机电机必须具备耐高温、具有较大的启动力矩、能适应 供电电压的波动、耐冲击和振动、耐制冷剂和油的侵蚀等性能。常用的压缩 机电机有单相异步电机和异步变频调速电机等。
（1）单相异步电机。空调器压缩机用的单相异步电机结构与电冰箱压缩机 用的电机基本相同。家用空调器压缩机电机多采用电容运行式（PSC）。电 机从启动到正常运转的全过程中，副绕组电路中始终都串接一只电容。这样 电机运行性能好，效率和功率因数都较高，工作可靠，但启动转矩小，空载 电流大。若瞬时断电再启动时，间隔时间太短，可能会过载，因而必须有过 流保护装置。
1. 功能 压力控制器又称压力继电器，它是监测制冷设备系统中的冷凝高压和蒸 发低压（包括油泵的油压），当压力高于或低于额定值时，压力控制器的电 触头切断电源，使压缩机停止工作，起保护和控制作用。 2. 分类 压力控制器有高压控制器和低压控制器两种，也有将高、低压控制器组 装在一起的。高压控制器安装在压缩机的排气口，以控制压缩机的出口压力。 低压控制器安装在压缩机的进气口，以控制压缩机的进口压力。
变频调速系统设计与调试实验报告
金华职业技术学院JINHUA COLLEGE OF VOCATION AND TECHNOLOGY变频调速系统实验报告专业电气自动化技术班级自动化092学号200931010350217姓名周望敏指导教师黄敏2012年12月10日项目一变频器参数设置一、任务描述了解三菱A7000变频器的特点和主要功能，能设置变频器的工作模式、运行频率和多段速运行等参数。
二、训练目标1．了解三菱A7000变频器的主要功能；2．能设置变频器的工作模式；3．能设置变频器的运行频率；4．能设置变频器多段速运行的频率；5．能对出现的问题进行分析和讨论，通过共同协作完成规定任务。
三、实验过程四、小结项目二变频器驱动电机运行一、任务描述变频器带一台电动机，通过变频器控制电机的启动和停止，在变频器上改变变频器的输出频率，从而改变电机的运行速度。
二、训练目标1．理解变频器的输入和输入端子功能，能正确的接线；2．能通过变频器控制电机的启动和停止；3．能通过变频器控制调节电机的转速。
三、实验过程(画出主电路和控制电路，简要说明工作原理)四、小结项目三工频运行和变频运行切换一、任务描述设计一个能实现电机工频运行和变频切换的控制电路，要求能控制电机的启动和停止，并且可以实现工频运行和变频运行的切换。
工频运行时三相交流电源直接接入电动机；变频运行时，由变频器带动电机运行。
二、训练目标1．能使用PLC和变频器，正确地安装和接线；2．能编写PLC控制程序；3．能对出现的问题进行分析和讨论，通过共同协作完成规定任务。
三、实验过程(画出主电路和控制电路，简要说明工作原理)四、小结项目四工业洗衣机变频控制系统的设计一、任务描述设计工业洗衣机变频控制系统，要求如下：（1）洗衣机有强洗和弱洗的工作方式；（2）强洗的工作频率如下：低速正转（30Hz）→高速正转（45Hz）→低速正转（30Hz）→反转（40Hz）；（3）弱洗的工作频率如下：低速正转（10Hz）→高速正转（20Hz）→低速正转（10Hz）→反转（15Hz）。

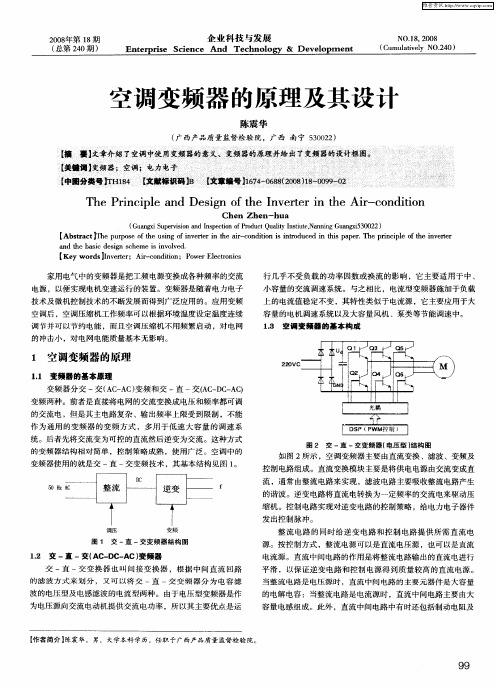

空调变频器的原理及其设计
调 压 变 频
整 流电路 的 同时给逆 变 电路 和控 制 电路 提供所 需直 流电
源 。 按 控 制 方 式 ，整 流 电 源 可 以是 直 流 电压 源 。也 可 以 是 直 流 电 流 源 。 直 流 中 间 电 路 的 作 用 是 将 整 流 电路 输 出 的 直 流 电进 行
ａ ｄ ｔｅ ｂ ｓｃ ｄ ｓ ｎ ｓ ｈ ｍｅ ｉ ｉ ｖ ｌｅ ． ｎ ａ ｉ ｅ ｉ ｃ ｅ ｓ ｎ ｏｖ ｄ ｈ ｇ
【 ｅ ｒｓＩ ｅｅ； ｉ ｃ ｄｉ ；Ｐｗｒ ｌ ｔ ｎ ｓ Ｋｙ ｗｏｄ 】 ｖｒｒ Ａｒ ｏ ｉ ｎ ｏｅ Ｅｅ ｒ ｉ ｎｔ －ｎｔ ｏ ｃｏ ｃ
图 ２ 交 一直 一交 变频 器 （ 压 型 ） 电 结构 图
如 图 ２ 示 ，空 调变 频 器 主要 由直 流变 换 、滤 波 、变 频 及 所
变频器使用的就是 交 一直 一交变频技术 ，其基本结构见 图 １ 。
控制 电路组成 。直流 变换模块 主要是将供 电电源 由交流变成直
流 ，通 常由整流 电路来实现 ，滤波 电路 主要 吸收整流 电路产生
当 整 流 电 路 是 电 压 源 时 ，直 流 中间 电路 的 主 要 元 器 件 是 大 容 量
波的电压型及 电感 滤波的电流型两种 。由于电压型变频 器是作
的电解电容 ：当整流电路是电流源时 ，直流 中间电路主要由大 容量 电感 组成。此外 ，直流中间电路中有时还包括制动电阻及
为电压源向交 流电动机 提供 交流电功率 ，所 以其 主要优 点是 运
变频两种 。前者是直接将电 网的交流变换成电压和频率都可调

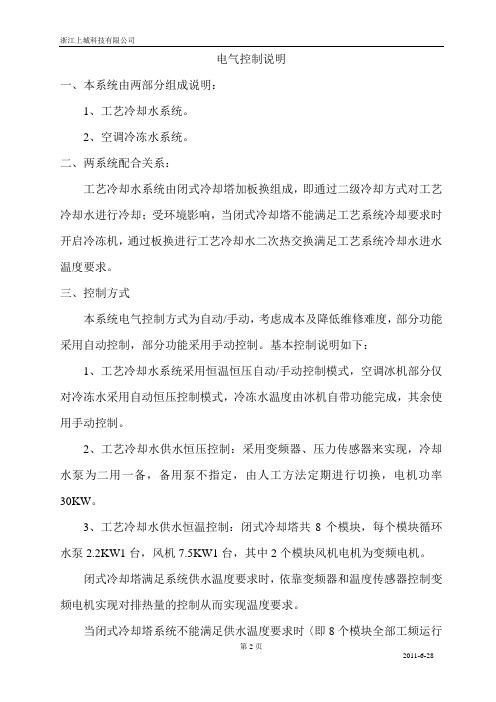

电气控制说明
电气控制说明一、本系统由两部分组成说明：1、工艺冷却水系统。
2、空调冷冻水系统。
二、两系统配合关系：工艺冷却水系统由闭式冷却塔加板换组成，即通过二级冷却方式对工艺冷却水进行冷却；受环境影响，当闭式冷却塔不能满足工艺系统冷却要求时开启冷冻机，通过板换进行工艺冷却水二次热交换满足工艺系统冷却水进水温度要求。
三、控制方式本系统电气控制方式为自动/手动，考虑成本及降低维修难度，部分功能采用自动控制，部分功能采用手动控制。
基本控制说明如下：1、工艺冷却水系统采用恒温恒压自动/手动控制模式，空调冰机部分仅对冷冻水采用自动恒压控制模式，冷冻水温度由冰机自带功能完成，其余使用手动控制。
2、工艺冷却水供水恒压控制：采用变频器、压力传感器来实现，冷却水泵为二用一备，备用泵不指定，由人工方法定期进行切换，电机功率30KW。
3、工艺冷却水供水恒温控制：闭式冷却塔共8个模块，每个模块循环水泵2.2KW1台，风机7.5KW1台，其中2个模块风机电机为变频电机。
闭式冷却塔满足系统供水温度要求时，依靠变频器和温度传感器控制变频电机实现对排热量的控制从而实现温度要求。
当闭式冷却塔系统不能满足供水温度要求时〈即8个模块全部工频运行时温度仍高于设定值〉，通过温度传感器控制电动比例阀开度调节冷冻水通过板换的流量从而实现自动控温。
4、冰机冷冻水恒压控制：通过变频器和压力传感器来实现，主要目的节能；电机功率55KW。
5、水池自动补水功能：液位浮球开关和电动阀实现四、应急处理1、停电或闪停：停电时保安电源自动启动保障供电；工艺冷却水系统需要自动或手动启动，冷冻机部分需人工启动。
2、工艺冷却水人工应急：人工打开工艺冷却水进水管上的自来水进水管阀门，同时打开工艺冷却水回水管上的排水阀。
3、自动应急：由工艺冷却水供水泵、开始冷却塔、水池及电动阀组成，形成开式冷却系统以节约自来水；采用自动应急时M1、M3电动阀关闭，M2、M4电动阀开启，开式冷却塔运行，工艺冷却泵运行。
东元j310变频器说明书
东元j310变频器说明书东元J310变频器是一种先进的电气设备，用于控制和调节电动机的转速和转矩。
本文将对东元J310变频器的功能、特点、应用以及操作使用进行详细介绍。
一、功能东元J310变频器具有多种功能，包括电机启动、停止、转速调节、转向控制等。
它通过调整电机的输入电压和频率来实现对电机的精确控制，使其在不同工况下能够稳定运行。
同时，它还具备过载保护、短路保护、过热保护等功能，保证了电机和变频器的安全运行。
二、特点1. 高效节能：东元J310变频器采用先进的PWM调制技术，能够根据负载的变化实时调整输出功率，使电机运行在最佳工作点，从而节约能源。
2. 稳定可靠：采用了专业的电路设计和高品质的元器件，确保了变频器的稳定性和可靠性，使其在恶劣的工作环境下也能正常工作。
3. 精确控制：变频器具备高精度的速度控制和转矩控制功能，可以根据实际需要对电机的转速和转矩进行精细调节，满足不同工艺要求。
4. 调试方便：变频器具有简洁明了的操作界面和友好的人机交互界面，可以方便地进行参数设置和调试，减少了人工操作的复杂性。
5. 多种保护功能：变频器具备过载保护、短路保护、过热保护等多种保护功能，可以有效保护电机和变频器的安全运行。
三、应用东元J310变频器广泛应用于各种工业领域，如机械制造、建筑、石油化工、纺织、食品加工等。
它可以用于控制各种类型的电动机，如三相异步电机、直流电机等。
在机械制造领域，变频器可以用于控制机床、压力机、注塑机等设备的运行；在建筑领域，变频器可以用于控制电梯、空调等设备的运行；在石油化工领域，变频器可以用于控制泵、风机等设备的运行。
四、操作使用1. 参数设置：首先，根据实际需要设置变频器的相关参数，包括电机额定功率、额定电压、额定频率等。
这些参数的设置需要根据具体的工艺要求和电机的特性进行调整。
2. 运行控制：设置完参数后，可以通过控制面板上的按钮和旋钮来控制变频器的启停、转向、转速等。

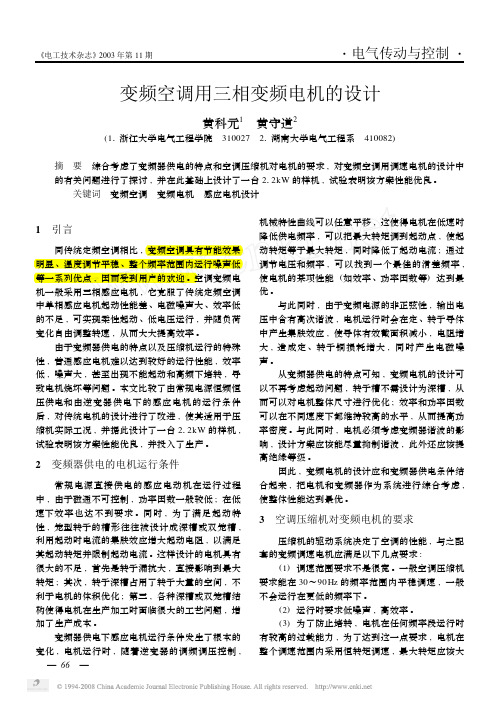

变频空调用三相变频电机的设计
1 引言
同传统定频空调相比 , 变频空调具有节能效果 明显 、温度调节平稳 、整个频率范围内运行噪声低 等一系列优点 , 因而受到用户的欢迎 。空调变频电 机一般采用三相感应电机 , 它克服了传统定频空调 中单相感应电机起动性能差 、电磁噪声大 、效率低 的不足 , 可实现柔性起动 、低电压运行 , 并随负荷 变化自由调整转速 , 从而大大提高效率 。
图 不同频率下的效率曲线 1 —变频电机 2 —常规电机
6 结论
本文将电机设计和变频器供电运行结合起来 , 综合考虑了空调压缩机的运行工况及电压型变频器 对电动机的要求 , 提出了一种空调用变频电机的设
— 68 —
A Design of Variable2frequency Adjustable2speed Induction Motor
与此同时 , 由于变频电源的非正弦性 , 输出电 压中含有高次谐波 , 电机运行时会在定 、转子导体 中产生集肤效应 , 使导体有效截面积减小 , 电阻增 大 , 造成定 、转子铜损耗增大 , 同时产生电磁噪 声。
从变频器供电的特点可知 , 变频电机的设计可 以不再考虑起动问题 , 转子槽不需设计为深槽 , 从 而可以对电机整体尺寸进行优化 ; 效率和功率因数 可以在不同速度下都维持较高的水平 , 从而提高功 率密度 。与此同时 , 电机必须考虑变频器谐波的影 响 , 设计方案应该能尽量抑制谐波 , 此外还应该提 高绝缘等级 。
83 4101 3191 0174 0176
216 8105 7192 2200 2200 2436 2430 9010 9015 4105 4122 0183 0184
253 8101 7190 2650 2650 2888 2880 9012 9019 4102 4111 0184 0185
