高三专项训练：三视图练习题(一)
高中通用技术形体的尺寸标注及三视图专项训练
高中通用技术形体的尺寸标注及三视图专项训练1．尺寸标注的基本要求（八个字）：正确完整清晰合理2．尺寸标注基本规则：（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形大小及绘图的准确度无关；（2）图样中所注的尺寸，以“毫米”为单位时，不要标注计量单位的代号或名称；如采用其他单位，则必须注明相应计量单位的代号或名称。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
3．尺寸标注的三要素：(如下图所示)（1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
超出尺寸线的终端2mm左右。
（2）尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。
其两端带有箭头。
（3）尺寸数字线性尺寸的数字一般应注写在尺寸线的上方，也允许写在尺寸线的中断处。
4．常见的尺寸标注（1）线性尺寸的注法尺寸线与所标注的线段平行；尺寸界线应与尺寸线垂直（必要时才允许倾斜），并应超出尺寸线2—3mm。
A.水平方向尺寸注写在尺寸线的上方，字头向上；B.垂直方向尺寸注写在尺寸线的左方，字头向左；C.倾斜方向尺寸注写在尺寸线的斜上方，字头向着斜上方；D.当出现在30范围内标注尺寸时，应按引出标注。
（2）标注直径表示直径的符号是φ。
整圆或大于半圆的圆弧需要标注直径。
标注直径的方法有多种，通常根据圆的大小和位置来确定。
需要标注直径的形体主要有圆柱、圆锥和球体等旋转形体。
（3）标注半径表示半径的符号是R。
半圆或小于半圆的圆弧需要标注半径。
标注半径的方法也有多种，通常根据圆弧的大小和位置来确定。
（4）标注角度尺寸界线应沿径向引出，尺寸线要画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可以引出标注。
三视图练习请补全三视图中所缺的3条图线。
复杂的三视图问题-玩转压轴题,(原卷版)
一．方法综述三视图几乎是每年的必考内容，一般以选择题、填空题的形式出现，一是考查相关的识图，由直观图判断三视图或由三视图想象直观图，二是以三视图为载体，考查面积、体积的计算等，均属低中档题.还原几何体的基本要素是“长对齐，高平直，宽相等”.要切实弄清常见几何体(圆柱、圆锥、圆台、棱柱、棱锥、棱台、球)的三视图的特征，熟练掌握三视图的投影方向及正视图原理，才能迅速破解三视图问题，由三视图画出其直观图．对于简单几何体的组合体的三视图，首先要确定正视、侧视、俯视的方向，其次要注意组合体由哪些几何体组成，弄清它们的组成方式，特别应注意它们的交线的位置．解题时一定耐心加细心，观察准确线与线的位置关系，区分好实线和虚线的不同. 根据几何体的三视图确定直观图的方法： （1）三视图为三个三角形，对应三棱锥；（2）三视图为两个三角形，一个四边形，对应四棱锥； （3）三视图为两个三角形，一个带圆心的圆，对应圆锥； （4）三视图为一个三角形，两个四边形，对应三棱锥； （5）三视图为两个四边形，一个圆，对应圆柱.对于几何体的三视图是多边形的，可构造长方体（正方体），在长方体（正方体）中去截得几何体.二．解题策略类型一 构造正方体（长方体）求解【例1】某几何体的三视图如图所示，关于该几何体有下述四个结论：①体积可能是56；②体积可能是23；③AB 和CD 在直观图中所对应的棱所成的角为3；④在该几何体的面中，互相平行的面可能有四对；其中所有正确结论的编号是（ ）A ．①③B ．②④C ．①②③D ．①②③④【来源】河南省开封市2021届高三三模文科数学试题专题4.1 复杂的三视图问题【答案】D【举一反三】1．（2020·江西高三）某几何体的三视图如图所示，其中网格纸上小正方形的边长为1，则该几何体的体积为（）A．9B．92C．6D．32、某三棱锥的三视图如图所示，则该三棱锥的体积为（）A.16B.13C.12D.13．若一个几何体的三视图如图所示，则该几何体的体积为（）A ．4B ．8C ．12D ．14类型二 旋转体与多面体组合体的三视图【例2】（2020·内蒙古高三）如图所示，是某几何体的正视图（主视图），侧视图（左视图）和俯视图，其中俯视图为等腰直角三角形,则该几何体体积为（ ）A ．620π+B ．916π+C ．918π+D ．2063π+【举一反三】一个四棱柱被截去一个半圆柱后剩余部分的三视图如图，则截去部分与剩余几何体的体积比为（ ）A ．18ππ- B ．318ππ-C ．12ππ-D ．312ππ-类型三 与三视图相关的外接与内切问题【例3】（2020·辽宁鞍山一中高三月考）已知四棱锥P ABCD -的三视图如图所示，则四棱锥P ABCD -外接球的表面积是（ ）A．20πB．1015πC．25πD．22π【举一反三】1．（2020·四川成都七中高考模拟）某多面体的三视图如图所示，则该几何体的体积与其外接球的体积之比为（）A．618πB．69πC．63πD．13π2.如图，网格纸上小正方形的边长为2，粗实线及粗虚线画出的是某几何体的三视图，则该几何体的外接球的表面积为A ．30B ．41C ．30D ．64【来源】甘肃省兰州市第一中学2020届高三冲刺模拟考试（一）数学（文）试题 3．（2020·山西高三）某棱锥的三视图如图所示，则该棱锥的外接球的表面积为（ ）A ．11πB ．12πC ．13πD ．14π类型四 与三视图相关的最值问题【例4】（2020·武邑宏达学校高考模拟（理））已知在直三棱柱111ABC A B C -中，120BAC ∠=︒，12AB AC AA ===，若棱1AA 在正视图的投影面α内，且AB 与投影面α所成角为(3060)θθ︒≤≤︒.设正视图的面积为m ，侧视图的面积为n ，当θ变化时，mn 的最大值是__________．【举一反三】1.某几何体的一条棱长为7，在该几何体的正视图中，这条棱的投影是长为6的线段，在该几何体的侧视图与俯视图中，这条棱的投影分别是长为a 和b 的线段，则a+b 的最大值为 （A ）22 （B ）23 （C ）4 （D ）252、某三棱锥的三视图如图所示，且三个三角形均为直角三角形，则xy 的最大值为（ ）A.32 732.B C.64 764.D3．（2020·西安市长安区第五中学高三（理））如图是一个几何体的三视图，在该几何体的各个面中，面积最小的面的面积为（）A．8 B．4C．42D．43三．强化训练1．（2020·福建高三）中国古代数学名著《九章算术》中记载了公元前344年商鞅监制的一种标准量器——商鞅铜方升，某商鞅铜方升模型的三视图，如图所示(单位：寸)，若 取3，则该模型的体积（单位：立方寸）为（）A．11.9 B．12.6 C．13.8 D．16.22．（2020·北京人大附中高三）已知某多面体的三视图如图所示，则在该多面体的距离最大的两个面中，两个顶点距离的最大值为（）A．2 B5C6D．23．（2020·北京市十一学校高三）某四棱锥的三视图如图所示，网格纸上小正方形的边长为1，则该四棱锥的体积为A．43B．4C．423D．424．（2020·湖南雅礼中学高三月考（理））一个多面体的三视图如图所示，其中正视图是正方形，侧视图是等腰三角形，则该几何体的表面积为（）A．168 B．98 C．108 D．885．（2020·重庆一中高三月考（理））如图的虚线网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图.在该几何体的直观图中，直线AB与CD所成角的余弦值为（）A．15B．25C5D256．（2020·江西高三）半正多面体(semiregular solid) 亦称“阿基米德多面体”，是由边数不全相同的正多边形为面的多面体，体现了数学的对称美．二十四等边体就是一种半正多面体，是由正方体切截而成的，它由八个正三角形和六个正方形为面的半正多面体.如图所示，图中网格是边长为1的正方形，粗线部分是某二十四等边体的三视图，则该几何体的体积为（）A．83B．4C．163D．2037.（2020·江西高三期末（理））如图，网格纸上小正方形的边长为1，粗实线画出的是一个三棱锥的三视图，则该三棱锥的外接球的表面积是（）A．B．C．D．8.（2020合肥市高三）我国古代《九章算术》将上、下两面为平行矩形的六面体称为刍童.右图是一个刍童的三视图，其中正视图及侧视图均为等腰梯形，两底的长分别为2和4，高为2，则该刍童的表面积为A． B．40 C． D．9．一个几何体的三视图如图所示，则这个几何体的体积为A． B． C． D．10．榫卯（sǔnmǎo）是两个木构件上所采用的一种凹凸结合的连接方式.凸出部分叫榫，凹进去的部分叫卯，榫和卯咬合，起到连接作用.代表建筑有北京的紫禁城、天坛祈年殿，山西悬空寺等，如图是一种榫卯构件中榫的三视图，则该榫的表面积和体积为（）A． B． C． D．11．如图是某几何体的三视图，其中网格纸上小正方形的边长为1，则该几何体的表面积为（）A ．3682+B ．3282+C ．3242+D ．3642+【来源】云南师范大学附属中学2021届高三高考适应性月考卷（六）理科数学试题12．（2020·安徽高三月考）一副三角板由一块有一个内角为60︒的直角三角形和一块等腰直角三角形组成，如图所示，1AB =，60A ∠=︒，90B F ∠=∠=︒，BC DE =.现将两块三角板拼接在一起，使得二面角F BC A --为直二面角，则三棱锥F ABC -的外接球表面积为（ ）A ．4πB ．3πC ．2πD ．π13．已知正方体1111ABCD A B C D -（如图1），点P 在侧面11CDD C 内（包括边界）.若三棱锥1B ABP -的俯视图为等腰直角三角形（如图2），则此三棱锥的左视图不可能是（ ）A．B．C．D．【来源】北京市海淀区2021届高三二模数学试题14．如图，网格纸上小正方形的边长为1，粗线是某几何体的三视图，则该几何体的各个面中最大面积为（）A．6 B22C．32D13【来源】贵州省普通高等学校招生2021届高三适应性测试（3月）数学（文）试题15．已知一个三棱锥的三视图如图所示，其中俯视图是等腰直角三角形，则该三棱锥的外接球表面积（）A．3πB．23πC．43πD．12π【来源】四川省泸州市泸县第五中学2021届高三高考数学（文）一诊试题16．已知某几何体的三视图如图所示，则该几何体的体积为（）A．12B．32C．1D．3317．某几何体的三视图如图所示（单位：cm），则该几何体内切球的表面积（单位：2cm）是（）A ．9π16B ．9π4C ．1π4D ．9π2【来源】安徽省江淮十校2021届高三下学期4月第三次质量检测理科数学试题18．某三棱锥的三视图如图所示，已知网格纸上小正方形的边长为1，该三棱锥所有表面中，最大的面积为（ ）A ．2B ．22C ．23D ．42【来源】安徽省五校联盟2021届高三下学期第二次联考理科数学试题19．如图，正四棱锥P ABCD -的高为12，62AB =，E ，F 分别为PA ，PC 的中点，过点B ，E ，F 的截面交PD 于点M ，截面EBFM 将四棱锥分成上下两个部分，规定BD 为主视图方向，则几何体CDAB FME -的俯视图为（ ）A．B．C．D．【来源】江西省南昌市2021届高三二模数学（理）试题20．三棱柱被一平面截去一部分后，剩余部分的三视图如图所示，则该几何体的体积为（）A．203B．6 C．52D162【来源】景德镇市2021届高三第三次质检数学（理）试题21．某几何体的三视图如图所示，则该几何体的体积为（）A ．246π-B ．86π-C ．246π+D ．86π+【来源】河南省六市2021届高三第二次联考（二模）数学（文科）试题22．某几何体的三视图如图所示，则该几何体的体积为（ ）A ．2B ．4C ．163D ．22323．正三棱锥（底面为正三角形，顶点在底面的射影为底面中心的棱锥）的三视图如图所示，俯视图是正三角形，O是其中心，则正视图（等腰三角形）的腰长等于（）A．5B．2 C．3D．224．某几何体的三规图如图所示. 则其外接球的表面积为（）A．803πB．1369πC．5449πD．483π【来源】百师联盟2020-2021学年高三下学期开年摸底联考考理科数学试卷（全国Ⅰ卷）25．已知一个三棱锥的三视图如图所示，则该三棱锥的外接球的体积为（）A．32πB．823πC．833πD．8π26．（2020·湖北高三期末（理））中国的计量单位可以追溯到4000多年前的氏族社会末期，公元前221年，秦王统一中国后，颁布同一度量衡的诏书并制发了成套的权衡和容量标准器.下图是古代的一种度量工具“斗”（无盖，不计量厚度）的三视图（其正视图和侧视图为等腰梯形），则此“斗”的体积为（单位：立方厘米）27．（2020·陕西高三（理））某几何体的三视图如图所示，若该几何体的体积为103，则棱长为a的正方体的外接球的表面积为28．（2020·深圳市高级中学高三（理））某几何体的三视图如图所示，主视图是直角三角形，侧视图是等腰三角形，俯视图是边长为3的等边三角形，若该几何体的外接球的体积为36 ，则该几何体的体积为__________．29．（2020·福建高三期末（理））农历五月初五是端午节，民间有吃粽子的习惯，粽子又称粽籺，俗称“粽子”，古称“角黍”，是端午节大家都会品尝的食品，传说这是为了纪念战国时期楚国大臣、爱国主义诗人屈原.如图，平行四边形形状的纸片是由六个边长为1的正三角形构成的，将它沿虚线折起来，可以得到如图所示粽子形状的六面体，则该六面体的体积为____；若该六面体内有一球，则该球体积的最大值为____．30．某三棱锥的正视图和俯视图如图所示，已知该三棱锥的各顶点都在球O的球面上，过该三棱锥最短的棱的中点作球O的截面，截面面积最小为______．【来源】内蒙古锡林郭勒盟全盟2021届高三第二次模拟考试数学（理科）试题31．一个直三棱柱的三视图如图所示，则该直三棱柱的体积为_______，它的外接球的表面积为________．。
高三数学空间几何体的三视图与直观图试题答案及解析
高三数学空间几何体的三视图与直观图试题答案及解析1.一个多面体的三视图如图所示，则该多面体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知，该多面体是由正方体截去两个正三棱锥所成的几何体，如图，正方体棱长为2，正三棱锥侧棱互相垂直，侧棱长为1，故几何体的体积为：V正方体-2V棱锥侧2×2×2−2×．故选：A．【考点】三视图求解几何体的体积．2.在长方体中割去两个小长方体后的几何体的三视图如图，则切割掉的两个小长方体的体积之和等于.【答案】24【解析】由题意割去的两个小长方体的体积为.【考点】三视图，几何体的体积..3.某几何体的三视图如图(其中侧视图中的圆弧是半圆)，则该几何体的表面积为()A．92＋14πB．82＋14πC．92＋24πD．82＋24π【答案】A【解析】由几何体的三视图，知该几何体的下半部分是长方体，上半部分是半径为2，高为5的圆柱的一半．长方体中EH＝4，HG＝4，GK＝5，所以长方体的表面积为(去掉一个上底面)2(4×4＋4×5)＋4×5＝92．半圆柱的两个底面积为π×22＝4π，半圆柱的侧面积为π×2×5＝10π，所以整个组合体的表面积为92＋4π＋10π＝92＋14π，选A．4.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为()【答案】D【解析】由题目所给的几何体的正视图和俯视图，可知该几何体为半圆锥和三棱锥的组合体，如图所示，可知左视图为等腰三角形，且轮廓线为实线，故选D．5.一个正方体截去两个角后所得几何体的正视图、侧视图如图所示，则其俯视图为()【答案】C【解析】依题意可知该几何体的直观图如图所示，故其俯视图应为C．6.某几何体的三视图如图所示，则该几何体的体积为A．12B．18C．24D．30【答案】C【解析】由三视图可知该几何体是一个底面为直角三角形的直三棱柱的一部分，其直观图如上图所示，其中,侧面是矩形，其余两个侧面是直角梯形，由于,平面平面,所以平面,所以几何体的体积为：故选C.【考点】1、空间几何体的三视图；2、空间几何体的体积.7.一块石材表示的几何体的三视图如图2所示，将石材切削、打磨、加工成球，则能得到的最大球的半径等于（）A．1B．2C．3D．4【答案】B【解析】由图可得该几何体为三棱柱,因为正视图,侧视图,俯视图的内切圆半径最小的是正视图(直角三角形)所对应的内切圆,所以最大球的半径为正视图直角三角形内切圆的半径,则,故选B.【考点】三视图内切圆球三棱柱8. [2013·四川高考]一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台【答案】D【解析】由正视图和侧视图可知，该几何体不可能是圆柱，排除选项C；又由俯视图可知，该几何体不可能是棱柱或棱台，排除选项A、B.故选D.9.[2013·宁波质检]如图，水平放置的三棱柱的侧棱长和底边长均为2，且侧棱AA1⊥平面A1B1C1，正视图是正方形，俯视图是正三角形，该三棱柱的侧视图面积为()A．2B．C．2D．4【答案】A【解析】由题意可知，该三棱柱的侧视图应为矩形，如图所示．在该矩形中，MM1＝CC1＝2，CM＝C1M1＝·AB＝.所以侧视图的面积为S＝2.10.某几何体的三视图如图所示,则该几何体的体积的最大值为 .【答案】【解析】该几何体是类似墙角的三棱锥，假设一条直角的棱长为x，则三条直角棱长分别为.所以体积为.当且仅当时取等号.【考点】1.三视图.2.函数最值问题.3.空间想象能力.11.（2012•广东）某几何体的三视图如图所示，它的体积为（）A．12πB．45πC．57πD．81π【答案】C【解析】由三视图可知，此组合体上部是一个母线长为5，底面圆半径是3的圆锥，下部是一个高为5，底面半径是3的圆柱故它的体积是5×π×32+π×32×=57π故选C12. (2014·咸宁模拟)某几何体的三视图如图所示(其中侧视图中的圆弧是半圆),则该几何体的表面积为( )A．92+14πB．82+14πC．92+24πD．82+24π【答案】A【解析】由几何体的三视图知该几何体的下半部分是长方体,上半部分是半径为2,高为5的圆柱的一半.所以长方体的表面积为(去掉一个上底面)2(4×4+4×5)+4×5=92.半圆柱的两个底面积为π×22=4π,半圆柱的侧面积为π×2×5=10π,所以整个组合体的表面积为92+4π+10π=92+14π. 13.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为【答案】D【解析】条件对应的几何体是由底面棱长为r的正四棱锥沿底面对角线截出的部分与底面为半径为r的圆锥沿对称轴截出的部分构成的。
高三数学空间几何体的三视图与直观图试题答案及解析
高三数学空间几何体的三视图与直观图试题答案及解析1.已知某锥体的三视图（单位：cm）如图所示，则该锥体的体积为．【答案】２．【解析】由已知几何体的视图可知，几何体为四棱锥，其中SA垂直于平面ABCD，SA=2，四边形ABCD为直角梯形，AD=1，BC=2，AB=2，所以四棱锥的体积为【考点】三视图求几何体的体积.2.某几何体的三视图（单位：cm）如图所示，则该几何体的体积是（）A．B．C．D．【答案】B【解析】由三视图知，原几何体是由一个长方体与一个三棱柱组成，其体积为，故选B.【考点】根据三视图还原几何体，求原几何体的体积，容易题.3.若某多面体的三视图（单位: cm）如图所示, 则此多面体的体积是（）A．cm3B．cm3C．cm3D．cm3【答案】C【解析】由三视图可得，该几何体相当于一个正方体切去一个三个侧棱长为1的三棱锥.所以该几何体的体积为.故选C.【考点】1.三视图.2.空间想象力.3.几何体的体积.4. (2014·孝感模拟)一个几何体的三视图如图所示,其中俯视图与侧视图均为半径是2的圆,则这个几何体的表面积是( )A．16πB．14πC．12πD．8π【答案】A【解析】由三视图可知,该几何体是球挖去半球.其中两个半圆的面积为π×22=4π.个球的表面积为×4π×22=12π,所以这个几何体的表面积是12π+4π=16π.5.如图，某几何体的三视图都是等腰直角三角形，则几何体的体积是（）A．8B．7C．9D．6【答案】C【解析】由三视图可知,几何体是底面为等腰直角三角形,有一侧棱与底面垂直(垂足在非直角处)的三棱锥,其底面面积为×6×3=9,三棱锥的高为3,所以三棱锥的体积=×9×3=9．6.已知某几何体的三视图(如图),正视图和侧视图均为两个相等的等边三角形,府视图为正方形,则几何体的体积为（）A．B．4C．9D．9【答案】C【解析】由三视图可知,几何体由两个同底之正四棱锥组成所以其体积为V=2××32×3×=9 7.一空间几何体的三视图如图所示，该几何体的体积为12π＋，则正视图中x的值为( )A．5B．4C．3D．2【答案】C【解析】三视图，由正四棱锥和圆柱组成，故选C．8.如图，一个四棱锥的底面为正方形，其三视图如图所示，则这个四棱锥的体积为（）A．1B．2C．3D．4【答案】B【解析】由题意，棱锥的高为，底面面积为，∴.【考点】三视图，体积．9.某几何体的三视图如题（6）所示，其侧视图是一个边长为1的等边三角形，俯视图是两个正三角形拼成的菱形，则这个几何体的体积为（）A．1B．C．D．【答案】C【解析】这是由两个三棱锥拼成的几何体，其体积为.选C.【考点】三视图及几何体的体积.10.―个几何体的三视图如图所示(单位：)，则该几何体的体积为．【答案】18+9【解析】由三视图可知，此几何体为两个相切的球上方放了一个长方体组成的组合体，所以其体积为：V=3×6×1+2××=18+911.一个空间几何体的三视图如图所示，该几何体的表面积为__________.【答案】152【解析】几何体为一个三棱柱，底面为一个等腰三角形，底边长为6，底边上高为4，腰长为５.棱柱的高为8.因此表面积为【考点】三视图12.某三棱锥的三视图如图所示，则这个三棱锥的体积为；表面积为．【答案】；．【解析】由三视图知几何体如下图，为一个三棱锥，且三棱锥的一个侧面与底面垂直，底面三角形的一条边长为，该边上的高为，∴几何体的体积．它的表面积为．【考点】由三视图求面积、体积．13.已知某个几何体的三视图如下，根据图中标出的尺寸（单位：cm），可得这个几何体的体积是_______.【答案】【解析】由题意可得该几何体是一个三棱锥，体积.【考点】1.三视图的知识.2.立几中的线面关系.3.三棱锥的体积公式.14.一个空间几何体的三视图如图所示，其正视图、侧视图、俯视图均为等腰直角三角形，且直角边长都为1，则这个几何体的体积是【答案】【解析】由三视图，可知该几何体是三棱锥，并且侧棱，，，则该三棱锥的高是，底面三角形是直角三角形，所以这个几何体的体积＝＝．【考点】由三视图求几何体的体积．15.一个几何体的三视图如图所示,则该机合体的体积为( )A．B．C．D．【答案】B【解析】分析可得该几何体是底面为菱形的四棱锥,则高底面面积,所以.故选B【考点】三视图四棱锥体积16.一个几何体的三视图如图所示，则该几何体的体积是【答案】【解析】通过三视图的观察可得，该几何体是一个四棱柱，底面是一个直角梯形，其上下底分别为2,3，梯形的高为2.四棱柱的高为2.所以几何体的体积为.【考点】1.三视图的知识.2.几何体的体积.3.空间想象力.17.某长方体被一个平面所截，得到的几何体的三视图如图所示，则这个几何体的体积为()A．4B．4C．6D．8【答案】D【解析】割补可得其体积为2×2×2＝8.18.某几何体的三视图如图所示，则该几何体的体积是________．【答案】16π－16【解析】由三视图知，该几何体是由一个底面半径为2，高为4的圆柱内挖去一个底面边长为2，高为4的正四棱柱后剩下的部分，∴V＝(π×22－22)×4＝16π－16.19.已知正方体ABCD-A1B1C1D1，M为棱A1B1的中点，N为棱A1D1的中点．如图是该正方体被M，N，A所确定的平面和N，D，C1所确定的平面截去两个角后所得的几何体，则这个几何体的正视图为()．【答案】B【解析】对于选项A，由于只是截去了两个角，此切割不可能使得正视图成为梯形．故A不对；对于B，正视图是正方形符合题意，线段AM的影子是一个实线段，相对面上的线段DC1的投影是正方形的对角线，由于从正面看不到，故应作成虚线，故选项B正确；对于C，正视图是正方形，符合题意，有两条实线存在于正面不符合实物图的结构，故不对；对于D，正视图是正方形，符合题意，其中的两条实线符合俯视图的特征，故D不对．20.若一个底面为正三角形、侧棱与底面垂直的棱柱的三视图如图所示，则该棱柱的体积为（）A．B．C．D．6【答案】B【解析】由三视图知该直三棱柱高为4，底面正三角形的高为3，所以正三角形边长为6，所以V＝×36×4＝36.故选B.【考点】1.三视图；2.柱体体积计算.21.某由圆柱切割获得的几何体的三视图如图所示,其中俯视图是中心角为的扇形,则该几何体的体积为（）A．B．C．D．【答案】D【解析】由题意知道，该几何体体积是圆柱体积的，即.【考点】1、三视图；2、几何体体积.22.右图是一个几何体的三视图，其中正视图和侧视图都是一个两底长分别为2和4，腰长为4的等腰梯形，则该几何体的侧面积是( )A．B．C．D．【答案】B【解析】由三视图可得该几何体是一个圆台，其两底直径分别为2和4，母线长为4，所以该几何体的侧面积是，选B..【考点】三视图，圆台的侧面积.23.如图是一个组合几何体的三视图，则该几何体的体积是 .A．B．C．D．【答案】A【解析】由三视图还原可知该几何体是一个组合体，下面是一个半径为4，高为8的圆柱，，上面是一个三棱柱，故所求体积为.【考点】三视图，圆柱、三棱柱的体积公式.24.已知一个几何体的三视图如图所示，则该几何体的体积为___________【答案】【解析】该几何体为圆柱中挖去半个球而得的组合体，其体积为.【考点】三视图.25.一个几何体的三视图如图所示（单位长度：），俯视图中圆与四边形相切，且该几何体的体积为，则该几何体的高为 .【答案】【解析】由如图所示的几何体的三视图知：这个几何体是一个半径为的球和一个直四棱柱的结合体，且这个直四棱柱的底面是对角线分别为和的棱形，这个直四棱柱的高为，∴这个几何体的体积：V=，解得h=.【考点】1.三视图；2.几何体的面积和体积26.一个几何体的三视图如图所示，则该几何体的直观图可以是（）【答案】D【解析】通过三视图的俯视图可知，该几何体是由两个旋转体组成，故选D.【考点】1.三视图的应用.27.如图为一个几何体的三视图正视图和侧视图均为矩形，俯视图中曲线部分为半圆，尺寸如图所示，则该几何体的表面积为（）A．B．C．D．【答案】D【解析】由三视图可知，这是一个由半个圆柱和一个三棱柱构成的组合体，这个组合体仍为一个柱体。
2021年高三数学一轮复习 三视图专项练习 文
2021年高三数学一轮复习三视图专项练习文1、一个长方体去掉一个小长方体，所得几何体的正视图与侧（左）视图分别如图所示，则该几何体的俯视图为（）A、B、C、D、2、若一个底面是正三角形的三棱柱的正视图如图所示，其侧面积等于（）A、B、2 C、2 D、63、如图，△ABC为三角形，AA′∥BB′∥CC′，CC′⊥平面ABC 且3AA′= BB′=CC′=AB，则多面体△ABC-A′B′C′的正视图（也称主视图）是（）A、B、C、D、4、若某空间几何体的三视图如图所示，则该几何体的体积是（）A、2B、1C、D、5、若一个底面是正三角形的三棱柱的正视图如图所示，则其表面积等于——————考点：由三视图求面积、体积．6、图中的三个直角三角形是一个体积为20cm3的几何体的三视图，则h= ―――――――cm．专题：计算题．7、如图，网格纸的小正方形的边长是1，在其上用粗线画出了某多面体的三视图，则这个多面体最长的一条棱的长为．8、一个几何体的正视图为一个三角形，则这个几何体可能是下列几何体中的————————（填入所有可能的几何体前的编号）①三棱锥②四棱锥③三棱柱④四棱柱⑤圆锥⑥圆柱9、一个几何体的三视图如图所示，则这个几何体的体积为13、一个几何体的三视图如图所示，则这个几何体的体积为考点：简单空间图形的三视图．专题：综合题．分析：一个几何体的正视图为一个三角形，由三视图的正视图的作法判断选项．解答：解：一个几何体的正视图为一个三角形，显然①②⑤正确；③是三棱柱放倒时也正确；④⑥不论怎样放置正视图都不会是三角形；故答案为：①②③⑤点评：本题考查简单几何体的三视图，考查空间想象能力，是基础题．答题：qiss老师分析：由题意可知图形的形状，求解即可．解答：解：本题考查立体图形三视图及体积公式如图，该立体图形为直三棱柱所以其体积为．点评：本题考查立体图形三视图及体积公式，是基础题．答题：qiss老师I37805 93AD 鎭35573 8AF5 諵7+36019 8CB3 貳34849 8821 蠡21369 5379 卹{/39676 9AFC 髼^k32447 7EBF 线C。
高考三视图题汇编

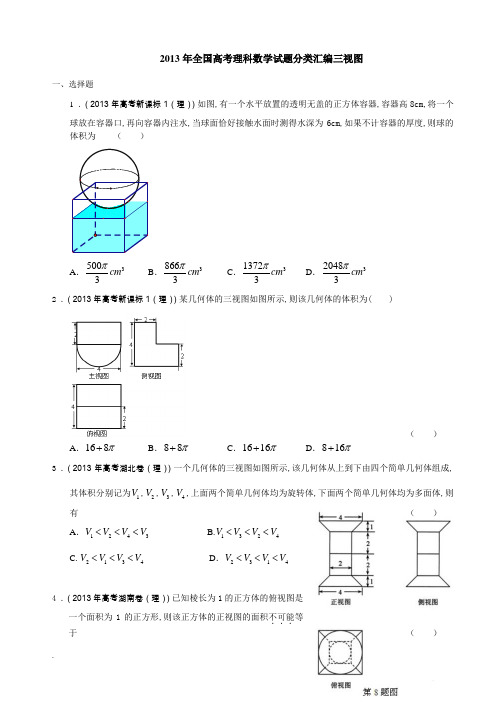

. 2013年全国高考理科数学试题分类汇编三视图 一、选择题 1 ．（2013年高考新课标1（理））如图,有一个水平放置的透明无盖的正方体容器,容器高8cm,将一个球放在容器口,再向容器内注水,当球面恰好接触水面时测得水深为6cm,如果不计容器的厚度,则球的体积为 （ ）
A．35003cm B．38663cm C．313723cm D．320483cm 2 ．（2013年高考新课标1（理））某几何体的三视图如图所示,则该几何体的体积为( )
（ ） A．168 B．88 C．1616 D．816
3 ．（2013年高考湖北卷（理））一个几何体的三视图如图所示,该几何体从上到下由四个简单几何体组成,
其体积分别记为1V,2V,3V,4V,上面两个简单几何体均为旋转体,下面两个简单几何体均为多面体,则有 （ ） A．1243VVVV B.1324VVVV
C.2134VVVV D．2314VVVV
4 ．（2013年高考湖南卷（理））已知棱长为1的正方体的俯视图是一个面积为1的正方形,则该正方体的正视图的面积不可能．．．等于 （ ） A．1 B．2 C．2-12 D．2+12 5 ．（2013年普通高等学校招生统一考试广东省数学（理）某四棱台的三视图如图所示,则该四棱台的体积是
（ ） A．4 B．143 C．163 D．6 6．（2013年普通高等学校招生统一考试重庆数学（理）某几何体的三视图如题5图所示,则该几何体的体积为 （ ） A．5603 B．5803 C．200 D．240
7．（2013年普通高等学校招生统一考试新课标Ⅱ卷数学（理）一个四面体的顶点在空间直角坐标系Oxyz中的坐标分别是(1,0,1),(1,1,0),(0,1,1),(0,0,0),画该四面体三视图中的正视图时,以zOx平面为投影面,则得到正视图可以为
1 2 2
1 1
高三数学空间几何体的三视图与直观图试题
高三数学空间几何体的三视图与直观图试题1.若一个四棱锥的三视图如图所示，其中正视图与侧视图都是边长为2的等边三角形，则该四棱锥的四条侧棱长之和等于_____________【答案】【解析】由三视图可知该四棱锥的四个侧面是底边长为2，高为2的全等的等腰三角形，所以每条侧棱长都等于，所以四条侧棱长之和为．【考点】三视图．2.已知某几何体的三视图如图所示，则该几何体的表面积等于________．【答案】【解析】据三视图可知，该几何体是一个正方体(棱长为2)去掉一角(左前上角)而得，直观图如图所示，其中DA＝DB＝DC＝1，∴△ABC是边长为的等边三角形，∴其表面积为S＝6×22－3××12＋×()2×＝．3.一个多面体的直观图及三视图如图所示：(其中M、N分别是AF、BC的中点)(1)求证：MN∥平面CDEF；(2)求多面体A－CDEF的体积．【答案】（1）见解析（2）【解析】解：由三视图可知，AB＝BC＝BF＝2，DE＝CF＝2，∠CBF＝．(1)证明：取BF的中点G，连接MG、NG，由M、N分别为AF、BC的中点可得，NG∥CF，MG∥EF，∴平面MNG∥平面CDEF，又MN⊂平面MNG，∴MN∥平面CDEF．(2)取DE的中点H．∵AD＝AE，∴AH⊥DE，在直三棱柱ADE－BCF中，平面ADE⊥平面CDEF，平面ADE∩平面CDEF＝DE．∴AH⊥平面CDEF．∴多面体A－CDEF是以AH为高，以矩形CDEF为底面的棱锥，在△ADE中，AH＝．S矩形＝DE·EF＝4，CDEF∴棱锥A－CDEF的体积为V＝·S·AH＝×4×＝．矩形CDEF4.一个几何体的主视图和俯视图如图所示，主视图是边长为的正三角形，俯视图是边长为的正六边形，则该几何体左视图的面积是【答案】【解析】左视图的面积为.【考点】三视图.5.一空间几何体的三视图如图所示，该几何体的体积为12π＋，则正视图中x的值为( )A．5B．4C．3D．2【答案】C【解析】三视图，由正四棱锥和圆柱组成，故选C．6.三棱柱的直观图和三视图如下图所示，其侧视图为正三角形（单位cm）⑴当x=4时，求几何体的侧面积和体积⑵当x取何值时，直线AB1与平面BB1C1C和平面A1B1C1所成角大小相等。
高三数学空间几何体的三视图与直观图试题答案及解析
高三数学空间几何体的三视图与直观图试题答案及解析1.已知某锥体的三视图（单位：cm）如图所示，则该锥体的体积为．【答案】２．【解析】由已知几何体的视图可知，几何体为四棱锥，其中SA垂直于平面ABCD，SA=2，四边形ABCD为直角梯形，AD=1，BC=2，AB=2，所以四棱锥的体积为【考点】三视图求几何体的体积.2.右图为某几何体的三视图，则该几何体的体积为【答案】【解析】由三视图知，该几何体是底面半径为1，高为1的圆柱与半径为1的球体组成的组合体，其体积为=．【考点】简单几何体的三视图，圆柱的体积公式，球的体积公式3.一个几何体的三视图及尺寸如图所示，则该几何体的外接球半径为（）A．B．C．D．【答案】C【解析】由三视图可知：该几何体是一个如图所示的三棱锥P-ABC，它是一个正四棱锥P-ABCD 的一半，其中底面是一个两直角边都为6的直角三角形，高PE=4．设其外接球的球心为O，O点必在高线PE上，外接球半径为R，则在直角三角形BOE中，BO2=OE2+BE2=（PE-EO）2+BE2，即R2=（4-R）2+（3）2，解得：R=，故选C.【考点】三视图，球与多面体的切接问题，空间想象能力4.如图是一个几何体的三视图，则该几何体的表面积是____________【答案】28＋12【解析】这是一个侧放的直三棱柱，底面是等腰直角三角形，侧棱长为6故表面积为2×(×2×2)＋(2＋2＋2)×6＝28＋12.【考点】三视图，几何体的表面积.5.在长方体中割去两个小长方体后的几何体的三视图如图，则切割掉的两个小长方体的体积之和等于.【答案】24【解析】由题意割去的两个小长方体的体积为.【考点】三视图，几何体的体积..6.某空间几何体的正视图是三角形，则该几何体不可能是（）圆柱圆锥四面体三棱柱【答案】A【解析】由于圆柱的三视图不可能是三角形所以选A.【考点】三视图.7.某几何体的三视图如图所示，其中正视图是腰长为2的等腰三角形，侧视图是半径为1的半圆，则该几何体的表面积是________．【答案】2(π＋)【解析】由三视图可知此几何体的表面积分为两部分：底面积即俯视图的面积为2；侧面积为一个完整的圆锥的侧面积，且圆锥的母线长为2，底面半径为1，所以侧面积为2π．两部分加起来即为几何体的表面积，为2(π＋)．8.一个锥体的主(正)视图和左(侧)视图如图所示，下面选项中，不可能是该锥体的俯视图的是()【答案】C【解析】俯视图是选项C的锥体的正视图不可能是直角三角形．另外直观图如图1的三棱锥(OP⊥面OEF，OE⊥EF，OP＝OE＝EF＝1)的俯视图是选项A，直观图如图2的三棱锥(其中OP，OE，OF两两垂直，且长度都是1)的俯视图是选项B，直观图如图3的四棱锥(其中OP⊥平面OEGF，底面是边长为1的正方形，OP＝1)的俯视图是选项D．9.如图所示，正方形O′A′B′C′的边长为1，它是水平放置的一个平面图形的直观图，则原图形的周长是()A．6B．8C．2＋3D．2＋2【答案】B【解析】如图，OB＝2，OA＝1，则AB＝3．∴周长为8．10.某几何体的三视图如图所示，且该几何体的体积是2，则正(主)视图的面积等于()A．2B．C．D．3【答案】A【解析】由三视图可知该几何体是一个四棱锥，其底面积就是俯视图的面积S＝(1＋2)×2＝3，其高就是正(主)视图以及侧(左)视图的高x，因此有×3×x＝2，解得x＝2，于是正(主)视图的面积S＝×2×2＝2．11.如图，三棱柱的侧棱长和底边长均为2，且侧棱AA1⊥底面A1B1C1，正视图是边长为2的正方形，俯视图为一个等边三角形，则该三棱柱的侧视图的面积为( )A. C.4 D.【答案】A【解析】侧视图也为矩形，底宽为原底等边三角形的高，侧视图的高为侧棱长，所以侧视图的面积为,故选B.【考点】三视图12.一个几何体的三视图如图所示，则该几何体内切球的体积为 .【答案】【解析】依题意可得该几何体是一个正三棱柱，底面边长为2，高为.由球的对称性可得内切球的半径为.由已知计算得底面内切圆的半径也为.所以内切球的体积为.【考点】1.三视图.2.几何体内切球的对称性.3.球的体积公式.4.空间想象力.13.已知一个正三棱柱的所有棱长均等于2，它的俯视图是一个边长为2的正三角形，那么它的左视图面积的最小值是________．【答案】【解析】如图，正三棱柱中，分别是的中点，则当面与侧面平行时，左视图面积最小，且面积为.【考点】三视图.14.某几何体的三视图如图3所示，则其体积为________．【答案】【解析】原几何体可视为圆锥的一半，其底面半径为1，高为2，∴其体积为×π×12×2×＝.15.已知正△ABC的边长为2，那么用斜二测画法得到的△ABC的直观图△A′B′C′的面积为（）A．B．C．D．【答案】D【解析】∵正△ABC的边长为2，故正△ABC的面积S==设△ABC的直观图△A′B′C′的面积为S′则S′=S=•=故选D16.一个体积为12的正三棱柱的三视图如图所示，则这个三棱柱的侧视图的面积为（）A．B．C．D．【答案】A【解析】依题意可得三棱柱的底面是边长为4正三角形.又由体积为.所以可得三棱柱的高为3.所以侧面积为.故选A.【考点】1.三视图的知识.2.棱柱的体积公式.3.空间想象力.17.某几何体的三视图如题（6）所示，其侧视图是一个边长为1的等边三角形，俯视图是两个正三角形拼成的菱形，则这个几何体的体积为（）A．1B．C．D．【答案】C【解析】这是由两个三棱锥拼成的几何体，其体积为.选C.【考点】三视图及几何体的体积.18.一个四面体的顶点在空间直角坐系O－xyz中的坐标分别是（1，0，1），（1，1，0），（0，1，1），（0，0，0），画该四面体三视图中的正视图时，以zOx平面为投影面，则得到的正视图可以为（）A．B．C．D．【答案】A【解析】设O(0，0，0)，A(1，0，1)，B(1，1，0)，C(0，1，1)，将以O，A，B，C为顶点的四面体补成一正方体后，因为OA⊥BC，所以补成的几何体以zOx平面为投影面的正视图为A．19.如图，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则此几体的体积为（）A．6B．9C．12D．18【答案】B【解析】由三视图可知，此几何体为如图所示的三棱锥，其底面△ABC为等腰三角形且AB=BC，AC=6，AC边上的高为3，SB⊥底面ABC，且SB=3，因此此几体的体积为V=××6×3×3=920.如图所示，一个空间几何体的正视图和侧视图都是边长为1的正方形，俯视图是一个直径为1的圆，那么这个几何体的表面积为 .【答案】【解析】由三视图知，该几何体是一个圆柱，其表面积为.【考点】三视图及几何体的表面积.21.在三棱锥中，，平面ABC,.若其主视图，俯视图如图所示，则其左视图的面积为【答案】【解析】左视图是一个直角三角形，其直角边分别是2与.所以面积为.【考点】1.三视图知识.2.三角形面积的计算.22.一个几何体的三视图如图所示,则这个几何体的体积是_________.【答案】【解析】由三视图还原几何体，该几何体为底面半径为，高为的圆柱，去掉底面半径为，高为的圆锥的剩余部分，则其体积为．【考点】1、三视图；2、几何体的体积.23.棱长为2的正方体被一平面截成两个几何体，其中一个几何体的三视图如图所示，那么该几何体的体积是( ).A．B．4C．D．3【答案】B【解析】如图，红色虚线表示截面，可见这个截面将正方体分为完全相同的两个几何体，则所求几何体的体积即是原正方体的体积的一半，.【考点】1.三视图；2.正方体的体积24.如图，一个四棱锥的底面为正方形，其三视图如图所示，则这个四棱锥的体积为（）A．1B．2C．3D．4【答案】Ｂ【解析】由题设及图知，此几何体为一个四棱锥，其底面为一个对角线长为的正方形，故其底面积为，由三视图知其中一个侧棱为棱锥的高，其相对的侧棱与高及底面正方形的对角线组成一个直角三角形，由于此侧棱长为，对角线长为，故棱锥的高为，此棱锥的体积为，故选B．【考点】由三视图求面积、体积．25.已知某几何体的三视图如右图所示，其中，正视图，侧视图均是由三角形与半圆构成，俯视图由圆与内接三角形构成，根据图中的数据可得此几何体的体积为（）A．B．C．D．【答案】C【解析】由已知的三视图可知原几何体是上方是三棱锥,下方是半球,∴，故选C.【考点】1.三视图；2.几何体的体积.26.如图是一个组合几何体的三视图,则该几何体的体积是.【答案】36+128π【解析】由三视图还原可知该几何体是一个组合体,下面是一个圆柱,上面是一个三棱柱,故所求体积为V=×3×4×6+16π×8=36+128π.27.某几何体的三视图如图所示，其中俯视图为扇形，则该几何体的体积为（）A．B．C．D．【答案】D【解析】由三视图可知，该几何体是三分之一个圆锥，其体积为.【考点】三视图及几何体的体积.28.某几何体的三视图(图中单位：cm)如图所示，则此几何体的体积是()A．36 cm3B．48 cm3C．60 cm3D．72 cm3【答案】B【解析】由三视图可知几何体上方是一长方体，下方是一放倒的直四棱柱，且四棱柱底面是等腰梯形，上底长为2 cm，下底长为6 cm，高为2 cm，故几何体的体积是2×2×4＋×(2＋6)×2×4＝48(cm3)，故选B.29.如图是某三棱柱被削去一个底面后的直观图、侧(左)视图与俯视图．已知CF＝2AD，侧视图是边长为2的等边三角形，俯视图是直角梯形，有关数据如图所示．求该几何体的体积．【答案】3【解析】解：取CF中点P，过P作PQ∥CB交BE于Q，连接PD，QD，则AD∥CP，且AD＝CP.所以四边形ACPD为平行四边形，所以AC∥PD.所以平面PDQ∥平面ABC.该几何体可分割成三棱柱PDQ－CAB和四棱锥D－PQEF，所以V＝V－CAB＋V D－PQEFPDQ＝×22sin 60°×2＋××＝3.30.一个几何体的三视图如图所示，则该几何体的表面积是()A．6＋8B．12＋7C．12＋8D．18＋2【答案】C【解析】该空间几何体是一个三棱柱．底面为等腰三角形且底面三角形的高是1，底边长是2 ，两个底面三角形的面积之和是2，侧面积是(2＋2＋2)×3＝12＋6，故其表面积是12＋8.31. 已知四棱锥P-ABCD 的三视图如右图所示，则四棱锥P-ABCD 的四个侧面中的最大面积是( )．A ．6B ．8C ．2D ．3【答案】A【解析】四棱锥如图所示：PM ＝3，S △PDC ＝×4×＝2，S △PBC ＝S △PAD ＝×2×3＝3，S △PAB ＝×4×3＝6，所以四棱锥P-ABCD 的四个侧面中的最大面积是6.32. 若某几何体的三视图如图所示，则这个几何体的直观图可以是( )．【答案】B【解析】分别从三视图中去验证、排除．由正视图可知，A 不正确；由俯视图可知，C ，D 不正确，所以选B.33. 一个几何体的三视图如图所示，已知这个几何体的体积为，则h________.【答案】【解析】依题意可得四棱锥的体积为.所以可得.解得.故填.本小题的是常见的立几中的三视图的题型，这类题型关键是要能还原几何体的直观图形.所以培养空间的思想很重要.【考点】1.三视图的识别.2.空间几何体的直观图.34.图中的网格纸是边长为的小正方形，在其上用粗线画出了一四棱锥的三视图，则该四棱锥的体积为（）A．B．C．D．【答案】C【解析】由三视图知，该几何体是一个四棱锥，且其底面为一个矩形，底面积，高为，故该几何体的体积，故选C.【考点】1.三视图；2.锥体的体积35.已知某几何体的三视图如图，其中主视图中半圆直径为2，则该几何体的体积____________【答案】24-【解析】由三视图可知，该几何体是有长方体里面挖了一个半圆柱体，可知，长方体的长为4，宽为3，高为2，那么圆柱体的高位3，底面的半径为1，则可知该几何体的体积为，故答案为．【考点】由三视图求面积、体积．36.把边长为的正方形沿对角线折起，连结，得到三棱锥，其正视图、俯视图均为全等的等腰直角三角形（如图所示），则其侧视图的面积为（）A．B．C．D．【答案】B【解析】在三棱锥中，在平面上的射影为的中点，∵正方形边长为，∴，∴侧视图的面积为.【考点】1.三视图；2.三角形的面积.37.一个几何体的三视图如图所示，其中正视图是一个正三角形，则这个几何体的（）A．外接球的半径为B．体积为C．表面积为D．外接球的表面积为【答案】D．【解析】由题意设外接球半径为，则，A错误；外接球的表面积为，D正确；此几何体的体积为，故B错误；此几何体的表面积为，C错误．【考点】三视图及球的表面积公式.38.一个几何体的三视图如图所示，则该几何体的体积为( )A．4B．8C．D．【答案】B【解析】有三视图可以看出，该几何体是一个三棱锥，它的体积为．【考点】三视图，几何体的体积．39.如图，直三棱柱的侧棱长和底面边长均为2，正视图和俯视图如图所示，则其侧视图的面积为（）A．B．C．4D．2【答案】A【解析】由题意易知，直三棱柱的底面是边长为2的正三角形.其侧视图为矩形，矩形的高为2，宽为底面正三角形的高.易知边长为2的正三角形的高为.所以面积为.【考点】三视图40.如果一个几何体的三视图如图所示(单位长度:cm),则此几何体的表面积是( )A．B．21C．D．24【答案】A【解析】还原几何体，得棱长为2的正方体和高为1的正四棱锥构成的简单组合体，如图所示，=，选A.【考点】1、几何体的表面积；2、三视图.41.某几何体的三视图如图所示，则它的表面积为（）A．B．C．D．【答案】A【解析】易知该三视图的直观图是倒立的半个三棱锥，其表面积由底面半圆，侧面三角形和侧面扇形，所以，故选A.【考点】1.立体几何三视图；2.表面积和体积的求法.42.一几何体的三视图如图所示，则该几何体的体积为（）A．200＋9πB．200＋18πC．140＋9πD．140＋18π【答案】A【解析】通过观察三视图，易知该几何体是由半个圆柱和长方体组成的，则半个圆柱体积；长方体的体积为,所以该几何体的最终体积，故选A.【考点】1.三视图的应用；2.简单几何体体积的求解.43.一个几何体的三视图如图所示，其中主视图和左视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为( )A．B．C．D．【解析】把原来的几何体补成以为长、宽、高的长方体，原几何体四棱锥与长方体是同一个外接球，，，.【考点】1.补体法；2.几何体与外接球之间的元素换算.44.一个几何体的三视图如图所示，其中府视图为正三角形，则侧视图的面积为（）A．8B．C．D．4【答案】B【解析】由三视图可知：该几何体是一个正三棱柱，高为4，底面是一个边长为2的正三角形．因此，侧视图是一个长为４，宽为的矩形，．【考点】三视图与几何体的关系、几何体的侧面积的求法能力．45.某几何体的三视图如图所示，则它的侧面积为（）A．B．C．24D．【答案】A【解析】由三视图得,这是一个正四棱台,由条件，侧面积.【考点】1.三视图；2.正棱台侧面积的求法.46.一个几何体的三视图如图所示，其中正视图与侧视图都是底边长为6、腰长为5的等腰三角形，则这个几何体的全面积为（）A．B．C．D．【解析】由三视图知，该几何体是一个圆锥，且圆锥的底面直径为，母线长为，用表示圆锥的底面半径，表示圆锥的母线长，则，，故该圆锥的全面积为.【考点】三视图、圆锥的表面积47.一个空间几何体的三视图如右图所示，其中主视图和侧视图都是半径为的圆，且这个几何体是球体的一部分，则这个几何体的表面积为( )A．3πB．4πC．6πD．8π【答案】B【解析】此空间几何体是球体切去四分之一的体积，表面积是四分之三的球表面积加上切面面积，切面面积是两个半圆面面积.故这个几何体的表面积是.【考点】1、几何体的三视图; 2、球的表面积公式.48.右图是一个几何体的三视图，其中正视图和侧视图都是一个两底长分别为和，腰长为的等腰梯形，则该几何体的表面积是．【答案】【解析】从三视图可以看出：几何体是一个圆台，上底面是一个直径为4的圆，下底面是一个直径为2的圆，侧棱长为4．上底面积，下底面积，侧面是一个扇环形，面积为，所以表面积为．【考点】空间几何体的三视图、表面积的计算．49.某零件的正（主）视图与侧（左）视图均是如图所示的图形（实线组成半径为的半圆，虚线是等腰三角形的两腰），俯视图是一个半径为的圆（包括圆心），则该零件的体积是 ( )A．B．C．D．【解析】由题意易知该几何体为一半球内部挖去一圆锥所成，故体积为.故选C.【考点】1.体积； 2.三视图.50.某四棱台的三视图如图所示,则该四棱台的体积是 ( )A．B．C．D．【答案】B【解析】由三视图可知,该四棱台的上下底面边长分别为和的正方形,高为,故,故选B．【考点】三视图与四棱台的体积51.若一个底面是正三角形的三棱柱的正视图如图所示，其顶点都在一个球面上，则该球的表面积为（）A．B．C．D．【答案】B【解析】由已知底面是正三角形的三棱柱的正视图,我们可得该三棱柱的底面棱长为2，高为1,则底面外接圆半径，球心到底面的球心距,则球半径,则该球的表面积，故选B.【考点】由三视图求面积、体积．点评：本题考查的知识点是由三视图求表面积，其中根据截面圆半径、球心距、球半径满足勾股定理计算球的半径，是解答本题的关键．52.如图所示是某一容器的三视图，现向容器中匀速注水，容器中水面的高度随时间变化的可能图像是（）A． B． C． D．【答案】B【解析】由三视图可知该几何体是圆锥，顶点在下，底面圆在上，在匀速注水过程中水面高度随着时间的增大而增大，且刚开始时截面积较小，所以高度变化较快，随着水面的升高，截面圆面积增大，高度变化速度减缓，因此函数的瞬时变化率逐渐减小，导数减小，图像为B项【考点】函数导数的定义点评：本题通过高度的瞬时变化率的变化情况得到函数的导数的大小，从而通过做出的切线斜率的变化得出正确图像53.已知一个三棱锥的主视图与俯视图如图所示，则该三棱锥的侧视图面积为（）A．B．C．D．【答案】B【解析】根据题意，由于三棱锥的俯视图为直角三角形，正视图为直角三角形，且斜边长为2，直角边长为，那么结合图像可知其侧视图为底面边长为1，高为的三角形，因此其面积为，故选B.【考点】三棱锥点评：解决的关键是根据三棱锥的三视图来得到底面积和高进而求解侧视图，属于基础题。
2015届高三一轮复习----三视图(含详细解法)要点
1．（2015?惠州模拟）若某几何体的三视图（单位：cm）如图所示，则此几何体的体积等于（）cm 3．A．18 B．21 C．24 D．28考点：由三视图求面积、体积．专题：计算题．分析：先根据三视图判断几何体的形状，再利用体积公式计算即可．解答：解答：解：几何体为三棱柱去掉一个三棱锥后的几何体，底面是直角三角形，直角边分别为3，4，棱柱的高为5，被截取的棱锥的高为3．如图：V=V棱柱﹣V三棱锥==30﹣6=24（cm3）故选：C．点评：本题主要考查三视图的应用，利用三视图还原成空间几何体的直观图是解决此题的关键，要求熟练掌握空间几何体的体积公式．2．（2014?武汉模拟）某几何体的三视图如图所示，则该几何体的体积为（）A．16+8πB．8+8πC．16+16πD．8+16π考点：由三视图求面积、体积．专题：压轴题；图表型．分析：三视图复原的几何体是一个长方体与半个圆柱的组合体，依据三视图的数据，得出组合体长、宽、高，即可求出几何体的体积．解答：解：三视图复原的几何体是一个长方体与半个圆柱的组合体，如图，其中长方体长、宽、高分别是：4，2，2，半个圆柱的底面半径为2，母线长为4．∴长方体的体积=4×2×2=16，半个圆柱的体积=×22×π×4=8π所以这个几何体的体积是16+8π；故选A．点评：本题考查了几何体的三视图及直观图的画法，三视图与直观图的关系，柱体体积计算公式，空间想象能力3．（2014?四川）某三棱锥的侧视图、俯视图如图所示，则该三棱锥的体积为（）（锥体体积公式：V=Sh，其中S为底面面积，h为高）A．3B．2C．D．1考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：根据三棱锥的俯视图与侧视图判定三棱锥的一个侧面与底面垂直，判断三棱锥的高与底面三角形的形状及边长，把数据代入棱锥的体积公式计算．解答：解：由三棱锥的俯视图与侧视图知：三棱锥的一个侧面与底面垂直，高为，底面为等边三角形，边长为2，∴三棱锥的体积V=××2××=1．故选：D．点评：本题考查了由三棱锥的侧视图与俯视图求体积，判断三棱锥的结构特征及相关几何量的数据是解题的关键．4．（2014?辽宁）某几何体三视图如图所示，则该几何体的体积为（）A．8﹣2πB．8﹣πC．8﹣D．8﹣考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：几何体是正方体切去两个圆柱，根据三视图判断正方体的棱长及切去的圆柱的底面半径和高，把数据代入正方体与圆柱的体积公式计算．解答：解：由三视图知：几何体是正方体切去两个圆柱，正方体的棱长为2，切去的圆柱的底面半径为1，高为2，∴几何体的体积V=23﹣2××π×12×2=8﹣π．故选：B．点评：本题考查了由三视图求几何体的体积，根据三视图判断几何体的形状及数据所对应的几何量是解题的关键．5．（2014?重庆）某几何体的三视图如图所示则该几何体的表面积为（）A．54 B．60 C．66 D．72考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：几何体是三棱柱消去一个同底的三棱锥，根据三视图判断各面的形状及相关几何量的数据，把数据代入面积公式计算．解答：解：由三视图知：几何体是直三棱柱消去一个同底的三棱锥，如图：三棱柱的高为5，消去的三棱锥的高为3，三棱锥与三棱柱的底面为直角边长分别为3和4的等腰直角三角形，∵AB⊥平面BEFC，∴AB⊥BC，BC=5，FC=2，AD=BE=5，DF=5∴几何体的表面积S=×3×4+×3×5+×4+×5+3×5=60．故选：B．点评：本题考查了由三视图求几何体的表面积，根据三视图判断几何体的形状及数据所对应的几何量是解题的关键．6．（2014?安徽）一个多面体的三视图如图所示，则该多面体的体积为（）A．B．C．6D．7考点：由三视图求面积、体积．专题：空间位置关系与距离．分析：判断几何体的形状，结合三视图的数据，求出几何体的体积．解答：解：由三视图可知，该多面体是由正方体截去两个正三棱锥所成的几何体，如图，正方体棱长为2，正三棱锥侧棱互相垂直，侧棱长为1，故几何体的体积为：V正方体﹣2V棱锥侧=．故选：A．点评：本题考查三视图求解几何体的体积，解题的关键是判断几何体的形状．7．（2014?河南）如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为（）A．6B．6C．4D．4考点：由三视图求面积、体积．专题：空间位置关系与距离．分析：画出图形，结合三视图的数据求出棱长，推出结果即可．解答：解：几何体的直观图如图：AB=4，BD=4，C到BD的中点的距离为：4，∴．AC==6，AD=4，显然AC最长．长为6．故选：B．点评：本题考查三视图求解几何体的棱长，考查计算能力．8．（2014?安庆三模）已知一个棱长为2的正方体，被一个平面截后所得几何体的三视图如图所示，则该几何体的体积是（）A．8B．C．D．考点：由三视图求面积、体积．专题：计算题．分析：由已知三视图我们可以判断出该几何体为一个正方体截去一个三棱台，根据已知中正方体的棱长为2，我们根据三视图中所标识的数据，分别计算出正方体的体积和三棱台的体积，进而可以求出该几何体的体积．解答：解：分析已知中的三视图得：几何体是正方体截去一个三棱台，∴．故选 C点评：本题考查的知识点是由三视图求体积，其中根据三视图判断几何体的形状是解答醒的关键点，同时也是解答本题的难点．9．（2014?郴州三模）若某几何体的三视图（单位：cm）如图所示，则该几何体的体积等于（）A．10cm3B．20cm3C．30cm3D．40cm3考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：由三视图知几何体为直三削去一个三棱锥，画出其直观图，根据棱柱的高为5；底面为直角三角形，直角三角形的直角边长分别为3、4，计算三棱柱与三棱锥的体积，再求差可得答案．解答：解：由三视图知几何体为三角形削去一个三棱锥如图：棱柱的高为5；底面为直角三角形，直角三角形的直角边长分别为3、4，∴几何体的体积V=×3×4×5﹣××3×4×5=20（cm3）．故选B．点评：本题考查了由三视图求几何体的体积，解题的关键是判断几何体的形状及数据所对应的几何量．10．（2014?南海区模拟）如图是某几何体的三视图，则该几何体的体积为（）A．1B．C．D．考点：由三视图求面积、体积．专题：计算题．分析：由三视图知几何体是一个四棱锥，四棱锥的底面是一个平行四边形，结合三视图的数据，利用体积公式得到结果．解答：解：由三视图知几何体是一个四棱锥，四棱锥的底面是一个平行四边形，有两个等腰直角三角形，直角边长为1组成的平行四边形，四棱锥的一条侧棱与底面垂直，且侧棱长为1，∴四棱锥的体积是．故选B．点评：本题考查由三视图还原几何体并且求几何体的体积，本题解题的关键是看出所给的几何体的形状和长度，熟练应用体积公式，本题是一个基础题．11．（2014?齐齐哈尔一模）一个直棱柱被一个平面截去一部分后所剩几何体的三视图如图所示，则该几何体的体积为（）A．9B．10 C．11 D．考点：由三视图求面积、体积．专题：空间位置关系与距离．分析：由已知中的三视图可得：该几何体是一个长宽高分别为2，2，3的直棱柱，截去了一个底面两直角边为1，2，高为3的三棱锥，代入体积公式可得答案．解答：解：由已知中的三视图可得：该几何体是一个长宽高分别为2，2，3的直棱柱，截去了一个底面两直角边为1，2，高为3的三棱锥，故V=2×2×3﹣××1×2×3=11．故选C．点评：本题考查的知识点是几何体的三视图，棱柱和棱锥的体积，其中分析出几何体的形状是解答的关键．12．（2014?阳泉二模）某四面体的三视图如图所示，正视图、侧视图、俯视图都是边长为1的正方形，则此四面体的外接球的体积为（）A．B．3πC．D．π考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：由于正视图、侧视图、俯视图都是边长为1的正方形，所以此四面体一定可以放在棱长为1的正方体中，所以此四面体的外接球即为此正方体的外接球，由此能求出此四面体的外接球的体积．解答：解：由于正视图、侧视图、俯视图都是边长为1的正方形，所以此四面体一定可以放在正方体中，所以我们可以在正方体中寻找此四面体．如图所示，四面体ABCD满足题意，所以此四面体的外接球即为此正方体的外接球，由题意可知，正方体的棱长为1，所以外接球的半径为R=，所以此四面体的外接球的体积V==．故选C．点评：本题的考点是由三视图求几何体的体积，需要由三视图判断空间几何体的结构特征，并根据三视图求出每个几何体中几何元素的长度，代入对应的体积公式分别求解，考查了空间想象能力．13．（2014?河南模拟）已知一个几何体的三视图及有关数据如图所示，则该几何体的体积为（）A．2B．C．D．考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：几何体是四棱锥，结合其直观图，利用四棱锥的一个侧面与底面垂直，作四棱锥的高线，求出棱锥的高，代入棱锥的体积公式计算．解答：解：由三视图知：几何体是四棱锥，其直观图如图：四棱锥的一个侧面SAB与底面ABCD垂直，过S作SO⊥AB，垂足为O，∴SO⊥底面ABCD，SO=2×，底面为边长为2的正方形，∴几何体的体积V=×2×2×=．故选：B．点评：本题考查了由三视图求几何体的体积，判断几何体的几何特征及数据所对应的几何量是关键．14．（2014?北京模拟）一四面体的三视图如图所示，则该四面体四个面中最大的面积是（）A．2B．C．D．考点：由三视图求面积、体积．专题：探究型．分析：根据三视图，得到四面体的直观图，然后判断四个面中的最大面积即可．解答：解：将该几何体放入边长为2的正方体中，由三视图可知该四面体为D﹣BD1C1，由直观图可知，最大的面为BDC1．在正三角形BDC1中，BD=，所以面积S=．故选：D．点评：本题主要考查三视图的识别和判断，将几何体放入正方体中去研究，是解决本题的关键．15．（2014?南昌模拟）已知以下三视图中有三个同时表示某一个三棱锥，则不是该三棱锥的三视图是（）A．B．C．D．考点：由三视图求面积、体积．专题：空间位置关系与距离．分析：由已知中的四个三视图，可知四个三视图，分别表示从前、后、左、右四个方向观察同一个棱锥，但其中有一个是错误的，根据A与C中俯视图正好旋转180°，故应是从相反方向进行观察，而其正视图和侧视图中三角形斜边倾斜方向相反，满足实际情况，可得A，C均正确，而根据AC可判断B正确，D错误．解答：解：三棱锥的三视图均为三角形，四个答案均满足；且四个三视图均表示一个高为3，底面为两直角边分别为1，2的棱锥A与C中俯视图正好旋转180°，故应是从相反方向进行观察，而其正视图和侧视图中三角形斜边倾斜方向相反，满足实际情况，故A，C表示同一棱锥设A中观察的正方向为标准正方向，以C表示从后面观察该棱锥B与D中俯视图正好旋转180°，故应是从相反方向进行观察，但侧视图中三角形斜边倾斜方向相同，不满足实际情况，故B，D中有一个不与其它三个一样表示同一个棱锥，根据B中正视图与A中侧视图相同，侧视图与C中正视图相同，可判断B是从左边观察该棱锥故选 D点评：本题考查的知识点是空间几何体的三视图，本题要求具有超强的空间想像能力，难度较大．16．（2014?福建模拟）若某多面体的三视图（单位：cm）如图所示，则此多面体的体积是（）A．cm 3B．cm3C．cm3D．cm3考点：由三视图求面积、体积．专题：计算题；作图题；转化思想．分析：三视图复原后几何体是正方体去掉一个角后的几何体，根据三视图的数据，用正方体的体积减去三棱锥的体积，可得几何体的体积．解答：解：三视图复原几何体如图：是正方体去掉一个角后的几何体，它的体积是：1﹣cm3故选C．点评：本题考查由三视图求几何体的体积，考查空间想象能力，逻辑思维能力，是基础题．17．（2014?包头二模）一个棱锥的三视图如图所示，则该棱锥的体积为（）A．28 B．24 C．72 D．36考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：三视图中长对正，高对齐，宽相等，由三视图可知，该棱锥为三棱锥．解答：解：该棱锥为三棱锥，底面是等腰直角三角形，其面积为S=×6×6=18，体高h=4，则其体积V=×Sh=×18×4=24．故选B．点评：本题考查了学生的空间想象力，属于基础题．18．（2014?张掖模拟）已知某几何体的三视图如图所示，则该几何体的体积为（）A．B．C．D．考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：几何体为边长为2的正方体消去一个三棱锥，再判断消去三棱锥的高及底面三角形的形状，求相关几何量的数据，代入正方体与棱锥的体积公式计算．解答：解：由三视图知：几何体为边长为2的正方体消去一个三棱锥，消去三棱锥的高为2，底面是等腰直角三角形，直角边长为1，∴几何体的体积V=23﹣××1×1×2=．故选：A．点评：本题考查了由三视图求几何体的表面积，判断几何体的形状及相关几何量的数据是解答此类问题的关键．19．（2014?九江三模）如图所示是一个几何体的三视图，则这个几何体外接球的表面积为（）A．8πB．12πC．16πD．48π考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：几何体是三棱锥，结合直观图判断三棱锥的结构特征，根据三视图的数据求得外接球的半径，代入球的表面积公式计算．解答：解：由三视图知：几何体是三棱锥，如图三棱锥S=ABC，其中SD⊥平面ACBD，四边形ACBD为边长为2的正方形，SD=2，∴外接球的球心为SC是中点O，∴外接球的半径R==，∴外接球的表面积S=4π×3=12π．故选：B．点评：本题考查了由三视图求几何体的外接球的表面积，根据三视图判断几何体的形状及数据所对应的几何量是解题的关键．20．（2014?开封模拟）已知某几何体的三视图如图所示，则该几何体的体积为（）A．B．C．D．考点：由三视图求面积、体积．专题：空间位置关系与距离．分析：几何体为三棱锥，结合直观图判断几何体的结构特征及数据所对应的几何量，把数据代入棱锥的体积公式计算．解答：解：由三视图知：几何体为三棱锥S﹣ABC，如图：其中SA⊥平面ABC，CO⊥平面OSA，OB=BC=AO=SA=1，∴几何体的体积V=×S△ABC×SA=××1×1×1=．故选：A．点评：本题考查了由三视图求几何体的体积，解题的关键是判断几何体的结构特征及相关几何量的数据．21．（2014?宁波模拟）若某几何体的三视图（单位：cm）如图所示，其中左视图是一个边长为2的正三角形，则这个几何体的体积是（）A．2cm2B．cm3C．3cm3D．3cm3考点：由三视图求面积、体积．专题：空间位置关系与距离．分析：由几何体的三视图得到原几何体的底面积与高，进而得到该几何体的体积．解答：解：由几何体的三视图可知，该几何体为底面是直角梯形，高为的四棱锥，其中直角梯形两底长分别为1和2，高是2．故这个几何体的体积是×[（1+2）×2]×=（cm3）．故选：B．点评：本题考查由几何体的三视图求原几何体的体积问题，属于基础题．22．（2014?上饶一模）某四面体的三视图如图所示．该四面体的六条棱的长度中，最大的是（）A．2B．2C．2D．4考点：棱锥的结构特征；点、线、面间的距离计算．专题：空间位置关系与距离．分析：本题只要画出原几何体，理清位置及数量关系，由勾股定理可得答案．解答：解：由三视图可知原几何体为三棱锥，其中底面△ABC为俯视图中的钝角三角形，∠BCA为钝角，其中BC=2，BC边上的高为2，PC⊥底面ABC，且PC=2，由以上条件可知，∠PCA为直角，最长的棱为PA或AB，在直角三角形PAC中，由勾股定理得，PA===2，又在钝角三角形ABC中，AB==．故选C．点评：本题为几何体的还原，与垂直关系的确定，属基础题．23．（2014?合肥模拟）一个直棱柱被一平面截去一部分所得几何体的三视图如图，则几何体的体积为（）A．8B．9C．10 D．11考点：由三视图求面积、体积．专题：计算题．分析：三视图复原的几何体是四棱柱去掉一个三棱锥，的几何体，结合三视图的数据，求出体积即可．解答：解：三视图复原的几何体是底面是正方形边长为2，棱长垂直底面高为3，上底面是一个梯形一边长为1，四棱柱去掉一个三棱锥，所以几何体的体积是：2×2×3﹣=11故选D．点评：本题考查由三视图求体积，考查空间想象能力，计算能力，是中档题．24．（2014?福建模拟）用一些棱长是1cm的小正方体码放成一个几何体，图1为其俯视图，图2为其主视图（或正视图），若这个几何体的体积为7cm3，则其左视图为（）A．B．C．D．考点：简单空间图形的三视图；棱柱、棱锥、棱台的体积．专题：计算题．分析：通过几何体的体积，判断几何体中正方体的个数，排除选项A、D；从俯视图正视图推出正确选项．解答：解：由这个几何体的体积为7cm3可知共有7个小正方体．通过俯视图可以排除选项A、D，结合俯视图与主视图即可选出正确答案为C（若左视图为D，则只需要6个小正方体即可）．故选 C点评：本题是基础题，考查三视图判断几何体的形状，明确三视图的画法，几何体的形状是解好本题的关键．25．（2011?河南模拟）一个几何体的三视图如图所示，其中正视图和左视图均为边长是的菱形，俯视图是一个正方形，该几何体的体积是（）A．B．C．D．考点：由三视图求面积、体积．专题：计算题．分析：组几何体是两个完全相同的四棱锥底面对在一起形成的组合体，首先求出四棱锥的底面边长，根据勾股定理做出底面边长再求出底面面积，利用四棱锥的公式求出四棱锥的体积，再求要求的几何体体积．解答：解：由三视图知，这是两个完全相同的四棱锥底面对在一起形成的组合体，底面的边长是2=1，∴一个四棱锥的体积是=，∴组合体的体积是2×故选B．点评：本题考查由三视图求几何体的体积，考查由三视图还原几何体的直观图，本题是一个不好看出直观图的题目，也不好做出底面的边长，本题是一个易错题．二．填空题（共4小题）26．（2014?怀化一模）已知几何体A﹣BCDE的三视图如图所示，其中俯视图和侧视图都是腰长为4的等腰直角三角形，正视图为直角梯形，则该几何体的体积V的大小为．考点：由三视图求面积、体积．专题：计算题．分析：由三视图知几何体为四棱锥，画出其直观图，根据三视图的数据求底面面积与高，代入棱锥的体积公式计算．解答：解：由三视图知几何体为四棱锥，其直观图如图：四棱锥的高为4，底面为直角梯形的面积S=×4=10，∴几何体的体积V=×10×4=．故答案是．点评：本题考查了由三视图求几何体的体积，解题的关键是由三视图判断几何体的形状及三视图的数据所对应的几何量．27．（2014?沈阳模拟）已知某几何体的三视图如图所示，则该几何体最长棱长的值为．考点：由三视图求面积、体积．专题：空间位置关系与距离．分析：画出几何体直观图，结合三视图数据，求出棱长即可得到结果．解答：解：还原得到的几何体如图：只需求出AB，AC，BC即可得到最长棱长．由题意可知：AD=2，DC=2，BD==2，BC==2．AC=2．故答案为：2．点评：本题考查简单几何体的三视图，棱长的求法，考查空间想象能力以及计算能力．28．（2014?诸暨市模拟）将边长为2cm的正方体割除若干部分后得一几何体，其三视图如图所示，则该几何体的体积等于cm3．考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：几何体是四棱锥，结合直观图，判断四棱锥的底面矩形的边长及四棱锥高，把数据代入棱锥的体积公式计算．解答：解：由三视图知几何体为四棱锥，其直观图如图所示，四棱锥的底面为ABCD，其中AB=2，AD=2，四棱锥的高为PN=．∴几何体的体积为（cm3）．点评：本题考查了由三视图求几何体的条件，根据三视图判断几何体的形状及相关几何量的数据是关键．29．（2014?东城区模拟）一个空间几何体的三视图如图所示，则这个几何体的体积为4．考点：由三视图求面积、体积．专题：计算题；空间位置关系与距离．分析：几何体是四棱锥，结合几何体的直观图，求出几何体的高，把数据代入体积公式计算．解答：解：由三视图知：几何体是四棱锥，其直观图如图：底面是矩形，矩形的长、宽分别为2、4，由侧视图知侧面SAB与SCD的斜高都为，EF=2，∴棱锥的高SO=2．∴几何体的体积V=×3×2×2=4．故答案为：4．点评：本题考查了由三视图求几何体的体积，判断几何体的形状及数据所对应的几何量是解答此类问题的关键．三．解答题（共1小题）30．如图，在四棱锥P﹣ABCD中，PA⊥平面ABCD，底面ABCD是平行四边形，E，F为PD的两个三等分点．（Ⅰ）求证BE∥平面ACF；（Ⅱ）若平面PAC⊥平面PCD，求证：PC⊥CD．考点：平面与平面垂直的性质；直线与平面平行的判定．专题：空间位置关系与距离．分析：（Ⅰ）连结BD，AC相交于O，证明BE∥OF，即可证明BE∥平面ACF；（Ⅱ）过A作AH⊥PC于H，利用面面垂直的性质证明AH⊥平面PCD，从而证明AH⊥CD，然后利用线面垂直的性质证明PC⊥CD．解答：解：（Ⅰ）连接BD、AC，两线交于O，∴O是BD的中点（平行四边形对角线互相平分），∵F是DE的中点（由三等分点得到），∴OF是△DEB的中位线，∴BE∥OF，∵OF?面ACF，BE?面ACF，∴BE平行平面ACF．（Ⅱ）过A作AH⊥PC于H，∵平面PAC⊥平面PCD，∴AH⊥平面PCD，∵CD?平面PCD，∴AH⊥CD，∵PA⊥平面ABCD，CD?平面ABCD，∴PA⊥CD．又∵PA∩AH=A，∴CD⊥平面PAC，∵PC?平面PAC，∴PC⊥CD．点评：本题主要考查空间直线和平面平行的判定，以及面面垂直的性质应用，综合性较强．。
小专题专项复习考点7+三视图+课件-2024届高三通用技术一轮苏教版(2019)必修《技术与设计1》
【考点练习】
1.（2023.02百校联考）如图所示的主视图 和左视图，相对应的俯视图是（ ）
A
B
C
D
A
2.(2023.02浙江十校)如图所示是某形体的主视图和俯视图，相对 应的左视图是（ ）
B
7.(2023.03温州二模)如图所示是某形体的主视图和左视图，正 确的俯视图是（ ）
B
8.(2023.04绍兴二模)如图所示是某形体的主视图和左视图，正 确的俯视图是（ ）
C
9.(2023.04台州二模)如图所示是某形体的主视图和左视图，相对 应的俯视图是（ ）
C
10.(2023.05Z20三联考)如图所示是某零件的主视图与俯视图，其 正确的左视图应该是（ ）
C
14.(2023.05临海新昌模拟)如图所示是某形体的主视图和左视图， 对应的俯视图是（ ）
C
15.(2023.5镇海中学模拟)已知某形体的主视图和左视图如图所示， 其对应的俯视图正确的是（ ）
C
C
11.(2023.05东阳适应考)如图所示是某形体的主视图与左视图， 相对应的俯视图是（ ）
D
12.(2023.05金丽衢12校)如图所示是某形体的主视图和左视图，以下方案中可 能为刘一应的俯视图的是（ ）
D
13.(2023.05柯桥区二模)如图所示是某形体的主视图和俯视图， 正确的左视图是（ ）
A
3.(2023.02杭州模拟)如图所示是某形体的主视图和俯视 图，相对应的左视图是（ ）
C
4.(2023.03嘉兴平湖市模拟)如图所示是某形体的左视图和俯视图，相对应 的主视图是（ ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷第1页，总13页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校:___________姓名：___________班级：___________考号：___________ ……
…
…○…………内…………○…………装…………○…………订…………○…………线…………○………… 高三专项训练：三视图练习题（一）（带答案） 一、选择题 1．如图是某几何体的三视图，则此几何体的体积是（ ）
A．36 B．108 C．72 D．180 2．一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是 A、球 B、三棱锥 C、正方体 D、圆柱 3．右图是一个几何体的三视图，根据图中数据，可得该几何体的表面积是( ) A、9π B、10π C、11π D、12π
4．有一个几何体的三视图及其尺寸如图（单位cm），则该几何体的表面积及体积为（ ） A.3212,24cmcm B. 3212,15cmcm
C. 3236,24cmcm D.以上都不正确
5．如图，网格纸的小正方形的边长是1，在其上用粗线画出了某多面体的三视图，则这个多面体最长的一条棱的长为______. 试卷第2页，总13页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校:___________姓名：___________班级：___________考号：___________ ……
…
…○…………内…………○…………装…………○…………订…………○…………线…………○………… A．23 B．22 C．5 D．3 6．一空间几何体的三视图如图所示，则该几何体的体积为. A. B. C D. [
7． 若某空间几何体的三视图如图所示， 则该几何体的体积是
A． B． C．1 D．2 8．右图是某几何体的三视图，则该几何体的体积为（ ） A． Ｂ．
Ｃ． Ｄ．
13629423618
91229182
3 3 2 正视图
俯视图 试卷第3页，总13页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校:___________姓名：___________班级：___________考号：___________ ……
…
…○…………内…………○…………装…………○…………订…………○…………线…………○………… 9．已知一个几何体的三视图如图所示，则该几何体外接球的表面积为（ ）
A．43 B． 163 C．1912 D． 193 10．某几何体的正视图如图所示，则该几何体的俯视图不可能的是
11．已知某个几何体的三视图如图（主视图中的弧线是半圆），根据图中标出的尺寸(单位：cm)，可得这个几何体的体积是( )cm3.
A．8 B．328
C．12 D．3212
侧视图 主视
俯视2
2
3 1 2
第8题图 2 俯视图 3
32 1
侧视图 正视图 1
1 1 试卷第4页，总13页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校:___________姓名：___________班级：___________考号：___________ ……
…
…○…………内…………○…………装…………○…………订…………○…………线…………○………… 12．已知正六棱柱的底面边长和侧棱长均为2cm，其三视图中的俯视图如图所示，则其左视图的面积是（ ）
（A）243cm （B）223cm （C）28cm （D）24cm 13．下图是一个几何体的三视图，根据图中数据，可得该几何体的表面积是（ ） A．6π B．7π C．8π D．9π
14．如右图所示，一个空间几何体的正视图和侧视图都是边长为1的正方形，俯视图是一个直径为1的圆，那么这个几何体的表面积为 （ ）
A．3 B．2 C．23 D．4
15．如图是一个几何体的三视图，若它的体积是33，则图中正视图所标a=（ ）
A．1 B．32 C．3 D．23 16．已知某几何体的三视图如图所示（单位：cm），其中正视图、侧视图都是等腰直角三角形，则这个几何体的体积是（ ）
A．338cm B．3316cm
C．33216cm D． 3332cm 试卷第5页，总13页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校:___________姓名：___________班级：___________考号：___________ ……
…
…○…………内…………○…………装…………○…………订…………○…………线…………○………… 17．一个几何体的三视图如右图所示，其中正视图和侧视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为
A． B．
C． D．
18．若某空间几何体的三视图如图所示，则该几何体的体积是 （ ） A. 13 B. 23 C. 1 D. 2
俯视图侧视图正视图22
1
19．某物体是空心的几何体，其三视图均为右图，则其体积为（ ） A、8 B、43 C、483 D、483
12
34
3
312
正视图 侧视图 俯视图 束
正视第9题2
2 4 2
侧视图 2
2 俯视 试卷第6页，总13页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校:___________姓名：___________班级：___________考号：___________ ……
…
…○…………内…………○…………装…………○…………订…………○…………线…………○………… 20．如图，水平放置的三棱柱ABC-A1B1C1中，侧棱AA1⊥平面A1B1C1，其正视图是边长为a的正方形．俯视图是边长为a的正三角形，则该三棱柱的侧视图的面积为
A．a2 B．a2 C．a2 D．a2
21．右图是一个几何体的三视图（侧视图中的弧线是半圆），则该几何体的表面积是（ ） A．20＋3π B．24＋3π C．20＋4π D．24＋4π
22．一个几何体的三视图如图所示，其中正视图和侧视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为
A．12 B．34 C．3 D．312
． 23.如右图为一个几何体的三视图，其中俯视图为正三角形，A1B1=2，AA1=4，则该几何体的表面
积为（ ） A. 6+3 B. 24+3 C. 24+23 D. 32
123
23
正视图 侧视图 俯视图 A C B A1 B1
C
1
正视图 侧视图 俯视图
