功放电路习题
功率放大电路同步练习题
功率放大电路同步练习题一、选择题：180的放大电路是（ B ）功率放大电路。
1、功率放大管的导通角是0A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。
A．不用输出变压器 B．不用输出端大电容C．效率高 D．无交越失真3、互补输出级采用射极输出方式是为了使（ D ）A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级，最大输出功率为1W，则每个功放管的集电极最大耗散功率为（ D ）； ; ; D.5、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（ C ）。
A．1W B． C． D.无法确定6、若OCL功率放大器的输出电压波形如图1所示，为消除该失真，应：（ C ）A. 进行相位补偿B. 适当减小功放管的静态工作点C. 适当增大功放管的静态D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（ C）。
B.(1/2)VCCC. 0D. 2VCC8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ C ）A.放大区中部B.截止区C.放大区但接近截止区D. 放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。
% % %10、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（ A）。
A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是（ C ）。
A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、．在单电源OTL电路中，接入自举电容是为了（ B ）A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD２虚焊，则V２管（A ）A、可能因管耗过大而损坏B、始终饱和C、始终截止14、OTL 功放电路中，输出端中点静态电位为 C 。
(完整word版)功率放大电路习题解读.docx
功率放大电路习题1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）当 OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于 1W。
（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。
（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√2已知电路如图 P9.2 所示，T1和 T2管的饱和管压降│U CES│＝3V，V CC＝15V ， R L＝8Ω，。
选择正确答案填入空内。
图 P9.2（1）电路中 D 1和 D 2管的作用是消除。
A ．饱和失真B ．截止失真C ．交越失真（2）静态时，晶体管发射极电位 U EQ。
A ．＞0VB ．＝0VC ．＜0V（3）最大输出功率 P OM。
A ．≈28WB ． ＝18WC ．＝9W（4）当输入为正弦波时，若 R 1虚焊，即开路，则输出电压。
A ．为正弦波B ．仅有正半波C ．仅有负半波（5）若 D 1虚焊，则 T 1管。
A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止解：（1）C（2）B（3）C（4）C（5）A3 在图 P9.2 所示电路中，已知 V CC ＝16V ，R L ＝4Ω，T 1和 T 2管的饱和管压降│U CES │＝2V ，输入电压足够大。
3-功率放大电路复习练习题
功率放大电路复习练习题一、选择题：180的放大电路是（）功率放大电路。
1、功率放大管的导通角是0A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( )。
A．不用输出变压器B．不用输出端大电容C．效率高D．无交越失真3、互补输出级采用射极输出方式是为了使（）A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( )。
A．不用输出变压器B．不用输出端大电容C．效率高D．无交越失真5、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（）。
A．1W B．0.5W C．0.2W D.无法确定6、若OCL功率放大器的输出电压波形如图1所示，为消除该失真，应：（）A. 进行相位补偿B. 适当减小功放管的静态工作点适当增大功放管的静态 D. 适当增大负载电阻的阻值C.7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（）。
A.V CCB.(1/2)V CCC. 0D. 2VCC8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（）A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( )。
A.25%B.78.5%C.50%D.90%10、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（）。
A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是（）。
A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别二、判断题：12、对于任何功率放大电路，功放管的动态电流都等于负载的动态电流。
（）A13、功率放大电路与电压或电流放大电路的主要区别是：功放电路的功率放大倍数大于1，即UA均大于1。

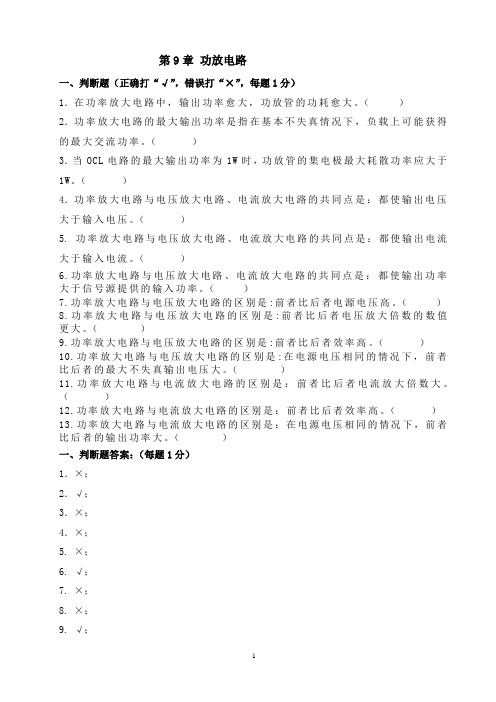

第9章 功放电路复习题
第9章功放电路一、判断题（正确打“√”，错误打“×”，每题1分）1．在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）2．功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）3．当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。
（）4．功率放大电路与电压放大电路、电流放大电路的共同点是：都使输出电压大于输入电压。
（）5. 功率放大电路与电压放大电路、电流放大电路的共同点是：都使输出电流大于输入电流。
（）6.功率放大电路与电压放大电路、电流放大电路的共同点是：都使输出功率大于信号源提供的输入功率。
（）7.功率放大电路与电压放大电路的区别是:前者比后者电源电压高。
（）8.功率放大电路与电压放大电路的区别是:前者比后者电压放大倍数的数值更大。
（）9.功率放大电路与电压放大电路的区别是:前者比后者效率高。
（）10.功率放大电路与电压放大电路的区别是:在电源电压相同的情况下，前者比后者的最大不失真输出电压大。
（）11.功率放大电路与电流放大电路的区别是：前者比后者电流放大倍数大。
（）12.功率放大电路与电流放大电路的区别是：前者比后者效率高。
（）13.功率放大电路与电流放大电路的区别是：在电源电压相同的情况下，前者比后者的输出功率大。
（）一、判断题答案：（每题1分）1．×；2．√；3．×；4．×；5. ×；6. √；7. ×；8. ×；9. √；10. √；11. ×；12. √；13. √。
二、填空题（每题1分）1.功率放大电路的晶体管工作状态可依据导通角分类，当功率管的导电角θ= 2π时为放大状态。
2. 功率放大电路的晶体管工作状态可依据导通角分类，当功率管的导电角θ满足：π＜θ＜ 2π时为放大状态。
3.功率放大电路的晶体管工作状态可依据导通角分类，当功率管的导电角θ＜π时为放大状态。
功放电路习题
（1）说明电路的名称及T1、T2管的工作方属何种类型？
（2）静态时，T1管射极电位VE=？负载电流IL=？
（3）若电容C足够大，VCC= 15V，三极管饱和压降VCES≈1V，RL= 8Ω，求最大不失真输出功率Pom有多大？
解：（1）甲乙类OTL功放电路
（2）VE=7.5VIL=0A
（1）电路的最大不失真输出功率Pom；
（2）选择三极管的极限参数PCM、ICM和BVCEO。
解：（1）由于该电路的最大不失真输出电压和电流幅度分别为
所以，电路的最大不失真输出功率为
（2）三极管的极限参数应按下述数值选择：
46．在如图所示的功率放大电路中，已知VCC= 32V，晶体管的VCES= 1V，电路的最大不失真输出功率为7.03W。试求：
解：0V 0A
8在基本OCL功放电路中，电源电压为±15V，负载电阻RL= 8Ω，可以推算出其最大的输出功率Pomax约为W；电路最大效率约为。
解：14 78.5%
9．电路如图所示，若D1虚焊则T1管。
解：可能因功耗过大烧坏
10．在推挽功率放大电路中设置适当的偏置是为了，如果直流偏置过大则会使下降。
解：A
13．与甲类功率放大方式比较，乙类OCL互补对称功率放大的主要优点是
A.不用输出变压器B.不用大容量的输出电容
C.效率高D.无交越失真（）
解：C
14．功率放大器和电压放大器相比较
A.二者本质上都是能量转换电路B.输出功率都很大
C.通常均工作在大信号状态下D.都可以用等效电路法来分析（）
解：A
15．功率放大电路的效率为
解：π/4或78.5%交越甲乙
6．电路如图所示，已知T1、T2管的饱和压降│VCES│=3V，VCC= 15V，RL= 8Ω。则最大输出功率Pom为。
模拟电子-功放电路习题解答
习题七 功放电路一、判断题 1．低频电压放大器的主要任务是把微弱的信号电压放大，输出功率并不一定大。
（ √ ） 2．多级放大器的末级能输出足够大的功率来驱动负载，这类主要用于向负载提供足够信号功率的放大电路称为功率放大器。
（ √ ） 3．电压放大器是向负载提供不失真的电压信号，讨论的主要是失度真的大小、效率和功率等指标。
（ ⨯ ）4．低频功率放大器主要是要求输出足够大的不失真（或失真小）的功率信号。
（ √ ） 5．从音频功率放大器的框图来看，它可以简单地视作电压放大器与电流放大器的组合。
（ √ ）6．能作为电压放大级的电路，除了通常采用的共发射极电压放大器，还有共集电极放大器。
（ ⨯ ） 7．一般来说，稳定工作点电压放大器比射极跟随器的基极偏置电阻大，所以，前者的基极电流相对于偏置电路的电流可以忽略不计。
（ √ ） 8．对于射极跟随器来说，加重负载或增大输入信号时，输出信号负半波会出现削波失真。
（ ⨯ ）9．互补输出功率放大器，NPN 管负责输出正半周，PNP 管负责输出负半周，两个半周波形叠加，在负载上得到完整的输出波形；既撇开了单管工作时发射极电阻无谓的功耗，又解决了单一型管工作（负载重）时出现的半波削波问题，可谓一举两得。
（ √ ） 10．乙类互补对称功放电路存在交越失真。
（ √ ） 11．甲乙类互补对称功放电路不能消除交越失真。
（ ⨯ ） 12．OTL 互补对称功放由单电源供电，OCL 互补对称功放由正负双电源供电。
（ √ ）13．静态时，OTL 互补对称功放电路的输出电容两端压降等于电源电压的一半。
（ √）14．功率管热击穿的本质原因是其b-e 间电压BE U 的负温度特性。
（ √ ）15．功率放大电路与电压放大电路、电流放大电路的共同点是： （1）都使输出电压大于输入电压。
（ ⨯ ） （2）都使输出电流大于输入电流。
（ ⨯ ） （3）都使输出功率大于输入功率。
（ √ ）二、选择题1．下列哪种电路不是功率放大器的组成部分。
功率放大电路习题二
功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。
A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。
A L2CE(sat)CC 2)(R U V - BL 2CE(sat)CC 212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。
A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。
A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。
A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。
电视发射机功放电路分析与设计考核试卷
2.描述电视发射机功放电路中常见的失真类型，并解释每种失真的原因及可能的影响。（10分）
3.在设计电视发射机功放电路时，如何实现信号与负载之间的阻抗匹配？请列举至少三种常用的匹配方法，并分析它们的优缺点。（10分）
A.放大视频信号
B.放大音频信号
C.提高信号的发射功率
D.调整信号的频率
2.以下哪种类型的功放电路不适用于电视发射机：( )
A. A类
B. B类
C. C类
D. D类
3.电视发射机功放电路设计时，应优先考虑以下哪个因素：( )
A.电路的线性范围
B.电路的频率响应
C.电路的功率效率
D.电路的成本
4.电视发射机功放电路中的晶体管工作在：( )
C.减小信号的反射
D.调整信号的相位
10.以下哪个因素可能导致电视发射机功放电路的效率降低：( )
A.信号失真
B.负载变化
C.电路温度升高
D.电源电压波动
11.电视发射机功放电路中的晶体管热稳定性对电路性能有何影响：( )
A.影响输出功率
B.影响线性度
C.影响频率响应
D.影响电路的稳定性
12.以下哪种现象可能表示电视发射机功放电路存在问题：( )
A.调试过程与电路设计无关
B.调试过程只需关注输出功率
C.调试过程需要关注电路的稳定性、线性度等性能指标
D.调试过程可以忽略负载变化
18.以下哪个参数不是电视发射机功放电路设计时需要关注的：( )
A.电路的频率范围
B.电路的输出阻抗
C.电路的输入阻抗
D.电路的传输速率
功放电路习题
功放电路习题功放电路，简单来说，就是功率放大电路，它能够将输入的小功率信号放大到足以驱动负载的大功率信号。
在学习和研究功放电路的过程中，我们会遇到各种各样的习题，这些习题不仅有助于我们加深对理论知识的理解，还能提高我们解决实际问题的能力。
首先，让我们来看一道关于乙类功放电路的习题。
假设给定一个乙类功放电路，电源电压为±15V，负载电阻为8Ω，输入信号为正弦波，幅度为 1V。
要求计算最大输出功率、效率以及三极管的最大管耗。
对于最大输出功率，我们知道在乙类功放电路中，理想情况下最大输出功率Pom ＝ Vcc²／ 2RL，其中 Vcc 是电源电压，RL 是负载电阻。
将给定的值代入公式，可得 Pom ＝（15²) ／（2×8) ＝ 140625W。
效率的计算则需要考虑到乙类功放电路的特点。
其效率η ＝785%。
三极管的最大管耗可以通过公式 Pcmax ＝ 02Pom 计算得出，即Pcmax ＝ 02×140625 ＝ 28125W。
接下来，再看一道有关甲乙类功放电路的习题。
已知电源电压为±20V，负载电阻为10Ω，静态电流为 10mA，输入信号为正弦波，幅度为 2V。
求此时的输出功率、效率以及三极管的最大管耗。
输出功率的计算稍微复杂一些。
首先需要求出输出电流的有效值Iom，根据公式 Iom ＝（Vom Vces) ／ RL，其中 Vom 是输出电压的幅度，Vces 是三极管的饱和压降，假设为 1V。
由于输入信号幅度为2V，所以 Vom 约为 2V 1V ＝ 1V。
代入公式可得 Iom ＝（1 1) ／ 10＝ 0A，这显然不对，说明我们的假设存在问题。
重新假设 Vom 为15V，再次代入可得 Iom ＝（15 1) ／ 10 ＝ 005A。
输出功率 Po ＝Iom²RL ＝ 005²×10 ＝ 025W。
效率η ＝ Po ／（Vcc×Icq)，其中 Icq 是静态电流。
功率放大电路习题二
功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。
A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。
A L2CE(sat)CC 2)(R U V - BL2CE(sat)CC212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。
A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。
A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。
A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）输出功率
（2）二极管D1，D2的作用是为T2，T3提供一个适当的正偏压，使之克服交越失真。
39．OCL功放电路如下图所示。已知输入电压Vi为正弦波，T1，T2的特性对称。
（1）动态时，若出现交越失真，应调整哪个元件，如何调整？
（2）设三极管饱和压降约为0V。若希望在负载电阻RL= 8Ω的喇叭上得到9W的信号功率输出，则电源电压VCC值至少应取多少？
（3）由公式 解得Pom=2.64W
42．OTL功放电路如下图所示，已知VCC= 35V，RL= 35Ω，流过负载电阻的电流为iL= 0.45cosωt（A）。求：
（1）负载上得到的最大功率Pom；
（2）电源提供的平均功率PV。
解：（1）求Pom
（2）求PV
电源提供的功率应为电源电压乘以平均电流，即
B.工作在甲类状态的功率放大器，无信号输入时无功率损耗
C.工作在乙类状态的功率放大器，无信号输入时有功率损耗
D.工作在甲乙类状态的功率放大器无信号输入时无功率损耗（）
解：A
13．与甲类功率放大方式比较，乙类OCL互补对称功率放大的主要优点是
A.不用输出变压器B.不用大容量的输出电容
C.效率高D.无交越失真（）
25．由于功率放大器中的晶体管处于大信号工作状态，所以微变等效电路方法不再适用。（）
解：√
26．功率放大电路比电流放大电路的电流放大倍数大。（）
解：×
27．当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。
解：×
28．在输入电压为零时，甲乙类互补对称功率放大电路中电源消耗的功率是两个管子的静态电流与电源电压的乘积。（）
与电容C2相连的电极。
（2）Po（max）= 9W
36．有一OTL电路如下图所示。设电源电压VCC=20V，RL= 8Ω，三极管T2，T3的β= 20，VC（BR）CEO= 70V，ICM= 4A，PCM= 20W（加散热片）试求：
（1）在理想极限运用情况下的Pom值；
（2）当不失真输出功率Po=3.65W时的效率η
解：√
33．复合管的β值近似等于两只晶体管β值的乘积。（）
解：√
34．OCL功放电路如图所示，若输入为正弦电压，互补管T1、T2的饱和压降可忽略。说明元件R1、R2、R3的作用是什么，晶体管T1、T2的工作方式如何？估算出它的最大输出功率。
解：VCC通过R1、D1、D2、R2、R3、形成通路。R1、R3用来调整两管静态电位，通过调整使T1、T2两管静态时发射极电位VE= 0。因为RL较小二极管导通电压为0.5V。故基极b1与b2之间压降基本上为恒定值Ub1b2≈1V，它们为T1、T2、发射结提供固定偏置，使两管处于微导通状态，负载电流IL≈0，输出电压Vo=0。T1、T2处于互补对称甲乙类又接近乙类。
（2）输入信号幅度Vim应满足
Vim≤ 式中Vom由图可得Vom=VCC－VCES=16V
而电压放大倍数Av为Av=（R1+Rf）/R1=16因此Vim≤（16V/16）=1V
（3）RL上最大的不失真输出功率Pomax
Pomax= W
电路的效率η= 式中PV为电源的总功率，其值为
PV= W所以η= 8/11.5= 70%
A.＞0V
B.＜0V
C.=0V
D.以上各项都不是（）
解：C
22．只有两个晶体三极管都是PNP管或者都是NPN管才能组成复合管。（）
解:×
23．在OTL功率放大电路中，若在输出端串接两个8Ω的扬声器，则输出功率将比在输出端接一个8Ω的扬声器时少一半。（）
解：√
24．如图所示的复合管是NPN型。（）
解:×（连接错误，将产生环流。）
D.以上各项都不是（）
解: B
16．实际应用中，根据需要可将两只三极管构成一只复合三极管，图中能等效一只PNP型复合管的是（）。
解：（a）
17．功率放大电路的输出功率等于
A.输出电压与输出交流电流幅值的乘积
B.输出交流电压与输出交流电流的有效值的乘积
C.输出交流电压与输出交流电流幅值的乘积
D.以上各项都不是（）
解：C
14．功率放大器和电压放大器相比较
A.二者本质上都是能量转换电路B.输出功率都很大
C.通常均工作在大信号状态下D.都可以用等效电路法来分析（）
解：A
15．功率放大电路的效率为
A.输出的直流功率与电源提供的直流功率之比
B.输出的交流功率与电源提供的直流功率之比
C.输出的平均功率与电源提供的直流功率之比
2．在乙类互补对称功率放大器中，因晶体管输入特性的非线性而引起的失真叫做。
解:交越失真
3．在功率放大电路中，甲类放大电路是指放大管的导通角等于，乙类放大电路是指放大管的导通角等于，甲乙类放大电路是指放大管的导通角等于。
解：360°180°大于180°而小于360°
4．有一OTL电路，其电源电压VCC=16V，RL=8 。在理想情况下，可得到最大输出功率为W。
37．功放电路如下图所示，设VCC= 12V，RL= 8Ω，三极管的极限参数为ICM= 2A，│V(BR)CEO│= 30V，PCM= 5W。试求：最大输出功率Pom值，并检验所给三极管是否能安全工作？
解：输出功率为
通过三极管的最大电流、最大管压降和最大管耗分别为
vCEm= 2VCC= 24VPT1m≈0.2Pom= 0.2×9 = 1.8W
（1）若输出信号出现交越失真，电路应如何调整方可消除？
（2）为使负载RL上获最大的不失真输出电压，输入信号的幅度Vim为多少？
（3）试计算负载RL上最大的不失真输出功率Pomax，电路的效率η。
解（1）若输出信号出现交越失真，通常可调整图中R3电阻使其阻值适当加大，注意不可过大，否则会造成T1、T2的过流甚至烧毁。
求得的各值均小于极限参数，故三极管能安全工作。
38．OCL电路如下图所示（图中T1的偏置电路未画出）。已知输入电压Vi为正弦波，负载电阻RL= 80Ω，设推动级T1的电压放大倍数为－10倍，输出级电压放大倍数近似为1。
（1）计算当输入电压有效值为1V时电路的输出功率Po；
（2）指出二极管D1，D2的作用。
解：4W
5．乙类互补功率放大电路的效率较高，在理想情况下其数值可达，但这种电路会产生一种被称为失真的特有非线性失真现象。为了消除这种失真，应当使互补对称功率放大电路工作在类状态。
解：π/4或78.5%交越甲乙
6．电路如图所示，已知T1、T2管的饱和压降│VCES│=3V，VCC= 15V，RL= 8Ω。则最大输出功率Pom为。
解：9W
7．电路如图所示，已知T1、T2管的饱和压降│VCES│=3V，VCC= 15V，RL= 8Ω。静态时，发射极电位VEQ为，流过负载的电流IL为。
解：0V 0A
8在基本OCL功放电路中，电源电压为±15V，负载电阻RL= 8Ω，可以推算出其最大的输出功率Pomax约为W；电路最大效率约为。
解：14 78.5%
解：（1）增大R2
（2）由 得
即电源电压VCC值至少取12 V。
40．电路如图所示，回答下列问题：
（1）说明电路的名称。
（2）简述三极管T1~T5构成的形式及其作用？
（3）调整输出端静态电位时，应调整哪一个器件？
（4）若VCC= 15V，三极管T3、T4的饱和压降VCES≈2V，RL= 8Ω，Re3=Re4= 0.5Ω求RL上最大不失真输出功率Pom有多大？
两管的管耗PTPT=PV－Po≈14.5W
以及效率ηη=Po/PV≈46.3%
44．图所示的电路为一功率放大器的互补输出级，求输出到负载RL上的最大不失真功率是多少？设T1和T2的饱和压降VCES为2V，vi为正弦电压。
解：输出到负载的峰值电压为
45．功率放大电路如图所示：VCC= 32V，RL=16Ω。试计算：
解：（1）甲乙类准互补OCL对称功放电路
（2）T1~T4构成准互补对称式输出，其中T1、T3复合为NPN管，T2、T4复合为PNP管。T5管和电阻R1、R2构成VBE扩大电路（或称VBE倍增电路），用以消除交越失真。
（3）调整电阻Rb1和Rb2。
（4）由公式
其中 解得VRe3=0.94V
可得Pom=14.2W
（1）负载电阻RL的值
（2）输出最大时电路的效率
（3）晶体管T1的最大管耗PTmax
解：
（1）由 解得RL= 16Ω
（2）由公式
解得PV≈9.55Wη=Pom/PV≈73.6%
（3）由公式PTmax≈0.2Pom≈1.4 W（单管）
47．要制作OTL和OCL扩音机各一台，要求输出功率均为50W，若RL= 32Ω时，试求电源电压VCC为多少？每管需要的峰值电流Icm为多少？
（1）电路的最大不失真输出功率Pom；
（2）选择三极管的极限参数PCM、ICM和BVCEO。
解：（1）由于该电路的最大不失真输出电压和电流幅度分别为
所以，电路的最大不失真输出功率为
（2）三极管的极限参数应按下述数值选择：
46．在如图所示的功率放大电路中，已知VCC= 32V，晶体管的VCES= 1V，电路的最大不失真输出功率为7.03W。试求：
（3）若VCC改为24V，RL改为3.5Ω，此时的Pom为多大？三极管能否安全工作？要求基极提供的峰值电流iBmax为多大？
解：（1）在理想极限运用情况下的Pom=6.25W；
（2）当不失真输出功率Po=3.65W时的效率η= 50%；
（3）Pom=6.25W，iBmax= 171mA。三极管能安全工作。
D.最大不失真输出功率与电源提供的功率之比（）
解：D
20． 电路如图所示，已知T1、T2管的饱和压降│VCES│=2V，VCC= 12V，RL= 4Ω。则最大输出功率Pom为
