第五章低频功率放大电路习题及答案
信号处理与测试技术习题及答案
第一章习题：一、填空题1、电量分为和，如电流、电压、电场强度和电功率属于；而描述电路和波形的参数，如电阻、电容、电感、频率、相位则属于。
2、传感器输出的经过加工处理后，才能进—步输送到记录装置和分析仪器中。
3、现代科学认为，、、是物质世界的三大支柱。
4、与三大支柱相对应，现代科技形成了三大基本技术，即、、。
5、传感技术是人的的扩展和延伸；通信技术是人的的扩展和延伸；计算机技术是人的的延伸。
6、、、技术构成了信息技术的核心。
二、简答题1、举例说明信号测试系统的组成结构和系统框图。
2、举例说明传感技术与信息技术的关系。
3、分析计算机技术的发展对传感测控技术发展的作用。
4、分析说明信号检测与信号处理的相互关系。
三、参考答案（－）填空题1、电能量、电参量、电能量、电参量2、电信号、信号调理电路3、物质、能量、信息4、新材料技术、新能源技术和信息技术5、感官（视觉、触觉）功能、信息传输系统(神经系统)、信息处理器官(大脑)功能6、传感、通信和计算机第二章习题：一、填空题1、确定性信号可分为和两类。
2、信号的有效值又称为，它反映信号的。
3、概率密度函数是在域，相关函数是在域，功率谱密度是在域上描述随机信号。
4、周期信号在时域上可用、和参数来描述。
5、自相关函数和互相关函数图形的主要区别是。
6、因为正弦信号的自相关函数是同频率的，因此在随机噪声中含有时，则其自相关函数中也必然含有，这是利用自相关函数检测随机噪声中含有的根据。
7、周期信号的频谱具有以下三个特点：_________、________、_________。
8、描述周期信号的数学工具是__________；描述非周期信号的数学工具是________。
9、同频的正弦信号和余弦信号,其相互相关函数是的。
10、信号经典分析方法是和。
11、均值E[x(t)]表示集合平均值或数学期望，反映了信号变化的，均方值反映信号的。
12、奇函数的傅立叶级数是，偶函数的傅立叶级数是。
模拟电子技能技术总结习题及答案
精心整理模拟电子技术第1章半导体二极管及其基本应用1．1填空题1．半导体中有空穴和自由电子两种载流子参与导电。
2．本征半导体中，若掺入微量的五价元素，则形成N型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成P型半导体，其多数载流子是空穴。
3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。
456781．1A2．A3A4A5A1．12341．1值。
解：(a)二极管正向导通，所以输出电压U＝(6—0.7)V＝5.3V。
(b)令二极管断开，可得UP ＝6V、UN＝10V，UP<UN，所以二极管反向偏压而截止，U＝10V。
(c)令V1、V2均断开，UN1＝0V、UN2＝6V、UP＝10V，UP—UN1>Up—UN2，故V1优先导通后，V2截止，所以输出电压U＝0.7V。
2．电路如图T1．2所示，二极管具有理想特性，已知ui＝(sinωt)V，试对应画出ui 、u、iD的波形。
解：输入电压ui 为正半周时，二极管正偏导通，所以二极管两端压降为零，即u＝0，而流过二极管的电流iD ＝ui／R，为半波正弦波，其最大值IDm＝10V／1kΩ＝10mA；当ui为负半周时，二极管反偏截止，iD ＝0，u＝ui为半波正弦波。
因此可画出电压u电流iD的波形如图(b)所示。
3．稳压二极管电路如图T1．3所示，已知UZ ＝5V，IZ＝5mA，电压表中流过的电流忽略不计。
试求当开关s断开和闭合时，电压表和电流表、读数分别为多大?解：当开关S断开，R2支路不通，IA2＝0，此时R1与稳压二极管V相串联，因此由图可得可见稳定二极管处于稳压状态，所以电压表的读数为5V。
当开关S闭合，令稳压二极管开路，可求得R2两端压降为故稳压二极管不能被反向击穿而处于反向截止状态，因此，R1、R2构成串联电路，电流表A1、A2的读数相同，即而电压表的读数，即R2两端压降为3.6V。
第2章半导体三极管及其基本应用2．1填空题12种载流子参与导电。
基本放大电路习题解答
第2章自测题、习题解答自测题2一、在括号内用“”或“X”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5 ）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1 ）X （2）V （3）X （4）X （5）V （6）X （7）X试分析图所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
解：（a ） 不能。
因为输入信号被直流电源U BB 短路。
（b ） 可能。
（c ） 不能。
因为输入信号作用于基极与地之间，不能驮载（叠加）在静 态电压之上，必然失真。
（d ） 不能。
晶体管将因发射结电压过大而损坏。
（e ） 不能。
因为输入信号被C 2短路。
（f ） 不能。
因为输出信号被U CC 短路，恒为零。
（g ） 可能。
（h ） 可能。
（i ） 不能。
因为T 截止。
已知U cc = 12V ,晶体管的=100 , R b = 100k Q 。
填空：要求先填文字表达式后填得数。
（1）当U j = 0V 时，测得U BEQ =，若要基极电流I BQ = 20 A ,则R b 和R W 之和R b = ____ k Q; 而右测得 U CEQ = 6V ,贝~ ____________________________ k Qo （2）若测得输入电压 有效值U i =5mV 时，输出电压(d> to m(g!1 (h) (0图 T2- 2在图T2 — 3所示电路中,有效值U ° =, 则电压放大倍数 A = __________________ 沁 ____ 。
低频典型例题部分参考答案
复习题一、填空：1.为使BJT发射区发射电子，集电区收集电子，必须具备的条件是（发射极正偏，集电极反偏）。
2.N型半导体是在纯硅或锗中加入（磷（+5））元素物质后形成的杂质半导体。
3.差分放大电路对（差模）信号有放大作用，对（共模）信号起到抑制作用。
4.在电容滤波和电感滤波中，（电感）滤波适用于大电流负载，（电容）滤波的直流输出电压高。
5．集成运放主要包括输入级、( 中间级)、( 输出级)和 ( 偏置)电路。
其中输入级一般采用( 差分放大)电路。
6.为稳定放大器的静态工作点，应在放大电路中引入（直流负）反馈，为稳定放大器的输出电压应引入（电压负）反馈。
7．甲类功放电路相比，乙类互补对称功率放大电路的优点是（效率高，管耗小），其最高效率可达到（ 78.5% ），但容易产生（交越）失真。
8．集成运算放大器是一种采用（直接）耦合方式的多级放大电路，它的输入级常采用差分电路形式，其作用主要是为了克服（零漂、温漂）。
9．若放大器输入信号电压为1mV,输出电压为1V，加入负反馈后，为达到同样输出需要的输入信号为10mV，该电路的反馈深度为（ 10 ）。
10．产生1Hz～1MHz范围内的低频信号一般采用（ RC ）振荡器，而产生1MHz以上的高频信号一般采用（ LC ）振荡器。
11．半导体二极管具有（单向导电）作用，稳压二极管用作稳压元件时工作在（反向击穿）状态。
12．晶体三极管是一种（电流控制电流）控制型器件，当工作在饱和区时应使其发射结（正偏）集电结（反偏），而场效应管是一种( 电压控制电流 ) 控制型器件。
13．集成电路运算放大器是一种高电压增益、高输入电阻、（低）输出电阻的（直接）耦合方式的多级放大电路。
14．差分放大电路有四种输入－输出方式，其差模电压增益大小与输（出）有关而与输（入）方式无关。
15．在放大电路中引入（直流负）反馈可以稳定放大电路的静态工作点，。
16．三种组态的放大电路中（共发射极组态、共集电极组态、共基极组态）输入电阻最小的是（ 共基极 ）电路。

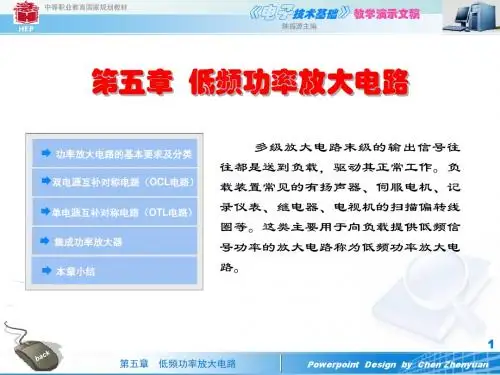

低频功率放大电路
1
第五章 低频功率放大电路
Powerpoint Design by Chen Zhenyuan
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
第一节 功率放大电路的基本要求及分类
一、功率放大电路的基本要求
针对功率电路工作在大信号状态这一特点，对功率放大电路有以下几点基本要 求：
17
第五章 低频功率放大电路
Powerpoint Design by Chen Zhenyuan
14
第五章 低频功率放大电路
Powerpoint Design by Chen Zhenyuan
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
二、LA4100集成功率放大器的典型应用
下图是用LA4100功放集成电路组成的互补对称式功率放大器的原理电路和印刷 电路板装配图。
（a）原理电路
复合管OTL电路 第五章 低频功率放大电路
12
Powerpoint Design by Chen Zhenyuan
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
第四节 集成功率放大器
随着微电子技术的发展，集成功率放大器的应用已日益广泛 。
一、4100功放集成电路
4100功放集成电路广泛用于收录机等电子设备中，电源电压VCC推荐使用+6V，带负载(扬 声器)为4Ω ，输出功率大于lW。
Powerpoint Design by Chen Zhenyuan
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
四、典型电路分析
第五章 功率放大电路
V C（ C V
CC U CE (sat)） RL
2.2W
m
π 4
V CC
U CE(sat) V CC
65％
5.2.2 OTL电路
1 、 OCL 电 路 线 路 简 单 、 效率高，但要采用双电源供电， 给使用和维修带来不便。
2、采用单电源供电的互 补对称电路，称为无输出变压 器（Output transformerless）的 功放电路，简称OTL电路，如 图5.2.5所示。其特点是在输出 端负载支路中串接了一个大容 量电容C2。
第五章 功率放大电路
5.1 功率放大电路概述 5.2 乙类互补对称功率放大电路 5.3 集成功率放大器 *5.4 功率管的安全使用
教学目标
1、了解功放电路特点、分类、对功放电路要求。熟悉低频
功放电路主要技术指标。
2、熟悉OCL、OTL电路组成、工作原理、性能参数估算方
法。
3、掌握交越失真产生原因、消除交越失真方法。 4、掌握复合管组成原则。
教学目标
5、熟悉常用集成功率放大器（LA4102、LM386、TDA2030
等）引脚功能，了解其主要技术指标。熟悉集成功放应用电 路组成、外接元器件作用，会估算闭环增益。
6、选学BTL电路原理及其由集成功放构成的应用电路。
7、选学功放管二次击穿和热致击穿现象及其保护措施，功
放管等功率器件散热计算及散热片的选择。
2、功放管的最大耐压U（BR）CEO 当一只管子饱和导通时，另一只管子承受的最大反向电
压为2VCC。故
U (BR)CEO 2VCC
3、功放管的最大集电极电流
I
CM
VCC RL
4、选择示例
《模拟电子技术基础》习题册
第一章：基本放大电路习题1-1 填空：1．本征半导体是，其载流子是和。
载流子的浓度。
2．在杂质半导体中，多数载流子的浓度主要取决于，而少数载流子的浓度则与有很大关系。
3．漂移电流是在作用下形成的。
4．二极管的最主要特征是，它的两个主要参数是和。
5．稳压管是利用了二极管的特征，而制造的特殊二极管。
它工作在。
描述稳压管的主要参数有四种，它们分别是、、、和。
6．某稳压管具有正的电压温度系数，那么当温度升高时，稳压管的稳压值将。
7．双极型晶体管可以分成和两种类型，它们工作时有和两种载流子参与导电。
8．场效应管从结构上分成和两种类型，它的导电过程仅仅取决于载流子的流动；因而它又称做器件。
9．场效应管属于控制型器件，而双极型半导体三极管则可以认为是控制型器件。
10．当温度升高时，双极性三极管的β将，反向饱和电流I CEO正向结压降U BE。
11．用万用表判别放大电路中处于正常放大工作的某个晶体管的类型与三个电极时，测出最为方便。
12．三极管工作有三个区域，在放大区时，偏置为和；饱和区，偏置为和；截止区，偏置为和。
13．温度升高时，晶体管的共设输入特性曲线将，输出特性曲线将，而且输出特性曲线之间的间隔将。
1-2 设硅稳压管D z1和D z2的稳定电压分别为5V和10V，求图1-2中各电路的输出电压U0，已知稳压管的正向压降为0.7V。
D Z1D Z225VU O1k Ω( )b D Z1D Z225VU O1k Ω( )c ( )d ( )a D Z1D Z225VU O 1k ΩD Z1D Z225VU O1k Ω图1-21-3 分别画出图1-3所示电路的直流通路与交流通路。
( )a ( )b( )c图1-31-5 放大电路如图1-5所示，试选择以下三种情形之一填空。
a ：增大、b ：减小、c ：不变（包括基本不变） 1．要使静态工作电流I c 减小，则R b2应 。
2．R b2在适当范围内增大，则电压放大倍数 ，输入电阻 ，输出电阻 。
模拟电子-功放电路习题解答
习题七 功放电路一、判断题 1．低频电压放大器的主要任务是把微弱的信号电压放大，输出功率并不一定大。
（ √ ） 2．多级放大器的末级能输出足够大的功率来驱动负载，这类主要用于向负载提供足够信号功率的放大电路称为功率放大器。
（ √ ） 3．电压放大器是向负载提供不失真的电压信号，讨论的主要是失度真的大小、效率和功率等指标。
（ ⨯ ）4．低频功率放大器主要是要求输出足够大的不失真（或失真小）的功率信号。
（ √ ） 5．从音频功率放大器的框图来看，它可以简单地视作电压放大器与电流放大器的组合。
（ √ ）6．能作为电压放大级的电路，除了通常采用的共发射极电压放大器，还有共集电极放大器。
（ ⨯ ） 7．一般来说，稳定工作点电压放大器比射极跟随器的基极偏置电阻大，所以，前者的基极电流相对于偏置电路的电流可以忽略不计。
（ √ ） 8．对于射极跟随器来说，加重负载或增大输入信号时，输出信号负半波会出现削波失真。
（ ⨯ ）9．互补输出功率放大器，NPN 管负责输出正半周，PNP 管负责输出负半周，两个半周波形叠加，在负载上得到完整的输出波形；既撇开了单管工作时发射极电阻无谓的功耗，又解决了单一型管工作（负载重）时出现的半波削波问题，可谓一举两得。
（ √ ） 10．乙类互补对称功放电路存在交越失真。
（ √ ） 11．甲乙类互补对称功放电路不能消除交越失真。
（ ⨯ ） 12．OTL 互补对称功放由单电源供电，OCL 互补对称功放由正负双电源供电。
（ √ ）13．静态时，OTL 互补对称功放电路的输出电容两端压降等于电源电压的一半。
（ √）14．功率管热击穿的本质原因是其b-e 间电压BE U 的负温度特性。
（ √ ）15．功率放大电路与电压放大电路、电流放大电路的共同点是： （1）都使输出电压大于输入电压。
（ ⨯ ） （2）都使输出电流大于输入电流。
（ ⨯ ） （3）都使输出功率大于输入功率。
（ √ ）二、选择题1．下列哪种电路不是功率放大器的组成部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称__________ 放大器。
它不但输出一定的_________ 还能输出一定的_______ ，也就是向负载提供一定的功率。
2、功率放大器简称_____ 。
对它的要求与低频放大电路不同，主要是：__________ 尽可能大、_______ 尽可能高、 _______ 尽可能小，还要考虑_________ 管的散热问题。
3、功放管可能工作的状态有三种：______ 类放大状态，它的失真_______ 、效率___ ；_____ 它的失真 ______ 、效率 ______ 。
4、功率放大电路功率放大管的动态范围大，电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入 ___________ 或 __________ ，产生______ 失真。
5、所谓“互补”放大器，就是利用________ 型管和 _____ 型管交替工作来实现放大。
6、OTL电路和OCL电路属于 ____ 工作状态的功率放大电路。
7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在 ______ 。
8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性_______ ，故在两管交替工作时产生 _______ 。
9、对于乙类互补称功放，当输入信号为正半周时，_________ 型管导通， ______ 型管截止；当输入信号为负半周时， ______ 型管导通，________ 型管截止；输入信号为零（Ui=O ）时，两管 ____ ，输出为________ 。
10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在，当输入信号在正负半周交替过程中造成两功率管同时―, 引起 _________ 的失真，称为_____ 失真。
11、功率放大器按工作点在交流负载线上的位置分类有：__________ 类功放、___________类功放和 ___________ 类功放电路。
12、甲乙类推挽功放电路与乙类功放电路比较，前者加了偏置电路图向功放管提代少量 ____ ，以减少______ 失真。
13、乙类互补对称功放允许输出的最大功率Pom _____ 。
总的管耗Pc= _______。
14、为了避免输出变压器给功放电路带来的不便和失真，出现了______ 功放电路；为了避免输出电容引出的失真，又出现了 _______ 功放电路。
15、所谓复合功率管就是由一个_____ 功率三极管和一个_______ 功率三极管组成的大功率效三极管。
它分 _ 型管组合和_____ 型管组合两种。
复合管的等效电流放大系数B 二、选择题1、交越失真是一种（）失真。
A、截止失真 B 、饱和失真 C 、非线性失真2、OTL和OCL电路的主要区别是（）A、有无输出电容 B 、双电源或单电源供电3、OCL甲乙类功放电路的效率可达（）A 25%B 、78.5%4、甲类单管变压器耦合功率放大器集电极静态工作电流为I CQ,电源电压民，输出最大功率为（）。
A I c（E c B、1/2 I C E C C、21 C（E C D 、31 CC E C5、功率放大电路的最大不失真输出功率是指输入正弦波信号幅值足够大，输出信号基本不失真且幅值最大时（）。
A、晶体管得到最大功率 B 、电源提供的最大功率C负载上获得最大交流功率 D 、晶体管的最大耗损功率6、功率放大电路中的效率是指（A 、输出功率与输入功率之比BC 最大不失真输出功率与电源提供功率之比D 晶体管得到最大功率与电源供给功率之比7、乙类互补对称式功放电路，其输出波形的交越失真是指（）。
A 、频率失真 B 、相位失真 C 、波形过零时出现的失真 D 、幅度失真8、 乙类推挽功率放大电路的理想最大效率为（）。
A 50%B 、60%C 、78.5%D 、85%9、 为了防止在大信号输入时出现输出信号顶部失真的现象，在。
A 、滤波电路B 、放大电路C 、自举电路D 、耦合电路10、 互补对称OTL 电路中，当给功放管提供正向偏压的电阻 R 出现开路时，使功率管（）。
A 、饱和 B 、截止 C 、损坏 D 、放大能力下降11、 静态时，甲类状态的功放管（ ）电能，乙类状态的功放管（）电能，所以前者的静态工作点常设置在（）区，后者设置在（）区。
（多选）A 、消耗B 、几乎不消耗C 、饱和区D 、放大区 E、截止区12、 OCL 电路，其静态工作点设置在（）区，以克服交越失真。
A 、放大区B 、饱和区C 、截止区D 、微导通状态13、 功放电路的作用是向负载提供 （），因此要求功放电路图不但要输出尽可能大的电压， 而且要输出尽可能大的电流。
A 、尽可能大的不失真信号功率 B 、直流功率 C 、电源输出功率D 晶体管的最大耗损功率 14、甲类单管功率放大电路结构简单，但最大的缺点是（）。
A 、效率低 B 、有交越失真 C 、易产生自激D 、电流小15、 某变压器耦合的功率放大器中， 已知晶体三极管的输出电阻为 72Q,扬声器的电阻为8Q,若要达到阻抗匹配的目的，则输出变压器的匝数比门是（）。
A 4B 、3C 、2D 、916、 OCL 功率放大电路采用的电源是 （）.A 、取极性为正的直流电源B、取极性为负的直流电源C 取两个电压大小相等且极性相反的正、负直流电源D 取两个电压大小不相等且极性相反的正、负直流电源。
17、OCL 功率放大电路采用直接耦合，要求其输出端的中点静态电压是（）V 。
A 1B 、2C 、0D 、0.5、输出功率与电源供给功率之比OTL 功率放大电路增设了1、为了使变压器耦合的单管功率放大器有足够的输出功率，允许功放三极管工作在极限状 态。
（）18 19、 20、 在输入信号的整个周期内，A 、乙类B 、甲类 在线性推挽功率放大电路中, ^态。
A 、丙类B 、乙类 如图所示复合管，其中A 50 B、600判断题（）功放管都有电流通过，输出没有削波失真的信号。
C 、甲乙类D 、超甲类 给功率三极管设置适当的直流偏置，使其工作在（C ?1=20、 C 、10、甲类 D ?2=30, D、甲乙类 则复合管的总？=（）标准 、152、当输入信号为零时，则输出功率也为零，电源供给电路的功率最小，这时单管功率放大器的效率最高。
（）3、推挽功率放大器输入交流信号时，总有一只功放三极管是截止，所以输出波形必然失真。
（）4、单管功率放大器的静态电流较推挽功率放大器大得多，可见甲类单管功率放大器电路效率比乙类推挽功率放大器高。
（）5、在推挽功率放大器电路中，只要两只晶体管具有合适的偏置电流时，就可消除交越失真。
（）6、同乙类推挽功率放大器一样，互补对称功率放大器的两个晶体管也是工作在共发射极放大状态。
（）7、甲类单管功率放大器的效率低，主要是其静态工作点选在交流负载线的中点，使静态电流I C很大造成的。
（）8、推挽功率放大器输入交流信号时，总有一只晶体管是截止的，所以输出波形必然失真。
（）9、由于推挽功率放大器的静态电流l c比单管功率放大器小得多，所以根据P=I C U C C，可以得出推挽功率放大电路的效率必然比单管功率放大电路低。
（）10•单管功率放大器的静态工作点设置较高，是造成功率放大电路效率的主要原因。
（）四、解答题1、简述功率放大器与电压放大器的主要区别。
2、已知某OTL推挽功放电路，负载电阻RL=8Q, VG=24V试求其最大不失真输出功率。
3、对于图4-3所示功放电路，试回答下列问题：1）该电路属于哪种互补推挽电路？2）该电器睥工作状态如何？ 3）如果输出信号出现交越失真，调整哪个元件？答案选择题1 C2 A3 B4 B5 C6 C7 C8 C9 C 10 C 11 A,B,D,E 12D 13 A 14 A 15 D 16 C 17 C 18 C 19 D 20 B填空题1功率、电压、电流2 、功放、输出功率、效率、非线性失真、功放3 、甲、小、低、乙类、大、高 4 、截止区、饱和区、交越 5 、NPN NP 6 、甲乙类 7 、极限状态 8 、线性、交越失真 9 、NPN PNP PNP NPN 截止、 0 10 、 截止、 交界处、交越 11 、甲、乙、甲乙 12 、电流、 交越 13 1 Icm Ucem 、0.4Pom （P E -P 。
）14、OTL OCL 15 、大、小、 NPN PNP 3 i 3 2判断题 1V 2 X 3 X 4 X 5 V 6 X 7 V 8 X 9 X 10 V解答题1答：①电压放大器的主要任务是放大微弱的电压信号，它的主要指标是电压放大倍数， 输入电阻和输出电阻； 功率放大器的主要任务是在允许的失真范围内， 得到尽可能大的输理功率和效率，它的主要指标是输出功率、效率和管耗。
②电压放大器工作在甲类放大状态， 功率放大器工作在乙类或甲乙类推挽放大状态居多。
③电压放大器在小信号下工作， 晶体管的电压和电流变化幅度小， 输出波形非线性失真小； 功率放大器在大信号下工作，电压和电流变化幅度很大，其输出波形非线性失真大。
3、答：1）该电路属于准互补 OCL 功放电路;2 ）工作于甲乙类状态； 3）调整R22、解: V G Pom ------8R L 2428 8 9W.。
