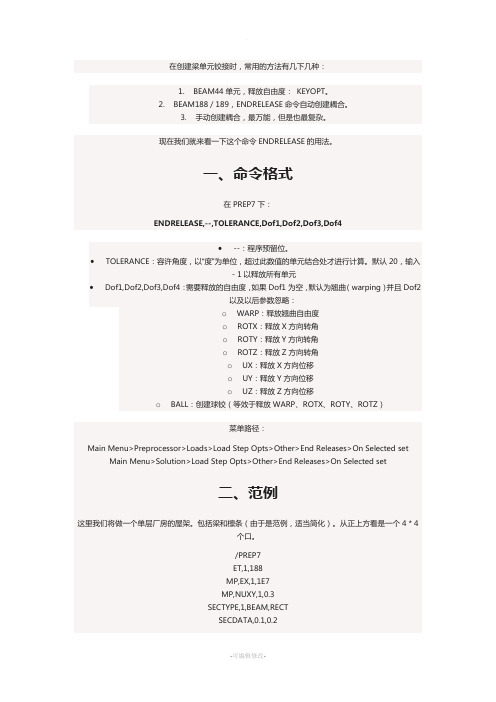

利用ENDRELEASE实现梁单元的铰接
在创建梁单元铰接时，常用的方法有几下几种：1.BEAM44单元，释放自由度：KEYOPT。
2.BEAM188／189，ENDRELEASE命令自动创建耦合。
3.手动创建耦合，最万能，但是也最复杂。
现在我们就来看一下这个命令ENDRELEASE的用法。
一、命令格式在PREP7下：ENDRELEASE,--,TOLERANCE,Dof1,Dof2,Dof3,Dof4•--：程序预留位。
•TOLERANCE：容许角度，以“度”为单位，超过此数值的单元结合处才进行计算。
默认20，输入－1以释放所有单元•Dof1,Dof2,Dof3,Dof4：需要释放的自由度，如果Dof1为空，默认为翘曲（warping）并且Dof2以及以后参数忽略：o WARP：释放翘曲自由度o ROTX：释放X方向转角o ROTY：释放Y方向转角o ROTZ：释放Z方向转角o UX：释放X方向位移o UY：释放Y方向位移o UZ：释放Z方向位移o BALL：创建球铰（等效于释放WARP、ROTX、ROTY、ROTZ）菜单路径：Main Menu>Preprocessor>Loads>Load Step Opts>Other>End Releases>On Selected set Main Menu>Solution>Load Step Opts>Other>End Releases>On Selected set二、范例这里我们将做一个单层厂房的屋架。
包括梁和檩条（由于是范例，适当简化）。
从正上方看是一个4＊4个口。
/PREP7ET,1,188MP,EX,1,1E7MP,NUXY,1,0.3SECTYPE,1,BEAM,RECTSECDATA,0.1,0.2K,1K,2,5K,3,,5!X方向的这些梁是不释放自由度的，必须首先创建!先不要急着做L，1，3L,1,2LGEN,4,1,1,1,5LGEN,5,1,4,1,,5!下面这些檩条，每根（线）都是铰接于梁上，需要释放两端自由度。
ansys各种单元及使用
ansys单元类型种类统计单元名称种类单元号LINK (共12种) 1,8,10,11,31,32,33,34,68,160,167,180PLANE (共20种)2,13,25,35,42,53,55,67,75,77,78,82,83,121,145,146,162,182,183,223 BEAM (共09种)3,4,23,24,44,54,161,188,189SOLID (共30种)5,45,46,62,64,65,69,70,87,90,92,95,96,97,98,117,122,123,127,128,147,148,164,168, 185,186,187,191,226,227COMBIN (共05种)7,14,37,39,40INFIN (共04种)9,47,110,111CONTAC (共05种)12,26,48,49,52PIPE (共06种)16,17,18,20,59,60MASS (共03种)21,71,166MATRIX (共02种)27,50SHELL (共19种)28,41,43,51,57,61,63,91,93,99,131,132,143,150,157,163,181,208,209 FLUID (共14种)29,30,38,79,80,81,116,129,130,136,138,139,141,142SOURC (共01种)36HYPER (共06种)56,58,74,84,86,158VISCO (共05种)88,89,106,107,108CIRCU (共03种)94,124,125TRANS (共02种)109,126INTER (共05种)115,192,193,194,195HF (共03种)118,119,120ROM (共01种)144SURF (共04种)151,152,153,154COMBI (共01种)165TARGE (共02种)169,170CONTA (共06种)171,172,173,174,175,178PRETS (共01种)179MPC (共01种)184MESH (共01种)20ANSYS分析结构静力学中常用的单元类型一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
ansys常用单元
应熟悉的单元杆单元：LINK8、LINK10、LINK180梁单元：BEAM3、BEAM4、BEAM188、BEAM189管单元：PIPE16、PIPE202D实体单元：PLANE82、PLANE183 3D实体单元：SOLID65、SOLID92/95、SOLID191壳单元：SHELL63、SHELL93、SHELL181弹簧单元：COMBIN14、COMBIN39质量单元：MASS21矩阵单元：MATRIX27表面效应单元：SURF154LINK1单元有着广泛的工程应用，比如：桁架、连杆、弹簧等等。
这种二维杆单元是杆轴方向的拉压单元，每个节点有2个自由度：沿节点坐标系x、y方向的平动。
就象在铰接结构中的表现一样，本单元不承受弯矩。
单元的详细特性请参考理论手册。
三维杆单元的描述参见LINK8。
下图是本单元的示意图LINK8单元有着广泛的工程应用，比如：桁架、缆索、连杆、弹簧等等。
这种三维杆单元是杆轴方向的拉压单元，每个节点有3个自由度：沿节点坐标系x、y、z方向的平动。
就象在铰接结构中的表现一样，本单元不承受弯矩。
本单元具有塑性、蠕变、膨胀、应力刚化、大变形、大应变等功能。
其详细特性请参考理论手册。
仅受拉或仅受压的三维杆单元是LINK10。
LINK10—三维仅受拉或仅受压杆单元单元描述：LINK10单元独一无二的双线性刚度矩阵特性使其成为一个轴向仅受拉或仅受压杆单元。
使用只拉选项时，如果单元受压，刚度就消失，以此来模拟缆索的松弛或链条的松弛。
这一特性对于将整个钢缆用一个单元来模拟的钢缆静力问题非常有用。
当需要松弛单元的性能，而不是关心松弛单元的运动时，它也可用于动力分析（带有惯性或阻尼效应）。
此单元是SHELL41（KEYOPT(1)＝2，“布”选项）的线化版本如果分析的目的是研究单元的运动（没有松弛的单元），那么应该使用类似于LINK10的不能松弛的单元，比如：LINK8或PIPE59。
对于最终收敛结果为绷紧状态的结构，如果迭代过程中可能出现松弛状态，那么这种静力收敛问题也不能使用LINK10单元。
07 实例讲解1
谐波分析
瞬态动力分析 谱分析 屈曲分析
二、结构线性静力分析
2.1 静力分析的定义 静力分析是用来计算在固定不变载荷作用下结构的响应，即 由于稳态外载引起的系统或部件的位移、应力、应变和力等。
结构静力分析所施加的载荷包括： ⑴ 外部载荷（如作用力和压力）； ⑵稳态的惯性载荷（如重力和离心力）； ⑶位移载荷
⑷温度载荷
2.2结构静力分析的基本步骤
ANSYS中进行结构静力分析的基本步骤一般包括： ① 建模；
② 施加载荷和边界条件，求解；
③ 查看结果。
常见工程结构
杆系问题
梁系结构
轴对称问题 平面问题 板壳问题 三维问题
1 杆系结构静力分析
杆件定义： 结构长度尺寸比两个截面方向的尺寸大得多时，这类 结构称为杆件。
工程常见结构：
轴、支柱、螺栓、加强肋以及型钢
杆系结构静力分析
空间杆件系统 若杆件系统、截面主轴或作用载荷不在同一平面内，则 这类情况属于空间杆件系统问题。
桁架结构静力分析
对于桁架结构，有限元模型可以利用杆单元（LINK）， 如2D杆单元LINK1和3D杆单元LINK8等。 杆系结构计算主要得到桁架结构的变形和内力、反力。 杆系结构的建模一般采用直接建模法，即直接建立节点 ，然后生成单元。
杆单元的特性
杆单元只承受轴向力，单元内力主要是轴力，还有轴向 应力和应变等。
杆单元的几何参数只有杆件的截面积A，通过实常数定义 (Real constants)
实例1
实例2（课下练习）
杆的有关尺寸和受力如图所示。试利用二位杆单元LINK1杆件内力和集
中力位置处的位移。
已知：E=207GPa,=0.3, 杆的截面积0.01m2
ansys单元类型介绍
LINK1可承受单轴拉压的单元，不能承受弯矩作用PLANE22维6节点三角形实体结构单元，可用作平面单元(平面应力或平面应变)，也可以用作轴对称单元Beam3可承受拉、压、弯作用的单轴单元，每个节点有三个自由度，即沿x,y 方向的线位移及绕Z轴的角位移Beam4承受拉、压、弯、扭的单轴受力单元，每个节点上有六个自由度：x、y、z三个方向的线位移和绕x,y,z三个轴的角位移SOLID5三维耦合场体单元，8个节点，每个节点最多有6个自由度LINK8三维杆（或桁架）单元，用来模拟：桁架、缆索、连杆、弹簧等等，是杆轴方向的拉压单元，每个节点具有三个自由度：沿节点坐标系X、Y、Z方向的平动PLANE13 2 维耦合场实体单元，有 4 个节点，每个节点最多有 4 个自由度PLANE25 4 节点轴对称谐波结构单元，用于承受非轴对称载荷2 维轴对称结构的建模LINK32二维热传导杆单元，应用在二维（板或轴对称）稳态或瞬态热分析PLANE35 2 维 6 节点三角形热实体单元，用作平面单元或轴对称单元PLANE42 2 维实体结构单元，作平面单元(平面应力或平面应变)，也可以用作轴对称单元。
本单元有 4 个节点，每个节点有 2 个自由度，分别为 x 和y 方向的平移Shell43 4 节点塑性大应变单元，适合模拟线性、弯曲及适当厚度的壳体结构。
单元中每个节点具有六个自由度：沿x、y和z 方向的平动自由度以及绕x、y和z 轴的转动自由度PLANE53 2 维 8 节点磁实体单元，用于 2 维 (平面和轴对称) 磁场问题的建模PLANE55 2 维 4 节点热实体单元，作为平面单元或轴对称环单元，用于 2 维热传导分析。
本单元有 4 个节点，每个节点只有一个自由度 – 温度Shell63弹性壳单元，具有弯曲能力和又具有膜力，可以承受平面内荷载和法向荷载。
本单元每个节点具有6个自由度：沿节点坐标系X、Y、Z方向的平动和沿节点坐标系X、Y、Z轴的转动SOLID64 3-D 各向异性结构实体单元，用于各向异性实体结构的3D建模。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.3.3 用BEAM44,BEAM188,BEAM189 单元模拟线模型
在用BEAM44、BEAM188、BEAM189 单元划分线实体前，要定义一些属性，包括：
生成梁单元的材料设置属性点；
要划分线的梁单元类型；
以梁单元的轴向为基准的截面定位；参见《ANSYS Modeling and Meshing Guide》§7.5.2；
生成梁单元的截面号。
使用LATT命令将这些属性与选择的线实体关联：
命令：LATT,MAT,,TYPE,,KB,,SECID
GUI: Main Menu>Preprocessor>-Attributes-Define>Picked Lines
其中：
MAT--与所选择的尚未划分网格的线关联的材料号；
TYPE--与所选择的尚未划分网格的线关联的类型号；
KB--对应于模型中的关键点号。
所生成的梁单元的横截面按这样定向，梁的Z轴将位于由线的两端点和该关键点定义的平面；
SECID--与SECTYPE命令定义的梁横截面相对应，截面号由SECNUM指定。
7.4 建立截面
有两类梁截面：
一般截面；
自定义截面。
自定义截面可用标准的几何形状和单个材料来描述。
自定义截面可由任意几何形状定义，还可以包含若干各向同性材料。
7.4.1 使用梁工具生成通用横截面
SECTYPE、SECDATA和SECOFFSET命令(Main Menu> Preprocessor>-Beam-Common Sectns)，都与GUI上的梁工具(BEAM TOOL)关联。
梁工具的样式取决于所选择的梁横截面子形状：
图7-3 梁工具对话框(包括子类型下拉框)
梁工具的顶部，是截面形状号(以及截面名)[SECTYPE]，中部是需要时定义截面偏移的信息[SECOFFSET]，底部是截面几何形状信息[SECDATA]。
SECDATA命令定义的尺寸取决于所选子类型。
可以单击梁工具下的Help 按钮获取所选截面的帮助信息。
在SECDATA命令描述中，也有对截面形状尺寸的说明。
7.4.2 通过用户定义网格建立自定义截面
如果用户要定义不常用的截面，必须建立用户网格文件。
为了建立用户网格文件，首先要建立一个2D实体模型，然后用SECWRITE命令保存(Main Menu>Preprocessor> Sections> -Beam- Write Sec Mesh)。
下面讨论这一过程：
1、建立所有的区域(Main Menu>Preprocessor>-Modeling-Create>-Areas-)。
2、把区域重叠(Main Menu>Preprocessor>-Modeling-Operate> -Booleans-Overlap >Areas)，或粘合在一起(Main Menu>Preprocessor> -Modeling-Operate>-Booleans-Glue>Areas)。
3、保存模型。
4、对所有线设置划分数(Main Menu>Preprocessor> -Meshing-Size Cntrls>-Lines-Picked Lines or use the MeshTool)。
5、选择“Main Menu>Preprocessor>Sections>-Beam-Write Sec Mesh”，出现拾取框，拾取格子的面。
6、ANSYS 在该面建立格子。
在分网期间，ANSYS 可能显示不佳形状的信息，可以忽略这些信息。
但是也可能看到“Unable to mesh area....”信息。
如果这样，把所有面上的单元清除(Main Menu>Preprocessor>-Meshing-Clear> Areas)，并重复第4、5步。
7、在“Write Section Library File”对话框中，用一个唯一的文件名保存“.SECT”文件。
然后按“OK”。
8、读入用户网格文件(Main Menu>Preprocessor>Sections> -Beam-Custom Sectns> Read Sect Mesh)，计算截面特性。
注意--即使已经设置了LESIZE, 也将看到这样的信息：“Line element sizes may need to be specified for desired cross-section mesh. Please refer to the LESIZE command.”如果已经设置了线单元的尺寸，按“Close”继续。
如果还未设置，则应用LESIZE 命令及合适的信息。
7.4.3 用网格加密和多种材料建立自定义截面
在进行分析时，用户可能需要加密截面网格。
可以定义含多种材料的截面来代表层状、加筋、或传感器。
在定义一个多种材料的截面时，需要指定每一个截面格子的材料，也可以取出以前建立的截面来修改。
按如下步骤建立自定义的加密网格或含多种材料的截面：
1、从ANSYS 数据库读入一个常用截面(Main Menu>Preprocessor>Sections> Custom Sectns>Edit/Compsite > Edit Common)，或者从“.SECT”文件读入自定义截面(Main Menu>Preprocessor>Sections> Custom Sectns>Edit/Compsite > Edit Custom)。
2、ANSYS 在图形窗口显示MESH200 图。
3、对截面网格进行加密(Main Menu>Preprocessor>Sections>Custom Sectns>Edit/ Compsite>Refine Mesh) 。
4、修正格子材料(Main Menu>Preprocessor>Sections> Custom Sectns>Edit/ Compsite> Modify Material)，如果要建立多种材料的截面，先定义材料。
这是计算剪切修正系数和材料质心所需要的。
5、用SECWRITE命令(Main
Menu>Preprocessor>Sections>Custon Sectns>Edit/ Built-up>Save)，把截面保存为一个“.SECT”文件。
6、读入用户网格文件(Main Menu>Preprocessor>Sections> Custom Sectns>Edit/Compsite > Read Sect Mesh)，计算截面特性以及在分析中应用自定义截面。
注意--如果用户在建立截面后，重新定义材料，必须再用SECTYPE和SECREAD命令重新计算截面。
注意—当截面含多种材料，并且通过/ESHAPE命令来产生应力等值线(或其他量)时，应力将通过材料边界平均。
为了限制这种行为，在材料边界上采用小的横截面格子。
