农村太阳能路灯设计方案
太阳能照明路灯毕业设计
太阳能照明路灯毕业设计引言：现代社会对可持续发展的需求越来越高。
太阳能作为一种可再生能源，具有广阔的应用前景。
本篇设计报告将介绍一种太阳能照明路灯的设计方案，旨在提供一种环保、节能的路灯解决方案。
一、设计目标和需求分析：1.提供足够的照明亮度：太阳能照明路灯的主要功能是在夜间提供足够的照明亮度，确保行人和车辆的安全。
2.节能和环保：利用太阳能充电，降低对传统电力的依赖，减少能源消耗和环境污染。
3.自动控制功能：根据光照条件自动开关路灯，节省人力管理成本。
二、设计方案：1.太阳能电池板：选择高效率的太阳能电池板，确保充电效率和续航时间，充分利用阳光能量。
2.蓄电池：将太阳能转化为电力后，将多余的电能储存在蓄电池中，以备不时之需。
3.LED灯源：采用低功耗的LED灯源，如白炽灯，保证长时间的照明。
4.控制电路：设计自动控制电路，根据光照强度自动开关路灯，充分利用能源。
5.路灯支架：选择合适的材料和结构设计，确保路灯的稳定性和安全性。
三、设计流程：1.确定路灯的照明面积和亮度需求。
2.根据路灯的尺寸和照明需求，选择合适功率的太阳能电池板。
3.计算太阳能电池板的数量和安装方位，以确保最佳的充电效果。
4.选择合适容量的蓄电池，以储存太阳能转化后的电力。
5.设计自动控制电路，根据光照强度开关路灯。
6.测试并调试整个系统，确保其正常工作，并具备自动控制功能。
7.根据实际情况选择合适的路灯支架，确保路灯的稳定性和安全性。
8.完成路灯的组装和安装，调整灯光角度和亮度，以达到最佳照明效果。
四、预期成果：1.提供足够的照明亮度，满足道路上行人和车辆的照明需求。
2.节约能源，减少传统电力消耗，降低环境污染。
3.提供自动控制功能，根据光照条件自动开关路灯。
4.耐用性好，设备具有较长的使用寿命。
五、结论：本篇设计报告介绍了一种太阳能照明路灯的设计方案，通过利用太阳能充电和LED灯源，实现路灯的节能和环保，提供足够的照明亮度，同时具备自动控制功能。
太阳能LED路灯系统设计方案
太阳能LED路灯系统设计方案一、引言二、系统结构1.太阳能电池板：太阳能电池板是太阳能路灯系统的主要能源供给设备，通过接收太阳能并转化为电能。
为了提高能量转化效率，可以选用单晶硅或多晶硅材质的太阳能电池板，并且设立在一个角度合适的位置，以便日照能量充足。
2.LED光源：LED作为一种半导体发光器件，具有耐用、节能、寿命长等优点，是太阳能LED路灯系统的主要照明光源。
选择能效高、色温适宜的LED光源，保证灯光效果，并且减少功耗，延长电池使用寿命。
3.电池组：电池组是储存太阳能电能的设备，主要用于夜间或阴天时为LED光源供电。
为了确保电能的稳定供应，选用容量适当的铅酸蓄电池，并合理配置充放电保护控制器。
4.控制电路：控制电路负责控制太阳能LED路灯系统的开关机、照明亮度等功能。
可以通过光控开关和时间控制器实现智能控制，根据环境光线和时间自动调节亮度。
5.外壳：外壳是保护系统内部部件，具有防水、防尘、抗冲击等功能。
选用耐用的铝合金材质，加强外壳的密封性，防止雨水侵入，延长系统的使用寿命。
三、系统原理太阳能LED路灯系统原理为在白天通过太阳能电池板将光能转换为电能，并将电能储存在电池组中，夜间或阴天利用电池组为LED光源供电，实现路灯的照明功能。
控制电路根据光线和时间设定的条件，自动调节LED灯的亮度。
四、系统特点1.绿色环保：太阳能作为能源，无需燃料，无污染排放，不产生二氧化碳等有害气体，符合低碳环保理念。
2.能源节约：太阳能作为可再生能源，光照条件充足时可以持续供电，最大限度节约能源。
3.寿命长：LED光源寿命长达数万小时，减少维护和更换成本。
4.控制智能：控制电路自动识别光线和时间，根据需求自动调节亮度，实现智能控制。
5.综合成本低：虽然太阳能LED路灯系统的投资成本相对高一些，但长期使用下来，能够节约能源和维护成本，综合成本较低。
五、系统优化1.高效太阳能电池板优化：选用转换效率高的太阳能电池板，增加光电转化效率。
太阳能路灯系统设计方案
太阳能路灯系统设计方案1。
0总述如今，太阳能已经成为人们公认的结净的绿色能源，并逐渐应用于民生,造福人类。
其中太阳能庭院灯就是太阳能应用方式的一种,依靠白天太阳照射太阳能光伏组件而产生电能，并将所产生的电能输送到蓄电池进行储存。
晚上当光照度降到一定程度时或达到某一时刻，通过控制器控制，使蓄电池对光源用电器放电。
待到光照度升高到一定程度或某一时刻时,自动关闭用电。
2。
0系统总体设计太阳能路灯主要由太阳电池组件、组件支架、电控箱（内装控制器、蓄电池）、灯杆（含灯具）等几部分组成。
系统示意图如下图：图1太阳能路灯系统示意图2。
1系统设置本系统使用地区为＊＊，其平均标准光照小时数为4。
46小时。
设系统每天正常工作8小时，每月连续阴雨天为5天，每两个连续阴雨天间隔20天。
2。
2设计流程本系统设计过程主要包括：灯杆的选型,灯具的选型，太阳能组件的配置,蓄电池、控制器的配置,系统保护措施设定。
3。
0灯杆的选型灯杆是整个路灯的支撑部分,对其硬度，高度，抗风能力,防腐等有较高的要求；现在常用的材料为Q235，通过一系列工艺加工而成，表面喷镀80μm的防腐层。
本系统安装路况为主干道，路宽30米，采用双侧对称排布。
根据路灯施工设计规范（见表1），本系统采用截光型灯具，安装高度为10米（按照标准本应安装高度为15M，但是考虑高度越高,需要灯具的功率越大，灯杆设计越复杂,综合考虑后选择灯杆为12米，灯具安装高度为10米）,间距为30米。
灯杆上下口直径为Ф70/Ф250，材料厚度为3。
75mm，圆锥度为11‰,地基尺寸500＊500，法兰盘尺寸及孔间距400*400*18-300，基础架尺寸为300*300-Ф18。
表1灯具的配光类型、布置方式与灯具的安装高度、间距的关系注:Weff为路面有效宽度(m）4。
0路灯功率的选择根据路灯施工设计规范中对机动车交通道路照明标准（见表2)的要求，本系统属于级别I，路面平均照度取20勒克斯（lx）。

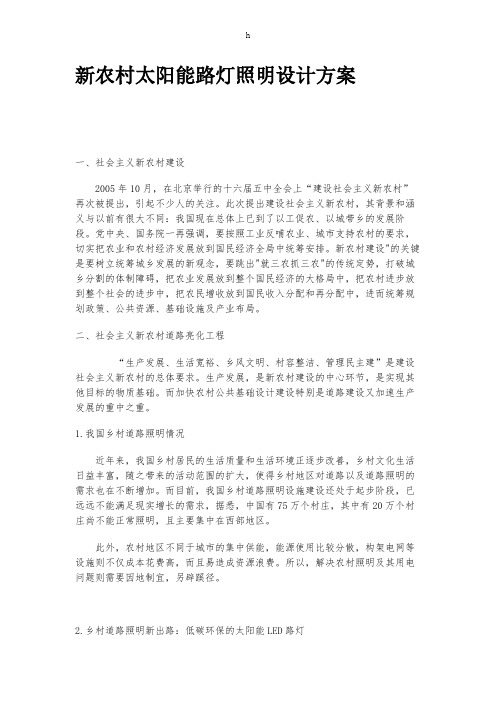

新农村太阳能路灯照明设计方案
新农村太阳能路灯照明设计方案一、社会主义新农村建设2005年10月，在北京举行的十六届五中全会上“建设社会主义新农村”再次被提出，引起不少人的关注。
此次提出建设社会主义新农村，其背景和涵义与以前有很大不同：我国现在总体上已到了以工促农、以城带乡的发展阶段。
党中央、国务院一再强调，要按照工业反哺农业、城市支持农村的要求，切实把农业和农村经济发展放到国民经济全局中统筹安排。
新农村建设"的关键是要树立统筹城乡发展的新观念，要跳出"就三农抓三农"的传统定势，打破城乡分割的体制障碍，把农业发展放到整个国民经济的大格局中，把农村进步放到整个社会的进步中，把农民增收放到国民收入分配和再分配中，进而统筹规划政策、公共资源、基础设施及产业布局。
二、社会主义新农村道路亮化工程“生产发展、生活宽裕、乡风文明、村容整洁、管理民主建”是建设社会主义新农村的总体要求。
生产发展，是新农村建设的中心环节，是实现其他目标的物质基础。
而加快农村公共基础设计建设特别是道路建设又加速生产发展的重中之重。
1.我国乡村道路照明情况近年来，我国乡村居民的生活质量和生活环境正逐步改善，乡村文化生活日益丰富，随之带来的活动范围的扩大，使得乡村地区对道路以及道路照明的需求也在不断增加。
而目前，我国乡村道路照明设施建设还处于起步阶段，已远远不能满足现实增长的需求，据悉，中国有75万个村庄，其中有20万个村庄尚不能正常照明，且主要集中在西部地区。
此外，农村地区不同于城市的集中供能，能源使用比较分散，构架电网等设施则不仅成本花费高，而且易造成资源浪费。
所以，解决农村照明及其用电问题则需要因地制宜，另辟蹊径。
2.乡村道路照明新出路：低碳环保的太阳能LED路灯由于一些电网建设没有连入地处偏远的农村，因此农村应该形成独立的发电照明系统。
为解决这些问题，就近组网，安装高效节能的太阳能LED路灯，同时推广清洁能源技术的应用，可能是解决农村地区照明问题的绝佳选择，进而实现乡村照明的“零碳排放”。
太阳能路灯设计方案
太阳能路灯设计方案1. 背景介绍随着人们对可持续发展和环境保护的日益重视，太阳能路灯作为一种清洁、可再生能源的照明方式，被广泛应用于城市道路、公园、社区等公共场所。
太阳能路灯以太阳能电池板作为能源收集装置，通过将太阳能转化为电能，为路灯的照明提供能源，实现了绿色、节能的照明方案。
本文将介绍一种基于太阳能的路灯设计方案，包括太阳能电池板的选型、灯杆和灯具的设计以及亮度控制系统的应用。
2. 太阳能电池板的选型太阳能电池板是太阳能路灯的核心组件，负责将阳光转化为电能。
在选型时，我们需要考虑以下因素：•效率：选择高效率的太阳能电池板可以提高能源利用率，降低路灯系统的能耗。
•额定功率：根据路灯的照明需求，选取适宜的太阳能电池板额定功率，以确保足够的照明亮度。
•尺寸和重量：根据路灯位置的特定要求，选择合适尺寸和重量的太阳能电池板，以便于安装和维护。
•耐久性：考虑太阳能电池板的耐久性和抗压能力，以应对不同的气候条件和外部环境。
3. 灯杆和灯具的设计灯杆和灯具设计的合理性直接影响到路灯的性能和使用寿命。
以下是一些建议：•材料选择：选择耐候性好、防腐蚀、抗强风能力强的材料，如不锈钢、铝合金等，以确保灯杆的稳定性和寿命。
•结构设计：根据灯具的重量和安装位置要求，设计合适的灯杆结构，确保灯具安装牢固，并能抵御外部环境的影响。
•光学设计：合理设计灯具的光学系统，以提供均匀、明亮的照明效果，并避免光污染。
•散热设计：考虑灯具的散热性能，确保长时间工作时的稳定性和寿命。
4. 亮度控制系统的应用为了实现路灯的智能化控制和能耗优化，亮度控制系统是必不可少的。
常见的亮度控制系统有以下几种：•时间控制：根据路灯使用时间设定灯具的亮度，以达到节约能源的目的。
例如，在夜间低负荷时段，可以调低灯具亮度。
•光感控制：根据周围光照强度调节灯具亮度。
例如，在白天阳光充足时，可以降低灯具亮度或关闭部分灯具。
•人体感应控制：利用人体感应器控制灯具的亮度，使路灯在无人经过时自动降低亮度，有人经过时自动提高亮度。
太阳能路灯设计方案
太阳能路灯设计方案随着社会的进步和科技的发展，太阳能路灯作为一种新型绿色能源产品，受到了越来越多人的关注和青睐。
太阳能路灯以太阳能作为能源，不仅节能环保，而且安装方便，使用寿命长，受到了广泛的应用。
本文将介绍太阳能路灯的设计方案，希望能够为大家提供一些参考和借鉴。
首先，太阳能路灯的设计需要考虑到太阳能电池板的选型和布局。
太阳能电池板是太阳能路灯的核心部件，其性能直接影响到路灯的发光效果和使用寿命。
在选型时，我们需要考虑到电池板的转换效率、耐候性和稳定性，以确保其在各种天气条件下都能正常工作。
在布局上，我们需要充分利用太阳能资源，确保太阳能电池板能够充分接收阳光，提高能量转化效率。
其次，太阳能路灯的灯具设计也至关重要。
灯具的设计需要考虑到照明范围、亮度和色温等因素，以确保太阳能路灯在夜间能够提供良好的照明效果。
同时，我们还需要考虑到灯具的防水性能和耐用性，以确保太阳能路灯能够在各种恶劣的环境下正常工作。
另外，太阳能路灯的控制系统也是设计中需要重点考虑的部分。
控制系统需要能够根据光照强度自动调节灯具的亮度，以实现节能和环保的效果。
同时，控制系统还需要考虑到防盗和远程监控等功能，以确保太阳能路灯的安全和稳定运行。
最后，太阳能路灯的安装和维护也是设计中需要考虑到的重要环节。
在安装时，我们需要考虑到路灯的布局和固定方式，以确保路灯能够稳固地安装在地面上。
在维护方面，我们需要考虑到太阳能电池板的清洁和灯具的检修，以确保太阳能路灯能够长时间稳定地工作。
总的来说，太阳能路灯的设计方案需要综合考虑到太阳能电池板、灯具、控制系统、安装和维护等多个方面的因素。
只有在这些方面都得到充分考虑和设计的情况下，太阳能路灯才能够发挥出最佳的效果，为人们的生活和工作提供更好的照明环境。
希望本文的介绍能够对大家有所帮助，也希望太阳能路灯能够在未来得到更广泛的应用和推广。
太阳能路灯设计方案（草案）
太阳能路灯设计方案一、前言随着世界能源危机的加剧，各国都在寻求解决能源危机的办法，一条道路是寻求新能源和可再生能源的利用；另一条是寻求新的节能技术，降低能源的消耗，提高能源的利用效率。
太阳能是地球上最直接最普遍也是最清洁的能源，太阳能作为一种巨量可再生能源，每天达到地球表面的辐射能大约等于2.5亿万桶石油，可以说是取之不尽、用之不竭。
太阳能作为一种安全、作为一种安全、环保新能源越来越受重视。
同时，环保新能源越来越受重视。
同时，环保新能源越来越受重视。
同时，也随着太阳能光伏技术的发展和进步，太也随着太阳能光伏技术的发展和进步，太阳能灯具产品在环保节能的双重优势，阳能灯具产品在环保节能的双重优势，太阳能路灯、太阳能路灯、庭院灯、草坪灯等方面的应用已经逐渐形成规模，太阳能发电在路灯照明领域发展已经日趋完善。
形成规模，太阳能发电在路灯照明领域发展已经日趋完善。
二、 太阳能路灯的组成太阳能路灯由以下几个部分组成：太阳能电池板、太阳能控制器、蓄电池组、光源、灯杆及灯具外壳。
杆及灯具外壳。
1、 太阳能电池板：2、 太阳能电池板是太阳能路灯中的核心部分，也是太阳能路灯中价值最高的部分。
其作用是将太阳的辐射能力转换为电能，或送至蓄电池中存储起来。
在众多太阳光电池中较普遍且较实用的有单晶硅太阳能电池、多晶硅太阳能电池及非晶硅太阳能电池等三种。
在太阳光充足日照好的东西部地区，采用多晶硅太阳能电池为好，因为多晶硅太阳能电池生产工艺相对简单，相对简单，价格比单晶低。
在阴雨天比较多、价格比单晶低。
在阴雨天比较多、价格比单晶低。
在阴雨天比较多、阳光相对不是很充足的南方地区，采用单晶硅阳光相对不是很充足的南方地区，采用单晶硅太阳能电池为好，因为单晶硅太阳能电池性能参数比较稳定。
非晶硅太阳能电池在室外阳光不足的情况下比较好，因为非晶硅太阳能电池对太阳光照条件要求比较低。
所以综合对比和当地地理环境分析我们采用单晶硅太阳能电池板，以充分发挥其性能，保证系统的稳定性。
农村太阳能路灯施工方案2024年
一、太阳能路灯设计原则
1.太阳能路灯系统应采用高效率太阳能电池，以收集充足的太阳能，
从而使太阳能路灯系统的能源达到最优。
2.太阳能路灯控制系统应具有定时控制功能，使太阳能路灯在规定的
时间内自动点亮。
3.太阳能路灯应采用节能灯具，由高强度稳定性好的LED灯珠组成，
具有良好的光质，高度可调，节能高效，绿色环保，可靠性高等特点。
4.太阳能路灯支架应采用连续成型的铝合金材料，具有质轻、强度高、牢固耐用的优点，以便尽可能顺利的安装。
5.应选择易安装、质量可靠的电器和元件，以保证太阳能路灯系统运
行正常。
二、太阳能路灯施工方案
1.安装现场准备工作：现场确定安装地点，绘制安装路线图，测量安
装地点的高度、宽度、深度等；安排施工人员，准备相应施工工具、材料等。
2.太阳能电池安装：安装施工人员按照绘制的安装路线图安装太阳能
电池，要求太阳能电池安装正确，安装牢固，确保太阳能电池正常工作。
3.控制系统安装：安装施工人员根据太阳能路灯控制系统制式图纸安
装各种控制器及元件，要求安装牢固，完全符合技术要求。
农村太阳能路灯施工方案2024年
一、前期准备工作1.路灯选址：根据农村实际情况，选取太阳能路灯的安装位置，要考虑光照条件、道路等级、车流量等因素。
2.配套设施检查：检查选定位置的配套设施情况，如电缆管线、电力供应等情况，确保太阳能路灯的正常运行。
3.材料采购：根据实际需要，购买太阳能路灯、电池、控制器、灯杆等所需材料。
二、施工步骤1.安装灯杆：按照设计图纸的要求，在选定的位置上安装灯杆，确保灯杆的牢固稳定。
2.安装太阳能电池：根据设计要求，将太阳能电池板固定在灯杆的适当位置上，确保正常获取太阳能。
3.安装控制器：将太阳能电池与控制器相连接，确保太阳能的有效转换和储存。
4.安装LED灯具：根据实际需要，选用适合的LED灯具安装在灯杆上，确保光照效果良好。
5.连接线路：根据设计要求，连接太阳能电池、控制器和LED灯具之间的线路，确保正常的电力传输。
6.调试和测试：对安装完成的太阳能路灯进行调试和测试，确保各个部分正常运行。
三、工程保养和维护1.定期清洁：定期对太阳能电池板进行清洁，确保光照的透明度，提高转换效率。
2.检查线路：定期检查电缆和连接线路，确保无松动和腐蚀现象，保证正常电力传输。
3.检测电池寿命：定期检测太阳能电池的性能和寿命，根据需要及时更换损坏的电池。
4.雨季防护：在雨季来临前，对太阳能路灯进行特殊防护措施，确保电路不会因雨水而受损。
5.维修保养：定期对太阳能路灯进行维修和保养工作，确保其正常运行和延长使用寿命。
四、经济效益评估1.节能减排：太阳能路灯采用太阳能作为能源，不需要外部电力供应，从而节约了能源资源，减少了二氧化碳等有害气体的排放。
2.经济效益：太阳能路灯的安装投资一次性较高，但长期来看，由于不需要支付每年的电费，节约了经济成本。
3.社会效益：太阳能路灯可以为农村居民提供更好的夜间照明条件，增加居民出行的便利性和安全性，提高了居民的生活质量。
4.环境效益：太阳能路灯的使用减少了煤炭等化石能源的消耗，降低了对环境的污染，保护了生态环境。
太阳能路灯技术项目设计方案
太阳能路灯技术项目设计方案一、项目背景和意义如今，随着城市的不断发展，路灯成为城市的基础设施之一、传统的路灯使用电力供能，不仅存在能源消耗大、运维成本高的问题，而且也对环境造成了一定的污染。
因此，研发太阳能路灯技术，充分利用可再生能源，是一项具有重要意义的项目。
二、项目目标1.开发一种高效、可靠的太阳能路灯技术，以降低路灯的能源消耗和运维成本。
2.减少电力供应需求，从而减轻对电力网络的负荷，提高能源利用效率。
3.降低环境污染，促进可持续发展。
三、项目内容与技术路线1.光电转换技术：设计高效的光电转换器，通过光电效应将太阳光能转换为电能。
研究并选择合适的材料与结构，以提高能量转换效率。
2.蓄电池技术：选择适合太阳能路灯的蓄电池，提高储能效率和寿命。
同时，设计合理的电池管理系统，对蓄电池进行充放电控制，延长使用寿命。
3.灯具设计：研发节能高效的LED灯具，并通过合适的光学设计，提高照明效果。
灯具需要具备防护能力，以提高耐久性和可靠性。
4.控制系统：设计智能化的控制系统，通过感应器和光感控制器，实现对路灯的智能调光和自动开关。
同时，通过无线通信方式，实现对路灯状态的实时监测与远程控制。
四、项目实施与运作1.制定研发计划，并确定各个阶段的研发任务和时间节点。
2.开展光电转换器和蓄电池技术的实验研究，选出最佳方案。
3.设计和制造路灯灯具，并进行照明效果和防护性的测试。
4.开发智能化控制系统，并进行功能测试和优化。
5.进行路灯样品的选址实施试验，收集使用反馈，并进行改进。
6.量产并推广应用太阳能路灯技术，实现商业化运作。
五、项目的成本和效益预测1.成本估算：项目所需材料、设备、人力、测试费用等。
2.收益预测：节约的能源、维护费用、电力供应费用。
3.年度成本与收益预测，以及回收期和投资回报率的计算。
六、市场推广和应用前景1.通过宣传和推广，提高社会的环保意识，促进太阳能路灯的应用。
2.探索太阳能路灯在城市道路、公园、景区等场所的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选资料 可修改编辑 桂东县农村基础设施建设路灯项目
太 阳 能 路 灯 设 计 方 案 精选资料
可修改编辑 设计单位：迎辉电气集团有限公司 二O一七年十月 精选资料
可修改编辑 设计方案组成部分
一、企业简介 二、总述 三、太阳能路设计标准 四、太阳能路灯组成及原理 五、项目设计方案 （一）工程概况 （二）设计效果图及技术图纸 （三）产品参数 （四）工程内容与设计及所用产品节能、环保说明 （1）太阳能电池组件设计说明 （2）蓄电池的设计说明 （3） 控制器的设计说明 （4）LED光源设计说明 六、施工方案 七、验收方案 八、培训 精选资料
可修改编辑 一、企业简介 迎辉电气集团有限公司是专业生产路灯灯具、LED、灯杆、标志杆、交通信号灯杆、高杆灯、太阳能系列灯杆及各种异形灯杆的大型生产企业，公司注册资本1.0086亿元，企业拥有自主专利产品二十多项；具有：城市照明专业承包一级安装资质、国家高新技术企业、金太阳认证、3C、CQC等各项认证证书；同时具备各种景观灯型、环境绿化及城市亮化工程设计、施工、安装。公司自创立以来，先后承接和参与了全国大、中、小城市及乡镇村道路，市政工程的施工建设，深受各界的好评。 本公司主要产品有：道路照明器材、LED光源、太阳能电池板、交通设施器材、雕塑、喷泉、市政设施及城市广场、道路绿化、亮化工程等系列千余款品种和项目。 公司座落于扬州市北郊、美丽的高邮湖畔、誉有全国灯具之乡送桥镇，南邻扬州市郊，北靠高邮湖畔，东临京杭大运河，西接安徽省滁州市，东有京沪高速，西有宁通高速，S333省道贯穿境内，是连接宁通和京沪高速的重要道路，距扬州机场及扬州火车站40分钟路程，交通十分便利。 公司现有员工300多人，其中设计、工程施工、安装等各类技术人员105人，其中具体本科学历42人，大专学历38人，一级机电、市政建造师6人，,二级机电、市政建造师20人，高级职称5人，中级职称36人，初级职称48人，公司技术力量雄厚。 公司占地面积43355平方米，有标准化厂房15000多平方米，办公用房3500平方米，生活及其他附属房2850平方米。公司现有各种生产设备188套，大型灯杆折弯专业生产线两条，表面喷涂生产线一条，专利灯具铸压生产线一条，年生产产值30000万元，具有较大的生产能力。公司奉行“为用户提供无缺陷、高品质、能竞争的产品和服务，坚决满足客户的期望”。公司一贯坚持“靠诚信客户广交朋友，靠优质产品占领市场，靠拼搏精神提高收益，靠创新技术发展壮大”从而赢得广泛的市场声誉。 精选资料 可修改编辑 竭诚欢迎新老客户来扬观光旅游及考察指导。 二、总述 本公司在收到招标文件后，详细阅读了招标文件中的要求及结合实地考察，并安排技术、人员进行技术图纸设计方案、施工方案的编制工作。结合本项目特点及我公司实力、特长、技术、机具配套能力等多方面因素，制定本太阳能路灯设计方案。
三、太阳能路灯设计标准 （一）总设计标准 1、《民用建筑电气设计规范》JGJ16-92（2008版） 2、《建筑照明设计标准》 GB50034-2004 3、《低压配电设计规范》GB50054-95 4、《电气工程电缆设计规范》GB50017-94 5、《工业企业照明设计标准》 6、《桂东县农村基础设施建设路灯项目》设计要求 （二）灯杆设计标准 1、GB2694-88 热浸镀锌体镀锌质量 2、GB10854-89 钢结构焊接外形尺寸 3、GB77-88 碳素结构钢 4、GB2519-88 热连轧钢板含带钢品种 精选资料 可修改编辑 5、DL/T646-98 输电线路钢管杆制造技术条件 6、AASHT01994 灯杆、高杆、交通信号杆 （三）灯具设计标准 1、GB13037-91 固定式通用灯具的技术条件 2、GB7000.1-2000灯具通用安全要求与实验 3、GB7001-86 灯具外壳防护等级分类 4、GB7003-86 灯具电镀、化学覆盖层 5、GB7004-86 灯具木箱包装技术条件 6、GB13037-91 固定式通用灯具的技术条件 7、QB/T1553-92 灯具瓦楞纸箱包装技术条件 8、QB/T2048-2061-94 电光源 3.4 蓄电池设计标准 （锂电池设计标准） 1、GB31241-2014 《便携式电子产品用锂离子电池和电池组安全要求》
四、太阳能路灯组成、原理 太阳能照明灯以太阳能为能源，白天充电、晚上照明，无需复杂昂贵的管线铺设，可任意调整灯具的布局，无安全隐患、其性价比高、节能无消耗、绿色环保、性能稳定、使用寿命长，安装简便、自动控制免维护等固有的特性适用于适用于高速公路、普通公路、乡间道路等公共场所道路照明等。外观设计采用金属、工程塑料等材料制作而成，造型新颖、美观大方、简洁明快。更多产品造型、美观大方，还可为客户定制各类造型太阳能路灯。 精选资料 可修改编辑 1、太阳能路灯的组成 太阳能路灯由以下几个部分组成：太阳能电池板、太阳能控制器、蓄电池组、光源、灯杆及支架。 2、太阳能发电工作原理：太阳能电池是对光有响应并能将光能转换成电力的器件。能产生光伏效应的材料有许多种，如：单晶硅，多晶硅等。它们的发电原理基本相同，现以晶体为例描述光发电过程。P型晶体硅经过掺杂磷可得N型硅，形成P－N结。 当光线照射太阳能电池表面时，一部分光子被硅材料吸收；光子的能量传递给了硅原子，使电子发生了跃迁，成为自由电子在P－N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。这个过程的实质是：光子能量转换成电能的过程，是由太阳能电池板来完成。道路太阳能路灯配备太阳能电池板外，还必须主要配备蓄电池、控制器、灯具。蓄电池用来把太阳能电池板产生的电存储起来，在需要的时候向外供电；控制器把太阳能电池板、蓄电池、负载连接起来，太阳能电池板发电时向蓄电池传送电能，负载需要供电时从蓄电池把电能按照设定的方式传送给负载，并具有防反充、过充、过放的功能；庭院灯所用负载即灯具，采用LED灯节能光源。 太阳能灯的优点及节能环保： 1.太阳能照明灯安装简便：太阳能灯具安装时，不用铺设复杂的线路，只要做一个水泥基座，然后用螺丝固定就可。 2.太阳能照明灯具无需电费：太阳能照明灯具是一次性投入，无任何维护成本，长期受益。 3.太阳能照明没有安全隐患：太阳能灯具是低压产品，运行安全可靠。 4.安装简单.免维护. 5.节能环保,符合国家节能环保要求,响应对新能源的使用要求. 精选资料 可修改编辑 6.提升城镇管理形象.树立节能降耗与新能源的城市旗帜. 7.太阳能路灯是一个自动控制的工作系统，只要设定该系统的工作模式就会自动运行工作。
五、项目设计方案 （一）工程概况 根据《工业企业照明设计标准》和《城市道路照明设计标准》的规定，桂东县乡村道路主干路平均照度12lux，均匀度0.35，次干路平均照度8lux，均匀度0.35，支路平均照度5lux，均匀度0.3。结合桂东县农村基础设施建设路灯项目的实际情况，我们采用本公司的高效太阳能路灯。6米路灯采用光源功率LED30W，太阳能电池板功率100WP，锂电池70AH/12V，光控+时控恒流一体化12V10A智能PMW防水控制器。8米路灯采用光源功率LED40W，太阳能电池板功率120WP，锂电池90AH/12V，光控+时控恒流一体化12V10A智能PMW防水控制器。在路面上平均照度可达12lux，均匀度0.4，灯间距20米，单侧排列。完全达到国家标准，满足农村道路照明的要求。设计时充分考虑到桂东县乡村冬天日照时间短，阴雨天多的情况下（连续阴雨20天），我们采取多项措施保证全年100%的亮灯率。具体有以下几个方面: （1）为了响应本项目招标文件要求及保证在桂东县地区全年100%的亮灯率，我们针对这个项目6米太阳能路灯30WLED光源选配100WP的太阳能电池板，70AH的锂电池；8米太阳能路灯40WLED光源选配120WP的太阳能电池板，90AH的锂电池。 （2）除太阳能电池板和蓄电池外，我们在控制器和产品选择上，选用了国内知名大公司的产品，光控+时控恒流一体化12V10A智能PMW防水控制器，确保全年100%的亮灯率。 精选资料 可修改编辑 （二）设计效果图及技术图纸 1、6米太阳能路灯效果图 精选资料
可修改编辑 2、6米路灯生产技术图纸 精选资料
可修改编辑 3、6米太阳能路灯基础图 精选资料
可修改编辑 4、8米太阳能路灯效果图 精选资料
可修改编辑 精选资料
可修改编辑 5、8米太阳能路灯生产技术图纸 精选资料
可修改编辑 6、8米太阳能路灯基础图 精选资料
可修改编辑 精选资料
可修改编辑 7、太阳能路灯安装接线图 精选资料
可修改编辑 （三）产品参数 6米30W配置技术参数： 1、灯杆：采用Q235钢材制作经模压成型，臂长伸出1.2米，灯杆表面热镀锌处理后表面静电喷塑处理，含太阳能支架，圆锥形，厚度3MM。 2、光源：LED30W，防护等级IP67. 3、太阳能电池板：100W，18V,多晶太阳能板，使用寿命20年以上。 4、太阳能支架：热镀锌钢材喷优质漆。 5、蓄电池：70AH锂电池，12V.挂太阳能支架底部。 6、控制器：光控+时控恒流一体化。12V10A智能PMW防水控制器，内置恒流源，灯头无需另配电源防水，防护等级IP67，防过充、过放，过流，过压保护，光控开、时控关，延时功能，可分时段控制，夜间时能模式设置。 7、基础笼：满足工程安全需要。4*φ14螺杆*750mm，边距184*184*184*184。 8、灯杆底部1.5米漆蓝色，上部漆白色。 整灯质保3年，每天亮灯8小时每天亮灯8小时以上（可调，路灯上半夜共照明4小时，然后半功率点亮4小时后关闭），5天以上阴雨可亮灯。 8米40W配置技术参数： 1、灯杆：采用Q235钢材制作经模压成型，灯杆表面热镀锌处理后表面静电喷塑处理，含太阳能支架，厚度3MM。 2、光源：LED40W，防护等级IP67。 3、太阳能电池板：120W，多晶太阳能板，使用寿命20年以上。 4、太阳能支架：热镀锌钢材喷优质漆。
