顶管法施工技术(2021版)
顶管施工详解
一、真空泵抽水系统
• 井点排水要求降低的水位不大，不超过数米，所排水 量一般较小，因此常采用真空系统抽水。 • 采用真空泵的井点称为轻型井点，轻型井点降水深度 一般不超过6m。
二、水射泵抽水系统
• 有自来水的地方，可用水射泵形成真空，称为喷射井 点。水射泵造成的真空度较高，降水深度可达8m。 • 在管道施工中，井点常沿沟槽排列成行，用总管连接， 总管通真空系统。
施工预算
施工说明 编制 施工 组织 设计
工程性质、范围、工期； 施工方法和进度； 施工材料和机具设备； 确保工程质量和安全施工的技 术措施； 劳动力安排； 施工用地安排； 雨季、冬季、汛期的施工措施。
施工总平面图、施工分段图、 施工工艺图 总进度计划表、材料供应计划 表、机具设备供应计划表、劳 动力安排计划表。
送水、排泥泵
挤压式
挤压切土：凭借机头的挤压口，将机头顶入土中，一 段土体被挤进顶管机头，然后用钢丝绳沿挤压口内缘切 断土体，落在出土车或运土机上，运至工作坑。
挤压切土法
机械切土法
机械切土： 机头设有刀盘而 进行机械切土， 边切土边顶进， 切削下来的土， 用输送机运至 工作坑。
2、 管节顶进方向控制
施工设计图 施工计划表
施工预算
预算编制说明、分类工程量计 算清单、工程预算
初步验收 竣 工 验 收 竣工终验
由施工单位组织，邀请 有关工程建设单位、工程设 计单位、监理单位、质量管 理部门和工程接管单位参加
建设单位组织，必须对 工程竣工技术资料进行详细 验收
前期阶段文件
工程项目的有关请示、批复、 批准文件、立项报告、可研 报告、初设报告及其批复、 工程概况、施工合同、规划 许可证、工程地质勘查报告、 设计计算书 工程开工及竣工申请报告、 施工组织设计、工程预算清 单、交领桩记录、工程控制 点及施工基准线放样、复核 记录、工程质量检查文件。 施工材料质量保证文件、设 计变更依据性文件、监理工 作文件 工程竣工报告、各专业竣工 验收鉴定证书、工程质量保 修书、工程决算、施工总结、 全套施工图
(2021年整理)顶管专项施工方案(专家论证)
顶管专项施工方案(专家论证)顶管专项施工方案(专家论证)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（顶管专项施工方案(专家论证)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为顶管专项施工方案(专家论证)的全部内容。
顶管专项施工方案(专家论证) 施工方案报审表工程名称： 编号： 致： (项目监理机构）我方已完成 的编制和审批，请予以审查.附件：□ 施工组织设计□ 专项施工方案□ 施工方案施工单位项目部（印章）项目经理(签字）：年 月日审查意见：□ 同意 □ 不同意 □ 按以下主要内容修改专业监理工程师（签字）:年 月日B001JL四川省住房和城乡建设厅制目录第1章编制依据 (7)1.1编制依据 (7)1。
2编制说明 (8)第2章工程概述 (10)2。
1 工程概况 (10)2.2周围环境情况 (11)2。
3主要工作内容 (11)2。
4主要工程数量 (11)2.5自然条件 (12)2.6重点及难点分析和措施 (18)第3 章施工总体部署 (21)3.1 施工总体目标 (21)3。
2施工组织机构 (23)3.2施工总体安排 (23)3.3资源配置 (24)3.4施工总平面布置及临时设施 (33)3.5 施工平面布置图（附后) (35)第4章施工方法 (36)4。
1 施工方法 (36)4。
2 施工布署 (36)4。
3、施工工艺流程 (37)4.4 施工准备 (37)4.5 降排水措施 (38)4.6 工作井施工 (50)4。
7 测量放线 (57)4。
8、顶力计算及后背墙土抗力 (60)4。
9、导轨安装 (62)4.10、后背的设置 (63)4.11、顶管设备的安装 (64)4。
顶管施工技术及验收规范(试行)
1 总则1．0．1 为统一全国顶管施工技术要求，做到技术先进，经济合理，安全可靠，确保施工质量，使顶管施工规范化，中国非开挖技术协会特组织制定本规范。
1．0．2 当地下管道或其他管线的铺设可以通过顶进施工方法在交通、建筑、经济和环境保护方面带来好的效益，应该采用非开挖施工方法。
1．0．3 本规范适用于敞开式和封闭式顶管施工方法。
根据施工方法的不同，顶管机可分为敞开式顶管掘进机和封闭式顶管掘进机两大类。
敞开式顶管掘进机有手掘式、挤压式和网格式等；封闭式顶管掘进机有土压平衡、泥水平衡、混合型等型式。
1．0．4 本规范适用于所有预制管道的地下非开挖施工，包括常用的断面为圆形、长方形以及其他不规则形状的管道。
1．0．5 根据管道的材料和各自的连接方法来选择合适的管道之间的连接方法即：刚性连接或柔性连接。
1．0．6 对采用顶管施工方法引起的地表变形和对周围环境的影响，应事先做出充分预测，并使之符合建设单位的相关要求。
当预计影响难以确保地面建筑物、道路交通和地下管线的正常使用时，应在建设单位的组织下，会同有关部门商定采取有效的技术措施进行监测和保护。
1．0．7 当两条平行管道采用顶管法施工时，应贯彻先深后浅、先大后小的原则。
两段管道平行顶进时，其相邻管壁间最小净距应根据施工地区的地质条件、不同的顶进方法和施工时间等因素来确定。
一般情况下，相邻顶管外壁的间距应不小于大管道的外径。
第1页1．0．8 一般情况下，顶管的覆土厚度不小于3m，或者不小于1．5倍的管道外径，否则应采取相应的技术措施。
1．0．9 在进行顶管工程施工设计前，应对施工线路进行工程勘察，调查分析施工区域的水文地质和工程地质情况，充分掌握与顶进施工有关的现场资料。
施工人员必须根据设计图纸、技术标准和现场施工条件等因素，认真编写施工组织设计，对操作人员进行详细的技术交底，明确职责分工。
1．0．10 对于机械化程度较高的土压平衡、泥水平衡和?昆合式顶管机操作员，应加强专业技术和安全教育，并须持证上岗。
顶管施工技术方案(一)2024
顶管施工技术方案（一）引言概述：顶管施工技术方案是指针对特定的地下管线敷设需求而设计的一种施工技术方案。
本文将阐述顶管施工技术方案的相关内容，包括施工前的准备工作、顶管的选择和布置、顶管施工的步骤和方法、施工中的质量控制以及施工后的验收与总结。
一、施工前的准备工作：1. 获得相关许可证和审批文件。
2. 进行现场勘察，了解地下管线的情况和施工环境。
3. 制定详细的工程施工计划和时间进度表。
4. 选派合适的工作人员，并进行相关培训。
5. 确保所需施工设备和材料的准备充分。
二、顶管的选择和布置1. 根据地下管线的类型和施工要求选择合适的顶管类型。
2. 合理布置顶管的位置和方向，考虑地面上的地形和建筑物的位置。
3. 确定顶管的长度和直径，避免长距离的敷设和过大的管径造成施工困难。
三、顶管施工的步骤和方法1. 确定顶管施工的起点和终点，并进行标志和标识。
2. 准备施工设备，如推进机、导向系统和顶管材料等。
3. 进行切割和开挖工作，确保管道的通畅和稳定。
4. 进行顶管的推进工作，采取适当的推进速度和力度。
5. 定期进行推进过程的检查和测试，确保施工质量。
四、施工中的质量控制1. 进行顶管的精确测量和记录。
2. 进行土质和地下水的采样和分析，确保施工安全。
3. 定期进行施工现场的检查和巡视，发现并解决问题。
4. 控制施工进度和质量，确保按照计划顺利完成。
五、施工后的验收与总结1. 进行顶管的压力测试和漏水检测，确保施工质量。
2. 对施工过程进行总结和评估，提出改进意见和建议。
3. 编制施工总结报告，记录施工经验和教训。
4. 进行相关部门的验收和审查，确保顶管施工符合要求。
总结：本文对顶管施工技术方案进行了全面概述，从施工前的准备工作、顶管的选择和布置、顶管施工的步骤和方法、施工中的质量控制到施工后的验收与总结等方面进行了详细阐述。
通过合理的施工方案和严格的质量控制，可以确保顶管施工的顺利进行和施工质量的达标。

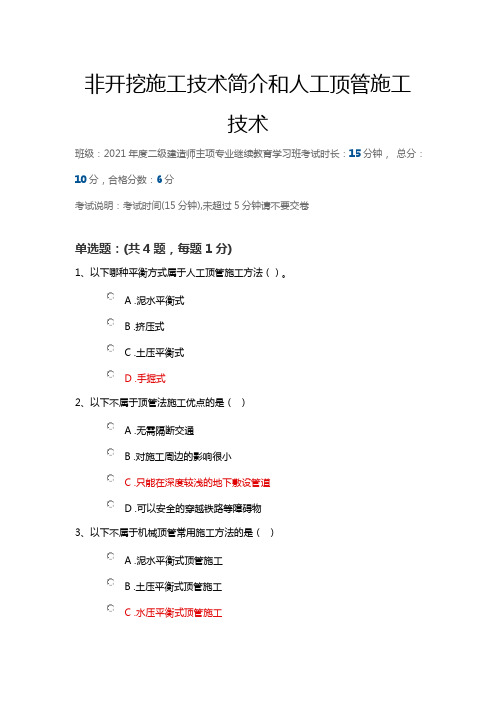

非开挖施工技术简介和人工顶管施工技术(陕西二建继续教育答案)
非开挖施工技术简介和人工顶管施工技术班级：2021年度二级建造师主项专业继续教育学习班考试时长：15分钟，总分：10分，合格分数：6分考试说明：考试时间(15分钟),未超过5分钟请不要交卷单选题：(共4题，每题1分)1、以下哪种平衡方式属于人工顶管施工方法（）。
A .泥水平衡式B .挤压式C .土压平衡式D .手掘式2、以下不属于顶管法施工优点的是（）A .无需隔断交通B .对施工周边的影响很小C .只能在深度较浅的地下敷设管道D .可以安全的穿越铁路等障碍物3、以下不属于机械顶管常用施工方法的是（）A .泥水平衡式顶管施工B .土压平衡式顶管施工C .水压平衡式顶管施工D .泥浆平衡式顶管施工4、以下属于土压平衡式顶管施工适应的土质是（）A .沙土B .淤泥质土C .软岩地层D .高地下水软弱地层多选题：(共3题，每题1分)5.顶管施工法的优点（）。
A .无需隔断交通B .对施工周边的影响很小C .可以安全的穿越铁路等障碍物D .噪音及振动都很小E .可以在很深的地下敷设管道6.按照使用的顶管机械不同，机械式顶管常用的施工方法（）。
A .泥水平衡式顶管施工B .土压平衡式顶管施工C .水压平衡式顶管施工D .岩石掘进式顶管施E .泥浆平衡式顶管施工7.机械顶管主顶系统装置由（）组成。
A .后座垫铁B .导轨C .千斤顶及千斤顶支架D .排泥浆泵E .后座泵站判断题：(共3题，每题1分)8.目前最常用的机械顶管施工方法是土压平衡式和泥浆平衡式。
对错9.机械顶管纠偏系统的作用是为了控制施工中顶管机推进方向。
对错10.土压平衡式顶管为保证开挖面的稳定，需平衡管道周边的土压力和地下水压力。
对错。
顶管施工工程资料(3篇)
第1篇一、工程概况1. 工程名称：XX市XX道路污水管道工程2. 工程地点：XX市XX道路北侧慢车道内3. 工程规模：二标段为51～80,主干管DN800为F型钢筋混凝土管，埋深6.5m左右，计696m；DN600为F型钢筋混凝土管，埋深6.0m左右，计724m，均采用泥水平衡顶管法施工。
支管DN300计45m，DN400计258m，DN500计48m，过某道路支管采用牵引式顶管施工，管材采用F型钢筋混凝土管，其余支管采用开槽施工。
4. 工程时间：2023年1月-2023年12月二、施工工艺及设备1. 施工工艺：泥水平衡顶管法、牵引式顶管法、开槽施工2. 主要设备：泥水平衡顶管机、牵引式顶管机、挖掘机、装载机、混凝土搅拌站、泵车、汽车吊等。
三、施工方案1. 施工准备（1）施工前对现场进行详细勘察，了解地质条件、地下管线情况等。
（2）根据工程图纸，确定管线路径、管径、埋深等参数。
（3）组织施工人员、技术人员、管理人员进行技术交底，确保施工质量。
2. 施工过程（1）泥水平衡顶管法施工：在顶管工作坑内设置泥水平衡顶管机，通过泥浆泵将泥浆注入管道内，保持管道内压力稳定，然后缓慢顶进管道。
（2）牵引式顶管法施工：在顶管工作坑内设置牵引式顶管机，通过牵引设备将管道缓慢顶进。
（3）开槽施工：根据设计要求，在管线路径上开挖沟槽，然后进行管道铺设。
3. 施工质量控制（1）严格控制管材质量，确保管道强度、耐腐蚀性等性能符合设计要求。
（2）加强施工过程中的质量控制，确保管道铺设、连接、回填等环节符合规范要求。
（3）对施工过程中发现的问题及时进行处理，确保工程质量。
四、施工安全管理1. 施工现场设置安全警示标志，明确安全责任。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 严格遵守施工现场各项规章制度，确保施工安全。
4. 加强施工现场消防安全管理，防止火灾事故发生。
五、施工进度安排1. 施工前制定详细的施工进度计划，明确各阶段工作内容、时间节点。
