SH-HF蓄电池放电仪说明书
蓄电池测试仪操作规程样本
蓄电池测试仪操作规程样本1、确定蓄电池型号，找出对应负载电流，桑车蓄电池应为200A，则旋紧两只分流器螺母。
2、将测试仪“+”端与蓄电池正极接触，“－”端与蓄电池负极接触。
测试仪显示绿灯亮，表示测试仪已正常工作。
经5～10秒，显示仪显示出被测电压，此时立即移开测试仪。
3、显示值应不低于9.4伏特，则电瓶正常，否则电瓶应进行充电或更换。
4、刚充足的蓄电池必须待其充分稳定后才能测试，否则将损坏测试仪。
5、测试被充电的汽车蓄电池，必须脱离充电器，然后等电压恢复到小于14伏特后再测量。
前照灯检测仪操作规程1、被检车辆要求被检车辆应处于空载，轮胎气压符合规定，前照灯安装方位应正确，其正面玻璃壳上的灰尘应抹净。
2、检测距离被检车辆的停放位置应使前照灯的基准中心线与仪器的光接收箱前聚光镜的距离为1米。
可将仪器光接收箱下部的卷尺拉出来进行测量。
3、被检车辆的摆正检测时，要求被检车辆的纵向中心线与仪器的光学中心线平行。
可利用仪器光接收箱顶部的对准瞄准镜进行检查。
4、检测步骤：1）开亮前照灯（远光），把仪器移动到被检前照灯前方，使灯光照射在仪器正面聚光镜上。
2）打开仪器后盖上影像瞄准器的盖子，从盖子的反射镜上观察被检前照灯在影像瞄准器上的影像，移动光接收箱的位置，使被检前照灯的影像落在影像瞄准器的正中央。
3）将电源开关转到“400”位置，仪器通电，反复旋转面板上的光轴刻度盘旋钮，使光轴平衡指示在正中位置，此时光轴刻度盘上所指示的读数就是被检前照灯的发光强度，若指针偏出刻度范围以外，可将电源开关转至“800”，在80000cd档测量。
4）对另一只前照灯按上述操作进行。
免维护蓄电池使用说明书
免维护蓄电池使用说明书使用方法：1、蓄电池使用前，请测量蓄电池端电压，电压在12.6V以上可直接使用；免维护蓄电池一般有荷电状态指示器（俗称电眼）。
蓄电池显示的荷电状态请参见以下指导或蓄电池上相关标记说明。
若电压较低或状态不足，请补充电后再使用。
2、蓄电池上标有“+”、“—”端，应分别于车辆的正负连接线连接，接线应牢固、可靠。
严禁反接，否则将会损坏车辆用电设备；接线不牢，会产生火花、引起爆炸或端柱烧毁。
另外，为避免损坏发动机，在没有接通蓄电池充电线路前，切勿运行发动机。
严禁敲击端柱，以免端柱松动造成电池渗酸。
3、蓄电池充电时，不许打开电池盖体，直接充电；蓄电池“+”、“—”端分别与充电机正负链接线链接。
具体充电方法按说明书中规定的“充电方法”充电。
4、蓄电池在使用或运输过程中不得倾斜或倒置。
维护和保养：1、蓄电池储存超过三个月需要进行一次补充电。
对于使用过程中因各种原因造成的亏电蓄电池，应及时进行充电，以防止蓄电池硫酸盐化造成的性能下降。
2、经常检查蓄电池上盖两侧的排气孔，切勿被灰尘、冰水等堵塞，以防壳体变形、炸裂。
3、蓄电池或车辆长时间不适用时，蓄电池应充足电再存放，否则会影响蓄电池使用寿命。
4、蓄电池充电结束时，请先关闭充电电源，再取掉充电机与蓄电池连接线，谨防炸裂伤人。
5、蓄电池端子烧损后不得再继续使用。
6、本系列产品在使用过程中无需加水，因此推荐恒压充电，尽量避免恒流充电法。
充电：优先采用恒压充电1、恒压充电：蓄电池采用充电电压16±0.10v，允许最大电流0.1C20A或0.1×（C5/0.8）(C20为电池20小时率容量,C5为电池5小时率容量，C5=0.8×C20)的恒压充电方法进行充电，充电电流接近零值，而且2-3小时不变为止。
2、恒流充电：蓄电池以0.1 C20A或0.1×（C5/0.8）的电流充电，在充电末期，当蓄电池电压变化≦0.05V/h，认为蓄电池已充足电。
16V4路蓄电池放电仪说明书
制造商：桂林市金同声电器有限公司厂址：广西桂林市穿山东路9号电话：************传真：************网址：TS-C型4路16V 蓄电池放电检测仪(台式）尺寸：400（长）×260（宽）×185（高）mm 使用说明书四、使用方法容量检测将开关拨至报警处，把4路放电仪正、负极夹具夹在蓄电池正、负极上，数字计时器走动，电阻丝发热，证明放电仪正常工作。
放电为红灯，报警为绿灯。
从放电到报警时间为容量检测时间。
报警后，可取下电池停止放电，也可拨下开关，深度放电至0V。
五、检测蓄电池容量标准蓄电池16V12AH 10A电流放电，时间为1小时，16V20AH 10A电流放电，时间为2小时。
以上放电检测时间为新电池容量。
六、注意事项限单块16V蓄电池放电检测，不得串联电池加电压放电，以免烧坏本机其他软件。
七、售后服务1、包用范围：本放电仪器从售出起计算保修时间、壹年内属软件质量问题的无条件免费换软件。
2、不保范围：自行折开本机维修，属不保修范围。
4目录一、产品简介 (2)二、技术参数 (2)三、放电仪结构图 (3)四、使用方法 (4)五、检测蓄电池容量标准 (4)六、注意事项 (4)七、售后服务 (4)1一、产品简介TS-C 型多功能蓄电池放电仪具有4路16V 单块电池放电，单独数字计时，自动报警，过放电至0V 。
二、技术参数1、放电参数表(新电池容量检测标准) 电池 放电电流 放电时间 标准 16V12AH 10A 1.2小时 新 电 池 容 量16V17AH 10A 1.7小时 16V20AH10A2小时2、旧电池充满电后最低容量检测标准： 4 路 放 电 检 测 仪 装 车 最 低 容量（分钟）装车后 行驶里程16V12AH 10A 放电35分钟 35公里以上 16V17AH 10A 放电70分钟 35公里以上 16V20AH10A 放电70分钟 35公里以上3、每块电池16V 单独放电，单独计时，10A 电流检测，数字时钟自动计时，当电池电压低于14V 电压时自动报警,拨动开关可过放电到0V 。
蓄电池放电测试仪
蓄电池放电测试仪背景介绍蓄电池是很多电子设备的重要部件。
随着技术的进步，蓄电池的使用范围越来越广泛，如汽车、UPS电源等。
然而，蓄电池也存在着发生故障的风险，其中最为常见的一个问题就是容量损失，即蓄电池逐渐失去存储能量的能力。
为了及时了解蓄电池的电量情况，需要对蓄电池进行放电测试，以评估其性能和寿命，并及时更换。
而蓄电池放电测试仪便是完成这项任务的工具之一。
功能及原理蓄电池放电测试仪的主要功能是对蓄电池进行放电测试，并给出相应的测试结果，通过测试结果，可以判断蓄电池的能量存储能力是否正常，及其剩余寿命。
放电测试是通过在一定负载下测量蓄电池的电压和电流来完成的，以模拟实际工作条件下蓄电池的使用状态。
具体来讲，即将蓄电池接入到放电测试仪上，设置相应的测试参数（如负载电流、放电时间等），并启动测试。
测试完成后，放电测试仪会自动停止测试，并给出测试结果。
其原理是利用放电测试仪提供的恒定负载，使蓄电池以所设定的放电电流放电，同时实时监测放电时的电压，将电流和电压进行数值计算，得到蓄电池的电量数据。
通过数值计算，可以得出蓄电池的剩余电量、内阻、电压等信息。
使用说明蓄电池放电测试仪的使用需要注意以下几点：1.选择适合的测试参数：放电电流和放电时间的设置需要根据蓄电池的额定电流和电压来定，以保证测试结果准确可靠。
2.先将蓄电池充满电后再进行测试：这样可以避免测试结果受到蓄电池剩余电量影响。
3.使用放电测试仪时要注意电池和仪器的安全：由于测试仪中需通过电流放电，当放电电流较大时，电线、插头、测试仪等都有可能会发热，使用时要注意防火和避免触电的危险。
市场情况蓄电池放电测试仪是广泛应用于汽车、UPS电源、通讯设备等领域的重要设备，市场需求量较大。
目前市面上品牌较多，如创基、先马、莫必利、露天电源、才工等，价格在几百到一千多元不等，性能和质量也有所不同。
结论蓄电池放电测试仪是一种评估蓄电池性能和寿命的重要设备，对于使用蓄电池的电子设备而言，及时了解蓄电池的状态，可以有效提高其使用效率和安全性。
电池测试仪使用方法说明书
电池测试仪使用方法说明书一、简介电池测试仪是一种用于测试和评估电池性能的设备。
本说明书旨在为用户提供关于电池测试仪的详细使用方法，以确保正确操作和有效测试。
二、注意事项在使用电池测试仪之前，请务必仔细阅读以下注意事项，以确保安全和正确的操作：1. 请将电池测试仪保持干燥，远离水源，以避免设备损坏或危险情况的发生。
2. 使用电池测试仪前，请确保仪器已接通电源，并处于正常工作状态。
3. 在测试电池前，请检查电池表面是否有破损或异物，并确保接触端清洁。
4. 请按照电池测试仪用户手册中的规定选择合适的测试模式和参数。
5. 在测试过程中，严禁将电池测试仪接触到易燃或易爆物质附近。
6. 若发现电池测试仪异常情况，请立即停止使用，并联系售后服务。
三、使用步骤以下是使用电池测试仪的详细步骤说明：1. 准备测试仪器- 将电池测试仪连接到电源，确保仪器工作正常。
- 按照使用手册要求，选择适用的测试模式和参数。
2. 连接电池a) 将测试仪的测试夹具与电池端子连接。
确保连接牢固，避免电池松动或掉落。
b) 检查连接，确保仪器和电池之间不存在异常情况。
3. 进行测试a) 启动电池测试仪，等待仪器完成自检并进入待机模式。
b) 按下仪器上的开始按钮，开始进行电池测试。
c) 根据仪器上的显示屏或指示灯，观察测试进程和结果。
4. 结果分析a) 测试完成后，屏幕将显示测试结果。
b) 根据测试结果，判断电池性能是否达到预期要求。
c) 如有需要，根据仪器用户手册进行测量数据的进一步分析和处理。
5. 结束测试a) 将电池测试仪设为待机模式，或将其关闭并断开电源。
b) 断开电池与测试仪之间的连接，并清理测试仪器。
四、常见故障和解决方法在使用电池测试仪时，可能会遇到一些常见故障。
以下是一些常见故障及其解决方法：1. 仪器无法启动：- 检查电源是否连接正常，确保电池测试仪的电源正常工作。
- 检查电池是否充电或更换电池。
2. 测试结果异常或不准确：- 检查连接是否良好，确保电池测试仪与电池之间的连接正常。

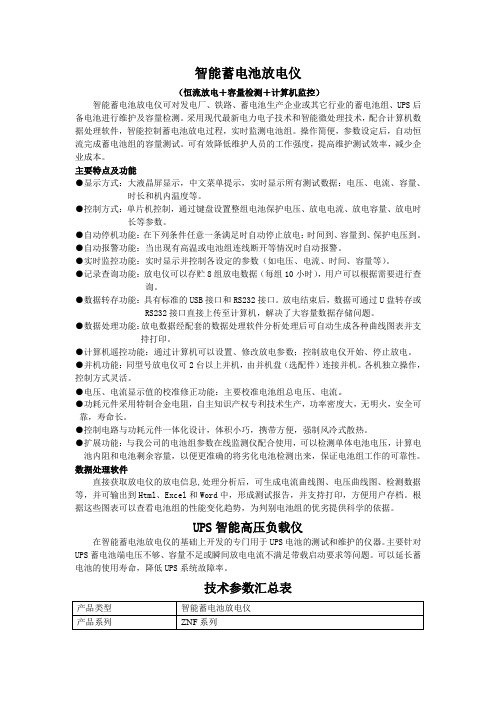

智能蓄电池放电仪
智能蓄电池放电仪（恒流放电＋容量检测＋计算机监控）智能蓄电池放电仪可对发电厂、铁路、蓄电池生产企业或其它行业的蓄电池组、UPS后备电池进行维护及容量检测。
采用现代最新电力电子技术和智能微处理技术，配合计算机数据处理软件，智能控制蓄电池放电过程，实时监测电池组。
操作简便，参数设定后，自动恒流完成蓄电池组的容量测试。
可有效降低维护人员的工作强度，提高维护测试效率，减少企业成本。
主要特点及功能●显示方式：大液晶屏显示，中文菜单提示，实时显示所有测试数据：电压、电流、容量、时长和机内温度等。
●控制方式：单片机控制，通过键盘设置整组电池保护电压、放电电流、放电容量、放电时长等参数。
●自动停机功能：在下列条件任意一条满足时自动停止放电：时间到、容量到、保护电压到。
●自动报警功能：当出现有高温或电池组连线断开等情况时自动报警。
●实时监控功能：实时显示并控制各设定的参数（如电压、电流、时间、容量等）。
●记录查询功能：放电仪可以存贮8组放电数据（每组10小时），用户可以根据需要进行查询。
●数据转存功能：具有标准的USB接口和RS232接口。
放电结束后，数据可通过U盘转存或RS232接口直接上传至计算机，解决了大容量数据存储问题。
●数据处理功能：放电数据经配套的数据处理软件分析处理后可自动生成各种曲线图表并支持打印。
●计算机遥控功能：通过计算机可以设置、修改放电参数；控制放电仪开始、停止放电。
●并机功能：同型号放电仪可2台以上并机，由并机盘（选配件）连接并机。
各机独立操作，控制方式灵活。
●电压、电流显示值的校准修正功能：主要校准电池组总电压、电流。
●功耗元件采用特制合金电阻，自主知识产权专利技术生产，功率密度大，无明火，安全可靠，寿命长。
●控制电路与功耗元件一体化设计，体积小巧，携带方便，强制风冷式散热。
●扩展功能：与我公司的电池组参数在线监测仪配合使用，可以检测单体电池电压，计算电池内阻和电池剩余容量，以便更准确的将劣化电池检测出来，保证电池组工作的可靠性。
武汉国电华美电气设备有限公司 蓄电池充放电综合监测仪说明书
蓄电池充放电综合监测仪说明书武汉国电华美电气有限公司电话：84663808邮箱：官网： 地址：武汉市汉南区华顶工业园A25-1统一热线：4000-935-230目录一、设备特点 (2)二、基本工作原理 (6)三、使用与操作说明 (8)四、测试条件 (8)五、操作界面说明 (11)六、上位机软件 (20)七、常见故障及排查方法 (25)一、设备特点在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。
平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。
我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。
为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估.我公司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池组容量测试仪。
本测试仪可在蓄电池在线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。
在放电时，当蓄电组端电压或单体电压,跌至设定下限值、或设定的放电时间到、或设定的放电容量到,仪器自动停止放电,并记录下放电过程中有价值的、连续的过程实时数据.本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。
本仪器有非常人性化的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以读取、转存,并通过上位机的专用软件,对数据进行分析,生成需要的曲线和报表.本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以读取、转存,并通过上位机的专用软件,对数据进行分析,生成需要的曲线和报表。
放电仪说明书电子版
F Z-Ⅲ型系列智能电池放电仪用户使用手册北京信力隆通信技术有限公司B e i j i n g X i n l i l o n gC O.L T D目录一、概述--------------------------------------------------------- 3二、产品说明--------------------------------------------------- 3三、放电仪面板图--------------------------------------------- 4四、使用方法--------------------------------------------------- 4五、技术指标--------------------------------------------------- 8六、装箱清单--------------------------------------------------- 9附：存储单元使用说明--------------------------------------------- 10一、概述FZ-Ⅲ型系列智能电池放电仪是专为大容量蓄电池组进行放电维护而设计的，广泛适用于电信局、移动局、供电局等有电池供电的系统进行维护使用。
二、产品说明FZ- Ⅲ型系列智能电池放电仪是我公司在FZ-Ⅱ型智能电池放电仪的基础上新研制的电池放电维护设备。
它具有以下技术特点：1、采用新型PTC放电材料，提高热交换效率，减轻放电仪的重量，延长放电仪的使用寿命。
2、具备多种放电方式，根据放电方式和结束放电的条件不同，本放电仪可以工作在如下放电方式：●恒流定时方式，放电仪根据用户设定的电流恒流放电，当到达用户设定的放电时间时自动停止放电，并以音响提醒用户。
●恒流定安时方式，放电仪根据用户设定的电流恒流放电，当到达用户设定的放电电量（安时）时自动停止放电，并以音响提醒用户。
蓄电池放电仪
蓄电池放电仪一、概述1.1 概述FSFDL系列蓄电池智能放电仪采用最新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。
蓄电池放电仪采用PTC陶瓷电阻作为放电负载，完全避免了红热现象。
使整个放电过程更安全。
1.2 功能特点●采作PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
●具有无线通讯功能，无线采集盒与放电主机及上位监控PC主机三者之间通过无线方式进行通讯，简化接线，灵活方便。
●无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
●配备的PC机监测系统，可实时监测整个放电过程，并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。
●采用智能单片机ARM控制、液晶中英文显示。
菜单操作简单明了。
●可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。
●可记录测试/放电过程，主要是电池组总容量、总电压、总电流以及电压最低的单体电池的电压变化情况。
1.3 技术指标1.3.1 工作电源：AC220V 或DC220V/DC110V（电池组直接供电）1.3.2 电池组电压：DC220V/DC110V1.3.3 放电电流：3～60A1.3.4 放电电流精度：0.2%; 电流分辨率：0.1A或0.5%1.3.5放电终止电压：220V系列180-264V 110V系列90-130V 电压测试精度：0.5%1.3.6 采样间隔：10s1.3.7工作环境：湿度：5%～90%；温度：0℃～+40℃；1.3.8 散热方式：强制风冷。
二、连接2.1 准备确认需要进行放电测试的蓄电池组是否与放电仪电压等级一致！在与FSFDL蓄电池放电仪进行连接前，首先确认放电电池组是否已经退出运行状态，是否已经与充电电源和负载断开。
以免在放电过程中发生意外。
检查电池组及蓄电池放电仪周围是否有足够场地，场地周围是否存在易燃易爆物品，空气中是否存在易燃易爆气体。
蓄电池放电装置使用手册
1、概述SD-BDL220/30蓄电池放电装置是一种采用PTC热敏元件设计的蓄电池恒流放电装置，是专为电力系统、通信部门和UPS系统等设计的新型电池放电测试装置，可用于电池组的活化放电及容量试验。
本装置对电池恒流放电，实时测试、存储和显示蓄电池电压、放电电流、放出容量等放电信息。
通过RS232通信接口，可连接后台计算机，运行配套的后台管理软件，实时、直观、全面显示放电数据和曲线，简便、快捷地判断电池的性能好坏，并可记录和打印数据信息，以供工程和维护人员查阅和管理。
集合了蓄电池放电、测试、控制和管理等功能。
2、主要性能及技术指标2.1 主要性能SD-BDL220/30蓄电池放电装置包括微机控制的蓄电池恒流放电装置、JDMF蓄电池单体电压检测仪和计算机后台管理软件三部分。
其中电压检测仪为选配产品，可测试单体电池的电压。
具有以下特点：◇智能控制――蓄电池放电、测试均由微处理器自动控制，可根据设定的放电时间、终止电压和放出容量自动关机，防止蓄电池过度放电。
◇恒流放电――可连续调控放电电流。
◇操作简便――放电装置可根据现场要求设定放电电流、放电终止电压、放电时间和放出容量。
◇察看直接――放电装置采用全中文屏幕液晶显示，实时显示放电电流、电池电压、放出容量、放电时间以及放电电压曲线等。
◇存储数据――放电装置测量并存储电池放出容量、电池电压变化和放电曲线等放电信息，最大可存储3次放电试验的数据。
采用交、直流两用输入电源，可在不同的场合查询历史数据。
◇实时监控――在放电过程中，可接台式机或笔记本电脑，实时察看电池放电情况，以报表、图形方式全面、直观地显示电池的放电电压，并以电压――时间曲线显示电池组电压、单体电压（如果配置电池检测仪）变化趋势，快速辨别电池的性能。
如果配置◇维护方便――管理软件可对比显示两次不同放电试验的电压变化曲线，并具有数据存储及打印功能。
◇便于携带――本装置采取一体化结构设计，强制风冷，整机体积小，外壳装有把手便于携带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D BAODING SANHUI ELECTRIC CO.,LT CO.,LTD
使用说明书
SH-HF 系 列
蓄电池放电仪
目
录
◇ 产品概述 ………………………….…… 1 ◇ 主要特点 ………………………….…… 1 ◇ 技术参数 …………………………… ... 2 ◇ 产品选型 ……………………………… ..2 ◇ 面板说明 …………………………… .… 3 ◇ 操作说明 ………...………………….. 3 ◇ 软件安装与使用 ….………………….. 6
操作 方 便 ◆ ◆ ◆ ◆ ◆ ◆ 可将放电过程的全部电压数据及相关参数值上传计算机 携带方式有移动式和便携式可供用户选择 电池放电仪上位机软件功能强大，界面友好 上位机通过 RS-232 串口与放电仪进行通讯，记录放电全过程相关参数 可将采集的数据在屏幕上直观显示，并将各种图打印输出，方便分析 可对电压曲线连续进行放大、缩小，以便于观察
Start...... Welcome You Read Configure......OK!
表示 系统正 在 启动，显 示欢迎信息 后系统开 始启动，进行 设备自检后 读取配置 信息 ， 成功 后显 示 OK ！ , 并开始 显示主操 作界面 ，如 下图所 示：
模块状态 停机待命 开始放电 参数设置 报警停止 电池监测
当前设置 恒流放电 参数选择 确认 回退 改变方式 设定电流：0000.0 A 结束条件：放 00 时 00 分 电池保护点：0000.0V
根据 不 同的 放电 方式可 以有 两种不 同的 参数设 置界面：
按【 回 退】 按钮 可 以回到 上 一级 工作界 面， 按 【改变 方式】 按钮 可 以改变 放电 方式。按【参数 选择】按钮可 以使不同的 参数以 反显方式显 示，此时按【 确 认】 按 钮 可 以确定 修 改这 个参数 。以修 改设 定 电流为 例，按 【确 认 】按钮 后显 示如 下：
保定市三辉电气有限公司产品说明书
面板说明
操作面板图：
状态栏
按钮名称栏
按钮
放电指示灯
SH-HF 蓄电池放电仪
标题栏 模块状态 停机待命 开始放电 参数设置 报警停止 电池监测 电池电压：0000.0V 启动 停止
电池监测 通讯口
信息栏
保定市三辉电气有限公司
RS-232
标题 栏： 指示 本屏信息 的类别 信息 栏： 显示 各种信息 按钮 名称 栏：显示该 名 称右侧相 应按钮的名 称， （本手册以下 所说的按【 XXXX 】 按钮 均指 按 钮 名称 栏的 XXXX 所对应的按钮 ） 放电 指示 灯： 灯亮时表 示正在放电
保定市三辉电气有限公司产品说明书 停止 放电后 除 电压显示 实时的电池 组电压外 ，其他参数均 保留显示放 电到最后 的数 据 以备 用户 查看 ◆ 在放 电 过 程 中可以 改 变放 电方式 和放电 参数 ， 但是这 些设置 并不 能 马上被
执行 ， 只有 停止 放电后 再次 开始放 电时 它们才 有效 ◆ 当放 电 到 达 预置的 放 电参 数（时 间、电 压、 安 时）时 ，放电 仪自 动 停止放
技术参数
项 目 SH-HF-48V 系列 AC220V±20% DC48V
100A 200A 300A 50A
参 SH-HF-110V 系列 AC220V±20% DC110V
100A 150A 25A
数 SH-HF-220V 系列 AC220V±20% DC220V
50A 75A 100A 150A 200A 300A
- 1 地址：河北省保定市高开区竞秀街 295 号 E-mail ： bd sh d q @ 1 63 . c o m 电话：0312-3113229、2298082 传真：0312-3113690 http ： // www.sa nhuidia nqi. com
保定市三辉电气有限公司产品说明书 ◆ ◆ ◆ 可对历史记录进行比较，以便于对电池进行维护 可以多窗口观察数据，可以管理多次放电数据 可以快。 此时界面显 示当前的 电池电压值。
注意：电池组正、负极不能接反，红接线卡接电池组正级，黑接线卡接负极！ 必须 使放电 仪的电 缆 与电 池 组的 接线 柱保 持良好 的电气 接 触。
◆ 根据放电量需要设定放电参数。按【参数设置】按钮进入参数设置界面， ﹡ 恒流 定时放 电 方式参数 设置： 在恒 流 定时 放电 方 式下， 可 以设 置放电 电流 值 、结束 放电时 间、 和 电池保 护点
注： 电池 监 测是扩 展功能 ，需 要 配电 池 监测 模块才可 以使 用
操作说明
◆ 联接 48V 、 110V 、 220V 电池 组 ： 首 先 将 放 电 电 缆 连 接 到 放 电 仪 ， 放 电 电 缆 和放电仪连接采用专用连接机构，将放电电缆的插件对准槽孔插入后顺时针方向旋 紧， 然后 将 放 电仪 的红接线 卡接电池组 正级， 黑接线卡接 负极 ◆ 打开放 电仪 面板电 源开 关， 此时 操作面 板 LCD 背景 灯点亮，同 时 LCD 显示 开机 界面 如 下 图所 示：
始放 电 后状 态 栏显 示正在 放 电， 放电指 示灯 点 亮，同 时原来 的【 开 始放电 】按 钮 重 新定 义 为【 停止 放电】 按钮 ，此时 按【 停止放 电】按钮可 以停止放电 ◆ 在放 电 过 程 中 ， 信 息栏 显 示电 池 组电 压 、放 电 电 流 、 已放 电 量 和 已 放电 的
当前设置 恒流放电 增加 减小 确认 回退 设定电流：0000.0 A 结束条件：放 00 时 00 分 电池保护点：0000.0V
- 4 地址：河北省保定市高开区竞秀街 295 号 E-mail ： bd sh d q @ 1 63 . c o m 电话：0312-3113229、2298082 传真：0312-3113690 http ： // www.sa nhuidia nqi. com
- 3 地址：河北省保定市高开区竞秀街 295 号 E-mail ： bd sh d q @ 1 63 . c o m 电话：0312-3113229、2298082 传真：0312-3113690 http ： // www.sa nhuidia nqi. com
保定市三辉电气有限公司产品说明书
635 200 462 19
625 300 635 35
625 300 1150 70
625 300 1150 70
625 300 1450 100
重量（㎏） 放电容量 放电时间 电池低压 保 护 点 电流 计 误差 量 误 电压 差 误差 环境温度 绝缘电阻 散热方式
1~9999AH 可调 0~99 小时 59 分钟可调 40V～60V 可设定 98V～121V 可设定 160V～230V 可设定
型 号 额 定 输入电压 额 定 放电电压 放电电流 尺 寸 长 宽（㎜） 高
385 172 420 11
505 192 450 15
635 200 462 19
385 172 420 11
505 192 450 15
635 200 462 18
385 172 420 11
505 192 450 15
此时 可 以 通 过按【 方 式选 择】按 钮选择 不同 的 放电方 式，当 按【 方 式选择 】按 钮选 择 放电 方 式时 ，被选 中 的放 电方式 以反 显 的方式 显示， 按【 确 认】按 钮选 中 放 电方 式 。此 时 ，放 电仪会 提 供一 组默认 的选 中 放电方 式的参 数， 如 果这些 参数 不 是 您所 需 要的 参数 ，您可 以重 新设定 放电 参数 ◆ 在主 操 作 界 面 按 【 开始 放 电】 按 钮， 放 电仪 根 据 当 前 的参 数 开 始 放 电。 开
当前设置 恒流放电 参数选择 确认 回退 改变方式
设定电流：0000.0 A 结束条件：放 00000Ah 电池保护点：0000.0V
◆ 根据 放 电 需 要 设 定 放 电 方 式 ， 在 参 数 设 置 界 面 可 按 【 改 变 方 式 】 按 钮 进 入 如下 界 面：
方式选择 恒流定安时 恒流定时 方式选择 确认 回退
保定市三辉电气有限公司产品说明书 此时 可以 按【增 加】或【减小 】按钮 调节反显 的参数，按【 确认】按钮 确 认 以前 的修 改，系统将记忆 修改后的参 数并回到 前一界面 可选择其 他的参数进 行 修 改，如果按【 回退】按钮则退 出调节参数 ，回 到上一界 面，调节 的参数不 被保 存 ﹡ 恒流 定安 时放电 方 式参数设 置： 在恒 流定 安时放 电 方式下的 参数设置界 面如下 图所示，其参 数设置方法 和 恒 流定 时放 电方式 的 参数设置 方法相同， 请参考 调节即可
主要特点
◆ ◆ 采用 新 型 PTC 放电 材 料 ， 提 高 热 交 换 效 率 ， 减 轻 放 电 仪 的 重 量 ， 延 长 放 电 根据 放电方 式 和结束放 电的条件不 同，具备恒流定时和 恒流定安 时两种放 电 仪的 使 用寿 命 方式 。 其中 ， 恒流 定时方 式 根据 用户设 定的 电 流恒流 放电， 当到 达 用户设 定的 放 电 时间 时 放电 仪 自动 停止放 电 ，并 以音响 提醒 用 户；恒 流定安 时方 式 根据用 户设 定 的 电流 恒 流放 电 ，当 到达用 户 设定 的放电 电量 （ 安时） 时放电 仪自 动 停止放 电， 并 以 音响 提 醒用 户 ◆ ◆ 醒用 户 ◆ 操作 面板 采 用大 屏 幕 LCD 显示 ， 轻 触 按钮 操 作 ， 按 钮的 名 称随 不 同的 操 作 界面 而 有不 同的 定义，显 示直 观、信息量 大，在性能指标、使用方便性及运行可靠性等 方面表现出色 ◆ ◆ 电压 显示精 度 0.1V ，电流 显示精 度 0.1A ，放 电时间精确 到 1 分钟 新的 放电电 缆 连 接 机构， 锥 面接 触方 式 ，保证 大电流 通过能 力且 连 接可靠， 放电 仪采用 单 片机全数 字控制，对电 池电压、放电电 流进行实 时检测，动 态 可以设定放电的终止条件，包括电池组终止电压、电池组放电容量、放电时间，根 调整 ， 保证 任意 时刻均 处于 设定放 电状 态，以 保护电池的 性能 据用 户 设定 的 最小 放电电 压 值可 自动停 止放 电 以避免 电池组 被过 放 电，并 以音 响 提
