实验三 差动变压器性能实验1
箱式实验指导书
传感器与检测技术实验指导书物电学院实验室传感器与检测技术实验I 物电学院实验室目录实验一应变片单臂、半桥、全桥特性比较试验 (1)实验二电容式传感器的测位移实验 (7)实验三差动变压器的性能实验 (12)实验四压电式传感器测振动实验 (15)实验五线性霍尔式传感器位移特性实验 (17)实验六集成温度传感器（AD590）温度特性实验 (19)实验七K型热电偶测温特性实验 (20)实验八NTC热敏电阻温度特性实验 (21)实验九光纤位移传感器测位移特性实验 (22)实验十气敏传感器实验 (25)实验十一湿敏传感器实验 (26)实验一应变片单臂、半桥、全桥特性比较试验一、实验目的：1.了解金属箔式应变片的应变效应，单臂电桥、半桥、全桥电路工作原理和性能。
2.比较单臂电桥与半桥、全桥测量电路的不同性能，了解全桥测量电路的优点。
3.比较单臂电桥、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε，式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
(a) 单臂（b）半桥（c）全桥图1—1 应变片测量电路对单臂电桥（a）输出电压U oa= EKε/4。
对于半桥电路（b），不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善，当应变片阻值和应变量相同时，半桥路输出电压U Ob＝EKε／2。
在全桥测量电路中，将受力性质相同的两应变片接入电桥对边，当应变片初始阻值R1＝R2＝R3＝R4，且其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，全桥路输出电压U0c＝KEε，它的输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
激励频率对差动变压器特性的影响实验实验报告
激励频率对差动变压器特性的影响实验实验报告一． 实验目的：了解初级线圈激励频率对差动变压器输出性能的影响。
二． 基本原理：差动变压器输出电压的有效值可以近似用关系式：12222iO ppU R Lω=+表示，式中P L 、P R 为初级线圈电感和损耗电阻，i U 、ω为激励电压和频率，1M 、2M 为初级与两次级间互感系数，由关系式可以看出，当初级线圈激励频率太低时，若222P P R L ω>>，则输出电压O U 受频率变动影响较大，且灵敏度较低，只有当222P P L R ω>>时输出O U 与ω无关，当然ω过高会使线圈寄生电容增大，对性能稳定不利。
三． 需用器件和单元：差动变压器单元、测微头、双线示波器、差动变压器、音频信号源（音频振荡器）、直流电源、万用表。
四． 实验步骤：1. 差动变压器安装同“差动变压器的性能实验”。
差动变压器实验模块接线图如下。
图7-1 差动变压器连接示意图2. 检查连线无误后合上主控箱电源开关。
选择音频信号输出频率为1KHz 从LV输出。
（可用主控箱的数显表频率档显示频率）移动铁芯至中间位置即输出信号最小时的位置，调节1w R 、2w R 使输出变得更小。
3. 旋动测微头，每间隔0.5mm 在示波器上读取一个P P V -数据（此时示波器档位设置为X 轴为0.2/ms div ，Y 轴为1/v div ，其中位移数值越大，则P P V -数值变化越明显）。
4. 分别改变激励频率为3KHz 、5KHz 、7KHz 、9KHz ，重复实验步骤1、2将测试结果记入表1。
表1 不同激励频率时输出电压（峰-峰值）与位移X 的关系。
做出每一频率时的V X -曲线，并计算其灵敏度i S ，作出灵敏度与激励频率的关系曲线。
五．实验结果计算S，做出灵敏度与激励频率的1.做出每一频率时的V X-曲线并计算其灵敏度i关系曲线。
(1)1KHz如图1，为1KHz时的V X-曲线：Array00.51 1.5图1 1KHz时的V X-曲线S如表2，为1KHz时的灵敏度iS表2 1KHz时的灵敏度i如图2，为3KHz时的V X-曲线：Array00.51 1.5图2 3KHz时的V X-曲线S如表3，为3KHz时的灵敏度iS表3 3KHz时的灵敏度i如图3，为5KHz时的V X-曲线：Array00.51 1.5图3 5KHz时的V X-曲线S如表4，为5KHz时的灵敏度iS表4 5KHz时的灵敏度i如图4，为7KHz时的V X-曲线：Array00.51 1.5图3 7KHz时的V X-曲线S如表5，为5KHz时的灵敏度iS表5 7KHz时的灵敏度i如图5，为9KHz时的V X-曲线：Array00.51 1.5图5 9KHz时的V X-曲线S如表6，为9KHz时的灵敏度iS表6 9KHz时的灵敏度i2. 做出灵敏度与激励频率的关系曲线。

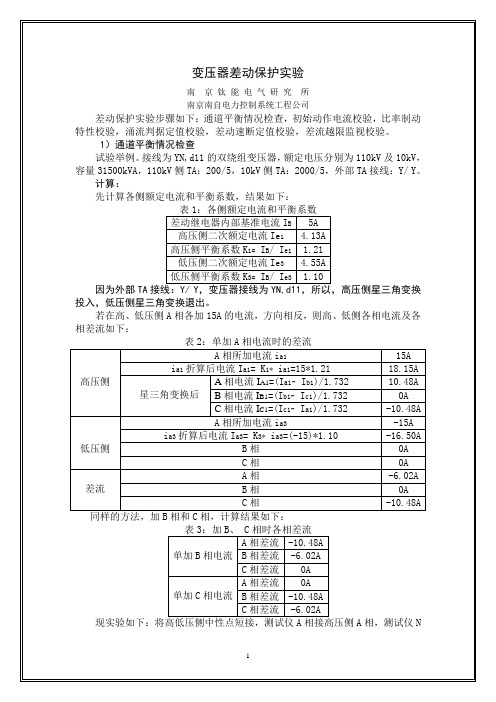

变压器差动保护实验
C相电流ic3
5.77A
差动电流
A相
0.77A
A相
B相
0A
B相
0
C相
0A
C相
0
制动电流
A相
5.39A
A相
B相
0A
B相
0
C相
5.77A
C相
5.77A
保持高压侧A相电流15A不变，低压侧A相加-8A，低压侧C相加8.66A不变，慢慢减小低压侧A相电流至保护动作，记录此时的数值，此时的A相差动电流和制动电流即斜线上一点X2。
若在高、低压侧A相各加15A的电流，方向相反，则高、低侧各相电流及各相差流如下：
表2：单加A相电流时的差流
高压侧
A相所加电流ia1
15A
ia1折算后电流Ia1= K1*ia1=15*1.21
18.15A
星三角变换后
A相电流IA1=(Ia1-Ib1)/1.732
10.48A
B相电流IB1=(Ib1-Ic1)/1.732
计算：
先计算各侧额定电流和平衡系数，结果如下：
表1：各侧额定电流和平衡系数
差动继电器内部基准电流IB
5A
高压侧二次额定电流Ie1
4.13A
高压侧平衡系数K1=IB/ Ie1
1.21
低压侧二次额定电流Ie3
4.55A
低压侧平衡系数K3=IB/ Ie3
1.10
因为外部TA接线：Y/ Y，变压器接线为YN,d11，所以，高压侧星三角变换投入，低压侧星三角变换退出。
K3、K1——各侧平衡系数。
要求：对各相差动计算出的K2Z与K2Z´均应相等，等于整定值，最大误差小于0.05。
b）涌流闭锁方式的正确性校验
实验23差动变压器性能及标定
实验2.3差动变压器性能及标定实验2.3.1 差动变压器性能一、实验目的：了解差动变压器的基本结构及原理，通过实验验证差动变压器的基本特性。
二、实验原理：差动变压器由衔铁、初级线圈、次级线圈和线圈骨架等组成。
初级线圈做为差动变压器激励用，相当于变压器的原边，次级线圈由两个结构尺寸和参数相同的线圈反相串接而成，相当于变压器的副边。
差动变压器是开磁路，工作是建立在互感基础上的。
其原理及输出特性见图1图1图2 三、实验所需部件：差动变压器、音频振荡器、测微头、示波器。
四、实验步骤：1．按图2接线，差动变压器初级线圈必须从音频振荡器LV 端功率输出，双线示波器第一通道灵敏度500mv/格，第二通道10mv ／格。
2．音频振荡器输出频率5KHZ ，输出值V P －P 2V 。
3．用手提压变压器磁芯，观察示波器第二通道波形是否能过零翻转，如不能则改变两个次级线圈的串接端。
4．旋动测微头，带动差动变压器衔铁在线圈中移动，从示波器中读出次级示波器输出电压V P －P 值，读数过程中应注意初、次级波形的相位关系。
5．仔细调节测微头使次级线圈的输出波形至不能再小，这就是零点残余电压。
可以看出它与输入电压的相位差约为π／2，是基频分量。
6．根据表格所列结果，画出Vop-p －X 曲线，指出线性工作范围。
五、注意事项：示波器第二通道为悬浮工作状态。
六、简述实验目的和原理，实验步骤，并按要求完成实验报告实验2.3.2 差动变压器的标定一、实验目的：说明差动变器测试系统的组成和标定方法。
二、实验所需部件：差动变压器、音频振荡器、电桥、差动放大器、移相器、相敏检波器、低通滤波器、电压表、示波表、测微头。
图1 三、实验步骤：1．按图1接线，差动放大器增益适度，音频振荡器LV 端输出5KHZ ，V P-P 值2V 。
2．调节电桥WD 、WA电位器，调节测微头带动衔铁改变其在线圈中的位置，使系统输出为零。
3．旋动测微头使衔铁在线圈中上、下有一个较大的位移，用电压表和示波器观察系统输出是否正负对称(如有削波现象则应减小差动放大器增益)。
自感式差动变压器的特性实验
自感式差动变压器的特性实验
一、实验目的
1、了解自感式差动变压器的基本结构。
2、掌握自感式差动变压器及整流电路的工作原理。
3、掌握自感式差动变压器的调试方法。
二、实验所用单元
电感式传感器、电感式传感器转换电路板、差动放大器板、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路
自感式差动变压器电路图如图12-1所示。
图12-1 自感式差动变压器实验电路图
传感器的两个次级线圈(N2、N3)作为交流电桥的两个桥臂，R1、R2为另外两个桥臂，D1、D2、D3、D4组成相敏整流器，A、B之间输入交流电压，M、N之间输出脉动直流电压，经R3、R4、C1滤波后输出直流电压。
四、实验步骤
1、按实验十一的步骤1和2进行操作。
2、按图12-1将信号源的A端接至次级线圈N2、N3的中间连线点，B端接至L，N2上端接E点，N3下端接G点，B与L、J与M、K与N连接，差动放大器与电压表接线不变，这样构成自感式差动变压器实验电路。
3、按实验十一的步骤4进行实验，将实验结果记入下表。
表12-1
五、实验报告
1、根据表12-1，画出输入/输出特性曲线)X(f
U
，并且计算灵敏度和非
O
线性误差。
2、比较差动变压器和自感式差动变压器的灵敏度和线性度。
检测技术第三次实验
实验十差动变压器的性能实验一、实验目的：了解差动变压器的工作原理和特性。
二、需用器件与单元：差动变压器实验模块、测微头、双线示波器、差动变压器、音频信号源（音频振荡器）、直流电源、万用表。
三、实验步骤：1、根据图3-1，将差动变压器装在差动变压器实验模块上。
2、在模块上按照图3-2 接线，音频振荡器信号必须从主控箱中的L V 端子输出，调节音频振荡器的频率，输出频率为4~5KHz（可用主控箱的数显表的频率档F in 输入来监测）。
调节幅度使输出幅度为峰-峰值V p-p=2V（可用示波器监测：X 轴为0.2ms/div、Y 轴CH1 为1V/div、CH2 为20mv/div）。
判别初次级线圈及次级线圈同名端方法如下：设任一线圈为初级线圈，并设另外两个线圈的任一端为同名端，按图3-2 接线。
当铁芯左、右移动时，观察示波器中显示的初级线圈波形，次级线圈波形，当次级波形输出幅值变化很大，基本上能过零点，而且相位与初级线圈波形（L V 音频信号V p-p=2V 波形）比较能同相和反相变化，说明已连接的初、次级线圈及同名端是正确的，否则继续改变连接再判断直到正确为止。
图中（1）、（2）、（3）、（4）为模块中的实验插孔。
）3、旋动测微头，使示波器第二通道显示的波形峰-峰值V p-p 为最小。
这时可以左右位移，假设其中一个方向为正位移，则另一个方向位移为负。
从V p-p 最小开始旋动测微头，每隔0.2mm 从示波器上读出输出电压V p-p 值填入表3-1。
再从V p-p 最小处反向位移做实验，在实验过程中，注意左、右位移时，初、次级波形的相位关系。
4、实验过程中注意差动变压器输出的最小值即为差动变压器的零点残余电压大小。
根据表3-1 画出V op-p-X 曲线，作出量程为±1mm、±3mm 灵敏度和非线性误差。
四：数据处理在MATLAB中实现线性拟合的程序，clearx0=[-4.0,-3.8,-3.6,-3.4,-3.2,-3.0,-2.8,-2.6,-2.4,-2.2,-2.0,-1.8,-1.6,-1 .4,-1.2,-1.0,-0.8,-0.6,-0.4,-0.2];y0=[432,417,401,383,367,350,333,310,295,278,257,240,220,200,180,165,150 ,130,115,100];p=polyfit(x0,y0,1); 一次拟合;yfit=polyval(p,x0);求拟合后的y值;plot(x0,y0,'r*',x0,y0fit,'b-'); 作拟合图像;xlabel('X/mm')ylabel('V/mV')grid onx=[0.2,0.4,0.6,0.8,1.0,1.2,1.4,1.6,1.8,2.0,2.2,2.4,2.6,2.8,3.0,3.2,3.4, 3.6,3.8,4.0];y=[90,110,130,150,165,185,200,220,240,255,280,295,310,330,345,360,380,3 92,412,430];p=polyfit(x,y,1); 一次拟合; yfit=polyval(p,x); 求拟合后的y 值; plot(x,y,'r*',x,yfit,'b-'); 作拟合图像; xlabel('X/mm') ylabel('V/mV') grid on hold on在计算非线性误差过程中，需要求实际输出值与拟合直线输出值的最大偏差，这也可通过编程实现，x=[-4.0,-3.8,-3.6,-3.4,-3.2,-3.0,-2.8,-2.6,-2.4,-2.2,-2.0,-1.8,-1.6,-1.4,-1.2,-1.0,-0.8,-0.6,-0.4,-0.2];y=[432,417,401,383,367,350,333,310,295,278,257,240,220,200,180,165,150,130,115,100]; p=polyfit(x,y,1); yfit=polyval(p,x); plot(x,y-yfit,'b-'); 求实际输出值与拟合直线输出值的最大偏差;xlabel('X/mm') ylabel('V/mV') grid onX /mmV /m V图 1X /mmV /m V图 2偏差图X /mmV /m V图 3偏差图实验十一 激励频率对差动变压器特性的影响实验一、实验目的：了解初级线圈激励频率对差动变压器输出性能的影响。
差动变压器实验报告
差动变压器实验报告一、实验目的1、了解差动变压器的工作原理和结构特点。
2、掌握差动变压器的性能测试方法。
3、学会分析实验数据，研究差动变压器的输出特性。
二、实验原理差动变压器由衔铁、初级线圈、次级线圈和线圈骨架等组成。
初级线圈作为激励源，接入交流电源；次级线圈分为两个，反向串联。
当衔铁处于中间位置时，两个次级线圈产生的感应电动势相等，输出电压为零；当衔铁偏离中间位置时，两个次级线圈的感应电动势不再相等，输出电压不为零，其大小和极性与衔铁的位移量和方向有关。
三、实验设备1、差动变压器实验模块。
2、信号发生器。
3、示波器。
4、数字万用表。
四、实验步骤1、按照实验电路图连接好实验设备，确保线路连接正确无误。
2、开启信号发生器，设置合适的频率和幅值，作为初级线圈的激励信号。
3、调节示波器，使其能够清晰地显示输出信号的波形。
4、缓慢移动衔铁，观察示波器上输出信号的变化，并记录不同位移下的输出电压值。
5、改变激励信号的频率和幅值，重复上述实验步骤，观察输出信号的变化情况。
五、实验数据及处理｜位移（mm）｜输出电压（V）｜｜｜｜｜0|0|｜1|05|｜2|10|｜3|15|｜4|20|以位移为横坐标，输出电压为纵坐标，绘制出位移输出电压曲线。
通过对曲线的分析，可以得出差动变压器的线性范围、灵敏度等性能参数。
六、实验结果分析1、从实验数据可以看出，在一定的位移范围内，输出电压与位移呈线性关系，说明差动变压器具有较好的线性度。
2、随着位移的增大，输出电压逐渐增大，表明差动变压器的灵敏度较高，能够准确地检测出微小的位移变化。
3、不同的激励信号频率和幅值对输出信号有一定的影响。
在一定范围内，适当提高激励信号的频率和幅值，可以提高输出信号的幅值和稳定性。
七、实验误差分析1、实验设备本身存在的误差，如仪器的精度、稳定性等。
2、实验操作过程中的误差，如衔铁移动的不平稳、线路接触不良等。
3、外界环境因素的影响，如温度、湿度等。
三相变压器实验报告
三相变压器实验报告一、引言三相变压器是电力系统中常见的电力变压器之一，广泛应用于电力输配电网中。
本实验通过搭建三相变压器实验装置，研究其工作原理和性能参数，以深入了解三相变压器的特点和应用。
二、实验装置和原理1. 实验装置本次实验所用的实验装置包括三相变压器、交流电源、电能表、电流表、电压表等。
其中，三相变压器是实验的主要研究对象，通过调节输入电压和输出负载，观察和测量变压器的输入电流、输出电压、输出电流等参数。
2. 实验原理三相变压器是由三个独立的单相变压器组成，通过连接方式和相位差实现了将三相电压变换为另一组三相电压的功能。
在实验中，我们可以通过调节输入电压和输出负载，来观察和测量变压器的输入和输出参数，从而分析其特性和性能。
三、实验过程和结果1. 实验过程将实验装置搭建好，并接通交流电源。
然后，调节输入电压，分别测量和记录三相变压器的输入电流、输出电压和输出电流。
随后，逐步调节输出负载，再次测量和记录相应的参数。
最后，根据测得的数据进行分析和总结。
2. 实验结果通过实验，我们测得了不同输入电压和输出负载下的三相变压器的输入电流、输出电压和输出电流等参数。
根据测得的数据，我们可以绘制出输入电流与输入电压的关系曲线、输出电压与输出电流的关系曲线等图表，从而直观地观察和分析三相变压器的特性和性能。
四、实验分析和讨论根据实验结果，我们可以得出以下结论和分析：1. 输入电流与输入电压呈线性关系，通过实验数据可以计算得到变压器的阻抗。
2. 输出电压与输出电流呈线性关系，通过实验数据可以计算得到变压器的负载电阻。
3. 三相变压器的效率可以通过计算输入功率和输出功率的比值得到，实验数据可以用于计算和分析。
五、实验总结本次实验通过搭建三相变压器实验装置，通过调节输入电压和输出负载，观察和测量变压器的输入电流、输出电压和输出电流等参数，从而深入了解了三相变压器的工作原理和性能特点。
实验结果表明，三相变压器具有较好的线性特性和电能转换效率，适用于电力输配电网中的电能变换和传输。
实验一三相变压器
实验一三相变压器一、实验目的1．通过空载和短路实验，测定三相变压器的变比和参数。
2．通过负载实验，测取三相变压器的运行特性。
二、预习要点1．如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。
答：在一个三相系统中,任何一相都可以成为另一相的参考点(或基准点)。
Y 型接法通常选择中性点作为参考点，即便是三相三线制也将中性点作为参考点。
Y型接法的好处是每一相的电压、电流和功率都可以独立测量。
如果将三相中的某一相作为参考点，就可以用两只瓦特计测量整个三相系统的功率。
空载实验：低压侧接电源，功率表、电流表，高压侧开路。
短路实验：高压侧接电源、功率表、电流表，低压侧短路。
2．三相心式变压器的三相空载电流是否对称，为什么？答：不对称。
根据磁势与励磁电流的关系式、磁通与磁阻的关系式可知：当外施三相对称电压时,三相空载电流不相等,中间相B相较小,A相和C相较大. B 相磁路较短→B相磁阻较小→空载运行时,建立同样大小的主磁通所需的电流就小.3．如何测定三相变压器的铁耗和铜耗。
答：空载实验测铁耗，短路实验测铜耗。
4．变压器空载和短路实验应注意哪些问题？电源应加在哪一方较合适？答：空载实验：空载实验要加到额定电压，当高压侧的额定电压较高时，为了方便于试验和安全起见，通常在低压侧进行实验，而高压侧开路。
短路试验:由于短路试验时电流较大，而外加电压却很低，一般电力变压器为额定电压的4%～10%，为此为了便于测量，一般在高压侧试验，低压侧短路。
三、实验项目1．测定变比2．空载实验：测取空载特性U0=f(I0)，P0=f(U0)，cosϕ0=f(U0)。
3．短路实验：测取短路特性U K=f(I K)，P K=f(I K)，cosϕK=f(I K)。
4．纯电阻负载实验：保持U1=U1N，cosϕ2=1的条件下，测取U2=f(I2)。
四、实验设备及仪器1．MEL－1电机教学实验台主控制屏（含指针式交流电压表、交流电流表）2．功率及功率因数表（MEL-20）3．三相心式变压器（MEL-02）4．三相可调电阻900Ω（MEL-03）5．波形测试及开关板（MEL-05）6．三相可调电抗（MEL-08）五、实验方法OO O oI U P 3cos =ϕ4.纯电阻负载实验 实验线路如图2-7所示六、注意事项在三相变压器实验中，应注意电压表、电流表和功率表的合理布置。
差动变压器测位移实验报告
差动变压器测位移实验报告本次实验旨在使用差动变压器来测量物体的位移，并掌握差动变压器的基本原理以及使用方法。
一、实验原理及仪器1.差动变压器原理差动变压器是由两个相同的线圈组成的变压器，其中一个线圈称为主线圈，另一个则称为反馈线圈。
两个线圈都绕在同一铁芯上，因此它们的磁通量是相等的。
当主线圈中有电流流过时，它所产生的磁通量会通过铁芯传递到反馈线圈中，从而在反馈线圈中产生电动势。
这种电动势与主线圈中的电流成正比，并且反馈线圈中的电流与主线圈中的电流方向相反。
因此，通过差动变压器可以测量两个线圈中电流的差值，从而得到主线圈中电流的精确值。
2.差动变压器测位移原理差动变压器通常被用来测量物体的位移。
在测量位移时，将主线圈绕在测量物体的移动部分上，将反馈线圈连接到一个恒定电源上。
当物体移动时，主线圈中的电流会发生变化，从而引起反馈线圈中的电动势发生变化。
这种变化的大小与移动物体的位移成正比，因此可以通过测量反馈线圈中电流的变化来计算物体的位移。
3.实验仪器本次实验使用的是差动变压器测位移实验仪。
该实验仪包括一个差动变压器、一个位移电位器、一个数字电压表以及一个移动平台。
差动变压器和位移电位器的电路连接如图所示：二、实验步骤1.将差动变压器的输入端连接到位移电位器的中心端，将输出端连接到数字电压表上，如图所示。
2.将位移电位器的两端分别连接到恒定电源和接地端。
3.将移动平台安装到位移电位器上，并将差动变压器的主线圈绕在平台上的移动部分上。
4.调整差动变压器的灵敏度，使其适合实验要求。
5.移动平台，记录每个位置下数字电压表测得的电压值，并计算物体的位移。
6.利用Excel将测得的数据进行处理和绘制图表。
三、实验结果在实验过程中，我们测得了不同位移下的电压值，计算出了位移与电压值之间的关系，绘制了图表。
根据实验结果可得出结论：在一定范围内，物体的位移与差动变压器的输出电压成线性关系。
四、实验总结通过本次实验，我们对差动变压器的原理和使用方法有了更深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三差动变压器性能实验
一、实验目的
1. 知道差动变压器的工作原理；
2. 知道初级线圈激励频率对差动变压器输出性能影响；
3. 了解差动变压器零点残余电压的补偿方法
二、基本原理
差动变压器由一只初级线圈和二只次级线圈及一个铁芯组成。
在传感器的初级线圈上接入高频交流信号，当初、次级间的铁芯随着被测体移动时，因初级和次级线圈之间的互感磁通量发生变化使两个次级线圈感应电势产生变化，一只次级感应电势增加，另一只感应电势则减少，将两只次级线圈反向串接(同名端连接)，在另两端就能引出差动电势输出，其输出电势的大小反映出被测体的移动量。
差动变压器输出电压与激励频率关系见教材。
差动变压器二只次级线圈的等效参数不对称、线圈的排列不均匀、不一致、铁芯特性的非线性等因素的影响，在铁芯处于差动变压器线圈中间位置时，实际输出电压并不为零。
此称为零点残余电压。
三、实验步骤：
1. 下图为差动变压器实验模板连接图。
2、接线如下图所示。
音频振荡器信号从主控箱中的Lv端子输出，音频振荡器的频率和输出峰峰值可调。
注意观察第一通道和第二通道输出的相位，二者是否一致？
3、将测微头旋至10mm处，活动杆与传感器相吸合，调整测微头的左右位置，使示波器第
二通道显示的波形值Vp-p为最小。
观察一下能否将输出调节为零，最小输出为零残电压。
因示波器只有4台能用，实验时“3”和“4”端口接入差动放大器，放大器输出接电压表读数。
4. 选择激励频率为1K、3K、5K、7K和9K，从Vp-p最小处开始旋动测微头，每隔0.2mm 测量一次，记下位置与电压关系。
左右各测5个点，并将数据记入表格。
5. 零残电压用下述电路补偿，依次调节RW1和RW2，使输出电压最小。
四、思考题：
1、差动变压器的零点残余电压能彻底消除吗？
2、试分析差动变压器与一般电源变压器的异同？。
