新高坞尾矿库勘察
某沟尾矿库岩土工程勘察报告
某沟尾矿库岩土工程勘察报告某沟尾矿库是一处非常重要的矿业设施，其存在对于周围地区的矿业开发和人员居住等都有着很大的影响。
因此，在尾矿库建设前需要进行相关的岩土工程勘察，以确保尾矿库建设的安全性和可靠性。
下面是某沟尾矿库岩土工程勘察报告：一、前言某沟尾矿库建设是为了有效的处理矿山废料，并保护周围环境。
在进行该项建设工程前，我们对该地区进行了详细的岩土工程勘察，以便了解该地区的地质、水文、气候等情况，为尾矿库建设提供重要的科学依据。
勘察范围：某沟尾矿库建设区域及周边。
二、地理概况某沟尾矿库建设区域位于矿山附近的山谷，海拔约800米左右。
地质构造呈东南-西北走向，主要岩石为页岩、泥岩等，地层倾角为10度左右。
该地区多为丘陵地貌，河流流经该区域，在尾矿库附近有一条小型河流，流量较小。
该地气候干燥，降水较少，大部分时间为晴天，温度变化较大。
三、地质勘察1.岩层情况：该地区多为泥岩、页岩等火山碎屑岩，层理较坚硬，有时出现断层和褶皱。
2.断层情况：在某沟尾矿库建设区附近，出现了一些断层。
其中一条断层被认为是地震断层，断层走向为北西-东南方向，单程长度约为500米，在尾矿库附近较为突出。
3.地下水情况：勘察表明，在某沟尾矿库建设区域周边有两个小型水源，流量较小。
地下水位较深，表浅地下水和深层地下水都不是很充分。
4.土质情况：在地质构造下，该地土质较松散，表征为多孔性和吸水性较强的潮湿土壤。
四、设计建议1. 某沟尾矿库设计尺寸：我们提出的设计尺寸为：长800米，宽200米，高50米，总存储量为30万立方米左右。
2. 地基加固：在某沟尾矿库建设地基选择和施工过程中，需要相当程度地加强地基基础，以确保矿库的可靠性。
我们建议采用钢筋混凝土桩、混凝土加强板和降低有害性气体的气体处理方式。
3.稳定性防范：某沟尾矿库建设需要对周围环境产生的影响进行合理评估。
在设计和施工过程中，应特别关注地震等自然灾害的风险，采用稳定性防范措施进行处理。
尾矿库及排土场工勘问题

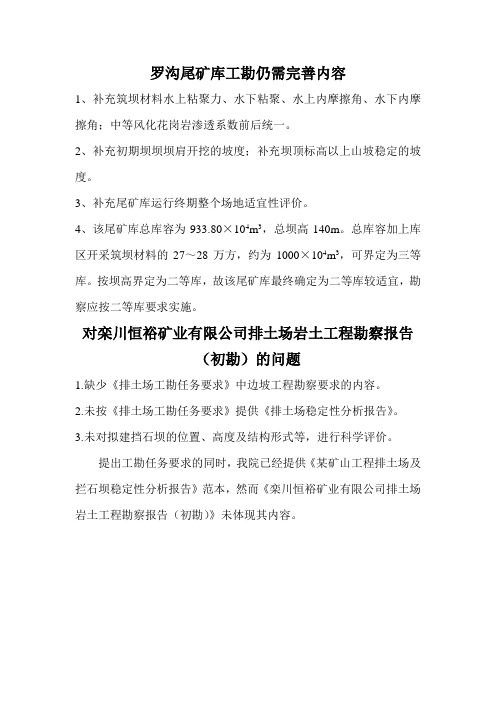

罗沟尾矿库工勘仍需完善内容
1、补充筑坝材料水上粘聚力、水下粘聚、水上内摩擦角、水下内摩擦角；中等风化花岗岩渗透系数前后统一。
2、补充初期坝坝坝肩开挖的坡度；补充坝顶标高以上山坡稳定的坡度。
3、补充尾矿库运行终期整个场地适宜性评价。
4、该尾矿库总库容为933.80×104m3，总坝高140m。
总库容加上库区开采筑坝材料的27～28万方，约为1000×104m3，可界定为三等库。
按坝高界定为二等库，故该尾矿库最终确定为二等库较适宜，勘察应按二等库要求实施。
对栾川恒裕矿业有限公司排土场岩土工程勘察报告
（初勘）的问题
1.缺少《排土场工勘任务要求》中边坡工程勘察要求的内容。
2.未按《排土场工勘任务要求》提供《排土场稳定性分析报告》。
3.未对拟建挡石坝的位置、高度及结构形式等，进行科学评价。
提出工勘任务要求的同时，我院已经提供《某矿山工程排土场及拦石坝稳定性分析报告》范本，然而《栾川恒裕矿业有限公司排土场岩土工程勘察报告（初勘）》未体现其内容。
某尾矿库岩土工程勘察
某尾矿库岩土工程勘察1. 引言尾矿库作为处理矿产废弃物的重要设施，在岩土工程中具有重要地位。
岩土工程勘察是尾矿库工程建设的基础，通过对尾矿库所在地的地质、地貌、水文等情况进行综合调查和分析，为工程设计提供可靠的依据。
本文将介绍某尾矿库岩土工程勘察的主要内容和方法。
2. 地质调查地质调查是岩土工程勘察的基础，通过对尾矿库所在地的地质情况进行详细调查，可以获取有关地层、构造、岩性、断裂等方面的信息。
地质调查的主要内容包括：•现场地质观察：通过对尾矿库周边地貌、岩层的观察，判断地质体的性质和变化。
•钻孔观测：通过钻探取样，获取地下岩土情况，并分析土层的性质、厚度、分布等。
•地质剖面制图：将地质调查数据绘制成地质剖面图，以展示不同地层的分布和性质。
3. 地质力学参数测试地质力学参数是岩土工程设计的重要参考数据，通过对尾矿库周围不同地层岩土的力学参数进行测试，可以评估地基的稳定性和承载力。
常用的地质力学参数测试包括：•压缩试验：通过在实验室中施加不同荷载，测定土体的压缩性质，包括固结应力、固结压缩指数、固结后体积等。
•剪切试验：通过应用正常力和剪切力，测定土体的剪切强度和剪切模量，以评估土体的抗剪性能。
•孔隙水压力测试：通过测量孔隙水压力的变化，了解土体的渗透性和排水能力。
4. 水文调查水文调查是尾矿库岩土工程勘察的重要内容，通过对水文要素的调查和分析，可以评估尾矿库周围水文环境的稳定性和安全性。
水文调查的主要内容包括：•水文观测站建立：通过在尾矿库周边建立水文观测站，监测水位、流量等参数的变化。
•水文观测数据收集：定期收集水文观测站的水位、流量数据，以建立尾矿库的水文变化模型。
•水文数据分析：通过对水文观测数据的分析，了解尾矿库所在地的水文特征和变化规律。
5. 地震勘察地震是岩土工程设计中需要考虑的重要因素之一，地震勘察旨在评估尾矿库在地震作用下的稳定性和抗震性能。
地震勘察的主要内容包括：•地震活动性调查：通过对尾矿库周边地震活动的调查，了解地震发生的频率、强度等信息。
尾矿库工程地质勘察报告
XX尾矿库工程地质勘察汇报第一章绪言1．1工程概况受##########矿业有限企业旳委托，*************矿山设计研究有限企业承担其XX拟建尾矿库旳工程地质勘察任务。
XX？尾矿库选址位于--省--县--村一组杨家沟，距北东东向--12km,南东向距湖北省约5km。
村村相连，且有简易公路通往省道，交通尚便利（？见图1交通位置图）。
库区坝址地理坐标为：北纬--°--′--″，东径--°--′---″。
尾矿库库区在总体上呈三角形，占地面积约0.002km2。
库区三面环山，一面冲沟，西高东低。
拟建尾矿库为？（土坝，坝高38m，坝长200m，坝顶标高270m,尾矿库区总容量900万立方米、有效容量600万立方米、使用年限40年。
）1．2工程勘察目旳及技术规定根据《岩土工程勘察规范》[GB50021-2023]工程重要性等级为？二级，场地旳复杂程度为？三级，地基旳复杂程度为？三级，岩土工程勘察等级为？乙级。
勘察目旳是查明坝址及库区旳工程地质条件，为库坝设计提供工程地质资料及岩土设计参数。
重要勘察技术规定：1．查明库区内地层构造、地质构造、岩土工程特性、地下水埋藏条件；2．查明库区岩土物理力学性质及渗透性；3．查明场地不良地质作用旳成因、分布、规模、发展趋势，并对场地旳稳定性做出评价；4．划分场地土类型、建筑场地类别、地震烈度，评价场地旳地震效应；5．提供工程建设所需要旳岩土设计参数。
1．3工程勘察根据本次勘察工作根据下列规范、规程等技术文献进行：1．《岩土工程勘察规范》[GB50021-2023]2．《水利水电工程地质勘察规范》[GB50287-99]3．《建筑地基基础设计规范》[GB50007-2023]4．《建筑抗震设计规范》[GB50011-2023]5．《建筑边坡工程技术规范》[GB50330-2023]6．建设单位提供旳规划设计图及勘察委托书、勘察技术规定等。
(?碾压式土石坝设计规范/水工建筑物抗震设计规范/构筑物抗震设计规范)1．4勘察措施及勘察工作旳布置勘察采用工程地质测绘、钻探、岩土物理力学试验、原位测试、压水试验、渗水试验等措施，并搜集了工作区旳区域地质资料、地形测量资料、气象水文等资料。
尾矿库基础资料及工堪要求
1、工堪技术要求：A、按照《岩土工程勘察规范》（GB50021—2001）有关规定，查明库区范围内的地质结构、岩土层种类、分布范围、埋深、厚度、结构、坡度、性质；提供各岩土层的物理力学性质指标，并对物理力学指标进行评价。
对场地的工程水文地质评价意见，提出防治和处理措施的建议，预测工程建筑后所引起的稳定性及渗透性变化。
B、工程地质纵、横剖面图（纵剖面一般不少于二个，视地形地质条件可适当增减）；C、钻探点的工程地质柱状图（深度为15~20m或穿过强风化裂隙带，如遇淤泥层等不良地质现象则应穿透至较坚实的岩层）；D、由于现场情况不甚了解，具体工堪事项可参考付表1；2、尾矿设施设计基础资料：省水文图集（当地气象局或水利局有）；如没有，可提供以下参数：设计频率的年最大24小时暴雨量均值H24及其变差系数Cv、偏差系数Cs，Cv与Cs的关系；产流历时内流域平均入渗率μ；暴雨强度衰减指数n；邻近地区中、小型水利工程暴雨及洪水计算中所采用的有关数据及经验公式；设计阶段所需勘测资料的内容付表1注：（1）表内注标：①可参照表《建（构）筑物基础岩土的分析和试验项目》坝基栏的内容确定。
（2）土的物理力学性质分析测定，对于不同成因类型的每一主要地层，在尾矿坝地段不应少于6~10件（次），在排水构筑物地段不应少于6件（次）。
(3) 以上内容按现场工程实际情况进行增减勘测。
工勘资料大致看了一下，总体来说，做得不错，资料编写比较细致。
另外，关于以下一些数据需要提供1、土层的冻胀性，2、该地区冻土深度。
季节性冻土深度小于10cm，3、常年主导风向。
4、地下水深度。
5、土层的渗透性。
6、库区下游情况，要多费心描述一下，现在尾矿库审查专家关心下游情况较多。
7、土的承载力大小，8、土的腐蚀性。
9、另外还有一个重点内容，就是该地区的《水文手册》，我需要里面的暴雨频率，CS CV值等，发个附件，里面有相关数据要求。
10、该地区常用水文计算公式。
尾矿库库区勘察物探方法与钻探方法对比分析
尾矿库库区勘察物探方法与钻探方法对比分析彭 湃，黄成利（长沙有色冶金设计研究院有限公司，湖南 长沙 ４１００１９）摘 要：广西地区尾矿库建设工作中，尾矿库库区一般位于岩溶发育区，为给将来设计与施工提供工程地质基础资料，首先需要对尾矿库建设区域进行工程地质勘察。
而对岩溶场地进行工程地质勘察最常用的两种手段就是物探与钻探，两种手段对于岩溶场地勘察各有优劣性，物探手段一般范围较广，对岩溶主要发育区有明显区别；钻探手段一般只对钻孔内情况进行说明，对单个钻孔内所发现的岩溶发育情况及其规律进行说明。
物探方法通过对电阻率大小的解译结果区别出库区内所存在的岩溶现象。
钻探方法通过现场钻机取芯以后，可以通过钻孔钻心较为直观的观察出所存在的地层岩性以及岩溶地质现象。
两种方法的联合运用，既能从整体上排查，又能对各个勘探点进行详细区分，所获得的勘察基础资料将更有利于后续尾矿库的设计与建设工作。
关键词：溶洞；岩溶发育；物探；钻探；工程勘察中图分类号：ＴＵ１９５ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１９）２１－０２９２－３Comparative analysis of geophysical prospecting methods and drilling methods in tailings reservoir areaPENG Pai, HUANG Cheng-li（ＣＩＮＦ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏ．， Ｌｔｄ．， Ｃｈａｎｇｓｈａ ４１００１９，Ｃｈｉｎａ）Abstract: Ｉｎ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｔａｉｌｉｎｇｓ ｐｏｎｄ ｉｎ Ｇｕａｎｇｘｉ，Ｔａｉｌｉｎｇｓ ｒｅｓｅｒｖｏｉｒ ａｒｅａ ｉｓ ｇｅｎｅｒａｌｌｙ ｌｏｃａｔｅｄ ｉｎ Ｋａｒｓｔ Ｄｅｖｅｌｏｐｍｅｎｔ Ａｒｅａ，Ｔｏ ｐｒｏｖｉｄｅ ｂａｓｉｃ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｉｃａｌ ｄａｔａ ｆｏｒ ｆｕｔｕｒｅ ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ，Ｆｉｒｓｔ ｏｆ ａｌｌ， ｉｔ ｉｓ ｎｅｃｅｓｓａｒｙ ｔｏ ｃａｒｒｙ ｏｕｔ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｉｃａｌ ｓｕｒｖｅｙ ｆｏｒ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ａｒｅａ ｏｆ ｔａｉｌｉｎｇｓ ｐｏｎｄ．Ｔｈｅ ｔｗｏ ｍｏｓｔ ｃｏｍｍｏｎｌｙ ｕｓｅｄ ｍｅａｎｓ ｏｆ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｉｃａｌ ｅｘｐｌｏｒａｔｉｏｎ ｆｏｒ Ｋａｒｓｔ ｓｉｔｅｓ ａｒｅ ｇｅｏｐｈｙｓｉｃａｌ ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ ｄｒｉｌｌｉｎｇ，Ｔｗｏ ｍｅｔｈｏｄｓ ｈａｖｅ ａｄｖａｎｔａｇｅｓ ａｎｄ ｄｉｓａｄｖａｎｔａｇｅｓ ｆｏｒ Ｋａｒｓｔ ｓｉｔｅ ｉｎｖｅｓｔｉｇａｔｉｏｎ，Ｇｅｎｅｒａｌｌｙ， ｇｅｏｐｈｙｓｉｃａｌ ｍｅａｎｓ ｈａｖｅ ａ ｗｉｄｅ ｒａｎｇｅ，Ｔｈｅｒｅ ａｒｅ ｏｂｖｉｏｕｓ ｄｉｆｆｅｒｅｎｃｅｓ ｉｎ ｔｈｅ ｍａｉｎ ｋａｒｓｔ ｄｅｖｅｌｏｐｍｅｎｔ ａｒｅａｓ；Ｇｅｎｅｒａｌｌｙ， ｄｒｉｌｌｉｎｇ ｍｅａｎｓ ｏｎｌｙ ｄｅｓｃｒｉｂｅ ｔｈｅ ｓｉｔｕａｔｉｏｎ ｉｎ ｔｈｅ ｂｏｒｅｈｏｌｅ，Ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ａｎｄ ｌａｗ ｏｆ ｋａｒｓｔ ｆｏｕｎｄ ｉｎ ａ ｓｉｎｇｌｅ ｂｏｒｅｈｏｌｅ ａｒｅ ｄｅｓｃｒｉｂｅｄ．Ｔｈｅ ｇｅｏｐｈｙｓｉｃａｌ ｍｅｔｈｏｄ ｄｉｓｔｉｎｇｕｉｓｈｅｓ ｔｈｅ ｋａｒｓｔ ｐｈｅｎｏｍｅｎｏｎ ｉｎ ｔｈｅ ｅｘ ｗａｒｅｈｏｕｓｅ ａｒｅａ ｂｙ ｉｎｔｅｒｐｒｅｔｉｎｇ ｔｈｅ ｒｅｓｉｓｔｉｖｉｔｙ．Ｄｒｉｌｌｉｎｇ ｍｅｔｈｏｄ ａｆｔｅｒ ｃｏｒｉｎｇ ｂｙ ｏｎ－ｓｉｔｅ ｄｒｉｌｌｉｎｇ ｍａｃｈｉｎｅ，Ｔｈｅ ｆｏｒｍａｔｉｏｎ ｌｉｔｈｏｌｏｇｙ ａｎｄ ｋａｒｓｔ ｇｅｏｌｏｇｉｃａｌ ｐｈｅｎｏｍｅｎｏｎ ｃａｎ ｂｅ ｏｂｓｅｒｖｅｄ ｄｉｒｅｃｔｌｙ ｔｈｒｏｕｇｈ ｔｈｅ ｄｒｉｌｌｉｎｇ ｃｅｎｔｅｒ．Ｊｏｉｎｔ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｔｗｏ ｍｅｔｈｏｄｓ，Ｉｔ ｃａｎ ｂｅ ｃｈｅｃｋｅｄ ａｓ ａ ｗｈｏｌｅ，Ｉｎ ａｄｄｉｔｉｏｎ， ｉｔ ｃａｎ ｄｉｓｔｉｎｇｕｉｓｈ ｅａｃｈ ｅｘｐｌｏｒａｔｉｏｎ ｐｏｉｎｔ ｉｎ ｄｅｔａｉｌ，Ｔｈｅ ｏｂｔａｉｎｅｄ ｂａｓｉｃ ｓｕｒｖｅｙ ｄａｔａ ｗｉｌｌ ｂｅ ｍｏｒｅ ｃｏｎｄｕｃｉｖｅ ｔｏ ｔｈｅ ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｔａｉｌｉｎｇ ｐｏｎｄ ｉｎ ｔｈｅ ｆｕｔｕｒｅ．Keywords: Ｌｉｍｅｓｔｏｎｅ ｃａｖｅ；Ｋａｒｓｔ ｄｅｖｅｌｏｐｍｅｎｔ；ｇｅｏｐｈｙｓｉｃａｌ ｐｒｏｓｐｅｃｔｉｎｇ；ｄｒｉｌｌｉｎｇ；Ｅｎｇｉｎｅｅｒｉｎｇ Ｉｎｖｅｓｔｉｇａｔｉｏｎ收稿日期：２０１９－１０作者简介：彭湃，男，生于１９８９年，汉族，工程师，长沙有色冶金设计研究院有限公司。
尾矿库勘察技术及尾矿工程特性初探
尾矿库勘察技术及尾矿工程特性初探摘要：在进行尾矿库治理过程中，要结合科学的勘察技术以及坝体有效的特征，以提高其整体治理效果，进而减少尾矿库在运行过程中发生的危害因素。
同时，结合勘察技术，进一步的做好尾矿库的管理工作，提升其存续状态中的安全性以及稳定性。
关键词：尾矿库；勘察技术；尾矿工程；特性前言如今，伴随着勘察技术水平的不断提高，在实施整体尾矿库后续开发和运行进程勘察工作中，具有了一定的技术保障性。
在实施尾矿库管理时，要通过有效的勘察技术，进而科学地掌握尾矿工程的整体特性，在此基础上，建立一系列的后续开发以及综合治理工作，充分发挥整体技术的保障作用，最大限度的确保资源的合理利用。
1现阶段尾矿库勘察技术的发展现状尾矿库具有着一定的存储功能，在建设过程中，主要用来堆存金属或者非金属矿山中的一部分工业原料，进而实现整体资源的有序管理。
在进行矿石选别时，很多甄别后的尾矿或者其他的矿石藏品，都会在尾矿库进行存储。
因此，现阶段尾矿库勘察目的就是要结合尾矿库整体运行需求，建立起一个具有较高势能的人造矿藏储存空间。
但是，对于这一部分的整体存续状态，要进行科学的管理和勘验，才能够进行整体存储状态的综合治理，避免存续量过大，堆砌缺乏科学性，导致一系列的后续危害产生的威胁，造成溃坝等风险。
现阶段，随着科技的发展和进步，整体尾矿库勘察技术在不断的提升，但是在勘察的具体流程以及实际精度上还有待提高。
因此，必须落实这一勘察技术的整体规划，结合现阶段科技的发展，提升这一技术的精度和准度，最终服务于整体尾矿库管理的实践进程中[1]。
2尾矿库工程特性的初步探究在实施勘察技术设计时，还要遵循尾矿库运行的工程特性，进行深入的探究和分析，进而提升整体强化和管理工作的效果[2]。
近年来，在进行尾矿库综合管理过程中发生很多重大的溃坝事故，这些都会造成大量财产的损失以及人员的伤亡。
因此，必须结合尾矿库的运行特点，加强安全管理和综合治理工作，从而提升尾矿库的稳定性。
[河南]尾矿库工程地质勘察报告_secret
﹡﹡﹡有限公司尾矿库工程地质勘察报告二o一o年八月﹡﹡﹡有限公司尾矿坝库工程地质勘察报告院长：总工程师：技术负责：工程负责：报告编写：审核：审定：校对：二o一o年八月目录1.概况1.1工程概况1.2自然地理及社会经济概况1.3勘察目的、任务与技术要求1.4勘察设计的依据与原则1.5勘察方法及完成工作量1.6勘察工作质量评述2.场地工程地质条件2.1区域地质构造概况及地震2.2地形地貌2.3地层岩性2.4原位测试成果2.5地质调绘成果3.水文地质条件3.1流域概况3.2气象水文3.3地表水3.4地下水4.工程地质分析评价4.1地层评价4.2各岩土层承载力特征值及变形指标5.方案论证6.防护措施建议6.1工程措施6.2生物措施6.3边坡检测7.天然建筑材料8.结论与建议附图表1．土工试验成果表共 1 页2．尾矿坝（库）勘探点平面布置图共 1 页3. 工程地质剖面图共 5 页 4．钻孔柱状图共 2 页1.概况1.1工程概况﹡﹡﹡有限公司拟在XX县建尾矿库。
受﹡﹡﹡有限公司委托，﹡﹡﹡对拟建尾矿库进行工程地质勘察工作，对尾矿坝坝址及库区范围进行钻探及地质调绘，场区内山高坡陡，施工难度较大。
我院于2010年7月24日组织人员设备进入场地施工，2010年8月3日结束野外钻探及地质调绘工作，随即转入室内资料整理和报告编写工作。
1.2自然地理及社会经济概况XX县位于。
南与湖北大悟、河南新县接壤，东以竹竿河为界与光山县为邻，北隔淮河与息县、正阳相望，西与浉河区、平桥区毗连。
县城西距信阳市45公里，北距省人民政府所在地郑州市373公里。
信叶公路（信阳至叶集）横穿XX东西，罗淮（XX至淮滨）、罗宣（XX至宣化店）公路纵贯县境南北，“十”字形的公路网络沟通豫南同皖西、鄂东北的广大区域。
县境东西宽41公里，南北长63公里，面积2065平方公里。
XX县现行行政区划：10乡9镇、272个行政村、26个居委会、5035个村（居）民小组，710239人。
尾矿库勘察
堆积坝
初期坝
3.尾矿库勘察分类
• ① 新建尾矿库勘察 • ② 中间库稳定性评价勘察 • ③ 闭库勘察
尾矿库勘察依据的规范
• 《岩土工程勘察技术规范》YS52022004/J300-2004 • 《岩土工程勘察规范》GB50021-2001 （2009年版） • 《尾矿库安全技术规程》AQ2006-2005 • 《建筑抗震设计规范》GB50011-2010 • 《构筑物抗震设计规范》GB50191-2012 • （中国地震动烈度区划图） • 上游法尾矿堆积坝工程地质勘察规程
关于岩土工程勘察技术规范
• 这不仅是新建库勘察放在首位的规范，也 是中间库和闭库勘察首先要遵循的规范。
• 本规范主要关系到了新建尾矿库的工作量 布置，包括勘探线、勘探点的布置，以及 其间距、深度的设计。
关于岩土工程勘察规范
• 本规范是所有勘察必须强制遵循的规范， 但有几点需要说明一下 • 1.取样孔的布置：不再是1/3以上，每孔必 须都是取样孔 • 2.取样数量的要求：规范要求每层不少于6 个，但同时要满足取样孔土样间距不大于22.5M的要求。尤其是在中间库的勘察过程 中，力学分层复杂，取样容易出现不满6个 的情况
尾矿库勘察
野外篇
1.尾矿库勘察的必要性
• 首先通过几个安全事故 案例和几张图片引起我 们对尾矿库勘察的高度 重视
• 2006年8月15日山西省太原市娄烦县新阳光 选矿厂、银岩选矿厂发生尾矿坝垮塌事故， 死亡5人，失踪2人，伤20人。 • 2007年11月25日辽宁海城西洋铁矿尾矿坝 溃坝,死亡15人,失踪2人,伤39人。 • 2008年9月8日山西省临汾市襄汾县新塔矿 区特别重大尾矿库溃坝事故，死亡277人, 失踪4人，是我国迄今为止造成死亡人数最 多的尾矿库溃坝事故。
尾矿库稳定性分析勘察报告
×××××××××××××有限责任公司×××尾矿堆积坝稳定性评价岩土工程勘察报告×××××××××××有限公司2007年7月1日目录文字部分1 前言 (1)1。
1 工程概况 (1)1。
2 勘察技术要求 (1)1。
3 勘察工作执行的主要技术标准 (2)1.4 勘察方法及完成工作量 (2)1.4.1 工程地质测绘 (2)1.4。
2 钻探 (2)1。
4。
3 取土试样 (2)1.4。
4 原位测试 (3)1.5有关说明 (3)2 场地工程地质条件 (4)2.1 地形及地貌 (4)2.2 区域地层 (5)2。
3 区域地质构造 (5)3 堆场工程地质条件 (5)3。
1 堆场形态 (5)3。
2 堆积方式 (5)3。
3 堆场地层 (5)3.4 不良地质作用 (6)4 拦洪坝场地工程地质条件 (6)5 物理力学性质指标 (7)5。
1 尾矿土的物理力学性质指标 (7)5.2 尾矿土的抗剪强度指标 (7)5。
3 标准贯入试验锤击数 (7)5。
4 重型动力触探试验代表值 (8)5。
5 渗透性 (8)6 场地水、土对建材腐蚀性评价 (8)7 场地地震效应 (9)7。
1 尾矿坝分级及场地分类 (9)7.2 地震动参数 (9)7。
3 地震液化和震陷 (9)8 堆场坝体稳定性分析与计算 (9)8.1 尾矿坝现状分析 (9)8.2 尾矿坝渗流分析 (10)8.3 尾矿坝稳定性评价 (10)8.4 尾矿坝加高排渗措施 (13)9 结论及建议 (14)附件:岩土工程勘察任务委托书图表部分1 前言***＊*＊＊****＊＊有限责任公司*＊*尾矿堆积坝稳定性评价岩土工程勘察工作，是根据该公司提出的岩土工程勘察任务委托书技术要求，并受**＊*＊****有限责任公司委托，由我院于2007年6月完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节前言一、工程概况江西远坑金矿有限责任公司新高坞尾矿库位于选矿厂北东方向约400m。
初期坝坝顶高程为180m，初期坝高27.5m，坝轴线长112m，坝顶宽4m，内边坡为1：2，165.2m标高处设宽1.5m的马道，下游坝坡为马道标高之上为1:1.6，马道之下为1:4。
坝面采用草皮护坡，坝前设置碎石排水层、土工布反滤层。
至今尾矿堆积的最大高程已达175.8m。
受江西远坑金矿有限责任公司委托，我司承担该尾矿库稳定性评价任务，并进行稳定性分析验算。
二、本次工程勘察的技术要求1、查明尾矿坝（初期坝）及堆积尾砂各土层分布情况，提供各土层的天然含水量、密度、颗分、比重、液限、塑限、渗透系数、抗剪强度物理力学性质指标。
2、勘察到的不良地质现象提出推荐的处理方案。
3、查明尾矿库的尾砂沉积分布规律4、查明尾矿堆积体的组成、密实程度及沉积条件。
5、查明尾矿堆积体及初期坝坝体是否存在软弱夹层。
6、查明勘探期间浸润线的位置。
7、查明尾矿库现有排洪系统的结构型式、断面尺寸、平面布置及各土层常规物理力学指标。
三、本次工程勘察的勘察依据1、《岩土工程勘察技术规范》（YS5202-2004）2、《岩土工程勘察规范》（GB50021-2001）（2009年版）3、《原状土取样技术标准》（JGJ89-92）4、《建筑工程地质勘探与取样技术规程》（JGJ/T87-2012）5、《土工试验方法标准》（GB/T50123-1999）6、《上游法尾矿堆积坝岩土工程地质勘察规范》（YBJ11-86）第二节勘察工作及评述根据工程现状及以往同类工程经验，本次勘察的目的是为了查明尾矿堆积体的组成，土层的结构及相应的物理力学性质，验证现尾矿坝的稳定性。
按设计要求，本次施工勘探孔6个。
钻孔布设见新高坞尾矿库工程勘察钻孔平面布置示意图，完成的主要工作量见表2-1。
主要工作量汇总表表2-1一、勘探施工本次钻孔施工采用XY—100型钻机，采用冲击回转套管护壁成孔工艺，钻孔开孔孔径φ127mm，终孔φ108mm，现场进行岩性编录。
二、土样的采取钻孔取样采用φ91mm薄壁取样器，采用重锤少击法采取。
共取钻孔样30件，样品取上后，立即进行密封，防止日晒雨淋，并做好防压、防震措施。
三、现场原位测试严格按要求进行标贯试验，共完成11次，试验工作按规范要求进行。
四、土工试验为保证样品的真实性，样品取得后密封，防止日晒雨淋，做好防压、防震措施，并及时送往实验室进行原状尾矿样的各项物理力学性质试验，试验工作量见表2-2试验工作量汇总表表2-2第三节场地工程地质条件一、地形及地貌区内属构造剥蚀低山-丘陵地貌区，山体以北—南走向为主，区内山顶最高点为737.7m，相对高差264.23m。
山坡天然坡度一般20—35○，山坡植被较茂密，山上冲沟发育且切割较深，沟谷中发育有山间小溪流，冲沟的出口部位常分布有冲洪积物。
二、区域地层根据建设区及周边地质调查和区域地质资料综合显示，库区出露地层自老到新为中元古界双桥山群浅变质岩系（Ptsh），岩性为一套浅变质的火山碎屑沉积岩夹少量机性火山熔岩。
新生界第四系全新统冲、洪积层（Q4al-Pl）和残坡积层（Q4el-dl）。
（1）中元古界双桥山群（Ptsh）：岩性为一套浅变质的火山碎屑沉积岩夹少量机性火山熔岩。
（2）第四系全新统残—坡积层（Q4el-dl）及全新统冲积层（Q4al）：残—坡积层（Q4el-dl），棕红色～棕黄色，粉质粘土、粘土碎石组成，可塑—硬塑，局部地段硬塑—坚硬，分布于评估区及拟建区山脊和山顶，山坡和山麓，富含植物根系。
冲、洪积层（Q4 al-Pl），该层分布于冲沟中，黄褐色，上部为粘土、粉质粘土、亚砂土，软塑～可塑；下部为砂砾石层，稍密。
三、区域地质构造与地震库区在区域构造上处在杨子准地台江南台隆的东南缘，南东侧与钱塘台拗相邻，定位于赣东北韧性剪切蛇绿岩性构造混杂带中心带上盘金山韧性推覆变形带中。
库区内未见断层及岩浆岩分布，地质构造简单。
根据《中国地震烈度区划图》（1/400万）和《江西省地震动参数区划图》（2003年），德兴市地处地震参数<0.05g，基本地震烈度小于6度，区域稳定性较好。
四、堆场工程地质条件1、堆场形态尾矿库初期坝为风化料土坝。
沟谷横断面呈“V”字型。
本工程只有初期坝，无堆积子坝。
初期坝坝顶标高约180m，最终堆积滩顶标高180.0m。
库内滩面呈西南高北东低；坝面植被较好，植被以人工植草皮为主。
2、堆场地层据勘探揭露，场地内尾矿堆积物总体规律是：颗粒组成自坝体附近向尾矿库内由粗变细。
上部颗粒较粗，为尾矿砂，下部颗粒变细，为尾矿土，薄层夹层现象较为普遍。
库区各土层野外特征描述如下：2.1尾细砂（Q4ml）：褐灰色，稍湿～湿，结构稍密，含较多细砂夹层，厚度薄，大多在10cm左右，偶见粉土夹层。
2.2尾粉砂（Q4ml）：褐灰色，稍湿～湿，结构稍密，含较多粉土夹层，厚度薄，大多在10cm左右，偶见矿泥或中砂夹层。
2.3尾粉土（Q4ml）：褐灰色，湿，结构稍密，略有砂感，偶见粉砂和矿泥夹层。
2.4素填土（Q4ml）：初期坝体，主要由黄褐色粘性土和碎石组成，上部碎石含量较高，往下呈依次减少趋势，底部基本为粘性土，稍湿。
2.5残积土（Q2del）：棕红色～棕黄色，粉质粘土、粘土碎石组成，可塑-硬塑。
2.6强风化板岩（Pt）：褐黄色至褐红色，原岩组织结构大部分破坏，遇水易软化，裂隙发育，裂隙中见褐黑色铁锰质氧化物。
2.7中风化板岩（Pt）：褐灰色，原岩组织结构部分破坏，风化裂隙较发育，岩芯较破碎，岩芯多呈短柱状、块状。
3、不良地质现象及地质作用根据钻探及现场踏勘，未发现有不良地质现象及地质作用。
五、排洪系统尾矿坝排洪采用双格排水斜槽+连接井+排洪隧洞系统：双格排水斜槽：C20钢筋混凝土结构，矩形断面2×1.0×1.4（m2）槽身侧壁和底板厚度均为300mm，排水斜槽总长109.5m。
斜槽采用拱形盖板，壁厚120mm，每块拱板宽度为200mm，封板封堵后，其上平铺一层无纺土工布。
连接井：密封连接井，连接排洪隧道和斜槽，C20钢筋混凝土结构，连接井内径3.0m，外径4.0m，井高4.45m。
排洪隧洞为城门洞型横断面，纵坡0.015，隧洞高1.80m，宽1.5m。
排洪隧道出口接消力池，矩形断面B×H=2.0×1.8（m2），长6.0m。
第四节尾矿沉积特征及沉积层次一、尾矿排放方式该尾矿库采用的是分散放矿形式，尾矿浆直接由选厂自流送往尾矿库，由尾矿库管理人员根据尾矿在库内堆积情况分组轮流排放。
二、尾矿沉积过程当尾矿浆入库后，在滩面上形成蛇曲状、网状流沟，尔后扩展成扇形面漫流。
流动过程中，尾矿浆流速由快而慢，流散面由小而大，因而尾矿颗粒由粗到细沿流动面沉积，形成冲积滩，未沉积的细微颗粒流入水面区，入水后流速骤减，细颗粒得以沉积，形成水下沉积坡，悬浮物则在更远处沉积。
三、堆积尾矿分类为满足地质上对尾矿堆积体按类分层的需要，对每一个试样都进行了全粒级的颗粒组成分析，最小粒径测至0.075mm。
对可塑样品，都进行了塑性界限含水量测试。
据此，按《岩土工程勘察技术规范》（YS5202-2004）规定，分类标准见表4-1。
尾矿分类表4-1注：定名时应根据颗粒级配由大到小以最先符合者确定。
四、各类尾矿的颗粒组成根据本次勘察的土工实验结果的统计分析，颗粒分布见表4-2，结果表明选厂原矿的破碎粒度较细。
从颗分结果看，依次为尾细砂、尾粉砂和尾粉土。
堆积尾矿颗粒组成统计表表4-2以下为各类尾砂的颗粒组成及分布情况。
尾细砂：以0.5-0.25mm中、粗粒砂为主体，其次为0.25-0.075mm，小于0.075mm的含量很少，本层见库区各钻孔中。
尾粉砂：以0.5-0.075mm中、粗、细粒砂为主体，其次为小于0.075mm的粉粒，粘粒含量很少，本层见库区各钻孔中。
尾粉土：大于0.25mm的中、粗砂粒很少，0.25-0.075mm细粒砂也较少，主要以粉粒为主，粘粒次之，本层见库区各钻孔中。
五、尾矿沉积特征根据钻孔取样、土工试验成果及原位测试成果，库内尾矿可划分为尾细砂层、尾粉砂层、尾粉土层三个层次，呈层状、似层状产出。
从剖面图可以看出，尾砂由浅至深，从坝区到库区内，基本上为尾细砂—尾粉砂—尾粉土。
尾砂颗粒由粗到细，符合放矿形式形成的沉积规律。
第五节尾矿的一般物理力学性质一、基本物理力学性质据测试资料，天然状态下尾砂和初期坝的物理性质见表5-1堆积尾矿物理性质指标统计表表5-1二、堆积尾矿抗剪强度、透水性及压缩性抗剪强度：指土在外力作用下抗剪切滑动的极限强度，可以认为是由颗粒间的内摩擦力以及由胶结物和束缚水膜的分子引力所造成的粘聚力所组成，本次的实验方法为快剪和固结快剪；透水性：指当水力梯度等于1时的渗透系数。
各强度指标见表5-2。
统计指标说明：抗剪强度，与同一类自然沉积土比较，砂土和粉土的抗剪强度参数都显著高一些，因为堆积尾矿主要是原矿经人工破碎的岩粉或碎屑，颗粒较多棱角，这是很正常的。
渗透系数主要在实验室使用原状土样，以变水头渗透仪测出，少部分松散砂土，也使用土样管法测出天然密度下的渗透系数值。
所有渗透系数均已校正成温度20o C的标准值，所有试验指标都是垂直层面的渗透系数值。
尾矿库各层的K20值不稳定，变化幅度很大，相差好几个数量级，主要因为试件中存在微薄夹层的复杂因素。
从试验指标看到，本库堆积尾矿层中，尾细砂的a v100-200值0.14-0.26Mpa-1，尾粉砂的a v100-200值0.12-0.26Mpa-1，尾粉土av100-200值0.15-0.20Mpa-1。
以αv100-200判断，尾细砂、尾粉砂和尾粉土属中压缩性土。
堆积尾矿的力学性质指标统计表表5-2第六节原位测试试验堆积尾砂勘察孔中进行了标准贯入试验，所得数据成果统计表见表6-1。
现场原位测试成果统计表表6－1从测试数据可以看出土层的击数基本上随孔深增加而增大，从初期坝到沉积滩击数减少，这与尾矿堆积的深度和时间有关，尾矿堆积时间越长，深度越深，尾矿就越密实，反之就越松散。
根据标贯试验，尾矿砂基本上属松散～稍密状态。
第七节尾矿库水文地质特征一、库区及周边气象水文地质条件本区属亚热带气候，春秋雨季短，夏冬两季长。
受海洋性影响，春夏多雨，秋冬干燥。
年平均降雨量1946.8mm，昼夜最大降雨量262.2mm。
年蒸发量1317.9mm,平均相对湿度81%，雨水集中于春季和夏初。
夏末秋初有间歇性雷阵雨，历年平均气温17.1,一月平均气温4.7,七月平均气温28.6，极端最低气温9.6。
一年中无霜期为252天，春夏两季以东南风为主，最大风速24m/s，秋冬两季以西北风为主，最大风速21m/s，本区经济以矿业、林业、水稻为主。
