数字交流毫伏表使用
!数字交流毫伏表使用
11
二、用通道B测量信号怎么办？
按下自动键，等待几秒即出现结果
12
二、用通道B测量信号怎么办？
此时测量的是B通道的信号
13
有效值 Vrms
信号波形 正弦波 正弦波 正弦波 正弦波 正弦波 正弦波
注意峰峰值与有效 值的区别！！！
信号幅度 0.5Vrms 0.5Vpp 1.2Vpp 0.6Vrms 0.6Vpp 1.5 Vpp 信号频率 500Hz 500 Hz 8 K Hz 10K Hz 10K Hz 45 K Hz

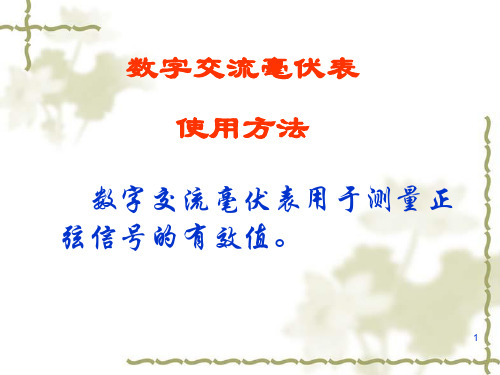

数字交流毫伏表 使用方法
数字交流毫伏表用于测量正 弦信号的有效值。
1
数字交流毫伏表外形
2
用什么线？
用右边抽屉里的导线
3
红夹子与内芯连通
黑夹子与外壳连通
4
老师边讲解,大家 边练习,做笔记
不同颜色的不要 接触,小心短路!!!
5
将信号 源重启, 用两根 信号线, 分别连 接到毫 伏表和 信号源
相同颜色的接 在一起
6
一、面板介绍
输入通道A
输入通道B
电源开关
7
功能键选择
一、简单使用方法介绍
开机后默认测量 信号从通道A输入
打开电源
按下“自动”键，等待几秒后即出 现结果
8
测的是A通道的信号
测量结果为信号的有效值
9
二、用通道B测量信号怎么办？
信号线从B通道输入
10
二、用通道B测量信号怎么办？
按下B键，打开B通道
峰峰值 Vpp
交流毫伏表 测量值 (有效值 Vrms)
14
ห้องสมุดไป่ตู้
优利德仪器 UT630 说明书
序 言尊敬的用户：您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
目 录项 目 页一、 简 介二、 开箱检查三、 概述1.概述2.技术指标3.使用注意事项四、 面板操作说明1.前面板操作说明2.后面板操作说明3.基本操作说明五、 联机功能（UT632）六、 保养与维修1.保养与维修2.保修2 2 2 2 2 3 4 4 5 6 6 6 6 61一、简 介感谢您购买我公司的产品！为了确保您正确使用本仪器，获得最佳的测试性能，建议在使用本仪器前详细阅读本说明书。
阅毕，请保存好说明书。
该毫伏表是根据严格的质量控制标准生产，对元器件进行全面筛选老化，且通过了一系列的性能测试，环境测试及安规测试，保证你放心安全地使用。
在规定的工作环境中能够处于最佳工作状态。
二、开箱检查检查产品的外观是否有破损、刮伤等。
包装箱的内容如下所述。
如果内容不符或者仪器有损坏，请与本公司最近的销售服务处联系。
提供标准零部件如下：UT630双路数字交流毫伏表 1台三芯电源线 1根说明本 1本保险丝0. 5A 2只Q9双夹线 2根上位机安装光碟（UT632） 1张USB标准打印机线（UT632） 2根三、概 述1.概述UT630双通道数显交流毫伏表分为 UT631、UT632 （带数据传输）两种型号，此系列毫伏表具有测量电压频率范围宽，输入阻抗高（≥10ΜΩ），电压测量范围宽，分辨率高（1μV）且测量精度高的优点。
可广泛应用于工厂、试验室、科研单位、部队及学校。
2.技术指标1）测量电压范围：400μV~400V，分辨率1μV，四位 LCD数显，最大显示4040。
分六个量程：4mV、40mV、400mV、4V、40V、400V。
数字交流毫伏表安全操作及保养规程
数字交流毫伏表安全操作及保养规程引言数字交流毫伏表是一种广泛使用的仪器，可以用于测量电压、电流、电阻等参数。
在正确使用和保养的情况下，可以确保安全有效地进行电气测量工作。
本文将介绍数字交流毫伏表的安全操作和保养规程，以确保正确使用和维护数字交流毫伏表。
安全操作规程检查仪器与环境在使用数字交流毫伏表之前，需要对仪器及其周围的环境进行检查。
1.检查数字交流毫伏表是否正常工作。
确保所有按键和指示灯都处于正常状态。
2.根据测量需要，选择正确的量程。
如果测量值超出量程，则可能对仪器造成损害。
3.检查电源是否正常，并确保其符合型号标识的电压和频率要求。
4.确保数字交流毫伏表在无水、无火、无腐蚀性气体和充足的通风条件下使用。
连接仪器与电路在连接数字交流毫伏表之前，请确保仪器的电源已关闭，并检查电路以及电路中的元件。
1.如果需要在高电压和高电流条件下工作，请使用适当的专业仪器进行测量。
数字交流毫伏表应该只在低电压和低电流条件下工作。
2.确保电路没有漏电或短路，并且与数字交流毫伏表连接正确。
3.如果需要，使用正确的夹具或插头来连接电路和数字交流毫伏表，以确保安全可靠。
启动仪器与测量在连接仪器与电路之后，请按照以下步骤启动数字交流毫伏表并进行测量。
1.打开数字交流毫伏表的电源，并确保电源指示灯亮起。
2.按照仪器操作说明进行测量。
请注意，不要用手直接触摸被测电路或电路元件，以免触电危险或烧伤。
3.测量完成后，请关闭数字交流毫伏表的电源，以及具有电源的被测电路的电源。
停止与维护仪器保养和保持数字交流毫伏表的正常运行，可以最大限度地延长使用寿命并确保准确性。
在停止使用数字交流毫伏表之前，请按以下步骤执行维护操作。
1.将数字交流毫伏表的电源关闭，并拔掉电源线。
2.用干净柔软的布擦拭仪器表面，去除污垢和油脂。
3.将数字交流毫伏表存放在干燥通风的地方，并远离高温、潮湿和阳光直射。
保养规程数字交流毫伏表是一种灵敏的电气检测仪器，需要正确的保养操作才能确保其正常工作。
交流毫伏表

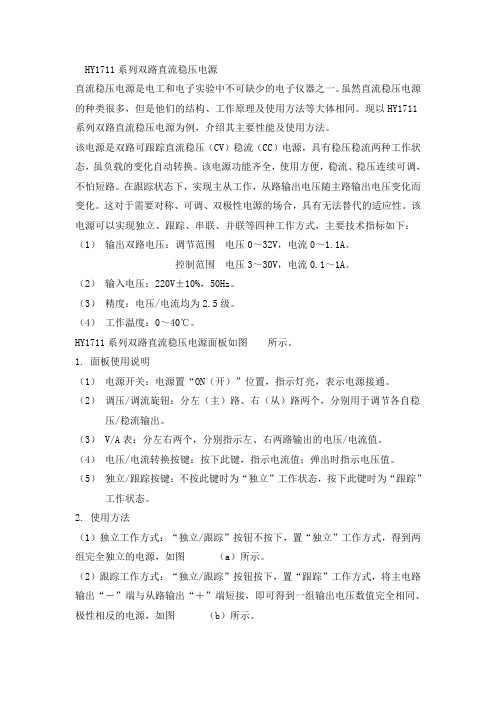

HY1711系列双路直流稳压电源直流稳压电源是电工和电子实验中不可缺少的电子仪器之一。
