(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920517010.0(22)申请日 2019.04.15(73)专利权人 江西省新干县华兴箱包有限公司地址 331300 江西省吉安市新干县城南工业区(72)发明人 李水鹏 (74)专利代理机构 南昌迈恩知识产权代理事务所(普通合伙) 36139代理人 吕道锋(51)Int.Cl.B21D 43/00(2006.01)B21D 28/34(2006.01)(54)实用新型名称一种用于加工箱包的冲孔装置(57)摘要本实用新型提供了一种用于加工箱包的冲孔装置，包括放置拉杆用的基板，该基本的顶面凹陷地设有呈十字交叉型的横滑槽和纵滑槽，其特征在于：所述横滑槽内滑动连接有一夹持件a 的滑块a，位于横滑槽的上方且与所述基板的顶面上连接有一立架，所述立架上活动地套接有两相同的夹持件a，各夹持件a包括与立架活动连接的卡块、与卡块可转动连接地上支撑柱a，所述上支撑柱a的顶部固定连接有一手轮，下部设有外螺纹并通过螺纹连接有下支撑柱a，所述下支撑柱a从顶部中央设有一与下支撑柱a的轴线平行的腔道，腔道周壁上设有与上支撑柱a适配的内螺纹，且所述下支撑柱a的下部外周活动地套接有一卡环，底部连接有一滑块a。
权利要求书1页 说明书3页 附图3页CN 209902094 U 2020.01.07C N 209902094U权 利 要 求 书1/1页CN 209902094 U1.一种用于加工箱包的冲孔装置，包括放置拉杆用的基板，该基本的顶面凹陷地设有呈十字交叉型的横滑槽和纵滑槽，其特征在于：所述横滑槽内滑动连接有一夹持件a的滑块a，位于横滑槽的上方且与所述基板的顶面上连接有一立架，所述立架上活动地套接有两相同的夹持件a，各夹持件a包括与立架活动连接的卡块、与卡块可转动连接地上支撑柱a，所述上支撑柱a的顶部固定连接有一手轮，下部设有外螺纹并通过螺纹连接有下支撑柱a，所述下支撑柱a从顶部中央设有一与下支撑柱a的轴线平行的腔道，腔道周壁上设有与上支撑柱a适配的内螺纹，且所述下支撑柱a的下部外周活动地套接有一卡环，底部连接有一滑块a，所述卡环的两侧各延伸有一凸块，两凸块上对称地分别铰连有一连杆；所述纵滑槽上滑动连接有一夹持件b的滑块b，所述夹持件b包括一呈“[”型的支架，所述支架的顶部通过轴承可转动地连接有一上支撑柱b，底部设有一滑块b，侧壁中部设有一空腔，所述上支撑柱b 的顶部连接有一手轮b，下部外周设有外螺纹并通过螺纹连接有一下支撑柱b，所述下支撑柱b从顶部中央设有一与下支撑柱b的轴线平行的腔道，腔道周壁上设有与上支撑柱b适配的内螺纹，且所述下支撑柱b的底部与一卡片顶面的中央固定连接，所述卡片一侧与空腔侧壁滑动连接。
【CN209736415U】一种金属片料自动定位送料冲压装置【专利】

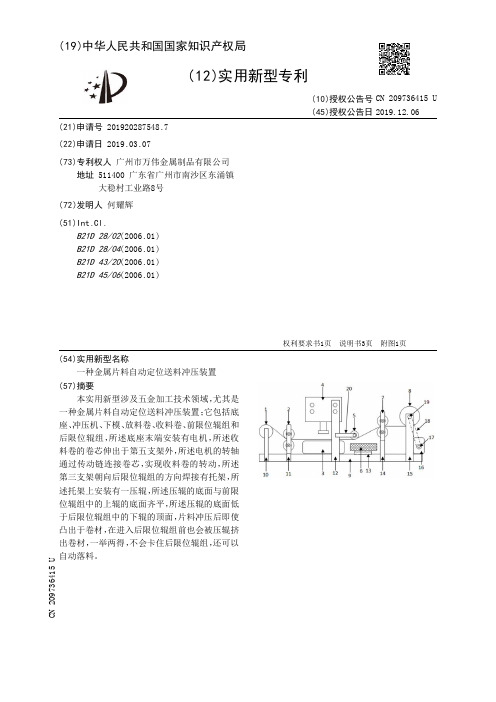

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920287548.7(22)申请日 2019.03.07(73)专利权人 广州市万伟金属制品有限公司地址 511400 广东省广州市南沙区东涌镇大稳村工业路8号(72)发明人 何耀辉 (51)Int.Cl.B21D 28/02(2006.01)B21D 28/04(2006.01)B21D 43/20(2006.01)B21D 45/06(2006.01)(54)实用新型名称一种金属片料自动定位送料冲压装置(57)摘要本实用新型涉及五金加工技术领域，尤其是一种金属片料自动定位送料冲压装置；它包括底座、冲压机、下模、放料卷、收料卷、前限位辊组和后限位辊组，所述底座末端安装有电机，所述收料卷的卷芯伸出于第五支架外，所述电机的转轴通过传动链连接卷芯，实现收料卷的转动，所述第三支架朝向后限位辊组的方向焊接有托架，所述托架上安装有一压辊，所述压辊的底面与前限位辊组中的上辊的底面齐平，所述压辊的底面低于后限位辊组中的下辊的顶面，片料冲压后即使凸出于卷材，在进入后限位辊组前也会被压辊挤出卷材，一举两得，不会卡住后限位辊组，还可以自动落料。
权利要求书1页 说明书3页 附图1页CN 209736415 U 2019.12.06C N 209736415U权 利 要 求 书1/1页CN 209736415 U1.一种金属片料自动定位送料冲压装置，它包括底座、冲压机、下模、放料卷、收料卷、前限位辊组和后限位辊组，其特征在于：底座从前到后依次在两侧焊接有第一支架、第二支架、第三支架、第四支架和第五支架，两个第一支架共同安装放料卷，两个第二支架共同安装前限位辊组，两个第三支架共同安装冲压机，两个第四支架共同安装后限位辊组，两个第五支架共同安装收料卷，所述底座上且位于冲压机下方的位置上安装有下模，所述底座顶面位于冲压机与后限位辊组之间的位置上粘附有一块压敏胶块，所述压敏胶块上放置有一塑料筐，所述底座末端安装有电机，所述收料卷的卷芯伸出于第五支架外，所述电机的转轴通过传动链连接卷芯，实现收料卷的转动，所述第三支架朝向后限位辊组的方向焊接有托架，所述托架上安装有一压辊，所述压辊的底面与前限位辊组中的上辊的底面齐平，所述压辊的底面低于后限位辊组中的下辊的顶面。
【CN209480048U】一种注塑产品分拣机用装箱装置【专利】

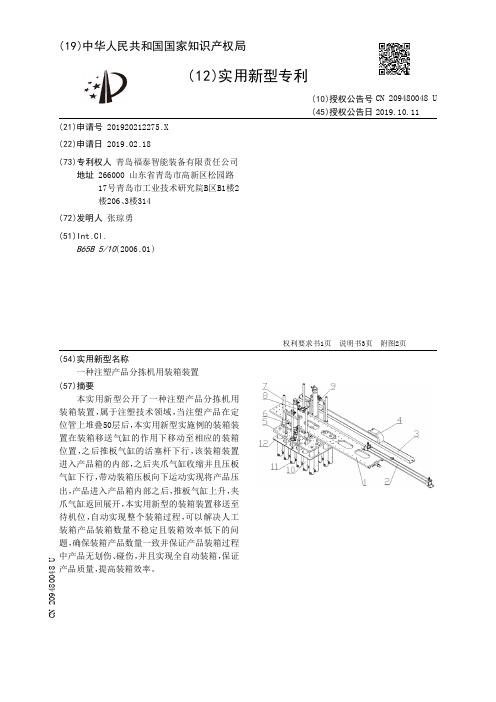

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920212275.X(22)申请日 2019.02.18(73)专利权人 青岛福泰智能装备有限责任公司地址 266000 山东省青岛市高新区松园路17号青岛市工业技术研究院B区B1楼2楼206、3楼314(72)发明人 张琼勇 (51)Int.Cl.B65B 5/10(2006.01)(54)实用新型名称一种注塑产品分拣机用装箱装置(57)摘要本实用新型公开了一种注塑产品分拣机用装箱装置，属于注塑技术领域，当注塑产品在定位管上堆叠50层后，本实用新型实施例的装箱装置在装箱移送气缸的作用下移动至相应的装箱位置，之后推板气缸的活塞杆下行，该装箱装置进入产品箱的内部，之后夹爪气缸收缩并且压板气缸下行，带动装箱压板向下运动实现将产品压出，产品进入产品箱内部之后，推板气缸上升，夹爪气缸返回展开，本实用新型的装箱装置移送至待机位，自动实现整个装箱过程，可以解决人工装箱产品装箱数量不稳定且装箱效率低下的问题，确保装箱产品数量一致并保证产品装箱过程中产品无划伤、碰伤，并且实现全自动装箱，保证产品质量，提高装箱效率。
权利要求书1页 说明书3页 附图2页CN 209480048 U 2019.10.11C N 209480048U权 利 要 求 书1/1页CN 209480048 U1.一种注塑产品分拣机用装箱装置，其特征在于，所述装箱装置包括装箱机构固定板、固定在所述装箱机构固定板上的装箱移送气缸、拖链钣金、滑动安装在所述拖链钣金上的拖链、安装在所述装箱机构固定板下方的装箱推板、固定在所述装箱推板上的装箱压板导杆和装箱推板导杆、推板气缸和压板气缸、固定在所述装箱推板下方的定位管、固定在所述定位管下端的夹爪气缸、套设在所述定位管上的装箱压板，其中，所述装箱压板导杆和所述装箱推板导杆分别位于所述装箱机构固定板的两侧，所述推板气缸和所述压板气缸分别位于所述装箱机构固定板的两侧。
【CN209792462U】一种冲压模具中的吹气装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920521740.8(22)申请日 2019.04.17(73)专利权人 珀尔曼机电（昆山）有限公司地址 215321 江苏省苏州市昆山市张浦镇横贯泾路508-8号(72)发明人 刘毅 (74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林(51)Int.Cl.B21D 45/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种冲压模具中的吹气装置(57)摘要本实用新型公开了一种冲压模具中的吹气装置，包括上模板和下模板，所述上模板设置垂直于分型面的冲头孔，所述冲头孔沿冲压方向向外设置入子孔，所述入子孔的内端连接气道，所述气道连接气管，所述气管连接电磁阀，所述下模板对应于入子孔处设有垂直于分型面的废料排出孔，所述废料排出孔的直径大于入子孔直径。
本实用新型对上模板的入子穿孔，通过电磁阀控制，当模具的上、下模板闭合时，电磁阀开启使气流通过入子孔吹入废料排出孔，将废料吹走，确保模具内清洁无杂质，其结构简单，易于加工制造，模具的制造成本低，废料清除可靠。
权利要求书1页 说明书2页 附图1页CN 209792462 U 2019.12.17C N 209792462U权 利 要 求 书1/1页CN 209792462 U1.一种冲压模具中的吹气装置，其特征在于，包括上模板(5)和下模板(6)，所述上模板(5)设置垂直于分型面的冲头孔，所述冲头孔沿冲压方向向外设置入子孔(3)，所述入子孔(3)的内端连接气道(7)，所述气道(7)连接气管(2)，所述气管(2)连接电磁阀(1)，所述下模板(6)对应于入子孔(3)处设有垂直于分型面的废料排出孔(4)，所述废料排出孔(4)的直径大于入子孔(3)直径。
2.根据权利要求1所述的一种冲压模具中的吹气装置，其特征在于，所述上模板(5)由多块模板组合而成。
【CN209736092U】多层分拣机【专利】

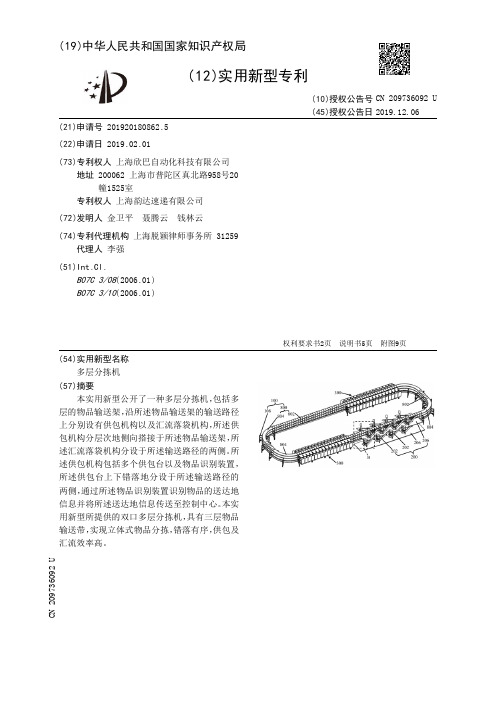

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920180862.5(22)申请日 2019.02.01(73)专利权人 上海欣巴自动化科技有限公司地址 200062 上海市普陀区真北路958号20幢1525室专利权人 上海韵达速递有限公司(72)发明人 金卫平 聂腾云 钱林云 (74)专利代理机构 上海脱颖律师事务所 31259代理人 李强(51)Int.Cl.B07C 3/08(2006.01)B07C 3/10(2006.01)(54)实用新型名称多层分拣机(57)摘要本实用新型公开了一种多层分拣机，包括多层的物品输送架，沿所述物品输送架的输送路径上分别设有供包机构以及汇流落袋机构，所述供包机构分层次地侧向搭接于所述物品输送架，所述汇流落袋机构分设于所述输送路径的两侧。
所述供包机构包括多个供包台以及物品识别装置，所述供包台上下错落地分设于所述输送路径的两侧，通过所述物品识别装置识别物品的送达地信息并将所述送达地信息传送至控制中心。
本实用新型所提供的双口多层分拣机，具有三层物品输送带，实现立体式物品分拣，错落有序，供包及汇流效率高。
权利要求书2页 说明书5页 附图9页CN 209736092 U 2019.12.06C N 209736092U权 利 要 求 书1/2页CN 209736092 U1.一种多层分拣机，其特征在于，包括物品输送架，沿所述物品输送架的输送路径上分别设有供包机构以及汇流落袋机构，所述供包机构分层次地侧向搭接于所述物品输送架，所述汇流落袋机构分设于所述输送路径的两侧。
2.根据权利要求1所述的多层分拣机，其特征在于，所述供包机构包括多个供包台以及物品识别装置，所述供包台上下错落地分设于所述输送路径的两侧，通过所述物品识别装置识别物品的送达地信息并将所述送达地信息传送至控制中心。
3.根据权利要求2所述的多层分拣机，其特征在于，所述物品输送架上具有至少三层物品输送带，每层物品输送带均包括沿所述输送路径行进的侧向分拣段以及连续段，所述侧向分拣段包括多个相互紧挨的侧分块，每个所述侧分块可沿所述输送路径的两侧作动地设置。
【CN209935276U】智能化自动分拣系统【专利】

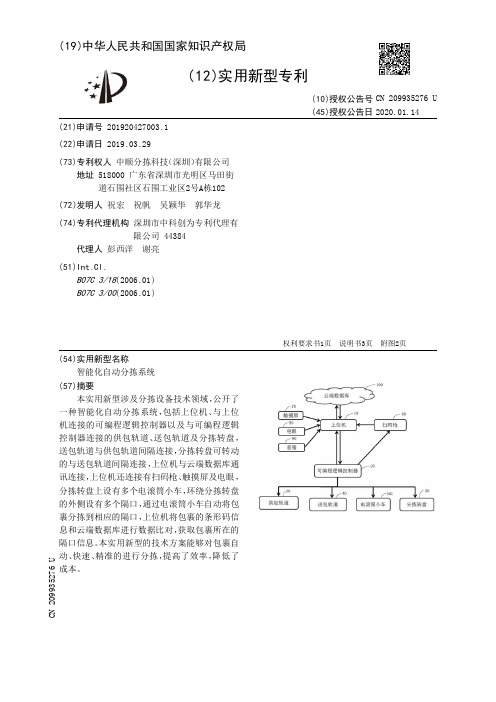

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920427003.1(22)申请日 2019.03.29(73)专利权人 中顺分拣科技（深圳）有限公司地址 518000 广东省深圳市光明区马田街道石围社区石围工业区2号A栋102(72)发明人 祝宏 祝帆 吴颖华 郭华龙 (74)专利代理机构 深圳市中科创为专利代理有限公司 44384代理人 彭西洋 谢亮(51)Int.Cl.B07C 3/18(2006.01)B07C 3/00(2006.01)(54)实用新型名称智能化自动分拣系统(57)摘要本实用新型涉及分拣设备技术领域，公开了一种智能化自动分拣系统，包括上位机、与上位机连接的可编程逻辑控制器以及与可编程逻辑控制器连接的供包轨道、送包轨道及分拣转盘，送包轨道与供包轨道间隔连接，分拣转盘可转动的与送包轨道间隔连接，上位机与云端数据库通讯连接，上位机还连接有扫码枪、触摸屏及电眼，分拣转盘上设有多个电滚筒小车，环绕分拣转盘的外侧设有多个隔口，通过电滚筒小车自动将包裹分拣到相应的隔口，上位机将包裹的条形码信息和云端数据库进行数据比对，获取包裹所在的隔口信息。
本实用新型的技术方案能够对包裹自动、快速、精准的进行分拣，提高了效率，降低了成本。
权利要求书1页 说明书3页 附图2页CN 209935276 U 2020.01.14C N 209935276U权 利 要 求 书1/1页CN 209935276 U1.一种智能化自动分拣系统，其特征在于，包括上位机、与所述上位机连接的可编程逻辑控制器以及与所述可编程逻辑控制器连接的供包轨道、送包轨道及分拣转盘，所述送包轨道与供包轨道间隔连接，所述分拣转盘可转动的与所述送包轨道间隔连接，所述上位机与云端数据库通讯连接，所述上位机还连接有扫码枪、触摸屏及电眼，所述电眼和扫码枪分别设置在所述送包轨道与供包轨道连接处的下方和上方，分别用以检测包裹的位置及读取包裹的条形码信息，所述触摸屏用于进行系统和程序参数设置，显示当前设备状态，所述分拣转盘上设有多个电滚筒小车，环绕所述分拣转盘的外侧设有多个隔口，通过所述电滚筒小车自动将包裹分拣到相应的隔口，所述上位机将包裹的条形码信息和所述云端数据库进行数据比对，以获取包裹所在的隔口信息。
【CN209753847U】一种可自动偏移的冲压机床钢带送料机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920494452.8(22)申请日 2019.04.12(73)专利权人 无锡苏明达科技有限公司地址 214213 江苏省无锡市宜兴市屺亭工业集中区创业路8号(72)发明人 程健 钮学新 (74)专利代理机构 北京栈桥知识产权代理事务所(普通合伙) 11670代理人 刘亚娟(51)Int.Cl.B21D 43/11(2006.01)B21D 35/00(2006.01)(54)实用新型名称一种可自动偏移的冲压机床钢带送料机(57)摘要本实用新型公开了一种可自动偏移的冲压机床钢带送料机，包括支架座、承杆、板料卷、冲压装置、出料卡槽、伺服电机和PLC控制器，支架座固定设置在水平地面上，承杆依次水平安装在支架座的上端，板料卷滑动套接在第一承杆上，冲压装置固定套接在第二承杆上，冲压装置包括冲压电机、冲压辊、升降装置和固定辊，出料卡槽活动套接在第三承杆上，出料卡槽包括承接板和伸缩夹，伺服电机设置在支架座右侧，伺服电机通过丝杆分别与板料卷、冲压装置、出料卡槽的右侧面固定连接，PLC控制器通过连接杆设置在支架座右侧上方。
总之，本实用新型具有结构新颖、调节方便、安全高效等优点。
权利要求书1页 说明书3页 附图2页CN 209753847 U 2019.12.10C N 209753847U权 利 要 求 书1/1页CN 209753847 U1.一种可自动偏移的冲压机床钢带送料机，其特征在于，主要包括支架座(1)、承杆(2)、板料卷(3)、冲压装置(4)、出料卡槽(5)、伺服电机(6)和PLC控制器(7)，所述支架座(1)固定设置在水平地面上，所述承杆(2)包括第一承杆(21)、第二承杆(22)和第三承杆(23)，所述第一承杆(21)、第二承杆(22)和第三承杆(23)依次水平安装在支架座(1)的上端，所述板料卷(3)滑动套接在第一承杆(21)上，所述冲压装置(4)固定套接在第二承杆(22)上，冲压装置(4)包括冲压电机(41)、冲压辊(42)、升降装置(43)和固定辊(44)，所述冲压电机(41)共有两个，分别设置在冲压装置(4)内部左右两侧，所述冲压辊(42)两端分别与两个冲压电机(41)内侧的输出端水平固定连接，所述升降装置(43)共有两个，分别设置在两个冲压电机(41)下方的冲压装置(4)内底部，所述固定辊(44)水平安装在冲压辊(42)上方的冲压装置(4)内部两侧，所述出料卡槽(5)活动套接在第三承杆(23)上，出料卡槽(5)包括承接板(51)和伸缩夹(52)，所述承接板(51)倾斜设置在冲压装置(4)的出料口下方，所述伸缩夹(52)包括伸缩电机(521)、伸缩臂(522)和夹板(523)，所述伸缩电机(521)设置在承接板(51)的下方，所述伸缩臂(522)共有两个，分别连接在伸缩电机(521)左右两侧的输出轴上，所述夹板(523)垂直固定在伸缩臂(522)的远端，所述伺服电机(6)设置在支架座(1)右侧，伺服电机(6)通过丝杆(8)分别与板料卷(3)、冲压装置(4)、出料卡槽(5)的右侧面固定连接，所述PLC控制器(7)通过连接杆设置在支架座(1)右侧上方，PLC控制器(7)分别与冲压电机(41)、升降装置(43)、伸缩电机(521)、伺服电机(6)电性连接。
【CN209969437U】一种半自动冲床模具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920478546.6(22)申请日 2019.03.30(73)专利权人 山东康桥实业有限公司地址 264000 山东省烟台市招远市辛庄镇金海大道888号
(72)发明人 康卫益 (51)Int.Cl.B21D 55/00(2006.01)
B21D 37/00(2006.01)
B30B 15/00(2006.01)
(54)实用新型名称一种半自动冲床模具(57)摘要本实用新型公开了一种半自动冲床模具，涉及冲床模具技术领域，包括设备主体，所述设备主体的前端嵌合有主按钮，所述设备主体的上端嵌合有气缸，所述气缸的输出端链接有冲床离合器，所述冲床离合器的输出端套接有模耙，所述模耙的底端焊接有上模板，所述设备主体的下端焊接有下模板，所述下模板的下方设有操作台。本实用新型是在模具和冲床的配合基础上进行改进，由以前的手动模式改为现在的半自动模式，这样可以提高工作效率，减少劳动力，关键技术是模具与冲床的结合，电路与气缸的配合，整个电路的发明与设计，旧技术是手动冲压，现在改为半制动生产，在现在的基础上改为效率更高速度更快的设备。
权利要求书1页 说明书3页 附图2页CN 209969437 U2020.01.21
CN 209969437 U1.一种半自动冲床模具，包括设备主体（2），其特征在于：所述设备主体（2）的前端嵌合有主按钮（3），所述设备主体（2）的上端嵌合有气缸（1），所述气缸（1）的输出端链接有冲床离合器（4），所述冲床离合器（4）的输出端套接有模耙（5），所述模耙（5）的底端焊接有上模板（6），所述设备主体（2）的下端焊接有下模板（11），所述下模板（11）的下方设有操作台（7），所述设备主体（2）的侧面通过螺丝连接有机箱（8），所述机箱（8）的侧面焊接有时间继电器（9），所述时间继电器（9）和机箱（8）之间设有导线（10）。2.根据权利要求1所述的一种半自动冲床模具，其特征在于：所述上模板（6）的顶部以模耙（5）为原点对称开设有一组定位孔（12），所述上模板（6）的底端等距焊接有若干组冲头（13），且冲头（13）上套接有垫板（15）。3.根据权利要求2所述的一种半自动冲床模具，其特征在于：所述下模板（11）的顶部焊接有一对导柱（14），且导柱（14）的位置和定位孔（12）相对应，所述导柱（14）之间设有和冲头（13）数量对等的模芯（16）。4.根据权利要求3所述的一种半自动冲床模具，其特征在于：所述模芯（16）的底端贯穿设有顶杆（18），且顶杆（18）贯穿下模板（11），所述顶杆的末端贴合有触点（20），所述触点（20）的底端设有弹簧（19）。5.根据权利要求4所述的一种半自动冲床模具，其特征在于：所述弹簧（19）的两端对称设有导电片（17），且导电片（17）处于断连状态，所述时间继电器（9）的输入端通过电线和导电片（17）的输出端连接。6.根据权利要求5所述的一种半自动冲床模具，其特征在于：所述触点（20）的上下两端胶合有绝缘垫，且触点（20）的底部两端和导电片（17）在同一条直线上。7.根据权利要求1所述的一种半自动冲床模具，其特征在于：所述操作台（7）上嵌合有至少三组功能不同的按钮，并且所有的按钮通过电线和机箱（8）连接控制。
【CN209953677U】一种冲床落料自动接料装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920601565.3(22)申请日 2019.04.29(73)专利权人 顾海彬地址 214500 江苏省泰州市靖江市靖城镇罗家村褚家圩44号
(72)发明人 顾海彬 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 高志军
(51)Int.Cl.B21D 45/04(2006.01)
(54)实用新型名称一种冲床落料自动接料装置(57)摘要本实用新型公开了一种冲床落料自动接料装置，包括冲头连接块，所述冲头连接块端部安装有前丝杆，所述前丝杆端部连接设有横臂，所述横臂焊接于轴承套，所述轴承套焊接竖臂，轴承内穿主固定轴，所述竖臂端部连接设有后丝杆，所述后丝杆端部连接设有滑块，所述滑块上安装有接料槽，所述滑块底部设有滑轨，所述滑轨上安装有冲床固定轴。本实用新型与现有技术相比的优点在于：能够代替人工，将工件接走，无需工人另外取出工件，加快生产速度，对模具、机床、操作人员，尤其是操作人员，都起到不错的安全保护作用，只需简单的将装置安装在冲床的相应位置就可以完成整个装置的自动接料工作，简单快捷，省时高效，有巨大的市场前景。
权利要求书1页 说明书3页 附图1页CN 209953677 U2020.01.17
CN 209953677 U1.一种冲床落料自动接料装置，包括冲头连接块(1)，其特征在于：所述冲头连接块(1)端部安装有前丝杆(2)，所述前丝杆(2)端部连接设有横臂(3)，所述横臂(3)焊接轴承套，所述轴承套焊接竖臂(4)，轴承内穿主固定轴(5)，所述竖臂(4)端部连接设有后丝杆(6)，所述后丝杆(6)端部连接设有滑块(7)，所述滑块(7)上安装有接料槽(8)，所述滑块(7)底部设有滑轨(9)，所述滑轨(9)上安装有冲床固定轴(10)。2.根据权利要求1所述的一种冲床落料自动接料装置，其特征在于：所述冲床固定轴(10)和主固定轴(5)通过螺栓连接在冲床上，冲床固定轴(10)分别安装在滑轨(9)的两端，主固定轴(5)安装在滑轨(9)上方，滑轨(9)和主固定轴(5)固定即可完成滑块(7)的从动。3.根据权利要求1所述的一种冲床落料自动接料装置，其特征在于：所述接料槽(8)和滑块(7)的固定位置为可调位置，所述滑块(7)的固定处设有螺栓锁紧结构，根据不同的模具调节不同固定位置。4.根据权利要求1所述的一种冲床落料自动接料装置，其特征在于：所述横臂(3)和竖臂(4)通过轴承和轴承套与主固定轴(5)进行连接，横臂(3)和竖臂(4)上钻有适配孔，根据不同的需求进行调节。5.根据权利要求1所述的一种冲床落料自动接料装置，其特征在于：所述接料槽(8)两侧的护板为直角梯形，横截面为凹型。
【CN209796690U】一种半自动自清洗格子网装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920493140.5(22)申请日 2019.04.12(73)专利权人 中天钢铁集团有限公司地址 213000 江苏省常州市中吴大道1号
(72)发明人 杨杰 夏小东 沐浩杰 曾凡波 刘喜华 殳哲君
(74)专利代理机构 常州市英诺创信专利代理事务所(普通合伙) 32258代理人 郑云
(51)Int.Cl.B65G 47/18(2006.01)
B65G 69/00(2006.01)
B65D 88/66(2006.01)
(54)实用新型名称一种半自动自清洗格子网装置(57)摘要本实用新型提供了一种半自动自清洗格子网装置，包括：拦网，所述拦网包括格子网，以及围绕格子网设置且与格子网固定连接的环形外框；位于拦网下方的受料料斗，所述受料料斗与拦网之间间隔距离，且二者之间均匀设置至少3个橡胶弹簧，所述橡胶弹簧的一端与所述环形外框弹性抵接，橡胶弹簧的另一端与所述受料料斗弹性抵接；还包括安装在环形外框上的振动电机底座板和安装在所述振动电机底座板上且用于带动拦网振动的振动电机。受料料斗受料前，打开输送带，打开振动电机，在下料过程中，由于格子网一直处在振动状态，格子网上难以积料；下料结束，依次关闭振动电机、输送带。本实用新型能有效地防止格子网上积料，减轻了操作工的劳动强度。
权利要求书1页 说明书2页 附图1页CN 209796690 U2019.12.17
CN 209796690 U1.一种半自动自清洗格子网装置，其特征在于：包括：拦网，所述拦网包括格子网(3)，以及围绕格子网(3)设置且与格子网(3)固定连接的环形外框(4)；位于拦网下方的受料料斗(9)，所述受料料斗(9)与拦网之间间隔距离，且二者之间均匀设置至少3个橡胶弹簧(7)，所述橡胶弹簧(7)的一端与所述环形外框(4)弹性抵接，橡胶弹簧(7)的另一端与所述受料料斗(9)弹性抵接；还包括安装在环形外框上的振动电机底座板(2)和安装在所述振动电机底座板(2)上且用于带动拦网振动的振动电机(1)。2.根据权利要求1所述的半自动自清洗格子网装置，其特征在于：所述受料料斗(9)的顶部端面上设有环形底座(5)，所述环形底座(5)上均匀设有至少3个下固定板(8-2)，所述下固定板(8-2)上开设有贯穿下固定板上下端面的通孔；所述环形外框(4)上设有与下固定板(8-2)相对的上固定板(8-1)，所述上固定板(8-1)上开设有贯穿上固定板上下端面的通孔；所述橡胶弹簧(7)沿轴向设有通孔，所述橡胶弹簧(7)设于上固定板(8-1)和下固定板(8-2)之间，且三者通过同时活动穿设在上固定板通孔、下固定板通孔及橡胶弹簧通孔中的螺栓连接，所述螺栓配用螺母。3.根据权利要求1所述的半自动自清洗格子网装置，其特征在于：所述环形外框(4)和环形底座(5)的形状、尺寸均相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920434270.1
(22)申请日 2019.04.02
(73)专利权人 青岛恒润达金属制品有限公司
地址 266000 山东省青岛市黄岛区红石崖
办事处崖逄村黄张路北005
(72)发明人 沈万生 华国强
(51)Int.Cl.
B07B 13/16(2006.01)
B07B 13/05(2006.01)
B07B 13/14(2006.01)
(54)实用新型名称一种冲压机的自动分拣装置(57)摘要本实用新型公开了一种冲压机的自动分拣装置，包括冲压机出料口、第一传送装置、第二传送装置、第一收集箱、第二收集箱以及分拣辊，所述冲压机出料口下方设置有第一传送装置，所述第二传送装置位于第一传送装置输出端的上方，所述第一传送装置与第二传送装置之间设有分拣辊，所述第一传送装置和第二传送装置输出端下方分别设置有第一收集箱和第二收集箱，所述分拣辊包括分拣轮、连接杆及夹持片，所述分拣轮活动安装在连接杆上，所述夹持片活动安装在分拣轮上。
本实用新型冲压机自动分拣装置分拣轮间距离可调，对不同尺寸的冲压件均适用，提高了分拣准确度，减轻了操作人员工作量，且结构简单，
实用性强。
权利要求书1页 说明书3页 附图2页CN 209792009 U 2019.12.17
C N 209792009
U
权 利 要 求 书1/1页CN 209792009 U
1.一种冲压机的自动分拣装置，包括冲压机本体(1)、冲压机出料口(2)、第一传送装置(3)、第二传送装置(4)、分拣辊(5)、固定杆(6)、连接臂(7)、第一承接板(8)、第一收集箱(9)、第二承接板(10)、第二收集箱(11)，其特征在于：所述冲压机出料口(2)安装于冲压机本体(1)的侧面，所述冲压机出料口(2)下方设置有第一传送装置(3)，所述第一传送装置(3)输出端上方设置有第二传送装置(4)，所述第一传送装置(3)与第二传送装置(4)之间设置有分拣辊(5)，所述分拣辊(5)两端旋转设置在连接臂(7)上，所述连接臂(7)与第二传送装置(4)的固定杆(6)固定连接，所述第一传送装置(3)的输出端下方设置有第一收集箱(9)，所述第二传送装置(4)的输出端下方设置有第二收集箱(11)，所述第一传送装置(3)和第一收集箱(9)之间设有第一承接板(8)，所述第二传送装置(4)和第二收集箱(11)之间设置有第二承接板(10)。
2.根据权利要求1所述的一种冲压机的自动分拣装置，其特征在于，所述第一传送装置
(3)和第二传送装置(4)由伺服电机驱动。
3.根据权利要求1所述的一种冲压机的自动分拣装置，其特征在于，所述分拣辊(5)包括分拣轮(5-1)、连接杆(5-2)和夹持片(5-3)，所述连接杆(5-2)上设置有卡槽，所述分拣轮(5-1)活动安装在连接杆(5-2)上，分拣轮(5-1)表面设有与冲压件厚度相适应的卡槽，所述夹持片(5-3)活动安装于分拣轮(5-1)表面的卡槽内，所述分拣轮(5-1)与第二传送装置(4)相抵触。
4.根据权利要求3所述的一种冲压机的自动分拣装置，其特征在于，所述分拣轮(5-1)之间的距离与冲压件直径大小相同。
5.根据权利要求1所述的一种冲压机的自动分拣装置，其特征在于，所述第二传送装置(4)与第一传送装置(3)夹角范围为0-5°。
6.根据权利要求1所述的一种冲压机的自动分拣装置，其特征在于，所述第一传送装置(3)的宽度比冲压件的直径大2-5cm。
