机械制图复习题+答案一、单选题（共26题，每题1分，共26分）1.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、标注C、箭头D、剖面符号正确答案：C2.正投影的基本特性主要有真实性、积聚性、（）。
A、收缩性B、特殊性C、统一性D、普遍性正确答案：A3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、六B、四C、三D、五正确答案：C4.在空间既不平行也不相交的两直线，叫（）直线。
A、交叉B、平行C、相交D、垂直正确答案：A5.椭圆画法最常用的为( )。
A、二圆心近似法B、三圆心近似法C、四圆心近似法D、同心圆法正确答案：C6.一对互相啮合的齿轮它们的（）必须相等。
A、模数和压力角B、分度圆直径C、模数和齿数D、齿数正确答案：A7.比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8.在图样中不可用粗实线来表示的是（）。
A、可见轮廓线B、螺纹牙顶线C、尺寸线D、图框线正确答案：C9.Α4 图纸的大小为Β×L：（）A、841×594B、841×1189C、420×297D、210×297正确答案：D10.当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、间隙配合B、过盈配合C、过渡配合D、不明确性质正确答案：A11.对于机件上的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用（）将它与其邻接部分分开A、粗实线B、虚线C、波浪线D、点画线正确答案：A12.在图纸上的图框必须用（）画出。
A、细实线B、粗实线C、细虚线D、细点画线正确答案：B13.画半剖视图时，剖视图与视图的分界线应该为（）。
B、剖面线C、对称中心线D、虚线正确答案：C14.主视图与俯视图（）。
A、宽相等B、长对正C、高平齐D、宽不等正确答案：B15.下列线条中如在图形上重复时，最优先者为( )。
A、中心线B、粗实线C、假想线D、隐藏线正确答案：B16.图纸中汉字应写成（）体，采用国家正式公布的简体字。
《机械制图》复习题答案

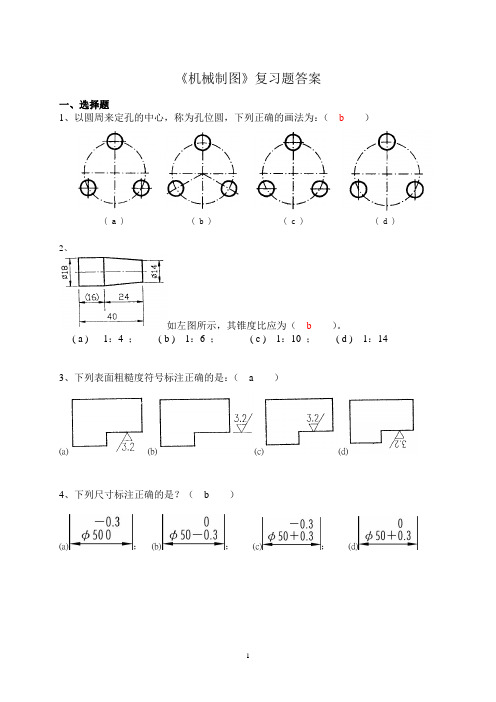

《机械制图》复习题答案一、选择题1、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（b）( a ) ( b ) ( c ) ( d )如左图所示，其锥度比应为（b）。
( a ) 1：4 ； ( b ) 1：6 ； ( c ) 1：10 ； ( d ) 1：143、下列表面粗糙度符号标注正确的是：（ a ）(a)(b)(c)(d)4、下列尺寸标注正确的是？（ b ）(a)；(b)；(c)；(d)5、下列螺纹画法正确的是（ b ）。
( a ) ( b ) ( c ) ( d )6、已知主视图和俯视图，选择正确的左视图。
（ d ）⑴⑵⑶⑷( a ) ( b ) ( c )7. 已知立体的主视图和俯视图，则正确的左视图是( d )。
8、下列三组剖视图，画得正确的是（ c ）。
9、下面四组重合的断面图中，正确的是（ b ）。
10、下面四组移出断面图中正确的是（ c ）。
(a) (b) (c) (d)11、已知立体的主视图和俯视图，则正确的左视图是( b )。
12、已知立体的主视图和俯视图，则正确的左视图是( d )。
13、如下图所示，其锥度比应为（ d ）。
14、对于下列四组剖视图，判断正确的是？（ 4 ）15、已知立体的主视图和俯视图，则正确的左视图是( b )。
16、图中表面粗糙度符号标注正确的有（ a ）处。
(a)2； (b)3； (c)4； (d)5。
17、已知主视图和俯视图，选择正确的左视图。
（ c ）二、作△EFG 与 MNPQ 的交线，并表明可见性。
四、求两平面的交线五 ( a ) ( b ) ( c )np e九、标注尺寸（尺寸由图直接量取，并取整数）。
十、标注尺寸（尺寸由图直接量取，并取整数）。
十一、在主视图的位置作A-A剖视图，并标注剖切符号。
A-A十二、求作俯视图，虚线也要画出。
十三、在指定位置将机件的主视图画成半剖视图。
十四、根据给出的两个视图，补画全剖的第三个视图。
十五、读零件图(见下一页)，并回答问题。
《机械制图》复习题答案.

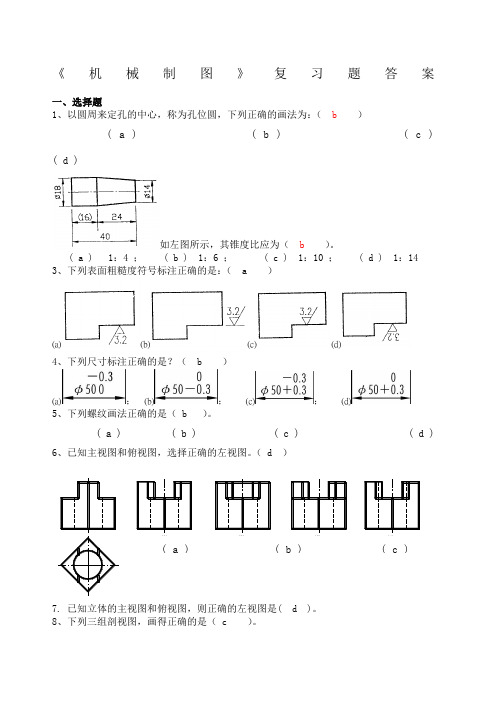

1 《机械制图》复习题答案 一、选择题 1、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（ b ）
( a ) ( b ) ( c ) ( d ) 2、
如左图所示，其锥度比应为（ b ）。 ( a ) 1：4 ； ( b ) 1：6 ； ( c ) 1：10 ； ( d ) 1：14
3、下列表面粗糙度符号标注正确的是：（ a ）
(a)(b)(c)(d) 4、下列尺寸标注正确的是？（ b ）
(a)； (b)； (c)； (d) 2
5、下列螺纹画法正确的是（ b ）。 ( a ) ( b ) ( c ) ( d ) 6、已知主视图和俯视图，选择正确的左视图。（ d ）
⑴⑵⑶⑷
7. 已知立体的主视图和俯视图，则正确的左视图是( d )。 ( a ) ( b ) ( c ) ( d ) 3
8、下列三组剖视图，画得正确的是（ c ）。 9、下面四组重合的断面图中，正确的是（ b ）。 10、下面四组移出断面图中正确的是（ c ）。 (a) (b) (c) (d) 11、已知立体的主视图和俯视图，则正确的左视图是( b )。 4
12、已知立体的主视图和俯视图，则正确的左视图是( d )。 13、如下图所示，其锥度比应为（ d ）。 14、对于下列四组剖视图，判断正确的是？（ 4 ） 15、已知立体的主视图和俯视图，则正确的左视图是( b )。 5
16、图中表面粗糙度符号标注正确的有（ a ）处。 (a)2； (b)3； (c)4； (d)5。 17、已知主视图和俯视图，选择正确的左视图。（ c ）
二、作△EFG与 MNPQ的交线，并表明可见性。 ( a ) ( b ) ( c ) ( d )
n” p” q” m” e” f” g” e’ n’m’
p’q’ g’
Z
O f’ 6
三、求一般位置平面与投影面垂直面的交线，并判断可见性。 四、求两平面的交线MN，并判断可见性。 7 五、求圆柱被截切后的W面投影（虚线也要画出）。
机械制图复习题A(附答案)
机械制图复习题A及答案一、填空：1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为。
2．标注锥度时，锥度符号应配置在上，图形符号的方向应与_____________方向一致。
3．空间两点成为重影点的条件是___ 。
4．当图形不能充分表达平面时，可用____ 表示。
5．将机件的部分结构用__________________________画出的图形称为局部放大图。
6．标注尺寸的三要素是指__________、________和__________。
7．两个形体表面相交而产生的交线称为_________________。
二、判断题（）1.对称中心线用粗实线。
（）2.半圆或者小于半圆的圆弧应标注圆的直径。
（）3.表达机件内部形状的视图是剖视图。
（）4.在三视图尺寸标注时，圆的直径一般注在投影为非圆的视图上。
（）5.组合体的尺寸包括定形、定位、总体尺寸。
（）6.向视图是基本视图。
（）7.断面图是剖视图。
（）8.点的投影永远为点。
（）9.局部视图、斜视图不是基本视图。
（）10.销通常用于两零件间的定位和连接。
三、作图题（1. 完成下列各形体的投影2. 完成下列各形体的投影3. 根据轴测图绘制三视图并标注尺寸。
4.将下列机件的主视图改画为全剖视图。
5. 已知圆柱被截切后的主、俯视图，求作左视图。
6.在指定位置将主视图画为全剖视图。
机械制图复习题A答案一、填空：1、 30°；2、基准线上、圆锥方向；3、空间两点必须有两对同名坐标对应相等,另一对同名坐标不相等；4、平面符号；5、大于原图形所采用的比例6、尺寸线尺寸界线尺寸数字；7、相贯线二、判断题1. ×2. ×3. √4. √5. √6. ×7. ×8. √9. √10. √三、作图题1．2．3．4．5．6．。
工图机械制图考试复习试卷2(附答案)
试题2
1.作一直线GH与AB垂直相交，并且与直线CD和EF都相交。
2.已知五边形ABCDE的正面投影以及ab和bc，补全水平投影。
3.求两平面的交线，并判断可见性。
4.完成正四棱柱截切后的投影。
5.完成圆柱被截切后的三面投影。
6.完成曲面立体截切后的投影。
7.求作两圆筒相交的主视图。
8.根据所给视图，补画第三视图。
9.根据所给视图，补画第三视图。
10.根据所给视图，补画图中的漏线。
11.
答案
1.作一直线GH与AB垂直相交，并且与直线CD和EF都相交。
2. 已知五边形ABCDE的正面投影以及ab和bc，补全水平投影。
3.求两平面的交线，并判断可见性。
4.完成正四棱柱截切后的投影。
5.完成圆柱被截切后的三面投影。
6.完成曲面立体截切后的投影
7.求作两圆筒相交的主视图。
8. 根据所给视图，补画第三视图。
9. 根据所给视图，补画第三视图。
10. 根据所给视图，补画图中的漏线。
机械制图复习题一
机械制图复习题一机械制图复习题一说明：1.用铅笔作图，用绘图工具作图；2.要求作图准确、线型清晰、字体端正、图面洁净；一、选择题1.过一条一般位置直线（）A.可作一正垂面B.可作一侧平面C.只能作一个一般位置平面D.可作一正平面2.设有一侧平线，其侧面投影（）A.有积聚性B.平行于OX轴C.反映实长，且α+β=90°D.反映实长，且β+γ=90°3.设有一正平面，其正面投影（）A.反映真形B.无正面迹线C.反映真形而无正面迹线D.反映真形且有正面迹线4.当两个直径相等的圆柱，其轴线相交成直角时，它们的相贯线为（）A.两条直线B.两个相同的椭圆C.两条双曲线D.一个是圆，一个是椭圆二、点线面作图题1.用换面法求平行四边形ABCD的真形。
2.已知线段AB对H面的倾角α=30°，完成该线段的另一投影。
3.在△ABC内取一水平线，使其距离H面10mm。
三、补画三视图四、截交线作图题已知正面、侧面投影，求水平投影。
五、相贯线作图题已知正面、水平投影，完成侧面投影。
机械制图复习题二一、选择题1.设有一正平线，其水平投影（）。
A.有积聚性B.平行于OX轴C.反映实长，且=90°D.反映实长，且α+β=90°2.已知△ABC的两投影，且a1b1=a1c1，ab=ac，则此三角形（）A.一般位置平面B.过X轴的平面C.侧垂面D. α=β的侧垂面3.设有一正垂面，其正面投影（）A.有积聚性B.反映α、β角，有正面迹线C.有积聚性，且反映α和γ角D.有积聚性，且反映β和γ角4.当两个直径相等的圆柱，其轴线相交成直角，其相贯线为（）A.两条直线B.两条双曲线C.一个是圆，一个是椭圆D.两个相同的椭圆二、点线面作图题1.用换面法求直线AB与△ADE的交点。
2.试求下列图形平面的交线，判别其可见性。
三、补画三视图四、截交线作图题已知正面投影，完成水平、侧面投影。
五、相贯线作图题根据水平、侧面投影，完成正面投影。
机械制图总复习题
机械制图总复习题填空题1、汉字应书写为（C）A、宋体字B、楷书C、长仿宋体字2、视图所采用的投影方法为（C）。
A、中心投影法B、斜投影法C、正投影法3、假如有两个圆柱体相交，在表面形成的是（A）。
A、相贯线B、截交线C、相交线4、表面粗糙度的数值越小，说明零件该表面的精度要求越（A）。
A、高B、低C、中等5、在螺纹画法中，分度圆用__D___线绘制。
A、粗实线B、细实线C、虚线D、细点画线6、梯形螺纹的代号为A___。
A、TrB、GC、MD、B7、单个圆柱齿轮画法中，当齿轮按剖切时齿根线用__A__线绘制。
A、粗实线B、细实线C、虚线D、细点画线8、一个视图均能反映视图的两个方位，俯视图反映物体的（C）方位。
A、上下和左右B、上下和前后C、左右和前后9、普通平键的工作面是（C）A、底面B、前后面C、两侧面10、局部剖视图中剖视部分和视图部分的分界线是（C）A、粗实线B、细实线C、波浪线D、点划线11、下列为放大比例的是（B）Ａ、１：５Ｂ、５：１Ｃ、１：１12、机件的真实尺寸与图样的（B）有关A、绘图的准确度B、所标尺寸C、所标尺寸的单位D、比例13、角度数字一律（B）书写。
A、垂直B、水平C、倾斜14、两曲面立体相交，表面形成的线为（A）。
A、相贯线B、截交线C、直线15、重合剖面的轮廓线用（B）来画A、粗实线B、细实线C、波浪线16、现行的国家标准规定，螺纹的牙顶、牙底、螺纹终止线分别用（A）线表示。
A、粗实线、细实线、粗实线B、细实线、粗实线、粗实线C、虚线、虚线、虚线D、细实线、粗实线、细实线、17、φ５０Ｈ８/f6是（A）配合的孔。
Ａ、基孔制Ｂ、基轴制Ｃ、非基准制Ｄ、以上答案都不对18、表面粗糙度的数值越大，说明零件该表面的精度要求越（B）。
A、高B、低C、中等19、主视图反应的方位是（A）A、上下和左右B、前后和左右C、上下和前后20、在剖视图中表示内外螺纹连接时，旋合部分按（A）的画法绘制。
机械制图复习题(答案)
机械制图复习题第一章 1. 图纸幅面按尺寸大小可分为 _5— 种，图纸幅面的代号分别为 Ao 、A1、A2、A3、A4、 A5。
A3图幅尺寸为 420 × 297 ,图框的 右下角必须要有一标题栏。
2.图样中，机件的可见轮廓线用粗实线 画出,不可见轮廓线用 虚线 画出,尺寸线和尺寸界线用 细实线 画出，对称中心线和轴线用 点 画出。
3. 标注尺寸的三要素是 尺寸界线、尺寸线、尺寸数字。
4. 图样上的尺寸是零件的最后完工尺寸，尺寸以mm 为单位时，不需标注代号和名称。
5. 我们在标注尺寸时，应注意同一方向尺寸的尺寸链不能一闭合且应开口在 B 。
A .靠左或右处B .并不重要地方C .靠上或下处D .任何位置均可6. 比例是指图样中机件要素的线性尺寸和物体（或机件）相应要素的线性尺寸之比7.图样中所标注的尺寸，（A ） A •是所示机件的最后完工尺寸 B •是绘制图样的尺寸，与比例有关 C .以毫米为单位时，必须标注计量单位的代号或名称 D .只确定机件的大小8. 如需将实际机件按缩小两倍的比例绘制图样，按国标规定可选择的比例系列是： （B ）A .2 : 1B. 1 : 2C. 1: 0.5D. 2 : 2 9.绘制图样时，不可见的轮廓线通常是用 _B_绘制，中心线和对称线通常是用 _C_绘制。
A.粗实线B.虚线C.点画线D.细实线10. 机械制图国家标准规定汉字应该书写成（长仿宋体 ） 11. 要使AUtOCAD 转换当前轴测面，可使用功能键（C ）A . F4B . F2C . F5D . F81、 机械制图中用 平行 投影法获得物体的投影，它又分为 正 投影和 斜投影。
2、 主视图所在的投影面称为正立投影面 ，用字母 V 表示。
俯视图所在的投影面称为 水平投影面，用字母 H 表示。
7、 点的X 坐标为零时，点在 W 面 上，（Y 坐标、Z 坐标为零的情况）：点的X 、Y 坐标 为零时，点在Z 轴上，（其它Y 、Z 或X 、Z 坐标为零的情况）。
机械制图考试题(含参考答案)
机械制图考试题（含参考答案）一、单选题（共26题，每题1分，共26分）1.水平面在侧投影面的投影特性为（ )。
A、类似性B、积聚性C、收缩性D、真实性正确答案：B2.图样上的尺寸是零件的（）尺寸。
A、下料B、最后完工C、毛胚D、修理正确答案：B3.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、y 坐标C、不能判断D、x 坐标正确答案：A4.当轴的公差带完全在孔的公差带之上时，属于（）配合。
A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D5.基本偏差是指（）。
A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.如果空间两直线的三面投影都平行，则两直线一定（）。
A、平行B、交叉C、相交D、异面正确答案：A7.机械图样中，表示可见轮廓线采用( )。
A、粗实线B、细点画线C、细实线D、波浪线正确答案：A8.在空间既不平行也不相交的两直线，叫（）直线。
A、平行B、相交C、垂直D、交叉正确答案：D9.使用丁字尺及一组三角板至多可将一圆分成几等分( )。
A、6B、9C、12D、24正确答案：D10.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、斜视图B、局部视图C、剖视图D、向视图正确答案：B11.点的x坐标越大，其位置越靠（）。
A、前B、右C、左D、后正确答案：C12.主视图与俯视图（）。
A、高平齐B、宽不等C、宽相等D、长对正正确答案：D13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、点划线D、细实线正确答案：D14.截交线所围成的截面图形称为（）。
A、截平面B、截断面C、截切体D、截交线正确答案：B15.分规的用途是( )线段和等分线段。
A、量取B、等分与画圆C、转量长度与画圆D、画圆正确答案：A16.在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、表面螺纹B、内螺纹C、标准螺纹D、外螺纹正确答案：B17.具有过盈的配合称为（）。
机械制图复习题及答案
《机械制图》复习题
（注：作业本上布置的习题及以下习题）
一、简述在三面投影展开图中，点的投影规律。
三面投影体系中点的投影规律
点的投影规律是：点的两面投影连线垂直于投影轴；投影到投影轴的距离反映点到投影面的
距离。
二、写出回转面转向轮廓线的定义，并写出其投影特性。
1、回转面是由母线(直线或曲线)绕某一轴线旋转而成的。母线落在回转布的任意一个位置
称为素线。母线是假想的，只有一条；而素线是实际存在的，有无数条。在这无数条素线当
中，有几条特殊的素线，它们是决定某一投影方向上观察回转面时可见部分的分界线，把这
些素线统称为转向轮廓线。
2、投影特性：
圆柱的投影特性是其中一个投影为圆，另外两个投影为矩形框；
圆锥的投影特性是其中一个投影为圆，另外两个投影为三角形框；
圆球的投影特性为三个投影皆为与圆球直径相等的圆。
三、写出直线AB与CD的相对位置。
两直线平行 无法判断 两直线相交
四、已知主视图、左视图、补绘俯视图。
五、补全左视图。
六、补画左视图。
七、根据左侧的主视图，在右侧画出A-A全剖视图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 项目三 基本体的表达与识读 任务1： 点的投影 班级 姓名 １．根据点的坐标想象空间位置，作点的三面投影并填空。 （1）A(10,20,15)
OYH
ZYwX
点A在
（2）B(15,10,0) OYH
ZYwX
点Ｂ在 上 （3）C(0,0,20) OYHZYwX 点C在 上 （4）D(0,0,0)
OYH
ZYwX
点D在 2
项目三 基本体的表达与识读 任务1：点的投影 班级 姓名 2．已知点的两面投影，求其第三面投影，并作填空题（尺寸从图中量出，取整数）。 （1） 3．已知A点距H面15mm，距V面10mm，距W面25mm；B点距V面20mm，距H面5mm，距W面15mm；求作A、B两点的三面投影，判断相对位置，完成填空题。
A、B两点的坐标为：A（ ， ， ）；B（ ， ， ）； A点在B点之 ， ， 。
（2） aa'XYw
Z
YH
O A点的坐标为：
A（ ， ， ）
OYH
ZYwX
b'b''
B点的坐标为： B（ ， ， ）
XYwZYH
O 3
项目三 基本体的表达与识读 任务1：点的投影 班级 姓名 4．已知A、B两点的一个投影和A点距W面20mm，B点距H面为5mm，求作A、B两点的另两面投影，并判断相对位置，完成填空题。 a''bOYHZYwX A点在B点之左 mm；A点在B点之前 mm； A点和B点的高度差为 mm。 5．已知A点的投影，且B点在A点之右15mm，之后10mm，之下5mm，求B点的三面投影。
XYwZ
YH
Oa
a'' 4
项目三 基本体的表达与识读 任务2：直线的投影 班级 姓名 1．已知线段两端点A（15，15，15）、B（5，5，5），求作AB的三面投影。 2．已知线段AB的端点A在H面上方5mm，V面前方5mm，W面左方20mm；端点B在A点右面12mm，前面10mm，比A点高15mm，求作线段AB的三面投影。 5 项目三 基本体的表达与识读 任务2：直线的投影 班级 姓名 3．判断线段AB对投影面的相对位置。 （1） AB与V面 ， AB与H面 ， AB与W面 ， AB是 线， 是实长。 （2） AB与V面 ， AB与H面 ， AB与W面 ， AB是 线， 实长。 （3）
AB与V面 ， AB与H面 ， AB与W面 ， AB是 线， 实长。 6
项目三 基本体的表达与识读 任务2：直线的投影 班级 姓名 4．已知线段的两面投影，求其第三面投影，并判断直线AB对投影面的相对位置及有无实长。 （1） 直线AB对V面 ， 直线AB对H面 ， 直线AB对W面 ， 直线AB是 线， 实长。 （2）
直线AB对V面 ， 直线AB对H面 ， 直线AB对W面 ， 直线AB是 线， 实长。 7
项目三 基本体的表达与识读 任务3：平面的投影 班级 姓名 1．已知△ABC三个顶点为A（15，5，2）、B（5，12，20）、C（30，20，15），求作其三面投影。 2．已知四边形ABCD四个顶点为A（30，20，10）、B（30，5，20）、C（5，5，20）、D（5，20，10），求作其三面投影。 8 项目三 基本体的表达与识读 任务3：平面的投影 班级 姓名
3．根据平面的三面投影，判断其空间位置及三面投影中有无实形。 （1） 平面ABCD与V面 ， 平面ABCD与H面 ， 平面ABCD与W面 ， 平面ABCD是 面， 平面ABCD的三面投影中 实形。 （2） 平面ABCD与V面 ， 平面ABCD与H面 ， 平面ABCD与W面 ， 平面ABCD是 面， 平面ABCD的三面投影中 实形。 （3）
平面ABCD与V面 ， 平面ABCD与H面 ， 平面ABCD与W面 ， 平面ABCD是 面， 平面ABCD的三面投影中 实形。 9
项目三 基本体的表达与识读 任务3：平面的投影 班级 姓名 4．已知平面的两面投影，求平面的第三面投影，并判断其空间位置及三面投影中有无实形。 （1） 平面与V面 ， 平面与H面 ， 平面与W面 ， 平面是 面， 平面的三面投影中 实形。 （2）
平面与V面 ， 平面与H面 ， 平面与W面 ， 平面是 面， 平面的三面投影中 实形。 10
项目三 基本体的表达与识读 任务4：基本几何体的三视图 班级 姓名 补全基本几何体的三视图，标注尺寸，并求表面点的投影（尺寸数值从图中量出，取整数）。 1. 2.
(按正四棱锥绘制) 11 项目三 基本体的表达与识读 任务4：基本几何体的三视图 班级 姓名 3. 4. 12 项目三 基本体的表达与识读 任务4：基本几何体的三视图 班级 姓名 5. 6. 13 项目三 基本体的表达与识读 任务5：绘制轴测图 班级 姓名 1．根据三视图，画出正等轴测图。 （1） （2） 14 项目三 基本体的表达与识读 任务5：绘制轴测图 班级 姓名
（3） （4） 15 项目三 基本体的表达与识读 任务5：绘制轴测图 班级 姓名 2.根据物体的视图，画出斜二轴测图。 （1） （2） 16 项目四 组合体的表达和识读 任务1：组合体的三视图 班级 姓名
1．补画下列组合体表面的交线。 17 项目四 组合体的表达和识读 任务1：组合体的三视图 班级 姓名
2. 补画视图中所缺漏的图线。 （1） （2）
（3） （4） 18 项目四 组合体的表达和识读 任务1：组合体的三视图 班级 姓名 （5） （6）
（7） （8） 19 项目四 组合体的表达和识读 任务1：组合体的三视图 班级 姓名 3．补画组合体的第三视图。 （1） （2）
（3） （4） 20 项目四 组合体的表达和识读 任务1：组合体的三视图 班级 姓名 （5） （6）
（7） （8） 21 项目四 组合体的表达和识读 任务1：组合体的三视图 班级 姓名 （9） （10）
（11） （12） 22 项目四 组合体的表达和识读 任务2：相贯线 班级 姓名 分析立体的相贯线，完成立体的三面投影。 （1） （2）
（3） （4） 23 项目四 组合体的表达和识读 任务2：相贯线 班级 姓名 （5） （6）
（7） （8） 24 项目四 组合体的表达和识读 任务3：截交线 班级 姓名 分析立体的截交线，完成立体的三面投影。 （1） （2）
（3） （4） 25 项目四 组合体的表达和识读 任务3：截交线 班级 姓名 （5） （6）
（7） （8） 26 项目四 组合体的表达和识读 任务4：尺寸标注 班级 姓名 分析视图确定立体三个方向的尺寸基准，并标注立体的尺寸，尺寸数字从图中量取。 （1） （2） 27 项目四 组合体的表达和识读 任务5：视图 班级 姓名
按投影关系，补画其它三个基本视图 （1） （2） 28 项目四 组合体的表达和识读 任务5：视图 班级 姓名 （3）在指定位置作出各个向视图。 （4）作A向斜视图和B向局部视图。 29 项目五 机械图样的识读 任务1： 剖视图 班级 姓名
（1）将主视图画成全剖视图。 （2）将主、左视图画成全剖视图。 30 项目五 机械图样的识读 任务1： 剖视图 班级 姓名
（3）补画剖视图中缺漏的线。 （4）
（5） 31 项目五 机械图样的识读 任务1： 剖视图 班级 姓名 （6）将主视图改画成全剖视图，并补画半剖视图的左视图。 （7）补画半剖视图的左视图 32 项目五 机械图样的识读 任务1： 剖视图 班级 姓名
（8）用两个相交的剖切平面剖开物体，把主视图画成全剖视图。 （9）用多个平行的剖切平面剖开物体，把主视图画成全剖视图。 33 项目五 机械图样的识读 任务2： 断面图 班级 姓名
（1）画出指定的断面图（左端键槽深4mm,右端键槽3.5mm）。 34 项目五 机械图样的识读 任务2： 断面图 班级 姓名 （2）画出指定的断面图。 35 项目五 机械图样的识读 任务2： 断面图 班级 姓名 （3）画A-A断面图和K向局部视图。 （4）在主视图下方作A-A移出断面图。 36 项目六 典型零件图的识读1 班级 姓名 37 项目六 典型零件图的识读 班级 姓名 第一题 1．该零件的名称是 ，属于 类零件，比例为 ，材料为 。 2．图中的公差等级为 级，最大极限尺寸为 ，最小极限尺寸为 ，公差为 。 3．图上共有退刀槽 处，砂轮越程槽 处，倒角为 。 4．埋头孔的定位尺寸为 ，键槽的定位尺寸为 。 5．M16螺纹长 ，φ16孔深 。 6．画出C－C移出断面图。 第二题
1．零件的表面粗糙度Ra值最小是 ，最大值是 。 2．螺纹M30的长度为 ，φ23轴段的长度是 。 3．两个键槽的定位尺寸分别是 和 。
4．两处形位公差，被测要素分别是 和 ，基准要素是 ，公差项目是 ，公差值是 。 5．该零件的重要尺寸有 。 6．解释M30×1.5-6g的含义： 。 7．若键槽的深度为4mm、宽度为8mm，画出B－B移出断面图。
第三题 1．该零件的名称是 ，属于 类零件，比例为 ，材料为 。 2．右端螺纹M16－6g的长度为 ，是 牙螺纹，6g的含义是 。 3．键槽的定位尺寸是 ，深度是 ，两侧面的表面粗糙度Ra值是 ，底面的表面粗糙度Ra值是 。 4．上面标有2：1的图是 图，它的目的是 。 5．零件的轴向尺寸基准是 。 6．画出A－A移出断面图。 第四题 1．该零件的名称是 ，属于 类零件，比例为 ，材料为 。 2．零件采用 个图形表达，主视图采用的是 。 3．M5的螺孔有 个，定位尺寸是 。左端的槽有 个，槽深是 ，槽宽是 。 4．零件的轴向尺寸基准是 。 5．的含义是： 的含义是： 6．画出B－B剖视图。
