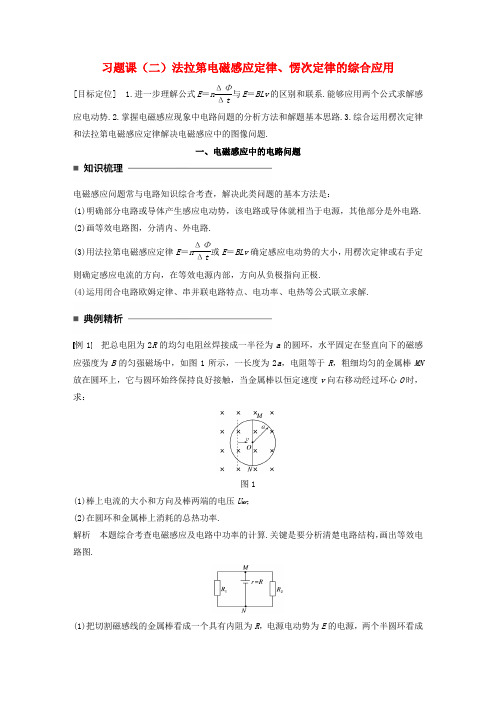

习题课（二）法拉第电磁感应定律、愣次定律的综合应用[目标定位] 1.进一步理解公式E ＝n ΔΦΔt 与E ＝BLv 的区别和联系.能够应用两个公式求解感应电动势.2.掌握电磁感应现象中电路问题的分析方法和解题基本思路.3.综合运用楞次定律和法拉第电磁感应定律解决电磁感应中的图像问题.一、电磁感应中的电路问题电磁感应问题常与电路知识综合考查，解决此类问题的基本方法是：(1)明确部分电路或导体产生感应电动势，该电路或导体就相当于电源，其他部分是外电路. (2)画等效电路图，分清内、外电路.(3)用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝BLv 确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向，在等效电源内部，方向从负极指向正极.(4)运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解.例1 把总电阻为2R 的均匀电阻丝焊接成一半径为a 的圆环，水平固定在竖直向下的磁感应强度为B 的匀强磁场中，如图1所示，一长度为2a ，电阻等于R ，粗细均匀的金属棒MN 放在圆环上，它与圆环始终保持良好接触，当金属棒以恒定速度v 向右移动经过环心O 时，求：图1(1)棒上电流的大小和方向及棒两端的电压U MN ； (2)在圆环和金属棒上消耗的总热功率.解析 本题综合考查电磁感应及电路中功率的计算.关键是要分析清楚电路结构，画出等效电路图.(1)把切割磁感线的金属棒看成一个具有内阻为R ，电源电动势为E 的电源，两个半圆环看成两个并联电阻，画出等效电路如图所示.等效电源电动势为：E ＝BLv ＝2Bav . 外电路的总电阻为R 外＝R 1R 2R 1＋R 2＝12R . 棒上电流大小为I ＝E R 总＝2Bav 12R ＋R＝4Bav 3R. 电流方向从N 流向M .根据分压原理，棒两端的电压为U MN ＝R 外R 外＋R ·E ＝23Bav .(2)圆环和金属棒上消耗的总热功率为 P ＝IE ＝8B 2a 2v 23R.答案 (1)4Bav 3R N →M 23Bav (2)8B 2a 2v23R电磁感应中电路问题的分析方法：(1)明确电路结构，分清内、外电路，画出等效电路图.(2)根据产生感应电动势的方式计算感应电动势的大小，如果是磁场变化，由E ＝n ΔΦΔt 计算；如果是导体切割磁感线，由E ＝BLv 计算. (3)根据楞次定律或右手定则判断感应电流的方向. (4)根据电路组成列出相应的方程式.针对训练 固定在匀强磁场中的正方形导线框abcd ，边长为l ，其中ab 是一段电阻为R 的均匀电阻丝，其余三边均为电阻可忽略的铜线.磁场的磁感应强度为B ，方向垂直纸面向里，现有一段与ab 段的材料、粗细、长度均相同的电阻丝PQ 架在导线框上，如图2所示，若PQ 以恒定的速度v 从ad 滑向bc ，当其滑过13l 的距离时，通过aP 的电阻的电流是多大？方向如何？图2答案6Blv11R方向由P 到a 解析PQ 向右移动切割磁感线，产生感应电动势，相当于电源，外电路由Pa 与Pb 并联而成，PQ 滑过13l 时的等效电路如图所示.PQ 切割磁感线产生的感应电动势大小为E ＝Blv ，方向由Q 指向P .外电路总电阻为R 外＝13R ·23R 13R ＋23R ＝29R电路总电流为I ＝ER ＋R 外＝BlvR ＋29R ＝9Blv 11R aP 段电流大小为I aP ＝23I ＝6Blv11R，方向由P 到a . 二、电磁感应中的图像问题1.明确图像的种类，即是B －t 图像还是Φ－t 图像，或者是E －t 图像、I －t 图像、F －t 图像等.2.分析电磁感应的具体过程.3.确定感应电动势(或感应电流)的大小和方向，有下列两种情况(1)若回路面积不变，磁感应强度变化时，用楞次定律确定感应电流的方向，用E ＝n ΔΦΔt 确定感应电动势大小的变化.(2)若磁场不变，导体切割磁感线，用右手定则判断感应电流的方向，用E ＝BLv 确定感应电动势大小的变化.4.画图像或判断图像.特别注意分析斜率的变化、截距等.5.涉及受力问题，可由安培力公式F ＝BIL 和牛顿运动定律等规律写出有关函数关系式.例2 如图3甲所示，矩形导线框abcd 固定在磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图乙所示，若规定顺时针方向为感应电流的正方向，下列各图中正确的是( )图3解析 0～1s 内，磁感应强度B 均匀增大，由法拉第电磁感应定律可知，产生的感应电动势E ＝n ΔΦΔt 恒定，电流I ＝E R 恒定；由楞次定律可知，电流方向为逆时针方向，即负方向，在i－t 图像上，是一段平行于t 轴的直线，且方向为负，可见，A 、C 不正确.在1～2s 内B 、D 中电流情况相同，在2～3s 内，负向的磁感应强度均匀增大，由法拉第电磁感应定律知，产生的感应电动势E ＝n ΔΦΔt 恒定，电流I ＝E R 恒定，由楞次定律知，电流方向为顺时针方向，即正方向，在I －t 图像上，是一段平行于t 轴的直线，且方向为正，只有D 符合，选D. 答案 D本类题目线圈面积不变而磁场发生变化，可根据E ＝n ΔBΔt S 判断E 的大小及变化，由楞次定律判断感应电流的方向，即图像的“＋”、“－”.其中ΔBΔt 为B －t 图像的斜率，特别注意1～3s 内斜率不变，I 感的大小、方向都不变.例3 如图4所示，一底边为L ，底边上的高也为L 的等腰三角形导体线框以恒定的速度v 沿垂直于磁场区域边界的方向穿过长为2L ，宽为L 的匀强磁场，磁场方向垂直纸面向里.t ＝0时刻，三角形导体线框的底边刚进入磁场，取沿逆时针方向的感应电流为正，则在三角形导体线框穿过磁场区域的过程中，感应电流i 随时间t 变化的图线可能是( )图4解析 根据E ＝BLv ，I ＝E R ＝BLvR，三角形导体线框进、出磁场时，有效长度L 都变小.再根据右手定则，进、出磁场时感应电流方向相反，进磁场时感应电流方向为正，出磁场时感应电流方向为负，故选A. 答案 A线框进、出匀强磁场，可根据E ＝BLv 判断E 大小变化，再根据右手定则判断方向.特别注意L 为切割的有效长度.1.(电磁感应中的电路问题)粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行.现使线框以同样大小的速度沿四个不同方向平移出磁场，如下图所示，则在移出过程中线框的一边a 、b 两点间电势差绝对值最大的是( )答案 B解析 磁场中切割磁感线的边相当于电源，外电路由三个相同电阻串联形成，A 、C 、D 中a 、b 两点间电势差为外电路中一个电阻两端的电压为：U ＝14E ＝Blv4，B 图中a 、b 两点间电势差为路端电压为：U ′＝34E ＝3Blv4，所以a 、b 两点间电势差绝对值最大的是B 图，故A 、C 、D错误，B 正确.2.(电磁感应中的电路问题)如图5所示，竖直平面内有一金属圆环，半径为a ，总电阻为R (指拉直时两端的电阻)，磁感应强度为B 的匀强磁场垂直穿过环平面，与环的最高点用铰链连接长度为2a 、电阻为R2的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两端的电压大小为( )图5A.Bav3B.Bav6C.2Bav3D.Bav答案 A解析 摆到竖直位置时，导体棒AB 切割磁感线的瞬时感应电动势E ＝B ·2a ·12v ＝Bav .由闭合电路欧姆定律有U AB ＝－ER 2＋R 4·R 4＝－13Bav ，故选A. 3.(电磁感应中的图像问题)如图6所示，在x ≤0的区域内存在匀强磁场，磁场的方向垂直于xOy 平面(纸面)向里，具有一定电阻的矩形线框abcd 位于xOy 平面内，线框的ab 边与y 轴重合，令线框从t ＝0的时刻起由静止开始沿x 轴正方向做匀加速运动，则线框中的感应电流I (取逆时针方向的电流为正)随时间t 的变化图线正确的是( )图6答案 D解析因为导体棒做匀加速直线运动，所以感应电动势为E＝BLv＝BLat，因此感应电流大小与时间成正比，方向为顺时针.4.(电磁感应中的图像问题)(多选)如图7所示，一个闭合线圈固定在垂直纸面的匀强磁场中，设磁场方向向里为磁感应强度B的正方向，线圈中的箭头为电流I的正方向，线圈及线圈中感应电流I随时间变化的图线如图乙所示，则磁感应强度B随时间变化的图线可能是( )图7答案CD题组一电磁感应中的电路问题1.用均匀导线做成的正方形线框边长为0.2m，正方形的一半放在垂直于纸面向里的匀强磁场中，如图1所示.当磁场以10T/s的变化率增强时，线框中a、b两点间的电势差是( )图1A.U ab ＝0.1VB.U ab ＝－0.1VC.U ab ＝0.2VD.U ab ＝－0.2V 答案 B解析 题中正方形线框的左半部分磁通量变化而产生感应电动势，从而在线框中有感应电流产生，把左半部分线框看成电源，其电动势为E ，内阻为r2，画出等效电路如图所示，则a 、b两点间的电势差即为电源的路端电压，设l是边长，且依题意知ΔB Δt ＝10T/s.由E ＝ΔΦΔt 得E＝ΔBS Δt ＝ΔB Δt ·l 22＝10×0.222V ＝0.2V ，所以U ＝IR ＝E r 2＋r 2·r2＝0.1V ，由于a 点电势低于b 点电势，故U ab ＝－0.1V ，故B 选项正确.2.如图2所示，用粗细相同的铜丝做成边长分别为L 和2L 的两只闭合线框a 和b ，以相同的速度从磁感应强度为B 的匀强磁场区域中匀速地拉到磁场外，不考虑线框的重力，若闭合线框的电流分别为I a 、I b ，则I a ∶I b 为( )图2A.1∶4B.1∶2C.1∶1D.不能确定答案 C解析 产生的感应电动势为E ＝Blv ，由闭合电路欧姆定律得I ＝BlvR，又L b ＝2L a ，由电阻定律知R b ＝2R a ，故I a ∶I b ＝1∶1.3.如图3所示，是两个相连的金属圆环，小金属圆环的电阻是大金属圆环电阻的二分之一，磁场垂直穿过金属圆环所在区域，当磁感应强度随时间均匀变化时，在大金属圆环内产生的感应电动势为E ，则a 、b 两点间的电势差为( )图3A.12EB.13E C.23E D.E答案 B解析 ab 两点间的电势差等于路端电压，而小金属圆环电阻占电路总电阻的13，故U ab ＝13E ，B 正确.4.在图4中，EF 、GH 为平行的金属导轨，其电阻不计，R 为电阻，C 为电容器，AB 为可在EF 和GH 上滑动的导体棒，有匀强磁场垂直于导轨平面，若用I 1和I 2分别表示图中该处导线中的电流，则当棒AB ( )图4A.匀速滑动时，I 1＝0，I 2＝0B.匀速滑动时，I 1≠0，I 2≠0C.加速滑动时，I 1＝0，I 2＝0D.加速滑动时，I 1≠0，I 2≠0 答案 D解析 导体棒水平运动时产生感应电动势，对整个电路，可把AB 棒看做电源，等效电路如图所示，当棒匀速滑动时，电动势E 不变，故I 1≠0，I 2＝0.当棒加速滑动时，电动势E 不断变大，电容器不断充电，故I 1≠0，I 2≠0.5．(多选)法拉第圆盘发电机的示意图如图5所示．铜圆盘安装在竖直的铜轴上，两铜片P 、Q 分别与圆盘的边缘和铜轴接触．圆盘处于方向竖直向上的匀强磁场B 中．圆盘旋转时，关于流过电阻R 的电流，下列说法正确的是( )图5A．若圆盘转动的角速度恒定，则电流大小恒定B．若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍答案AB解析将圆盘看成无数幅条组成，它们都在切割磁感线从而产生感应电动势和感应电流，根据右手定则可知圆盘上感应电流从边缘流向中心，则当圆盘顺时针(俯视)转动时，流过电阻的电流方向从a到b，B对；由法拉第电磁感应定律得感生电动势E＝BL v＝12BL2ω，I＝ER＋r，ω恒定时，I大小恒定，ω大小变化时，I大小变化，方向不变，故A对，C错；由P＝I2R＝B2L4ω2R4(R＋r)2知，当ω变为2倍时，P变为原来的4倍，D错．题组二电磁感应中的图像问题6.如图6甲所示，闭合的圆线圈放在磁场中，t＝0时刻磁感线垂直线圈平面向里穿过线圈，磁感应强度随时间变化的关系图线如图乙所示，则在0～2s内线圈中感应电流的大小和方向为( )图6A.逐渐增大，逆时针方向B.逐渐减少，顺时针方向C.大小不变，顺时针方向D.大小不变，先顺时针方向后逆时针方向答案 C解析因为B－t图像的斜率不变，所以感应电流恒定，根据楞次定律判断电流方向为顺时针方向.7.如图7所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ沿导轨从MN处匀速运动到M ′N ′的过程中，棒上感应电动势E 随时间t 变化的图像，可能正确的是( )图7答案 A解析 在金属棒PQ 进入磁场区域之前或离开磁场后，棒上均不会产生感应电动势，D 选项错误.在磁场中运动时，感应电动势E ＝BLv 与时间无关，保持不变，故A 选项正确，B 、C 选项错误.8.如图8所示，一宽40cm 的匀强磁场区域，磁场方向垂直纸面向里，一边长为20cm 的正方形导线框位于纸面内，以垂直于磁场边界的速度v ＝20cm/s 匀速通过磁场区域.在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t ＝0，正确反映感应电流随时间变化规律的图像是( )图8答案 C解析 线框在进入磁场的过程中，由楞次定律可知感应电流方向是逆时针的，E ＝Blv ，感应电流i ＝E R ＝BlvR，是一个恒定的值.线框全部进入磁场后在磁场中运动的过程中，线框的磁通量不变，所以无感应电流.离开磁场的过程中，由楞次定律可知感应电流方向是顺时针的，其大小与进入时相等，综合上述三个过程，选项C 正确.9.一矩形线框位于一随时间t 变化的磁场内，磁场方向垂直线框所在的平面(纸面)向里，如图9甲所示，磁感应强度B 随时间t 的变化规律如图乙所示.以I 表示线框中的感应电流，以图甲中线框上箭头所示方向的电流为正方向(即顺时针方向为正方向)，则以下的I －t 图中正确的是( )图9答案 C10.如图10所示，在水平面(纸面)内有三根相同的均匀金属棒ab 、ac 和MN ，其中ab 、ac 在a 点接触，构成“V”字型导轨，空间存在垂直于纸面的匀强磁场，用力使MN 向右匀速运动，从图示位置开始计时，运动中MN 始终与∠bac 的平分线垂直且和导轨保持良好接触，下列关于回路中电流I 与时间t 的关系图线，可能正确的是( )图10答案 A解析 设MN 在匀速运动中切割磁感线的有效长度为L ，∠bac ＝2θ，感应电动势为E ＝BLv ，三角形的两边长相等且均为L ′＝L2sin θ，由R ＝ρlS 可知三角形的总电阻R ＝ρl S ＝ρL ＋2L ′S＝kL (k 为常数)，再由闭合电路欧姆定律得I ＝E R ＝BLv kL ＝Bvk是一个常量，与时间t 无关，所以选项A 正确.11.将一段导线绕成图11甲所示的闭合回路，并固定在水平面(纸面)内.回路的ab 边置于垂直纸面向里的匀强磁场Ⅰ中.回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B 随时间t 变化的图像如图乙所示.用F 表示ab 边受到的安培力，以水平向右为F 的正方向，能正确反应F 随时间t 变化的图像是( )图11答案 B解析 0～T2时间内，回路中产生顺时针方向、大小不变的感应电流，根据左手定则可以判定ab 边所受安培力向左，大小恒定不变.T2～T 时间内，回路中产生逆时针方向、大小不变的感应电流，根据左手定则可以判定ab 边所受安培力向右，大小恒定不变，故B 正确.题组三 综合应用12．面积S ＝0.2 m 2、n ＝100匝的圆形线圈，处在如图12所示的磁场内，磁感应强度随时间t 变化的规律是B ＝0.02 t (T)，R ＝3 Ω，C ＝30 μF，线圈电阻r ＝1 Ω，求：图12(1)通过R 的电流方向和4 s 内通过导线横截面的电荷量； (2)电容器的电荷量．答案 (1)b →a 0.4 C (2)9×10－6C解析 (1)由法拉第电磁感应定律可得出线圈中的感应电动势，由欧姆定律可求得通过R 的电流．由楞次定律可求得电流的方向为逆时针，通过R 的电流方向为b →a ，Q ＝It ＝E R ＋r t ＝n ΔBS t (R ＋r )t ＝n ΔBS R ＋r ＝100×0.02×4×0.23＋1C ＝0.4 C(2)由E ＝n ΔΦΔt ＝nS ΔBΔt＝100×0.2×0.02 V＝0.4 V ，I ＝E R ＋r ＝0.43＋1 A ＝0.1 A ， U C ＝U R ＝IR ＝0.1×3 V＝0.3 V ， Q ＝CU C ＝30×10－6×0.3C＝9×10－6C13.如图13(a)所示，水平放置的两根平行金属导轨，间距L ＝0.3m ，导轨左端连接R ＝0.6Ω的电阻，区域abcd 内存在垂直于导轨平面B ＝0.6T 的匀强磁场，磁场区域宽D ＝0.2m.细金属棒A 1和A 2用长为2D ＝0.4m 的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r ＝0.3Ω.导轨电阻不计.使金属棒以恒定速度v ＝1.0m/s 沿导轨向右穿越磁场.计算从金属棒A 1进入磁场(t ＝0)到A 2离开磁场的时间内，不同时间段通过电阻R 的电流强度，并在图(b)中画出.图13答案 见解析 解析 t 1＝D v＝0.2s在0～t 1时间内，A 1产生的感应电动势E 1＝BLv ＝0.18V其等效电路如图甲所示.甲由图甲知，电路的总电阻R 总＝r ＋rRr ＋R＝0.5Ω总电流为I ＝E 1R 总＝0.36A通过R 的电流为I R ＝I3＝0.12AA 1离开磁场(t 1＝0.2s)至A 2刚好进入磁场(t 2＝2Dv ＝0.4s)的时间内，回路无电流，I R ＝0，从A 2进入磁场(t 2＝0.4s)至离开磁场t 3＝2D ＋Dv＝0.6s 时间内，A 2上的感应电动势E 2＝E 1＝0.18V ，其等效电路如图乙所示.乙由图乙知，电路总电阻R 总′＝0.5Ω，总电流I ′＝0.36A ，流过R 的电流I R ′＝0.12A ，综合以上计算结果，绘制出过R 的电流强度与时间的关系图像如图所示.。
【高中教育】最新高中物理第一章电磁感应习题课：电磁感应中的综合应用学案粤教版选修3_2
——教学资料参考参考范本——【高中教育】最新高中物理第一章电磁感应习题课：电磁感应中的综合应用学案粤教版选修3_2______年______月______日____________________部门——电磁感应中的电路问题和动力学问题[学习目标] 1。
能综合应用楞次定律和法拉第电磁感应定律解决电磁感应中的图象问题。
2。
掌握电磁感应中动力学问题的分析方法。
3。
能解决电磁感应中的动力学与能量结合的综合问题．一、电磁感应中的图象问题1．问题类型(1)由给定的电磁感应过程选出或画出正确的图象．(2)由给定的图象分析电磁感应过程，求解相应的物理量．2．图象类型(1)各物理量随时间t变化的图象，即B－t图象、Φ－t图象、E－t 图象和I－t图象．(2)导体切割磁感线运动时，还涉及感应电动势E和感应电流I随导体位移变化的图象，即E－x图象和I－x图象．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．例1 将一段导线绕成图1甲所示的闭合回路，并固定在纸面内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t 变化的图象如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是 ( )图1答案B解析由题图乙可知0～时间内，磁感应强度随时间线性变化，即＝k(k是一个常数)，圆环的面积S不变，由E＝＝可知圆环中产生的感应电动势大小不变，则回路中的感应电流大小不变，ab边受到的安培力大小不变，从而可排除选项C、D；0～时间内，由楞次定律可判断出流过ab边的电流方向为由b至a，结合左手定则可判断出ab边受到的安培力的方向向左，为负值，故选项A错误，B正确．本类题目线圈面积不变而磁场发生变化，可根据E＝nS判断E的大小及变化，其中为B－t图象的斜率，且斜率正、负变化时对应电流的方向发生变化．例2 如图2所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于xOy平面(纸面)向里．具有一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重合．令线框从t＝0时刻起由静止开始沿x 轴正方向做匀加速运动，则线框中的感应电流i(取逆时针方向的电流为正)随时间t的变化图象正确的是( )图2答案D解析因为线框做匀加速直线运动，所以感应电动势为E＝Blv＝Blat，因此感应电流大小与时间成正比，由楞次定律可知电流方向为顺时针．二、电磁感应中的动力学问题1．电磁感应中产生的感应电流在磁场中将受到安培力作用，所以电磁感应问题往往与力学问题联系在一起，处理此类问题的基本方法是：(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向．(2)求回路中的感应电流的大小和方向．(3)分析研究导体受力情况(包括安培力)．(4)列动力学方程或平衡方程求解．2．两种状态处理(1)导体处于平衡状态——静止或匀速直线运动状态．处理方法：根据平衡条件——合力等于零列式分析．(2)导体处于非平衡状态——加速度不为零．处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析．例3 如图3甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻，一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于斜面向下，导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．图3(1)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；(2)求在下滑过程中，ab杆可以达到的速度最大值．答案(1) gsinθ－(2)mgRsinθB2L2解析(1)如图所示，ab杆受重力mg，竖直向下；支持力FN，垂直于斜面向上；安培力F安，沿斜面向上．当ab杆的速度大小为v时，感应电动势E＝BLv，此时电路中的电流I＝＝BLvRab杆受到安培力F安＝BIL＝B2L2vR根据牛顿第二定律，有mgsinθ－F安＝ma联立解得a＝gsinθ－。
高中物理第一章电磁感应微型专题练3电磁感应中的电路及图像问题课件教科版选修3_2
√
解析
答案
例2 固定在匀强磁场中的正方形导线框abcd边长为L，其中ab是一段电
阻为R的均匀电阻丝，其余三边均为电阻可以忽略的铜线.磁感应强度为
B，方向垂直纸面向里.现有一段与ab段的材料、粗细、长度均相同的电
阻丝PQ架在导线框上(如图1所示).若PQ以恒定的
速度v从ad滑向bc，当其滑过
L 3
的距离时，通过
例3 如图2甲所示，矩形导线框abcd固定在匀强磁场中，磁感线的方向 与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度 B随时间t变化的规律如图乙所示，若规定 顺时针方向为感应电流的正方向，下列各 图中正确的是
图2
√
解析
答案
总结提升
本类题目线圈面积不变而磁场发生变化，可根据E＝n
ΔB Δt
1 A.2E
√B.13E
2 C.3E
D.E
图5
解析 a、b两点间的电势差等于路端电压，而小金属圆环电阻占电路总
电阻的
1 3
，故Uab＝13
E，B正确.
1234
解析
答案
3.(电磁感应中的图像问题)一矩形线框位于一随时间t变化的匀强磁场内， 磁场方向垂直线框所在的平面(纸面)向里，如图6甲所示，磁感应强度B 随时间t的变化规律如图乙所示.以i表示线框中的感应电流，以图甲中线框 上箭头所示方向为电流的正方向(即顺 时针方向为正方向)，则以下的i－t图 中正确的是
A. 2BRv
图4
B. 22BRv
C. 42BRv
1234
√3
D.
4 2BRv
解析
答案
2.(电磁感应中的电路问题)如图5所示，是两个相连的金属圆环，小金属 圆环的电阻是大金属圆环电阻的二分之一，磁场垂直穿过金属圆环所在 区域，当磁感应强度随时间均匀变化时，在大金属圆环内产生的感应电 动势为E，则a、b两点间的电势差为
课件5：专题九 电磁感应中的电路和图象问题
一题一得 解决本题的关键是将电磁感应与电路的分析
与计算结合起来，弄清电路结构，应用电路的相关规律求解．
迁移训练1 如图9－3－7甲所示，水平放置的两根平行金属 导轨(不计电阻)，间距L＝0.3 m，导轨左端连接R＝0.6 Ω的电 阻．区域abcd内存在垂直于导轨平面B＝0.6 T的匀强磁场，磁 场区域宽D＝0.2 m，细金属棒A1和A2用长为2D＝0.4 m的轻质 绝缘杆连接，放置在导轨平面上，并与导轨垂直．每根金属棒 在导轨间的电阻均为r＝0.3 Ω，导轨电阻不计．使金属棒以恒 定速度v＝1.0 m/s沿导轨向右穿越磁场．计算从金属棒A1进入 磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电 流强度，并在图9－3－7乙中画出．
答案 CD
一题一得
用图象的斜率来分析，根据线圈中感应电流的方向来判断 线圈所在处的磁场的变化率，再反过来应用图象的变化率来判 断感应电流的方向，这个方法很重要．它说明了感应电流的方 向只与磁场的变化率有关，而与磁场的磁感应强度的大小和方 向无关，就像速度与位移的大小和方向无关，只与位移的变化 率有关一样．
例2 (多选)如图9－3－8甲所示，一个闭合线圈固定在垂直 纸面的匀强磁场中，设磁场方向向里为磁感应强度B的正方向， 线圈中的箭头(顺时针)为电流I的正方向．线圈及线圈中感应电 流I随时间变化的图线如图9－3－8 乙所示，则磁感应强度B随 时间变化的图线可能是( )
图 9－3－8
解析 依题意，根据感应电流的图象，可知线圈中开始的 感应电流的大小不变，由法拉第电磁感应定律可知原磁场是均 匀变化的；又线圈中开始的电流是逆时针方向，感应电流的磁 场是垂直于纸面向外的，若原磁场是垂直于纸面向里的，由楞 次定律可知原磁场应是加强的，并且在 B－t 图象上的斜率为正 值．经过T4后，感应电流反向，说明原磁场是减弱的，图象的 斜率为负值，再过T2，图象的斜率为正值．所以选项 C、D 正 确．
电磁感应现象中的电路和图像问题(核心考点精讲精练)(解析版)—2025年高考物理一轮复习
电磁感应现象中的电路和图像问题（核心考点精讲精练）1. 高考真题考点分布题型考点考查考题统计选择题图像问题2024年全国甲卷计算题电路问题2024年浙江卷2. 命题规律及备考策略【命题规律】高考对电磁感应现象中的电路和图像的考查较为频繁，对于图像问题的考查大多以选择题的形式出现，难度不是太大，电路问题的考查多在计算题中出现，题目多与功能动量等问题结合。
【备考策略】1.结合闭合电路欧姆定律，能够处理电磁感应现象中的电路问题。
2.结合法拉第电磁感应定律和闭合电路欧姆定律，能够分析电磁感应现象中的各类图像问题。
【命题预测】重点关注电磁感应现象中的图像问题。
一、电磁感应中电路知识的关系图二、电磁感应中的图像问题图像类型随时间变化的图像，如B-t 图像、Φ-t 图像、E-t 图像、I-t 图像；随位移变化的图像，如E-x图像、I-x图像(所以要先看坐标轴：哪个物理量随哪个物理量变化要弄清)问题类型(1)由给定的电磁感应过程选出或画出正确的图像(画图像)(2)由给定的有关图像分析电磁感应过程，求解相应的物理量(用图像)四个规律左手定则、安培定则、右手定则、楞次定律应用知识六类公式(1)平均电动势E ＝nΔΦΔt 2)平动切割电动势E ＝Blv(3)转动切割电动势E ＝12Bl 2ω(4)闭合电路欧姆定律I ＝E R ＋r(5)安培力F ＝BIl(6)牛顿运动定律的相关公式等考点一 电磁感应中的电路问题“三步走”分析电路为主的电磁感应问题1．如图，一个半径为L 的半圆形硬导体AB 以速度v ，在水平U 型框架上匀速滑动，匀强磁场的磁感应强度为B ，回路中的电阻为0R ，半圆形硬导体AB 的电阻为r ，其余电阻不计，则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为（ ）A ．BLv ，00BLvR R r+B ．2BLv ，BLv C ．BLv ，2BL D ．2BLv ，002BLvR R r+【答案】D【详解】半圆形硬导体切割磁感线的有效长度为2L ，则感应电动势大小为：2E BLv =根据闭合电路的欧姆定律可得，感应电流大小为：002E BLvI R r R r==++AB 之间的电势差为：0002AB BLvR U IR R r==+故选D 。
高中物理第一章电磁感应习题课二法拉第电磁感应定律愣次定律的综合应用课件教科版选修3_2
习题课(二)：法拉第电磁感应定律、 楞次定律的综合应用
目标 定位
ΔΦ 1.进一步理解公式 E＝n Δt 与 E＝BLv 的区别和联系.能够应用两个公 式求解感应电动势.
2.掌握电磁感应现象中电路问题的分析方法和解题基本思路. 3.综合运用楞次定律和法拉第电磁感应定律解决电磁感应中的图像 问题.
图2
解析答案 返回
二、电磁感应中的图像问题 知识梳理
1.明确图像的种类，即是B－t图像还是Φ－t图像，或者是E－t图像、I－t 图像、F－t图像等. 2.分析电磁感应的具体过程. 3.确定感应电动势(或感应电流)的大小和方向，有下列两种情况 (1)若回路面积不变，磁感应强度变化时，用楞次定律确定感应电流的方 向，用E＝n ΔΦ确定感应电动势大小的变化. Δt (2)若磁场不变，导体切割磁感线，用右手定则判断感应电流的方向，用 E＝BLv确定感应电动势大小的变化.
图6 框中的感应电流I(取逆时针方向的电流为正 )随时间t的变化图线正确的
解析答案
1
2
3
4
4.(电磁感应中的图像问题)(多选)如图7所示，一个 闭合线圈固定在垂直纸面的匀强磁场中，设磁场方 向向里为磁感应强度B的正方向，线圈中的箭头为 电流I的正方向，线圈及线圈中感应电流I随时间变 化的图线如图乙所示，则磁感应强度B随时间变化
图1
解析答案
(2)在圆环和金属棒上消耗的总热功率. 解析 圆环和金属棒上消耗的总热功率为
8B a v P＝IE＝ 3R .
2 2 2
答案
8B2a2v2 3R
总结提升
解析答案
针对训练
固定在匀强磁场中的正方形导线框 abcd，边长为l，其中ab是
一段电阻为R的均匀电阻丝，其余三边均为电阻可忽略的铜线.磁场的磁 感应强度为 B ，方向垂直纸面向里，现有一段与 ab 段的材料、粗细、长 度均相同的电阻丝 PQ架在导线框上，如图 2 所示，若 PQ以恒定的速度 v 1 从ad滑向bc，当其滑过 l的距离时， 3 通过aP的电阻的电流是多大？方向如何？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 15 学案6 习题课：电磁感应中的电路问题和图像问题
[目标定位] 1.掌握电磁感应现象中电路问题的分析方法和解题基本思路.2.综合应用楞次定律和法拉第电磁感应定律解决电磁感应中的图像问题．
一、电磁感应中的电路问题 在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势．若回路闭合，则产生感应电流，所以电磁感应问题常与电路知识综合考查． 解决与电路相联系的电磁感应问题的基本方法是： (1)明确哪部分导体或电路产生感应电动势，该导体或电路就是电源，其他部分是外电路． (2)画等效电路图．分清内外电路，画出等效电路图是解决此类问题的关键． (3)感应电动势的大小由法拉第电磁感应定律E＝BLv或E＝nΔΦΔt确定，感应电动势的方向由楞次定律或右手定则确定，在等效电源内部从负极指向正极． (4)运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解． 例1 用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图1所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列判断正确的是( ) 2 / 15
图1 A．UaC．Ua＝Ub答案 B 解析 Ua＝34BLv，Ub＝56BLv，Uc＝34·B·2Lv＝32BLv，Ud＝46B·2L·v＝43BLv，故选B. 3 / 15
例2 如图2所示，有一范围足够大的匀强磁场，磁感应强度B＝0.2 T，磁场方向垂直纸面向里．在磁场中有一半径r＝0.4 m的金属圆环，磁场与圆环面垂直，圆环上分别接有灯L1、L2，两灯的电阻均为R0＝2 Ω.一金属棒MN与圆环接触良好，棒与圆环的电阻均忽略不计．
图2 (1)若棒以v0＝5 m/s的速率在环上向右匀速滑动，求棒滑过圆环直径的瞬间MN中的电动势和流过灯L1的电流； (2)撤去金属棒MN，若此时磁场的磁感应强度随时间均匀变化，磁感应强度的变化率为ΔBΔt＝4π T/s，求回路中的电动势和灯L1的电功率．
答案 (1)0.8 V 0.4 A (2)0.64 V 5.12×10－2 W
解析 (1)等效电路如图所示． MN中的电动势E1＝B·2r·v0＝0.8 V
MN中的电流I＝2E1R0＝0.8 A
流过灯L1的电流I1＝I2＝0.4 A
(2)等效电路如图所示 回路中的电动势E2＝ΔBΔt·πr2 ＝0.64 V 回路中的电流I′＝E22R0＝0.16 A 灯L1的电功率P1＝I′2R0＝5.12×10－2 W. 4 / 15
二、电磁感应中的图像问题 1．对于图像问题，搞清物理量之间的函数关系、变化范围、初始条件、斜率的物理意义等，往往是解题的关键． 2．解决图像问题的一般步骤 (1)明确图像的种类，即是B－t图像还是Φ－t图像，或者E－t图像、I－t图像等． (2)分析电磁感应的具体过程． (3)确定感应电动势(或感应电流)的大小和方向，有下列两种情况． ①若回路面积不变，磁感应强度变化时，用楞次定律确定感应电流的方向，用E＝nΔΦΔt确定感应电动势大小的变化． ②若磁场不变，导体垂直切割磁感线，用右手定则判断感应电流的方向，用E＝BLv确定感应电动势大小的变化． (4)涉及受力问题，可由安培力公式F＝BIL和牛顿运动定律等规律写出有关函数关系式． (5)画图像或判断图像．特别注意分析斜率的变化、截距等． 例3 在竖直方向的匀强磁场中，水平放置一圆形导体环．规定导体环中电流的正方向如图3甲所示，磁场的磁感应强度向上为正．当磁感应强度B随时间t按图乙所示规律变化时，下列能正确表示导体环中感应电流变化情况的是 ( )
图3
答案 C 解析 根据法拉第电磁感应定律有：E＝nΔΦΔt＝nSΔBΔt，因此在面积、匝数不变的情况下，感应电动势与磁场的变化率成正比，即与B－t图像中的斜率成正比，由图像可知：0～2 s，斜5 / 15
率不变，故感应电流不变，根据楞次定律可知感应电流方向顺时针即为正值，2～4 s斜率不变，电流方向为逆时针，整个过程中的斜率大小不变，所以感应电流大小不变，故A、B、D错误，C正确． 例4 如图4所示，一个由导体做成的矩形线圈，以恒定速率v运动，从无磁场区进入匀强磁场区，磁场宽度大于矩形线圈的宽度da，然后出来，若取逆时针方向的电流为正方向，那么下列图中的哪一个图能正确地表示回路中的电流与时间的函数关系( )
图4
答案 C 解析 根据楞次定律，线圈进入磁场的过程，穿过线圈的磁通量垂直线圈向里且增加，产生逆时针的感应电流，因为速度恒定，所以电流恒定，故A、D错误；离开磁场时，穿过线圈的磁通量垂直线圈向里且减少，产生顺时针的感应电流，B错误，故选C.
1．(电磁感应中的电路问题)由粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a、b两点间的电势差绝对值最大的是( ) 6 / 15
答案 B 解析 本题在磁场中的线框与速度垂直的边等效为切割磁感线产生感应电动势的电源．四个选项中的感应电动势大小均相等，回路电阻也相等，因此电路中的电流相等，B中a、b两点间电势差为路端电压，为电动势的34倍，而其他选项则为电动势的14倍．故B正确． 2．(电磁感应中的图像问题)如图5所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0
时刻bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a—b—c—d—a方向为感应电流正方向，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是 ( )
图5
答案 B 7 / 15
解析 由于bc进入磁场时，根据右手定则判断出其感应电流的方向是沿adcba的方向，其方向与电流的正方向相反，故是负的，所以A、C错误；当逐渐向右移动时，切割磁感线的条数在增加，故感应电流在增大；当bc边穿出磁场区域时，线圈中的感应电流方向变为abcda，是正方向，故其图像在时间轴的上方，所以B正确，D错误． 3．(电磁感应中的电路问题)如图6所示，在磁感应强度B＝2 T的匀强磁场中，有一个半径r＝0.5 m的金属圆环．圆环所在的平面与磁感线垂直，OA是一个金属棒，它沿着顺时针方向
以20 rad/s的角速度绕圆心O匀速转动．A端始终与圆环良好接触，OA棒的电阻R＝0.1 Ω，图中定值电阻R1＝100 Ω、R2＝4.9 Ω，电容器的电容C＝100 pF.圆环和连接导线的电阻忽略不计，则：
图6 (1)电容器所带的电荷量是多少？哪个极板带正电？ (2)电路中消耗的电功率是多少？ 答案 (1)4.9×10－10 C 上极板带正电 (2)5 W 解析 (1)等效电路如图所示
金属棒OA产生的感应电动势为： E＝Blv＝Brωr2＝5 V，I＝ER＋R2＝1 A.
则Q＝CUC＝CIR2＝4.9×10－10 C. 根据右手定则，感应电流的方向由O→A，但金属棒切割磁感线相当于电源，在电源内部电流从电势低处流向电势高处，故A点电势高于O点电势，所以电容器上极板与A点相接为正极，带正电，同理电容器下极板与O点相接为负极，带负电． (2)电路中消耗的电功率P消＝I2(R＋R2)＝5 W，或P消＝IE＝5 W. 8 / 15
题组一 电磁感应中的图像问题 1．(多选)如图1甲所示，一个闭合线圈固定在垂直纸面的匀强磁场中，设向里为磁感应强度B的正方向，线圈中的箭头为电流I的正方向．线圈中感应电流I随时间变化的图线如图乙
所示，则磁感应强度B随时间变化的图线可能是下图中的( )
图1
答案 CD 2．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图2甲所示，当磁场的磁感应强度B随时间t按如图乙所示规律变化时，下图中能正确表示线圈中感应电动势E变化的是 ( )
图2 9 / 15
答案 A 解析 在第1 s内，由楞次定律可判定电流为正，其产生的感应电动势E1＝ΔΦ1Δt1＝ΔB1Δt1S，在第2 s和第3 s内，磁感应强度B不变，线圈中无感应电流，在第4 s和第5 s内，B减小，由楞次定律可判定，其电流为负，产生的感应电动势E2＝ΔΦ2Δt2＝ΔB2Δt2S，由于ΔB1＝ΔB2，Δt2＝2Δt1，故E1＝2E2，由此可知，A选项正确． 3．如图3甲所示，光滑导轨水平放置在竖直方向的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F的作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～2t0时间内，能正确反映流过导体棒ab的电流与时间或外力与时间关系的图线是 ( )
图3
答案 D 解析 在0～t0时间内磁通量为向上减少，t0～2t0时间内磁通量为向下增加，两者等效，且根据B－t图线可知，两段时间内磁通量的变化率相等，根据楞次定律可判断0～2t0时间内
