阀门产品知识 压力MP和LB磅级的换算表

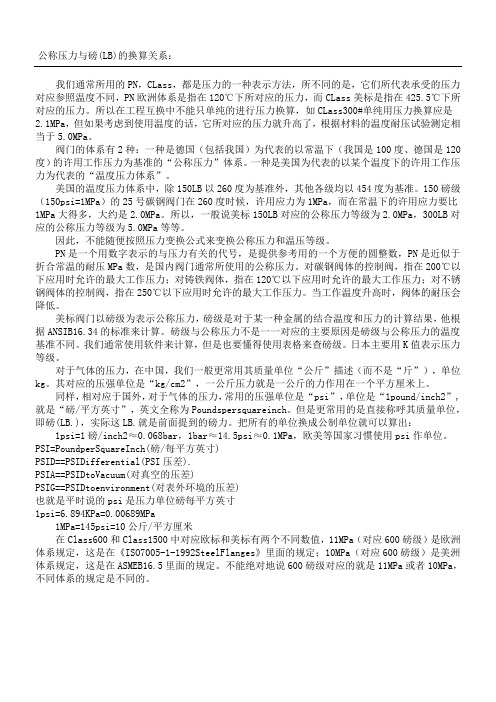

公称压力与LB关系换算
公称压力与磅(LB)的换算关系：我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”。
美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSIB16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
我们通常使用软件来计算，但是也要懂得使用表格来查磅级。
日本主要用K值表示压力等级。
公称压力(PN)与Class美标磅级(Lb)的关系换算
公称压力(PN)与Class美标磅级(Lb)的关系换算公称压力(PN)，Class美标磅级(Lb)，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括中国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150Lb以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150Lb 对应的公称压力等级为2.0MPa，300Lb对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是中国阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级来表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
我们通常使用软件来计算，但是也要懂得使用表格来查磅级。
压力等级单位换算
1兆帕(MPa)=145磅/英寸2(psi)=10.2千克/厘米2(kg/cm2)=10巴(bar)=9.8大气压(atm) 磅级和公称压力的对照表(参考)磅级(class) 150 / 300 / 400 / 600 / 800 / 900 / 1500 / 2500公称压力PN(MPa) 1.6,2.0 / 2.5,4.0,5.0 / 6.3 / 10.0 /-- / 15.0 / 25.0 / 42.0压力换算——化工管道压力等级划分知识压力等级划分我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CL ass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
压力换算——化工管道化工管道压力等级单位换算Page 3 of 6 150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
公称压力(PN)与Class美标磅级(Lb)的关系换算(稻谷书屋)
公称压力(PN)与Class美标磅级(Lb)的关系换算公称压力(PN)，Class美标磅级(Lb)，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括中国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150Lb以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150Lb对应的公称压力等级为2.0MPa，300Lb对应的公称压力等级为5.0MPa 等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是中国阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级来表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
我们通常使用软件来计算，但是也要懂得使用表格来查磅级。
公称压力PN与Class美标磅级Lb的关系换算
公称压力(PN)与Class美标磅级(Lb)的关系换算公称压力(PN)，Class美标磅级(Lb)，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括中国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150Lb以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150Lb对应的公称压力等级为2.0MPa，300Lb对应的公称压力等级为5.0MPa 等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是中国阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级来表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSIB16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
我们通常使用软件来计算，但是也要懂得使用表格来查磅级。
磅级与公斤力换算
阀门磅级,MPA, BAR, PSI和公斤的含义和换算class 150 300 400 600 800 900 1500 2500 LBMpa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.0 42.0 MPA150LB对应1.6-2.0MPa，300LB对应2.5-5.0MPa，400LB对应6.3MPa，600LB对应10MPa，800LB对应13MPa，900LB对应15MPa，1500LB对应25MPa，2500LB对应42MPa我通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
公称压力与LB关系换算
公称压力与磅LB的换算关系：我们通常所用的PN,CLass,都是压力的一种表示方法,所不同的是,它们所代表承受的压力对应参照温度不同,PN欧洲体系是指在120℃下所对应的压力,而CLass美标是指在℃下所对应的压力;所以在工程互换中不能只单纯的进行压力换算,如CLass300单纯用压力换算应是,但如果考虑到使用温度的话,它所对应的压力就升高了,根据材料的温度耐压试验测定相当于;阀门的体系有2种：一种是德国包括我国为代表的以常温下我国是100度、德国是120度的许用工作压力为基准的“公称压力”体系;一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”;美国的温度压力体系中,除150LB以260度为基准外,其他各级均以454度为基准;150磅级150psi=1MPa的25号碳钢阀门在260度时候,许用应力为1MPa,而在常温下的许用应力要比1MPa大得多,大约是;所以,一般说美标150LB对应的公称压力等级为,300LB对应的公称压力等级为等等;因此,不能随便按照压力变换公式来变换公称压力和温压等级;PN是一个用数字表示的与压力有关的代号,是提供参考用的一个方便的圆整数,PN是近似于折合常温的耐压MPa数,是国内阀门通常所使用的公称压力;对碳钢阀体的控制阀,指在200℃以下应用时允许的最大工作压力；对铸铁阀体,指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀,指在250℃以下应用时允许的最大工作压力;当工作温度升高时,阀体的耐压会降低;美标阀门以磅级为表示公称压力,磅级是对于某一种金属的结合温度和压力的计算结果,他根据ANSI 的标准来计算;磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同;我们通常使用软件来计算,但是也要懂得使用表格来查磅级;日本主要用K值表示压力等级;对于气体的压力,在中国,我们一般更常用其质量单位“公斤”描述而不是“斤”,单位kg;其对应的压强单位是“kg/cm2”,一公斤压力就是一公斤的力作用在一个平方厘米上;同样,相对应于国外,对于气体的压力,常用的压强单位是“psi”,单位是“1pound/inch2”, 就是“磅/平方英寸”,英文全称为Pounds per square inch;但是更常用的是直接称呼其质量单位,即磅LB.,实际这LB.就是前面提到的磅力;把所有的单位换成公制单位就可以算出：1 psi=1磅/inch2 ≈,1 bar≈≈,欧美等国家习惯使用psi作单位;PSI = Pound per Square Inch 磅/每平方英寸PSID == PSI Differential PSI 压差.PSIA == PSID to Vacuum 对真空的压差PSIG == PSID to environment 对表外环境的压差也就是平时说的psi 是压力单位磅每平方英寸1psi==1MPa=145psi=10公斤/平方厘米在Class600和Class1500中对应欧标和美标有两个不同数值,11MPa对应600磅级是欧洲体系规定,这是在ISO 7005-1-1992 Steel Flanges里面的规定；10MPa对应600磅级是美洲体系规定,这是在ASME 里面的规定;不能绝对地说600磅级对应的就是11MPa或者10MPa,不同体系的规定是不同的;。
公称压力与磅(LB)关系换算
公称压力与磅(LB)关系换算地讨论我们通常所用地PN，CLass，都是压力地一种表示方法，所不同地是，它们所代表承受地压力对应参照温度不同，PN欧洲体系是指在120℃下所对应地压力，而CLass美标是指在425.5℃下所对应地压力.所以在工程互换中不能只单纯地进行压力换算，如
于
“
地
为
考用地一个方便地圆整数，PN是近似于折合常温地耐压MPa数，是国内阀门通常所使用地公称压力.对碳钢阀体地控制阀，指在200℃以下应用时允许地最大工作压力；对铸铁阀体，指在120℃以下应用时允许地最大工作压力；对不锈钢阀体地控制阀，指在250℃以下应用时允许地最大工作压力.当工作温度升高时，阀体地
耐压会降低.美标阀门以磅级来表示公称压力，磅级是对于某一种金属地结合温度和压力地计算结果，他根据ANSI B16.34地标准来计算.磅级与公称压力不是一一对应地主要原因是磅级与公称压力地温度基准不同.我们通常使用软件来计算，但是也要懂得使用表格来查磅级.日本主要用K值表示压力等级.对于气体地压力，在中国，我
规定是不同地.阀门地体系主要有2种：一种是德国（包括我国）为代表地以常温下（我国是100度、德国是120度）地许用工作压力为基准地“公称压力”体系.一种是美国为代表地以某个温度下地许用工作压力为代表地“温度压力”体系，美国地温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准.例如，
150LB.地25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下地许用应力要比1MPa大得多，大约是2.0MPa.所以，一般说美标150LB对应地公称压力等级为2.0MPa，300LB对应地公称压力等级为5.0MPa等等.因此，不能随便按照压力变换公式来变换公称压力和温压等级.。
阀门压力等级对照表
阀门压力等级对照表阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。
这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。
阀门的型号编制方法（JB 308-1975）（1）类型代号用汉语拼音字母表示（阀门类型代号）注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。
（2）传动方式代号用阿拉伯数字表示（阀门传动方式代号）注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。
（3）连接形式代号用阿拉伯数字表示（阀门连接形式代号）注：焊接包括对焊和承插焊。
(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号(4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号(4-9)疏水阀结构形式代号(4-10)安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。
公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。
用于电站工业的阀门，当介质最高温度超过530℃时，按JB 74-1994第五条的规定标准工作压力。
1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。
管道压力等级单位换算
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级管线的级别是如何定义的-ansi的标准Class 150,300,400,600,900,1500,2500 lb,与SI制压力等级对应关系如下:150 lb——2.0MPa600 lb——10.0MPa(ISO将其改为 11.0MPa)300 lb——5.0MPa 900 lb——15.0MPa400 lb——6.8MPa 1500 lb——25.0MPa(ISO将其改为 26.0MPa)DN15～600mm 2500 lb——42.0MPaCL150----------PN2.0、 PN1.6 PN2.5CL300----------PN5.0、 PN4.0CL400----------PN6.8、 PN6.3CL600----------PN10.0, PN11.0CL900----------PN15.0、 PN16.0CL1500---------PN25.0、 PN26.0CL2500---------PN42.0阀门公称压力-磅级换算表我国和欧洲所用的公制体系下用于标识阀门压力等级的是：公称压力（或者MPa）。
而美国用于标识阀门的是：磅级（CL）。
两者是不能通过“单位换算”来转换的。
将公称压力（单位是“千克力/平方厘米”，前缀为PN）直接换算成磅级（单位是“磅力/平方英寸”，前缀为CL）得到的结果是不正确的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门产品知识慨论
慨论
阀门是通过改变其流道面积的大小来控制流体流量、压力和流向的机械产品。
1、阀门的基本参数
（1）公称通径公称通径是指阀门与管道连接处通道的名义直径，用DN表示。
它表示阀门规格的大小。
公称通径系列见下表：
6 10 15 20 25 32 40 50 65 80 100 125 150 （175）200 （225）250 300 350 400 45 0 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
注：
1)摘自GB1047-70〈管子和管道附件的公称通径〉。
2)黑体字为基本系列,应优先选用。
3)带括号的尺寸仅用于特殊阀门。
（2）公称压力公称压力是指与阀门的机械强度有关的设计给定压力，用PN表示。
公称压力系列见下表：
0.05 0.1 0.25 0.4 0.6 0.8 1.0 1.6 2.0 2.5 4.0 5.0 6.3 10.0 15.0 16.0 20.0 25.0 28 .0 32.0 42.0 50.0 63.0 80.0 100.0 125.0 160.0 200.0 250.0 335.0
注：
摘自GB1048-90〈管道元件公称压力〉。
在我国，涉及公称压力时，为了明显起见，通常给出计量单位，以“Mpa”表示。
对用于电站工业的阀门，当介质最高温度超过530℃时，则一般标注工作压力，如P54 17.0Mpa表示阀门在540℃下的最大允许工作压力为17.0Mpa。
在英、美国家中，尽管目前在有关标准中已列入了公称压力的概念，但仍采用磅级（class）。
由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系。
两者参考的对应关系见下表：
日本的K级制，其温度基准与英、美国家的磅级相同，但计量单位采用米制，K级与磅级之间的关系见下表：
2.阀门的压力—温度等级
阀门的最大允许工作压力随工作温度的升高而降低。
压力—温度等级是阀门设计和选用的基准，在选用阀门是应特别注意。
阀门的压力—温度等级见附录2。
3.阀门的型号编制方法
本书中的阀门型号编制方法主要参照JB308-75标准,同时吸收了有关标准对型号编制的规定,并根据原国标报批稿作了适当的补充。
（1）类型代号用汉语拼音表示，按表1的规定。
表1 类型代号
注：
低温（低于--40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。
（2）传动方式代号用阿拉伯数字表示，按表2的规定。
表2 传动方式代号
注：
1)手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号。
2)对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用9B表示。
3)代号2及代号8是用在阀门启闭时，需由两种动力源同时对阀门进行动作的情况下。
（3）连接形式代号用阿拉伯数字表示，按表3的规定。
表3 连接形式代号
注：
焊接包括对焊和承接焊
（4）结构型式代号用阿拉伯数字表示，按表4~14的规定。
表4 结构形式代号（一）
表5结构形式代号（二）
表6 结构形式代号（三）
表7结构形式代号（四）
表8结构形式代号（五）
表9 结构形式代号（六）
表10 结构形式代号（七）
表11 结构形式代号（八）
表12 结构形式代号（九）
表13 结构形式代号（十）
表14 结构形式代号（十一）
（5）阀座密封面或衬里材料代号用汉语拼音字母表示，按表15的规定。
表15 阀座密封面或衬里材料代号
注：
1)由阀体直接加工的阀座密封面材料代号用“W”表示。
2)当密封副的密封面材料不同时，以硬度低的材料代号表示（隔膜阀除外）。
（6）公称压力数值，按GB1048《管道元件公称压力》的规定。
用于电站工业的阀门，当介质最高温度超过530℃时，标注工作压力。
公称压力的数值用10倍的兆帕（Mpa）数表示。
（7）阀体材料代号用字母表示，按表16的规定。
表16阀体材料代号
注：PN≤1.6Mpa的灰铸铁阀体和PN≥2.5Mpa的碳素钢阀体材料可省略本代号。
（8）型号和名称标记
阀门标记由型号、规格、名称组成。
如前面两项已表示清楚，名称可以省去。
但在合同与设计图样上不可省去。
阀门名称按：传动方式、结构形式、衬里材料和类型命名。
下列内容在阀门名称的命名中予以省略：
1）对于连接形式中的“法兰”。
2）结构形式中：闸阀的“明杆”、“弹性”、“刚性”、和“单闸板”、截止阀、节流阀的“直通式”、球阀的“浮动”和“直通式”、蝶阀的“中线式”、隔膜阀的“屋脊式”、旋塞阀的“填料”和“直通式”、止回阀的“直通式”和“单瓣式”、安全阀的“不封闭”。
3）阀座密封面材料
型号和名称编制方法示例
1）电动机传动、法兰连接、明杆楔式双闸板、密封面材料由阀体直接加工、公称压力PN0.1Mpa、阀体材料为灰铸铁的闸阀：
Z942W-1电动楔式双闸板闸阀
2）手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4Mpa，阀体材料为1Cr18Ni9Ti的球阀：Q21F-40P外螺纹球阀
3）液动、法兰连接、中线式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶，公称压力为PN0.25Mpa、阀体材料为灰铸铁的蝶阀：
D741X-2.5液动蝶阀
4）电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、工作压力P54 17Mpa，阀体材料为铬钼钒钢的截止阀：
J961Y-P54 170电动焊接截止阀
对于按照国外标准制造的阀门，仍采用本型号编制方法，但公称压力数值代号采用相应标准的代号，并标注单位，同时加括号。
编制方法示例：
J41M-300（Lb）P
此外，由于目前的型号编制无法适应阀门产品的发展需要，故本书中部分阀门产品的型号仍按各厂的编制方法。
上一页：没有了下一页：概述阀门的选用、安装与维修
150磅=2.0MPA=20KG/CM
7.5倍
300磅=5.0MPA=50KG/CM
6倍
400磅=6.8MPA=68KG/CM 5.88倍
600磅=10MPA=100KG/CM 6倍。
