关于南水北调中线干线冰期输水自动化控制模型浅析
关于南水北调中线干线冰期输水自动化控制模型浅析发布时间：2022-10-21T02:37:14.304Z 来源：《中国建设信息化》2022年11期第6月作者：牛红[导读] 长距离输水工程规模巨大，技术复杂，本文通过分析南水北调冰期自动化输水牛红中国南水北调集团中线有限公司摘要：长距离输水工程规模巨大，技术复杂，本文通过分析南水北调冰期自动化输水运行管理的现状、特点，比较全面的总结了南水北调长距离大型调水工程运行管理的经验、教训和体会，能对我国长距离大型调水工程的冰期运行管理理论和实践起到一定的借鉴作用。
关键词：长距离输水；冰期输水；自动化控制；运行南水北调中线总干渠输水距离长达1400余公里，控制节点多，沿线均无调节水库，只能利用有限的渠道调蓄能力，水力条件非常复杂，如此大规模、长距离调水工程的输水运行控制问题国内尚无先例，其调水工程的调度和控制也十分复杂，其难点在于：（1）渠线长，控制建筑物多，（2）明渠输水为无压自流形式，如果输水干渠上没有任何调蓄水库，输水控制过程的可调节能力较差，控制难度也就更大，尤其是冬季冰期输水困难更大。
（3）长距离调水工程沿线水量分配不均，而且与当地水源联合调度，各闸门的需水量也是变化的。
因此提高针对渠道冰期输水方面的自动化模拟研究，在输水运行控制方面有着重要的意义，通过运行调度过程模拟、调度运行方案研究和自动控制系统等方面发展可以提高渠道的输水安全性能。
1.冰期输水自动化控制数学模型研究现状渠道的自动控制方法的研究和应用在国外开展的较早，早在1937年，阿尔及利亚就安装了上游常水位自动闸门（AMIL），20世纪40年代下游常水位控制闸门（A VIS或A VIO）开始安装使用，法国SOGREAH公司研究开发了BIV AL控制模型，是一种等容积就地自动控制模型，也是一种比例积分控制，应用本方法的有墨西哥的Cupatitzio-Tepalcatepec工程等，其他同类控制如P+PR（比例+比例复位）控制算法将积分控制引入渠道控制，用于上游控制模式，应用的有华盛顿Umattilla流域工程、亚利桑那Yuma Dsesalting水槽排水渠道等，但对于冰期输水模型研究目前不多。
长距离输水渠道冰期运行控制研究
摘要 ： 高纬度地 区的渠道在冬季往往 采用 冰盖下输水 ， 保证冰盖 的稳定 性是渠道 冬季安全输水 的前 提条件 。 目前 ， 渠 道在冬季 的运行控制 多依靠经验 ， 开展长距离渠道 冰期运行 控制研究对 实现冰期安全输 水是十分重要 的 。利 用数值
模 拟 的方 法 分 析 了 长距 离 输 水 渠 道 的冰 情 和 水 情 的 变 化 过 程 ， 据 渠 道 内 的冰 情 演 变 特 性 ， 出冬 季 渠 道 应 采 用 闸 前 根 提
ｄ ｉ１ ．９ ／． ｓ ．６２ ６ ３ ２ １ ．１０ ３ ｏ：０３ 鹤 ｊｓｎ １７ —１８ ．０ ０ Ｏ ．０ ｉ
长 距 离 输 水 渠 道 冰 期 运 行 控 制 研 究
穆祥鹏 ， 文学 ， 陈 崔 巍 ， 晓晨 ， 郭 王 琦
（ 国水 利水 电科 学 研 究 院 水 力学 所 ， 京 １ ０ ３ ） 中 北 ０ ０ ８
ＭＵ Ｘ ａ ｇｐ ｎ ， ｉｎ —ｅ ｇ ＣＨＥ Ｗ ｅ — ｕ ，Ｃ ｅ，ＧＵＯ Ｘｉ －ｈ ｎ Ｗ ＡＮＧ Ｑｉ Ｎ ｎ ｘ ｅ ＵＩ Ｗ ｉ ａ ｃｅ ， ｏ
（ ｈｎ ｎｔ ｕｅｏ ｔｒ ｓｕｃｓａ ｄＨｙ ｒｐ ｚｅ ｓａｃ Ｂｅ ｉｇ １ ０３ ，Ｃ ｉａ Ｃ ｉａＩｓｉ ｔ ｆｗａｅ ｏ ｒｅ ｎ ｄ ｏ ｏｅｒ ｅｒｈ， ｉ ｎ ０ ０ ８ ｈｎ 预报 以及冰情预报可能存在的不确定性 ， 出采用水位 一流量 串级的反馈控制算法 ， 提 建立 了渠道冰期运行控制模 型 ， 并在控制器内加入解耦 环节 ， 以提高渠道的控制效果 。并通过南 水北调 中线干渠 的数值模 拟实验， 对渠道冰期运行控制模型的控制效果进行 了验证。结果表 明， 该冰期运行 控制模型可 以实现渠道冬季 安全 、 适时 、 适量的供水 目标 。 关键词 ： 冰水力学 ； 冰期输水 ； 南水北调 中线工程 ； 数值模拟 ； 渠道

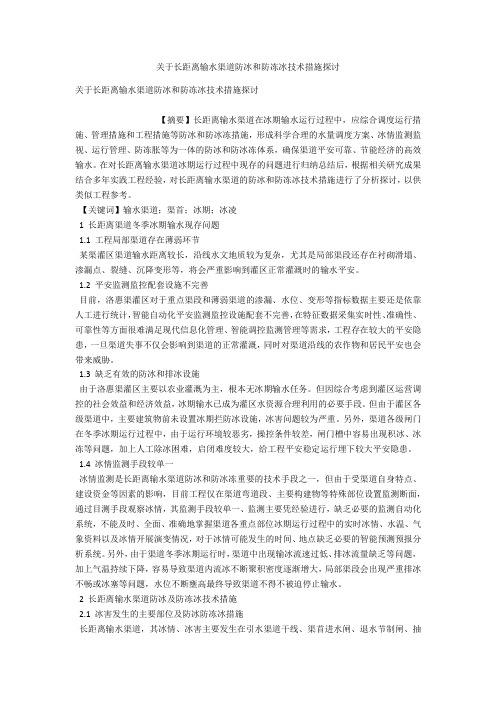

关于长距离输水渠道防冰和防冻冰技术措施探讨
关于长距离输水渠道防冰和防冻冰技术措施探讨关于长距离输水渠道防冰和防冻冰技术措施探讨【摘要】长距离输水渠道在冰期输水运行过程中，应综合调度运行措施、管理措施和工程措施等防冰和防冰冻措施，形成科学合理的水量调度方案、冰情监测监视、运行管理、防冻胀等为一体的防冰和防冰冻体系，确保渠道平安可靠、节能经济的高效输水。
在对长距离输水渠道冰期运行过程中现存的问题进行归纳总结后，根据相关研究成果结合多年实践工程经验，对长距离输水渠道的防冰和防冻冰技术措施进行了分析探讨，以供类似工程参考。
【关键词】输水渠道；渠首；冰期；冰凌1 长距离渠道冬季冰期输水现存问题1.1 工程局部渠道存在薄弱环节某渠灌区渠道输水距离较长，沿线水文地质较为复杂，尤其是局部渠段还存在衬砌滑塌、渗漏点、裂缝、沉降变形等，将会严重影响到灌区正常灌溉时的输水平安。
1.2 平安监测监控配套设施不完善目前，洛惠渠灌区对于重点渠段和薄弱渠道的渗漏、水位、变形等指标数据主要还是依靠人工进行统计，智能自动化平安监测监控设施配套不完善，在特征数据采集实时性、准确性、可靠性等方面很难满足现代信息化管理、智能调控监测管理等需求，工程存在较大的平安隐患，一旦渠道失事不仅会影响到渠道的正常灌溉，同时对渠道沿线的农作物和居民平安也会带来威胁。
1.3 缺乏有效的防冰和排冰设施由于洛惠渠灌区主要以农业灌溉为主，根本无冰期输水任务。
但因综合考虑到灌区运营调控的社会效益和经济效益，冰期输水已成为灌区水资源合理利用的必要手段。
但由于灌区各级渠道中，主要建筑物前未设置冰期拦防冰设施，冰害问题较为严重。
另外，渠道各级闸门在冬季冰期运行过程中，由于运行环境较恶劣，操控条件较差，闸门槽中容易出现积冰、冰冻等问题，加上人工除冰困难，启闭难度较大，给工程平安稳定运行埋下较大平安隐患。
1.4 冰情监测手段较单一冰情监测是长距离输水渠道防冰和防冰冻重要的技术手段之一，但由于受渠道自身特点、建设资金等因素的影响，目前工程仅在渠道弯道段、主要构建物等特殊部位设置监测断面，通过目测手段观察冰情，其监测手段较单一、监测主要凭经验进行，缺乏必要的监测自动化系统，不能及时、全面、准确地掌握渠道各重点部位冰期运行过程中的实时冰情、水温、气象资料以及冰情开展演变情况，对于冰情可能发生的时间、地点缺乏必要的智能预测预报分析系统。

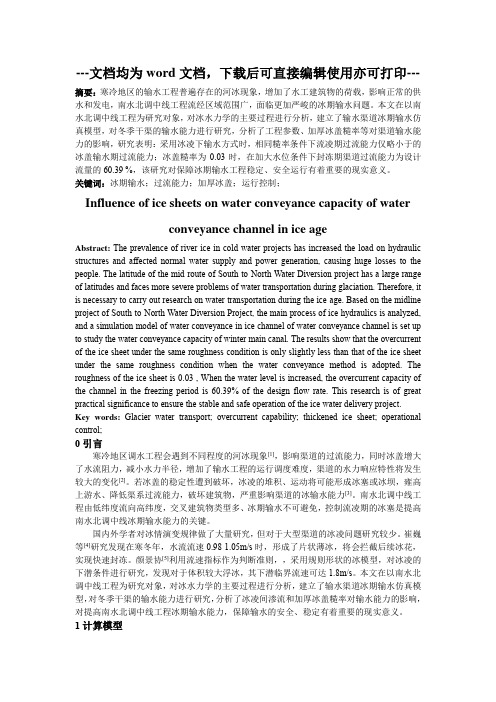

冰凌对输水渠道冰期输水能力的影响-毕业论文
