模具设计师原理考试试卷(doc 7页)
模具设计试题
模具设计试题一、题目背景随着工业化的不断发展，模具在制造行业中的作用越来越重要。
而模具设计作为模具制造的关键环节，需要设计师具备一定的技术和实践能力。
本次试题旨在考察学生对模具设计的理解和应用能力。
二、试题内容某汽车零部件制造公司准备开展一项新产品生产，需要设计一套适用于生产该零部件的模具。
请设计师根据以下要求进行模具设计：1. 零部件介绍：压铸汽车发动机缸盖，材料为铝合金，要求表面光洁。
尺寸为200mm×150mm×50mm。
2. 模具类型：选择合适的模具类型进行设计，并给出理由。
3. 模具结构：请设计出合适的模具结构，并标注各部件的名称和功能。
4. 模具材料：选择适合该模具的材料，并说明选择的理由。
5. 设计要求：a) 确保模具结构合理，能够满足零部件的生产要求，保证产品质量。
b) 考虑模具的制造成本和使用寿命，提高生产效率。
6. 设计图纸：提供完整的设计图纸，包括三视图和剖视图。
7. 其他附加要求：假设需要在模具中引入冷却系统，请设计师考虑如何设计以实现最佳冷却效果。
三、评分标准1. 模具类型选择的合理性和理由的科学性。
2. 模具结构设计的合理性和各部件功能的准确性。
3. 模具材料选择的合适性和选择理由的合理性。
4. 设计要求的满足程度和生产效率的考虑。
5. 设计图纸的完整性和清晰度。
6. 冷却系统设计的科学性和最佳冷却效果的实现。
四、提交要求请学生在规定时间内完成模具设计，并将设计图纸和设计说明书一并提交。
五、参考资料1. 《模具设计与制造》（第三版），杨英培，机械工业出版社，2018年。
2. 《模具设计与材料选用手册》，王宁，机械工业出版社，2017年。
六、注意事项1. 请学生严格按照试题要求完成设计，不得援引或拷贝他人设计。
2. 试题内容仅供参考，学生可以根据实际情况进行设计。
3. 如有任何问题，请及时向监考老师咨询。
七、结语模具设计是一项技术含量较高的工作，需要设计师具备扎实的理论知识和实际操作能力。
模具工程师考试试卷与答题卡
全国计算机辅助技术认证考试模具设计工程师考试试卷考试时间150分钟，总分100分考试要求：将第一题、第二题及第三题（一）的答题结果填写在答题卡中，以“答题卡”命名，并将第三题的软件答题结果一同备份到以学生姓名为名称的文件夹中。
一．基础知识（共25分，其中单项选择题15分，判断题10分）（一）单项选择题（共15题，每题1分，共15分。
）1.在设计塑料模时，为了让制件留在模具的型芯上，则应使型芯的脱模斜度型腔孔的脱模斜度。
( )A.大于B.小于C.等于D.不确定2.注射成型的工艺条件中，料筒温度的选择是：成形黏度大的塑料料筒温度应____成形黏度小的塑料的料筒温度。
（）A.高于B.低于C.等于D.不确定3.塑料品种的流动性差，塑件的总体尺寸_____。
（）A.不能太小B.不能太大C.受模具制造工艺限制D.根据塑件的使用性能而定，不受流动性限制4.下列哪种因素不能影响注射成型的塑件精度_____。
（）A.模具的制造精度B.模具的磨损程度C.塑料收缩率的波动D.注射机的类型5.在选择注射机时，应满足的条件是：注射机的注射量应_____制品所需塑料的熔融量。
（）A.大于B.小于C.等于D.不确定6.如果注塑机喷嘴头部半径为18mm，那么浇口套凹坑球面半径最好采用的是。
（）A.17~18mmB.19~20mmC.22~24mmD.18mm7.一般的，塑料收缩率，脱模阻力越大；塑件的脱模斜度应。
（）A.越大、越小B.越大、越大C.越小、越小D.越小、越大8.浇注系统是指模具中从接触开始到为止的塑料流动通道。
（）A.注射机顶杆、型腔B.注射机喷嘴、冷料井C.注射机顶杆、冷料井D.注射机喷嘴、型腔9.请问以下哪个动作过程顺序符合单分型面注射模的动作过程？（）A.模具锁紧--注射--开模--拉出凝料--推出塑件和凝料B.注射--模具锁紧--拉出凝料--推出塑件和凝料--开模C.模具锁紧--注射--开模--推出塑件和凝料--拉出凝料D.开模--注射--模具锁紧--拉出凝料--推出塑件和凝料10.在斜导柱侧抽芯的模具中，要求在合模时必须有对滑块起锁紧作用。

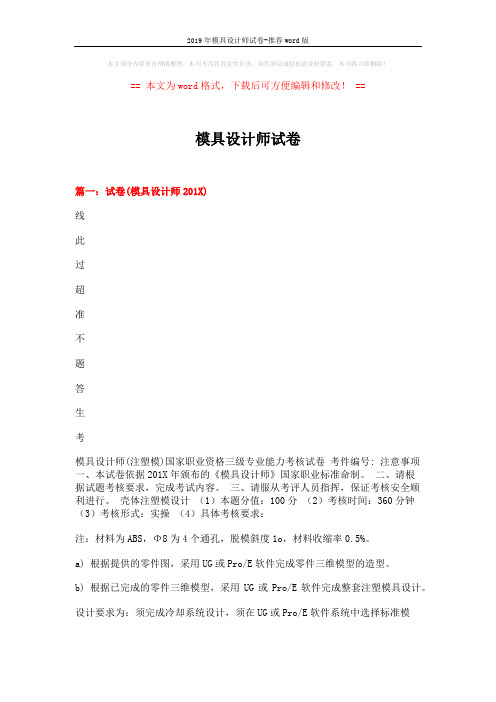

2019年模具设计师试卷-推荐word版 (14页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==模具设计师试卷篇一：试卷(模具设计师201X)线此过超准不题答生考模具设计师(注塑模)国家职业资格三级专业能力考核试卷考件编号: 注意事项一、本试卷依据201X年颁布的《模具设计师》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
壳体注塑模设计（1）本题分值：100分（2）考核时间：360分钟（3）考核形式：实操（4）具体考核要求：注：材料为ABS，Φ8为4个通孔，脱模斜度1o，材料收缩率0.5%。
a) 根据提供的零件图，采用UG或Pro/E软件完成零件三维模型的造型。
b) 根据已完成的零件三维模型，采用UG或Pro/E软件完成整套注塑模具设计。
设计要求为：须完成冷却系统设计，须在UG或Pro/E软件系统中选择标准模模具设计师(注塑模)国家职业资格三级专业能力考核试卷考件编号:架，一模二腔。
绘制模具的二维装配图（包括明细表、标题栏、图框等）。
绘制型腔零件的二维工程图。
撰写模具设计说明书。
说明书应包括以下内容：塑件分析、注塑机的选用、模具结构设计、注塑机参数校核，调试与验收要点等。
在规定时间内完成所有操作。
c) d) e) f)（5）考试结果提交内容及途径：a) 提交模具三维设计电子档文件，存储在……目录下或……文件夹中； b) 提交模具的二维装配图电子档文件，存储在……目录下或……文件夹中； c) 提交型腔零件的二维工程图电子档文件，存储在……目录下或……文件夹中； d) 提交模具设计说明书。
模具设计说明书（可另附页）篇二：模具设计师理论B试卷及答案1．二板式结构的注塑模其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出的；而三板式结构的注塑模却是在同一个分型面上取出的。
2．设计合页形状的塑料制品时，必须保证熔体从一侧通过中间薄膜流向另一侧。
塑料模具设计师知识试卷及答案
一、判断题1.我国国标规定，机械视图采用第一角投影法。
2.注塑机锁模力不足时，容易发生制品飞边现象。
3.对于模具设计者来说,模具型腔数量取决于经济因素和技术因素的综合考虑。
4.注塑模具顶出位置应设置在脱模力较小的地方，如靠近型芯，筋等等。
5.所有的塑料制件都可以使用强制脱模.×6.分型面选择的最重要的原则是：必须开设在制品断面轮廓最大的地方。
否则,制品只能强脱或抽芯。
×7.与流道平衡不同，冷却平衡是可以忽视的.×8.在模具结构许可的情况下，冷却水孔数量尽量多，尺寸尽量大。
9.在其他条件相同的条件下,塑料收缩率越大，脱模阻力越大.10.注塑模具中设置支撑柱的主要目的是给顶针板导向.11.模具导向零件中,导柱和导套的配合一般是过盈配合.12.塑料件同轴度要求高的部份可分别设置在动模和定模内成型，有利于保证同轴度。
13.车削细长轴时，因为工件刚性很差，所以切削用量应适当减小.14.为了提高CNC加工表面的精度，降低表面粗糙度，可以采用多次进给的方法，使最后一次进给的加工余量较小。
15.切削三要素是指切削速度、走刀量和切削深度.16.机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越大。
17.注塑制品发生烧焦现象的主要原因是注塑压力过大。
18.圆筒形产品通常使用推板顶出。
19.斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。
20.排气槽通常设置在熔体最后充满的地方。
21.滑块斜导柱孔与斜导柱的配合一般采用过渡配合。
22.流道末端的排气间隙一般比型腔末端排气间隙小.23.在其他条件相同的条件下，塑料与型芯的摩擦系数越大,脱模阻力越大。
24.塑料收缩率是材料固有的属性,它与注塑成型工艺、塑料制品设计、模具结构设计无关。
25.一般地，立式注塑机所占的高度较大，卧式注塑机所占的长度较大。
26.多型腔注塑模具的流道平衡有自然平衡和流动平衡.27.在其他条件相同的情况下，塑料收缩率会随着注塑压力的增大而增大.28.对于所有表面都要加工的工件,应选择加工余量最小的表面作为粗基准。
模具设计工程师考试试题样卷
职业技能鉴定题库统一试卷（样题）模具设计师（注塑）知识试卷（助理级）注意事项1、考试时间为120分钟。
2、请首先按要求在答题卡上填写您的姓名、准考证考号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，所有答案须填写在在答题卡上。
4、不要在标封区填写无关内容，否则成绩无效。
一、判断题（共15题。
将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。
每题2分。
满分30分）（）1、当塑料流动方向的收缩率与垂直于流动方向的收缩率有差别时，浇口位置的选取对成型制品产生变形没有影响。
（）2、对于一模多腔的注塑模，若各型腔或各型芯其相应形状、尺寸都完全一致，则同一模成型后的制品其相应形状、尺寸显然也是完全一致的。
（）3、精密级的加工中心重复定位精度可达到0.001 mm。
（）4、二板式结构的注塑模其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出的；而三板式结构的注塑模却是在同一个分型面上取出的。
（）5、注塑模型腔和型芯的脱模斜度在任何情况下都必须控制在1o~3o范围之内。
（）6、粗加工、断续切削和承受冲击载荷时，为了保证切削刃的强度，应取较小的后角，甚至负前角。
（）7、剖视图的剖切方法可分为单一剖、台阶剖、旋转剖、等边剖、斜剖五种。
（）8、表面粗糙度符号表示表面是用去除材料的方法获得，表示表面是用不去除材料的方法获得。
（）9、所谓前刀面磨损就是形成月牙洼的磨损，一般在切削速度较高，切削厚度较大的情况下，加工塑性金属材料时引起的。
（）10、参考点是机床上的一个固定点，与加工程序无关。
（）11、在钻孔中，夹紧力作用的方向，应与钻头轴成垂直。
（）12、从进料口注入的熔融料，由于型腔的表面散热而黏度下降，使流动性改善，因此流到末端时其熔接强度提高。
（）13、注塑模具中水道通路的大小和布局结构及加热、冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。
（）14、低浓度乳化液在加工过程中主要起润滑作用，高浓度乳化液在加工过程中主要起冷却作用。
模具设计试卷及答案.
2009-2010模具设计试卷及答案3.填空（每空1分，共25分）1.冷冲压工艺是在常温下，在压力机上，利用模具对材料施加压力，使其产生或，从而获得所需零件的一种压力加工方法。
2.选择压力机时，必须使模具的闭合高度介于压力机的与之间。
3.落料凹模在上模的叫复合模，而落料凹模在下模的叫复合模。
4.侧刃常被用于模中，其作用是控制条料的。
5.冲裁件的切断面由四部分组成。
6.落料件的尺寸与刃口尺寸相等，冲孔件的尺寸与尺寸相等。
7.影响冲裁件毛刺增大的主要原因是。
8.注塑模的主流道一般位于模具，它与注塑机的重合。
9.注塑模的排气槽通常开设在型腔的，最好开设在上。
10.注塑模的浇注系统主要由、、与组成。
11.塑料模分型面的形状有、、与。
12.为便于塑件脱模，模具开模时，一般使塑件留在上。
二、单项选择题（每小题1分，共15分）1.在冲裁模的结构类型中精度最高是 ( ) 。
A.单工序模B.级进模C.复合模D.简易冲模2.冷冲模上模座通过 ( )安装在压力机的滑块上。
A.凸模固定板B.模柄C.导柱D.垫板3.在合理的冲裁间隙范围内,适当取大间隙有利于( )A.提高冲裁件质量B.延长模具寿命C.提高材料利用率.D.提高生产率4.复合模与级进级模比较则( ) 。
A.生产效率较高.B.生产安全性好.C.冲制的工件精度高.D.冲制工件的形状不受限制.5.当弯曲模间隙过大时,对U形弯曲件的不利影响是( )A.弯裂B.翘曲C.回弹D.畸变6．当工件的弯曲线方向与板料的纤维方向（）时，可具有较小的最小弯曲半径。
A．垂直 B.成45° C.平行 D.成任意角度.7.冲制一工件，冲裁力为 F ，采用刚性卸料、下出件方式，则总压力为（）。
A .冲裁力 + 卸料力B .冲裁力 + 推料力C .冲裁力 + 卸料力 + 推料力8.在注塑成型过程中，金属嵌件预热的目的是（）A.加热物料B.增加嵌件强度C.减小嵌件周围塑料的收缩应力D.有利于排气9.注塑成型工艺适用于（）A.热固性塑料B.热塑性塑料与某些热固性塑料C.热塑性塑料D.所有塑料10.塑料挤出成型工艺与注塑成型工艺的最大区别是（）A.前者有牵引装置，而后者没有B.前者模具不用预热，而后者需预热C.前者适用于热固性塑料，后者不行；D.前者过程是连续的，而后者是间断的11.下列对注塑件成型精度没有影响的因素是（）A.模具制造精度B.模具磨损程度C.塑料收缩率的波动D.注塑机的类型12.塑料压注模主要用于加工（ )A.热塑性塑料B.热固性塑料C.通用塑料D.工程塑料13.采用直接浇口的单型腔模具，适用于成型（）塑件A.平薄易变形B. 壳形C. 箱形D.支架类14.在斜导柱侧向分型抽芯机构中，斜导柱的倾角范围应该是（）。
模具设计试卷及答案
3.填空（每空1分，共25分）
I.冷冲压工艺是在常温下，在压力机上，利用模具对材料施加压力，使其
产生或，
从而获得所需零件的一种压力加工方法。
2.选择压力机时，必须使模具的闭合高度介于压力机的与—
之间。
3.落料凹模在上模的叫复合模，而落料凹模在下模的叫
复合模。
4.侧刃常被用于模中，其作用是控制条料
A.提高冲裁件质量B.延长模具寿命C.提高材料利用率.D.提高
生产率
4.复合模与级进级模比较则（）。
A.生产效率较高.
B.生产安全性好.
C.冲制的工件精度高.
D.冲制工件的形状不受限制
5.当弯曲模间隙过大时，对U形弯曲件的不利影响是（）
A.弯裂B.翘曲C.回弹D.畸变
6．当工件的弯曲线方向与板料的纤维方向（）时，可具有较小的最小弯
3.哪些情况下要考虑采用弹簧先行复位机构
阅读图示模具装配图，回答指定的 问题。
（1）指出模具的类型与结构
（2）指出件号5〜14的名称；件
号5、6、9、13
2009-
1.填空（每空1分，共25分）
I.冷冲压工艺是在常温下，在压力机上，利用模具对材料施加压力，使其产 生分离或塑性变形，从而获得所需零件的一种压力加工方法。
2.选择压力机时，必须使模具的闭合高度介于压力机的最大闭合高度与最小闭合高度之间。
3.落料凹模在上模的叫倒装复合模，而落料凹模在下模的叫正装复合模。
4.侧刃常被用于定距精度和生产效率要求高的连续模中，其作用是控制条料 的进给步距。
5.冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺带四部分组成。
6.落料件的尺寸与凹模刃口尺寸相等，冲孔件的尺寸与凸模刃口尺寸相等。
《模具设计与制造》课程考试试卷.doc
《模具设计与制造》课程考试试卷1、要使冷冲压模具止常i『平稳地工作, 必须要求模柄的轴心线—重合复习题及答案得分评雉人一、填空题（或偏移不大）。
2、普通曲柄圧力机的闭合高度是指_________________ 位叠时，滑块底面到 ____________________ 之间的距离。
3、模具的闭合高度是指冲模处于闭合状态时，模具__________________ 至______________ 之间的距离。
4、落料凹模在上模的叫倒装复合模,而落料凹模在下模的叫__________________________ 复合模。
5、侧刃常被用于定距精度和生产效率耍求高的___________________ 中，其作用是控制条料进给方向上的 ____________________ 06、弯曲变形程度用相对弯曲半径________________ 表示。
7、拉深变形程度用__________________ 表示。
8、冷挤床过程屮，根据金属流动方向和凸模运动方向的相互关系，可分为轴向挤压和径向挤压，轴向挤压又可分为________________ 、 _________________ 和______________ 三种。
1、大批量生产基本上都采用模具，所以模具的寿命越高越好。
（）2、曲柄冲床滑块允许的最大压力是随得分评雑人二、判断题（正确的在括号内画 7,错误的画3、搭边值的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。
（）4、在其他条件相同的情况下，金属材料中，硕材料的冲裁合理间隙大于软材料合理间隙。
（）5、斜刃比平刃的冲裁力大。
（）6、在降低冲裁力的诸多措施中，采用阶梯布置的凸模吋，为了保护小凸模，应使小凸模比大凸模高一些。
（）7、弯曲工序中，冲压用材料过厚可能造成制件冋弹加大。
（）8、在其他条件相同的情况下仅凸模圆角不同，弯曲后凸模圆角半径小的冋弹较小。
（）9、弯曲件的中性层一定位于工件1/2料厚位置。
模具设计师模具设计师考试卷模拟考试题.docx
《模具设计师》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、设计塑料制品应考虑的因素有模塑方法、模具加工及加工工艺性和（）。
（ ）A.降低成本B.产品质量C.塑料的性能D.应该易于成型和脱模2、模具生产中一般要准备（）套图样。
（ ） A.1 B.2 C.3 D.43、下列选项中，不属于模具经营管理的是（）。
（ ）A.原材料采购与经营物资管理B.产品订货及销售管理C.生产计划与实施管理D.与用户的关系及为用户服务4、生产工时定额管理是企业贯彻“按劳分配”，衡量（）的依据。
（ ） A.生产能力 B.管理能力 C.操作者劳动量和贡献大小 D.生产质量姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------5、在试模过程中，注射不满主要是由（）引起的。
（）A.料桶温度太高B.注射压力太高C.排气好、原料流动性好D.注射机成型能力太低，流动阻力过大6、模具一般通过（）固定在注射机的动、定模板上。
（）A.压板、螺钉B.螺栓C.螺母D.内六角螺钉7、对过渡配合和过盈配合的零件进行手工装配时，可用（）直接敲击模具零件。
（）A.铁锤B.钢锤C.木锤或铜棒D.装配零件8、在模具制造中，常用的电加工方法有电火花成形加工和（）两类。
（）A.电火花线切割加工B.等离子体加工C.电解磨削D.激光加工9、导柱的加工方案可选择为（）。
（）A.备料→粗加工→半精加工→精加工→光整加工→热处理B.备料→粗加工→半精加工→精加工→热处理→光整加工 C.备料→粗加工→热处理→半精加工→精加工→光整加工 D.备料→粗加工→半精加工→热处理→精加工→光整加工10、一般模具产品的生产过程主要包括生产技术的准备过程、（）、零件的各种加工过程、产品的装配过程和各种生产服务活动。
模具工程师考试试卷
全国计算机辅助技术认证考试模具设计工程师考试试卷考试时间150分钟，总分100分考试要求：将第一题、第二题及第三题I的答题结果填写在答题卡中，以“答题卡”命名，并与第三题II的答题结果一同备份到以学生姓名为名称的文件夹中。
一．基础知识（1—15为单选题，16—20为判断题，共20题，每题1分，共20分。
）1．塑料的最高成型温度是指。
（）A. 玻璃化温度（T g）B. 流动温度（T f或T m）C. 热分解温度（T d）2. 热固性塑料的模压成型温度是指。
（）A. 压制时所规定的模具温度B. 压制时规定的塑料温度C. 规定的模内塑料温度3. 结晶和取向只存在于具有线性结构的。
（）A. 通用塑料B. 工程塑料C. 热塑性塑料D. 热固性塑料4. 采用螺杆式注射机时，螺杆顶部熔料在螺杆转动后退时所受到的压力称。
（）A. 注射压力B. 塑化压力C. 保压力D. 型腔内压力（）5. 塑料齿轮设计时，除考虑避免产生应力及收缩不均匀引起变形外，轴与齿轮内孔的配合采用。
A. 过盈配合B. 间隙配合C. 过渡配合6. 丙烯腈-丁二烯-苯乙烯共聚物（ABS）是属于。
（）A. 通用塑料B. 工程塑料C. 功能塑料7. 采用多型腔注射模时，需根据选定的注射机参数来确定型腔数。
主要按注射机的来确定。
（）A. 最大的注射量B. 锁模力C. 公称塑化量8. 分流道设计时，热塑性塑料用圆形截面分流道，直径一般取d=2～12mm，流动性很好的，可取较小截面，分流道很短时，可取2mm；对流动性差的取较大截面。
（）A. 尼龙B. 聚砜C. 聚丙烯D. 聚碳酸酯9. 直接浇口适用于各种塑料的注射成型，尤其对有利。
（）A. 结晶型或易产生内应力的塑料B. 热敏性塑料C. 流动性差的塑料10. 斜导柱分型与抽芯机构中的结构，需有定距分型机构。
（）A. 斜导柱在动模，滑块在定模B. 斜导柱在定模，滑块在动模C. 斜导柱与滑块同在定模D. 斜导柱与滑块同在动模11. 带推杆的倒锥形冷料穴和圆形冷料穴适用于塑料的成型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具设计师原理考试试卷(doc 7
页)
模具设计师试卷
上海市模具技术协会
评分人
得分
姓名
专业
考号
身份证
模具设计师原理试卷
一、判断题（共20题,每题1分）
（ √ ）1、塑料制品壁厚过小会造成流动阻力过大，发生缺胶现象。壁厚过大会造成原
料浪费并且缩水严重。
（ × ）2、抽芯机构设计在定模比较简单，而设计在动模就比较复杂。
（ √ ）3、注塑机锁模力不足时，容易发生制品飞边现象。
（ √ ）4、根据塑件形状，滑块抽芯方向也可与分型面成一角度。
（ × ）5、ABS与PA相比较，前者更容易发生飞边现象，这是因为前者的流动性较强。
（ √ ）6、注塑模胚的材料通常为中碳钢。
（ √ ）7、一些塑料成型时会产生腐蚀性副产品，例如PVC塑料，因此最好使用的耐
腐蚀的模具钢。
（ √ ）8、角式注塑机是指注射螺杆与合模方向相互垂直的注塑机。
（ × ）9、内螺纹的公称直径是外径，而外螺纹的公称直径是内径。
（ × ）10、三板式注射模具的流道凝料和制品从相同的分型面取出。
（ × ）11、复位杆的主要作用是推出塑件。
（ √ ）12、平衡式流道是指流道到各型腔浇口的长度、断面形状、尺寸都相同的流道。
（ ）13、推管用于推出圆形塑件或圆形凸台塑件。
（ × ）14、滑块是用来处理产品外表面凹和凸特征的模具构件。
（ √ ）15、潜伏式浇口和点浇口都是可以自动脱落的进浇方式。
（ × ）16、为了避免滑块和顶杆发生干涉，滑块必须先于顶杆回位。
（ × ）17、凸模和型芯均是成型塑件外表面的零件。
（ √ ）18、为便于塑料件脱模，应使塑件在开模时尽可能留在定模一侧。
（ √ ）19、分型面应选择在塑件外形最大轮廓处。
（ √ ）20、抽芯设计时，斜导柱与开模方向的夹角一般小于25°。
二、单项选择题（共20题,每题1分）：
1、 关于塑化过程，正确的是ˍBˍ。
A、注塑机一边注塑，一边塑化 B、注塑机先塑化再注塑
C、塑化过程，螺杆不动 D、塑化过程，料筒不进料
2、 一般地，型腔和分流道的排列有平衡式排列和ˍAˍ两种。
A、非平衡式排列 B、“×”形排列
C、“H”形排列 D、圆形排列
3、 一般地，以下哪种因素不会对塑料制品的飞边产生影响ˍBˍ？
A、注塑压力 B、塑料收缩率
C、塑料粘度 D、保压压力
4、 冷料井是为了ˍBˍ而设置的。
A、增加流道长度 B、除去前锋冷料
C、减少流道长度 D、排气
5、 在设计抽芯机构时，要求在合模时必须有 C 对滑块起锁紧作用。
A、限位块 B、挡块 C、楔紧块
6、 如果注塑机喷嘴头部半径为20mm，那么主流道衬套凹坑半径可以设计为ˍDˍ。
A、20mm B、10mm
C、15mm D、25mm
7、 以下哪一个部件是成型零件ˍBˍ？
A、导柱 B、型腔
C、锁紧块 D、斜导柱
8、 一般地，以下哪一种注塑参数不影响塑件成型尺寸ˍAˍ？
A、开模时间 B、注塑压力
C、保压压力 D、保压时间
9、 脱模机构的动力来源有ˍDˍ。
A、开模动作 B、液压系统
C、气压系统 D、以上皆是
10、 一般地，模具设计和制造时，型芯尺寸先取ˍDˍ值，型腔尺寸先取ˍˍ值，便于修
模和防止模具自然磨损。
A、大、大 B、小、大
C、小、小 D、大、小
11、 切削温度是指 A 表面的平均温度。
A、切削区域 B、工件 C、切屑 D、刀具
12、 下列三种浇口中,主要用于成型尺寸大壁又厚或大而深的塑件的浇口是：
（ B ）
A、直接浇口 B、点浇口 C、侧浇口
13、 一般的，塑料收缩率ˍBˍ，脱模阻力越大；型芯长度ˍˍ，脱模阻力越大。
A、越大、越短 B、越大、越长
C、越小、越短 D、越小、越长
14、 一般地，在注塑成型过程中，模具温度对生产影响很大，模具通入冷却水是为
了ˍCˍ，而模具通入热水（热油）或加热是为了ˍˍ。
A、延长成型周期、提高熔体流动性 B、缩短成型周期、降低熔体流
动性
C、缩短成型周期、提高熔体流动性 D、延长成型周期、降低熔体流
动性
15、 一般地，设计模具冷却系统时，冷却水孔数量尽可能ˍAˍ，入水和出水温度差尽
可能ˍˍ。
A、多、小 B、多、大
C、少、小 D、少、大
16、 25、一般地，注塑模具的主流道ˍCˍ。
A、垂直于开模方向 B、平行于分型面
C、垂直于分型面 D、以上皆非
17、 常用A4图纸的尺寸为ˍAˍ。
A、210X297 B、297X420
C、420X594 D、594X841
18、 为了保证斜导柱伸出端淮确可靠地进入滑块斜孔，滑块在完成抽芯后必须停留
在一定位置上，为此滑块需有ˍBˍ装置。
A、导滑 B、定位
C、导向 D、润滑
19、 标注直径为50mm的球面，正确的是ˍBˍ。
A、φ50 B、Sφ50
C、R50 D、SR50
20、 若模具闭合厚度大于注塑机允许的模具最大厚度时，则可采用ˍDˍ来调整，使模
且闭合。
A、减少顶针垫板厚度 B、增加面板厚度
C、减少顶针板厚度 D、减少面板厚度
三、问答题(共3题，满分20分)
1、
常用的注塑模具浇口有哪些（举出5个例子）？它们分别适用于什么类型的塑
件？ (5分)
点浇口（小水口）、潜浇口、扇形浇口、护耳式浇
口、轮辐式浇口、矩形浇口、圆周浇口、直浇口等
2、
影响注塑件尺寸精度的因素有哪些（举出5个因素）？(5分)
塑料收缩率、成型零件设计、注塑压力、保压压力、
保压时间、浇口位置等
3、根据下面模具装配图，完成问题：
⑴、写出①到⑤共五块模板的名称（提示：该模具
为三板模）。
⑵、请解释图示的机构名称及其可以完成的功能。
模具设计师上机试
卷
一、根据下面工程图进行零件三维造型，存档文件名为:MJ_LJ01。在三维造型的基
础上选择合适的分模面并分模，存档文件名为MJ_FM02。（附：平均收缩率为1％）( 20
分)
二、根据第一题结果，继续设计模具浇注系统和顶出系统，选用合适的模架完成模
具的三维总装图，存档文件名为MJ_MJ03。( 20 分)
