EBZ200A掘进机说明书
200A综掘机培训内容
EBZ-200A综掘机知识培训内容一、产品型号的意义例：EBZ200AE——掘进机B——悬臂式（部分断面）Z——纵轴式（H——横轴式）200---切割电机额定功率（KW）A－－修改顺序号二、式掘近机由十个部分组成，即五部一机四个系统:（一）截割部：截割部的最主要功能是直接对煤岩进行破碎。
第二是可以辅助支护，在架棚子支护时挖拄窝，用托梁器托起横梁；锚杆支护时，截割部处于水平状态，工人可以站在上面作业，也可以用托梁器托起钢带。
第三是可以协助装货。
第四是在特殊情况下可以参与自救。
第五是有伸缩功能的的掘近机在坡度较大的下山巷道后退时可以用伸缩来协助。
（二）铲板部：铲板部有三个功能：第一是装货。
第二是当截割头钻进后即将进行摆动之前，铲板与支承器落地，有利于机组的稳定，截割臂左右摆动时机组不摆尾。
第三是与支承器配合可以进行自救。
（三）本体部：本体部是机器的主机架，其他部分都与其相联接固定。
回转架在回转油缸的推动下能带动截割部左右摆动。
（四）行走部：行走部的功能是带动机器前进、后退或转弯。
（五）后支承部：后支承部有三个功能，第一是牵引第二运输机随主机一起前进或后退，另外两个功能与铲板部的后两个功能相同。
（六）第一运输机：第一运输机只有一个功能，就是将铲板部装上来的货转运给第二运输机。
（七）电气系统：（八）液压系统：液压系统在掘进机上非常重要，大多数机型除截割头旋转单独由一个截割电机驱动外，其余动作都是靠液压来实现的。
这种掘进机定义为“全液压掘进机” 。
（九）水系统：水在掘进机上有两个功能，一是冷却，冷却液压油和截割电机，二是喷雾。
（十）润滑系统：掘进机的运动环节多，所以润滑点就多。
润滑对于掘进机同样非常重要。
三、压传动系统的知识（1）液压三要素⏹液压糸统内部的清洁是至关重要的，因为液压元件都很精密，很多重要部位靠间隙密封，间隙很小，容不得任何杂质混入。
杂质可以通过很多渠道混入液压系统内部，为此要把好以下几道关口。
EBZ200A掘进机安装技术措施
编号：GHNY2013—AJC—396 级别：ⅢE1310胶带顺槽EBZ200A掘进机安装安全技术措施山西高河能源有限公司综掘一队（编制：桑海鹏）二○一三年五月E1310胶带顺槽EBZ200A掘进机安装安全技术措施总工：安全副总：生产副总：机电副总：通风副总：安全部：总工办：生产技术部：通风部：运输部：抽采部：机电部：审核：队长：编制：措施会审记录高河能源现场调研报告表高河能源安全技术措施内审记录表危险源辨识表E1310胶带回风联巷EBZ-200A综掘机安装安全技术措施一、概况：（一）工程概述E1310工作面胶带顺槽全长1145m，巷道断面宽4700㎜、高3550㎜，定于机掘，选用EBZ200A型综掘机一台（沈阳北方重矿）。
该机总重69吨，外形尺寸长×宽×高=11250×3600×1800mm，我现需将掘进机进行解体、装车、运输至南翼东回风大巷（南进与南东回3#联巷口处）进行组装、调试，然后带电行进至E1310胶带顺槽迎头（运行距离约120米）。
为了保证掘进机地面解体、井下运输、安装及调试期间的安全、顺利进行，特编制本施工安全技术措施。
（二）EBZ-200综掘机主要零部件的重量和尺寸EBZ-200综掘机主要零部件的重量和尺寸表1（三）运输路线井上→井下换装站→西翼辅助运输大巷→南翼辅助运输大巷→南总进风大巷→南进风大巷→南进风与南东回3#联巷→南东回大巷（南进与南东回3#联巷口处）二、工作时间、地点及组织安排工作时间：2013年5月日—2013年5月日工作地点：南东回大巷（南进与南东回3#联巷口处）工作负责人：高川飞安全监护人：张平曹德兴现场工作负责人：李国强、姚旭刚三、施工工艺（一）作业前准备1、掘进机安装使用的工器具必须准备齐全，电工用具必须准备齐全。
掘进机设备起吊所用工具表22、所有参加拆解、安装掘进机的特种作业人员必须熟悉设备的结构、性能、技术参数及有关技术资料。

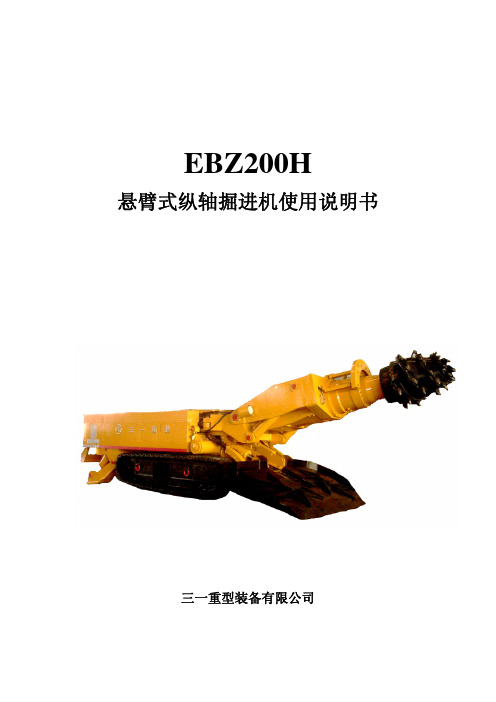

EBZ200H说明书
EBZ200H 悬臂式掘进机使用说明书
第 2 节 主要结构
一、 总体结构
三一重装掘进机在液压、电控系统控制下，精确配合，协调一致，轻松灵活地 完成掘进作业，其总体结构见下图：
1.截割部 2.铲板部 3.第一运输部 4.本体部 5. 行走部 6.后支承部 7.润滑系统 8.液压系统 9.水系统 10.电气系统
⑶、 液压系统具备低压自动部分卸载功能，既减少了能耗，又杜绝了系统发热 失效的可能性。
⑷、 行走部采用油缸张紧，既保证了张紧效果，又方便快捷，减少了故障点。 ⑸、 第一运输机部和铲板部均采用进口低速大扭矩液压马达直接驱动，无需减
速箱，减少故障环节。 ⑹、 切割震动小、有提高机器稳定性的支撑装置，工作稳定性好，使得整机可
EBZ200H 掘进机能实现连续切割、装载、运输作业。 该机适用于煤巷、半煤岩巷以及全岩的巷道掘进，也可在铁路、公路、水力 工程等隧道施工中使用。最大定位截割断面可达 28m2，截割硬度不大于 100MPa。 要求环境温度为 0~40℃，坡度±18°。
三、相关标准
引用标准： MT238-1991 悬臂式掘进机通用技术条件 执行标准： Q/SY31 20209.1-2006 EBZ200H 悬臂纵轴式掘进机
EBZ200H 悬臂纵轴式掘进机使用说明书
第一章 产品结构及参数
-4-
EBZ200H 悬臂式掘进机使用说明书
第1节 概 述
一、产品特点
1、可靠性高
⑴、 以可靠为第一目标：液压泵、专用控制器、所有轴承、主要液压阀及附件、 密封件、电气元器件均采用国际品牌产品，并与供方共同开发设计。
⑵、 行走部采用国际品牌的液压马达和减速机，平均无故障工作时间可提高两倍 以上。
160200掘进机客户说明书.
EBZ160/200型掘进机电控箱使用说明书太重煤机有限公司使用前请详细阅读本说明书注意事项1、电控箱壳体结构和本安非本安电路的电气参数，出厂前均已调试合格。
用户在维修和使用中不得擅自更改箱体结构和元器件。
2、设备带电时，严禁松动隔爆紧固件。
在维护时，请注意“严禁带电开盖”标识。
将煤尘打扫干净后，方可开上盖和箱门。
3、必须确保电机接线、箱体内部接线、控制中心和操作盒的保护设置与整机供电电压一致。
4、电缆引入装置的密封圈、金属垫圈、压板等不得残缺，防爆部位紧固栓、接地线必须接牢。
定期检查各导线的连接是否有松动现象，尤其是主回路各接线端。
5、异常情况下请按下“总急停”或拉下隔离开关以断开电控箱电源，必要时停开关电源。
正常状态严禁带负荷拉动隔离开关把手。
6、使用中尽可能避免电控部分淋水。
7、非专业人员不得使用，以防误动作。
操作人员离开时，必须将隔离开关断开，并将开关把手取下。
8、操作箱可以设置各种保护，屏蔽保护的状况只能在调试设备和应急时发生，同时务必要确保周围人员的安全。
特别声明：本说明书的内容经过认真核对，如有任何印刷错误和内容上的歧义，本公司保留最终解释权。
产品若有技术改进，会编入新版说明书，恕不另行通知。
目录1、概述 -------------------------------------------------------------------------------------------------------------- 11.1用途及适用范围------------------------------------------------------------------------------------------------ 1 1.2使用环境条件--------------------------------------------------------------------------------------------------- 1 1.3产品执行标准--------------------------------------------------------------------------------------------------- 1 1.4防爆型式 --------------------------------------------------------------------------------------------------------- 2 1.5本安参数 --------------------------------------------------------------------------------------------------------- 2 1.6型号的组成及其代表意义 ----------------------------------------------------------------------------------- 22、结构 -------------------------------------------------------------------------------------------------------------- 23、工作原理概述 -------------------------------------------------------------------------------------------------- 33.1主回路------------------------------------------------------------------------------------------------------------- 3 3.2控制电源---------------------------------------------------------------------------------------------------------- 4 3.3控制回路---------------------------------------------------------------------------------------------------------- 44、开关箱周围电气件说明 -------------------------------------------------------------------------------------- 55、保护的类型以及电气联锁介绍 ----------------------------------------------------------------------------- 66、操作箱及其功能介绍 ----------------------------------------------------------------------------------------- 76.1操作界面示意图 ------------------------------------------------------------------------------------------------ 7 6.2界面各单位说明 ------------------------------------------------------------------------------------------------ 7 6.3结合液晶显示屏画面的操作说明--------------------------------------------------------------------------- 86.3.1初始画面 ------------------------------------------------------------------------------------------------ 86.3.2 启动画面界面 ----------------------------------------------------------------------------------------- 96.3.3功率显示界面 ----------------------------------------------------------------------------------------- 106.3.4运行时间记录界面 ----------------------------------------------------------------------------------- 106.3.5电机漏电复位界面 ----------------------------------------------------------------------------------- 106.3.6电机电流显示界面 ----------------------------------------------------------------------------------- 116.3.7保护设置页面1 --------------------------------------------------------------------------------------- 116.3.8保护设置页面2 --------------------------------------------------------------------------------------- 126.3.9保护设置页面3 --------------------------------------------------------------------------------------- 127、故障处理 ------------------------------------------------------------------------------------------------------- 138、主要电气件明细 ---------------------------------------------------------------------------------------------- 159、故障排查简介 ------------------------------------------------------------------------------------------------- 1510、电气原理总图和接线腔接线图 --------------------------------------------------------------------------- 201、概述1.1 用途及适用范围KXJ-301/1140(660)E-(A)矿用掘进机隔爆兼本质安全型开关箱，适用于爆炸性气体环境及煤矿井下，为掘进机的电控配套，适用于四回路不同功率的多种掘进机机型。
EBZ综掘机安全操作规程
EBZ综掘机安全操作规程为了保障EBZ综掘机的安全操作，保护作业人员安全，本文档提供了EBZ综掘机的安全操作规程。
在进行操作前，操作人员必须了解并遵守以下规定。
1. 人员安全规定1.1 人员定位在进行开挖或其他作业时，操作人员应站在安全区域。
使用护栏将作业区域与人员区分开来，并进行禁止入内或停留的标识。
1.2 人员着装•佩戴符合标准的安全帽、工作服、安全靴等个人防护装备；•禁止使用松散的长裤，拖地裙子等危险着装，禁止穿戴手套操作设备；•长发及碰及设备的其他部位的饰物应该收起，以防被缠绕进机器中；•在进行操作之前，操作人员应双手洗净，以防机器部件被腐蚀或受污染。
1.3 紧急情况处理在发生紧急情况时，操作人员应该立即采取措施，停止机器操作，并按以下步骤执行：1.立即按下停车按钮，或将设备旋转至安全移动范围以外，关闭设备。
2.解除所有设备的电源关闭日志，以避免意外开启。
3.立即通知相关负责人员，并及时进行上报。
4.移动到安全区域，等待相关负责人员的指示。
2. 设备操作规定2.1 设备安装在安装机器时，应按照制造商的指示进行组装。
检查液压线和电气连线的连接状态是否正确，确认设备没有损坏或松动的部分。
2.2 设备开机前检查在启动设备之前，必须进行必要的机器检查，以确保设备处于无故障条件。
检查应包括：•液压管道系统的连接和泄漏情况；•液压油的水平位置，确保在筒体内部，不会因意外溢出而损坏设备；•过滤器和维修点的卫生情况，确保机器没有异物、清洁，并能正常行使；•各项通济及灯光器材的工作状态。
2.3 设备操作规定当使用EBZ综掘机进行开挖时，请遵循以下步骤：1.提醒周围人员切勿进入作业区内；2.在操作面前方和作业侧面划定安全区，并悬挂“严禁靠近操作”或“作业中”等标志；3.确认设备位置与深度，将设备平稳地移动到指定的开挖点。
4.进行开挖前，必须先检查地质情况，以确保周围环境没有危险；5.开始进行开挖，并根据需要进行另外的操作，保持操作区域的秩序和整洁；2.4 设备维护保养维护EBZ综掘机是保障设备正常运转的基础。
EBZ200A掘进机安装技术措施
EBZ200A掘进机安装技术措施编号：ghny2021—ajc—396级别：ⅲe1310胶带顺槽ebz200a掘进机安装平安技术措施山西高河能源****综掘一队（编制：桑海鹏）二○一三年五月e1310胶带顺槽ebz200a掘进机安装平安技术措施总工平安副总：生产副总机电副总：通风副总平安部：总工办生产技术部：通风部运输部：抽採部机电部：稽核队长：编制：措施会审记录高河能源现场调研报告表高河能源平安技术措施内审记录表危急源辨识表e1310胶带回风联巷ebz-200a综掘机安装平安技术措施一、概况：（一）工程概述e1310工作面胶带顺槽全长1145m，巷道断面宽4700㎜、高3550㎜，定于机掘，选用ebz200a型综掘机一台（瀋阳北方重矿）。
该机总重69吨，外形尺寸长×宽×高=11250×3600×1800mm，我现需将掘进机进行解体、装车、运输至南翼东迴风大巷（南进与南东回3#联巷口处）进行组装、除错，然后带电行进至e1310胶带顺槽迎头（执行距离约120米）。
为了保证掘进机地面解体、井下运输、安装及除错期间的平安、顺当进行，特编制本施工平安技术措施。
（二）ebz-200综掘机主要零部件的重量和尺寸ebz-200综掘机主要零部件的重量和尺寸表1 （三）运输路线井上→井下换装站→西翼帮助运输大巷→南翼帮助运输大巷→南总进风大巷→南进风大巷→南进风与南东回3#联巷→南东回大巷（南进与南东回3#联巷口处）二、工作时间、地点及组织支配工作时间：2021年5月日—2021年5月日工作地点：南东回大巷（南进与南东回3#联巷口处）工作负责人：高川飞平安监护人：张平曹德兴现场工作负责人：李国强、姚旭刚三、施工工艺（一）作业前準备1、掘进机安装使用的工器具必需準备齐全，电工用具必需準备齐全。
掘进机装置起吊所用工具表22、全部参与拆解、安装掘进机的特种作业人员必需生疏装置的结构、效能、技术引数及有关技术资料。
7掘进机
2019年12月30日星期一
江苏建筑职业技术学院
1、截割部
截割头体为铸造件，整个截割头呈圆锥台形，在 其圆周按不同的点和角度螺旋排列焊接有41把截齿座 ，截割头体腔内为水腔，与内喷雾喷嘴相通，喷嘴固 定在齿座上。
2019年12月30日星期一
江苏建筑职业技术学院
二、部分断面巷道掘进机
1பைடு நூலகம்悬臂式掘进机操作前的准备
2）机器本身 （1）各操作手把和按钮位置是否正确，灵活可
靠。 （2）截齿是否锐利、齐全。 （3）各零部件是否齐全、紧固、可靠。 （4）各减速器、液压缸有无缺油现象，若缺油，
按规定注油。 （5）各油管及其连接处有无漏油现象。 （6）刮板链、履带链松紧程度是否适宜。 （7）电缆、水管、喷雾灭尘装置是否正常。
江苏建筑职业技术学院
纵轴式掘进机
2019年12月30日星期一
江苏建筑职业技术学院
横轴式掘进机
2019年12月30日星期一
江苏建筑职业技术学院
横轴式掘进机
2019年12月30日星期一
江苏建筑职业技术学院
一、部分断面巷道掘进机 (一）结构组成及工作原理
EBZ200A型掘进机
2019年12月30日星期一
掘进机截割头 1—中心钻；2—截齿；3—喷嘴；4—齿座；5—锥体
2019年12月30日星期一
江苏建筑职业技术学院
1、截割部
销轴4与截割头升降液压缸相连接，销轴8与截割 头回转台相连接。截割头可绕销轴8上下摆动，随截 割头回转台左右摆动。
2019年12月30日星期一
江苏建筑职业技术学院
EBZ综掘机安全操作规程范文（二篇）
EBZ综掘机安全操作规程范文一、引言综掘机是一种用于隧道开挖和矿山掘进的重型工程机械设备，具有高效、快速、自动化等特点。
然而，综掘机在操作过程中存在一定的风险，为确保操作人员的人身安全和设备的正常运行，制定一套严格的操作规程是非常必要的。
本文将针对EBZ综掘机的安全操作作出相应规定，旨在保障所有操作人员的安全和设备的有效运行。
二、操作准备1. 在操作综掘机之前，应经过专业的培训，并取得合格的操作证书。
2. 检查综掘机的设备状态，包括电器设备、液压系统、刀具等部件是否完好无损。
3. 确保综掘机周围环境良好，远离其他人员及障碍物，避免发生意外。
三、操作流程1. 启动综掘机前，应先按照规定开启照明设备，确保操作环境明亮。
2. 检查仪表盘上各项指示灯是否正常，如有任何异常情况应立即报告维修人员处理。
3. 打开主电源开关，确认电器设备正常运行，避免出现电器故障导致事故发生。
4. 启动液压系统前，确保液压油温度和压力在设定范围内，避免因油温过高或压力异常导致故障。
5. 启动综掘机的驱动装置，逐步提高转速，确保设备正常运行，并且稳定转速。
6. 在开挖过程中，操作人员应时刻关注综掘机挖掘工作的质量，避免因操作不当导致矿层坍塌等事故。
四、操作要点1. 在使用综掘机时，严禁随意更改设备的工作模式和参数，必须按照规定的操作程序进行操作。
2. 综掘机的刀具应定期进行检查和维护，确保其锐利度和使用寿命，避免因刀具损坏导致事故。
3. 在操作过程中，应经常检查液压系统的工作状态，包括油温、液位和压力，确保其正常运行。
4. 在清理机器时，必须先切断电源，并进行相应标识，避免因不慎启动机器而造成伤害。
5. 在机器维护和检修时，必须遵守安全操作规程，并使用专业的工具和设备。
6. 在综掘机操作过程中，严禁将身体部位伸入运动部件附近，避免发生夹伤或切割伤。
五、应急措施1. 在紧急情况下，应立即切断电源，并通过最近的现场电话或对讲机报告事故情况。
EBZ综掘机安全操作规程
EBZ综掘机安全操作规程EBZ综掘机（全称：EBZ系列隧道掘进机）是一种用于地下隧道掘进的重型设备。
为了确保操作人员的安全以及设备的正常运行，以下是EBZ综掘机的安全操作规程：1. 熟悉设备：在操作EBZ综掘机之前，操作人员应通过培训和指导，熟悉设备的基本结构、主要部件以及操作原理。
2. 佩戴个人防护装备：在操作综掘机时，操作人员应佩戴安全帽、耳塞、安全鞋、手套等个人防护装备，确保自身的安全。
3. 定期检查设备：在每次使用综掘机之前，应对设备进行全面的检查，包括检查传动系统、液压系统、电气系统等各项功能，确保设备的正常运行。
4. 预防火灾：综掘机作业现场应保持清洁，尽量避免可燃物的堆放，以防止火灾的发生。
如遇到设备冒烟、发热等异常情况，应及时停机检查。
5. 确保工作面通风：在使用综掘机进行掘进作业时，应确保工作面有足够的通风，排除有害气体和烟尘，以保护操作人员的健康。
6. 操作人员坐标：在操作综掘机时，操作人员应保持正确的坐标，不得悬在机器的移动路线上，避免发生意外伤害。
7. 禁止超负荷操作：操作人员应根据设备的负荷能力合理分配工作量，不得超负荷操作，避免设备的损坏和人身安全的危险。
8. 注意乘坐安全：在移动综掘机时，操作人员应坐稳并系好安全带，不得随意站立或坐在设备的危险位置，以防止意外摔倒。
9. 禁止非授权人员接近：在进行综掘机作业时，应将操作区域设立为限制区域，并加强警示标志，禁止非授权人员接近设备，以确保安全。
10. 及时报告异常情况：如果在操作中发现设备的异常情况或意外事故，操作人员应立即停机，并及时向上级报告，以便进行相关处理和维修。
通过遵守上述安全操作规程，可以确保EBZ综掘机的安全运行，并保护操作人员的人身安全。
同时，也需要操作人员始终保持警觉，关注设备的维护保养，及时排除隐患，以确保设备的长期稳定运行。
EBZ200H型综掘机使用说明
EBZ-200H型综掘机使用说明贵州松河煤业发展有限责任公司，为加快进度，早期投产，特从沈阳三一重型装备有限公司购买EBZ-200H型硬岩掘进机，该掘进机主要技术如下：1、总体总体长度 10.9m 总功率 325KW 机宽 3.2m 可经济截割煤岩硬度小于100MPa机高 1.9m 可掘巷道断面 28m2地隙 200mm 最大可掘高度 4.8m卧底深度 210mm 最大可掘宽度 6.0m接地比压 0.19MPa 适应巷道坡度±160机重 65T（不含二运）机器供电电压 1140V2、截割部截割头形状圆锥台形电动机 200/150 KW-4/8 P 隔爆水冷方式 1台截齿镐形截齿51个截割头转速 47.6 /23.8r/min喷雾内、外喷雾方式3、铲板部装载形式六齿星轮式装载宽度 3.2m星轮转数 0～30r/min理论装载能力 4.0m3/min4、刮板输送机槽宽 650mm龙门高度 380mm链速 0～54m/min链条规格Ф18X64-C运输形式边双链刮板式张紧形式油脂缸张紧5、行走部行走形式履带式液压马达数量 2台额定压力 25MPa排量 125ml/r行走速度 7m/min对地压强 0.156Mpa制动方式弹簧闭锁，停车用片式制动器张紧形式油脂缸张紧6、液压系统二联泵（柱塞泵）（ml/r） 145/145 1台液压马达行走部（ml/r） 125 2台铲板部（ml/r） 1250 2台第一运输机部（ml/r） 750 2台油箱容量（L） 600换向阀五联换向阀（星轮、一运马达用） 1台六联换向阀（行走马达及油缸用） 1台油冷却器板翅式 1台油泵电动机（KW-P） YBUSS-110 1台液压锚杆机接口（Mpa） 167、冷却、喷雾系统灭尘形式内、外喷雾需/最小冷却水量（L/min） 120/30外喷雾压力（MPa ）高压12（掘进机自行升压）、低压3.0（冷却水压）内喷雾水压（MPa ） 3.0（冷却水压）冷却方式油箱冷却器截割水冷电机泵站风冷电机8、电气系统（1）额定电压主回路：AC1140电控箱：控制回路额定电压分别为：AC220V、AC36V、AC24V操作箱：控制回路额定电压DC24V显示回路额定电压DC24V额定电流：201A额定功率：325KW额定频率：50HZ输出分路数：5路（2）本安部分本安电源输入电压DC24V输出电压DC12V甲烷传感器工作电压DC12V最大工作电流130mA二、综掘机使用效果已施工1580轨道石门及1580回风石门煤层顶底板岩石性质为细砂岩、粉砂岩、粉砂质泥岩、泥质粉砂岩、泥岩等，岩石普氏系数最大为10，与综掘机所能截割最大硬度相适应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ＥＢＺ２００Ａ悬臂式掘进机（可伸缩型）产品说明书执行标准：MT/T238.3-2006Q/TK1064-2010地址:山西省太原市高新技术开发区电子街25号电话:0351-*******传真:0351-*******邮政编码:030032电子信箱:tmmc@操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太重煤机有限公司2013年5月目录安全警示．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１．概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６1.1产品特点 (6)1.2主要用途及适用范围 (6)1.3产品型号、名称和型号含义 (6)1.4使用环境条件 (7)1.5安全保护 (7)２．各部件结构特征与工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８2.1总体结构及工作原理 (8)2.2截割机构 (11)2.3装载机构 (13)2.4运输机构 (14)2.5主机架装配 (15)2.6行走机构 (16)2.7后支撑装置 (17)2.8液压系统 (17)2.9水系统 (18)３．技术特征．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９3.1总体参数 (19)3.2截割机构 (19)3.3装载机构（液压马达驱动） (19)3.4运输机构（液压马达驱动） (20)3.5行走机构（液压马达驱动） (20)3.6液压系统 (21)3.7油缸主要参数 (21)４．各部的安装与调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３4.1安全警示 (23)4.2机器的解体 (24)4.3向井下运输顺序和要求 (24)4.4装配方法及起吊安装图 (27)4.5在井下的装配顺序 (30)4.6装配时的注意事项 (30)4.7各部分的调整及调整注意事项 (30)５．使用操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３３5.1使用前的准备和检查 (33)5.2使用时的安全防护 (33)5.3操作顺序（换向阀操作） (33)5.4掘进作业 (38)5.5有关操作注意事项 (39)６．故障分析与排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０７．保养与维修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１7.1日常检查 (41)7.3注油 (44)7.4低温运转时的注油 (48)7.5冷却水 (48)８．运输及贮存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４９8.1运输时的注意事项: (49)8.2贮存条件及注意事项: (49)９．操作、维护、保养规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４９9.1说明: (49)9.2地面试运转与拆卸 (50)9.3设备装卸与运输： (50)9.4井下组装: (51)9.5正常操作: (53)9.6日常维护与修理： (55)１０．附录Ⅰ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５６10.1高压胶管代号 (56)10.2水系统原理图 (56)１１．其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５８11.1受控主要零(元)部件和安标控制件选配须知： (58)11.2随机备件明细表如下: (58)11.3随机工具明细表如下： (60)11.4随机技术资料: (61)11.5质量承诺: (61)11.6安标控制件明细表如下： (61)电气部分使用说明书．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３１．概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３1.1产品特点 (63)1.2用途及适用范围: (63)1.3型号的组成及其含义 (64)1.4使用环境条件： (64)２．主要参数：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６５2.1开关箱 (65)2.2操作箱 (66)３．结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６６４．工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６８５．规格、尺寸与重量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２5.1开关箱 (72)5.2操作箱 (72)６．安装和调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２6.1注意事项： (72)6.2用途： (72)6.3安装： (73)6.4使用： (73)6.6质量保证： (73)6.7售后服务： (73)７．包装、运输、贮存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７４7.1包装 (74)7.2运输 (74)7.3储存 (74)８．开启使用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７４8.1在有遮蔽的干燥场所进行开盒。
(74)8.2检查下列随机文件是否完整齐全 (74)９．订货须知．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７５9.1注明额定参数 (75)9.2注明数量 (75)安全警示获得掘进机《培训合格证书》人员方可操作、维护掘进机，操作前要详细阅读使用说明书，以下提示必须严格遵守，以避免发生意外机械故障及人身事故：危险：１．所有电控装置严禁带电开盖，并安全接地；２．不具备喷雾功能时，掘进机不得作业；３．人员必须进入机器下方作业时，要设置足够多的垫块，支撑载荷；４．支护作业时，必须按下左侧截割急停按钮旋置急停闭锁位置，确保截割电机不能启动工作；５．胶管必须泄压后方能拆卸，以免高压油伤人；６．掘进机工作时，机器旁不得站人；７．配套用安标产品必须取得安标证书；警告：8.冷却水系统必须正常工作，液压油温超过7０℃时，必须停机检查；9.拆卸液压元件时，必须做好清洁防护措施，液压油不得遭受污染；10.截割头切割底面作业时，铲板必须放置最低位，以免发生干涉；11.拆卸液压元件包括胶管时，必须用洁净螺塞或两层以上洁净塑料布封堵裸露口；12.截割头必须在运转工况下才能向煤岩壁钻进；13.截割头不可带载启动，截割头必须退出煤岩壁再启动截割电机；14.对大块煤岩须用适当方法破碎后再装载，不能用刮板机强拉；15.本安电路中的元件更换时必须用原厂型号元件，不得随意更换；注意：16.液压油必须符合说明书规定的牌号（L-HM68抗磨液压油）；17.液压系统溢流阀出厂已经设定，不经授权不得擅自调整；18.最初使用３００小时必须更换润滑油、液压油，累计运行１５００小时或运行满六个月（先到为准），必须更换一次润滑油、液压油；19.每15个工作日必须清洗或更换吸油、回油过滤器滤芯；20.每15个工作日必须对油箱内的油液进行检查，如果颜色变成乳白色或气味异常，必须更换新油；21.每天检查油箱油量，油位低于油位计１／３时，必须通过注油口或回油过滤器补充油液；22.每天检查各减速箱油量，油位低于油位计１／２时，必须补充油液；23.每天由专人对各润滑点进行注油；24.每天检查紧固螺栓，防止松动；25.每天检查电气导线的连接部位，防止松动；26.液压系统压力不得超过系统额定工作压力，泄露元件应及时更换；27.在安装、使用维修过程中，液压系统及各润滑部位溢出、渗出的矿物质油应及时清理干净。
1.概述1.1产品特点EBZ200A悬臂式掘进机是太重煤机有限公司为掘进机产品系列化而自行开发设计的一种中型掘进机，整机具有以下特点:1.截割部可伸缩，同时缩小截割头，强化破岩能力；2.具有内、外喷雾，强化外喷雾，合理设计外喷雾形式；3.内喷雾具有漏水检测设置；4.铲板部大倾角，整机地隙大，爬坡能力强；5.中间运输机平直结构，与铲板搭接顺畅，龙门高，运输通畅；6.本体、后支承箱体形式焊接结构，刚性好，可靠性高；7.电器系统采用新型综保，具有液晶汉字动态显示功能；8.液压系统采用恒功率、压力切断、负载敏感控制；9.重心低，机器稳定性好；10.高配置，关键外购件采用德国、瑞典、意大利、日本等国际知名品牌。
1.2主要用途及适用范围该机主要用于煤岩硬度≤８５ＭＰａ的煤巷、半煤岩巷以及软岩的巷道、隧道掘进，能够实现连续切割、装载、运输作业。
最大定位截割断面可达３３．８ｍ２，纵向工作坡度≤１８。
执行标准：ＭＴ／Ｔ２３８．３－２００６悬臂式掘进机第３部分：通用技术条件Ｑ／ＴＫ１０６４－２０１０ＥＢＺ２００Ａ悬臂式掘进机标准1.3产品型号、名称和型号含义1.3.1名称：EBZ200A悬臂式掘进机1.3.2型号含义：E B Z200A改进型截割机构功率(kW)纵轴式悬臂式掘进机1.4使用环境条件EBZ200A掘进机在下列条件下可正常工作:1.海拔不超过2000m;2.环境温度-20℃～+40℃;3.周围空气相对湿度不大于90%(+25℃);4.在有瓦斯、煤尘或其他爆炸性气体环境矿井中;5.与水平面的安装斜度不超过18;6.无破坏绝缘的气体或蒸气的环境中;7.无长期连续漏水的地方;8.污染等级:3级;9.安装类别:Ⅲ类。
