基于机器视觉的表面缺陷检测技术在许多领域都得到了广泛的应用。在智能 制造领域，表面缺陷检测技术被广泛应用于半导体芯片、太阳能电池、汽车零部 件等产品的检测中；在安全检测领域，表面缺陷检测技术被应用于食品安全、药 品安全、交通安全等领域；在医疗领域，表面缺陷检测技术被应用于医学图像分 析、病灶检测等方面。
相关技术综述
基于机器视觉的表面缺陷检测技术主要包括图像处理、特征提取和机器学习 等方法。
1、图像处理
1、图像处理
图像处理是表面缺陷检测的重要环节，主要包括图像预处理、图像增强和图 像分割等步骤。图像预处理包括去噪、平滑、滤波等，以改善图像质量，减少干 扰噪声；图像增强用于突出图像特征，如对比度增强、拉伸等；图像分割是将图 像分成若干个区域或对象的过程，以进一步提取缺陷特征。
2、发展趋势
（2）多维度的缺陷检测：目前大多数表面缺陷检测方法主要针对二维平面进 行检测，但在某些领域，如半导体芯片制造中，需要检测三维表面的缺陷。因此， 未来的研究方向将包括如何实现多维度的表面缺陷检测。
2、发展趋势
（3）智能化的缺陷分类：目前许多表面缺陷检测方法只能简单地识别出缺陷 类型，而不能对缺陷进行更精细化的分类。未来的研究方向将包括如何利用深度 学习等机器学习方法对缺陷进行精细化的分类。
2、特征提取
2、特征提取
特征提取是在图像处理之后进行的，主要是从图像中提取出与缺陷相关的特 征，包括形状、纹理、颜色等。形状特征主要包括缺陷的面积、周长、形状因子 等；纹理特征主要包括粗糙度、对比度、方向性等；颜色特征主要包括缺陷的色 调、饱和度、亮度等。
3、机器学习
3、机器学习
机器学习在表面缺陷检测中起着至关重要的作用，主要包括分类器和识别算 法两个方面的内容。分类器是将提取的特征与已知缺陷类型进行匹配，以识别和 分类缺陷的过程。常用的分ቤተ መጻሕፍቲ ባይዱ器包括SVM、神经网络、决策树等；识别算法主要 是基于深度学习的卷积神经网络（CNN），通过训练模型对输入图像进行自动检 测和分类。
基于机器视觉技术的物体表面缺陷检测
文献标识码： Ａ
文章编号： ０ ９— ９ ０ ２ １ ）２— ０ ４— ５ １０ ４ ７ ． ０ １ ０ ０ ６ ０ （
０ 引 言
在传统 的产 品生 产过程 中 ， 般情 况 下对 产 品 一 的表 面缺 陷检测是 采用 人工 检 测 的方法 ．随着 科 学 技术 的不断 发展 ， 别 是计 算 机技 术 的 发展 ，出现 特 了计算 机视 觉检测 技术 ．利用 这种 新 技术设 计 出来
识 别理 论 ， 它综 合 了计 算 机 技 术 、数 据 结 构 、图像 处 理 ， 式 识 别 和 软 件 工 程 等 不 同领 域 的 相 关 知 模
识．
一
感 兴趣 区域提 取
划痕检测
ｌ
检 测结果
● 结束
二）
个 典 型 的机 器 视 觉 系 统 应 该 包 括 以下 五 大
２ １ 年 ２月 ０】
洛 阳师 范 学 院 学 报
Ｊ ｕ ａ ｆＬ ｏ ａ ｇ Ｎｏｍａ ｉ ｅｓｔ ｏｒ ｌ ｕ ｙｎ ｒ ｌ ｎ ｏ Ｕｎ ｖ ｒ ｉ ｙ
Ｆｅ ．． ０１ ｂ ２ １
第３ ０卷 第 ２期
Ｖ０ ． Ｏ Ｎｏ ２ Ｊ３ ．
基 于 机 器 视 觉 技 术 的 物 体 表 面 缺 陷检 测
来提 取 插 座 面板 划 痕 图像 ．具 体过 程是 使 用 动 态 阈值 分割 图像 ， 采 用 放 射 变换 、区域 特 征 处理 及 连 通 区域 提 并 取 等 技 术 来检 测 出插 座 面板 划痕 ．
关键词 ： 器视 觉 ； 机 物体袁 面；缺陷检 测
中图分类号： Ｐ９ Ｔ ３３
用行 程 编码 表示 的 ， 么用 公 式 ４中 的第 二个 求 和 那
基于机器视觉的表面缺陷检测方法研究进展
然而，仍然存在一些挑战和问题需要进一步研究和探讨，例如如何提高数据 的质量和数量、如何选择合适的模型结构和参数以及如何平衡模型的计算量和处 理速度等问题。未来研究方向可以包括改进现有方法、优化模型结构、开发新的 算法等方面，以进一步提高基于机器视觉的表面缺陷检测方法的性能和效率。
参考内容
随着电子行业的快速发展，PCB板（印刷电路板）在各种电子产品中的应用 越来越广泛。然而，PCB板表面缺陷不仅影响电子产品的性能，还会导致整个设 备的故障。因此，PCB板表面缺陷检测成为电子制造业中至关重要的一环。近年 来，机器视觉技术的迅速发展，为PCB板表面缺陷检测提供了新的解决方案。
基于深度学习的方法通过训练深度神经网络来识别表面缺陷。这类方法可以 利用大量的带标签数据来进行训练，从而提高检测精度。优点是检测精度高、对 复杂缺陷和细微缺陷的检测效果好，缺点是计算量较大、处理速度较慢。
混合方法则是将基于图像处理的方法和基于深度学习的方法结合起来，以充 分发挥两者的优点，提高表面缺陷检测的性能。
研究方法
本次演示选用基于深度学习的方法进行表面缺陷检测。具体实现过程如下：
1、数据采集：收集带有表面缺陷的产品图像，并进行预处理，如去噪、增 强等，以提高图，并划分为不同类型的缺陷， 如划痕、斑点、凹槽等。
3、模型选择：选择合适的深度神经网络模型，如卷积神经网络（CNN）、循 环神经网络（RNN）等，进行训练。
带钢是工业领域的重要原材料，其表面质量对于后续工艺和产品质量具有重 要影响。因此，带钢表面缺陷检测是工业生产中的关键环节。近年来，随着机器 视觉技术的不断发展，基于机器视觉的带钢表面缺陷检测方法越来越受到。本次 演示将对基于机器视觉的带钢表面缺陷检测方法的研究进展进行综述。
一、机器视觉检测系统

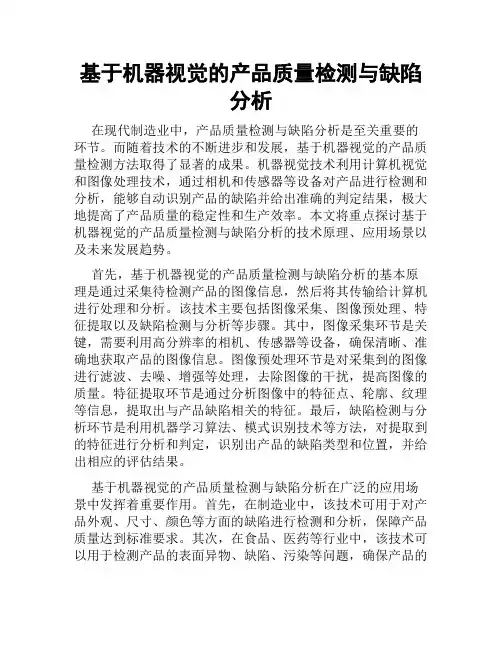

基于机器视觉的产品质量检测与缺陷分析
基于机器视觉的产品质量检测与缺陷分析在现代制造业中，产品质量检测与缺陷分析是至关重要的环节。
而随着技术的不断进步和发展，基于机器视觉的产品质量检测方法取得了显著的成果。
机器视觉技术利用计算机视觉和图像处理技术，通过相机和传感器等设备对产品进行检测和分析，能够自动识别产品的缺陷并给出准确的判定结果，极大地提高了产品质量的稳定性和生产效率。
本文将重点探讨基于机器视觉的产品质量检测与缺陷分析的技术原理、应用场景以及未来发展趋势。
首先，基于机器视觉的产品质量检测与缺陷分析的基本原理是通过采集待检测产品的图像信息，然后将其传输给计算机进行处理和分析。
该技术主要包括图像采集、图像预处理、特征提取以及缺陷检测与分析等步骤。
其中，图像采集环节是关键，需要利用高分辨率的相机、传感器等设备，确保清晰、准确地获取产品的图像信息。
图像预处理环节是对采集到的图像进行滤波、去噪、增强等处理，去除图像的干扰，提高图像的质量。
特征提取环节是通过分析图像中的特征点、轮廓、纹理等信息，提取出与产品缺陷相关的特征。
最后，缺陷检测与分析环节是利用机器学习算法、模式识别技术等方法，对提取到的特征进行分析和判定，识别出产品的缺陷类型和位置，并给出相应的评估结果。
基于机器视觉的产品质量检测与缺陷分析在广泛的应用场景中发挥着重要作用。
首先，在制造业中，该技术可用于对产品外观、尺寸、颜色等方面的缺陷进行检测和分析，保障产品质量达到标准要求。
其次，在食品、医药等行业中，该技术可以用于检测产品的表面异物、缺陷、污染等问题，确保产品的卫生安全性。
此外，在自动化生产线上，该技术还能够实现对产品的自动化检测和分类，提高生产效率和质量稳定性。
随着机器视觉技术的不断发展，其在产品质量检测与缺陷分析中的应用也在不断拓展和完善。
首先，越来越多的企业开始采用深度学习技术，建立更加准确和稳定的检测模型。
深度学习技术可以通过大量的数据训练神经网络，实现对复杂缺陷的识别和分析。

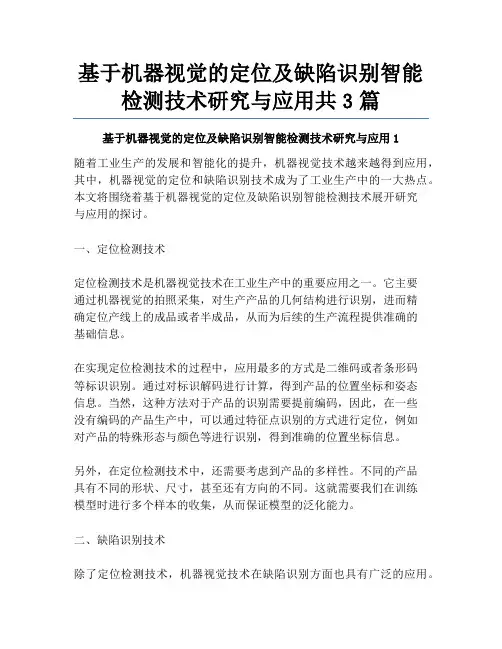

基于机器视觉的定位及缺陷识别智能检测技术研究与应用共3篇
基于机器视觉的定位及缺陷识别智能检测技术研究与应用共3篇基于机器视觉的定位及缺陷识别智能检测技术研究与应用1随着工业生产的发展和智能化的提升，机器视觉技术越来越得到应用，其中，机器视觉的定位和缺陷识别技术成为了工业生产中的一大热点。
本文将围绕着基于机器视觉的定位及缺陷识别智能检测技术展开研究与应用的探讨。
一、定位检测技术定位检测技术是机器视觉技术在工业生产中的重要应用之一。
它主要通过机器视觉的拍照采集，对生产产品的几何结构进行识别，进而精确定位产线上的成品或者半成品，从而为后续的生产流程提供准确的基础信息。
在实现定位检测技术的过程中，应用最多的方式是二维码或者条形码等标识识别。
通过对标识解码进行计算，得到产品的位置坐标和姿态信息。
当然，这种方法对于产品的识别需要提前编码，因此，在一些没有编码的产品生产中，可以通过特征点识别的方式进行定位，例如对产品的特殊形态与颜色等进行识别，得到准确的位置坐标信息。
另外，在定位检测技术中，还需要考虑到产品的多样性。
不同的产品具有不同的形状、尺寸，甚至还有方向的不同。
这就需要我们在训练模型时进行多个样本的收集，从而保证模型的泛化能力。
二、缺陷识别技术除了定位检测技术，机器视觉技术在缺陷识别方面也具有广泛的应用。
不同于定位检测技术只需识别产品的外在形态，缺陷识别技术需要识别产品的电气、物理和化学性质等内部信息，从而得到产品是否存在缺陷的判断。
在识别缺陷的过程中，最常见的方法是通过图像分割技术将产品分割成为不同的区域，进而分析每个区域的特征。
例如，对于电路板等产品，可以通过分析每个元器件的导通与否来判断是否存在缺陷。
对于纺织品或者皮革等production，可以通过分析表面的纹理、缺陷或者皱纹等特征来判断是否存在缺陷。
此外，还可以结合图像增强和滤波技术，去除图像噪声、灰度失真等影响因素，从而保证整个缺陷识别的准确性和稳定性。
三、研究与应用展望随着智能生产的发展和流程的优化，机器视觉技术在定位检测和缺陷识别方面的应用还有着巨大的潜力。
基于LabVIEW机器视觉的产品检测平台设计与应用
基于LabVIEW机器视觉的产品检测平台设计与应用一、本文概述随着科技的不断进步和自动化需求的日益增长，机器视觉技术在产品检测领域的应用越来越广泛。
本文旨在探讨基于LabVIEW机器视觉的产品检测平台的设计与应用。
文章首先介绍了机器视觉技术的概念、原理及其在工业领域的重要性，特别是LabVIEW软件在机器视觉领域的应用优势。
随后，文章将详细介绍基于LabVIEW的产品检测平台的设计过程，包括硬件选型、软件架构搭建、图像处理算法的实现等方面。
重点阐述了如何利用LabVIEW软件构建灵活、高效的机器视觉系统，实现对产品质量的快速、准确检测。
文章还将通过实际案例，展示该检测平台在工业生产中的应用效果，分析其在实际应用中的优缺点，并提出相应的改进措施。
文章总结了基于LabVIEW机器视觉的产品检测平台设计的意义和价值，展望了未来机器视觉技术的发展趋势和应用前景。
本文旨在为工程师和技术人员提供一套完整的、基于LabVIEW的机器视觉产品检测平台的设计方案，为相关领域的研究和应用提供参考和借鉴。
二、机器视觉技术基础机器视觉是一种模拟人类视觉功能的先进技术，它利用计算机和相关设备来解析和识别图像。
机器视觉技术涉及多个领域的知识，包括图像处理、计算机视觉、模式识别、和机器学习等。
机器视觉系统通常由图像获取、图像预处理、特征提取和图像识别等部分组成。
图像获取是机器视觉系统的第一步，它的主要任务是通过摄像头或其他图像传感器捕捉目标物体的图像。
获取的图像质量直接影响到后续处理的效果，因此，选择合适的图像传感器和合适的照明条件是至关重要的。
图像预处理是对获取的图像进行一系列的操作，以改善图像质量，便于后续的图像分析和处理。
常见的图像预处理技术包括去噪、增强、滤波、二值化等。
特征提取是从预处理后的图像中提取出对后续识别有用的信息的过程。
这些信息通常以特征向量的形式表示，如边缘、角点、纹理、颜色等。
特征提取的效果直接影响到最终的识别准确率。
基于机器视觉的自动检测系统设计与实现研究
基于机器视觉的自动检测系统设计与实现研究一、研究背景随着制造业和质量控制领域的不断发展，对于自动化检测和质量控制的需求也越来越高。
在传统的质量控制方法中，需要人工进行检测和判断，不仅效率低下，而且还存在较大的误差。
而基于机器视觉的自动检测系统可以利用计算机进行图像分析和处理，实现对物体的自动检测和识别，大大提高了检测效率和准确性。
二、机器视觉技术的原理和应用机器视觉技术是一种利用计算机对图像进行分析、处理和识别的技术。
其原理是通过摄像头等设备获取目标物体的图像或视频，并对其进行数字信号转换和处理，提取出物体的特征、形状、大小等信息，最后通过算法进行识别和分类。
机器视觉技术的应用非常广泛，如物体检测、轮廓识别、色彩分析、表面缺陷检测等。
在制造业领域，机器视觉技术也被广泛应用于自动化检测和质量控制中。
三、自动检测系统设计的流程和关键技术自动检测系统的设计流程包括图像采集、图像预处理、特征提取和识别分类四个主要步骤。
其中，图像采集是获取待检测物体的图像或视频；图像预处理是对采集到的图像进行去噪、灰度化、二值化等操作，使其更适合进行特征提取；特征提取是基于采集到的图像提取出物体的特征信息；识别分类是将物体进行分类。
在自动检测系统的设计和实现中，需要掌握一些关键技术。
首先是图像的采集和处理技术，包括摄像头的选型与部署、图像传输和存储等。
其次是图像处理算法的研究和应用，如二值化、轮廓提取、形状匹配等。
接下来是特征分类算法的研究和应用，如神经网络、支持向量机、决策树等。
四、自动检测系统的实现和应用案例自动化检测和质量控制是机器视觉技术的重要应用之一。
一些企业和机构已经开始利用这一技术来优化生产流程和提高检测效率。
例如，某汽车零部件制造企业采用机器视觉技术对液晶板进行表面缺陷检测，检测效率提高了30%以上，同时还减少了人工误检的情况。
另外，机器视觉技术的应用还可以拓展到其他领域，如医疗卫生、安防监控、智能家居等。
基于机器视觉的零件缺陷检测系统的设计
DOI：10.16660/ki.1674-098X.2019.23.084基于机器视觉的零件缺陷检测系统的设计①王赛男 孟显娇 赵英健(沈阳科技学院 辽宁沈阳 110000)摘 要：在制造机械零部件的过程中，有可能存在各种缺陷，导致对设备运行安全的威胁。
因此对零件缺陷检测系统的设计十分必要。
针对传统的缺陷检测存在依赖人员经验的问题，通过机器学习方法，实现自动检测,提高自动化水平，可以克服检测环境、工作人员疲劳度、视觉分辨力和工作经验等因素对零件检测结果的影响，提高检测的准确率以及检测速度。
本文提出零件缺陷检测系统的设计方案，该方案是基于机器视觉进行研究的，本设计能够对零件缺陷进行检测。
关键词：零件 缺陷检测 机器视觉中图分类号：TN912 文献标识码：A 文章编号：1674-098X(2019)08(b)-0084-02①基金项目：沈阳市科学技术协会科技创新智库决策咨询课题（项目编号：2019-21-189）。
作者简介：王赛男（1987—），女，辽宁沈阳人，硕士研究生，讲师，研究方向：图像处理。
在零件的制造过程中，可能会在零件表面出现面状缺陷、体积缺陷、条状缺陷等零件缺损。
由于零件通常工作在高压或高温等极端环境中，因此零件在反复使用的过程中其微小缺陷可能发生增大从而导致零件损坏，直接导致零件所在系统发生故障。
因此对零件的缺陷检测可以减少系统故障发生。
为了增强零件质量，很多中小型企业通常采用人工肉眼识别和检测，当生产量大时，则会出现失误率高、检测效率低等问题[1]。
与传统的人工检测相比，机器视觉检测方式应用于零件表面缺陷检测中，具有准确性高、成本低廉、效率高等特点。
1 常见零件检测方法（1）人眼检测。
人眼检测是采用人工方式进行检测，此方式灵活性高，但是差错率高、效率低下、成本较高。
不适合在大型工厂运用。
（2）超声波检测。
该方法是一种可以实现非接触、远程控制的检测方法，此方法适用于检测表面微裂纹的成型产品，超声波检测方法的缺点是费用较高[2]。
