烟囱基础监理细则-发表

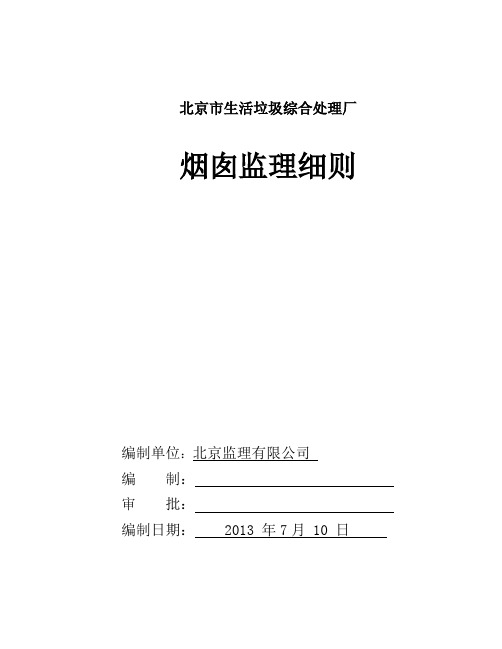

垃圾处理工程烟囱工程监理实施细则(DOC)
北京市生活垃圾综合处理厂烟囱监理细则编制单位：北京监理有限公司编制：审批：编制日期： 2013 年7月 10 日目录一、工程概况 (3)二、监理依据的规范和标准 (3)三、监理工作的具体内容 (4)四、监理工作的目标 (8)（一）质量控制目标 (8)（二）进度控制目标 (10)（三）安全控制目标 (10)五、监理工作的控制重点 (10)（一）烟囱单位工程的控制项目 (10)（二）烟囱重点检验材料设备 (10)（三）烟囱重点审阅 (10)（四）钢筋混凝土烟囱W.S.H.验收项目 (11)六、监理工作方法及措施 (12)（一）监理质量控制方法 (12)（二）安全监理控制方法 (19)一、工程概况北京市生活垃圾综合处理厂工程厂址位于丰台区内。
本项目设计规模日焚烧处理生活垃圾600吨，焚烧线采用2台600t/d机械炉排炉。
环境使用等级为二b，抗震设计等级为一级。
本工程烟囱设计为1座三管式烟囱，承重外筒为钢筋混凝土结构，排烟内筒为钢内筒结构，烟囱顶部设有避雷针装置，烟囱顶层楼板上做保温防水处理。
烟囱基础为桩基板厚为1.50米，基础埋深为－4.50米，烟囱外筒结构高度为74.45m，为椭圆筒形，长径轴线尺寸为11.72m，短径轴线尺寸为6.7m。
烟道口构造形式为圆形，烟道口中心标高分别为8m、11.1m、15m。
钢内筒高度为79.7m，外径2.4m。
内筒材质为耐候钢，顶面10m为不锈钢。
烟囱筒壁混凝土强度等级为C40。
钢筋采用HRB330（φ），HRB335(三级钢)，HRB400(三级钢)钢筋保护层厚度：柱、墙、楼层梁板均为20㎜。
烟囱筒壁内设现浇钢筋混凝土平台，平台标高分别为4.5m、9.4m、13.4m、19.4m、25.4m、31.4m、37.4m、43.4m、49.4m、55.4m、61.4m、67.4m、75.45m，顶部收口标高在75.95m处，平台之间设有钢梯。
二、监理依据的规范和标准监理规划施工监理合同施工组织设计烟囱工程招投标文件及施工合同设计文件设计变更及相关文件电力建设施工质量验收及评价规程（土建工程烟囱部分）DL/T5210.1-2012大体积混凝土施工规范GB50496-2009电力建设施工技术规范DL/T5190-2012建筑工程冬期施工规范JGJ104-2011电力工程施工测量技术规范DL/T5445-2010混凝土强度检验评定标准GBT107-2010烟囱工程施工及验收规范GB50078-2008混凝土质量控制标准GB50164-2011混凝土结构工程验收规范GB50202-2002（2012版）工程建设标准强制性条文2013版电力建设安全工作规程DL-5009.1-2002龙门架及井架构材提升和安全技术规范GBJ88-92房屋建筑施工旁站监理管理办法的通知——市建｛2002｝号文件建筑地基基础工程施工质量验收规范GB50202-2002工程测量规范GB50026-2007混凝土外加剂应用技术规范GBJ119-2003清水混凝土应用技术规程JGJ169 — 2009北京市建筑工程施工安全资料规程DB11/383-2006三、监理工作的具体内容烟囱属于甲类高大构筑物的单位工程，施工之前和施工过程中应做到：3.1 参加设计意图交底会议并组织施工单位的相关人员对设计图纸进行会检，明确了解设计意图，同时对图纸中的疑点提请设计人员解答，做到完整、全面地掌握设计目的，清楚设计中的重点和要求，为控制工程质量奠定基础。
烟囱监理实施细则5
基础工程桩施工监理细则1．工程概况：1.1施工项目：国电汤原2×15MW生物质热电联产项目为国电科技环保集团生物质热电联产项目的示范工程。
选址于黑龙江省佳木斯市汤原县原牙签厂。
投资2.5亿，锅炉2台为中温中压燃烧秸秆汽包锅炉，汽轮机2台，发电机2台，主厂房1座，烟囱100米1座，双曲线1250平米1座等其他附属设施。
基础采用钻孔压浆桩工艺烟囱58棵桩，水塔168棵桩，主厂房为700棵左右。
为保证工程进度，06年桩基施工结束作为过冬保护07年提前开工，确保07年12月投产。
本设计+0.000米，相当于绝对标高87.800米。
开工时间为2006年9月，2007年12月投产，计划竣工时间为2008年2月。
1.2建设单位：国电科技环保集团公司1.3监理单位：黑龙江省电力工程建设监理部汤原监理站1.4总包单位：国电龙源工程公司1.5设计单位：中冶北方工程技术有限公司1.6施工单位：东电三公司2．质量控制目标：合格3．监理质量控制原则：3．1质量第一，预防为主。
3．2 坚持质量标准，以人为控制中心。
3．3 坚持不合格的原料、半成品不准在工程上使用。
3．4 坚持本工序未经验收或验收不合格，不得进入下道工序施工。
4．监理依据：4．1 国家与地方有关法律法规及项目审批文件。
4．2 设计文件和技术资料。
4．3 监理规划、监理合同以及与建设工程项目相关的合同。
4．4 国家及行业现行施工验收技术规范、标准：《工程测量规范》《建筑桩基技术规范》JGJ94—94《建筑地基基础工程施工质量验收规范》GB50202—2002《建筑工程施工质量验收统一标准》GB50300—2001及有关施工质量验收规范。
经审批的《土方开挖施工方案》和《桩基础施工方案》。
5．监理质量控制程序5．1 建筑材料、半成品质量控制基本程序：5．2 分包单位资格审查基本程序：不同意5．3 分项工程质量确认基本程序：5．4分部工程质量确认基本程序：`6．监理进度控制程序7．土方开挖和基坑支护工程7．1 质量标准7．1．1 主控项目7．1．1．1 基底土质必须符合设计要求，并严禁扰动。

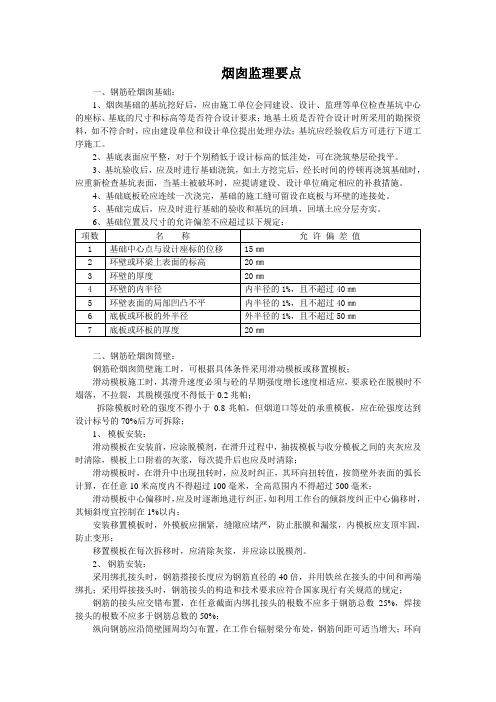

烟囱监理要点
烟囱监理要点一、钢筋砼烟囱基础：1、烟囱基础的基坑挖好后，应由施工单位会同建设、设计、监理等单位检查基坑中心的座标、基底的尺寸和标高等是否符合设计要求；地基土质是否符合设计时所采用的勘探资料，如不符合时，应由建设单位和设计单位提出处理办法；基坑应经验收后方可进行下道工序施工。
2、基底表面应平整，对于个别稍低于设计标高的低洼处，可在浇筑垫层砼找平。
3、基坑验收后，应及时进行基础浇筑，如土方挖完后，经长时间的停顿再浇筑基础时，应重新检查基坑表面，当基土被破坏时，应提请建设、设计单位确定相应的补救措施。
4、基础底板砼应连续一次浇完，基础的施工缝可留设在底板与环壁的连接处。
5、基础完成后，应及时进行基础的验收和基坑的回填，回填土应分层夯实。
二、钢筋砼烟囱筒壁：钢筋砼烟囱筒壁施工时，可根据具体条件采用滑动模板或移置模板；滑动模板施工时，其滑升速度必须与砼的早期强度增长速度相适应，要求砼在脱模时不塌落，不拉裂，其脱模强度不得低于0.2兆帕；拆除模板时砼的强度不得小于0.8兆帕，但烟道口等处的承重模板，应在砼强度达到设计标号的70%后方可拆除；1、模板安装：滑动模板在安装前，应涂脱模剂，在滑升过程中，抽拔模板与收分模板之间的夹灰应及时清除，模板上口附着的灰浆，每次提升后也应及时清除；滑动模板时，在滑升中出现扭转时，应及时纠正，其环向扭转值，按筒壁外表面的弧长计算，在任意10米高度内不得超过100毫米，全高范围内不得超过500毫米；滑动模板中心偏移时，应及时逐渐地进行纠正，如利用工作台的倾斜度纠正中心偏移时，其倾斜度宜控制在1%以内；安装移置模板时，外模板应捆紧，缝隙应堵严，防止胀膜和漏浆，内模板应支顶牢固，防止变形；移置模板在每次拆移时，应清除灰浆，并应涂以脱模剂。
2、钢筋安装：采用绑扎接头时，钢筋搭接长度应为钢筋直径的40倍，并用铁丝在接头的中间和两端绑扎；采用焊接接头时，钢筋接头的构造和技术要求应符合国家现行有关规范的规定；钢筋的接头应交错布置，在任意截面内绑扎接头的根数不应多于钢筋总数25%，焊接接头的根数不应多于钢筋总数的50%；纵向钢筋应沿筒壁圆周均匀布置，在工作台辐射梁分布处，钢筋间距可适当增大；环向钢筋宜配置在纵向钢筋的外侧，其间距的允许偏差为20毫米；钢筋保护层厚度，应用钢筋支承架或水泥砂浆垫块等来保持，其偏差不得超过+10毫米和-5毫米；高出模板的纵向钢筋应予以临时固定，每层砼浇筑后，在其上面至少应保持有一道绑扎好的环向钢筋；滑动模板支承杆的长度宜为3~5米，第一批插入的支承杆应有四种以上的不同长度，相邻高度不得少于支承杆直径的20倍；支承杆的接头必须焊牢，支承杆应与筒壁的环向钢筋间隔焊牢，环向钢筋的接头应焊接；宜利用支承杆作为结构的受力钢筋，但应与设计单位商定，其接头强度应符合国家现行有关规范的规定；在滑升过程中应注意观察支承杆有无倾斜的情况，如支承杆有失稳或被千斤顶带起时，，应及时进行处理；穿过较高的烟道口或模板滑空时，除支承杆应予加固外，还必须采取其他的稳定措施。
烟囱工程监理管理程序与控制要点
明水生物质热电联产工程烟囱工程监理实施细则批准：年月日审核：年月日编制：年月日黑龙江润华电力工程项目管理有限公司明水项目监理部二零一零年九月工程监理细则交底单表号：B-7本表一式3份，监理单位2份（交底人1份，存档1份）；承包单位1份。
目录一、工程概况；二、施工方案与工艺质量要求；三、施工监理依据和规范；四、监理管理程序；五、监理控制要点；一.工程概况：明水生物质热电联产工程，厂址位于黑龙江省绥化地区明水县格林公司西侧，烟囱中心坐标A=294.835、B=444.000，±0.00=280.5m绝对标高，烟囱总高度80m，出口内径2.5m，烟囱基础采用超流态钢筋混凝土灌注桩，桩径400mm，桩深18m，共34根，基础外直径10m，埋深-3.5m，基础混凝土为C30，钢筋混凝土烟囱。
二.施工方案与工艺质量要求：要求施工单位按照长青集团工艺标准要求编制施工方案，要求措施完善，落实到位，各道工序都有针对性的控制措施，落实到人头上，责任落实到位，使本工程烟囱工程工艺和质量达到优质项目为目标，交给长青集团标杆性烟囱。
要认真审批施工方案的内容及工艺方案的质量控制措施，施工过程中，严格控制事前事中事后控制内容，内业资料齐全不漏项，外业达标。
三.施工监理依据和规范：1.监理合同和监理规划2.土方及爆破工程施工及验收规范（GBJ201－83）；3.地基与基础工程施工及验收规范（GBJ202－83）；4.砼结构工程施工及验收规范（GB50204－92）；5.钢筋焊接及验收规程（JGJ18－96）；6.砼质量控制标准（GB50164－92）；7.砼强度检验评定标准（GB107－87）；8.电力建设施工及验收技术规范（建筑工程篇）（SDJ69－87）；9.电力建设安全工作规程（DL5009.1－92）；10.烟囱工程施工及验收规范（GBJ78－85）；11.建筑防腐蚀施工及验收规范（GB50212－91）；12.验评执行05版电力土建部分四.监理管理程序：（一）1.编制工程项目监理实施细则；2.开工条件监督管理：3.设计交底及图纸会审工作；4.施工组织设计、施工方案编制、施工前技术交底工作、；5.施工进度计划审定；6.原材料、构配件、进场检验、砼、砌筑砂浆配合比设计；7.施工现场“五通一平”、生产临建、安全设施、施工用机具、现场平面布置、检查；8.施工组织机构、技术、质量、安全管理体系、管理办法落实。

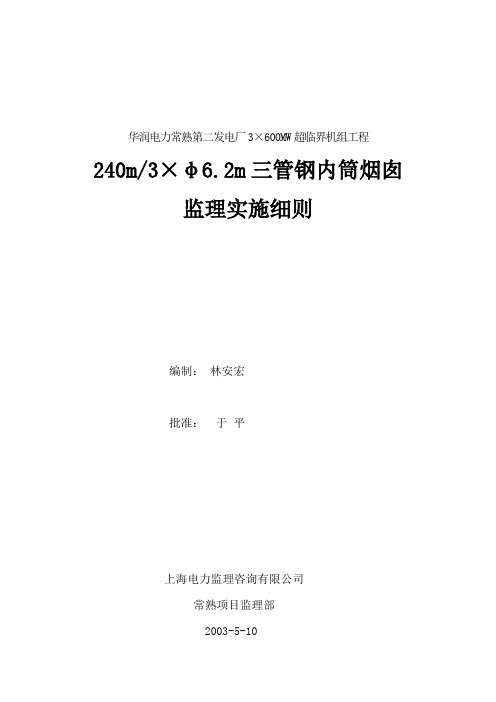

3×600MW超临界机组烟囱工程监理实施细则
华润电力常熟第二发电厂3×600MW超临界机组工程240m/3×φ6.2m三管钢内筒烟囱监理实施细则编制：林安宏批准：于平上海电力监理咨询有限公司常熟项目监理部2003-5-10目录1、工程概况2、编制依据3、监理内容和监理目标4、监理控制点和监理措施5、监理工作方法1、工程概况本工程为华润电力（常熟）有限公司3×600MW超临界机组烟囱工程，位于江苏省常熟市经济开发区沿江工业园，由华润电力（常熟）有限公司投资建设。
本工程240m/3×φ6.2m三管钢内筒烟囱结构由钢筋混凝土外筒壁、筒内设五层检修平台、吊装平台、顶部平台、三个钢内筒、三个钢烟道和其它附属设施等七部分组成。
烟囱基础埋深-4.0m，基础采用圆板形式，外直径约39.2m，底板厚3.0m。
与土壤接触的基础混凝土外表面刷沥青防腐隔离层一道。
钢筋混凝土外筒顶部外直径为18m，底部外直径为26.7m，壁厚300-850mm。
钢筋混凝土外筒壁约在9.15m标高处匀称设有3个钢烟道接孔，接孔尺寸要求：结构开孔尺寸为6500×13300mm，接孔中心标高为16.0m，内外钢烟道连接在烟囱中心线外13.75m处法兰焊接。
钢筋混凝土外筒根部设有施工安装孔。
混凝土外筒坡度为：0~+100m段为0.0435;+100m~233m段为0。
外筒壁外侧自上而下上部约73m高设红白相间的航空色标标志。
五层检修钢格栅平台的标高分别为+25.0m、+37.0m、+100.0m、+140.0m、+180.0m，吊装及顶部平台采用钢梁支承的钢筋混凝土组合结构标高分别为+225.0m和232.5m。
钢内筒高240.0m,自承重体系,由11-15mm厚的普通Q235B钢板和1.2mm厚的钛板合成的复合板卷成弧形后逐片逐段焊接而成，钢筒顶部15.0m段外设的防雨罩采用2mm 厚不锈钢材料。
2、编制依据2.1《施工监理合同》2.2《施工组织总设计》2.3《监理规划》2.4部颁《电力建设施工及验收技术规范》（建筑工程篇）2.5部颁《电力建设土建工程施工技术检验若干规定》2.6部颁《电力建设安全工作规程》（火力发电厂部分）2.7烟囱工程招投标文件及施工合同2.8 设计图纸、设计变更及关文件2.9 GBJ78-85《烟囱工程施工及验收规范》2.10 建质〔1994〕114号《火电质量检验及评定标准》（土建工程篇）2.11 GB50204-2002《混凝土结构工程施工及验收规范》2.12 JGJ104-97《建筑工程冬期施工规范》2.13 GB50026-93《工程测量规范》2.14 JGJ18-96《钢筋焊接与验收规程》2.15 GBJ107-87《混凝土强度检验评定标准》2.16 GB50164-92《混凝土质量控制标准》3、监理内容及监理目标3.1 督促施工单位完善管理组织机构，检查施工单位各项施工管理制度的健全和实施。
烟囱筒壁工程监理细则剖析
烟囱筒壁工程监理细则1．工程概况本烟囱工程采用多管式双钢内筒，中心坐标：A=1197.90，B=1494.90，±0.000m相当于黄海高程6.350m。
筒壁工程0米处外半径为12.450m，209米处外半径为9.750米，双钢内筒的直径为7.6米，内筒外面做80mm厚岩棉保温层。
筒壁工程在标高30.000米、60.000米、100.000米、140.000米、180.000米、204.000米、207.200米处分别设检修平台，共计七处。
在筒壁33.400米与54.600米之间沿主厂房A列方向留设两个尺寸为6.050×21.200m烟道口。
烟囱筒壁在0—60米之间的坡度为：i=0.030，60—120米之间的坡度为：i=0.015，120—209米之间的坡度为：i=0.00。
外筒壁厚800～300mm。
烟囱筒壁工程混凝土强度0.00米—60.00米处采用C40，60.00米—209.00米处采用C35，水泥采用强度等级为42.5的普通硅酸盐水泥，石子选用坚硬致密的碎石或河卵石，宜采用玄武岩、闪长岩等，不宜采用石灰岩、砂岩或花岗岩，最大粒径不应超过60mm。
筒壁工程避雷接地采用6处2ф16的垂直导线筋和6道环状导线筋组成筒壁工程内部接地网，筒顶安装16支耐酸不锈钢的避雷针。
烟囱筒壁工程外侧自上而下涂蓝、白色相隔条斑特种航标油漆二十一道作为航空标志，每道高度为0.300～6.000m渐变。
2．监理依据2．1 《监理规划》。
2．2 建设单位提供的施工图纸（包括图纸会审纪要）及相关资料和变更。
2．3 《混凝土结构工程施工质量验收规范》GB 50204—2002。
2．4 《烟囱工程施工及验收规范》GBJ78—85。
2．5 《混凝土强度检验评定标准》GBJ 107—87。
2．6 《钢筋焊接及验收规程》JGJ 18—2003。
2．7 《混凝土外加剂应用技术规范》GB 50119—2003。
烟道安装工程监理细则
烟道安装工程监理细则一、前期准备工作1.监理人员在接到任务后应立即进行项目的资料核查，并了解项目的设计要求和施工图纸。
2.与施工单位进行沟通，明确双方责任和工作分工，确保施工单位按照规定的施工程序和要求进行施工。
3.确认施工单位的施工人员是否具备相应的资质和证书。
4.监理人员应检查施工单位的材料采购情况，确保材料的质量和供应的及时性。
二、施工过程监理1.定期巡视施工现场，检查施工单位的施工工艺和施工质量。
2.监督施工单位的材料验收工作，确保采购的材料符合设计要求和国家标准。
3.检查施工进度，确保施工单位按照施工计划进行施工，并及时协调解决施工中出现的问题和困难。
4.监督施工单位的现场安全管理工作，确保施工过程中没有安全事故的发生。
5.检查施工单位的施工记录和施工质量验收报告，确保施工单位按照规定进行施工和验收。
6.对施工单位的施工人员进行培训和指导，提升施工人员的技术水平和工作能力。
三、施工质量监理1.检查施工单位的施工工艺和施工材料配合情况，确保施工质量符合设计要求和国家标准。
2.定期抽查施工单位的施工质量，对不符合要求的施工进行整改和返工。
3.检查施工单位的质量验收报告和施工记录，确保施工单位正确记录施工过程和验收结果。
4.协助完成施工单位的竣工验收工作，确保施工单位的施工质量符合要求。
四、工程项目监理1.检查施工单位的施工计划和进度表，确保施工按照规定的时间节点进行。
2.检查施工单位的施工图纸和设备采购计划，确保施工图纸符合设计要求和设备的供应及时。
3.检查施工单位的施工预算和款项支付情况，确保施工单位按照规定提供相关费用和资金的管理。
4.定期向施工单位提供监理意见和建议，帮助施工单位解决施工中出现的问题和困难。
五、监理报告1.每周向业主和施工单位提交监理报告，汇报施工进展情况和存在的问题。
2.对施工单位的施工质量和工期进行评价，提出改进措施和建议。
3.对施工单位的施工人员进行绩效考核，确定优秀施工人员并给予奖励。
烟囱土建监理实施细则范本A
烟囱土建监理实施细则范本A烟囱土建监理实施细则——————工程建设监理有限公司——————————项目部（章）——————年————月————日目录1.概述 (2)2.编写依据 (3)3.专业工程特点 (3)4.监理工作流程 (3)5.监理工作的控制要点及目标值 (5)51总体控制目标 (6)5.2 监理工作质量控制要点 (6)5.3 监理工作质量应控制的目标值 (6)6.监理工作方法及措施 (11)6.1监理工作方法 (11)6.2质量监理措施 (11)7.形成记录 (12)1，概述：————有限责任公司动力分厂——×——MW工程项目，地处于————经济开发区，主厂房平均海拔————米。
厂区内场地平坦，施工道路便利，厂区概略经纬度为：北纬——°——′，东经——°——′。
平均最大风速为——/s，相应风压——kN/m2。
东临黄河（距离约——km），西靠————，北距————km。
————国道、————铁路从厂址东侧通过，交通便利，本工程————工程，————扩建端————进行扩建。
距————市区约————公里。
本期烟囱工程为————筒式钢筋混凝土烟囱。
中心坐标A=————m，B=————m，烟囱混凝土标高———米，基础底部直径————米。
基础分为外筒基础和排烟内筒支墩，是独立结构，两基础相隔————m。
基底标高————ｍ。
外筒基础外半径为————m，底板厚度为————ｍ，环壁高———— m，上底厚度为————ｍ，下底厚度为————ｍ。
内筒基础外半径为————m，环壁高———— m，厚度为————ｍ。
烟囱±0.000ｍ标高相当于绝对标高—————m。
烟囱基础混凝土为C——、素混凝土垫层C——。
基础钢筋的保护层厚度——mm。
主要实物工程量表筒身、标高、壁厚、隔热层及内衬参数一览表2. 编写依据：2.1《——————————烟囱初步设计》及相关图纸资料；2.2 «电力建设施工质量验收及评定规程»（第一部分土建工程DL/T5210.1—2005）。
烟囱细则(笥身)
1．工程概况本期工程烟囱为150/6m钢筋砼烟囱，基础埋深—11.50m 。
烟囱坐标A=2980.50，B=3077.81，±0.00m标高相当于绝对高程1215.80m。
基础混凝土为C20，筒壁—6.50m至37.50m标高采用C30混凝土,37.50m至150.00m标高采用C25混凝土.筒壁混凝土应有较高的密度,水灰比不宜大于0.5,砼浇筑应连续,表面须光洁,外观质量要求模板拼缝处平整光滑,不得有“蜂窝、麻面、狗洞”等现象。
筒壁采用双面配筋，内外侧环向钢筋均放在竖向钢筋的外侧，竖向钢筋接头必须采用焊接和机械连接，环向钢筋接头可采用绑扎搭接。
筒壁内外侧钢筋网间设横向拉结筋。
基础和筒壁砼量为2932m3。
烟囱内衬耐酸耐热砖，耐酸胶泥砌筑。
其施工的环境温度应在10℃以上。
2．监理依据2．1准能矸电一期工程（2×150MW）工程建设监理合同。
2．2 准能矸电一期工程（2×150MW）工程建设施工合同。
2．3国家法律法规文件2．4本项目监理规划2．5本工程设计文件：150/6m钢筋混凝土烟囱F130S—T03022．6建筑工程施工质量验收统一标准GB50300-20012．7混凝土结构工程施工质量验收规范GB50204-20022．8火电施工质量检验及评定标准2．9电力建设施工及验收规范SDJ69-872．10烟囱工程施工及验收规范GBJ78-852．11建筑防腐蚀工程施工及验收规范GB50212-912．12钢筋焊接及验收规程JGJ18-962. 13钢筋机械连接通用技术规程JGJ107—20032．14砼强度检验评定标准GBJ107-872．15硅酸盐水泥，普通硅酸盐水泥GB175-922．16钢筋砼用热轧光圆钢筋GB13013-19912．17 钢筋砼用热轧带肋钢筋GB1499-19992．18普通砼用砂质量标准及检验方法JGJ52-922．19普通砼用碎石或卵石质量标准及检验方法JGJ53-922．20电力建设安全健康与环境管理工作规定2002-01-21实施2．21电力建设土建工程施工技术检验若干规定建质[1995]13号文2．22建筑防腐蚀工程质量检验评定标准GB50224-952．23工程施工承包合同2．24经审批的施工组织设计3．监理范围监理目标与主要工作内容3．1监理范围烟囱施工监理范围为烟囱工程的所有分部分项工程，进行“四控两管一协调”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概况 (1)二、编写依据 (1)三、专业工程特点 (2)四、监理工作流程 (3)五、质量控制要点及目标 (8)六、监理工作方法及措施 (10)七、形成记录 (12)一、工程概况1.1、工程概况：______2×350MW级低热煤发电项目工程厂址位于：____市梧桐工业园区内，距___市中心城区__km交通便利。
本期工程规模为2×350兆瓦超临界间接空冷供热机组，配2×1189.5吨/时超临界循环流化床锅炉、一次中间再热、抽凝式汽轮发电机组、双水内冷冷却发电机，采用炉内加石灰石+炉外石灰石石膏湿法脱硫，同步建设SNCR+SCR脱硝装置，安装布袋除尘器+湿式静电除尘器。
地基处理（灌注桩）已由______工程有限责任公司进行地基处理完毕。
烟囱中心坐标为A=______，B=_____，烟囱±0相当于绝对高程____米，桩基的基础和承台合二为一，桩顶伸入承台0.1米，环基外侧直径____米，基础底板环侧壁厚度___米，高度为___米，环基内侧直径____米，基础底标高为-___米、抗震强度为8度，基础采用为C30、垫层为C15钢筋混凝土，基础底板保护层为110mm,其它保护层为40mm,钢筋采用A HPB300和C HPB400,设计使用年限为50年。
1.2、参建单位：建设单位：_____________________________________________________电有限公司勘探单位：_______________________________________________省电力勘测设计院设计单位：_______________________________________________省电力勘测设计院监理单位：___________________________________________工程建设监理有限公司施工单位：____________________________________有限责任公司（地基处理标段）A标段：______________________________________________电力建设第三有限公司B标段：______________________________________________火电建设集团有限公司二、编写依据2.1、《建设工程监理规范》GB50319-20122.2、《电力建设工程监理规范》DL/T5434-20092.3、《钢筋机械连接技术规程》JGJ107-20102.4、《砼结构工程施工质量验收规范》GB50204-20112.5、《建筑地基基础工程施工质量验收规范》GB50202-20022.6、《钢筋焊接及验收规范》JGJ18-20122.7、《建筑工程冬期施工规程》JGJ/T104-20112.8、《砼质量控制标准》GB50164-20112.9、《大体积混凝土应用技术规范》GB50496-20092.10、《清水混凝土应用技术规范》JGJ169-20092.11、《烟囱工程施工及验收规范》GB50078-20082.11、《建筑物防雷工程施工与质量验收规范》（GB50601-2010）。
2.12、《建筑防腐蚀工程施工质量验收规范》（GB50224-2010）。
2.13、《建筑防腐蚀工程施工及验收规范》（GB50212-2002）。
2.14、《工程测量规范》GB50026-20072.15、《工程建设标准强制性条文》（电力工程-土建部分）2013年版。
2.16、《建筑工程施工质量验收统一标准》GB50300-20132.17、《电力建设施工质量验收及评价规程》土建工程DL/T5210.1-20122.18、《电力建设安全工作规程》第一部分：火力发电厂2.19、《晋能孝义2×350MW级低热煤发电工程施工监理规划》2.20、《烟囱基础施工图》三、工程特点3.1、本期工程采用两台炉用一座套筒（悬挂式玻璃钢内筒）设计年限为50年，基础环向钢筋采用连接搭接焊缝长度10d，焊条E43、E50，或采用绑扎搭接长度为40d竖向钢筋采用机械连接。
3.2、本工程采用C30混凝土，基础为大体积混凝土，为防止混凝土出现温度应力裂缝，混凝土搅拌采用低水化热矿渣硅酸盐水泥，水灰比不大于0.5，连续浇筑应使用具有抗裂、抗收缩和抗渗功能的混凝土外加剂。
3.3、由于本工程混凝土体积大，又处于冬季施工，不仅要合理安排浇注顺序和时间，还要监督施工单位的保温措施是否落实到位，还要检查混凝土入模温度是否符合规范要求，浇注时分层进行，分层厚度为500mm。
由于混凝土内部和外部的温差较大，必须进行覆盖、做好保温养护，并做好测温工作和记录。
3.4、本期工程水位高，需要进行排水措施，浇筑混凝土时需要按大体积混凝土浇筑，现场工期要求紧，由于种种原因原材料不能及时到场，建设方有三个股东需要共同协调督促，原材料进场后已经比计划工期推迟了一个月，施工单位忙于追赶进度质量控制难度大等。
3.5、基础回填量大作业难度大。
四、监理工作流程4.1、施工阶段质量控制程序：附图-14.2、安全阶段控制程序：附图-24.3、施工阶段进度控制程序：附图-34.4、烟囱基础施工工序及质量控制流程图：附图-4附图-1附图-2附图-3附图-4五、质量控制要点及目标5.1、监理工作质量控制要点5.1.1、烟囱基础定位及高程控制达100%。
5.1.2、烟囱基础土方开挖的标高控制100%。
5.1.3、原材料进场检验和原材料的见证取样、复检工作到达100%。
5.1.4、基础的混凝土保护层控制在99%。
5.1.5、基础的混凝土浇筑验收达到100%。
5.1.6、基础混凝土养护到达100%。
5.1.7、基础钢筋隐蔽验收到达100%。
5.1.8、基础模板验收到达100%。
5.2、总体控制目标5.2.1、安全控制目标：杜绝重大人身伤亡及设备事故，轻伤负伤率在0.3%以下。
5.2.2、质量控制目标：分项工程验收优良率达100%，工程资料随进度做到准确、工整、齐全的收集。
5.3、监理工作质量应控制的目标5.3.1、定位及高程控制。
1）、定位控制：烟囱的定位控制桩数量不应少于4个，控制桩的埋设深度应大于750毫米，控制桩的精度应符合二级导线精度。
2）、高程控制：高程控制精度应符合三等水准的精度要求。
5.3.2、土方开挖的标高控制：土方开挖前应将标高施测到开挖地点，用水准仪监测开挖深度，机械开挖至距垫层400，人工清槽至设计标高，严禁超挖。
5.3.3、原材料进场：原材料进场需统筹考虑上部清水混凝土结构对材料质量的要求，提前考察确定材料供应单位，提出对材料的质量要求；施工现场进场的原材料必须经监理工程师见证取样检验,检验合格后方能使用，检验不合格的原材料不得使用，并限期退场。
5.3.4、基础的保护层厚度必须符合设计要求。
5.3.5、混凝土浇筑：1）、原材料要求：散装水泥检验每500吨为一个批次，水泥进场必须有出厂合格证或进场复检报告（强度、凝结时间、安定性、细度、标准稠度、水化热、比重容重七个指标均应填写清楚，不应遗漏），并应对其品种、标号、包装或散装仓号、出厂日期等检查验收。
当怀疑水泥质量有问题或出厂超过三个月时应复检试验，并按复检结果使用；±0.00以上混凝土用水泥要求事先选定厂家、品种，中途不得改变，以防产生色差。
2）、外加剂应复验合格并严格按配比进行控制；上部结构使用外加剂不宜改变，冬季使用防冻剂必须提前经过试验确定，在保证防冻效果的同时、必须保证色差与未使用部位一致。
3）、砂采用中粗河砂，含泥量应小于3%，并通过检验合格；混凝土用砂不宜改变砂场，以防混凝土出现色差。
4）、碎石中不应含有金属矿物质，云母、硫酸组合物、硫化物及针片状颗粒，并严禁混杂煅烧过的白云石或石灰石块，粒径选用具有连续级配的5～30毫米的碎石，含泥量小于1%，并通过检验合格，碎石每600吨为一批次；清水混凝土用碎石不宜改变石场，以防混凝土产生色差。
5）、混凝土搅拌用水应使用不含杂质的合格水，水质必须符合国家现行标准《混凝土拌合用水标准》JGJ63-2006规定。
6）、混凝土要求：混凝土施工前应对水泥、砂、石、外加剂等材料进行试验，合格后方可进行施工。
混凝土配合比必须经过有资质的试验室试配并合格后给出；混凝土搅拌前对计量器具进行校验，合格后方可使用，混凝土搅拌时间应不小于90秒；原材料每称量的允许偏差，水泥掺合料2%、粗细骨料±3%、水±2%，检查数量每班抽查不应小于一次。
7）、混凝土的检查：坍落度每班不少于一次；混凝土试块按规范要求留制，但每班不少于一组，同条件、标养各一组；砼的夏季入模温度不大于30度，冬季入模温度不低于5度，坍落度≤160±20mm，砼搅拌后在25度环境中90分钟内浇筑完毕，砼浇筑前掌握浇筑期间天气，做好应急准备。
5.3.6、混凝土养护：大体积混凝土浇筑完成后，为避免混凝土出现裂缝，在混凝土初凝前用木抹子抹3～5遍、再用铁抹子抹压光，及早采用塑料布、麻袋片、棉被等进行覆盖养护。
养护期间应测量控制混凝土内外温差，发现砼核心与表面温差大于30度时，必须分析原因并加强保温覆盖；大体积砼浇筑7天内每昼夜测温24次，7天后每昼夜测温6-8次，当混凝土内的最高温度与大气的最低温度的温差小于300C时，可实行自然养护；当需要跳仓浇筑时，混凝土跳仓间隔时间不少于7天。
5.3.7、钢筋工程；钢筋检验每60吨为一批次,检验合格后方可用于本工程。
施工现场采用集中加工配置。
合格产品按设计图纸几何尺寸及钢筋的规格、数量仔细核对后才允许进入现场使用。
对钢筋工程实行停工待检，检查钢筋数量、规格、型号、长度是否符合设计要求，检查钢筋搭接长度是否满足设计要求。
本工程基础钢筋按最外层钢筋控制保护层厚度；底板底部保护层厚度110mm，其它部位保护层厚度40mm。
烟囱基础图钢筋配筋表中钢筋尺寸与保护层厚度要求有矛盾，应放样确定钢筋尺寸以确保混凝土保护层厚度。
5.3.8、模板工程；对模板的验收，模板支设完成后，要严格检查控制模板的标高、平整度、轴线是否位移。
对模板的加固支撑、对拉螺栓要仔细检查，检查其刚度、强度和稳定性。
用线锤把烟囱中心上提，用钢卷尺量其半径，误差必须控制在允许范围之内。
检查钢筋保护层厚度：零米以下40mm。
模板的拆除要经监理工程师同意，不允许提前拆除，拆除过程一定按照先上后下，先两侧后下部的施工工序防止出现工伤事故。
六、监理工作方法及措施6.1、监理工作方法6.1.1、该工程为大体积混凝土工程，经施工工序分析，找出工程的质量要点和一般的施工工序，采取巡视检查与验收检查相结合的质量控制方法，浇注混凝土时进行旁站监理，大体积混凝土测温采用平行抽查的方法控制。
