电流与电路经典题目

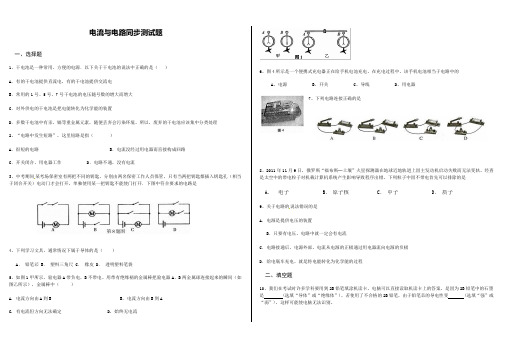

电流与电路同步测试题
电流与电路同步测试题一、选择题1、干电池是一种常用、方便的电源．以下关于干电池的说法中正确的是（）A．有的干电池提供直流电，有的干电池提供交流电B．常用的1号、5号、7号干电池的电压随号数的增大而增大C．对外供电的干电池是把电能转化为化学能的装置D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。
所以，废弃的干电池应该集中分类处理2、“电路中发生短路”，这里短路是指（）A．很短的电路 B．电流没经过用电器而直接构成回路C．开关闭合，用电器工作 D．电路不通，没有电流3、中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．下图中符合要求的电路是4、下列学习文具，通常情况下属于导体的是（）A．铅笔芯 B．塑料三角尺 C．橡皮 D．透明塑料笔袋5、如图1甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A. 电流方向由A到BB. 电流方向由B到AC. 有电流但方向无法确定D. 始终无电流6、图4所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的A、电源B、开关C、导线D、用电器7、下列电路连接正确的是8、2011年11月9日，俄罗斯“福布斯─土壤”火星探测器在地球近地轨道上因主发动机启动失败而无法变轨。
经查是太空中的带电粒子对机载计算机系统产生影响导致程序出错。
下列粒子中因不带电首先可以排除的是9、关于电路的说法错误的是A．电源是提供电压的装置B．只要有电压，电路中就一定会有电流C．电路接通后，电源外部，电流从电源的正极通过用电器流向电源的负极D．给电瓶车充电，就是将电能转化为化学能的过程二、填空题10、我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是 (选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变 (选填“强”或“弱”)，这样可能使电脑无法识别。
(物理)九年级物理电流和电路解题技巧分析及练习题(含答案)及解析
（物理）九年级物理电流和电路解题技巧分析及练习题(含答案)及解析一、电流和电路选择题1．如图是玩具汽车的电路图，以下有关说法中正确的是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 开关S2控制整个电路【答案】A【解析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故A正确、B错误；C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C 错误；D．开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故D错误．故选A．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路的电压特点进行解答．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。
初中电路电流试题及答案
初中电路电流试题及答案
一、选择题
1. 电流的方向是如何规定的？
A. 从电源的正极流向负极
B. 从电源的负极流向正极
C. 从电源的正极流向负极，但电子的移动方向相反
D. 电子从电源的负极流向正极
答案：C
2. 在串联电路中，各处的电流大小关系是怎样的？
A. 各处电流大小不同
B. 各处电流大小相等
C. 各处电流大小与电阻成反比
D. 各处电流大小与电阻成正比
答案：B
3. 下列哪种情况会导致电路中的电流增大？
A. 电阻增加
B. 电压增加
C. 电阻减少
D. 电压减少
答案：B
二、填空题
4. 电流的单位是______。
答案：安培（A）
5. 欧姆定律表明，电流的大小与______和______的关系是______。
答案：电压（V）、电阻（Ω）、电流（I）=电压（V）/电阻（Ω）
三、计算题
6. 一个电阻为10Ω的电阻器接到12V的电源上，求通过电阻器的电流。
答案：通过电阻器的电流为1.2A。
四、实验题
7. 在实验室中，使用电压表和电流表测量一个未知电阻的阻值。
已知电压表读数为3V，电流表读数为0.3A，请计算该电阻的阻值。
答案：该电阻的阻值为10Ω。
五、简答题
8. 什么是串联电路和并联电路？它们在电流分布上有什么不同？
答案：串联电路是指电路中的元件一个接一个地连接起来，电流在电路中只有一个路径。
并联电路是指电路中的元件并排连接，电流有多条路径。
在串联电路中，电流在所有元件中都是相同的；而在并联电路中，电流在各个支路中可能不同，但总电流等于各支路电流之和。
《电流和电路》练习题
《电流和电路》练习题一、填空题1、电路中能产生持续电流的条件是（1）______________（2）__________________。
2、从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从___________ 流向___________________________ 。
、S2都断开时，称为______3、在如图所示的电路中，（1）当S路；（2）当S1、S2都闭合时，称为_______路；（3）当S1闭合、S2断开时，称为_______路。
4、一个完整的电路应包括___________、___________、导线和开关四部分。
电荷的_______________形成电流，把__________移动的方向规定为电流的方向，在闭合电路的电源外部，电流是从电源的______极流向______极的。
5、电路如图所示，闭合开关后，电路将__________，要使电路中两灯串联，只要拆除导线_________。
二、选择题（）6、电路中形成电流的条件是A．电路中有电源B．电路是闭合的C．电路中既要有电源，且电路又是闭合的D．电路中要有电子（）7、击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。
当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。
下面能反映这种原理的电路是（）8、关于电路的说法错误的是A．电源是提供电能的装置B．电路中既要有电源，且电路又是闭合的，电路中才有电流C．在电源的外部，电流沿着“正极→用电器→负极”的方向流动D．在串联电路中，电源正极应首先与开关相连（）9、在下图所示的四个电路中，与右边实物图对应的是（）10、关于电流，下列说法正确的是A．只有正电荷的定向移动，才能形成电流B．只有自由电子定向移动，才能形成电流C．正电荷定向移动的方向规定为电流的方向D．负电荷定向移动的方向规定为电流的方向（）11、实验课上四位同学连接的电路如下图所示，他们中连接错误的是（）12、如下图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（）13、不允许用导线直接把电源的两极连接起来是因为A．有触电的危险B．电路中没有电流C．电流太小D．电流太大（）14、下面4种情况，小灯泡不能发光的是三、作图题15、根据实物图，画出电路图。
初中物理电流和电路经典大题例题
(每日一练)初中物理电流和电路经典大题例题单选题1、如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（）A．LED相当于电源B．LED主要是由超导体材料制成的C．LED工作时主要将电能转化为内能D．电源正负极对调连接，闭合开关LED不发光答案：D解析：A．在电路中，LED相当于用电器，故A错误；B．LED主要是由半导体材料制成的，故B错误；C．LED工作时主要将电能转化为光能，故C错误；D．由于二极管具有单向导电性，将电源正负极对调连接，闭合开关LED不发光，故D正确。
故选D。
2、在如图所示的电路中，电源电压保持不变。
闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（）A．电流表A示数与电流表A l示数的差变大B．电流表A1示数与电流表A2示数的比值变大C．电流表A1示数与电流表A2示数的和不变D．电流表A示数与电流表A2示数的比值不变答案：B解析：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，电流表A1的示数不变；可知，通过R2的电流变小，即电流滑动变阻器R2的滑片P由中点向右移动，接入电路中的电阻变大，由I=UR表A2的示数变小；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小。
A．由并联电路电流的规律可知电流表A示数与电流表A l示数的差等于电流表A2示数，电流表A2的示数变小，所以电流表A示数与电流表A l示数的差变小，故A错误；B．由电流表A1示数不变、电流表A2示数变小可知，电流表A1示数与电流表A2示数的比值变大，故B正确；C．由电流表A1示数不变、电流表A2示数变小可知，电流表A1示数与电流表A2示数的和变小，故C错误；D．电流表A示数与电流表A2示数的比值I I2=I1+I2I2=I1I2+1=UR1UR2+1=R2R1+1R1的阻值不变，R2的阻值变大，所以R2R1+1变大，电流表A示数与电流表A2示数的比值变大，故D错误。

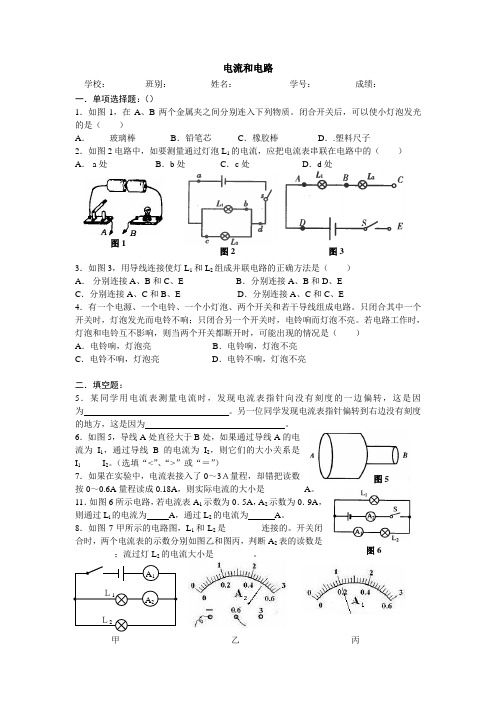

电流与电路测试题
电流和电路学校：_______ 班别：_______ 姓名：__________ 学号：_______ 成绩：_______ 一．单项选择题：（）1．如图1，在A 、B 两个金属夹之间分别连入下列物质。
闭合开关后，可以使小灯泡发光的是（ ） A ． 玻璃棒 B ．铅笔芯 C ．橡胶棒 D ．.塑料尺子2．如图2电路中，如要测量通过灯泡L 1的电流，应把电流表串联在电路中的（ ） A ． a 处 B ．b 处 C ．c 处 D ．d 处3．如图3，用导线连接使灯L 1和L 2组成并联电路的正确方法是（ ） A ． 分别连接A 、B 和C 、E B ．分别连接A 、B 和D 、E C ．分别连接A 、C 和B 、E D ．分别连接A 、C 和C 、E4．有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路。
只闭合其中一个开关时，灯泡发光而电铃不响；只闭合另一个开关时，电铃响而灯泡不亮。
若电路工作时，灯泡和电铃互不影响，则当两个开关都断开时，可能出现的情况是（ ） A ．电铃响，灯泡亮 B ．电铃响，灯泡不亮 C ．电铃不响，灯泡亮 D ．电铃不响，灯泡不亮二．填空题：5．某同学用电流表测量电流时，发现电流表指针向没有刻度的一边偏转，这是因为 。
另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为 。
6．如图5，导线A 处直径大于B 处，如果通过导线A 的电流为I 1，通过导线B 的电流为I 2，则它们的大小关系是I 1_____I 2。
（选填“<”、“>”或“＝”）7．如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A 量程读成0.18A ，则实际电流的大小是_________A 。
11．如图6所示电路，若电流表A 1示数为0．5A ，A 2示数为0．9A ，则通过L l 的电流为 A ，通过L 2的电流为 A 。
8．如图7甲所示的电路图，L 1和L 2是________连接的。
初三物理电流和电路题20套(带答案)及解析
初三物理电流和电路题20套(带答案)及解析一、电流和电路选择题1．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.5．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．6．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。
初中物理电流和电路试题(有答案和解析)
初中物理电流和电路试题(有答案和解析)一、电流和电路选择题1．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A. 只闭合开关S2，电吹风吹出热风B. 只闭合开关S1，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上，S1在B所在的支路．A、只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；B、此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，B不符合题意；C、同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风，C不符合题意，D符合题意．故答案为：D．【分析】根据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。
【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。
3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。
选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。
05.电流和电路练习(有答案)
电流和电路画图练习
1. 按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.
根据实
物连线
图(图5
至图10
所示)画出对应的电路图
3. 对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.
4.两个开关S1和S2控制一盏灯.要求:
闭合任意一个开关,灯就能发光,只有当开关
全部断开时,灯才熄灭.根据要求画出电路图.
5. 按要求设计电路图.实验器材有两节
干电池,两盏规格相同的灯泡和一只开关,要求:
闭合开关时一盏灯发光,开关断开时两灯都发光.
6.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整
个电
路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).
参考答案。
2023年高考物理压轴题电路大题含答案
2023年高考物理压轴题电路大题含答案1. 问题描述：一辆汽车在特定道路上匀速行驶，通过一个含有两个电阻的电路。
电路图如下所示：电路中的电阻分别为R₁ = 4Ω 和 R₂ = 6Ω。
汽车的电源电压为12V。
1.1 计算题：求解以下两个问题：- 问题1：求解电路中的总电流（I₁）。
- 问题2：当电流通过R₁和R₂时，求解R₁上的电压（V₁）和R₂上的电压（V₂）。
2. 解答：2.1 问题1：求解电路中的总电流（I₁）。
根据欧姆定律，电流（I）与电压（U）和电阻（R）之间的关系为：I = U / R由于电压（U₁）等于电压（U₂），可以得到以下公式：I₁ = U / (R₁ + R₂)= 12V / (4Ω + 6Ω)= 1.2A所以，电路中的总电流（I₁）为1.2安培。
2.2 问题2：求解R₁上的电压（V₁）和R₂上的电压（V₂）。
根据欧姆定律，电压（U）与电流（I）和电阻（R）之间的关系为：U = I * R根据问题1中的结果，我们知道电路中的总电流（I₁）为1.2安培。
因此：V₁ = I₁ * R₁= 1.2A * 4Ω= 4.8VV₂ = I₁ * R₂= 1.2A * 6Ω= 7.2V所以，R₁上的电压（V₁）为4.8伏特，R₂上的电压（V₂）为7.2伏特。
以上就是2023年高考物理压轴题电路大题的答案。
注意：本文档中的电路图仅供参考，并可能与实际题目不完全相符。
请参考实际题目中的电路图和题目要求进行解答。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流与电路经典题目
1. 城市中的路灯是 联在一起的；家庭中的用电器都是 联在一起的；圣诞树上使用的“满天星”小彩灯是 联的。
2．某同学用电流表测量电流时，发现电流表指针反偏，这是因为 ________ _；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为 _________ 。
3．一些城市道路上的红绿灯和用来显示数字用的数码管都是用___ _制成的，电流能从它的一端流向另一端，_____(填“能”或“不能”)反向流动。
4．在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0—9A ，小量程模糊不清。
为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a ）所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为
A 、0—0．6A
B 、0—1A
C 、0—2A
D 、0—3A
5．如图5-3，导线A 处直径大于B 处，如果通过导线A 的电流为I 1，通过导线B 的电流为I 2，则它们的大小关系是I 1_____I 2。
（选填“<”、“>”或“＝”）
6.如图6所示，粗心的小强把电流表当作电压表接在了L 1的两端。
此时如果闭合开关，一定会发生（ ） A 、电源短路 B 、电流表损坏 C 、L 1不亮 D 、L 2的灯丝烧断
7.在图２（甲）所示的电路中，A １的示数为1.2A ，A ２的示数如图２（乙）所示．下列判断正确的是 A.通过L １的电流为0.7A B.通过L １的电流为1.2A C.通过L 2的电流为1.2A D. 通过L 2的电流为2.5A
8．如图5
A 1
、A 2
的示数I 1
、I 2的变化（ ） A ．I 1变小，I 2变大 B ．I 1不变，I 2变大 C ．I 1变大，I 2变小 D ．I 1不变，I 2变小
9．如图5-9所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ） A ．电流表测的是L 1的电流 B ．电流表测的是L 2的电流
C ．电流表与电灯并联了
D ．电流表测的是干路中的电流
10．如图5-10所示电路中，三个电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大 小关系是（ ）
A ．I 1 = I 2 = I 3
B ．I 1 > I 2 = I 3
图5-9 图5-10
图5-3
图 5-9
C ．I 1 > I 2 > I 3
D ．I 1 > I 3 > I 2
11．如图5-5所示电路中 （1）若使L 1、L 2串联，则应闭合 ，断开 ；（2）若使L 1、L 2并联，则应闭合 ，断开 ；（3）如果只闭合S 1而断开S 2、S 3，则灯 亮；（4）同时闭合开关 和 是不允许的.
12．如图5-6甲所示电路中，电流表A 1与A 2指针指示的位置如图所示，则电流表A 1所使用的量程为 ，读数是 ；电流表A 2所使用的量程是 ，读数是 ，灯L 1电流是 。
13．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（ ）
A ．一定是串联
B ．一定是并联
C ．串联、并联都可能
D ．不可能是并联 14、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。
利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。
若将这两个开关配合使用（如图5），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（ ）
15、甲、乙两个验电器，甲不带电，乙带正电荷，用金属杆将甲、乙连接起来，下列说法正确的是（ ） A 、电流方向是从乙到甲，自由电子运动方向是从乙到甲 B 、电流方向是从甲到乙，自由电子运动方向是从乙到甲 C 、电流方向是从甲到乙，自由电子运动方向是甲到乙 D 、电流方向是从乙到甲，自由电子运动方向是从甲到乙 16、关于如图5-9所示电路的说法正确的是（ ）
A ．L 1和L 2是串联的
B ．只有L 2和L 3是并联的
C ．L 1、L 2、L 3是并联的
D ．以上说法都不对
17、图5-10所示的电路中，
当开关S 闭合时，灯L 1、L 2均不亮。
某同学用一根导线去查找电路的故障，他将导线先并接在灯L 1两端时发现灯L 2亮，灯 L 1不亮，然后并接在L 2两端时发现两灯均不亮，由此可以判断（ ） A. 灯 L 1断路 B. 灯L 2断路 C. 灯L 1短路 D. 灯L 2短路
20、庭的卫生间都要安装照明灯和换气扇。
使用时，有时需要各自独立工作，有时需要它们同时工作。
评价下图所示的电路，你认为符合上述要求的是（ ）
图5-10 图5-5
作图题:
20、5-12所示，箭头表示接好电路时的电流方向，请在A 、B 、C 、D 四处分别填入电源、电动机、电灯和电流表的符号。
要求电流表测通过电灯的电流。
21、5-13所示，在电路的“○” 处填入两个灯泡，两个电流表，并标出电流表的“+”“-”接线柱和电源的正负极。
22、在下图甲中，闭合开关后，通过灯泡L l 的电流为0．5A ，通过灯泡L 2的电流为0．4A ．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．
22、右下图是同学用电流表测灯泡L 2中电流连接的线路。
（1）电流表连接有什么错误？
（2）现要测灯L 1中的电流，只允许变动一根导线的一个端点
的接线位置，请在图中用虚线①标出，并在改动的导线上打“×”。
（3）在（2）的基础上，若要测出L 2、L 1两灯的总电流而且又只允许再变动一根导线上一个端点的位置，请在图上再用虚线②标出。
23、图9“用电流表测电流”的实验中，某同学连接的电路如图所示．
(1)闭合开关，观察到灯泡L 1和L 2的发光情况是__ _．
(2)针对上述的现象，该电路存在的问题是______
(3)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。
（要求：在需要改动的导线上画“×”，并用笔将改动的导线画出，导线不许交叉）
图
5-13
图
5-12
24、所示的电路，在某些接线柱间去掉或接上一根导线，可使三盏灯分别成为串联和并联。
⑴成为串联电路的最简单方法是_____________________ ⑵成为并联电路的最简单方法是_____________________
25、据实物连线图图5画出对应的电路图
实验、探究：
26、希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图5-16所示，闭合开关后，两电流表指针偏转情况如图． （1）电流表A 2的读数是： 。
（2）该同学发现电流表A 1指针偏转较A 2小，所以他认为“串联电路电流每流经一个 用电器，电流都会减弱一些”．请你指出造成他判断错误的原因．
（3）小亮同学连接的电路如图5-17所示．他认为：若两灯的亮度一样，说明串联电路电流处处相等，若两灯的亮度不同，则说明串联电路电流不相等．
a ．请你对小亮同学的实验设计和结论进行简单评估论（存在的问题和改进的方法）
b ．连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法
法法法
27、同学进行了如下实验：根据图5-18连接好实物，用电流表分别测出I 、I 1、I 2的电流，改变电源电压，重复实验，记录数据如下表。
（1）该实验探究的问题是 ；
（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。
该实验有不完善之处，请你提出改进的建议： 。
流
数
图5-16 图5-17。
