水泥窑纯低温余热发电技术与装备简介
余热发电知识讲座
• 余热发电机组的停止：停机顺序与启机顺
序相反 • 余热发电机组的几种常见应急事故处理 • 机组甩负荷 • 电网事故停电 • 机组关键设备故障 • 误操作 • 应急事故处理妙招：一启油泵、二开排汽、 三控水位
北京市琉璃河水泥有限公司
Beijing Liulihe Cement Company Limited
冷凝器
除氧器
北京市琉璃河水泥有限公司
Beijing Liulihe Cement Company Limited
冷却塔
•
发电机的工作原理：发电机是把汽轮机的旋转机械能转 换成电能的设备，汽轮机带动发电机转子转动，转子给定 励磁，产生磁场，定子线圈切割磁场，产生电压和电流。
• 发电机的组成：外壳、转子、定子线圈、空气冷却器等
• 余热发电机组的检修
• 汽轮机：大修（每两年一次）开缸检查，瓦、叶片、转子、
隔板、喷嘴、汽封、调速保护系统等，常规项目，冷凝器、 冷油器、空冷的清洗，水泵、截门、盘根的更换检查，油 箱清理，润滑油过滤等 余热锅炉：炉内清灰，管路的检查，水汽截门、盘根的检 查更换，安全门、锅筒、连箱的检验（每年一次），锅炉 各烟气闸板的检查更换，烟道、炉墙漏风及保温材料脱离 情况 发电机：内部检查与清扫，相关母线、发电机控制柜、设 备控制柜的检查、清扫、紧固，保护装置的试验，站用变 压器的检查、清扫等
旋风分离器
窑头收尘
篦冷机
北京市琉璃河水泥有限公司
Beijing Liulihe Cement Company Limited
• 窑尾炉与预热器
入口闸板
旁路闸板
预热器
窑 尾 炉 SP
出口闸板
增 湿 塔
窑尾收尘
北京市琉璃河水泥有限公司
余热发电的工艺流程、主要设备和工作原理简单介绍
纯低温余热发电工艺流程、主机设备和工作原理简介直接利用水泥窑窑头窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合国家清洁节能产业政策的绿色发电技术，具有十分广阔的发展空间与前景。
工艺流程: 凝汽器热水井内的凝结水经凝结水泵泵入.2闪蒸器出水集箱，与出水汇合,然后通过锅炉给水泵升压泵入锅炉省煤器进行加热,经省煤器加热后的水(223℃)分三路分别送到炉汽包炉汽包和.1闪蒸器内。
进入两炉汽包内的水在锅炉内循环受热,最终产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功.进入.1闪蒸器内的高温水通过闪蒸技术产生一定压力下的饱和蒸汽送入汽轮机第三级后做功，而№.1闪蒸器的出水作为№.2闪蒸器闪蒸饱和蒸汽的热源，№.2闪蒸器闪蒸出的饱和蒸汽送入汽轮机第五级后做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参与热力循环。
生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入热水井。
主机设备性能特点：一、余热锅炉: 炉和炉锅炉的设计特点如下: 锅炉型式为立式,锅炉由省煤器、蒸发器、过热器、汽包及热力管道等构成。
锅炉前设置一预除尘器（沉降室），降低入炉粉尘。
废气流动方向为自上而下,换热管采用螺旋翅片管,以增大换热面积、减少粉尘磨损的作用。
锅炉内不易积灰，由烟气带走，故未设置除灰装置，工质循环方式为自然循环方式。
过热器作用：将饱和蒸汽变成过热蒸汽的加热设备，通过对蒸汽的再加热，提高其过热度（温度之差），提高其单位工质的做功能力。
蒸发器作用：通过与烟气的热交换，产生饱和蒸汽。
省煤器作用：设置这样一组受热面，对锅炉给水进行预热，提高给水温度，避免给水进入汽包，冷热温差过大，产生过大热应力对汽包安全形成威胁，同时也避免汽包水位波动过大，造成自动控制困难。
一方面最大限度地利用余热，降低排烟温度，另一方面，给水预热后形成高温高压水，作为闪蒸器产生饱和蒸汽的热源。
(培训体系)2020年纯低温水泥余热发电系统介绍(培训教材)(详细)

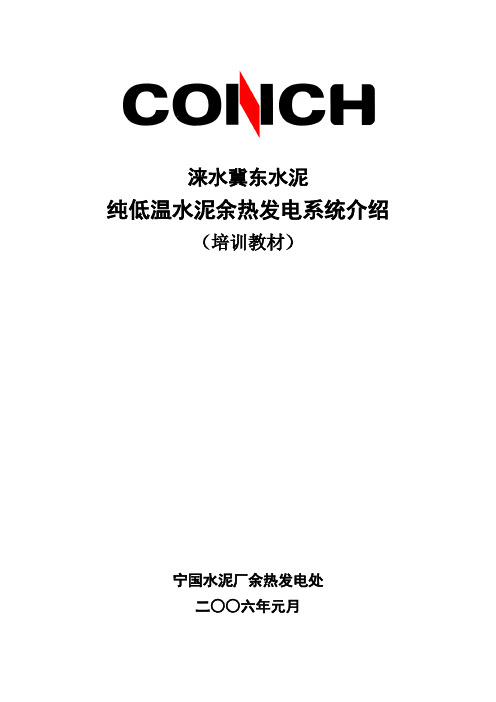

涞水冀东水泥纯低温水泥余热发电系统介绍（培训教材）宁国水泥厂余热发电处二○○六年元月前言（略）目录第一章纯低温水泥余热发电系统概述1—1 水泥余热发电技术应用的背景1—2 水泥余热发电技术发展的历程1—3 纯低温水泥余热发电系统工艺流程1—4 纯低温水泥余热发电热力设计特点1—5 纯低温水泥余热发电系统对水泥生产系统的影响1—6 纯低温水泥余热发电经济效益和社会效益第二章纯低温水泥余热发电工艺流程主要系统介绍2—1 余热锅炉系统2—2 汽轮机组系统2—3 闪蒸器系统2—4 冷却水系统2—5 冷凝给水系统2—6 化学水处理系统第三章余热锅炉概述3—1 余热锅炉基础知识3—2 余热锅炉的分类与内部结构3—3 余热锅炉参数与技术经济指标3—4 余热锅炉控制与联锁保护3—5 余热锅炉水循环及汽水分离3—6 余热锅炉的水处理3—7 余热锅炉常见故障及处理第四章汽轮机概述4—1 汽轮机工作原理与分类4—2 凝汽式汽轮机内部结构4—3 凝汽式汽轮机调节系统4—4 凝汽式汽轮机运行及常见故障处理第五章发电机概述5—1 发电机工作原理5—2 发电机基本构造5—3 发电机励磁系统5—4 发电机的运行、监视第六章发电机的并列6—1 水泥余热发电的电气主接线及接入系统6—2 发电机并列操作的意义6—3 准同期并列的基本原理6—4 发电机常见故障及处理第七章余热发电的继电保护7—1 继电保护的基本原理7—2 发电机的继电保护第八章余热发电高低压电气设备8—1 高压电气设备8—2 高压电气设备的联锁8—3 低压配电系统8—4 高低压电气设备的常见故障及处理第九章电气设备的试验9—1 一次设备试验的目的和要求9—2 试验的分类9—3 绝缘介质的特性9—4 绝缘电阻的测量9—5 直流高压试验9—6 电气设备的特性试验第十章余热发电自动化控制系统10—1 余热发电的基本控制思想10—2 余热发电的自动化设备10—3 余热发电的自动化设备常见故障及处理第一章纯低温水泥余热发电系统概述第一节水泥余热发电技术应用的背景我国是世界水泥生产大国，据中国水泥协会统计，2004年，我国水泥产量为9.4亿吨，约占全球水泥总产量的40%。
水泥窑纯低温余热发电成套工艺技术及装备
水泥窑纯低温余热发电成套工艺技术及装备
彭岩;时小宝;刘怀亮
【期刊名称】《中国水泥》
【年(卷),期】2013(000)005
【摘要】余热余压利用是国家十大重点节能工程之一,余热发电是余热利用最主要的发展方向,水泥窑纯低温余热发电成套工艺技术大幅度提高了水泥线生产能效,有效推动了水泥行业节能减排及技术进步.本文介绍了2012年度国家科技进步奖获奖项目技术创新点、科研成果以及推广应用等方面情况,供余热发电同行参考借鉴.【总页数】5页(P55-59)
【作者】彭岩;时小宝;刘怀亮
【作者单位】中信重工机械股份有限公司,河南洛阳471039;中信重工机械股份有限公司,河南洛阳471039;中信重工机械股份有限公司,河南洛阳471039
【正文语种】中文
【中图分类】TQ172.625.9
【相关文献】
1.大力推广水泥窑纯低温余热发电推进我省资源节约型产业的建设——在全省新型干法水泥窑纯低温余热发电技术推介会上的讲话
2.余热发电星火燎原——为水泥工业纯低温余热发电技术装备国产化喝彩
3.浅析水泥窑纯低温余热发电技术特点
4.水泥窑纯低温余热发电系统发电能力之我见
5.用循环经济理念大力推广水泥窑纯低温余热发电走资源节约型产业发展道路——在全国新型干法水泥窑纯低温余热发电现场交流会上的讲话
因版权原因，仅展示原文概要，查看原文内容请购买。
新型干法水泥生产中纯低温余热发电技术的应用
新型干法水泥生产中纯低温余热发电技术的应用对新型干法水泥生产中纯低温余热发电设备组成及工艺流程进行了介绍，并针对不同地区分析了重要参数的选择。
结合实际运行带来的经济效益、环保效益和社会效益来论证纯低温余热发电技术的应用前景。
标签：纯低温；余热发电；经济性；环保性1 概述党的十八大报告中对未来企业发展做出了明确要求：树立科学发展观，加强全过程节约管理，加强节能降耗，推动资源利用方式根本转变，提高能源利用效率和效益，节约集约利用资源，建立节约型社会，推动可持续发展战略。
国家针对近年来水泥行业高速增长中带来的能源消耗高、环境污染重等状况，制定了水泥行业发展规划，鼓励日产2000吨以上水泥熟料干法生产线采用世界先进的纯低温余热发电技术，对水泥生产过程中产生的废气余热进行回收利用。
相对旧式带补燃炉余热发电技术，新型纯低温余热发电技术从经济性、环保性及设备运行可靠性均具有较大优势，在新型干法水泥生产中正在普遍推广和使用。
2 一级闪蒸纯低温余热发电技术介绍2.1 设备组成上图为海螺水泥应用日本川崎技术及关键设备自行研发的纯低温余热发电系统。
整个系统设置一台PH锅炉用于回收预热器出口废气热能，一台AQC锅炉用于回收篦冷机出口废气热能，一台闪蒸器用于调节省煤器出口温度并产生饱和蒸汽作为汽轮机补汽辅助做功，一套锅炉给水系统，一套汽轮发电机及其冷却水系统。
2.2 流程介绍纯低温余热发电热力循环是基本的蒸汽动力循环，即汽、水之间的往复循环过程。
蒸汽进入汽轮机做功后经凝汽器冷却成凝结水，凝结水由凝结泵泵入闪蒸器下集箱与闪蒸器出水汇合后经给水泵升压进入省煤器进行加热，经省煤器加热后的高温水分为三路分别送至AQC锅炉汽包、PH锅炉汽包和闪蒸器内。
进入两锅炉汽包的水在锅炉内循环受热产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功，进入闪蒸器的高温水利用“闪蒸”原理产生一定压力下的饱和蒸汽作为补汽送入汽轮机后几级辅助做功。
做功后的乏汽经凝汽器冷却形成凝结水重新参与热力循环，循环过程中损耗的水由纯水装置制取的纯水进行补充。
水泥窑纯低温余热发电汽轮机
水泥行业余热发电用汽轮机的研究与应用杭州中能汽轮动力有限公司高少华前言随着国民经济的发展，电力日益紧张，而水泥生产过程中又有大量的废热得不到利用，造成单位产值能耗高，环境污染严重等问题；我们针对性的开发了纯低温余热发电汽轮机，有效地解决了上述问题。
本文对我公司开发的这种汽轮机作简要介绍一、水泥行业纯低温余热发电的历史1995年我公司开发了第一台也是全国第一台纯低温余热发电用汽轮机，进汽参数为1.27Mpa/280℃，功率2200kW，成功运用于江西万年水泥厂；2000年成功开发了国内第一台混压进汽凝汽式汽轮机，并在钱潮建材股份有限公司顺利运行至今；随后又开发了纯低温混压进汽凝汽式汽轮机、6MW纯低温余热发电用汽轮机、7.5MW中压混压进汽凝汽式等多种适用于水泥行业的汽轮机，目前，我们已在进行12MW纯低温余热发电汽轮机的开发。
二、纯低温余热发电用汽轮机的特点1．进汽参数不稳定。
这是由水泥生产工艺过程的不稳定性所决定的，汽轮机的进汽调节系统必须能适应进汽参数的波动，保证汽轮机的稳定、安全运行。
为此我们增加了前压调节系统（见图1），其基本原理是：将测得的新蒸汽压力信号输入前压调节器，与设定值比较后，输出控制信号，直接控制同步器，当新汽压力偏低时，控制调节汽阀关小，反之开大。
纯低温余热发电是一种以汽定电的调节方式，达到在维持系统稳定的前提下实现热-电转换的目的。
如果不设置前压调图1 节系统将会导致什么后果呢？可以想象得到：压力下降时，调阀将会开大，由于余热锅炉的蒸发量不足，促使压力进一步降低，直至调阀全开，汽轮机通流部分产生严重鼓风，致使效率下降。
而新汽压力提高时，调阀将会关小，促使压力进一步提高，直至安全阀动作放空，造成能量的浪费。
所以，余热蒸汽发电时，前压调节系统是必需的。
2．同等功率下排汽量增加。
排气量的增加意味着末级叶片的增高，而末级叶片的研发能力是一个企业科研水平高低的象征，也是汽轮机开发是否成功的关键，我们公司近年来，针对余热发电市场，开发了133、208、330等一系列扭叶片，从而保证了整个产品系列的研制成功。
中信重工余热发电技术简介
中信重工余热发电技术简介1.1 概述水泥生产线纯低温余热发电技术是利用从篦冷机中部抽出的热烟气和窑尾预热器排出的热烟气，通过余热锅炉产生过热蒸汽，过热蒸汽推动汽轮机做功发电。
其优点在于完全利用废气余热，无外加热源，生产成本低廉。
水泥生产线配套建设纯低温余热电站，社会效益显著。
在水泥生产线上配套建设纯低温余热电站可产生良好的社会效益，在环保的同时可以给水泥生产企业带来很可观的经济效益。
如果在全国水泥行业广泛推广纯低温余热发电技术，将产生不可估量的企业效益和社会效益。
按2009年统计数据，全国干法水泥全年熟料生产能力约为8.6亿多吨，其中，2009年投产的水泥熟料生产线为176条，熟料生产能力为19500万吨。
近两年投运电站的生产线每年按250条计，届时投运电站的生产线预计为760余条，全部实施纯低温余热发电技术后，装机容量将达到5200MW，年可节标煤1136万吨；减排二氧化碳3216万吨、二氧化硫238万吨。
在3200t/d水泥线建成的余热发电站拟装机6.5MW，可实现年供电量4152万kwh，根据2008年全国6000KW以上火电平均标准煤耗每千瓦时349g计算，年节约1.4万吨标煤。
同时每年少向大气排放二氧化碳约3.9万吨，并可减少二氧化硫的排放，提高了环保水平。
综合利用大型干法水泥生产线大量的低温废气进行纯低温余热发电是贯彻落实科学发展观，推行循环经济的具体实践；是水泥工业实现节能降耗、清洁生产、资源综合利用和可持续发展的必由之路；推广纯低温余热发电技术适应水泥行业发展的需求，符合国家产业政策和发展趋势，具有广阔的发展空间，市场潜力巨大。
1.2中信重工纯低温余热发电技术介绍作为中国水泥装备制造的龙头企业，中信重工长期致力于水泥线余热发电技术的研究。
1991年，与国家建材局、西安交通大学、南京热管技术开发中心、天津大学等共同承担国家“八五”攻关项目“水泥厂中、低温余热发电工艺及装备的研究开发”，不断完善优化汽轮机设计制造工作，逐步形成了满足不同行业需求的不同参数的小型气轮机系列产品，主要有抽汽、背压、冷凝、背抽等各种型号。
余热发电技术
第一节大型干法水泥纯低温余热发电技术概述一、掌握内容1、复合闪蒸补汽式纯低温余热发电系统工艺流程2、复合闪蒸补汽式纯低温余热发电废气的取热方法3、纯低温余热发电技术一是在新型干法生产线生产过程中，通过余热回收装置（余热锅炉）将窑头、窑尾排出大量地品位的废气渔人进行回收换热，产生过热蒸汽推动汽轮机实现热能-机械能的转换，再带动发电机发出电能，并供给水泥生产过程中的用电负荷从而不仅大大提高了水泥生产过程中能源的利用水平，对于保护环境，提高企业的经济效益，提升产品的市场竞争力，起到了巨大的促进作用。
4、纯低温余热发电技术的特点是在不提高水泥生产过程中能耗指标的前提下，完全利用水泥煅烧过程中产生的余热进行回收，最大限度的提高水泥生产过程中热能的利用效率，另外配制纯低温余热发电系统将对原油水泥工艺系统不产生影响当两个系统接口计合理，将融和成为一个更优的大系统。
二、了解内容1、水泥余热发电应用的历史条件和发展方向2、国内余热发电已普遍采用的几种热力循环系统、循环参数及废气取热方式的特点和存在的主要问题讲解资料一、发展水泥窑余热发电技术的目的1. 1降低能耗、保护环境水泥熟料锻烧过程中，由窑尾预热器、窑头熟料冷却机等排掉的400c以下低温废气余热，其热量约占水泥熟料烧成总耗热量30%以上，造成的能源浪费非常严重。
水泥生产，一方面消耗大量的热能（每吨水泥熟料消耗燃料折标准煤为100〜115kg）,另一方面还同时消耗大量的电能（每吨水泥约消耗90〜115kwh）。
如果将排掉的400℃以下低温废气余热转换为电能并回用于水泥生产，可使水泥熟料生产综合电耗降低60%或水泥生产综合电耗降低30%以上，对于水泥生产企业：可以大幅减少向社会发电厂的购电量或大幅减少水泥生产企业燃烧燃料的自备电厂的发电量以大大降低水泥生产能耗;可避免水泥窑废气余热直接排入大气造成的热岛现象，同时由于减少了社会发电厂或水泥生产企业燃烧燃料的自备电厂的燃料消耗，可减少CO2等燃烧废物的排放而有利于保护环境。
水泥余热发电简介介绍
05
CATALOGUE
水泥余热发电的挑战与解决方案
水泥余热发电的挑战与解决方案
• 水泥余热发电是指利用水泥生产过程中的废热进行发电的一 种方式。水泥余热发电技术利用了水泥熟料窑产生的废热， 将其转化为电能，既减少了能源浪费，又降低了环境污染。
06
CATALOGUE
水泥余热发电案例分析
水泥余热发电案例分析
水泥余热发电简介 介绍
contents
目录
• 水泥余热发电概述 • 水泥余热发电系统组成 • 水泥余热发电技术发展现状 • 水泥余热发电的应用前景 • 水泥余热发电的挑战与解决方案 • 水泥余热发电案例分析
01
CATALOGUE
水泥余热发电概述
定义与特点
定义
水泥余热发电是指利用水泥生产 过程中产生的余热进行发电的一 种技术。
03
CATALOGUE
水泥余热发电技术发展现状
水泥余热发电技术发展现状
• 水泥余热发电技术是一种利用水泥生产过程中产生的余热进行 发电的技术。这种技术不仅可以减少能源浪费，还可以降低环 境污染，是一种具有重要应用价值的绿色能源技术。
04
CATALOGUE
水泥余热发电的应用前景
在节能减排方面的应用前景
节能环保
降低成本
水泥余热发电能够回收利用废气余热，减 少能源浪费，同时降低环境污染。
通过水泥余热发电，企业可以降低生产成 本，提高经济效益。
稳定供电
提高资源利用率
水泥余热发电可以利用水泥生产过程中的 废气进行发电，不受外界环境影响，能够 为企业提供稳定的电力供应。
水泥余热发电能够提高资源的利用率，实 现资源的最大化利用。
特点
水泥余热发电具有高效、环保、 节能等优点，同时能够降低生产 成本，提高企业经济效益。
水泥厂余热发电
蒸发器2（七到八层） 省煤器（九到十层）
节能减排
余热发电
SP余热锅炉
过热器 积灰情况
粘稠
余热发电
SP余热锅炉过热器
SP过热器高压段将水加热为高压饱和蒸汽
第一层管排，平管，顺排，光管，横向38管。
余热发电
SP余热锅炉高压蒸发器
高压蒸发器高压段将水加热为饱和蒸汽
节能减排
余热发电
[2] 余热发电设备
余热 发电
AQC、ASH、SP
余热发电
水泥厂余热发电
窑头余热锅炉——AQC锅炉 流向：烟气从上到下，蒸汽反之 原理：利用冷却机中抽取废气，越300℃，经过换热后90℃左右经过电除 尘排入大气当中。AQC锅炉产生两路蒸汽，较高压饱和蒸汽之后通过ASH 余热过热器过热，较低压蒸汽可用于热力除氧，也可用于汽轮机低压缸补 气。
水泥厂余热发电锅炉测绘
目录
CONTENTS
一．余热发电原理 二．余热锅炉设备 三．设备积灰与结焦 四．改进建议
余热发电
[1]余热 余热发电原理 发电 水泥厂 余热发电
水泥厂余热发电
传统的水泥工业是一个高能耗、高污染的资源性工业，目前，多使用新型 干法水泥熟料生产线，虽然其烧成系统基本都采用了窑外分解系统，水泥 烧成系统在热耗、电耗方面有较大幅度的降低，但窑外分解系统仍有大量 的中、低温废气余热未能被充分利用，造成大量的能源浪费，并产生大量 的废气，而纯低温余热发电系统，则是将熟料生产线所排出的中、低温废 气采用纯低温余热发电技术加以回收利用。 余热利用的主要设备为窑头锅炉（AQC锅炉）、窑尾锅炉（SP锅炉）、联 合过热器（ASH）。
第二到六层管排，为平管段，顺排，光管，横向38管。
