落地式外脚手架安全专项施工方案标准版本

合集下载

落地式脚手架安全专项施工方案

落地式脚手架安全专项施工方案

落地式脚手架安全专项施工方案一、安全概述在进行落地式脚手架搭建施工之前,为了确保工作人员的安全,保障施工现场的安全环境,在此制定脚手架安全专项施工方案。

本方案旨在规范脚手架的搭建、使用、拆除等各个阶段的工作流程,提高工作人员的安全意识和技能,确保脚手架使用过程中的安全性。

二、施工准备1. 脚手架设备检查在搭建前,对脚手架设备进行全面检查,确保各部件齐全并无明显损坏,满足安全使用的要求。

检查包括脚手架扣件、连接件、脚盘、水平支撑、纵向与横向杆件等部件的完整性和可靠性。

2. 工作人员培训所有参与脚手架搭建工作的工人必须接受脚手架安全操作培训,了解脚手架的搭建原理、安全使用要求等内容,并熟练掌握相关搭建工艺和安全操作技巧。

三、脚手架搭建1. 基坑准备在开始施工前,必须对基坑进行清理、平整,并确保地下管线等设施不受影响。

基坑的周围应设置合适的警示标识,防止人员误入。

2. 脚手架组装a) 按照施工设计要求,先固定标高线,确定脚手架搭设的高度。

b) 根据搭设高度,选用相应规格的脚手架杆件、扣件进行搭建。

c) 搭设过程中,严禁使用损坏或锈蚀的扣件和杆件。

d) 搭设完成后,进行稳定性检查,确保脚手架结构牢固、稳定,并与周围建筑物、构件等进行可靠连接。

四、脚手架使用1. 限制人员上下脚手架a) 未接受脚手架安全培训的人员禁止上下脚手架。

b) 上下脚手架时,必须手持工具或材料,并小心移动,确保周围人员和设备不受伤害。

2. 负荷限制a) 在脚手架上不得超过其设计负荷。

b) 确保脚手架上的材料堆放均匀,合理分布。

3. 脚手架巡视a) 定期巡视脚手架并记录巡视情况。

b) 巡视时,注意检查脚手架结构是否存在松动、变形等现象,并及时修复。

c) 如发现存在安全隐患的脚手架,应立即进行封锁和撤离,并及时汇报上级主管部门。

五、脚手架拆除1. 拆除前准备a) 拆除前,必须进行周边区域的交通管控,并设立警告标志。

b) 工作人员必须穿戴防护用品,包括安全帽、防护手套、防滑鞋等。

落地式外脚手架安全专项施工方案

落地式外脚手架安全专项施工方案

--落地式外脚手架安全专项施工方案(一)立杆基础做法基础的作法工艺为:地基夯实找平→浇筑砼(内高外低)→铺设垫木(或槽钢)→放底座→放立杆。

1、架立杆基础的构造做法:采用素土夯实找平上浇50~100m厚砼(内高外低),砼上部铺50~60mm厚垫板,宽度≥200mm,长度≥2m,垂直于墙面放置。

当长度大于3m 时,平行于墙面放置。

2、钢管脚手架立杆底部应加设可锻铸铁或焊接底座,搭设时应将底座下部垫板铺平,放好底座,再将立杆放入底座内,不准将立杆直接置于木板上。

3、扫地杆设置扣件式钢管脚手架设置纵、横向扫地杆。

纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上;横向扫地杆亦用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

(二)单排扣件式外脚手架的计算根据施工要求搭设高度为26.5m,外侧立面采用密目网封闭。

用于结构作业时为一层作业(即n1=1),用于装修作业时为2层同时作业(即n2=2)。

基本风压值ω0=0.4KN/m2。

脚手架的设计参数为:立杆纵距1a=1.5m,立杆横距1b=1.2m,步距h=1.8m,连墙件为2步履跨设置,脚手板为50mm厚木脚手板。

其它计算参数:立杆截面积A=489mm2,立杆的截面积抵搞矩W=(5.08×103)mm3,立杆回转半径i=15.8mm。

挡风面积A n=1.1×1.5+(1.8-1.1)×0.05=1.69mm2,相应的迎风面积A w=1.8×1.5=2.7m2,钢材抗压强度设计值f c=0.205KN/mm2,边墙件横距1w=4.5m,边墙件竖距h w=3.6m。

(1)荷载计算①恒载的标准值G kG k=Hi(G k1+G k3)+n1lagk2由表5—7查得g k1=0.1089kN/m,由表5—14查得gk2=0.2984KN/m,由表5—15查得gk3=0.1113KN/m(以上所指表均为查建筑施工手册第三版中的有关表格)。

落地式外脚手架安全专项施工方案正式版

落地式外脚手架安全专项施工方案正式版

In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.落地式外脚手架安全专项施工方案正式版落地式外脚手架安全专项施工方案正式版下载提示:此解决方案资料适用于工作或活动的进度安排中,详细说明各阶段的时间和项目内容完成的进度,而完成上述需要实施方案的人员对整体有全方位的认识和评估能力,尽力让实施的时间进度与方案所计划的时间吻合。

文档可以直接使用,也可根据实际需要修订后使用。

(一)立杆基础做法基础的作法工艺为:地基夯实找平→浇筑砼(内高外低)→铺设垫木(或槽钢)→放底座→放立杆。

1、架立杆基础的构造做法:采用素土夯实找平上浇50~100m厚砼(内高外低),砼上部铺50~60mm厚垫板,宽度≥200mm,长度≥2m,垂直于墙面放置。

当长度大于3m 时,平行于墙面放置。

2、钢管脚手架立杆底部应加设可锻铸铁或焊接底座,搭设时应将底座下部垫板铺平,放好底座,再将立杆放入底座内,不准将立杆直接置于木板上。

3、扫地杆设置扣件式钢管脚手架设置纵、横向扫地杆。

纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上;横向扫地杆亦用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

(二)单排扣件式外脚手架的计算根据施工要求搭设高度为26.5m,外侧立面采用密目网封闭。

用于结构作业时为一层作业(即n₁=1),用于装修作业时为2层同时作业(即n₂=2)。

基本风压值ω₀=0.4KN/m²。

脚手架的设计参数为:立杆纵距1a=1.5m,立杆横距1b=1.2m,步距h=1.8m,连墙件为2步履跨设置,脚手板为50mm厚木脚手板。

其它计算参数:立杆截面积A=489mm²,立杆的截面积抵搞矩W=(5.08×10³)mm³,立杆回转半径i=15.8mm。

落地式钢管脚手架安全专项方案(最新版)

落地式钢管脚手架安全专项方案(最新版)

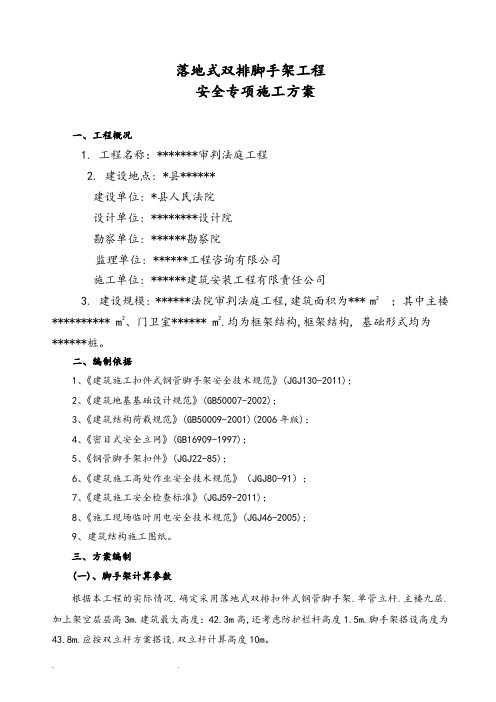

落地式双排脚手架工程安全专项施工方案一、工程概况1. 工程名称:*******审判法庭工程2. 建设地点: *县******建设单位: *县人民法院设计单位: ********设计院勘察单位: ******勘察院监理单位: ******工程咨询有限公司施工单位: ******建筑安装工程有限责任公司3. 建设规模: ******法院审判法庭工程,建筑面积为*** m2;其中主楼********** m2、门卫室****** m2.均为框架结构,框架结构, 基础形式均为******桩。

二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011);2、《建筑地基基础设计规范》(GB50007-2002);3、《建筑结构荷载规范》(GB50009-2001)(2006年版);4、《密目式安全立网》(GB16909-1997);5、《钢管脚手架扣件》(JGJ22-85);6、《建筑施工高处作业安全技术规范》(JGJ80-91);7、《建筑施工安全检查标准》(JGJ59-2011);8、《施工现场临时用电安全技术规范》(JGJ46-2005);9、建筑结构施工图纸。

三、方案编制(一)、脚手架计算参数根据本工程的实际情况.确定采用落地式双排扣件式钢管脚手架.单管立杆.主楼九层.加上架空层层高3m.建筑最大高度:42.3m高,还考虑防护栏杆高度1.5m.脚手架搭设高度为43.8m.应按双立杆方案搭设.双立杆计算高度10m。

搭设尺寸为:立杆的纵距为1.4m.立杆的横距为0.8m.立杆的步距为1.8m;脚手架横向水平杆的靠墙一端至墙装饰面的距离为0.20m;《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)钢管宜采用φ48.3×3.6.本方案按目前市场上φ48×3.0取值计算.连墙件采用2步2跨.竖向间距为3.6m.水平间距为3m.采用钢管扣件连接;施工均布活荷载为2.0KN/m2;脚手架用途:装修脚手架;同时考虑2层施工;脚手板采用竹笆片.荷载为0.10KN/m2.脚手板按照铺设4层计算;栏杆采用竹笆片.荷载为0.15KN/m.安全网荷载取0.01KN/m2;脚手板下纵向水平杆在横向水平杆上面.主结点间设一根纵向水平杆;脚手架计算中考虑风荷载.取重现期n=10年对应的基本风压值为0.25KN/m2(黄山市);=120kN/m2;地基参数:素填土夯实.50厚碎石垫层.C15混凝土.地基承载力特征值:fgk 其他参数参照《扣规》(JGJ130-2011)选取。

落地式脚手架安全专项施工方案

落地式脚手架安全专项施工方案

落地式脚手架安全专项施工方案一、工程概况本工程为XX项目,落地式脚手架主要用于建筑施工中的高空作业。

二、施工人员和工器具1.所有参与搭建、拆除及使用脚手架的施工人员都必须取得相应的上岗证,并经过相关培训方可上岗。

2.所有使用的工器具必须符合国家标准,并经过定期检测,保持良好状态。

三、脚手架搭建1.搭建前,必须对施工区域进行彻底的清理,清除障碍物和杂物,确保施工区域平整。

2.根据工程设计图纸和计划,确定脚手架的尺寸、高度和搭设位置。

3.搭建过程中,必须按照规范要求进行固定,采用足够数量和强度的脚手架支撑杆,确保整个脚手架结构的稳固性。

4.搭建完成后,必须进行验收,并由专业人员签署合格证明。

四、脚手架使用1.使用前,必须进行全面检查,确保脚手架的结构和连接牢固可靠。

2.脚手架外周必须设置安全网和脚手板,以起到防护作用,防止物体坠落和工人意外坠落。

3.脚手架上的工作面必须保持平整、整洁和无滑倒物,避免滑倒和摔伤事故。

4.使用过程中,禁止超载,不得将大型设备和重物放置在脚手架上。

5.强风或雷电天气时,必须立即停止使用脚手架,进行安全疏散。

五、脚手架拆除1.拆除前,必须进行全面检查,确保脚手架的结构和连接牢固可靠。

2.拆除过程中,必须按照规范要求进行逐层拆除,保证拆除的安全性。

3.拆除过程中,必须采取防护措施,避免对下方人员和设备的伤害。

4.拆除完成后,必须进行清理,彻底清除脚手架及其附属设施。

六、应急救援预案1.指定专人负责现场安全管理,熟悉急救知识和操作方法,随时做好应急准备。

2.在高风险区域设有安全警示标志,确保施工人员的安全防范意识。

3.在发生事故时,立即启动应急救援预案,第一时间向有关部门和领导汇报,并采取措施救援伤员。

七、施工记录和总结1.所有施工人员在进入施工现场前,必须进行安全教育培训,并签署安全作业责任书。

2.每天工作前,必须进行安全检查,并进行详细记录。

3.每周总结施工安全情况,及时发现问题并采取措施加以改进。

落地式脚手架安全专项施工方案

落地式脚手架安全专项施工方案

落地式脚手架安全专项施工方案1. 介绍脚手架是建筑施工中常用的辅助工具,能够提供支撑和平台,方便施工人员进行高空作业。

然而,由于施工环境复杂且存在许多安全风险,因此在搭设和使用脚手架时需要采取一系列的安全措施来保护施工人员的生命和财产安全。

本文档旨在提供一个落地式脚手架安全专项施工方案,以帮助施工方合理搭设和使用脚手架,并降低安全风险。

2. 施工前准备工作在落地式脚手架施工之前,必须进行一系列的准备工作,以确保施工顺利进行且安全可靠。

2.1. 脚手架设计和选材脚手架的安全性和稳定性取决于脚手架的设计和选材。

施工方应确保所选用的脚手架符合国家标准,并具备足够的强度和稳定性。

同时,施工方还需根据实际施工环境和要求进行合理的设计,确保脚手架能够满足施工需求。

2.2. 材料准备进行落地式脚手架施工前,必须准备好所需的材料,包括脚手架支撑杆、横梁、连接件等。

施工方应仔细检查材料的质量和完整性,确保材料符合要求,并且没有损坏或者缺失。

2.3. 施工方案策划在施工前,施工方应对整个施工过程进行详细的方案策划。

方案策划包括脚手架搭设的具体步骤、工序安排、施工人员配备等。

施工方还需考虑施工过程中可能出现的风险,并制定相应的应对措施。

3. 施工过程中的安全措施在落地式脚手架施工过程中,必须采取一系列的安全措施,确保施工人员的安全。

3.1. 施工区域隔离在施工现场周围设立围挡,并设置明显的警示标志,防止人员闯入施工区域。

施工方还应根据实际需要设置临时通道,确保人员和物料的顺利进出。

3.2. 安装和拆除脚手架施工方在搭设和拆除脚手架时,必须按照设计要求和操作规程进行操作。

施工人员在进行脚手架安装和拆除时,应佩戴安全帽、防滑鞋等个人防护用品,并确保操作台面的平整和稳定。

3.3. 脚手架使用安全在脚手架搭设完成后,施工人员在使用脚手架时,应注意以下安全事项:•施工人员必须穿戴符合标准的个人防护用品,包括安全帽、防滑鞋、安全带等。

外脚手架(落地架)专项施工方案

目录一、编制依据 (1)二、工程概况 (1)三、管理小组组织机构 (2)四、施工进度计划 (2)五、施工安排 (3)六、施工准备与资源配置计划 (3)七、施工方法及工艺 (6)八、脚手架的检查和验收 (18)九、质量安全管理计划 (21)十、安全验算(安全设施计算软件2016 PKPM) (23)一、编制依据(一)《建筑施工组织设计规范》GB/T50502-2009;(二)《建筑结构荷载规范》GB50009-2012;(三)《建筑地基基础设计规范》GB50007-2011;(四)《建筑施工安全检查标准》JGJ59-2011;(五)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;(六)《混凝土结构设计规范(2015版)》GB50010-2010;(七)《钢结构工程施工规范》GB50755-2012;(八)《钢结构工程施工质量验收规范》GB50205-2001;(九)施工组织设计及本工程施工图纸;(十)与本方案有关的法律、法规和文件。

二、工程概况(一)本项目位于位于天府新区双流物联网产业园区内物联大道以东、物联网园区规划的5号路以南,双流县公兴镇双塘村二组、七组、九组。

本工程规划净用地面积93549.75平方米,总建筑面积105000平方米。

由地下室、1号楼~8号楼及门卫室等建筑、构筑物组成。

采用预应力高强混凝土管桩基础,桩基设计等级为丙级。

4号楼高层主楼采用桩筏基础,主楼范围外(无上部结构部分)单层地下室部位、4号楼多层部位、6号楼部位采用柱下独立基础以及墙下条形基础。

4号楼采用框架-剪力墙结构;其余为框架结构。

(二)脚手架平面图:附后1、5#楼三层悬挑脚手架平面图三、管理小组组织机构五、施工安排(一)4#楼落地式钢管扣件双排脚手架,4#楼部周长339m,搭设高度17m (-1.4m~15.6m)。

4#楼15.6m以上采用附着式升降脚手架。

(二)5#楼落地式钢管扣件双排脚手架,5#楼部周长280m,5#楼搭设高度16m(0.3m~15.7m)。

落地式脚手架专项施工方案

落地式脚手架专项施工方案《落地式脚手架专项施工方案》一、施工前准备1. 确认脚手架材料及数量,检查脚手架的完好性2. 检查施工现场的土壤承载能力和平整度3. 对脚手架进行组装、拆卸和搬运的人员进行培训和安全指导4. 制定脚手架施工计划和安全预案二、脚手架搭设1. 在搭设脚手架之前,先将施工现场进行排架和隔离2. 根据设计方案,布置脚手架材料和固定脚手架基础3. 按照脚手架搭设顺序,进行横向和纵向连接4. 配备好扶梯和安全网,保障施工人员的安全5. 在搭设脚手架过程中,进行定期检查和调整,确保脚手架的稳定性和安全性三、作业安全1. 施工现场的作业人员必须佩戴好安全帽、安全带,穿戴防护鞋2. 禁止在脚手架上吸烟、饮酒或进行其他不安全的行为3. 作业人员在脚手架上必须站稳,严禁站在扶梯、栅杆或其他不稳定的部位4. 禁止脚手架上的人员随意丢弃施工材料和工具5. 高温、恶劣天气时,暂停脚手架作业,确保作业人员的安全四、脚手架拆除1. 施工完成后,按照规定程序进行脚手架拆除2. 确保作业现场周围的人员和设备不会受到脚手架拆除的影响3. 拆卸脚手架时,使用适当的工具和配备好的安全装备4. 在拆卸脚手架过程中,进行定期检查和调整,确保脚手架的稳定性和安全性五、安全管理1. 制定脚手架施工安全管理制度和操作规程2. 对施工人员进行安全培训和技术培训3. 配备好急救设备和消防设备4. 定期进行施工现场的安全检查和隐患排查,及时整改5. 对施工现场进行监控和记录,确保施工过程的安全可靠六、总结通过以上专项施工方案的执行,可以确保落地式脚手架施工过程中的安全和稳定,有效保障了施工人员和物资的安全。

在脚手架施工环节中,安全意识、技术培训和规范操作尤为重要,确保脚手架施工过程中的安全和效率。

落地外脚手架安全专项施工方案

目录一、工程概况--------------------------------------------------------------- -2-二、脚手架选型------------------------------------------------------------- -2-本工程采用落地双排外脚手架作为框架结构施工时的安全围护:1、独立基础周边回填夯实完成后即屋顶平面及飘板投影线外扩1.2M范围做混凝土硬化地面,由地面搭设落地满搭双(多)排钢管扣件式脚手架防护至天面层。

2、屋面及梯屋等在天面层开始搭设满搭架。

---- -2-三、施工要求--------------------------------------------------------------- -2-第二节、编制依据-------------------------------- - 2 -第三节、施工计划-------------------------------- - 3 -一、材料与设备计划--------------------------------------------------------- -3-1、搭设脚手架的钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3092中规定的3号普通钢管,其质量符合现行国家标准《碳素结构钢》GB/T700-2006中Q235A钢的规定,每根钢管的最大质量不应大于25KG。

新用的钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管要有产品质量合格证、质量检验报告,钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》GB/T228的有关规定,质量和钢管外径、壁厚、端面等的偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的有关规定,必须涂有防锈漆。

旧钢管表面锈蚀深度、和钢管的弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的有关规定。

落地外脚手架安全专项施工方案

目录一、工程概况 ------------------------------------------------------------------------------------------------------------- -3-二、脚手架选型---------------------------------------------------------------------------------------------------------- -3-本工程采用落地双排外脚手架作为框架结构施工时的安全围护:1、独立基础周边回填夯实完成后即屋顶平面及飘板投影线外扩1.2M范围做混凝土硬化地面,由地面搭设落地满搭双(多)排钢管扣件式脚手架防护至天面层。

2、屋面及梯屋等在天面层开始搭设满搭架。

----------- -3-三、施工要求 ------------------------------------------------------------------------------------------------------------- -3-第二节、编制依据 ---------------------------------------------------------- - 3 -第三节、施工计划 ---------------------------------------------------------- - 4 -一、材料与设备计划 --------------------------------------------------------------------------------------------------- -4-1、搭设脚手架的钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3092中规定的3号普通钢管,其质量符合现行国家标准《碳素结构钢》GB/T700-2006中Q235A钢的规定,每根钢管的最大质量不应大于25KG。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

文件编号:RHD-QB-K6274
(解决方案范本系列)
编辑:XXXXXX
查核:XXXXXX
时间:XXXXXX

落地式外脚手架安全专
项施工方案标准版本
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274

第 2 页
落地式外脚手架安全专项施工方案
标准版本
操作指导:该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而
制定的,并由相关人员在办理业务或操作时进行更好的判断与管理。,其中条款可根据自己现实
基础上调整,请仔细浏览后进行编辑与保存。

(一)立杆基础做法
基础的作法工艺为:地基夯实找平→浇筑砼(内
高外低)→铺设垫木(或槽钢)→放底座→放立杆。
1、架立杆基础的构造做法:
采用素土夯实找平上浇50~100m厚砼(内高
外低),砼上部铺50~60mm厚垫板,宽度≥
200mm,长度≥2m,垂直于墙面放置。当长度大于
3m 时,平行于墙面放置。
2、钢管脚手架立杆底部应加设可锻铸铁或焊接
底座,搭设时应将底座下部垫板铺平,放好底座,再
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
将立杆放入底座内,不准将立杆直接置于木板上。
3、扫地杆设置
扣件式钢管脚手架设置纵、横向扫地杆。纵向扫
地杆应采用直角扣件固定在距底座上皮不大于
200mm处的立杆上;横向扫地杆亦用直角扣件固定
在紧靠 纵向扫地杆下方的立杆上。
(二)单排扣件式外脚手架的计算
根据施工要求搭设高度为26.5m,外侧立面采
用密目网封闭。用于结构作业时为一层作业(即n₁
=1),用于装修作业时为2层同时作业(即n₂
=2)。基本风压值ω₀=0.4KN/m²。
脚手架的设计参数为:立杆纵距1a=1.5m,立
杆横距1b=1.2m,步距h=1.8m,连墙件为2步履
跨设置,脚手板为50mm厚木脚手板。
其它计算参数:立杆截面积A=489mm²,立杆的
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
截面积抵搞矩W=(5.08×10³)mm³,立杆回转半径
i=15.8mm。挡风面积An=1.1×1.5+(1.8-1.1)×
0.05=1.69mm²,相应的迎风面积Aw=1.8×
1.5=2.7m²,钢材抗压强度设计值
fc=0.205KN/mm²,边墙件横距1w=4.5m,边墙件
竖距hw=3.6m。
(1)荷载计算
①恒载的标准值Gk
Gk=Hi(Gk1+Gk3)+n₁lagk2
由表5—7查得gk1=0.1089kN/m,由表5—
14查得gk2=0.2984KN/m,由表5—15查得
gk3=0.1113KN/m(以上所指表均为查建筑施工手册
第三版中的有关表格)。
则有:
用于结构作业时Gk=30×
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
(0.1089+0.1113)+1.5×0.2984=7.0536KN
用于装修作业时Gk=30×(0.1089+0.1113)+2×
1.5×0.2984=7.5012KN
②活载(作业层施工荷载)的标准值Qk.
Qk=n₁laqk
由表5—16查得qk=1.8KN/m(结构作业时)和
qk=1.2KN/m装修作业时),则有:
用于结构作业时Qk=1.5×1.8=2.7KN
用于装修作业时Qk=2×1.5×1.2=3.6KN
③风荷载的标准值wk
ωk=1aФwk
ωk=0.7µsµzWop
φ=An/Aw=1.69/2.7=0.626
查表5—6得μs=1.3φ(按背靠建筑物为敞开情
况计),με=0.814,由《建筑荷载规范》表6.2.1中
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
查得μz=1.42(离地面30m)则有:
ωk=0.7×0.814×1.42×0.4=0.32KN/m²
ωk=1.5×0.626×0.32=0.30KN/m²
(2)脚手架整体验算
①确定材料强度附加分项系数mv
因组全风荷载,取mV=1.5607
②计算轴心力设计N’
N’=1.2(NGk+Nqk)
式中NGk即Gk,NQk,将Gk和Qk的数值代
入得到
用于验算底面截面结构作业时N’=1.2×
(7.5012+3.6)=11.70KN
用于装修作业时n’=1.2×
(7.5012+3.6)=13.32KN
(3)计算风荷载弯矩Mω
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
Mω=0.12qwkh
式中qwk,即ωk,h为步距,则
验算底部截面时
Mw=0.12×0.30×1.8m²
=0.12KN.m=120KN.mm
确定稳定系数Ф
查表5—20(用于插入法)得μ=1.53,λ=(μ
h)/I=(1.53×1.8)/0.0158=174由表5—22查得φ
=0.235
(4)验算稳定
N’/(ФA)+Mω/W≤fc/0.9Mx
将fc和mX的数值代入上式,得到
N’/(φA)+Mω/W≤0.146KN/mm²
(三)架子搭设:
1、架体与建筑结构拉结
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
本工程脚手架连墙件采用单杆穿墙夹固式刚性连
接:用单根小横杆穿过墙体,在墙体两侧用短钢管
(长≥600)夹紧并塞以垫木,按规范要求,二步三
跨设置一个连墙件。具体构造如下:
连墙件的布置应符合下列规定:
1)、脚手架在搭设过程中,高度在7m以时下
可采用临时抛撑方法保持架体稳定,当搭设高度超过
7m时应校正杆件后,从第一步架开始设置连墙件。
2)、连墙件宜靠近立杆与大横杆交叉点处设置,
偏离立杆与大横杆交叉点的距离≤300mm。
3)、宜优先采用菱形布置,也可用方形、矩形
布置。
2、杆件间距与剪刀撑设置
1)、本工程脚手架立杆间距按1.5m设置,大
横杆间距1.8米。
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
2)、小横杆贴近立杆布置,搭于大横杆之上
(最低部小横杆搭于大横杆之下)。
3)、立杆与大横杆交叉点处主节点,必须设置
小横杆,用直角扣件扣接,严禁拆除,且小横杆距立
杆与大横杆交叉点节点中心距离≤150mm,在双排
脚手架中,靠墙一端的外伸长度。
4)、本工程使用竹笆脚手板,小横杆两端应用
直角扣件固定在立杆上;单排脚手架的小横杆的一
端,应用直角扣件固定在立杆上,另一端应插入墙
内,插入长度应不小于180mm,竹笆脚手板底部加
设大横杆,而大横杆应用直角扣固定在小横杆上,并
应等间距设置,间距≤400mm。
5)、大横杆的构造要求应符合下列要求:
①大横杆宜设置在立杆内侧,其长度不宜小于3
跨;
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
②大横杆接头宜采用对接扣件连接,也可采用搭
接(搭接长度大于1米,用3个旋转扣件等间距固
定扣件末端留10cm自由空间)。
6)、剪刀撑与横向斜撑
剪刀撑是防止脚手架纵向变形的重要措施,正确
设置剪刀撑可增强脚手架的整体刚度。
剪刀撑的设置应符合下列规定:
①每道剪刀撑跨越立杆的根数宜按下表的规定设
置,每道剪刀撑宽度不应小于4跨,且不应小于
6m,斜杆与地面的夹角宜在45°~60°之间。 ②
在外侧立面的两端各设置一道剪刀撑,并应由底至顶
连续设置,中间各道剪刀撑之间的净距不应大于
15m。(如图)

操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页

③剪刀撑斜杆应用旋转扣件固定在与之相交的横
向水平杆
(小横杆)的伸出端或立杆上。
④横向斜撑设置应符合下列规定:
a、横向斜撑在同一节间由底至顶层呈之字型连
继布置,斜撑的固定宜采用旋转扣件固定在与之相交
的小横杆伸出端上,旋转扣件中心线至主节点的距离
不宜大于150mm,当斜撑杆在一跨内跨越2个步距
时,宜在相交的大横杆处增设一根小横杆,将斜撑杆
固定在其伸出端上。
b、本工程脚手架为开口型双排脚手架,两端均
操作指南 / OPERATION GUIDE 编号:RHD-QB-K6274
第 2 页
必须设置横向斜撑,中间宜再隔6跨设置一道。
⑤剪刀撑的斜杆应与立杆和伸出的小横杆进行连
接,底部斜杆下端应置于垫板上。
⑥若剪刀撑接长时,采用搭接,搭接长度≥
1m,3个旋转扣件等间距固定,且扣件末端留
10cm自由空间。
3)、脚手板与防护栏杆
⑴脚手板在里外立杆间应满铺,墙与里排立杆之
间应铺设架板,并保证离墙面的距离100~
120mm。
⑵脚手板材质
脚手板材质应符合下列规定:
竹架板(或叫竹串片脚手板):应用直径8~
10mm的螺拴,按间距500~600mm穿透拧紧而
成,螺栓离端部200~250mm,板的厚度不小于
