三菱FX3U-4AD模拟量输入模块基础知识
一、FX3U-4AD和FX3U系列PLC的连接实图如下：二、FX3U-4AD模拟量输入模块端子排图如下：FX3U-4AD接线端子排三、FX3U-4AD模拟量输入模块接线图如下：1. 连接的基本单元为FX3G/FX3U可编程控制器（AC电源型）时，可以使用DC24V供给电源。
2. 在内部连接「FG」端子和「」端子。
没有通道1用的FG端子。
使用通道1时，请直接连接到「」端子上。
3. 模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。
4. 电流输入时，请务必将「V+」端子和「I+」端子短接。
5. 输入电压有电压波动，或者外部接线上有噪音时，请连接0.1～0.47F25V的电容。
四、功能概要FX3U-4AD连接在FX3G/FX3GC/FX3U/FX3UC可编程控制器上，是获取4通道的电压/电流数据的模拟量特殊功能模块。
1. FX3G/FX3GC/FX3U/FX3UC可编程控制器上最多可以连接8台。
（包括其它特殊功能模块的连接台数。
）2. 可以对各通道指定电压输入、电流输入。
3. A/D转换值保存在4AD的缓冲存储区（BFM）中。
4. 通过数字滤波器的设定，可以读取稳定的A/D转换值。
5. 各通道中，最多可以存储1700次A/D转换值的历史记录。
五、模拟量数据读出关于使用4AD读出模拟量数据时，所需的最低限度的程序，就此进行说明。
用下列内容确认是否正确读出了模拟量数据。
1、确认单元号从左侧的特殊功能单元/模块开始，依次分配单元号0～7。
连接在FX3U-32MT可编程控制器上时，分配1～7的单元编号。
确认分配了哪个编号。
2、决定输入模式（BFM#0）的内容根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式（BFM#0）。
用16进制数设定输入模式。
在使用通道的相应位中，选择下表的输入模式，进行设定。
3、编写顺控程序编写读出模拟量数据的程序。
用于FX3G、FX3GC、FX3U、FX3UC可编程控制器4、传送顺控程序，确认数据寄存器的内容。
FX-4AD

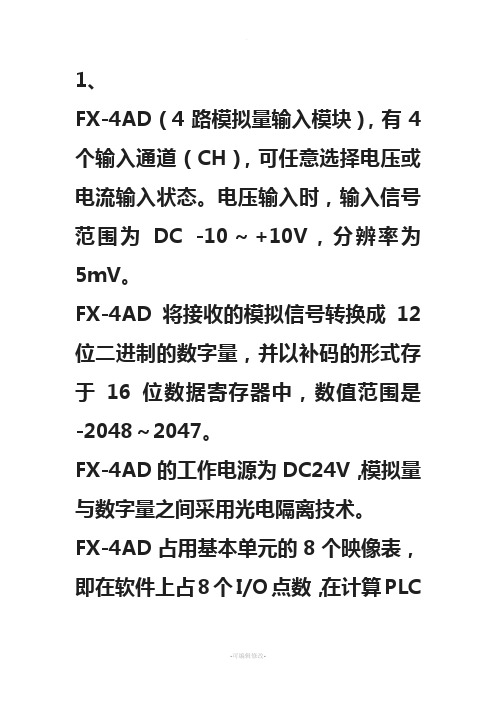

1、FX-4AD（4路模拟量输入模块），有4个输入通道（CH），可任意选择电压或电流输入状态。
电压输入时，输入信号范围为DC -10～+10V，分辨率为5mV。
FX-4AD将接收的模拟信号转换成12位二进制的数字量，并以补码的形式存于16位数据寄存器中，数值范围是-2048～2047。
FX-4AD的工作电源为DC24V，模拟量与数字量之间采用光电隔离技术。
FX-4AD占用基本单元的8个映像表，即在软件上占8个I/O点数，在计算PLC的I/O时可以将这8个点作为PLC的输入点来计算。
FX-4AD的接线：CH1Y00-10V（0-200度）转换为0-2000，所以需要除以10变为相应温度。
FX-4AD缓冲寄存器（BFM）的分配：其内部有一个数据缓冲寄存器区，它由32个16位的寄存器组成，编号为BFM#0------#31，内容可以通过PLC的FROM和TO指令读、写。
2、PLC的输出线圈重复使用（双线圈驱动）在用户程序中，同一个编程元件的线圈使用了两次或多次，称为双线圈输出。
只要能保证在同一扫描周期内只执行其中一个线圈对应的逻辑运算，这样的双线圈输出是允许的。
下列3种情况允许双线圈输出：1）在跳步条件相反的两个程序段(例如自动程序和手动程序)中，允许出现双线圈输出，即同一元件的线圈可以在两个程序段中分别出现一次。
实际上cpu 只执行正在处理的程序段中双线圈元件的一个线圈输出指令。
2）在调用条件相反的两个子程序(例如自动程序和手动程序)中，允许出现双线圈现象，即同一元件的线圈可以在两个子程序中分别出现一次。
子程序中的指令只是在该子程序被调用时才执行，没有调用时不执行。
3）plc一般并不将双线圈输出作为错误，只是作为警告。
有双线圈输出时，用户程序仍然可以执行。
一般对同一编程元件可以多次使用set和rst指令。
FX2n-4AD 4DA模拟量模块使用NEW.
FX2N-4AD的线路连线
FX2N-4AD 模拟量输入与输出的关系
模拟量模块使用
确定模块的编号 缓冲寄存器（BFM）分配 知识点 编程举例
确定模块的编号
在FX系列可编程控制器基本单元的右侧，可以连接最多8 块特殊功能模块，它们的编号从最靠近基本单元的那一个开 始顺次编为0～7号。如图:该配置使用FX2N48点基本单元， 连接FX-4AD、FX-4DA、FX-2AD 3块模拟量模块，它们的 编号分别为0、1、2号。这3块模块不影响右边2块扩展的编 号，但会影响到总的输入输出点数。3块模拟量模块共占用 24点，那么基本单元和扩展的总输入输出点数只能有232点。
X10=ON时，将编号m1的特殊功能模块内的编号为 m2开始的n个缓冲寄存器BFM的数据读入到PLC，并存 到[D]开始的n个数据寄存器中。X20为ON时，将PLC 基本单元的从[S]指定的由D0开始的n个字的数据写 到编号为m1的特殊功能模块中编号为m2开始的n个缓 From k0 k5 d0 k2 冲寄存器中。
FX-4AD模块BFM的分配表
BFM *#0 *#1 *#2 *#3 *#4 #5 #6 #7 #8 #9 #10 #11 #12 #13-19 *#20 *#21 *#22 *#23 *#24 #25-28 #29 #30 #31 内容 通道初始化 缺省设定值为H0000 通道1 平均值取样次数 缺省值为8 通道2 通道3 通道4 通道1 平均值 通道2 通道3 通道4 通道1 当前值 通道2 通道3 通道4 保留 复位到缺省设定值 缺省值为0 禁止调整偏移、增益值，缺省值为0（1为允许调整） b7 b6 b5 偏移、增益调整 G4 O4 G3 偏移量 缺省值为0 增益值 缺省值为5000 保留 错误状态 识别码K2010 禁用

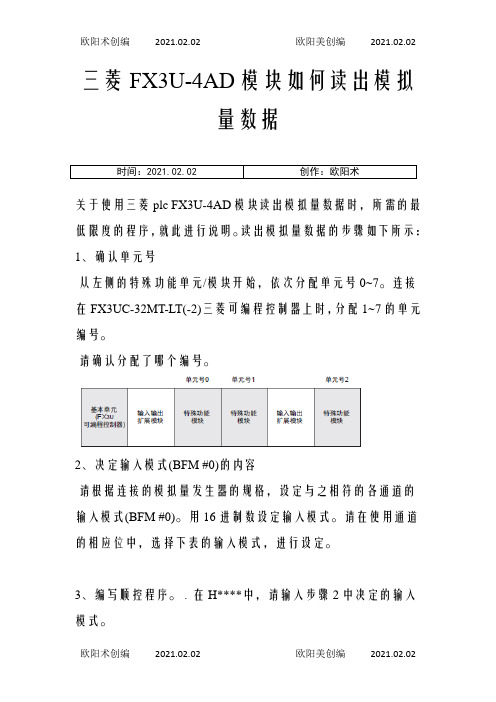

三菱FX3U-4AD模块如何读出模拟量数据之欧阳术创编
三菱FX3U-4AD模块如何读出模拟
量数据
时间：2021.02.02 创作：欧阳术
关于使用三菱plc FX3U-4AD模块读出模拟量数据时，所需的最低限度的程序，就此进行说明。
读出模拟量数据的步骤如下所示：1、确认单元号
从左侧的特殊功能单元/模块开始，依次分配单元号0~7。
连接在FX3UC-32MT-LT(-2)三菱可编程控制器上时，分配1~7的单元编号。
请确认分配了哪个编号。
2、决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。
用16进制数设定输入模式。
请在使用通道的相应位中，选择下表的输入模式，进行设定。
3、编写顺控程序。
. 在H****中，请输入步骤2中决定的输入模式。
. 在□中，请输入步骤1中确认的单元号。
程序举例(三菱FX3U、FX3UC可编程控制器的情况下)*1
*1. 使用三菱FX3G、FX3GC可编程控制器时，请使用FROM/TO指令。
4、传送顺控程序，确认数据寄存器的内容。
1)、请传送顺控程序，运行可编程控制器。
2)、将4AD中输入的模拟量数据保存到三菱可编程控制器的数据寄存器(D0~D3)中。
3)、请确认数据是否保存在D0~D3中。
时间：2021.02.02 创作：欧阳术。
