车工工艺第四章§4-2工具圆锥§4-3车圆锥的方法
车削圆锥面的方法
车削圆锥面的方法
车削圆锥面的方法是将工件固定在车床上，通过车刀对工件表面进行切削，使其表面呈现出圆锥形状的加工方法。
具体步骤如下：
1.确定工件的圆锥角度和加工长度，并将工件夹紧在车床上。
2.选择合适的车刀，根据加工要求进行切削参数的选择。
3.进行粗加工，先将工件表面削平，然后沿着圆锥角度的方向逐步加工，直到达到所要求的尺寸和表面质量。
4.进行精加工，使用更细的车刀和更小的进给量进行加工，以达到更高的表面光洁度和精度。
5.检查工件的尺寸和表面质量，如果达到要求，则进行下一步加工或加工完成。
需要注意的是，在车削圆锥面时，应保持车刀的切削角度恒定，避免轨迹偏移和表面质量不良。
另外，需调整进给量和转速，以适应不同的材料和加工要求。
- 1 -。
车圆锥的方法与检验
教案首页科目：车工工艺学年级一年级教学时间授课人郑国栋图2-1 转动小滑板法车圆锥教 学 内 容教学手段及方法复习提问：1.圆锥的基本参数有哪些2.圆锥半角如何计算新课导入：顶尖的锥体是采用什么方法加工出来的课题二：车圆锥的方法与检验一、加工圆锥的方法车削圆锥时，要同时保证尺寸精度和圆锥角度。
一般先保证圆锥角度，然后精车控制线性尺寸。
圆锥面的车削方法主要有：1.转动小滑板法 适用于单件、小批量加工锥度较大，长度不长的锥体零件。
转动小滑板法车圆锥如图2-1所示，就是将小滑板沿顺时针或逆时针方向按工件圆锥半角α/2转动一个角度，使车刀的运动轨迹与所需加工圆锥在水平轴线平面内的素线平行，用双手配合均匀连续转动小滑板手柄，用手动进给车削圆锥面的一种方法。
（1）小滑板的转动方向车外圆锥和内圆锥工件时，如果最大圆锥直径靠近主轴，最小圆锥直径靠近尾座，小滑板应沿逆时针方向转动一个圆锥半角α/2，反之则应顺时针方向转动一个圆锥半角α/2。
（2）小滑板的转动角度：小滑板的转动角度应为圆锥半角α/2。
（3）转动小滑板法车削圆锥的特点 1）能车削各种角度的内、外圆锥，适用范围广。
2）操作简单，调整角度方便，能保证一定的加工精度。
3）受小滑板行程的限制，只能加工锥体长度不长的圆锥体。
4）只能手动进给，劳动强度大，工件表面粗糙度较难控制。
转动小滑板法只适用于加工圆锥半角较大且锥面不长的工件。
2. 偏移尾座法采用偏移尾座法车外圆锥面，必须将工件用两顶尖装夹，将尾座向里或者向提问讲授学生思考与学生讨论、总结教 学 内 容教学手段及方法（1）尾座偏移量的计算 用偏移尾座法车削圆锥时，必须注意尾座的偏移量不仅和圆锥的长度有关，而且还和两顶尖之间的距离有关，这段距离一般可以近似看做工件的全长。
尾座偏移量可用下列近似公式计算： 式中 s ——尾座偏移量（mm ）；D ——圆锥大端直径（mm ）；d ——圆锥小端直径（mm ）； L ——圆锥长度（mm ）；L 0——工件全长（mm ）；C ——锥度。
车工工艺(圆锥面车削)教案
车工工艺(圆锥面车削)教案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN课题§4-1车外圆锥面（圆锥基本知识）（2课时）教学目标1、掌握圆锥的各尺寸的计算方法。
2、通过对圆锥的实例介绍，培养学生理论和实践相结合学习的能力。
3、通过学习标准工具的圆锥，培养学生熟悉机械行业中常用的圆锥零件和锥度。
教学重、难点重点：计算圆锥各尺寸，各公式的转换和使用。
难点：计算圆锥各尺寸。
教学设想通过讲解在车床上的圆锥配合，以此进入本次课题，首先通过讲解了解圆锥基本知识，掌握圆锥各部分名称及尺寸计算，其次熟悉机械行业中常用的圆锥体。
在教学中应根据实例来讲解计算方式，并在练习中纠正错误，以提高学生的运算能和理解力。
教具三角板、钻头、钻套教学内容要点备注一、圆锥知识1、圆锥面的应用及特点在机床和工具中，有许多使用圆锥面配合的场合，如车床主轴锥孔与顶尖的配合，车床尾座锥孔与麻花钻锥柄的配合等。
（钻头和钻套观看）圆锥面配合的主要特点是：当圆锥角较小（在3°以下）时，可以传递很大的转矩；同轴度较高，能做到无间隙配合。
2、圆锥的各部分名称及尺寸计算（1）圆锥表面和圆锥圆锥表面是由于轴线成一定角度且一端相交于轴线的一条直线段（母线），绕该轴线旋转一周所形成的表面（如图1）。
由圆锥表面和一定轴向尺寸、径向尺寸所限定的几何体，称为圆锥。
圆锥又分为外圆锥和内圆锥两种，如图2所示。
（2）圆锥的基本参数（见图3）1)圆锥半角22)最大圆锥直径D以学生熟悉的知识为载体，采用讲解、观看的方法，引导学生联想、思考、调动他们的积极性和主动性，活跃课堂气氛，拓展思维宽度，从而使新课更加顺理成章的展开。
3）最小圆锥直径d4）圆锥长度L5）锥度C（3）圆锥的各部分尺寸计算1）圆锥半角2α与其他三个参数的关系：C=LdD-（1-1）tan2α=L dD2- (1-2) D=d+2Ltan2α（1-3）d=D-2Ltan2α (1-4)L=2tan2αdD- (1-5) 当圆锥半角62α°时，可以用下式近式公式计算：≈2α°L dD-⨯≈°⨯C （1-6）2）锥度C与其他三个参数的关系D=d+CL (1-7)d=D-CL (1-8)L=C dD- (1-9)tan2α=2C或C=22α（1-10）例1：有一外圆锥，已知D=26mm，d=24mm, L=30mm,试分别用查三角函数表和近似法计算圆锥半角2α。
车工工艺第四章练习

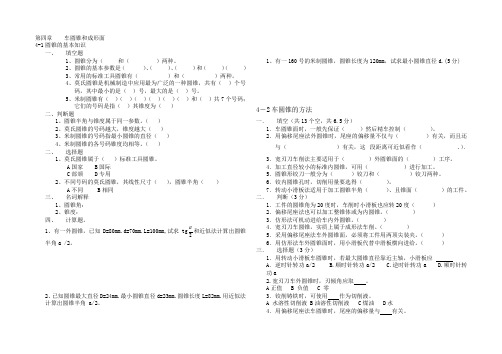

第四章 车圆锥和成形面 4-1圆锥的基本知识一、 填空题1、圆锥分为（ 和（ ）两种。
2、圆锥的基本参数是（ ）、（ ）、（ ）和（ ）（ ）3、常用的标准工具圆锥有（ ）和（ ）两种。
4、莫氏圆锥是机械制造中应用最为广泛的一种圆锥，共有（ ）个号码，其中最小的是（ ）号，最大的是（ ）号。
5、米制圆锥有（ ）（ ）（ ）（ ）（ ）（ ）和（ ）共7个号码；它们的号码是指（ ）其锥度为（ ）二、判断题1、圆锥半角与锥度属于同一参数。
（ ）2、莫氏圆锥的号码越大，锥度越大（ ）3、米制圆锥的号码指最小圆锥的直径（ ）4、米制圆锥的各号码锥度均相等。
（ ） 二、 选择题1、莫氏圆锥属于（ ）标准工具圆锥。
A 国家B 国际C 部颁D 专用2、不同号码的莫氏圆锥，其线性尺寸（ ），圆锥半角（ ）A 不同B 相同三、 名词解释1、圆锥角：2、锥度： 四、 计算题。
1、有一外圆锥，已知D=80mm.d=70mm.L=100mm,试求 tg 2a和近似法计算出圆锥半角a /2。
2、已知圆锥最大直径D=24mm.最小圆锥直径d=23mm.圆锥长度L=82mm.用近似法计算出圆锥半角 a/2。
1、有一160号的米制圆锥，圆锥长度为120mm ，试求最小圆锥直径d.(5分)4－2车圆锥的方法一． 填空（共13个空，共6.5分）1．车圆锥面时，一般先保证（ ）然后精车控制（ ）。
2．用偏移尾座法外圆锥时，尾座的偏移量不仅与（ ）有关，而且还与（ ）有关，这段距离可近似看作（ .）．3．宽刃刀车削法主要适用于（ ）外圆锥面的（ ）工序。
4．加工直径较小的标准内圆锥，可用（ ）进行加工。
5．圆锥形铰刀一般分为（ ）铰刀和（ ）铰刀两种。
6．铰内圆锥孔时，切削用量要选得（ ）。
7．转动小滑板法适用于加工圆锥半角（ ）、且锥面（ ）的工件。
二． 判断（3分）1．工件的圆锥角为20度时，车削时小滑板也应转20度（ ） 2．偏移尾座法也可以加工整锥体或为内圆锥。
车削圆锥工艺图文详解
两顶尖间的距离有关，这段距离一般可近似看作工件总长L0 偏移量可根据下列公式计算
s＝[(D—d)／(2L)] L0 或 s＝(C／2)×L0＝CL0／2 式中s——尾座偏移量(mm)；
D——最大圆锥直径(mm) d——最小圆锥直径(mm)； L——圆锥长度(mm)； L0——工件全长(mm)。
严格执行相关标准、工作规范、工艺文件和安全操作规程,文明生产。 能建立质量、安全、环保及现场管理的理念。 培养与设计人员、工艺人员、操作人员沟通的能力。 树立正确的工作态度，培养团结协作的能力。 培养善于观察、思考、自主学习的能力。
一 布置工作任务 二 相关知识学习 三 制定实施计划
四 工作任务实施
二、获取相关知识
莫氏圆锥
号数
锥度C
0 1：19.212
1 1：20.047
2 1：20.020
3 1：19.922
4 1：19.254
5 1：19.002
6 1：19.180
圆锥半角(α/2) 1°29′27″ 1°25′43″ 1°25′50″
1°26′26″ 1°29′15″ 1°30′26″ 1°29′36″
（3）圆锥面配合同轴度较高，并能做到无间隙配合。
圆锥面的车削与外圆车削所不同的是除了对尺寸精度、 形位精度和表面粗糙度要求外，还有角度或锥度的精度要 求。
一、布置任务
加工如图所图所示的锥度 心轴。
锥度心轴
45钢，加工数量8件
二、获取相关知识
★1、圆锥的四个基本参数
（1）最大圆锥直径（D） （2）最小圆锥直径（d） （3）圆锥长度（L） （4）圆锥半角（α/2）
车削圆锥面的方法
车削圆锥面的方法
车削圆锥面的方法可以分为以下几种：
1. 斜面车削法：将工件放置在车床上，使用车刀沿着圆锥面的轴线方向向下斜切，通过调整车刀角度和车床进给速度来控制圆锥面的形状和尺寸。
2. 摆动削法：在车床上安装一个可摆动的工作台，将工件夹持在工作台上，通过摆动工作台的角度来实现圆锥面的车削。
这种方法适用于小型工件的车削。
3. 长度调整法：在工件上先加工出一个粗略的圆锥面，然后使用测量工具（如量具或卡规）来测量圆锥面的误差，并根据测量结果进行调整，直到圆锥面达到要求。
4. 反复试削法：通过不断调整车床进给速度和车刀位置，反复试削工件，然后使用测量工具来检查圆锥面的形状和尺寸，并根据测量结果进行调整，直到圆锥面达到要求。
以上是常用的几种车削圆锥面的方法，具体使用哪种方法取决于工件的尺寸、形状和要求。
对于复杂的圆锥面，可能需要使用多种方法的组合或者采用专用的车削工具来进行加工。
车削圆锥面
练习题
目录
车削对配圆锥的定义 车削对配圆锥的方法 车削对配圆锥工艺安排 锥体间隙控制计算方法 注意事项
车削对配圆锥的定义
车削对配圆锥的定义
当车精度要求较高的相互配 合的圆锥体和圆锥孔时，先校正 好小拖板转动角度并按要求车好 外圆锥，保持小拖板在已调整好 的位置不动，使工件反转，用车 刀在对面车削内圆锥，保证内、
若以C表示锥度，其计算公式如下：
C Dd L
锥度 C 与圆锥角 的关系为：
C 2 tan
2
圆锥的车削
车削圆锥的方法 1.偏移尾座法 2.靠模法车圆锥 3.宽刃刀车圆锥 4.转动小拖板车圆锥
圆锥的车削
偏移尾座车锥的定义：
在两顶尖之间车削外圆锥时，床鞍平行于主轴 轴线移动但尾座横向偏移一段距离S后（如图 所示），工件旋转中心与纵向进给方向相交成
车削对配圆锥工艺安排
(1) 如果工艺许可的情况下一般先加工外圆锥，再加工内圆锥， 外圆锥的精度和粗糙度比内圆锥容易保证，然后用外圆锥 去配内圆锥。
(2)车外圆锥时，大拖板不动，圆锥长度方向分粗、半精、精 车三步进行，每步在工件的外圆进行对刀记住中拖板刻度， 刀具移动到工件小端端面外再把中拖板进到所对的刻度进行 车削。
外圆锥具有良好的配合状况。
车削对配圆锥的方法
(1) 外圆锥反车，内圆锥正车，即外圆锥的小端 指向卡盘。用左偏刀反车，内圆锥用内孔刀正 车，角度按车内锥情况转动，这样加工也有利 于保证锥轴的同轴度，但因刀具的强度问题粗 糙度并不容易保证。 (2) 外圆锥正车，内圆锥用内孔刀反车，角度按
车外圆锥情况转动，车内圆锥时内孔车刀刀 尖安装，反转车削。一般的内孔车刀刀具的 底面太厚需要铣薄，这样才能夹持住。
车工工艺与技能训练教案项目3 车圆锥
项目3 车内外圆锥面课题：车内外圆锥面教学目的： 1、掌握圆锥各部分的名称和计算2、掌握车内外圆锥面的方法教学重点、难点：掌握车内外圆锥面的方法教学课时：8课时授课方法：讲授法，实践法任务3.1车外圆锥面一、圆锥的基础知识（一）、术语及定义1．圆锥表面与轴线成一定角度，且一端相交于轴线的一条直线段（母线），围绕轴线旋转形成的表面。
2．圆锥由圆锥表面与一定尺寸所限定的几何体。
3．圆锥的基本参数（1）圆锥角a（2）大端直径D（3）小端直径d（4）圆锥长度L（5）锥度CC=D-d/L二、圆锥的各部分尺寸计算1．圆锥半角a/2tan(a/2)=D-d/2L例：P582. 锥度CC=D-d/L例：P70（二、）工具圆锥一、莫氏圆锥0、1、2、3、4、5、6、从大到小二、米制圆锥4、6、80、100、120、160、200指大端直径C=1：20 （三）、车圆锥的方法主要有以下五种方法1．转动小滑板法2．偏移尾座法3．仿形法（靠模法）4．宽刃刀车削法5．铰内圆锥法一、转动小滑板法二、偏移尾座法三、仿形法（靠模法）（四）、圆锥的检验一、角度和锥度的检验1．用万能角度尺2．用角度样板3．用圆锥量规圆锥的大、小端直径可用圆锥界限量规来测量。
作业：P85 1T 2T 3T 4T 5T项目4 成形面的加工和表面装饰课题：成形面的加工和表面装饰教学目的、要求：1、了解成形面的车削方法2、正确进行抛光、研磨3、掌握滚花的技能教学重点、难点：1、了解成形面的车削方法2、正确进行抛光、研磨3、掌握滚花的技能教学课时：6课时授课方法：讲授法、实践法教学参考书及教具（含电教设备）：4、1 车成形面的方法一、双手控制法数量少或单件时，可采用。
（小滑板+中滑板或中滑板+大拖板）单球手柄L=1/2（D+D²-d²）二、成形法用成形刀对工件进行加工的方法1．成形刀的种类（1）普通成形刀与普通车刀相似，可用手磨，精度低（2）棱形成形刀由刀头和刀杆组成，精度高（3）圆形成形刀圆轮形开一缺口三、仿形法刀具按照仿形装置进给对工件加工的方法，比较先进。
车工工艺与技能训练14 车外圆锥[1]
锥度 1∶200 1∶100 1∶50 1∶30 1∶20 1∶15 1∶12 1∶10 1∶8 1∶7 1∶5 1∶3 0°17′11″ 0°34′23″ 0°57′17″ 1°25′56″ 1°54′33″ 2°23′09″ 2°51′45″ 3°34′35″ 4°05′08″ 5°42′38″ 9°27′44″ 8°17′46″
项目四 车削圆锥面
4.3 车削圆锥的方法
一、车削外圆锥面
2．偏移尾座法 车削长度较长，锥度较小的外圆锥工件时，若 精度要求不高，可用偏移尾座法。车削时将工件 装在两顶尖之间，把尾座横向偏移一段距离s，使 工件的旋转轴线与车刀纵向进给方向相交成一个 圆锥半角α /2，从而车削出圆锥。偏移尾座车削 圆锥的方法见图4－8。
本项目按如下顺序讨论：
4.1 圆锥工件简介 4.2 圆锥组成部分及其计 算 4.3 车削圆锥的方法 4.4 圆锥工件的测量 4.5 技能训练 4.6 圆锥工件的质量分析
项目四 车削圆锥面
4.3 车削圆锥的方法
圆锥素线与轴线相交成圆锥半角α/2 ，因此车削圆锥时， 车刀必须沿圆锥半角α /2的方向运动(即车刀的运动轨迹与要车 削的圆锥素线平行)。下面介绍几种常用的车圆锥面的方法。
项目四 车削圆锥面 4.3 车削圆锥的方法
一、车削外圆锥面
图4－8 偏移尾座法车削圆锥
项目四 车削圆锥面
4.3 车削圆锥的方法
一、车削外圆锥面
用偏移尾座法车削圆锥时，必须注意尾座的偏移量不仅
和圆锥长度有关，而且还和两顶尖之间的距离有关，这段距
离一般可近似看作工件全长L0。尾座偏移量可用下列近似
公式计算：
小滑板转动角度 1°20′27″ 1°25′43″ 1°25′50″ 1°26′16″ 1°29′15″ 1°30′26″ 1°29′36″ 15° 22°30′ 30° 37°30′ 45° 60°
高级车工工艺与技能训练第三版电子课件模块四加工圆锥面
模块四 加工圆锥面
3、转动小滑板车圆锥的基本操作
小滑板导轨与镶条间 的配合间隙应调整合适， 过紧或过松都会使车出的 锥面表面粗糙度值增大，
模块四 加工圆锥面
4．粗车时，背吃刀量不宜过大，应先校正锥度，以防将工 件5车.在小转而动报小废滑。板一角般度留时精，车初余始量应0.稍5 大m于m。圆锥半角（α），然 后逐步校正。当小滑板的角度需要微小调整时，只需2把紧固 螺母稍松一些，用左手拇指紧贴在小滑板转盘与中滑板底盘 上，沿小滑板所需找正的方向用铜棒轻敲，凭手指感觉微调 量。
c) 圆锥齿轮 d) 顶尖 e)锥形主轴 f) 锥套 g ) 铣刀
模块四 加工圆锥面
圆锥面配合的主要特点：当圆锥角较小（在3° 以下）时，可以传递很大的转矩；同轴度较高，能做 到无间隙配合。
圆锥的加工主要在车床上完成。在车床上加工圆 锥面的方法主要有转动小滑板法、偏移尾座法、铰内 圆锥法、仿形法、宽刃刀法等。
三、转动小滑板法车圆锥的技术要点
1．确定小滑板的转向和转角（α/2） 车外圆锥和内圆锥工件时，如果圆锥大端直径靠近主 轴，圆锥小端直径靠近尾座方向，小滑板应逆时针方向转 动一个圆锥半角α/2；反之，则应顺时针方向转动一个圆锥 半角α/2。
4332'
模块四 加工圆锥面
小滑板转向和转角示例
方向：逆时针 角度：30°
中心）。转动小滑板手柄带 动百分表移动，若百分表指 针摆动为零，则锥度已经校 正。否则需调整小滑板转角 至百分表指针摆动为零即可 。
