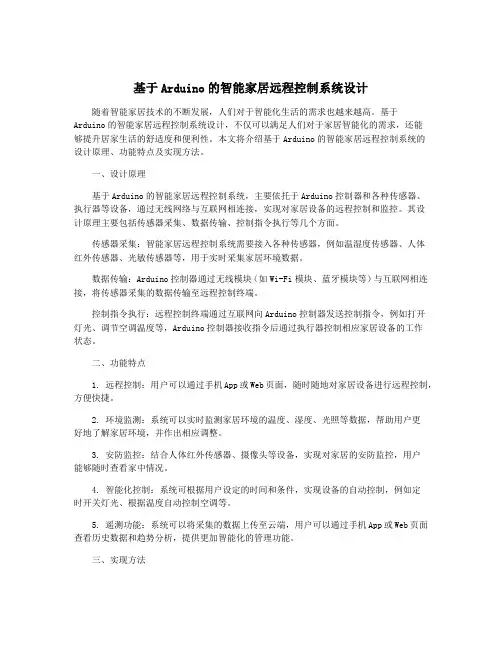

基于Arduino的智能家居远程控制系统设计
基于Arduino的智能家居远程控制系统设计随着智能家居技术的不断发展，人们对于智能化生活的需求也越来越高。
基于Arduino的智能家居远程控制系统设计，不仅可以满足人们对于家居智能化的需求，还能够提升居家生活的舒适度和便利性。
本文将介绍基于Arduino的智能家居远程控制系统的设计原理、功能特点及实现方法。
一、设计原理基于Arduino的智能家居远程控制系统，主要依托于Arduino控制器和各种传感器、执行器等设备，通过无线网络与互联网相连接，实现对家居设备的远程控制和监控。
其设计原理主要包括传感器采集、数据传输、控制指令执行等几个方面。
传感器采集：智能家居远程控制系统需要接入各种传感器，例如温湿度传感器、人体红外传感器、光敏传感器等，用于实时采集家居环境数据。
数据传输：Arduino控制器通过无线模块（如Wi-Fi模块、蓝牙模块等）与互联网相连接，将传感器采集的数据传输至远程控制终端。
控制指令执行：远程控制终端通过互联网向Arduino控制器发送控制指令，例如打开灯光、调节空调温度等，Arduino控制器接收指令后通过执行器控制相应家居设备的工作状态。
二、功能特点1. 远程控制：用户可以通过手机App或Web页面，随时随地对家居设备进行远程控制，方便快捷。
2. 环境监测：系统可以实时监测家居环境的温度、湿度、光照等数据，帮助用户更好地了解家居环境，并作出相应调整。
3. 安防监控：结合人体红外传感器、摄像头等设备，实现对家居的安防监控，用户能够随时查看家中情况。
4. 智能化控制：系统可根据用户设定的时间和条件，实现设备的自动控制，例如定时开关灯光、根据温度自动控制空调等。
5. 遥测功能：系统可以将采集的数据上传至云端，用户可以通过手机App或Web页面查看历史数据和趋势分析，提供更加智能化的管理功能。
三、实现方法硬件设计：首先需要确定需要接入的传感器和执行器，然后选择合适的Arduino控制器，结合无线模块，进行硬件电路设计和连接。

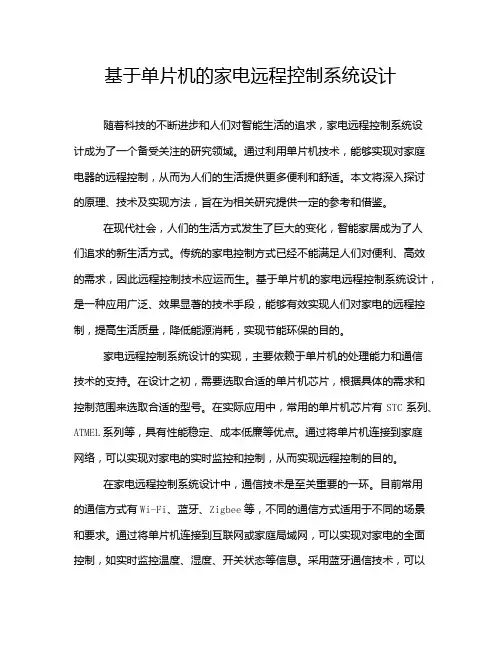

基于单片机的家电远程控制系统设计
基于单片机的家电远程控制系统设计随着科技的不断进步和人们对智能生活的追求，家电远程控制系统设计成为了一个备受关注的研究领域。
通过利用单片机技术，能够实现对家庭电器的远程控制，从而为人们的生活提供更多便利和舒适。
本文将深入探讨的原理、技术及实现方法，旨在为相关研究提供一定的参考和借鉴。
在现代社会，人们的生活方式发生了巨大的变化，智能家居成为了人们追求的新生活方式。
传统的家电控制方式已经不能满足人们对便利、高效的需求，因此远程控制技术应运而生。
基于单片机的家电远程控制系统设计，是一种应用广泛、效果显著的技术手段，能够有效实现人们对家电的远程控制，提高生活质量，降低能源消耗，实现节能环保的目的。
家电远程控制系统设计的实现，主要依赖于单片机的处理能力和通信技术的支持。
在设计之初，需要选取合适的单片机芯片，根据具体的需求和控制范围来选取合适的型号。
在实际应用中，常用的单片机芯片有STC系列、ATMEL系列等，具有性能稳定、成本低廉等优点。
通过将单片机连接到家庭网络，可以实现对家电的实时监控和控制，从而实现远程控制的目的。
在家电远程控制系统设计中，通信技术是至关重要的一环。
目前常用的通信方式有Wi-Fi、蓝牙、Zigbee等，不同的通信方式适用于不同的场景和要求。
通过将单片机连接到互联网或家庭局域网，可以实现对家电的全面控制，如实时监控温度、湿度、开关状态等信息。
采用蓝牙通信技术，可以在短距离内实现家电的远程控制，操作简便、响应快速，能够满足家庭日常使用的需求。
家电远程控制系统设计的核心部分是软件系统的设计和开发。
通过编写程序控制单片机，实现对家电的远程控制功能。
在软件设计阶段，需要考虑到功能的实现、用户界面的设计、安全性等多方面因素。
在功能实现方面，需要考虑到家电的类型、控制方式、反馈机制等因素，以确保系统能够稳定可靠地工作。
在用户界面设计方面，需要考虑到用户的操作习惯、易用性等因素，以提高系统的可操作性和实用性。

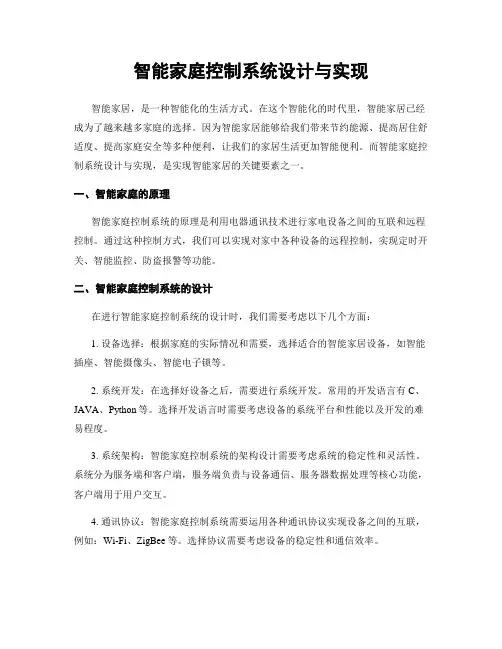

智能家庭控制系统设计与实现
智能家庭控制系统设计与实现智能家居，是一种智能化的生活方式。
在这个智能化的时代里，智能家居已经成为了越来越多家庭的选择。
因为智能家居能够给我们带来节约能源、提高居住舒适度、提高家庭安全等多种便利，让我们的家居生活更加智能便利。
而智能家庭控制系统设计与实现，是实现智能家居的关键要素之一。
一、智能家庭的原理智能家庭控制系统的原理是利用电器通讯技术进行家电设备之间的互联和远程控制。
通过这种控制方式，我们可以实现对家中各种设备的远程控制，实现定时开关、智能监控、防盗报警等功能。
二、智能家庭控制系统的设计在进行智能家庭控制系统的设计时，我们需要考虑以下几个方面：1. 设备选择：根据家庭的实际情况和需要，选择适合的智能家居设备，如智能插座、智能摄像头、智能电子锁等。
2. 系统开发：在选择好设备之后，需要进行系统开发。
常用的开发语言有C、JAVA、Python等。
选择开发语言时需要考虑设备的系统平台和性能以及开发的难易程度。
3. 系统架构：智能家庭控制系统的架构设计需要考虑系统的稳定性和灵活性。
系统分为服务端和客户端，服务端负责与设备通信、服务器数据处理等核心功能，客户端用于用户交互。
4. 通讯协议：智能家庭控制系统需要运用各种通讯协议实现设备之间的互联，例如：Wi-Fi、ZigBee等。
选择协议需要考虑设备的稳定性和通信效率。
5. 安全防护：智能家居的安全问题一直备受关注。
在设计智能家庭控制系统时，需要考虑安全防护措施，例如：防止黑客攻击、数据加密等。
三、智能家庭控制系统的实现对于智能家庭控制系统的实现，我认为需要考虑以下几点：1. 优化体验：在系统实现过程中，需要考虑用户的感受和体验。
一个好的系统应该是易于操作，且用户能够使用自然、高效。
2. 数据处理：智能家庭控制系统需要处理大量的数据和信息。
为了让数据处理更加有效，需要利用数据挖掘和机器学习等技术实现数据分析。
3. 多平台适配：智能家庭控制系统应当适配不同的平台，例如：手机、平板电脑等。
家电远程家电控制系统设计
家电远程家电控制系统设计引言随着科技的不断发展，智能家居技术成为了现代家庭生活的一部分。
家电远程控制系统是智能家居技术的重要组成部分，通过远程控制家电设备，用户可以方便地管理和控制各种家用电器。
本文将介绍家电远程控制系统的设计，并使用Markdown文本格式进行展示。
系统概述家电远程控制系统主要由以下几个部分组成：1.家电设备：各种家用电器，如电视、空调、热水器等。
2.集中控制器：作为系统的核心，负责接收和处理用户发送的指令，并将指令传输给相应的家电设备。
3.通信模块：负责与家电设备进行通信，将用户发送的指令传输给相应的设备，并将设备状态信息传输回集中控制器。
4.用户界面：提供给用户操作和控制家电设备的界面，可以是手机应用程序、网页等形式。
系统架构家电远程控制系统的架构如下图所示：+-----------------+| || 用户界面 || |+-----------------+|||+-----------------+| || 集中控制器 |+-----------------+ |||+-----------------+ | | | 通信模块 | | | +-----------------+ |||+-----------------+ | | | 家电设备 |+-----------------+系统设计流程1.用户界面设计：根据用户需求，设计出直观、易用的操作界面。
界面可以包括设备列表、设备状态显示、操作按钮等。
2.集中控制器设计：设计一个中央控制器，用于接收用户界面发送的指令，并将指令传输给相应的家电设备。
集中控制器需要具备高效的指令处理和调度能力。
3.通信模块设计：设计一个通信模块，用于与家电设备进行通信。
通信模块应该能够实现可靠的数据传输和设备状态监测，以确保指令能够准确地传输给设备，并能够及时地反馈设备状态。
4.家电设备设计：设计各种家电设备的控制接口，以便接收和执行来自集中控制器的指令。
家用电器的远程控制系统的设计
家用电器的远程控制系统的设计
家用电器的远程控制系统的设计是一项十分重要的任务，它可以通过使用计算机网络、传感器等技术来实现对家用电器的远程控制。
远程控制系统的设计旨在建立一个可靠、快捷、安全的家电控制系统，实现家用电器的便捷操作和双向监控。
首先，远程控制系统应当能够支持多种设备的连接，包括家用电器，网络设备，传感器设备等。
它们需要有效地协调和通信，以及实现信息交换，完成远程控制操作。
其次，远程控制系统应该采用高安全性的协议，有效地保护远程控制的数据安全，抵御各种攻击。
此外，如果家用电器支持智能控制则更好，可以实现智能化控制，避免不必要的人工干预。
总体而言，远程控制系统的设计应当考虑如下内容：1) 各种
设备的有效连接，协调和通信； 2）采用高安全性的协议，保
护远程控制的数据安全； 3）支持智能控制，实现家用电器的
智能化控制。
只有在实现以上要求的情况下才能保证远程控制系统的顺利运行，实现对家用电器的有效远程控制。
未来，随着各种新技术的出现，远程控制系统将会变得更加复杂，从而变得更安全、更快捷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四.各电路模块初步设计
• 5.控制驱动检测电路
• 本单元电路主要是由反向电路、D触发器和继电器等 控制电路组成，电路不是很复杂，只是通过单片机控制多 路继电器的开关即可，常用的电路已经很成熟可以直接应 用。
五.时间进度安排
周次 4 5 6 7 8-9 10-11 12-13 14 查阅相关资料 巡检总体设计方案 对系统的设计方法进行可行性分析 熟悉相关软件操作，仿真设计电路 准备元器件，制作完成硬件电路 测试硬件电路的稳定性，可靠性，进行 并完成软件部分设计 撰写毕业论文 整理论文、准备答辩 工作内容
家用电器远程控制系统的设计与 实现
院（系所）： 专 业： 姓 名： 学 号： 指 导 教 师： 报 告 日 期：
一.课题背景说明：
随着网络技术的发展以及生活水平的提高，各种各样的家用电器 进入家庭生活中。由于各种家电分散控制，给用户带来了许多不便。 近年来，智能家电、家庭网络、智能家居已经被人们广泛使用。高质 量、自动化、智能化、实用、方便快捷、集中控制已经成为智能家居 中家电远程控制系统研究的长远目标。而移动电话和固定电话的普及 更是让家用电器的远程控制变得简单易行。 • 近十年来，中国的固定电话业务呈现出举世瞩目的快速增长。 1997 年 8 月局用电话交换机总容量突破 1 亿门，网络规模跃居世 界第二位，1999 年 7 月固定电话用户总数突破 1 亿户。现代电话 网络是由交换机和电话传输线共同组成，它的性能己经有了很大 • 的进展，而且可靠性非常高。 • 通过拨打电话到家里的固定电话，按电话语音提示操作控制家电 。优点是方便，实用，实现的技术难度不大，比较容易实现控制设计 。电话属双工通信手段。因此，这可以大大体现出利用电话进行远程 控制的更大优越性。操作者可以通过各种提示音即时了解受控对象的 有关信息，从而进行进一步的操作。
六.参考文献
• [1]侯殿有.单片C语音程序设计.人民邮电出版社,2011. • [2]傅友登.数字电路与系统.四川大学出版社，2003 • [3]潘永雄.电子线路CAD实用教程.西安电子科技大学出 版社，2001 • [4]史嘉权.微型计算机技术及应用.北京：清华大学出版社 ，2003 • [5]张志柏.基于单片机的家用电器远程电话控制系统的实 现.常州信息职业技术学院学报.2006 • [1] 截冬雪，王可崇.电话远程控制器的设计[J].电子产品 世界，2001. • [2] 吴瑜.智能家居构架下无线安防系统的研究与设计 [D].合肥工业大学，2003.
四.各电路模块初步设计
• 4.DTMF双音电路
本设计将采用双音频解码集成片MT8870来完成解码 ，采用HT9200A进行编码。 • 远程用户通过电话按键发送的DTMF信号，经耦合电 容的隔直、滤波后，由MT8870接收并进行硬件译码，输 出的四位二进制数据直接与AT89C51单片机的P1.0～ P1.3口连接， MT8870接收到有效的DTMF信号并解出 正确的BCD数据时，会使CID端置高电平，通知CPU取走 数据。CPU从P1口读入数据，去掉高四位后将数据保存 于内部R7寄存器单元，并对读入的数值进行判断，从而 得到远程控制者的输入命令。 •
四.各电路模块初步设计
• 2.模拟摘挂机电路
因为程控电话交换机对电话摘机的响应是电话线回路 电流突然变大为约30mA的电流，交换机检测到回路负载，使整个电话线回路流过约 30mA的电流。交换机检测到该电流后便停止铃流发送， 并将线路电压变为十几伏的直流，完成接续。 • 自动摘挂机电路可以通过单片机控制一个继电器的开 关，继电器的控制端连接一个大约200Ω的电阻接入电话 线两端，从而完成模拟摘挂机。 •
报告完毕，谢谢 各位老师！
•
二.用户使用流程
• 用户通过手机或固定电话在远端拨打家中固定电话， 输入正确密码后根据电话提示音按键选择不同电器进行操 作。密码、提示音、按键都可由用户自己设置，具有十分 好的兼容性和可操作性。
三.硬件系统框架
四.各电路模块初步设计
• 1.振铃检测电路
• 当用户被呼叫时，电话交换机发来铃流信号。振铃为 25±3伏的正弦波，谐铃失真不大于10%，电压有效值 90±15V。振铃以5秒为周期，即1秒送，4秒断。根据振 铃信号电压比较高的特点，可以先使用高压稳压二极管进 行降压，然后输入至光电耦合器。经过光电耦合器的隔离 转换，从光电耦合器输出的波形是时通时断的正弦波，经 过RC回路进行滤波输出很标准的方波。方波信号就可以 直接输出至单片机的中断计数器输入口，完成整个振铃音 检测和计数的过程。
四.各电路模块初步设计
• 3.语音提示电路
• 本系统语音存储将采用了美国ISD公司的ISD2590芯 片当有电话呼入并且电话远程控制器拾机后，操作人员便 会在语音提示电路的提示下输入密码，选择通道，设定各 种数值，执行开机、挂机等操作。采样频率可为4.0，5.3 ，6.4，8.0KHz，频率越低，录放时间越长，而音质则有 所下降，可以在断电情况下保存100年（典型值），反复 录音10万次，将需要提示的语音信息按段录入到芯片后， 在CPU的控制下将录入的信息顺序由音频输出端输出，然 后经音频功率放大器放大后输送到电话线路上。
