变电运行中电流互感器的运用浅析 刘殷

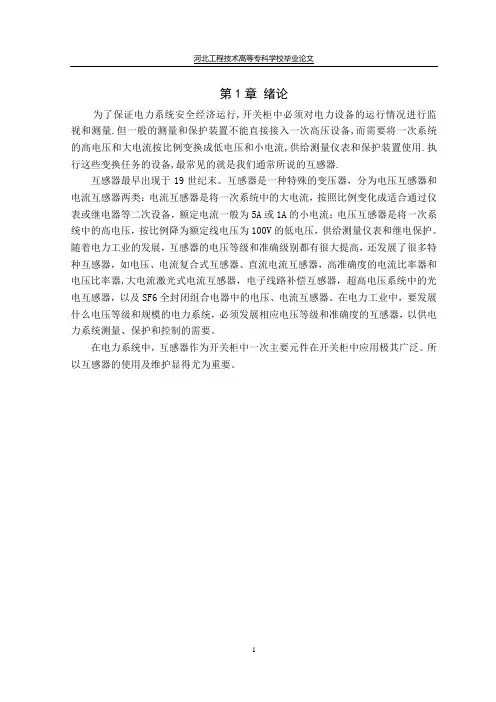

浅谈开关柜中电流互感器的运用
第1章绪论为了保证电力系统安全经济运行,开关柜中必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.互感器最早出现于19世纪末。
互感器是一种特殊的变压器，分为电压互感器和电流互感器两类：电流互感器是将一次系统中的大电流，按照比例变化成适合通过仪表或继电器等二次设备，额定电流一般为5A或1A的小电流；电压互感器是将一次系统中的高电压，按比例降为额定线电压为100V的低电压，供给测量仪表和继电保护。
随着电力工业的发展，互感器的电压等级和准确级别都有很大提高，还发展了很多特种互感器，如电压、电流复合式互感器、直流电流互感器，高准确度的电流比率器和电压比率器,大电流激光式电流互感器，电子线路补偿互感器，超高电压系统中的光电互感器，以及SF6全封闭组合电器中的电压、电流互感器。
在电力工业中，要发展什么电压等级和规模的电力系统，必须发展相应电压等级和准确度的互感器，以供电力系统测量、保护和控制的需要。
在电力系统中，互感器作为开关柜中一次主要元件在开关柜中应用极其广泛。
所以互感器的使用及维护显得尤为重要。
第2章电流互感器原理2.1 电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，如图2-1所示，一次绕组的匝数较少，直接串联于电源线路中，一次负荷电流通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流；二次绕组的匝数较多，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
浅析电流互感器运行与维护
浅析电流互感器运行与维护摘要电力系统中广泛采用电磁式电流互感器,一次绕组中的电流I1完全取决于待测电路的负载大小,而不受二次电流I2的影响,这是电流互感器与变压器区别的重要特点,二次绕组匝数N2较多,它所连接的仪表和继电器的电流线圈阻抗很小,故电流互感器正常工作情况近于短路状态下运行。
电流互感器利用变压器原、副边电流成比例的特点制成。
关键词电流互感器;运行;维护1 电流互感器工作原理电力系统中广泛采用电磁式电流互感器,它的主要结构和工作原理和变压器相似,电流互感器的一次绕组匝数N1很小,串联被侧电路中,因此,一次绕组中的电流I1完全取决于待测电路的负载大小,而不受二次电流I2的影响,这是电流互感器与变压器区别的重要特点,二次绕组匝数N2较多,它所连接的仪表和继电器的电流线圈阻抗很小,故电流互感器正常工作情况近于短路状态下运行。
电流互感器利用变压器原、副边电流成比例的特点制成。
其工作原理、等值电路也与一般变压器相同,只是其原边绕组串联在被测电路中,且匝数很少;副边绕组接电流表、继电器电流线圈等低阻抗负载,近似短路。
原边电流(即被测电流)和副边电流取决于被测线路的负载,而与电流互感器的副边负载无关。
由于副边接近于短路,所以原、副边电压U1和Uc2都很小,励磁电流I0也很小。
电流互感器运行时,副边不允许开路。
因为一旦开路,原边电流均成为励磁电流,使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此,电流互感器副边回路中不许接熔断器,也不允许在运行时未经旁路就拆下电流表、继电器等设备。
2 电流互感器开路的危害电流互感器正常工作时,二次回路近于短路状态。
这时二次电流所产生的二次绕组磁动势F2对一次绕组磁动势F1有去磁作用,因此,合成磁势F0=F1-F2不大,合成磁通φ0也不大,二次绕组内感应电动势E2的数值最多不超过几十伏。
因此,为了减少电流互感器的尺寸和造价,互感器铁心的截面是根据电流互感器在正常工作状态下合磁磁通φ0很小而设计的。
电流互感器的原理与应用
电流互感器的原理与应用1. 电流互感器的概述电流互感器，又称为电流变压器，是一种常用的电力测量设备。
它主要用于测量高电压（通常为110kV及以上）情况下的大电流，通过变换电流大小与传递到二次侧，以便进行电流测量、电力监控、电能计量等应用。
本文将介绍电流互感器的工作原理和应用场景。
2. 电流互感器的工作原理电流互感器基于互感原理工作，其构成主要由一次侧线圈、磁芯和二次侧线圈组成。
•一次侧线圈：一次侧线圈是电流互感器的输入端，通过将待测电流通过一次侧线圈产生磁场。
一次侧线圈的匝数决定了电流互感器的变比。
•磁芯：磁芯是电流互感器中起到传导磁场作用的关键组成部分。
磁芯的材料通常为铁氧体或硅钢片，以提高磁场传导的效率。
•二次侧线圈：二次侧线圈是电流互感器的输出端，根据一次侧线圈的磁场感应出二次侧线圈的电势，从而获得待测电流的测量值。
电流互感器基于法拉第电磁感应定律工作，即一次侧线圈中通过的电流产生的磁场感应出二次侧线圈的电势。
由于通过电流互感器的一次侧线圈电流相对较大，而通过二次侧线圈的电流需要与较大电流成比例缩小，因此电流互感器的变比通常很大，例如1000:1。
3. 电流互感器的应用场景电流互感器在电力系统中起着重要的作用，其主要应用场景如下：3.1 电流测量电流互感器广泛应用于电力测量领域，可以实时测量各级电网以及电力设备中的电流大小。
通过测量电流，可以监测电力系统的运行状态，进行电力负荷管理，并用于电力设备的故障检测与保护。
3.2 电力监控电流互感器可以实时监测电力系统中的电流变动情况，从而为电网的管理和运行提供数据支持。
通过监测电流，可以及时发现电网中的潜在故障或异常情况，并采取相应的措施进行处理，提高电力系统的运行效率和可靠性。
3.3 电能计量电流互感器是电能计量系统中的核心组件之一，用于对电流进行精确测量，并通过配合电压互感器进行电能的计量。
通过电流互感器可以实现精确测算用户的用电量，完成电能计量和电费结算。

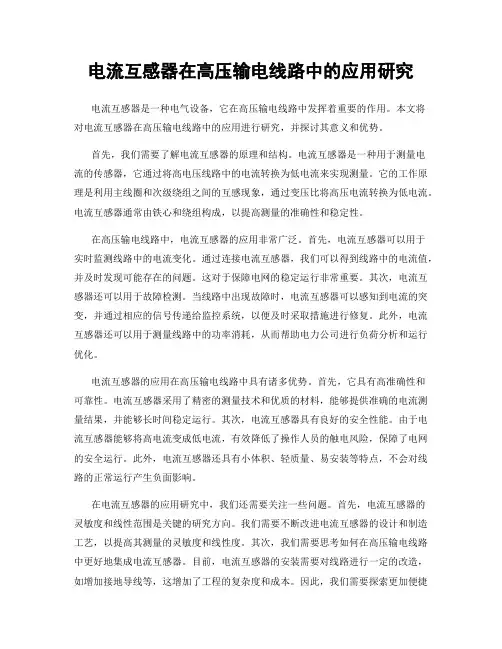

电流互感器在高压输电线路中的应用研究
电流互感器在高压输电线路中的应用研究电流互感器是一种电气设备，它在高压输电线路中发挥着重要的作用。
本文将对电流互感器在高压输电线路中的应用进行研究，并探讨其意义和优势。
首先，我们需要了解电流互感器的原理和结构。
电流互感器是一种用于测量电流的传感器，它通过将高电压线路中的电流转换为低电流来实现测量。
它的工作原理是利用主线圈和次级绕组之间的互感现象，通过变压比将高压电流转换为低电流。
电流互感器通常由铁心和绕组构成，以提高测量的准确性和稳定性。
在高压输电线路中，电流互感器的应用非常广泛。
首先，电流互感器可以用于实时监测线路中的电流变化。
通过连接电流互感器，我们可以得到线路中的电流值，并及时发现可能存在的问题。
这对于保障电网的稳定运行非常重要。
其次，电流互感器还可以用于故障检测。
当线路中出现故障时，电流互感器可以感知到电流的突变，并通过相应的信号传递给监控系统，以便及时采取措施进行修复。
此外，电流互感器还可以用于测量线路中的功率消耗，从而帮助电力公司进行负荷分析和运行优化。
电流互感器的应用在高压输电线路中具有诸多优势。
首先，它具有高准确性和可靠性。
电流互感器采用了精密的测量技术和优质的材料，能够提供准确的电流测量结果，并能够长时间稳定运行。
其次，电流互感器具有良好的安全性能。
由于电流互感器能够将高电流变成低电流，有效降低了操作人员的触电风险，保障了电网的安全运行。
此外，电流互感器还具有小体积、轻质量、易安装等特点，不会对线路的正常运行产生负面影响。
在电流互感器的应用研究中，我们还需要关注一些问题。
首先，电流互感器的灵敏度和线性范围是关键的研究方向。
我们需要不断改进电流互感器的设计和制造工艺，以提高其测量的灵敏度和线性度。
其次，我们需要思考如何在高压输电线路中更好地集成电流互感器。
目前，电流互感器的安装需要对线路进行一定的改造，如增加接地导线等，这增加了工程的复杂度和成本。
因此，我们需要探索更加便捷和经济的电流互感器安装方式。

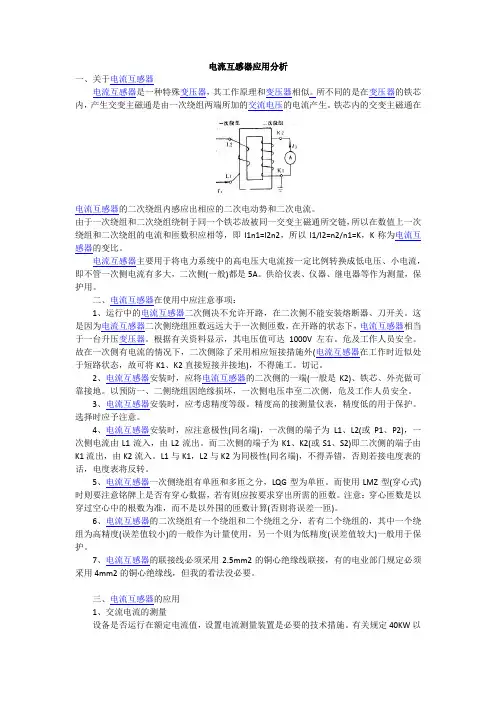

电流互感器应用分析
电流互感器应用分析 一、关于电流互感器 电流互感器是一种特殊变压器，其工作原理和变压器相似。所不同的是在变压器的铁芯内，产生交变主磁通是由一次绕组两端所加的交流电压的电流产生。铁芯内的交变主磁通在
电流互感器的二次绕组内感应出相应的二次电动势和二次电流。 由于一次绕组和二次绕组绕制于同一个铁芯故被同一交变主磁通所交链，所以在数值上一次绕组和二次绕组的电流和匝数积应相等，即I1n1=I2n2，所以I1/I2=n2/n1=K，K称为电流互感器的变比。 电流互感器主要用于将电力系统中的高电压大电流按一定比例转换成低电压、小电流，即不管一次侧电流有多大，二次侧(一般)都是5A。供给仪表、仪器、继电器等作为测量，保护用。 二、电流互感器在使用中应注意事项： 1、运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。根据有关资料显示，其电压值可达1000V左右。危及工作人员安全。故在一次侧有电流的情况下，二次侧除了采用相应短接措施外(电流互感器在工作时近似处于短路状态，故可将K1、K2直接短接并接地)，不得施工。切记。 2、电流互感器安装时，应将电流互感器的二次侧的一端(一般是K2)、铁芯、外壳做可靠接地。以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。 3、电流互感器安装时，应考虑精度等级。精度高的接测量仪表，精度低的用于保护。选择时应予注意。 4、电流互感器安装时，应注意极性(同名端)，一次侧的端子为L1、L2(或P1、P2)，一次侧电流由L1流入，由L2流出。而二次侧的端子为K1、K2(或S1、S2)即二次侧的端子由K1流出，由K2流入。L1与K1，L2与K2为同极性(同名端)，不得弄错，否则若接电度表的话，电度表将反转。 5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。而使用LMZ型(穿心式)时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算(否则将误差一匝)。 6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度(误差值较小)的一般作为计量使用，另一个则为低精度(误差值较大)一般用于保护。 7、电流互感器的联接线必须采用2.5mm2的铜心绝缘线联接，有的电业部门规定必须采用4mm2的铜心绝缘线，但我的看法没必要。
电流互感器在电力系统保护装置中的应用研究
电流互感器在电力系统保护装置中的应用研究电力系统保护装置是电力系统中非常重要的一部分，它负责对系统中出现的异常情况进行监测和保护。
电流互感器作为电力系统保护装置中的关键元件之一，发挥着不可替代的作用。
本文将对电流互感器在电力系统保护装置中的应用进行研究和探讨。
首先，我们需要了解电流互感器的基本原理和工作机制。
电流互感器是一种能够把大电流变换成小电流的装置，其基本原理是根据法拉第电磁感应定律，在互感线圈中产生次级电流。
通过将大电流通过一根穿过互感线圈的导线，利用线圈中的电磁感应效应，产生次级电流。
这样就可以将大电流变换为小电流，以便保护装置进行检测和分析。
在电力系统保护装置中，电流互感器主要用于测量和监测系统中的电流。
通过将电流互感器连接到系统中的电路中，可以准确地测量电流的变化情况。
这对于保护装置来说非常重要，因为保护装置需要根据电流的大小和变化情况来判断系统是否存在异常，并采取相应的保护措施。
电流互感器在电力系统保护装置中的应用主要有三个方面。
第一，电流互感器用于故障检测和保护。
在电力系统中，有时会出现电流过载、短路等故障情况。
电流互感器可以通过测量电流的大小和波形来判断系统是否存在故障。
一旦检测到故障，保护装置将及时采取措施，切断故障电路，以防止故障扩大和对系统造成更大的损害。
第二，电流互感器用于实时监测电流负荷。
在电力系统中，电流负荷的大小和变化情况与系统的稳定运行密切相关。
通过电流互感器对电流的测量和监测，可以及时了解电流负荷的情况，并根据需要调整系统运行参数，以确保系统的稳定性和安全性。
第三，电流互感器用于电能计量。
在电力系统中，电能计量是对系统中消耗的电能进行准确计量的过程。
通过电流互感器对电流的测量，可以计算出电能的消耗量，并进行相应的计费。
这对于电力公司和用户来说非常重要，可以确保电能使用的公正和准确。
除了以上的应用，电流互感器还可以用于电力系统的故障分析和故障定位。
通过对电流的测量和分析，可以找出系统中存在的故障位置，并采取相应的修复措施。
浅析电流互感器饱和对继电保护的影响及对策 刘君
浅析电流互感器饱和对继电保护的影响及对策刘君摘要：随着国家各地方的电网升级改造速度不断提升，新型的保护装饰被大量地采用。
从客观的角度来分析各地方的供电可靠性，因此得到了很大的提升。
与此同时，供电容量表现为逐渐增大的情况，系统短路的电流现象，开始急剧增加，电流互感器饱和问题，已经成为了不得不解决的内容。
电流互感器饱和问题的出现，将会对继电保护产生很大的影响，需要通过多元化的对策来解决问题，不能单纯地从某一个层面上出发。
本文针对电流互感器饱和对继电保护的影响、对策展开讨论，并提出合理化建议。
关键词：电流互感器；饱和；继电保护；对策1 引言在现代化的建设中，电力资源的需求程度不断提升，需要在相关的电力技术、电力设备上进行巩固。
我国目前正处于发展中阶段，未来的电力需求将会进一步地提升，电流互感器饱和的表现也会逐步增加。
继电保护工作，是电力输送、应用的重点内容，如果在该方面出现了缺失或者是不足，将直接对后续的电力事业发展构成威胁，同时不利于各地方建设发展，对居民的生产、生活也会产生很大的影响，需要特别关注。
2 电流互感器饱和的基本原理电流互感器又称仪用变流器(CT)。
它是一种将高电压大电流变换成低电压小电流的仪器。
其工作原理和变压器相似，是利用变压器在短路状态下电流与匝数成反比的原理制成的，它的一次线圈匝数很少，而二次线圈的匝数很多。
电流互感器把高电压大电流按一定的比例缩小为低电压小电流，以供给各种仪表和继电保护装置的电流线圈。
这不仅可靠地隔离开高压，保证了人身和装置的安全。
此外，电流互感器的二次额定电流一律为5A，这就增加了使用上的方便，并使仪表和继电器制造标准化。
3 电流互感器饱和对各种保护的影响3.1 对电流保护的影响只反映电流增大而且瞬间动作的保护被称之为电流保护，如果在保护区内发生两相短路故障的情况下，假如短路电流中的非周期分量非常大时，就会导致电流互感器发生短暂的饱和状态，而保护装置里所采集到的短路电流将比实际的电流小很多，这样就有可能达不到保护的动作值，只有等到非周期的分量减弱后，电流互感器恢复到线型转变，保护才能正常动作。
变电运行中电流互感器的应用研究 张碧然
变电运行中电流互感器的应用研究张碧然发表时间：2018-04-12T16:37:18.793Z 来源：《电力设备》2017年第32期作者：张碧然[导读] 摘要：社会的发展、企业的运营离不开各种各样的资源支持，电力资源就是其中非常重要的一种。
（广东电网河源连平供电局有限责任公司广东省河源市 517100）摘要：社会的发展、企业的运营离不开各种各样的资源支持，电力资源就是其中非常重要的一种。
而电力的供应又会牵涉一系列的装置和系统，比如变电系统就是一个非常重要的组成部分。
本文就变电运行中电流互感器的应用进行了研究，文章从阐述电流互感器的概况入手，进一步分析了饱和状态下电流互感器的影响及对策。
关键词：变电运行；电流互感器；概况；影响及对策前言毫无疑问，电力资源是我们生活与工作中不可或缺的重要资源，而电力资源在为我们提供服务之前，要经过前期一系列的生产、输送和存储等环节，变电器就是在前期环节中发挥重要作用的一个构造，鉴于变电系统的运作牵涉许多的电力装置和外界因素，因此需要得到相关单位的大力重视，其中电流互感器的研究，就是一个非常重要的话题。
1 电流互感器1.1电流互感器的构成元素绕组和闭合铁芯是组成电力互感器的重要结构，其中绕组又可以分成一次绕组和二次绕组两种类型，第一种是和被测试的电流直接衔接的，因此匝数比较少，往往只有1-2匝，会和被测的线路采取串联形式相接，电流流经也会比较广泛。
而第二种则是和测量仪表直接衔接的，匝数会比第一种更多一些，和保护回路相串，如互感器的变比为400/5，其意义是指能够把400 A的电流转化成5 A的电流。
鉴于二次回路在运转过程中总是处于闭合的状态，就减少了保护回路串联线圈带来的阻力，并且使电流互感器在实际的运转过程中会和短路状态相似。
在电流互感器的日常运用环节，接线都需要运用串联形式；二次侧也需要维持闭合状态，只要开路就很可能造成铁芯被磁化的后果，最终导致误差的增大或者出现线圈被烧的不良现象；选择变比时也要根据被测电流大小来进行，尽量控制运行中存在的误差，二次侧一端必然处于接地状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电运行中电流互感器的运用浅析
刘殷
发表时间：
2019-10-18T15:35:08.537Z 来源：《电力设备》2019年第10期 作者： 刘殷
[导读] 摘要：随着我国高压电力系统的发展，起到测量和保护作用的电流互感器开始变得越发重要。
(
国网山西省电力公司太原供电公司 山西太原 030021)
摘要：随着我国高压电力系统的发展，起到测量和保护作用的电流互感器开始变得越发重要。在电气工程中，电流互感器是用来来测
量电路中电流大小的装置，电流互感器和电压互感器，也称为仪用变压器。在电力行业中，电流互感器广泛的应用在测量和保护回路中，
因此作为电力行业中的运行及检修人员很有必要了解电流互感器的工作原理及接线。
关键词：电流互感器；极性；变比
1
电流互感器概述
1.1
电流互感器的作用
电流互感器是一种专门用作变换电流的特种变压器。在正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确
时，二次电流对一次电流的相位差接近于零。
电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般是
5A
或1A，大多电流互感器二次侧都为5A。这样可以减小仪表和继电器的尺寸，简化其规格。所以说电流互感器的主要作用是：①给测量仪
器、仪表或继电保护、控制装置传递信息；
② 使测量、保护和控制装置与高电压相隔离；③ 有利于测量仪器、仪表和继电保护、控制装置
小型化、标准化。
1.2
电流互感器级别的选用
大多进线开关柜内一个电流互感器一般配备4个绕组，起计量作用的选用0.2S级，测量作用的选用0.5S级，起保护作用的选用5P20或
10P20
。
1.3
电流互感器的原理
电流互感器是根据电磁感应原理制成的一种测量电流的仪器，它是将一次侧大的电流经过转化变成二次侧小电流的。电流互感器的组
成也很简单，是由闭合的铁心和绕组构成的。而
对于电流互感器本身来说，它的一次侧的绕组匝数少，二次侧的绕组匝数比较多；使用时一次侧绕组需要串联使用，串联在需要测量
的电流线路里，二次侧同样也是串联，需要串联在测量仪表和起保护作用的电路中，而且当电流互感器运行工作的时候，它的二次侧回路
是闭合的，这样的话，因为测量的仪表和保护电路的电阻很小，所以此时电流互感器的状态可以看做是短路。
1.3
电流互感器的内部构造
在整个电力系统中，电流互感器在其中是起着重要作用的，它是由绕组、铁芯、绝缘物和外壳简单构成的。理论上来说，对于同一个
回路的设备需要更多的电流互感器以减小电流，然
而实际上出于节约资源和成本的需要，往往是一台电流互感器安装着相互之间没有磁连接单独的铁芯和二次侧绕组，却共同使用一个
一次侧绕组。
1.4
使用原则
一是电流互感器的接线应遵守串联的原则也就是说一次侧绕组与应该被测的电路采取串联的方式，二次侧绕组与所有的仪表设备采取
负载串联的方式。
二是根据被测电路电流的大小，调整出一个合适的变比，不然的话会使误差增加。而且二次侧绕组的一侧必须要与地连接，避免因为
电流互感器里的绝缘物的损坏，造成设备出现问题，严重的话还可能出现人身事故。
三是无论是按照规定还是理论来说，二次侧绕组都不能开路，因为一旦二次侧绕组来路的话，一次侧绕组通过的电流将会转化为磁化
的电流，这样的后果最终可能会导致整个电流互
感器发热发烫甚至会烧毁线圈。上面提到了电流互感器在正常运行的时候，二次侧绕组与仪表设备和继电器等设备的电流线圈应该串
联使用，又因为仪表和继电器等设备的电流线圈的电阻很小，所以二次侧就会产生一种就像是短路的状态。值得注意的是因为电流互感器
的二次侧绕组都备有短路的开关，以免出现特殊情况使二次侧绕组开路，这样被触到的话会造成触电事故的。还有就是一旦二次侧绕组开
路，要立刻去掉该电路的负载，然后立刻关掉电闸再处理突发情况，解决好故障后才能继续使用，不然会出现重大事故的。
四是在实际情况中为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等设备的需要，会在发电机、变压器、出线和母线的地
方进行装置分段断路器、母断和旁断的断路器等的回路电路中设两个到八个二次侧绕组的电流互感器。
五是出于保护设备的目的，那些保护用电流互感器的装置地应该采取以消除主保护装置的原则来设计。比如说这里两组电流互感器，
在装置地能够满足的地对于情况下，最后设在断路器的两边，这样能够使断路器处于交叉的保护范围内。
六是为了避免支柱式电流互感器因形状的性出现的套管闪络而使母线出现故障的问题，这种情况下电流互感器通常装在断路器的出线
位置。
七是当电力设备运行时，发电机的内部经常出现这样那样的故障，我们为了减缓运行故障的伤害，此时电流互感器应该布在发电机定
子绕组的出线以侧。而且为了更好的分析和发现发电机的故障，如果是用于测量仪表的电流互感器就可以装置在发电机的中性点一侧。
2
电流互感器的运行维护
2.1
电流互感器的过负荷运行
电流互感器可以在1.1倍额定电流下长期工作，但是长期过负荷运行时，由于磁通密度增大，铁芯饱和，会使铁芯发热，加速绝缘介质
的老化，使其寿命缩短，甚至造成损坏。因此，在运行中若发现电流互感器经常过负荷时，则应及时更换。
2.2
电流互感器的二次回路开路及其处理
当电流互感器一次侧的电流不变，二次回路因某种原因开路，即二次电流等于零时，二次电流的去磁通也消失了，这样，一次电流全
部变为励磁电流，使铁芯磁通饱和，将产生以下几个后果：①由于磁通饱和，磁通的波形成为平顶波，二次产生的感应电势出现尖顶波，
将产生数千伏甚至更高的电压，对二次绝缘构成威胁，对人员造成危险；②使铁芯损耗增加，严重发热，将烧坏线圈绝缘；③铁芯中将产
生剩磁，使电流互感器的电流差和角差增大，影响计量的准确性。
所以，电流互感器在运行中二次回路是严禁开路，如需断开仪表或继电保护回路时，需要将该接线端子短接；运行中，若发现电流互
感器二次回路开路，运行人员应立即将一次侧的负荷电流减小或减到零，将所带的继电保护装置停用，并用绝缘工具进行处理。
2.3
在运行中的电流互感器二次回路上工作时的注意事项
在运行中的电流互感器二次回路上进行工作，必须按照《电业安全工作规程》的要求填写工作票，并且要注意下列几项：①工作中严
禁将电流互感器二次回路开路；②根据需要在适当地点将电流互感器二次回路短路，短路应采用短路片或专用短路线，短路应妥善可靠，
禁止采用熔丝或一般导线缠绕；③禁止在电流互感器与短路点之间的回路上进行任何工作；④工作时必须有人监护，使用绝缘工具，并站
在绝缘垫上；⑤值班人员在清扫二次线时，应使用干燥的清扫工具，穿长袖工作服，带线手套，工作时应将手表等金属物摘下。
2.4
电流互感器及二次线的更换
运行中的电流互感器及其二次线需要更换时，除应执行有关安全工作规程的规定外，还要注意下列几项：①更换损坏的电流互感器
时，应选用同样型号和规格的电流互感器，并要求极性正确、伏安特性相近，并经试验合格；②若成组更换电流互感器时，除注意上述要
求外，应重新审核继电器保护整定值及仪表计量的倍率；③更换二次电缆时，电缆截面、芯数等必须满足最大负载电流的要求，并对新电
缆进行绝缘电阻测定，更换后要核对接线无误；④新换上的电流互感器或更动后的二次接线，在运行前必须测定整个二次回路的极性。
3
结束语
电流互感器是电力系统中的重要设备之一，可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、
测量等用途。电流互感器与其他电气设备一样，在运行中过程中需要认真做好运行维护工作，以确保系统的安全稳定运行。
参考文献：
[1]
史慧生，唐达獒，王锁扣.变电运行中电流互感器的应用[J].云南电力技术，2010，38（2）：58-60.
[2]
蔡德煌.电流互感器在变电运行中的应用[J].中国高新技术企业，2012，25（18）：215-216.
[3]
韦嘉，苏林.电力系统中电流互感器原理及应用分析[J].科技与企业，2012，28（2）：1541-155.
