(整理)USB接口定义.
USB接口图
USB 接口定义详解(图)
USB 是一种常用的PC 接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,USB 接口也称为串行口，USB2.0的速度可以达到480MBPS。
可以满足各种工业和民用需要.USB 接口的输出电压和电流是： +5V 500MA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。
USB 接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉USB 设备或者电脑的南桥芯片：黑线：GND 红线：VCC 绿线：DATA+
白线：DATA-
USB 接口定义 颜色
一般的排列方式是：红白绿黑从左到右
定义：
红色－USB 电源： 标有－VCC、Power、5V、5VSB 字样
绿色－USB 数据线：（正）－DATA+、USBD+、PD+、USBDT+
白色－USB 数据线：（负）－DATA-、USBD-、PD-、USBDT+
黑色－地线： GND、Ground
于MINIUSB
一般MINIUSB 是5芯的：
1——VCC 2——D- 3——D+ 4——ID 5——GND
针脚 名称 说明 接线颜色
1 VCC +5V DC 红色
2 D- DATA- 白色
3 D+ DATA+ 绿色
4 GND GROUND 黑色。
标准USB,Mini-USB Micro-USB接口定义
标准USB，Mini-USB Micro-USB接口定义（绝对经典，值得收藏）【本文由dony在数码之家首发，转帖请注明出处】看到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。
下面介绍的是标准USB接口定义USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。
我们手机上一般用的都是B型Mini-USB口下面贴一张常见的USB接口图片从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)USB是英文Universal Serial BUS的缩写，中文含义是“通用串行总线”。
它不是一种新的总线标准，而是应用在PC领域的接口技术。
从1994年11月11日发表了USB V0.7版本以后，USB版本经历了多年的发展，到现在已经发展为2.0版本，成为目前电脑中的标准扩展接口。
目前主要是采用USB1.1和USB2.0，目前厂商正积极地开发3.0版本。
各个版本的USB最大的不同是传输速率的差异。
USB1.1是12Mbps，USB2.0是480Mbps, USB3.0是5 Gbps。
USB接口针脚定义及详细说明(附图文说明)
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
USB接口针脚定义及详细说明(附图文说明)
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
(完整版)USB接口针脚定义
USB接口针脚定义，插口针脚识别我曾经很早以前就在电子市场找USB手机充电器，但是都一个毛病，就是我把手机插到USB 充电器上没有反映，我怀疑是电压不够造成的，这两天看着自己的充电器一大堆（缘于丢了一堆NOKIA手机）所以想找一个自己玩玩。
好了说说怎么做的吧首先准备一下工具先。
很简单，一个废弃的NOKIA手机充电器，能不能充电无所谓了，关键是要前面的接头。
然后是usb头，可以找一个废弃的USB鼠标，USB延长线，坏USB 的电风扇，USB的HUB。
等等等等，只要一个USB头就可以，注意，一个就行了啊，不用准备那么多，然后黑胶布，绝缘的，电工用的防水胶布也可以，然后万用表一个。
先用万用表看看充电器的输出电压，NOKIA是普通的环形的接头，中间的芯是正+ ，环是负- ，理论上电压应该是按照NOKIA充电器上写的，3.7v，但是实际测量缺是10.3V，不知道为什么，姑且不管那么多，然后剪断，喀嚓。
NOKIA充电器里面只有两根线，一根黑色，一根白色，黑色的是外环，白色的是芯，也就是说白色是正极，黑色是负极，哦可，充电器先扔一边。
现在看USB延长线，先不用量，直接喀嚓，然后里面是四根线，红黑，然后两个其他的线，红是正极，黑是负极，我测了一下，电脑输出的应该是5V，但是实际测量是4.7V左右，还行吧，凑活用吧。
剩下的就很简单了，充电器的白色跟USB的红色接上，黑色跟黑色接上就OK了，测量一下，NOKIA充电器的与手机连接的一头，恩，果然是4.7V的输出。
据说电脑输出的电流比较小，有些新款的NOKIA手机，可能导致充不上电，老式的肯定没问题。
USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的。
USB接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要。
USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

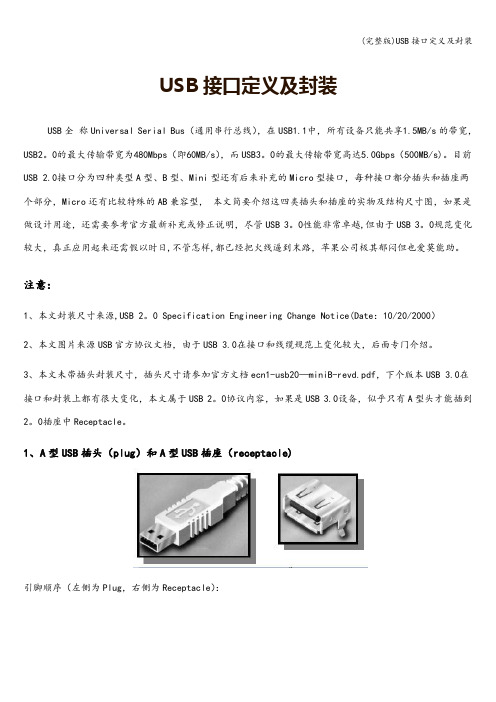

(完整版)USB接口定义及封装
USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽，USB2。
0的最大传输带宽为480Mbps（即60MB/s），而USB3。
0的最大传输带宽高达5.0Gbps（500MB/s)。
目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3。
0性能非常卓越,但由于USB 3。
0规范变化较大，真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源,USB 2。
0 Specification Engineering Change Notice(Date：10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20—miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2。
0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2。
0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle)引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义:编号定义颜色识别1VBUS Red（红色）2D-White（白色)3D+Green(绿色）4GND Black(黑色）封装尺寸(单PIN Receptacle)：2、B型USB插头（plug)和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）:引脚定义、封装尺寸均与A型USB引脚说明相同。
(整理)USB插座、插头接口定义.
（4）是否满足环境功能区划和生态功能区划标准。图2电脑主机的USB插座（左边）及对应的USB插头（右边）
二、建设项目环境影响评价
表二：项目地理位置示意图和平面布置示意图；
图3标准USB插头
规划编制单位应当在报送审查的环境影响报告书中附具对公众意见采纳与不采纳情况及其理由的说明。安全评价可针对一个特定的对象，也可针对一定的区域范围。图1几种常见的USB插座（点击放大）
以森林为例，木材、药品、休闲娱乐、植物基因、教育、人类住区等都是森林的直接使用价值。
1）直接使用价值。直接使用价值（DUV）是由环境资源对目前的生产或消费的直接贡献来决定的。
USB接口定义
USB接口定义左手665收藏时间：2015-3-30 8:45USB接口定义：USB有4根线，分别为：电源+VCC（红1 脚）、Pin 1。
电源- GND（黑4 脚）、Pin 4。
DATA+ 数据线（绿3 脚）、Pin 3。
DATA - 数据线（白2 脚）。
Pin 2。
A型接口:B型接口：USB接口定义图：USB接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：针脚名称说明接线颜色1VCC+5V电压红线2D-数据线负极白线3D+数据线正极绿线4GND接地黑线一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)mini USB (小型接口见下图：)引脚定义:引脚功能颜色备注1V BUS红电源+5V2DATA-白数据－3DATA+绿数据＋4IDA型：与地相连电源-5VB型：不接地(空)5GND黑地电源-5V其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
以上从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)各种USB插头实物图：USB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色USB插头实物图：图中从左往右依次是：MiniUSB公口(A 型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)USB图标和Logo：标签：USB, 接口数据神线制作全教程线材处理完了，接下来我们需要做的就是更为考验技术的工作了：那就是焊接。
usb接口定义
四种USB接口的引脚定义和封装Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明。
1、本文封装尺寸来源，USB 2.0 Specification Engineering Change NoTIce （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。
4、Micro USB插头和插座Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口，比Mini USB接口更小。
USB、Mini-USB、Micro-USB接口的引脚定义_照牛排博客(精)
USB 、Mini-USB 、Micro-USB 接口的引脚定义本文地址：看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB 连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB 接口的引脚定义，USB是一种常用的PC 接口，只有4根线（两根电源，两根信号）。
需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB 接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB 公口从右数起，B型的则是左起顺时针转个圈）Mini-USB 接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB 公口都从左数起）其中，Mini USB接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。
例如数码相机直接连接到打印机上，通过OTG 技术连接两台设备间的USB 口，将拍出的相片立即打印出来）中才使用。
Mini USB接口又分Mini-A、B 和AB 接口，如果你的系统仅仅是用做Slave，那么就使用B 接口（手机上用的一般都是B 型Mini USB接口）。
系统控制器会判断ID 脚的电平判断是什么样的设备插入：如果ID 脚是高电平，则是B 接头插入，此时系统就做主模式（Master Mode）；如果ID 脚为低电平，则是A 接口插入，然后系统就会使用HNP 对话协议来决定哪个做Master，哪个做Slave。
常见的USB 接口：从左往右依次为：Mini USB公口（A型）、Mini USB公口（B型）、USB公口（B型）、USB母口（A型）、USB公口（A型）PS：还有一种（微型USB）。
2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB 规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ps2 USB 针脚定义PS/2 键盘接口为 6 针母插，外观为：1 key data 2n/c 3gnd 4vcc 5clock 6n/c引脚定义PS 2 鼠标接口引脚定义图PS/2 鼠标接口为 6 针母插，外观为：1 keydate 2 n/c 3 gnd 4vcc 5clock 6nc引脚定义主板USB管脚接口大全概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
USB接口定义USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU 供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟 6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流 Imax=500 mA pc=500ma,笔记本100ma 头)。
USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。
我们经常在使用中遇到这个问题——如果在COM1上安装了串口鼠标或其他外设，就不能在COM3上安装如Modem之类的其它硬件，这就是因为IRQ设置冲突而无法工作。
这时玩家们可以将另外的外设安装在COM2或4。
标准的串口能够达到最高115Kbps的数据传输速度，而一些增强型串口如ESP(Enhanced Serial Port，增强型串口) 、Super ESP(Super Enhanced Serial Port，超级增强型串口)等则能达到460Kbps的数据传输速率。
串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地线6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃指示显示器当然是很重要的设备了，显示器使用的是15针的连接公头，因为显示器属于一种较为独立的电子器件，所以它的接头定义也有很多较专业的部分，具体针脚定义如下：1 红2 绿3 蓝4 空脚5 地6 红－接地7 绿－接地8 蓝－接地9 空脚 10 接地11 接地 12 SDA 13 水平同步 14 垂直同步 15 SCL 网卡（LAN）接口音频接口最初的并口设计是单向传输数据的，也就是说数据在某一时刻只能实现输入或者输出。
后来IBM又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术，它可以实现数据的同时输入和输出，这样就将原来的半互动并口变成了真正的双方互动并口； Intel、Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口)，允许更大容量数据的传输(500～1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备，例如存储设备等；紧接着EPP的推出，1992年微软和惠普联合推出了被称为ECP(Extended Capabilities Port,)的新并口标准，和EPP不同，ECP是专门针对打印机而制订的标准；发布于1994年的IEEE 1284涵盖了EPP和ECP两个标准，但需要操作系统和硬件都支持该标准，这对现在的硬件而言已不是什么问题了。
目前我们所使用的并口都支持EPP和ECP这两个标准，而且我们可以在CMOS当中自己设置并口的工作模式。
并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。
并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。
并口的针脚定义如下：1 STROBE 选通2-9 DATA0-DATA7 数据0-710 ACKNLG 确认11 BUSY 忙12 PE 缺纸13 SLCT 选择14 AUTO FEED 自动换行15 ERROR 错误16 INIT 初始化17 SLCT IN 选择输入\18-25 GND 地线主板上CPU等网风扇接口。
主板上音频线接口。
主板SATA串口硬盘接口。
IEEE1394通常有两种接口方式，一种是六角型的六针接口，另一种是四角的四针接口，其区别就在于六针接口除了两条一对共两对的数据线外还多了一对电源线，可直接向外设供电，多使用于苹果机和台式电脑，而四针接口多用于DV或笔记本电脑等设备。
●使用方便，支持热插拔，即插即用，无需设置设备ID号，从Win98 SE以上版本的操作系统开始内置IEEE1394支持核心，无需驱动程序。
●数据传输速度快，IEEE1394a高达400Mbps，后续的IEEE1394b 标准可将速度提升到800Mbps、1.6Gbps甚至3.2Gbps。
●自带供电线路，能提供8—40V可变电压，允许通过最大电流也达到1.5A左右，因此它能为耗电量要求小的设备进行供电。
●真正点对点连接(peer－to－peer)，设备间不分主从，可直接实现两台DV间的数据传输或是多台电脑共享一台DV机，而且从理论上讲我们可以直接将IEEE1394接口DV机中的图像数据保存到IEEE1394接口的硬盘中。
当前我们应用最多的是带宽400Mbps的IEEE1394a接口，与其相比，正在发展中的IEEE1394b接口的特点是可以实现长途数据传输。
今年初由美国德州仪器公司(Texas Instruments)推出了业界首款IEEE1394b器件TSB81BA3，不仅将上一代 1394a的速度加倍到800Mbps，而且还将通信距离增加到了100米，而如果采用石英类材料的光纤的话，则传输速度可以达到1.6Gbps，将来还有望提高到3.2Gbps。
从而可确保在高速数据传输与多媒体网络中实现更佳的用户体验。
USB接口针脚定义USB针脚定义：针脚名称说明接线颜色 1 VCC +5 VDC 红色 2 D- Data - 白色 3 D+ Data + 绿色 4 GND Ground 黑色 USB接口定义: USB 引脚定义: miniUSB接口定义: miniUSB引脚定义: USB图标、LOGO: 从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插USB针脚定义：USB接口定义:USB引脚定义:miniUSB接口定义:miniUSB引脚定义:USB图标、LOGO:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)常见USB接口辨别及针脚定义看到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。
下面介介绍的是标准USB接口定义USB是一种种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID 为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。
我们手机上一般用的都是B型Mini-USB口从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)ps2针脚定义PS/2 键盘接口为 6 针母插，外观为：引脚定义PS 2 鼠标接口引脚定义图PS/2 鼠标接口为 6 针母插，外观为：引脚定义WinXP八种启动模式详解在系统启动Windows XP时按F8键，屏幕上就会显示Windows XP启动的高级选项菜单，通过这些选项可选择不同的模式启动Windows XP。
