安全质量标准化讲座(电气部分2006.2)

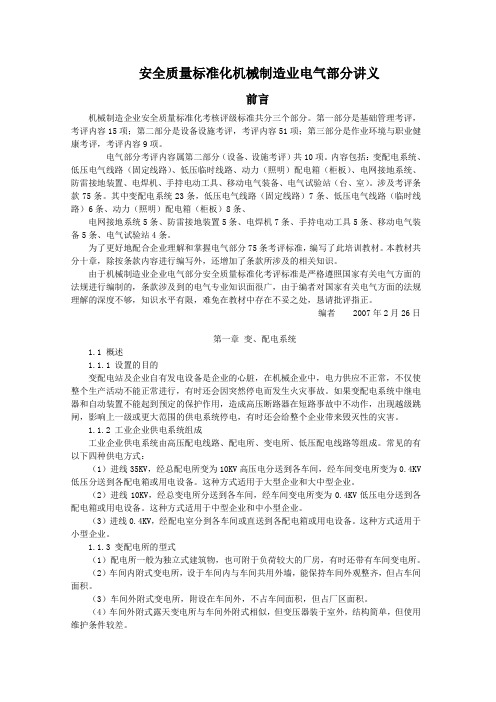

安全质量标准化机械制造业电气部分讲义
安全质量标准化机械制造业电气部分讲义前言机械制造企业安全质量标准化考核评级标准共分三个部分。
第一部分是基础管理考评，考评内容15项；第二部分是设备设施考评，考评内容51项；第三部分是作业环境与职业健康考评，考评内容9项。
电气部分考评内容属第二部分（设备、设施考评）共10项。
内容包括：变配电系统、低压电气线路（固定线路）、低压临时线路、动力（照明）配电箱（柜板）、电网接地系统、防雷接地装置、电焊机、手持电动工具、移动电气装备、电气试验站（台、室）。
涉及考评条款75条。
其中变配电系统23条，低压电气线路（固定线路）7条、低压电气线路（临时线路）6条、动力（照明）配电箱（柜板）8条、电网接地系统5条、防雷接地装置5条、电焊机7条、手持电动工具5条、移动电气装备5条、电气试验站4条。
为了更好地配合企业理解和掌握电气部分75条考评标准，编写了此培训教材。
本教材共分十章，除按条款内容进行编写外，还增加了条款所涉及的相关知识。
由于机械制造业企业电气部分安全质量标准化考评标准是严格遵照国家有关电气方面的法规进行编制的，条款涉及到的电气专业知识面很广，由于编者对国家有关电气方面的法规理解的深度不够，知识水平有限，难免在教材中存在不妥之处，恳请批评指正。
编者 2007年2月26日第一章变、配电系统1.1 概述1.1.1 设置的目的变配电站及企业自有发电设备是企业的心脏，在机械企业中，电力供应不正常，不仅使整个生产活动不能正常进行，有时还会因突然停电而发生火灾事故。
如果变配电系统中继电器和自动装置不能起到预定的保护作用，造成高压断路器在短路事故中不动作，出现越级跳闸，影响上一级或更大范围的供电系统停电，有时还会给整个企业带来毁灭性的灾害。
1.1.2 工业企业供电系统组成工业企业供电系统由高压配电线路、配电所、变电所、低压配电线路等组成。
常见的有以下四种供电方式：（1）进线35KV，经总配电所变为10KV高压电分送到各车间，经车间变电所变为0.4KV 低压分送到各配电箱或用电设备。
安全质量标准化机械制造业电气部分讲义
安全质量标准化机械制造业电气部分讲义前言机械制造企业安全质量标准化考核评级标准共分三个部分。
第一部分是基础治理考评，考评内容15项；第二部分是设备设施考评，考评内容51项；第三部分是作业环境与职业健康考评，考评内容9项。
电气部分考评内容属第二部分〔设备、设施考评〕共10项。
内容包括：变配电系统、低压电气线路〔固定线路〕、低压临时线路、动力〔照明〕配电箱〔柜板〕、电网接地系统、防雷接地装置、电焊机、手持电动工具、移动电气装备、电气试验站〔台、室〕。
涉及考评条款75条。
其中变配电系统23条，低压电气线路〔固定线路〕7条、低压电气线路〔临时线路〕6条、动力〔照明〕配电箱〔柜板〕8条、电网接地系统5条、防雷接地装置5条、电焊机7条、手持电动工具5条、移动电气装备5条、电气试验站4条。
为了更好地配合企业明白得和把握电气部分75条考评标准，编写了此培训教材。
本教材共分十章，除按条款内容进行编写外，还增加了条款所涉及的相关知识。
由于机械制造业企业电气部分安全质量标准化考评标准是严格遵照国家有关电气方面的法规进行编制的，条款涉及到的电气专业知识面专门广，由于编者对国家有关电气方面的法规明白得的深度不够，知识水平有限，难免在教材中存在不妥之处，恳请批判指正。
编者 2007年2月26日第一章变、配电系统1.1 概述1.1.1 设置的目的变配电站及企业自有发电设备是企业的心脏，在机械企业中，电力供应不正常，不仅使整个生产活动不能正常进行，有时还会因突然停电而发生火灾事故。
假如变配电系统中继电器和自动装置不能起到预定的爱护作用，造成高压断路器在短路事故中不动作，显现越级跳闸，阻碍上一级或更大范畴的供电系统停电，有时还会给整个企业带来毁灭性的灾难。
1.1.2 工业企业供电系统组成工业企业供电系统由高压配电线路、配电所、变电所、低压配电线路等组成。
常见的有以下四种供电方式：〔1〕进线35KV，经总配电所变为10KV高压电分送到各车间，经车间变电所变为0.4KV 低压分送到各配电箱或用电设备。
安全质量标准化电气部分共112页
