ADT7316设计报告
电子设计报告

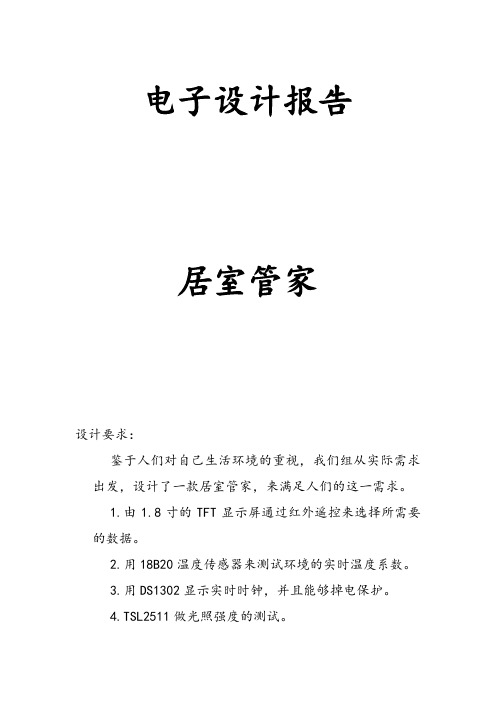

电子设计报告居室管家设计要求：鉴于人们对自己生活环境的重视，我们组从实际需求出发，设计了一款居室管家，来满足人们的这一需求。
1.由1.8寸的TFT显示屏通过红外遥控来选择所需要的数据。
2.用18B20温度传感器来测试环境的实时温度系数。
3.用DS1302显示实时时钟，并且能够掉电保护。
4.TSL2511做光照强度的测试。
5.用驻极体话筒做环境的噪声大小的测试。
6.用DS1101湿度电容传感器做环境湿度的测试。
7.可以使用遥控器使显示屏依次显示各种测量数据。
总体方案：在单片机开发仪已有的器材上，根据所需要测量的数据电路可以分为数字和模拟两方面，数字有单片机和数字集成块等构成，模拟的由感应环境变化的传感器等构成。
出于对使用安全的考虑，我们首先设计了一个身份识别的按钮，只有进行正确的按法就可以进入系统，显示各种居室参数，通过遥控可以在各个居室参数间进行切换和调整时间。
实验器材：STC90C516RD+单片机、DS1302时钟芯片、NE555、HS1101湿度传感器、74LM358P集成运放、1.8寸TFT彩屏、通用板，导线等。
实验基本原理：本实验使用的单片机是STC90C516RD+，有四十个引脚，+5V供电，I/O口有P0-P3，外部中断，外部晶振引脚等。
如图：1.温度测量DS18B20是DALLAS公司生产的1-write，即单总线器件，具有线性简单，体积小的特点。
温度测量范围在-55℃~125℃之间，可用于环境的温度测量。
2.光照测量3.湿度测量使用HS1101电容传感器对湿度大小进行感应，通过NE555定时器使湿度的变化转化成输出频率的变化，通过外部定时器中断采集频率，经过数据处理得到湿度的大小。
4.实时时钟DS1302是DALLAS公司推出的涓流充电时钟芯片，内含有一个实时时钟/日历和31字节静态RAM，通过简单的串行接口与单片机进行通讯实时时钟/日历电路。
5.电子门铃通过IO口计算按键被按下的时间，当门铃被正确按下，产生外部中断执行后续的程序。
设计报告
带啸叫检测与抑制的音频功率放大器设计报告摘要本设计采用两级电压运放芯片OP07串接的方式对输入的微弱信号进行前级放大20dB，再经过LM324进行滤波作为功率放大电路的输入，功放部分选择20dB的放大倍数，并通过单片机经DAC8571对TPA3112D1的电压控制口输送目的数据从而实现对输出放大功率的控制，同时单片机的两个按键分别实现输出功率的加减并由LCD1602显示。
啸叫部分由单片机对MAX262芯片控制捕捉啸叫点测频和陷波处理。
一．系统方案设计与论证经过分析与论证，我们认为此次音频功率放大器的设计分为拾音电路，功率放大电路，程控输出功率和啸叫检测与抑制这几个模块组成。
1.拾音电路的方案论证与选择根据题目要求可知拾音电路可分为两个部分，电压放大电路和滤波电路，由此可得以下方案设计。
（1）电压放大电路方案一：利用三级管进行放大，三极管放大倍数虽然可以很大，但是它静态工作点会随温度漂移，而且不易控制，不仅容易损坏管子，而且波形的失真情况会很严重。
方案二：使用集成运放进行电压放大，而且选用的管子不同，所达到的效果也会有差异，本次采用OP07进行放大，OP07噪声低，失调电压低，开环大等特点，我们利用两个OP07进行电压放大电路设计，利用第一个OP07进行电压放大，第二个用来满足带宽的要求。
（2）滤波电路方案一：利用无源RC滤波，无源滤波电路的结构简单，易于设计，但它的通带放大倍数及其截止频率都随负载而变化，因而不适用于信号处理要求高的场合。
无源滤波电路通常用在功率电路中，比如直流电源整流后的滤波，或者大电流负载时采用LC（电感、电容）电路滤波。
方案二：利用有源RC滤波,有源滤波电路的负载不影响滤波特性，因此常用于信号处理要求高的场合。
有源滤波电路一般由RC网络和集成运放组成，因而必须在合适的直流电源供电的情况下才能使用，同时还可以进行放大。
但电路的组成和设计也较复杂。
有源滤波电路不适用于高电压大电流的场合，只适用于信号处理，而本次滤波电压幅值很小，所以选用它。
课程设计报告：16选1选择器---数字逻辑课程设计
课程设计报告课程名称数字逻辑课程设计课题任务一 16选1选择器设计课题任务二 JK触发器的设计专业网络工程班级 1102 学号 21 姓名张宏磊指导教师刘洞波陈华光陈多2012年 12月 27日课程设计任务书课程名称数字逻辑课程设计课题任务一 16选1选择器设计课题任务二 JK触发器的设计专业班级网络工程学生姓名 1102 学号 21 指导老师刘洞波邓作杰陈多审批任务书下达日期： 2012年 12月 27日任务完成日期：2013年 01月 11日目录一、16选1选择器的功能...................................1．函数真值表.............................................2．函数电路图.............................................3．函数表达式.............................................二、详细设计..............................................1．创建项目................................................ 2．VHDL文本设计语言输入...................................3．编译功能界面............................................4．编译成功................................................5. 打开波形编辑器窗口.......................................6.对应结点查找..............................................7.综合编译形成网表..........................................三、程序功能调试............................................1．进入波形仿真功能.........................................2．给定输入信号.............................................3．进行时序仿真.............................................4．生成波形图...............................................四、心得体会...............................................------------------------------------------------------------------一、JK触发器的主要功能....................................1．特性方程................................................ 2．真植表.................................................. 3．函数逻辑电路图..........................................二、详细设计................................................. 1．创建项目..........................................2．输入文本语言程序进行编译................................. 3．编译成功，选择波形编辑器功能............................. 4．进行仿真设置............................................. 5．查找对应结点............................................ 6．形成综合后网表...........................................三、程序功能调试............................................ 1．给定输入................................................. 2．进入波形仿真............................................. 3．形成仿真波形.............................................四、心得体会................................................五、附录................................................... 1．16选1选择器设计源代码.................................. 2．JK触发器设计源代码...................................... 3．参考书目................................................ 4．课程设计评分表..........................................一、16选1选择器的主要功能数据选择器是常用的组合逻辑部件之一。
多功能数字钟数电课程设计实验报告
（数电课程设计）实验报告（理工类）2021 至2021 学年度第二学期课程名称多功能数字钟电路设计系别班级电气系11级电子信息工程一班指导教师周旭胜学号姓名耿王鑫1一、谷和伟12贺焕13、黄兴荣14解军1五、井波16李丰17、李小飞18梁富慧19目录一、设计要求及任务 ...................................................................................... 错误!未定义书签。
二、系统设计方案 ........................................................................................ 错误!未定义书签。
三、器件选择 ................................................................................................ 错误!未定义书签。
1、74LS160............................................................................................... 错误!未定义书签。
2、74LS107............................................................................................... 错误!未定义书签。
3、74LS90................................................................................................. 错误!未定义书签。
显示屏....................................................................................................... 错误!未定义书签。
基于Multisim的电子密码锁设计报告
基于Multisim的电子密码锁设计报告一、实验目的本次实验的目的是利用Multisim软件来模拟设计一款电子密码锁电路，并运用实验设计与验证技能，实现对其正确性的验证。
二、实验原理1. 采用TTL 74LS161四位二进制可编程计数器芯片来作为密码锁的实现电路。
2.在74LS161中将4个D触发器的引脚Q4、Q3、Q2和Q1相连，形成一个四位二进制计数器。
D0、D1、D2和D3端分别保存四个密码。
J端与K端都接地，保证其无法跳转，输入端（P输入）通过翻转外电平跳转。
3.在密码输入时，将四个D触发器之间的连接管脚断开，用四个单独红色LED灯来表示各自的D触发器的状态。
4.密码输入结束之后要再通过一个译码器，将存储器里的二进制数转换成相应的16进制数，然后用一个比较器和一个与门来完成密码的验证。
三、实验步骤1. 在Multisim中，依次添加TTL 74LS161、LED、Decoder、Comparator、AND gate等元件。
2. 将74LS161的P0-P3引脚连接四个SIN箭头元件，将输入端的SIN箭头也连接到P电平输入端。
3. 将74LS161的Q0-Q3引脚连接到四个LED元件上，并将LED元件连成串。
4. 将Decoder的A0-A3引脚连接74LS161的Q0-Q3，将Out0-Out3引脚与与门的一个端口连接，另一个与门的端口连接密码输入的中转电路。
5. 将与门的输出端口连接Comparator的“+”端口，将一个预先设定的密码与Comparator的“-”端口相连。
6. 输入正确的密码，实验成功。
四、实验结果通过电路模拟，输入正确密码时四个LED灯都会相应亮起来，且输出信号会自动上升至“5V”。
若输入密码错误，则四个LED灯都不会亮，输出信号为“0V”。
五、实验分析本次实验的电子密码锁电路，通过四位二进制可编程计数器芯片，实现用户输入固定密码，验证正确性后输出特定信号，实现门的自主解锁。
VCO_ADC_设计报告
STF = (Alf*Avco)/(Adac1*Alf*Avco + 1) NTF = 1/(Adac1*Alf*Avco + 1)
若 y+e×（1-Z^-1）=V，则有
eq1:=U-V*Adac1=v1; eq2:=v1*Alf*Avco=y; eq3:=y+e*(1-Z^-1)=V; eq4:=V=STF*U; eq5:=e=0; sol1:=solve({eq1,eq2,eq3,eq4,eq5},{STF,U,y,v1,V,e},IgnoreSpecialCases) eq6:=V=NTF*e; eq7:=U=0; sol1:=solve({eq1,eq2,eq3,eq6,eq7},{NTF,U,y,v1,V,e},IgnoreSpecialCases)
% Plot ideal NTF f = [linspace(0,0.75/OSR,100) linspace(0.75/OSR,1,500)]; s = 1i*2*pi*f; z = exp(s); z_d = filt([0 1],1,1); zt=tf([1 0],1,1); nrz1 =2*210e-6; k=0.79205; Kvco =332e6; Avco = 2*15*Kvco/Fs; figure(1); clf; % subplot(321); plot(f,dbv(evalTF(NTF,z)),'k' , 'Linewidth' ,2); axis([0 0.5 -90 40]); hold on; grid on; title( 'Desired NTF' ); ALF=(ALP*zt-k)/(Avco*nrz1);
%L0=STF/NTF;%y/u %L1=(NTF-1)/NTF;%y/v addpath('C:/Cppsim/CppSimShared/HspiceToolbox/'); %%%%%%Z^-1 in Y %%find the ALF % Setup parameters Fs =400e6; BW_analog = 10e6; OSR =20; % Synthesize ideal NTF given input parameters NTF= synthesizeNTF(3,OSR,1); % THIRD order optimized for 10MHz ALP = 1/NTF-1; % Calculate ideal open loop TF for chosen NTF %ALP=1 + (Adac2*Avco_q + Adac1*Avco_q*Alf(z))*Z^-1 %V = (Z*E + Avco_q*U*Alf(z))/(Z + Adac2*Avco_q + Adac1*Avco_q*Alf(z)),
32通路16位电流输入AD转换器——系统前端以及串口设计的开题报告
32通路16位电流输入AD转换器——系统前端以及串口设计的开题报告一、项目背景32通路16位电流输入AD转换器是一种集成电路设计方案，可实现32通路16位模拟电流输入转换为数字信号输出的功能。
这需要在系统前端设计防护电路，提高转换的可靠性和稳定性。
同时，在串口设计方面，需要进行数据传输协议的规定、数据帧的发送与接收，以及错误校验等工作。
二、项目目的本项目旨在设计出一种有稳定性、可靠性强的、性价比高的32通路16位电流输入AD转换器系统。
同时，满足传输数据准确性和安全要求，提高系统的交互功能。
三、项目内容1. 系统前端设计：包括模拟电流输入电路，防护电路设计，以及减小系统误差等措施的选取。
2. 串口设计：设计串口通信协议，确保数据传输准确无误。
同时，进行错误控制和校验，保证数据传输的安全性。
3. 软件设计：设计GUI界面，实现数据读入、展现及分析功能。
利用现有软件实现集成电路模拟和代码设计。
四、项目意义本项目的成功可以为实现工业控制与监测提供有力的支持。
同时，该系统的设计符合现代设计理念，可以为电子产业的技术发展带来一定的参考价值。
五、可行性和风险报告本项目技术实现较难，需要多方面的专业知识与团队协作完成。
同时，新型材料及技术的变化可能对项目的执行产生风险。
但是，考虑到本团队的技术实力、经验和团队协作能力，以及市场需求等因素，本项目的可行性较大且存在较高的潜在价值。
六、结论本项目是一项具有实用性与前瞻性的研究，设计完成后，可以有力地支持工业控制和监测技术的发展。
同时，本项目的完成对提升集成电路设计水平，推进实验室基础研究能力的培养以及促进技术创新有着积极的影响。
连续可调直流稳压电源毕业设计报告
设计课题题目：串联型直流稳压电源的设计摘要简要介绍了1.5～6 v可调直流稳压电源电路的3种设计方案，分别为晶体管串联式可调直流稳压电源电路、三端集成稳压器式可调直流稳压电源电路和用单片机制作的可调直流稳压电源电路，并较详细地阐述了一种应用三端稳压集成电路CW317的电路设计方法。
关键字：直流电源稳压过流保护CW317 收获AbstractThis paper describes the 1.5 ~ 6 v adjustable DC power supply circuit of the three kinds of designs, namely, the transistor series adjustable DC power supply circuit, three-terminal adjustable voltage regulator integrated DC power supply circuit, and produced with the MCU adjustable DC power supply circuit, and a more detailed description of an application CW317 three-terminal regulator IC circuit design methods.Keywords: DC power Supply regulator Over-current Protection CW317 Harvest引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。
大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。
当然这些电源电路的样式、复杂程度千差万别。
超级计算机的电源电路本身就是一套复杂的电源系统。
通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。
现代通信系统综合性设计(课程设计报告书) 精品
华东交通大学理工学院课程设计报告书所属课程名称现代通信系统综合性设计题目现代通信系统综合性设计分院专业班级学号学生姓名指导教师2013年12月3日目录第一章课程设计内容与要求 (1)1.1 课程设计内容与要求 (1)1.2 长途电话业务简介 (1)1.2.1 固定网国内长途电话业务 (1)1.2.2 固定网国际长途电话业务 (2)1.3 SDH简介 (2)1.4 GSM移动通信系统简介 (3)第2章长途电话业务的配置实现设计 (4)2.1 长途电话网的结构 (4)2.1.1 四级长途电话网的网路结构 (5)2.1.2 二级长途电话网的网路结构 (5)2.2 C&C08程控交换机的设备结构及工作原理 (7)2.2.1 C&C08硬件模块 (7)2.2.2 C&C08软件系统 (8)2.2.3 C&C08主要单板 (9)2.3 EBRIDGE平台的使用和业务配置操作过程 (10)2.3.1 交换机的基本结构和基本组成 (10)2.3.2 调试过程 (11)2.4 对系统进行调试并分析实验结果 (12)2.4.1 长途业务调试实验 (12)2.4.2 C&C08和SDH 2M联调 (13)第三章SDH设备相关管理软件 (14)3.1 SDH网络 (14)3.1.1 SDH基本网络结构 (14)3.1.2 SDH环自愈环网 (16)3.2 华为光传输设备结构及工作原理 (17)3.2.1 SDH设备硬件概述 (17)3.2.2 OPTIX 2500+设备介绍 (17)3.2.3 SDH设备软件总体介绍 (22)3.3系统调试并分析实验结果 (25)第四章GSM移动通信系统 (27)4.1 GSM的发展概述 (27)4.2 GSM的系统构成 (28)4.2.1 交换分系统（MSS） (28)4.2.2 基站分系统（BSS） (31)4.2.3 移动台（MS） (32)4.2.4 操作与维护分系统（OMS） (32)4.3 GSM系统的网络结构 (33)4.3.1 MSC/VLR业务区 (34)4.3.2 位置区（LA） (34)4.3.3 小区（Cell） (34)4.4 GSM系统的接口与协议 (35)4.4.1 公众陆地移动网（PLMN）的接口 (35)4.4.2 接口协议模型 (37)第五章课程设计心得 (40)第六章参考文献（资料） (41)致谢 (43)第一章课程设计内容与要求1.1 课程设计内容与要求本次实训主要是学习长途电话业务的配置实现设计、SDH设备相关管理软件、GSM移动通信系统，通过对这些设备以及软件的熟悉，是我们对通信专业的方向有了进一步的了解。
AD设计参考
3.5
怎样使用 50/60Hz抗工频干扰功能？ ....................................................................7
3.6
我的信号是双极性的信号，能不能直接输入到单电源供电的ADC？...............8
3.7
什么是CHOP模式，它有什么作用？ ....................................................................8
3.1
峰峰值பைடு நூலகம்声与有效噪声的区别，峰峰值分辨率与有效分辨率的区别？无失码分
辨率又是指的什么？...............................................................................................................6
2 Sigma-Delta ADC原理简介 .....................................................................................................4
3 常见应用问题解答...................................................................................................................6
3.15 是否能够提供评估板和例子程序？.....................................................................11
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ADT7316设计报告 1、传感器的工作原理 1.1、芯片介绍 该ADT7316是±0.5°C精度数字温度传感器和四路12位电压输出数模转换器 ，分别采用16引脚QSOP封装。这包括一个带隙温度传感器和一个12位的ADC ，以监测和数字化温度读数到0.25°C。该ADT7316采用2.7 V至5.5 V电源供电。 DAC的输出电压范围为0 V至VREF，具有输出电压稳定的典型值7毫秒的时间。该ADT7316提供两种串行接口选项，一个4线串行接口和一个2线的SMBus/I2C接口。它们的特点是通过串行接口进行控制待机模式 。所有DAC的输出可以同时使用该软件LDAC功能或外部LDAC引脚进行更新。该ADT7316包含一个上电复位电路，确保DAC输出上电至0 V并保持，直到一个有效的写操作。该ADT7316有宽电源电压范围，低电源电流。
1.2、外部引脚图及说明 引脚号 助记符 描述 1 VOUT-B 从DAC B.缓冲模拟输出电压的输出放大器。 2 VOUT-A 从DAC A.缓冲模拟输出电压的输出放大器。 3 VREF-AB 参考输入引脚DAC的A和B。它可以被配置为缓冲或无缓冲输入到DAC的A和B两个它有一个输入范围从0.25 V至VDD在非缓冲模式，并从1 V至VDD在缓冲模式。 DAC的A和B上电时，该引脚默认。 4 CS SPI低电平有效控制输入。这是帧同步信号，用于输入数据。当CS变低，它使输入寄存器和数据传输在上升沿和out的后续串行时钟的下降沿。建议该引脚在I2C模式的串行接口时，必须接高到VDD。 5 GND 接地参考点上的所有部分电路。模拟和数字地。 6 VDD 正电源电压，2.7 V至5.5 V的电源应该去耦地上。 7 D+ 正极连接到外部温度传感器。 8 D− 负极连接到外部温度传感器。 9 LDAC 低电平有效控制输入，传输的输入寄存器的内容，以他们各自的DAC寄存器。该引脚上的下降沿强制任何或所有DAC寄存器进行更新，如果输入寄存器有新的数据。 20 ns的最小脉冲宽度必须应用到LDAC引脚，确保DAC寄存器正确装载。这允许所有DAC输出同时更新。位C3控制配置3寄存器使LDAC引脚。默认情况下是与LDAC引脚控制的DAC寄存器加载。 10 INT/INT 超限中断。该引脚的输出极性可以设置给一个低电平或高电平中断温度或VDD超过极限时。默认为低电平有效。漏极开路输出需要一个上拉电阻。 11 DOUT/ADD SPI，串行数据输出。逻辑输出。数据时钟出任何寄存器在这个引脚。同步输出数据是在SCLK的下降沿。漏极开路输出需要一个上拉电阻。 ADD，I2C串行总线地址选择引脚。逻辑输入。该引脚上的低给人的地址1001000，把它留给浮动给人的地址1001010，并将其设置高给人的地址1001011。成立了由地址引脚I2C地址不会被锁存由设备后，该地址已发送两次，直到。在第二个有效沟通的第8个SCL周期，串行总线地址被锁存英寸该引脚上的任何后续更改不会对I2C串行总线地址没有影响。 12 SDA/DIN SDA，I2C串行数据输入。加载到设备的寄存器的I2C串行数据被设置在该输入端。开漏配置，需要一个上拉电阻。 DIN，SPI串行数据输入。串行数据被加载到该设备的寄存器被设置在该输入端。数据移入，在SCLK的上升沿寄存器。开漏配置，需要一个上拉电阻。 13 SCL/SCLK 串行时钟输入。这是时钟输入的串行端口。串行时钟用于时钟数据出ADT7316的任何寄存器，并且还向时钟数据转换成能够被写入到任何寄存器。开漏配置，需要一个上拉电阻。 14 VREF -CD 参考输入引脚的DAC C和D.它可以被配置为缓冲或无缓冲输入到两个DACs C和D.它有一个输入范围从0.25 V至VDD在非缓冲模式，并从1 V至VDD在缓冲模式。 DAC的C和D的默认上电时，该引脚。 15 VOUT -D DAC D的缓冲模拟输出电压的输出放大器。
16 VOUT -C 从DAC C.缓冲模拟输出电压的输出放大器。
1.3、内部原理图 1.4工作方式 该电校准程序后直接将ADT7316进入空闲模式。在这种模式下，该设备不执行任何测量，。所有四个DAC输出为0 V。要开始监测，写入控制配置1寄存器 ，并设置位C0 = 1， ADT7316进入他们的电默认测量模式，这是循环赛。该装置前进到采取在VDD通道，内部温度传感器通道，以及外部温度传感器通道测量。一旦完成进行测量外部温度传感器通道，设备立即循环回到开始进行测量在VDD通道和以前一样重复同样的周期。这个循环持续下去，直到监控被重置的控制配置1寄存器位C0到0停止。它也可以继续监控，通过写入控制配置2寄存器和设置位C4 = 1切换到单声道模式。
1.5寄存器及其控制字 1、中断状态寄存器1 这8位只读寄存器反映了VDD的状态 ，可能会导致在INT/ INT引脚去活跃中断的状态。 D0 当内部温度值超过大腿的限制。任何 内部温度读数大于上限设定会 导致超出极限的事件。
D1 内部温度值超过TLOW限制。任何 内部温度读数小于或等于该极限 设置将导致超出极限的事件。
D2 当外部温度值超过大腿的限制。该 此限制寄存器默认值是-1℃，因此任何外部 温度读数大于该限制设置将导致 超出极限的事件。 D3 当外部温度值超过TLOW限制。该 此限制寄存器默认值是0℃，所以任何外部 温度读数小于或等于上限设定会 导致超出极限的事件。
D4 显示故障（开路或短路）外部 温度传感器。
中断状态寄存器2
D4 当VDD值大于相应的VHIGH限制。 当VDD小于或等于相应VLOW限制。
2、内部温度值/ VDD值寄存器最低位 这8位只读寄存器存储2个LSB10位的从内部温度传感器的温度读数和在2个LSB的10位电源电压读数。 3、外部温度值寄存器最低位 这8位只读寄存器存储2个LSB10位的温度与外部温度传感器读数。 4、VDD值寄存器最高位 这8位只读寄存器存储电源电压值。 8个MSB的10位值存储在此寄存器。 5、内部温度值寄存器最高位 这8位只读寄存器存储内部的温度值从二进制补码格式的内部温度传感器。 8个MSB的10位值存储在此寄存器。 6、外部温度值寄存器最高位 这8位只读寄存器存储从二进制补码格式的外部温度传感器外部温度值。 8个MSB的10位值存储在此寄存器。 7、DAC A、B、C、D寄存器最低位 这8位读/写寄存器在这个寄存器中的值是结合在DAC A、B、C、D寄存器最高位的值，并转换为模拟电压在VOUT- A、B、C、D引脚。上电时，在VOUT-A、B、C、D引脚的电压输出为0 V。 8、DAC A、B、C、D寄存器最高位 在这个寄存器中的值是结合在DAC A、B、C、D寄存器最低有效位的值，并转换为模拟电压在VOUT- A、B、C、D引脚。上电时，在VOUT-A、B、C、D引脚的电压输出为0 V。 9、控制配置1寄存器 此配置寄存器是8-bit读/写寄存器，用于设置一些ADT7316/的操作模式。 C0 该位使能/禁用循环赛和单声道模式的转换。不启动ADT7316功率在循环赛模式，但监控，直到该位被设置。默认值=0 停止监视=0。 启动监控=1。
C1 C4 只写0
C5 0=启用INT/ INT输出。 1=禁止INT/ INT输出。
C6 配置INT/ INT输出极性。 0=低电平有效。 1=高电平有效。
PD 掉电位。设置此位为1使该ADT7316/ ADT7317/ADT7318进入待机模式。在这种模式下，ADC和DAC的完全断电，但是串行接口仍然运作。重新打开电源的部分，写一个0到该位。
10、控制配置2寄存器 此配置寄存器是一个8位读/写寄存器，用于设置一些ADT7316的操作模式。 C0 C1 在单通道模式下，这些位VDD，内部温度传感器，外部温度传感器，用于转换之间进行选择。默认为VDD。 00= VDD。 01=内部温度传感器。 10=外部温度传感器。 11 =保留。
C2 C3 只写0
C4 单通道和循环赛转换周期之间进行选择。默认值是循环赛。 0=轮循。 1=单声道。
C5 默认条件是在所有通道上平均每测量16次。该位禁用此平均。受影响的渠道是温度和VDD。 0=启用平均。 1 =禁用平均。
C6 在串行时钟SMBus超时把对时钟的脉冲宽度为25毫秒的限制。确保在主SCL故障不锁定了SDA线。 SMBus超时。 0=禁用。 1=使能SMBus超时。
C7 软件复位。设置此位为1导致软件复位。所有寄存器和DAC输出将重置为其默认设置。
11、控制配置3寄存器 C0 此配置寄存器是一个8位读/写寄存器，用于设置一些ADT7316的操作模式。 快速和正常的ADC转换速度之间选择所有三个监管渠道。 0= ADC时钟在1.4千赫。 1= ADC时钟在22.5千赫。 D +和D-模拟滤波器被禁用。
C1 在ADT7316和ADT7317，此位8位和热电压输出功能，10位DAC输出分辨率之间进行选择。默认设置为8位。该
