led高低电平点亮方式
LED亮度调节程序
LED一般是恒流点亮的，如何改变LED的亮度呢？答案就是PWM控制。
在一定的频率的方波中，调整高电平和低电平的占空比，即可实现。
比如我们用低电平点亮一个LED灯，我们假设把一个频率周期分为10个时间等份，如果方波中的高低电平占空比是9：1，这是就是一个比较暗的亮度，如果方波中高低电平占空比是10：0，这时，全部是高电平，灯是灭的。
如果占空比是5：5，就是一个中间亮度，如果高低比是1：9，是一个比较亮的亮度，如果高低是0：10，这时全部是低电平，就是最亮的。
下面来分析我的程序，在这个程序中，我们将定时器0溢出定为1/1000秒。
每10次脉冲输出一个100HZ频率。
这每10次脉冲再用来控制高低电平的10个比值。
这样，在每个1/100秒的方波周期中，我们都可以改变方波的输出占空比，从而控制LED灯的10个级别的亮度。
为什么输出方波的频率要100HZ这么高？因为如果频率太低，人眼就会看到闪烁感觉。
一般起码要在60HZ以上才感觉好点，100HZ就基本上看不到闪烁，只能看到亮度的变化了。
下面请看程序，程序中有比较多的注释：//―――――――――――――――――――――――#define uchar unsigned char //定义一下方便使用#define uint unsigned int#include <reg52.h> //包括一个52标准内核的头文件sbit P10 = P1^0; //要控制的LED灯uchar scale;//用于保存占空比的输出0的时间份额,总共10份void main(void) // 主程序{uint n;TMOD=0x01; //定时器T0工作在16位模式TH0=(65536-1000)/256; //赋T0的高8位初值TL0=(65536-1000)%256; //赋T0的低8位初值TR0=1; //启动定时器ET0=1; //打开定时器0中断EA=1; //打开总中断while(1) //程序循环{ ;//主程序在这里就不断自循环，实际应用中，这里是做主要工作for(n=0;n<50000;n++); //每过一会儿就自动加一个档次的亮度scale++;if(scale==10)scale=0;}}//1/1000秒定时器2中断timer0() interrupt 1{static uchar t; //tt用来保存当前时间在一秒中的比例位置TH0=(65536-1000)/256; //赋T0的高8位初值TL0=(65536-1000)%256; //赋T0的低8位初值t++;if(tt==10) //每1/100秒整开始输出低电平{t=0;if(scale!=0) //这里加这一句是为了消除灭灯状态产生的鬼影P10=0;}if(scale==t) //按照当前占空比切换输出高电平P10=1;}//――――――――――――――――――在主程序中，每延时一段时间，就自动换一个占空比，以使亮度自动变化，方便观察。
LED点灯实验报告
LED 点灯实验报告华中科技大学电信提高班1101一．实验目的：设计多种方案点亮DE2开发板上的LED灯，熟悉使用DE2开发板。
二．方案设计：方案一：设计一个计数器，通过计数器输出十进制数值的奇偶性来控制LED灯的亮与暗Step1：设计一个计数规律为4-5-6-7-8-9-4-5-6-7-8-9-4....的计数器1. 设计分频电路该电路的作用是把一个频率为50MHz的电源分频为1Hz的电源。
该设计电路我在quartus 上，采用verilog HDL语言实现。
源代码如下截图：说明：分频器的源代码截图然后将这段代码生成一个元件，如下图，其中有一个50MHz的输入端口，有一个1Hz的输出端口。
说明：生成的分频器元件说明：In：输入脉冲频率（50MHZ）Out：输出脉冲频率（1HZ）2.设计计数电路计数电路通过芯片74191实现，由于在计数器到9时重新由4开始计数，因此在QDQCQBQA 输出为1010的时候，反馈给74191的载入端子，使其重新载入DCBA=0100，开始计数。
在quartus上设计的电路如下图，其中Lab05元件为七段显示译码器件，用于接入发光二极管，从而比较直观地验证结果。
（4-9计数，译码电路）（电路引脚分配截图）该电路点亮LED灯的方法是：十进制计数输出为奇数是，LED灯亮，输出为偶数时，LED 灯灭，电路在DE2开发板实现的结果录像在附件中。
方案二：模仿交通灯的设计，控制红色和绿色的LED灯的亮与灭该方案是通过一盏红色LED灯和绿色LED灯来简易地模仿交通灯的设计，其基本原理是：在一定时间内显示红灯，然后开始倒计时，过了一定时间后，就显示一段时间的绿灯，再倒计时，然后重新显示红灯。
在这个实验中我简化了交通灯的模型，红灯和绿灯的倒计时间一样，都设定为8秒，即计时器显示为8-7-6-5-4-3-2-1-8-7-6-5-4-3-2-1......于是，应该先做一个模八的倒计时计数器，这个功能我通过芯片74191完成。
LED数码管使用详解
LED数码管使用详解LED数码管是一种常见的显示设备，它由七个发光二极管组成，可以显示数字、字母和一些特殊字符。
LED数码管广泛应用于计时器、计数器、电子钟表和计算器等电子设备中。
本文将详细介绍LED数码管的原理、工作方式和常见的使用场景。
一、LED数码管的原理七段数码管是将七个LED灯组成的，分别用a、b、c、d、e、f、g七个字母来表示。
每个字母对应一个段，不同的段可以通过控制对应的引脚（PIN）的高低电平来点亮或关闭。
通过控制这些引脚的电平，可以显示出不同的数字、字母和部分特殊字符。
二、LED数码管的工作方式LED数码管的工作方式是通过控制各个LED灯的点亮与否来显示相应的字符。
七段数码管通常由一个共阳极或共阴极的七段式数字表示器组成。
共阳极的意思是所有LED的阳极（长脚）都连接在一起，共用一个电压。
共阴极的意思是所有LED的阴极（短脚）都连接在一起，共用一个地。
当需要显示一些数字时，通过给相应的管脚（a到g）施加适当的高电平或低电平来点亮或关闭对应的LED灯。
例如，如果需要显示数字1，就只需要将a和b两个管脚连接到高电平，其余的管脚连接到低电平。
这样，数码管的a和b段就会点亮，显示出数字1的形状。
三、LED数码管的使用场景1.电子钟表：LED数码管由于其数字显示效果清晰、易读，被广泛应用于电子钟表或数码时钟中。
2.计时器和计数器：在需要进行计时和计数的场景中，如比赛计时、倒计时器等，LED数码管可以方便地显示时间或计数值。
3.温度显示器：LED数码管可以用于温度测量设备中，通过控制不同的管脚电平来显示温度值。
4.电子秤和电子计量器：在商店或实验室中，LED数码管可用于显示测量的重量或数量。
5.电子计算器：LED数码管常用于简单的电子计算器中，用于显示计算结果或输入的数字。
6.电子设备调试：在电子设备的调试过程中，可以使用LED数码管来显示和检查各种信号和状态。
7.数字显示面板：在需要显示数字或字母的面板上，可以使用LED数码管来显示相关信息。
电平指示灯原理
电平指示灯原理
电平指示灯是一种常见的电子元件，用于指示电路、设备或系统中的电平状态。
它通常以不同的颜色（如红色、绿色、黄色等）和亮度表示不同的电平状态。
电平指示灯的原理是基于发光二极管（LED）的工作原理。
LED是一种半导体器件，能够将电能转化为可见光。
在LED 中，有两个区域，即P区和N区。
当LED正极连接到正电压，负极连接到负电压时，电流从P区流向N区，产生光线。
根
据电流的大小和方向，LED的发光亮度和颜色会发生变化。
为了将LED用作电平指示灯，通常需要在电路中加入电阻来
限制电流的流过。
该电阻的阻值可以根据LED和电源的特性
来选择，以确保适当的亮度和耐久性。
此外，为了实现不同电平状态的指示，可以使用不同颜色的LED。
例如，红色LED
可能表示低电平，绿色LED可能表示高电平，黄色LED可能
表示中间电平。
当电路中的电平发生变化时，电平指示灯的亮度和颜色也会随之改变。
通过观察电平指示灯的状态，用户可以迅速了解电路或设备的工作状态。
这对于故障排除、调试和正确操作电路非常有帮助。
总之，电平指示灯利用LED的发光特性，通过控制电流的大
小和方向，来指示电路、设备或系统中的不同电平状态。
它是一种常见且实用的电子元件，广泛应用于各种电路和设备中。
单片机控制led灯点亮原理
单片机控制led灯点亮原理单片机控制LED灯点亮原理：LED（Light Emitting Diode）是一种化学特性非常稳定，发光效率较高的半导体器件。
而单片机则是一种数字电路系统，具有处理器、内存、输入输出等功能。
在这样的基础上，我们可以很容易地利用单片机控制LED灯的点亮。
步骤：1. 准备工作：选择合适的单片机芯片、开发板和电路元件。
将电路元件进行布线连接，准备编写程序和烧录到单片机设备中。
2. 了解LED工作原理：LED 的灯香大致分为正极和负极，通电之后，电子会沿着半导体通道运动，此时会放出一种能量，这种能量就是光。
3. 控制流程：编写单片机程序，利用单片机内部的IO口操控电路。
首先需要使IO口的电平输出为高电平，这样就可以提供足够的电压以让LED灯点亮。
4. 将程序烧录到单片机中：通过编程软件将程序烧录到单片机中，这样程序就会自动运行，并且可以控制LED灯的点亮和灭。
5. 测试单片机功能：通过手动控制单片机的IO口电平，可以检测电路和单片机是否正常运行。
如果一切正常，那么LED灯就可以顺利地被控制点亮。
需要注意的是，控制LED灯点亮并不是只需要上述步骤就可以完成的。
我们还需要加入适当的电阻，限制LED的电流，以防止LED损坏。
此外，还需要在程序中添加控制语句，实现闪烁、呼吸等效果。
除此之外，由于不同的单片机芯片和开发板的差异，控制LED灯点亮的具体实现方法也有所不同。
总而言之，单片机控制LED灯点亮是一种基础的数字电路系统应用。
通过学习上述步骤，掌握基础的控制流程，可以更深入地了解数字电路的工作原理和实现方法，并且为日后的数字电路应用打下基础。

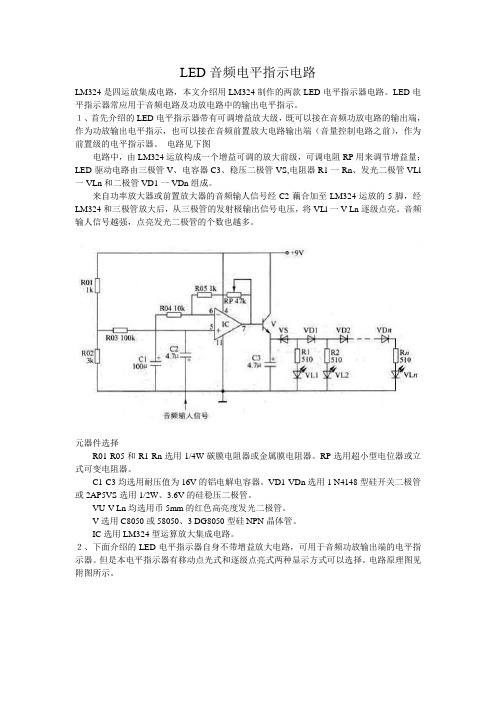

LED音频电平指示电路
LED音频电平指示电路LM324是四运放集成电路，本文介绍用LM324制作的两款LED电平指示器电路。
LED电平指示器常应用于音频电路及功放电路中的输出电平指示。
１、首先介绍的LED电平指示器带有可调增益放大级，既可以接在音频功放电路的输出端，作为功放输出电平指示，也可以接在音频前置放大电路输出端（音量控制电路之前），作为前置级的电平指示器。
电路见下图电路中，由LM324运放构成一个增益可调的放大前级，可调电阻RP用来调节增益量；LED驱动电路由三极管V、电容器C3、稳压二极管VS,电阻器R1一Rn、发光二极管VLl 一VLn和二极管VD1一VDn组成。
来自功率放大器或前置放大器的音频输人信号经C2藕合加至LM324运放的5脚，经LM324和三极管放大后，从三极管的发射极输出信号电压，将VLl一V Ln逐级点亮。
音频输人信号越强，点亮发光二极管的个数也越多。
元器件选择R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。
RP选用超小型电位器或立式可变电阻器。
C1-C3均选用耐压值为16V的铝电解电容器。
VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。
VU-V Ln均选用币5mm的红色高亮度发光二极管。
V选用C8050或58050、3 DG8050型硅NPN晶体管。
IC选用LM324型运算放大集成电路。
２、下面介绍的LED电平指示器自身不带增益放大电路，可用于音频功放输出端的电平指示器。
但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。
电路原理图见附图所示。
当输入音频信号电平小于0.7 V时，Nl输出高电平，将VLI点亮；当输入信号电平在0.7-1.4V之间时，N2输出高电平，一方面使V L2点亮，另一方面通过V D6使N1的反相输人端变为高电平，使N1输出低电平，VLI熄灭。
同理，若输入信号电平变高，则VL1和V L4将会分别点亮，呈移动点光式的显示。
数码管控制原理
数码管控制原理
数码管是一种常见的数字显示器件，常用于电子设备中显示数字。
其控制原理是通过控制不同的LED管亮灭来显示不同的
数字。
下面将介绍数码管的基本控制原理。
数码管一般由七段LED管组成，每个段由一个LED管构成，
分别为a、b、c、d、e、f、g，还有一个小数点DP。
其中，a
至g分别对应表示数字0到9的七段LED管，根据不同的数
字需要，通过控制对应的LED管亮灭，就可以实现数字的显示。
数码管的控制原理是通过设置输入信号的高低电平来控制
LED管的亮灭状态。
通过二进制编码方式控制LED灯的亮灭，即给每个段分配一个二进制编码，通过控制不同编码的高低电平，使得对应段的LED管亮或灭。
例如，要显示数字1，则需要点亮b、c段，此时对应的控制
字码为0b00110000，其中高电平表示LED亮，低电平表示LED灭。
通过控制对应的段码信号，就可以控制数码管显示
相应的数字。
为了实现多个数码管同时显示不同的数字，需要使用译码器。
译码器可以将输入的二进制代码转换成数码管对应的段码信号。
通过在不同的段上施加高电平来实现对应的LED灯点亮，从
而显示不同的数字。
综上所述，数码管的控制原理是通过二进制编码和译码器，将
输入信号转换成对应的段码信号，从而控制数码管显示不同的数字。
放大器做高电平驱动和低电平驱动发光二极管
1.放大器做高电平驱动和低电平驱动发光二极管。
电源用的五伏直流电，运放是lm324，取来不同阻值的限流电阻。
高电平驱动：限流电阻330 1k 3k二极管亮度亮亮微亮低电平驱动：限流电阻330 1k 3k二极管亮度亮亮亮一般二极管的正向压降为1.7V左右，运放输出高电平的值为4.4v，高电平驱动的时候限流电阻3k时发光二极管微量，则算出电流为（4.4-1.7）/3k=1mA,发光二极管的发光电流只要大于1mA就行了，之所以低电平驱动3k时还亮，是因为运放输出低电平是0v左右，所以在3k的时候二极管的电流还是大于1mA的。
2．研究基本放大电路的共模输出实验电路：电源用+5,-5V双电源供电，R1=R3=10K ,R2=R4=100K, 输入为Vp-p=2.2V的正弦波，测得输出波形为-3通过计算AC可达2×10后来我换掉R4,用了一个91k电阻和50k电位器，通过调节电位器的阻值，可以将输出波形调到如下水平算出AC=0.00018输出波形中有好多茅刺，那就是噪声。
通过调节R4阻值我想是应该能将输出调成0的，但是无论我怎么调都不能将输出调至很好，我想是因为实验室的电位器是五十千欧，调节电位器的阻值的精度就不能达到很小，所以只要稍微一调就会偏离最理想的状态。
3.为什么在共模信号输入差分放大电路的时候，改变其输入信号的频率（幅度不变），输出信号幅度会发生变化。
在差分电路中没有用到电容和电感这类电抗元件，按道理是不会产生上述情况的，但是我们应该考虑到放大器内部可能具有此类电抗元件如管子的级间电容，分布电容，耦合电容，射级旁路电容等。
使得放大器对不同频率信号的放大倍数和相移不尽相同。
单片机led点阵原理
单片机led点阵原理
LED点阵是由多个LED（发光二极管）组成的矩阵，通过控制每个LED的亮灭来形成不同的图案或字母。
单片机通过GPIO（通用输入输出口）来控制LED点阵。
在点阵中，每个LED需要一个IO口来控制，因此，通过GPIO的高低电平来控制LED的亮灭。
具体来说，点阵中的每一列都与一个IO口相连，而每一行则通过LED与IO口相连。
当单片机向特定的IO口输出高电平时，对应的列会被选中，同时，根据需要亮起的LED位置，单片机将特定的IO口设置为低电平，这样就可以点亮LED。
通过不断改变选中的列和行，可以在点阵上显示不同的图案或字母。
为了实现更高级的显示效果，通常还需要在单片机中使用算法来动态刷新点阵显示内容。
这样，就可以通过迅速刷新点阵的各个位置，以人眼无法察觉的速度来显示复杂的图案或动画效果。
总结起来，单片机LED点阵是通过控制IO口的高低电平来点亮LED，从而形成各种图案、字母或动画效果。
通过算法的配合，可以实现更丰富的显示效果。
3、高低电平的LED灯
Arduino 入门之高低电平的LED灯
主要元件介绍
高低电平的LED灯原理图
Led灯有两种连线方法：当led灯的阳极通过限流电阻于板子上的数字I/O口相连，数字
口输出高电平时，led导通，发光二极管发出亮光；数字口输出低电平时，led截止，发光
二极管熄灭。
上一讲中就是用这种连线方法，我们使用的是引脚5作为电平输出，引脚5
高电平时灯亮。
具体原理如下所示：
接下来，我们修改一下原理示意图，改为低电平时灯亮，当led灯的阴极于板子上的数
字I/O口相连时，数字口输出高电平，led截止，发光二极管熄灭；数字口输出低电平，led灯导通，发光二极管点亮：
这次就不附上搭建图和程序代码了，自己看完去捣鼓一下吧。
