imax_B6充电器说明书中文翻译完美打印版
B6充电器
IMax B6 多功能智能充***现货供应*支持批发***产品资料:*输入电压:直流12V-16V或交流220V转直流12V/5A开关电源适配器*充电电流:0.1-5A,步进0.1A*放电电流:0.1-1A,步进0.1A*可充Nicd/NiMH电池节数:1-15节*可充Li-Ion -Po -Fe电池节数:1-6节*可充Lead-acid(Pb)电池节数:2-20V*具备温度测量功能,随时监测电池温度。
客户需自行选购数字温度传感器组件。
*高精度平衡充功能(2-6节)*散热方式:金属外壳散热*显示:16X2字符型LCD显示屏*重量:580克*外形尺寸:133X87X33mm*包装:出厂彩盒包装，需铝箱包装者请加价另购。
此售价不含12V 5A电源适配器，有需要者请另购。
产品特性优化的操作软件当充电或者放电时，B6会自动控制馈电电流。
特别是对锂电池，它能够阻止因使用者的失误而充电过量甚至引起爆炸。
或在错误连接时自动断开电路并提供必要的报警。
这款产品的所有程序靠双向连接和通讯来控制，达到最安全状态，一般不会出现问题。
所有的一切设定都可以通过设臵软件来实现!内臵独立的锂电池平衡器B6内臵单片电池电压平衡器，因此在充锂电时，不再需要连接外臵的平衡器以实现平衡充电。
单块电池平衡放电在锂电池组在放电的过程中，B6也能够单独监控和平衡每一个电池，如果哪一个电池的电压不正常，错误的信息将会提示并自动中止操作!能适用各种锂电池B6能适用于各种锂电池，如Lilo,LiPo和最新型的LiFe系列电池。
因为化学特性的不同.你能选择他们中的任何一种。
锂电池的“快充”和“储存”模式给锂电池充电有不同的目的，“快速”充电能减少充电时间，“储存”模式能控制电池的终止电压，以便能长时间存放，并保护电池的使用寿命。
最大化安全三角压降感应:一种自动充电电流关闭程序，其工作原理是三角压降:在电池电压上升至最高点而开始回降时，将充电电流关闭直至完成充电。
B6AC平衡充电器中文说明书

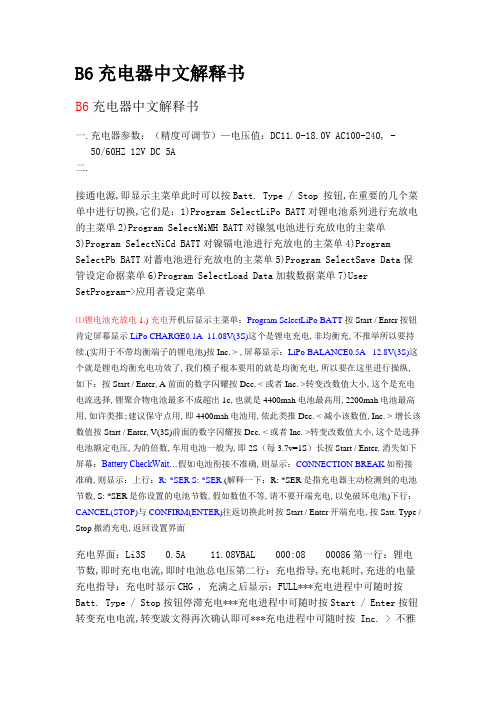

B6充电器中文解释书B6充电器中文解释书一.充电器参数：（精度可调节）—电压值：DC11.0-18.0V AC100-240, -50/60HZ 12V DC 5A二.接通电源,即显示主菜单此时可以按Batt. Type / Stop 按钮,在重要的几个菜单中进行切换,它们是：1)Program SelectLiPo BATT对锂电池系列进行充放电的主菜单2)Program SelectMiMH BATT对镍氢电池进行充放电的主菜单3)Program SelectNiCd BATT对镍镉电池进行充放电的主菜单4)Program SelectPb BATT对蓄电池进行充放电的主菜单5)Program SelectSave Data保管设定命据菜单6)Program SelectLoad Data加载数据菜单7)User SetProgram->应用者设定菜单⑴锂电池充放电1.) 充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮肯定屏幕显示LiPo CHARGE0.1A 11.08V(3S)这个是锂电充电,非均衡充,不推举所以要持续.(实用于不带均衡端子的锂电池)按Inc. > ,屏幕显示：LiPo BALANCE0.5A 12.8V(3S)这个就是锂电均衡充电功效了,我们模子根本要用的就是均衡充电,所以要在这里进行操纵,如下：按Start / Enter,A前面的数字闪耀按Dec. < 或者 Inc. >转变改数值大小,这个是充电电流选择,锂聚合物电池最多不成超出1c,也就是4400mah电池最高用,2200mah电池最高用,如许类推;建议保守点用,即4400mah电池用,依此类推Dec. < 减小该数值,Inc. > 增长该数值按Start / Enter,V(3S)前面的数字闪耀按Dec. < 或者 Inc. >转变改数值大小,这个是选择电池额定电压,为的倍数,车用电池一般为,即2S（每3.7v=1S）长按Start / Enter,消失如下屏幕：Battery CheckWait…假如电池衔接不准确,则显示：CONNECTION BREAK如衔接准确,则显示：上行：R: *SER S: *SER (解释一下：R: *SER是指充电器主动检测到的电池节数,S: *SER是你设置的电池节数,假如数值不等,请不要开端充电,以免破坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)往返切换此时按Start / Enter开端充电,按Satt. Type / Stop撤消充电,返回设置界面充电界面：Li3S 0.5A 11.08VBAL 000:08 00086第一行：锂电节数,即时充电电流,即时电池总电压第二行：充电指导,充电耗时,充进的电量充电指导：充电时显示CHG , 充满之后显示：FULL***充电进程中可随时按Batt. Type / Stop按钮停滞充电***充电进程中可随时按Start / Enter按钮转变充电电流,转变跋文得再次确认即可***充电进程中可随时按 Inc. > 不雅看各节电池单独电压***充电进程中可随时按 Dec. < 不雅看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中持续按Inc. > ,屏幕显示如下界面：LiPo DISCHARGE0.1A 12.8V(3S)按Start / Enter,选择\放电功效,操纵办法跟充电一样,设置好放电电流和放电截至电压即可,电压为3的倍数级增减,7.4v锂电请设为6.0V(2S)***留意：必须同时接上放电接头以及均衡充电接头,方可进行对锂电的充放***填补：LiPoCHARGE / LiPo FAST CHG具体感化,实用于不带均衡端子的锂聚合物电池充电/锂聚合物快速充电,对于有均衡端的电池不建议应用.因为锂电电芯有明白的电压限制,所所以请求应用均衡充电器进行电压均衡充电,以防止某片电压偏低而导致另一片电压过高而消失安全情形***LiPo STORAGE功效是用于保管锂电,假如锂电长期不应用,请将锂电充满电后,应用这个功效,将电压放至锂电的长期保管电压即可,应用办法与充电办法相同,只是放电电流最大只有1Ab⑵镍氢电池充放电1.）充电主菜单时按Batt. Type / Stop选择到：PROGRAM SELECTNiMH BATT这个就是镍氢电池充电模式,按Start / Enter,显示：NiMH CHARGE ManCURRENT *.*A按Start / Enter,A前面的数字闪耀按Dec. < 或者 Inc. >转变改数值大小,这个是充电电流选择,一般以为1C～的电流进行充电对电池会比较好.*** 转变强迫充电电流与主动充电电流掌握NiMH CHARGE ManCURRENT *.*A在这个开端前的充电电流选择界面,B6默认是手动充电电流即后面是 Man字样,在该种充电方法下,充电器会按照你所设置的充电电流进行充电,即强迫应用你所设置的充电电流,如许并不是功德,是以B6亦可以转变成主动充电电流掌握.转变办法：在选择充电电流界面：NiMH CHARGE ManCURRENT *.*A按Start / Enter按钮,则充电电流数值闪耀,此时同时按下Dec.<与 Inc.>两个按钮秒,则转换为主动充电电流掌握,屏幕显示转变成：NiMH CHARGE AutCUR LIMIT *.*A*.*数值为闪耀状况,此时转变该数值,则是充电时的峰值电流,可以懂得为最高充电电流限制,充电器会主动掌握充电电流,但是不会超出你所设置的数值设置好充电电流之后长按Start / Enter,显示：Battery CheckWait…如电池和衔接正常则显示：NiMH *.*A *.*VCHG ***.** *****显示内容与上述锂电一样,充满后显示内容与锂电相同,有FULL字眼即为充满***充电进程中可随时按Batt. Type / Stop按钮停滞充电***充电进程中壳随时按Start / Enter按钮转变充电电流,转变跋文得再次确认即可***充电进程中可随时按 Dec. < 或者 Inc. > 不雅看各设定参数2.）放电选择NiMH DISCHARGE功效,界面：NiMH DISCHARGE*.*A *.*V操纵办法跟充电一样,设置好放电电流和放电截至电压即可,镍氢电放电截至电压设置为节,也就是电池请设置为⑶镍镉电池充放电同镍氢电池充放电相同⑷蓄电池充放电同镍氢电池充放电相同⑸充电器设置作为通俗玩家,一般的设置建议不要理会,例如锂电检测电压.镍氢以及镍镉.Waste Time等,让它是默认即可在：USER SETPROGRAM->界面下按Start / Enter按钮LiPoV.Type *.*V设置锂电电压,依据现实转变,可选,,USB/Temp SelectTemp Cut-Off 80C过热呵护或者应用USB线进行检测此选项为后期进级功效,暂不配温度探测器,不配USB线以及光盘Safety TimerON 120min这个是充电主动割断时光,默认是开,充电开端后120分钟即割断,建议设为关,或者依据充电时光转变数值大小：Capacity Cut-OffON 5000mAh充电容量限制,就是说一旦冲进了这里的这个数值的容量,充电就会停滞,可以防止过充,不过要依据现实设置为适合的数值,不然可能冲不满电池.例如5000mAh 的电池,可以设置为6000mAh才割断,因为这个是充电器所释放出来的电量,不是电池冲进去的电量,有部分因为发烧或者其他内部消费而损掉了而没有真正冲到电池里面,应用快冲的话爽性将改数值设置为电池容量的倍假如以为不须要,可以设为OFF,则没有充电容量限制了⑹保管数据/加载数据1.) 保管数据每次开机,充电器都邑加载前次加载的数据,新机一般是[01]号数据,每次充电时都要从新设置充电电流啊电压等等,十分不便利,所以须要设置好一个经常应用的数据,保管起来,或者设置多组经常应用数据,须如果直接加载就可以了在保管数据界面：PROGRAM SELECTSAVE DATA按Start / Enter按钮,即显示：SAVE [01] *****.*V ****mAh个中01为闪耀,即如今所应用的模式序号,可以按Dec.<或者Inc.>转变想要转变的模式序号按Start / Enter,则右上角显示闪耀,可以按Dec.<或者Inc.>转变电池类型,转变了电池类型之后长按Start / Enter然后转变通例的电流与电压等设置,然后长按Start / Enter即可保管数据,显示界面：SAVE…然撤退退却出到主界面***个中NiMh / NiCd模式里面有个：NiMH CYCLEDCHG>CHG 1该设置是放电与充电之间的轮回充放设置,用于对新电池或者长期放置的锂电进行激活,建议设置为：NiMH CYCLEDCHG>CHG 3即先放电,然落后行充电,轮回3次,最后一次完成之后即可应用了.2.) 加载数据在加载数据界面：PROGRAM SELECTLOAD DATA按Start / Enter按钮,即显示：LOAD[01] *****.*V ****mAh个中01数字闪耀按Dec. <或者Inc. > 按钮选择到所须要的数据序号,然后长按Start / Enter,消失界面：Load...成功加载数据后将会退回主界面：PROGRAM SELECTLi** BATT。
B6充电器说明
型号：使用手册（使用前请仔细阅读以下说明）锂电池组LCD平衡充放电器中文说明书一.充电器参数：—电压值：DC11.0-16.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器—最大充电功率：50W１—最大放电功率：5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V二.按键功能Batt. Type / Stop按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc. < Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start / Enter按钮：开始以及确定按钮。
三.操作说明接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：1)Program SelectLiPo Batt对锂电池系列进行充放电的主菜单2)Program SelectMiMH Batt对镍氢电池进行充放电的主菜单3)Program SelectNiCd Batt对镍镉电池进行充放电的主菜单4)Program SelectPb Batt对蓄电池进行充放电的主菜单5)Program SelectSave Data保存设定数据菜单6)Program SelectLoad Data加载数据菜单7)User SetProgram->使用者设定菜单⑴锂电池充放电1.) 充电开机后显示主菜单：Program SelectLiPo Batt按Start / Enter按钮确定屏幕显示２*.*A *.*V(*S)这个是锂电充电，非平衡充.(适用于不带平衡端子的锂电池)按Inc. > ，屏幕显示：LiPo Balance*.*A *.*V(*S)这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：Connection Break如连接正确，则显示：上行：R: *Ser S: *Ser (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：Cancel(Stop)与Confirm(Enter)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面充电界面：Li*S *.*A *.**VBAL ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量充电指示：充电时显示BAL , 充满之后显示：FULL***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中可随时按 Dec. > 观看各节电池单独电压***充电过程中可随时按 Inc. < 观看各设定参数３在对锂电池系列进行充放电的主菜单中继续按Inc. > ，屏幕显示如下界面：LiPo Discharge*.*A *.*V(*S)按Start / Enter，选择\放电功能，操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4V 锂电请设为6.0V(2S)***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放***补充：LiPo Charge / LiPo Fast CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。
B6充电器使用说明
B6充电器使用说明B6充电器中文说明书 B6充电器中文说明书一.充电器参数：—电压值：DC11.0-18.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器—最大充电功率：50W —最大放电功率：5W—充电电流值：0.1-5.0A —放电电流值：0.1-1.0A—单个电池的电流：300mah/cell —镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V二.按键功能Batt. Type / Stop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc. < Status > 按钮：减小以及增加按钮，设臵各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start / Enter 按钮：开始以及确定按钮。
三.操作说明接通电源，即显示主菜单此时可以按Batt.Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：1)Program Select LiPo BATT 对锂电池系列进行充放电的主菜单2)Program Select MiMH BATT 对镍氢电池进行充放电的主菜单3)Program Select NiCd BATT 对镍镉电池进行充放电的主菜单4)Program Select Pb BATT 对蓄电池进行充放电的主菜单5)Program Select Save Data 保存设定数据菜单6)Program Select Load Data 加载数据菜单7)User Set Program-> 使用者设定菜单⑴锂电池充放电1.) 充电开机后显示主菜单： Program Select LiPo BATT 按Start / Enter按钮确定屏幕显示 LiPo CHARGE *.*A *.*V(*S) 这个是锂电充电，非平衡充，不推荐所以要继续.(适用于不带平衡端子的锂电池) 按Inc. > ，屏幕显示： LiPo BALANCE *.*A *.*V(*S) 这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推 Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕： Battery Check Wait…如果电池连接不正确，则显示： CONNECTION BREAK 如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER 是你设臵的电池节数，如果数值不等，请不要开始充电，以免损坏电池) 下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设臵界面充电界面： Li*S *.*A *.**V CHG ***:** ***** 第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量充电指示：充电时显示CHG , 充满之后显示：FULL ***充电过程中可随时按Batt. Type / Stop按钮停止充电 ***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可 ***充电过程中可随时按 Inc. > 观看各节电池单独电压 ***充电过程中可随时按 Dec. < 观看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中继续按Inc. > ，屏幕显示如下界面： LiPo DISCHARGE *.*A *.*V(*S) 按Start / Enter，选择\放电功能，操作方法跟充电一样，设臵好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放***补充：LiPoCHARGE / LiPo FAST CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。
B6航模充电器中文操作说明
B6充电器中文说明书一.充电器参数：—电压值：DC11.0-18.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器—最大充电功率：50W—最大放电功率：5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V二.按键功能Batt. Type / Stop按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start / Enter按钮：开始以及确定按钮。
三.操作说明接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：1)Program SelectLiPo BATT对锂电池系列进行充放电的主菜单2)Program SelectMiMH BATT对镍氢电池进行充放电的主菜单3)Program SelectNiCd BATT对镍镉电池进行充放电的主菜单4)Program SelectPb BATT对蓄电池进行充放电的主菜单5)Program SelectSave Data保存设定数据菜单6)Program SelectLoad Data加载数据菜单7)User SetProgram->使用者设定菜单⑴锂电池充放电1.) 充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续.(适用于不带平衡端子的锂电池)按Inc. > ，屏幕显示：LiPo BALANCE*.*A *.*V(*S)这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池) 下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面充电界面：Li*S *.*A *.**VCHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量充电指示：充电时显示CHG , 充满之后显示：FULL***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按 Inc. > 观看各节电池单独电压***充电过程中可随时按 Dec. < 观看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中继续按Inc. > ，屏幕显示如下界面：LiPo DISCHARGE*.*A *.*V(*S)按Start / Enter，选择\放电功能，操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放***补充：LiPoCHARGE / LiPo FAST CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。
B6AC平衡充电器中文说明书
B6充电器中文说明书之蔡仲巾千创作B6充电器中文说明书一.充电器参数：（精度可调节）—电压值：DC11.0-18.0V AC100-240, -50/60HZ 12V DC 5A二.接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：1)Program SelectLiPo BATT对锂电池系列进行充放电的主菜单2)Program SelectMiMH BATT对镍氢电池进行充放电的主菜单3)Program SelectNiCd BATT对镍镉电池进行充放电的主菜单4)Program SelectPb BATT对蓄电池进行充放电的主菜单5)Program SelectSave Data保管设定数据菜单6)Program SelectLoad Data加载数据菜单7)User SetProgram->使用者设定菜单⑴锂电池充放电1.) 充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE0.1A 11.08V(3S)这个是锂电充电，非平衡充，不推荐所以要继续.(适用于不带平衡端子的锂电池)按Inc. > ，屏幕显示：LiPoBALANCE0.5A 12.8V(3S)这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操纵，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不成超出1c，也就是4400mah电池最高用，2200mah电池最高用，这样类推；建议守旧点用，即4400mah电池用，依此类推Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(3S)前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是选择电池额定电压，为的倍数，车用电池一般为，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面充电界面：Li3S 0.5A 11.08VBAL 000:08 00086第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量充电指示：充电时显示CHG , 充满之后显示：FULL***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中可随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按 Inc. > 观看各节电池单独电压***充电过程中可随时按 Dec. < 观看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中继续按Inc. > ，屏幕显示如下界面：LiPo DISCHARGE0.1A 12.8V(3S)按Start / Enter，选择\放电功能，操纵方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放***弥补：LiPoCHARGE / LiPo FAST CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。
B6充电器详细使用说明
B6充电器详细使用说明
使用B6充电器前，首先确保待充电电池或电池包的电压、容量和类型符合充电器的规格要求。
然后将电池或电池包连接到充电器，确保连接稳固。
在B6充电器上，有一个液晶显示屏，显示当前充电电池的电压、电流、容量等信息。
通过触摸按键，可以对充电器的参数进行设置和调整。
在进行充电设置之前，先按下电源按钮，使充电器进入待机状态。
然后按下减号或加号按键，选择想要设置的充电参数。
根据需要，可以设置电压、电流、充电时间等。
在充电过程中，可以通过触摸按键进行实时监控和调整。
如需暂停充电或停止充电，可以按下暂停/恢复按钮或停止按钮。
在充电器的液晶显示屏上，可以查看充电进度和电池信息。
当充电完成时，会有相应的提示。
此外，B6充电器还支持电脑连接和固件升级。
通过USB接口，可以将充电器连接到电脑上，并使用相关软件进行操作和设置。
需要注意的是，使用B6充电器时，要确保在安全环境下操作，并遵循使用说明。
不要将充电器暴露在高温或潮湿的环境中，避免发生火灾或电击等危险。
总之，B6充电器是一款功能强大且安全可靠的充电器，适用于各类电池和电池包的充电需求。
通过合理设置和操作，可以高效地完成充电任务，并保护电池和设备的安全。
B6充电器说明书
B6充电器说明书转载自YST 充电器参数：—电压值：DC11.0-18.0V AC100-240, -50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V—重量：580g—尺寸：133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～18v，电流要求5A以上，官方要求最低12v5a***不要问12v10a会不会烧坏充电器，答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插（公）线接到充电器右侧的母蕉插里面（红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母）插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。
举例图：冲接受电：B6的使用方法按键功能Batt. TypeStop按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；StartEnter按钮：开始以及确定按钮。
接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram->使用者设定菜单1. 锂电1.) 充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续按Inc. > ，屏幕显示：LiPo BALANCE*.*A *.*V(*S)这个就是传说中的锂电平衡充电功能了，我们要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER(说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Batt. Type / Stop取消充电，返回设置界面充电界面：Li*S *.*A *.**VCHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量数充满之后显示：FULL（后面还有一串英文以及数字）***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按Inc. > 观看各节电池单独电压***充电过程中可随时按Dec. < 观看各设定参数2.）放电选择LiPo DISCHARGE功能，界面：LiPo DISCHARGE*.*A *.*V(*S)操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)***注意：现在IMAX对旗下的B5进行了一定的改造，以前B5的平衡充是将电池平衡充接头接上去就可以平衡充电，现在新版B5以及B6，都必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放（如图所示）***补充一点：LiPoCHARGE / LiPo FAST CHG不知道具体作用，按照字面意思是锂聚合物电池充电/锂聚合物快速充电，因为都不知道与平衡充电有什么联系，所以不建议使用。
B6平衡充电器使用说明
一.充电器参数：—电压值：DC11.0-18.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器—最大充电功率：50W—最大放电功率：5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V二.按键功能Batt. Type / Stop按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start / Enter按钮：开始以及确定按钮。
三.操作说明接通电源，即显示主菜单此时可以按Batt. Type / Stop按钮，在主要的几个菜单中进行切换，它们是：1)Program Select LiPo BATT对锂电池系列进行充放电的主菜单2)Program Select MiMH BATT对镍氢电池进行充放电的主菜单3)Program Select NiCd BATT对镍镉电池进行充放电的主菜单4)Program Select Pb BATT对蓄电池进行充放电的主菜单5)Program Select Save Data保存设定数据菜单6)Program Select Load Data加载数据菜单7)User Set Program->使用者设定菜单⑴锂电池充放电1.)充电开机后显示主菜单：Program Select LiPo BATT按Start / Enter按钮确定，屏幕显示LiPo CHARGE*.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续.(适用于不带平衡端子的锂电池)按Inc. > ，屏幕显示：LiPo BALANCE *.*A*.*V(*S)这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁，按Dec. < 或者 Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推，Dec. < 减小该数值，Inc. >增加该数值，按Start / Enter，V(*S)前面的数字闪烁，按Dec.< 或者 Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery Check Wait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER(说明一下：R: *SER 是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面充电界面：Li*S *.*A*.**VCHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压，第二行：充电指示，充电耗时，充进的电量，充电指示：充电时显示CHG , 充满之后显示：FULL***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按Inc. >观看各节电池单独电压***充电过程中可随时按 Dec. <观看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中继续按Inc. >，屏幕显示如下界面：LiPo DISCHARGE *.*A *.*V(*S)按Start / Enter，选择\放电功能，操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放***补充：LiPoCHARGE / LiPo FAST CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。
ima B B A充电器中文说明书
(NiCd), )
(NiMh),
(LiPo)
09
1. 2. / 3.
2 4.
3.7V( )
7.4V( )
.
1C
C-Rate?
C Capacity 1
1100mAh
200mA 0.2C
:
,
10
, ,
1100mAh 1C 5
,
. ,
, ,
, ,
,
, .
பைடு நூலகம்
1C
4.1V LiFe
DEC INC
,
17
CHARGING OF LITHIUM BATTERY IN CHARGE MODE
NiMH Sensitivity
D.Peak Default
.
-+
DEC INC Batt type Stop
-+
6
DEC INC
Start ‘>3 seconds’
Enter
B6AC
All specifications and figures are subject to change without notice. Printed in China C 2009
NiMH
NiCd Start/Enter
, Start/Enter
Batttype/Stop
Aut 23
DISCHARGE OF NICD/NIMH BATTERY
1.0A
-+
DEC INC
-+
DEC INC
Batt type Stop
Start Enter ‘>3 seconds’
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 16 锂聚合物平衡充电程序接线图 图中只表明平衡充电时您的电池与B6充电器的连接方式。
警告： 不按图示接线会损坏充电器。 主电池线和平衡线都应在充电前如图所示接好。
警告：
如果使用鳄鱼嘴夹，确保它们不会碰到一起！
警告和安全注意 这些警告和安全尤其重要，请为了最大限度的安全而遵照这些指示；否则充电器与电池可能损坏甚至导致火灾。
当充电器接上电源时，始终要注意它。发现任何异常，立刻停止进程，并查阅操作手册。 保持充电器远离灰尘、潮湿、雨淋、热源、阳光直射以及振动。不要让它跌落。 允许输入电压为11~18V DC 充电器和电池必须放置在隔热、不易燃、绝缘的表面，不要将它放在汽车座位、地毯或类似的地方。保持所有易燃、易挥发物远离操作区域。
确保你知道你冲、放电的电池的种类以使它符合充电器的要求。如果程序设置的不对，充电器和电池会损坏，过冲会导致起火或爆炸。这还不能有效保证防止任何当前的或随后的损坏，因为使用者会错误使用产品或不遵守手册所叙述的步骤。 2 / 16
NiCd/NiMH 电压：1.2V/节 允许的快充电流：1C~2C（取决于电池的性能） 放电终止电压：0.85/节(NiCd)，1.0V/节(NiMH) Li-ion 电压：3.6V/节 最大充电电压：4.1/节 允许的快充电流：1C或更小 最低放电终止电压：2.5V/节或更高 LiPo 电压：3.7V/节 最大充电电压：4.2V/节 允许的快充电流：1C或更小 放电终止电压：3.0V/节或更高 LiFe 电压：3.3V/节 最大充电电压：3.6/节 允许的快充电流：4C或更小 最低放电终止电压：2.0V/节或更高 Pb 电压：2.0V/节 (铅-酸)最大充电电压：2.46/节 允许的快充电流：0.4C或更小 放电终止电压：1.75V/节或更高
为避免充电线之间的短路，请总是先将充电电线插入充电器，再将它连上电池。解除连接时使用相反的顺序。
在同一时间连接的电池包不要超过一个。 绝不要试图充或放以下种类的电池。 ·包含有不同种类电池的电池包（包括不同生产商）。 ·已经充满的或仅轻微放电的电池。 ·非可充电电池（爆炸危险）。 ·一些需要不同充电技术的电池如NiCd、NiMh、LiPo或凝胶状电池(Pb，铅酸)。 ·装备有整体充电回路或保护回路的电池。 ·正安装在设备上或连在其他装置上的电池。 ·生产商没有标明该电池适合于充电器提供的电流。 3 / 16
请在开始充电之前记住以下几点： ·你根据你电池的类型选择了适当的充电程序了吗？ ·你为充、放电设置了适当的电流了吗？ ·你检查了电池的电压了吗？锂电池包可以是串联的或并连的，例如：一个含有两节电池的电池包可以是3.7V（并联）或7.4V（串联）。 ·你检查所有连接都牢靠吗？确保回路任何一点没有时断时续的缝。
充电 在充电过程中，一定量的电能被输入到电池中。充电量是用充电电流乘以时间来计算的。最大许可电流因电池种类和性能而多变，它可以在电池生产商所提供的信息中找到。只有标明可快速充电的电池才允许以高于标准充电电流的等级下充电。 将电池连接到充电器的端口：红为正，黑为负。由于电线以及连接头有不同的电阻，充电器不能测出电池包的电阻，故充电器正确工作不可缺少的要求是充电电线有足够的横截面积，高品质的连接头通常在两端镀金。 从电池生产商提供的手册上参考得到充电方式，推荐的充电电流，充电时间。尤其是锂电池需要严格的遵循生产商提供的充电指导。 尤其要注意锂电池的连接。 不要随意拆解电池包。 请高度重视锂电池可以连成并联和串联。对于并联连接，电池包的总容量用单个电池的容量乘以电池总数量，而电压不变。电压的不均衡会导致起火或爆炸。建议锂电池使用串联充电。
放电 放电的主要目的是清除电池的残余电量，或降低电压到规定值。和充电一样，放电过程也要得到同样的重视。要正确设置放电终止电压以防止深放电。锂电池不可被放电到最低电压以下，否则会导致容量的快速减小或完全失效。通常锂电池不需要放电。为保护电池，请注意锂电池的最低电压。 一些充电电池具有记忆效应。如果仅使用了一部分而非全部就进行充电，在下次使用时它仅会使用这一部分。这就是所说的“记忆效应”。据说NiCd和NiMH电池受记忆效应影响,而NiCd电池有更强的记忆效应。 建议对锂电池进行部分放电而不是完全放电，频繁的完全放电应尽可能的避免。取而代之的可以是经常充电或换用更大容量的电池。电池使用再充电反复10次以上后，将无法使用满额的电量，冲放电循环工序便能够优化电它的容量。 4 / 16
程序流程表 5 / 16
当充电器第一次连接到12V的电池时，它会默认设为典型的使用设置。以下的信息会顺次显示在显示屏上，用户可以在每一屏中修改参数。 如果你需要在程序中修改参数，按“Start/Enter”键使其闪烁，然后用“INC”键或“DEC”键改变数值。按下“Start/Enter”键后数值就会被存储。
这个屏幕显示了锂电池的标称电压。有三种类型的锂电池：LiFe（3.3V）、Lilo（3.6V）以及LiPo（3.7V）。这是非常关键的信息，你必须仔细检查你的电池并保证设置正确。如果与正确值不同的话，充电过程中会发生爆炸。
为避免用户的错误设置，B6会在冲、放电开始之前自动检查锂电池的个数。但对于被深度放电的电池会出错。为预防此错误，可以设置时间让处理器来校核电池的数量，通常15秒便足以正确校核电池数量了。大容量电池的校核时间要延长一些。但是，如果你为小容量电池设定的校核时间过长，错误的电池数量所决定的时间限制会导致充、放电过程在到期后停止。这将导致致命的错误。在冲、放电过程开始后，处理器如没能正确检测出电池数量时，你需要延长期限。否则，推荐使用默认值。
这显示了自动给NiMH和NiCd电池充电时的触发端电压。其正确值范围为每节5~20mV。调高触发电压会带来过充的危险；调低又可能会使工作提前结束，请查阅电池的技术说明。（NiCd默认12mV，NiMH默认7mV）
在充电器左侧有一个用作USB接口或接温度传感器的3-pin口。如果屏幕显示温度，你可以把温度探头（可选）与电池表面相接。如果设为USB口，你可以用电线（可选）连接充电器和你的PC机，用软件（可选）监视进程。
可以在充电过程中设置电池的最大温度。一旦温度达到所设值，进程会立即自动结束以保护电池。此特性通过温度探测器（可选）实现。 6 / 16
电池经充/放循环会变热，程序会在循环间插入一些延时，电池会在下一次循环开始前充分冷却。有效值范围是0~60分钟。
当充电进程开始，智能的安全定时器也同时启动。如果发现错误或电路无法测知电池是否已充满，装置会依程序保护电池。请查阅下面的描述来计算你应设置的定时。
程序提供最大电容量保护功能。当电池达到用户设置得最大充电电量、三角尖形电压无法感知或计时器到时了，充电进程会自动停止。
用户每次按动按键都会得到“哔”声的确认。不同模式的切换也会有“哔”或旋律响若干下来响应。这些功能可以开启或关闭。
这个功能监视：给充电器供电的电池的电压。如果电压低于用户设定值，程序会结束以强制保护输入电池。（译者注：“交流电+适配器”供电一般不会发生电压降低，但如果用电池来为充电器供电则有电压下降的可能。） 7 / 16
安全定时计算 当给NiCd或NiMH电池充电时，容量除以电流，结果再除以11.9，将分钟值设为安全时间。当充电器在这个阈值停止，电池大约充入了容量140%的电量。 例： 容量 电流 安全时间 2000mAh 2.0A (2000/2.0=1000)/11.9=84 分钟 3300mAh 3.0A (3300/3.0=1100)/11.9=92 分钟 1000mAh 1.2A (1000/1.2=833)/11.9=70 分钟
锂 (Lilo/LiPo/LiFe) 程序
此程序只适用于标称电压是3.3/3.6/3.7V/节的锂聚合物电池充/放电。不同的电池有不同的充电技术。它们与电压常值与电流常值向相关。充电电流根据电池容量与类型变化。终止电压非常重要，它必须精确地符合电池电压：LiPo是4.2V，Lilo是4.1V，LiFe是3.6V。电池的电流和电压必须正确设置。 如果想要改变参数的值，请按“START/ENTER”键使其闪烁，然后用“DEC”键或“INC”键改变数值。按下“Start/Enter”键后数值就会被存储。 锂电池充电
左侧第一行显示你选择的电池类型。左侧第二行是用户设置充电电流，设置完电流和电压，按“START/ENTER”键超过3秒来启动进程。(充电电流：0.1~5.0A，电压：3.7~22.2V)
这显示了用户设置的电池数量和处理器测得的数量。“R”是充电器测得的，“S”是用户在之前的屏幕所设置的。如果两者是一致的，你便可以按“START/ENTER”键开始充电。否则，按“BATT TYPE/STOP”键返回上一屏幕，在进一步操作前仔细检查电池数量。
此屏幕显示了充电进程的实时状态。按“BATT TYPE/STOP”一下就会停止充电。
