高层建筑前室送风口大小对烟气控制数值模拟
防烟楼梯间加压送风的数值模拟
防烟楼梯间加压送风的数值模拟荣庆兴;王彬;代焱;程志远【摘要】本文以某大楼防烟楼梯间及其前室作为计算实例,对防烟楼梯间的加压送风进行了数值模拟,结果显示楼梯间加压送风的均匀性不是非常重要,<高层民用建筑设计防火规范>的送风量能够满足楼梯间和前室的正压要求,同时为加压送风机的选型提供依据.【期刊名称】《建筑热能通风空调》【年(卷),期】2010(029)004【总页数】3页(P86-88)【关键词】防烟楼梯间;加压送风;数值模拟【作者】荣庆兴;王彬;代焱;程志远【作者单位】深圳奥意建筑工程设计有限公司;深圳奥意建筑工程设计有限公司;深圳奥意建筑工程设计有限公司;深圳奥意建筑工程设计有限公司【正文语种】中文0 引言科学合理的建筑设计不仅要体现先进科技和时代特色，还应注重以人为本，并以较低的成本创造出健康、节能、环保、安全的居住环境来满足人们的身心需求。
在建筑设计阶段，采用传统设计方法已经无法达到这种多方面的需求，随着计算机模拟技术的日益发展，在方案设计阶段，可以通过CFD模拟技术，来预测建筑物建成后的各种物理环境状态，为评价各种设计方案提供必要的量化支持，以便在规划方案阶段不断进行调整和修正，从而达到理想的效果。
CFD可对建筑内外空间的风环境进行模拟，可以在建筑整体的规划阶段，指导设计人员得出有利于组织自然通风的建筑布局方式；并为建筑内部的门洞、外窗等给出有利于利用自然通风降低空调能耗的布置方案；另外通过建筑室内空调系统的CFD模拟，可以对室内空调气流组织的布局进行优化，有利于在耗能相同甚至更低的情况下，在满足设计要求的同时，获得更好的室内环境品质[1～3]。
本文将采用CFD对防烟楼梯间及其前室的加压送风情况进行模拟计算分析。
1 计算模型本模拟采用 RNG[4、5]模型，以某大楼 54～69 层的防烟楼梯间及其前室作为模拟计算对象，模型的外部尺寸为10.7m×2.1m×60m。
建筑局部风场数值模拟在风环境评估中的应用
建筑局部风场数值模拟在风环境评估中的应用建筑风环境评估是对建筑物周围风场情况进行分析和评价的过程，具有重要的工程学意义。
近年来，随着计算机科学的发展和风工程学的深入研究，建筑局部风场数值模拟成为风环境评估的重要手段之一。
本文将探讨建筑局部风场数值模拟在风环境评估中的应用及其意义。
1. 建筑局部风场数值模拟的基本原理建筑局部风场数值模拟是通过数值计算方法，利用流体动力学模型对建筑物周围风场进行模拟。
其基本原理是利用流体动力学方程和边界条件来描述流体运动，通过将流体空间离散化为有限体积或有限元网格，通过迭代计算来求解数值解，从而得到风场的详细信息。
2. 建筑局部风场数值模拟在建筑设计中的应用建筑局部风场数值模拟在建筑设计中有着重要的应用价值。
首先，它可以通过模拟不同设计方案下的风场情况，为建筑物的外形和结构优化提供依据。
通过调整建筑物的形状和尺寸，可以改变其周围的风场分布，降低风对建筑物的作用力，提高其抗风能力和舒适性。
其次，建筑局部风场数值模拟还可以用于评估建筑物的烟气扩散情况。
烟气在风场中的传输具有很大的不确定性，传统的经验公式难以准确预测。
而通过数值模拟可以模拟风场中烟气的输运和扩散，评估建筑物的烟气排放对周围环境的影响，为环境保护提供科学依据。
最后，建筑局部风场数值模拟还可以用于评估建筑物对过风的影响。
在城市中，建筑物密集，会产生大量的微气候现象，如气温、湿度和风速的变化。
通过数值模拟可以模拟这些微气候现象的发展趋势，为城市规划和建筑设计提供参考。
同时，对于一些重要的建筑工程，如大型桥梁和高层建筑，建筑局部风场数值模拟也可以用于评估其对周围风场的影响，保证建筑物的安全运行。
3. 建筑局部风场数值模拟的局限性建筑局部风场数值模拟作为一种理论计算方法，在实际应用中还存在着一定的局限性。
首先，数值模拟需要消耗大量的计算资源，计算时间较长。
对于大规模和复杂的建筑物，计算过程可能需要数天甚至数周的时间，限制了其实际应用的范围。
高层建筑物绕流风场的数值模拟研究.
西安建筑科技大学硕士学位论文高层建筑物绕流风场的数值模拟研究姓名：郁有礼申请学位级别：硕士专业：供热、供燃气、通风与空调工程指导教师：张鸿雁20050401表３．１基本控制方程组参数方程西１１Ｓ连续性１ＯＯｘ—动量玑“一面＋瓦ｏ“ｉ’＋西∽ｉ’湍动能女丘”ｔｌｏｋＧｋ一声耗散率ｓ占ｕｊ｜ｄｃ导（ｃｌＧ。
一ｅ２ｐｅ）庀３．１．２几何模型本文模拟的实际建筑物几何尺寸为２５ｍ＞＜２５ｍ×７５ｍ，三维建筑物模型尺寸Ｏ．０５ｍＸ０．０５ｍ×Ｏ．１５ｍ，缩尺比１：５００。
在水平流场中，模型尺寸为０．０５ｍ×０．０５ｍ，模型的形状几何对称，为了在有限的计算资源下提高计算效率，故将水平面沿纵向取一半流域进行计算。
计算区域取为ＸＸ＇］『＝２．０５ｍＸＯ．４２５ｍ，模型置于流域沿流向前Ｏ．６ｍ处。
在二维流场中，模型尺寸０．０５ｍＸ０．１５ｍ，计算区域取为Ｘ×Ｙ－２．０５ｍ×０．７５ｍ，模型置于流域沿流向前０．６０ｍ处。
３．１．３网格划分前处理在Ｇｍａｂｉｔ中进行，采用分区划分网格的方法，即将计算区域划分为若干个互相联系的子区域，每个子区域单独划分网格。
因固体区不进行流动计算，先将固体区删除，然后将流体区划分为若干个子区域，图３．１网格划分竖宣面示意图图逐个划分网格。
建筑物模型壁面附近布置了较密集的网格，离模型较远的区域采用较稀疏的网格，均为四边形的结构化网格。
【２２】图３．２网格划分水平面示意图３．１．４迭代计算１．运行环境的选择参考压力（ｏｐｅｒａｔｉｎｇｐｒｅｓｓｕｒｅ）设置为标准大气压１０１３２５Ｐａ，不计重力影响，不考虑热交换。
２．计爹玮裂选用标准ｋ—ｅ模型和Ｒｅａｌｉｚａｂｌｅｋ—ｅ模型。
在固体壁面附近，因粘性作用加强，必须话安建筑科技大学预＿＝Ｊｊ沦艾ｉ；；ｊｉｉｉ；；ｊｚｊｉ；ｉ；；ｊｊ；；ｉｉ；；；；；；＃；；；；目ｉ；；；嗣；∞；；；；；‘≈；；；；ｉ；ｉｉ；ｉｉａｉｉｉｉｉｉ；；ｉｉ；ｉｉｉｉｉｉ；＝；ｉ；ｊ；；；二；·盂＊茹为Ｒｅａｌｉｚａｂｌｅｋ—ｓ模型模拟结果。

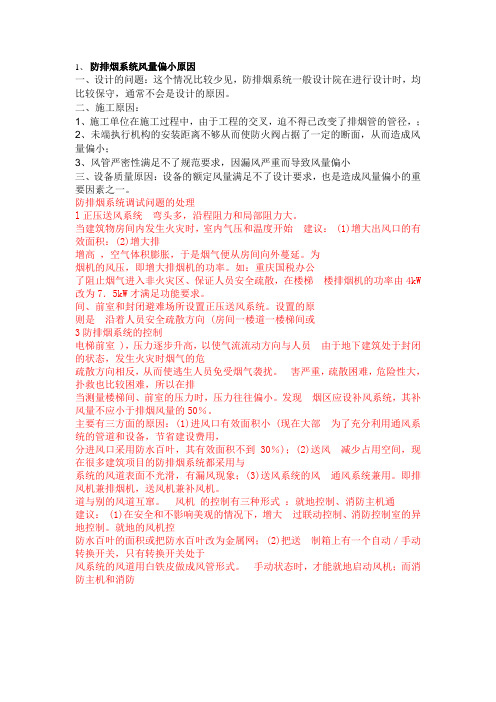

高层建筑防排烟系统风量调试
