爱迪泰克公司DewMaster冷镜式露点仪说明书
高精度手持式露点仪安全操作及保养规程
高精度手持式露点仪安全操作及保养规程一、前言随着气象、化工等领域的不断发展，露点仪作为一种测量空气湿度的设备，越来越受到人们的重视。
高精度手持式露点仪作为一种在易燃、易爆等特殊场合使用的仪器，其操作过程中的安全要求更加严格。
为了确保仪器能够正常运行且人员的安全得到保障，制定相应的安全操作及保养规程显得至关重要。
二、安全操作规程1. 仪器的放置•尽量将仪器放置在通风处，避免阳光或其他辐射热源直接照射到仪器上。
•仪器在使用过程中不能受到外力的碰撞和振动。
•露点仪触摸屏容易受到摩擦和刮伤，如果需要清洁，只需使用干净柔软的布轻轻擦拭即可。
2. 仪器的使用•在使用仪器之前，必须认真阅读使用手册，并严格按照说明进行操作。
•在进行电池更换、接线等维护工作之前，必须先断开电源。
•如果仪器的工作环境温度超出了规定范围，需要进行预热或冷却操作后方可投入使用。
•进行实际测量时，应当把仪器平放于地面，距离任何可能产生干扰的物体至少20cm以上。
3. 仪器的存放•在使用过程中，对于未使用的测量仪器，应该将其存放在安全、干燥和防尘的地方。
•露点仪需进行定时校准，对未使用的仪器，应该每三个月进行一次检查校准。
•检查校准时，只能使用正规、标准的控制液体进行校准。
4. 仪器的维保•对于已经发现有问题或操作不良的仪器，应该立即停止使用并进行维护保养，防止出现严重安全事故。
•维护保养时，操作人员必须穿戴防静电手套，以避免静电干扰和触发爆炸。
•在更换电池时，只能使用符合规范的储能单元，并使用合适的工具进行替换。
三、保养规程1. 清洁•定期对仪器进行清洁，使用专门的清洗剂进行清洁。
必须避免清洗剂进入仪器内部并导致故障。
•清洁时，使用干净的棉布或绒布，坚决不能使用含有纤维碎片的布、毛巾、纸巾等进行清洁。
•露点仪的感应头及其接口不宜使用润滑油等腐蚀性物质进行清洗。
2. 保养•保持仪器的清洁和干燥状态，避免受潮和沾杂质。
•定期对仪器进行检查、校验、维护和保养。
精密露点测试仪操作步骤及注意事项
精密露点测试仪操作步骤及注意事项精密露点测试仪操作步骤：1) 打开仪器观察仪器电量，如果电量不足请及时充电。
2) 仔细检查过渡转接头是否齐全，密封圈安装是否安装到位。
3) 到达测试现场后，先打开仪器电源开关，连接上出气管道(将管道出口引至无人处)4) 选择与设备相配套的转接头，先将进气管道与转接头连接好后再将转接头与被测量设备相连接。
5) 将仪器面板上面的流量调节阀关闭，将进气管道与仪器进气口连接好，观察仪器自动校准时间是否结束，等仪器自动校准时间结束后，准缓慢打开流量调节阀并将流量控制在0.5~0.9L/Min。
(流量大小对测量结果无影响，但对测量时间有一定的影响)6) 测试数分钟后观察数据是否稳定(在一定的范围内波动就代表稳定)，如果数据不稳定可以延长测试时间，待数据稳定后，可以读数，也可保存测量结果。
7) 继续测量不需要关闭仪器，只需将转接头与下一个设备连接好，就可以继续测量。
8) 测量结束后，先将转接头与设备分离开，再将管道一一拆除，关闭仪器。
9) 仪器长时间存放必须充足电。
精密露点测试仪注意事项本仪器为便携式精密露点测试仪，因此要特别注意以下几点：1) 禁止在危险地区开关仪器电源；2) 禁止在危险区域内充电；3) 仪器在运输过程或测试过程中防止碰撞挤压及剧烈震动；4) 在测量过程中，流量调节针形阀应慢慢打开，防止压力突变，以免压力和流量传感器损坏；测量气体SF6流量应该调节在0.5～0.9L/min，H2调节在0.1～0.4 L/min，这样既能快速测量，又能节省气体；5) 仪器在使用过程中，当电量指示不足时，应及时充电，充电时只需将电源线接入220V电源，不需打开仪器电源开关，仪器自动充电，充电指示灯亮，充电完成后充电指示灯熄灭；6) 连接通信电缆时，切勿带电操作，需将仪器和电脑关闭，否则容易损坏通信接口；7) 仪器一定要充足电存放，长时间不用，要经常查看电量是否充足。
中空露点仪操作规程
1.1、技术参数
输入电压：220V/50HZ
最大功率：200W
加热温度：+5.5℃
环境温度：≤85%
测量精度：±0.5℃
测量范围：99～-55℃
控制范围：-20～ 45℃
1.2、注意事项
1.2.1、现场使用时，请根据线标正确接入220V电源，以免对设备造成损坏；
1.2.2、请根据使用要求正确设定温度值；
1.2.3、现场使用外壳请接地，以免造成危险。
1.3、设备操作
1.3.1、正确接通外部电源；
1.3.2、向右旋开加热风机侧面负荷开关；
1.3.3、仪表显示，风机开始运转；
1.3.4、正确设定温度值。
1.4、操作步骤
1.4.1、使用随机配送的电源线，将仪器与电源连接；
1.4.2、顺时针旋转打开仪器面板上的电源开关，此时电源指示灯亮；
1.4.3、按键说明如下所示：
A，左边按键（1）：加减数字键
B，中间按键（2）：
点按此按键可移动光标；
长按此按键3秒以上可进入设置状态
C，右边按键（3）：复位按键
1.4.4、设定仪器探头表面需要的温度，如下图屏幕上示：
T—S：为设定的温度值（现设定的为-41.1℃）；
T—M：为探头表面实际所测的温度值
1.4.5、当实际的温度达到设定的温度时在试件（中空玻璃）上涂上耦合剂（无水乙醇或丙酮）；
1.4.6、将探头拉起来，将试件放到工作台面上，放下探头并使探头与试件紧密接触保持3分钟；
1.4.7、拉起探头并立即拿出试件观察中空玻璃中有无露点现象；
1.4.8、关闭仪器，并保持探头表面清洁。

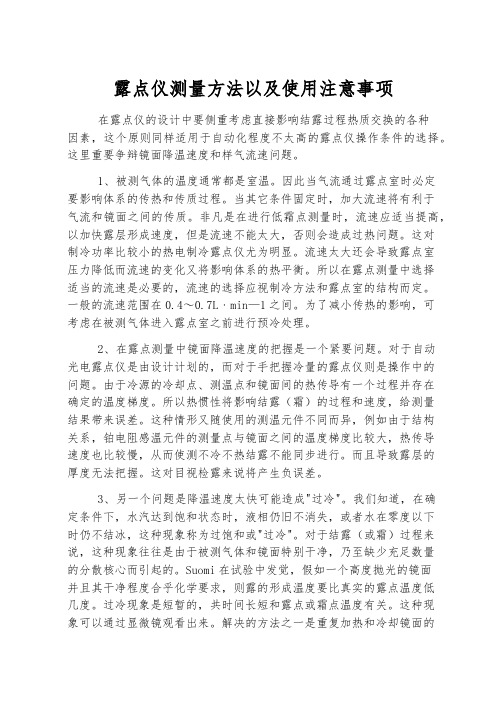

露点仪测量方法以及使用注意事项
露点仪测量方法以及使用注意事项在露点仪的设计中要侧重考虑直接影响结露过程热质交换的各种因素，这个原则同样适用于自动化程度不太高的露点仪操作条件的选择。
这里重要争辩镜面降温速度和样气流速问题。
1、被测气体的温度通常都是室温。
因此当气流通过露点室时必定要影响体系的传热和传质过程。
当其它条件固定时，加大流速将有利于气流和镜面之间的传质。
非凡是在进行低霜点测量时，流速应适当提高，以加快露层形成速度，但是流速不能太大，否则会造成过热问题。
这对制冷功率比较小的热电制冷露点仪尤为明显。
流速太大还会导致露点室压力降低而流速的变化又将影响体系的热平衡。
所以在露点测量中选择适当的流速是必要的，流速的选择应视制冷方法和露点室的结构而定。
一般的流速范围在0.4～0.7L﹒min—1之间。
为了减小传热的影响，可考虑在被测气体进入露点室之前进行预冷处理。
2、在露点测量中镜面降温速度的把握是一个紧要问题。
对于自动光电露点仪是由设计计划的，而对于手把握冷量的露点仪则是操作中的问题。
由于冷源的冷却点、测温点和镜面间的热传导有一个过程并存在确定的温度梯度。
所以热惯性将影响结露（霜）的过程和速度，给测量结果带来误差。
这种情形又随使用的测温元件不同而异，例如由于结构关系，铂电阻感温元件的测量点与镜面之间的温度梯度比较大，热传导速度也比较慢，从而使测不冷不热结露不能同步进行。
而且导致露层的厚度无法把握。
这对目视检露来说将产生负误差。
3、另一个问题是降温速度太快可能造成"过冷"。
我们知道，在确定条件下，水汽达到饱和状态时，液相仍旧不消失，或者水在零度以下时仍不结冰，这种现象称为过饱和或"过冷"。
对于结露（或霜）过程来说，这种现象往往是由于被测气体和镜面特别干净，乃至缺少充足数量的分散核心而引起的。
Suomi在试验中发觉，假如一个高度抛光的镜面并且其干净程度合乎化学要求，则露的形成温度要比真实的露点温度低几度。
Optica 系列冷镜式露点仪说明书
Optica 可测量新一代湿度参考标准Optica 系列冷镜式露点仪是 Panametrics 公司的新型产品，其露点、温度和压力测量均可溯源至美国国家标准与技 术研究院 (NIST)。
现在，通过互联网或局域网，您可 以随时随地获得所需的相关数据。
.Optica 可测量•温度•相对湿度 (% RH)•露点/霜点 (Td)•绝对湿度 (m/v)•质量比 (m/m)•体积比 (v/v)•湿球温度 (Tw)•热焓 (h)•水蒸气压力 (e)•压力•报警继电器•模拟输出精密露点仪可作为传递标准，用于校验其它的湿度测 量仪器及传感器。
对于要求高精度和无漂移测量的流 程和实验室应用来说，冷镜式露点仪更是首选的传感 器。
Optica 可配备 5 个完全可交换的冷镜式传感器， 测量范围可达 -80°C 到 85°C （-112°F 到 185°F）露 点，精度为 0.2°C (0.36°F) 甚至更高。
100 Ω RTD 输入 和硅基压力传感器确保了测量的精度，并可将露点转 化为任何公制、英制或用户定义的湿度单位。
通讯s• 以太网端口• Java 网络浏览器• 6 M 数据存储• 存储数据以 ASCII 格式上载• 也可导出到表格中• 实时的“带状图”显示• 彩色 VGA 或 4 x 40 点阵显示屏软件Optica 软件使用简单。
借助直观的下拉菜单，用户 可以选择读数显示、带状图、模拟输出比例、数字通 讯、自我诊断，以及清除和记录数据。
设置值可以保 存在内存中，以便随时从本地加载，或通过以太网端 口远程加载。
实验室或工厂车间环境• 校验实验室• 流程控制• 洁净室• 环境测试舱• 高精度 HVAC 监控• 燃料电池• 热交换器和制冷线圈热量计• 热加工/热处理• 半导体制造• 存储区• 药品检验室• 引擎测试单元和排放测试• 飞机引擎和涡轮功能Optica 能够同时测量露点、温度和压力。
精密露点仪技术手册
精密露点仪技术手册一、产品简介精密露点仪是根据国家电力行业标准DL/T506-2007《六氟化硫电气设备中绝缘气体湿度测量方法》和现场的使用要求研发而成，采用高精度露点传感器和最新数字电路控制技术，是测量SF6气体中微量水分含量的高精度智能型电力测试仪，适用于石油、电力、冶金、环保、科研院所以及电建等单位和部门。
精密露点仪配有多种接头以及德国原装进口自锁触头，安全可靠，无漏气，保证数据准确性和可靠性，便携式操作，测试过程响应时间快、测量周期短，显示直观，操作简便。
精密露点仪采用智能化自校准技术，测量范围宽，响应速度快，准确度高，线性好，测量曲线动态显示。
同时本测试仪还带有自动干燥器，可大大缩短测量时间。
二、产品性能1、高稳定性：在严重干扰条件下，测量数据能稳定在±0.5℃范围内，并具有卓越的长期稳定性，重复性好2、高精度：采用原装进口高性能露点传感器和高速12位Σ－ΔAD模数转换器，分辨力达到0.1℃，完全满足实际测量要求。
全量程内做到测量结果精确可靠，测量范围宽，响应速度快，测量结果稳定可靠3、智能化：开机自校准，传感器探头可自动校准零点，自动消除因零点漂移而引入的系统误差，保证测量的准确性4、多重保护：带油污过滤装置，不受灰尘粒子和大多数化学物污染的影响，可对传感器抗油污保护，极适合工业环境的使用。
干燥器可有效保护露点传感器探头，延长传感器使用寿命5、快速省气：开机进入测量状态后，露点值测定时间为3~5min。
该SF6微水测量仪|微水仪第一次需干燥管道和传感器，时间略长6、功能强大：4.7寸真彩触摸式液晶显示器，全中文操作界面。
直接显示露点值（℃）、微水值（uL/L）、日期及时间，动态显示露点测量曲线。
实时保存测量数据，最多可存储100组测量数据7、通信功能：具有RS232接口可与PC机串口相连，方便PC机对数据作进一步处理8、使用方便：采用日本原装进口自锁接头，插拔方便，安全可靠，无漏气。
露点仪使用注意事项
露点仪使用注意事项一、露点仪简介1.1 露点仪的定义露点仪是一种用于测量空气中露点温度的仪器，可以通过相对湿度和温度的测量值，计算出空气中的露点温度。
露点温度是指在给定的气压下，空气中所含水蒸气达到饱和并开始凝结的温度。
1.2 露点仪的应用领域露点仪在各个行业都有广泛的应用，例如气象、石油化工、电力、冷链物流等领域。
在气象领域，露点仪可以用于测量空气的湿度，为天气预报提供参考；在石油化工领域，露点仪被用于监测空气中的水分浓度，以确保生产过程的安全和稳定。
二、露点仪使用的注意事项2.1 露点仪的放置位置露点仪应尽量放置在干燥、通风的环境中，避免阳光直射和高湿度的地方。
同时，要避免与其他电子设备共同放置，以免产生电磁干扰影响测量精度。
2.2 露点仪的校准与维护露点仪使用前应进行校准，以确保测量的准确性和可靠性。
校准的频率应根据具体情况而定，一般建议每年进行一次校准。
同时，露点仪还需要定期进行维护，包括清洁仪器表面、检查传感器状态等。
2.3 操作注意事项在使用露点仪时，需要注意以下几点： 1. 使用前先阅读相关的使用说明书，并按照要求正确操作仪器。
2. 露点仪应使用干净、干燥的布进行清洁，避免使用化学药品。
3. 不要将仪器放置在有可能受到机械振动、冲击的地方，以免影响仪器的正常运行。
4. 及时更换仪器的电池，以免因电池电量不足而导致测量不准确。
2.4 仪器故障排查当露点仪出现故障时，应首先检查以下几个方面： 1. 检查仪器是否有电，是否插入正确的电源线。
2. 检查仪器的传感器是否正常，是否有损坏或松动现象。
3. 检查仪器的显示屏是否正常，是否有显示错误或模糊不清等问题。
如果以上方法无法解决问题，建议联系售后服务进行进一步排查和维修。
三、总结露点仪是一种广泛应用于各个行业的仪器，正确使用并遵循注意事项，可以确保测量的准确性和可靠性。
在使用露点仪时，应注意放置位置、校准与维护、操作注意事项以及仪器故障的排查等方面，以保证仪器的正常运行和使用效果。
露点仪使用注意事项
露点仪使用注意事项1. 简介露点仪是一种用于测量空气中露点温度的仪器，主要用于工业生产过程中的湿度控制和质量监测。
本文将详细介绍露点仪的使用注意事项，以确保正确使用和准确测量。
2. 使用环境•露点仪应在温度范围内正常工作，避免暴露在极端温度下。
•露点仪应放置在干燥、无腐蚀性气体和灰尘的环境中，以避免对仪器造成损害。
•避免将露点仪放置在有振动或冲击的地方，以免影响测量结果。
3. 电源和电源线•使用前请确认电源电压与设备要求相符，并接地保护。
•露点仪应使用专用电源线，并确保连接牢固，避免拉扯或过度弯曲。
•若出现电源线损坏、接触不良等情况，请及时更换或修复。
4. 校准和维护•定期进行校准以确保测量结果的准确性。
校准频率可根据使用情况和要求进行调整。
•在进行校准时，应使用标准的湿度和温度源，并按照仪器说明书的要求进行操作。
•维护时，应定期清洁仪器表面，避免灰尘和污垢对测量结果的影响。
•如发现仪器故障或异常，请及时联系厂家或专业维修人员进行检修。
5. 操作步骤•在操作之前，请先阅读并理解仪器的使用说明书，确保正确操作。
•打开电源，等待露点仪启动并进入工作状态。
•根据需要选择合适的测量模式（例如露点温度、湿球温度等）。
•将传感器放置在待测环境中，并等待足够时间以达到稳定状态。
•记录测量结果，并根据需要进行数据处理和分析。
6. 注意事项•露点仪的传感器应避免直接接触液体或高湿度环境，以免损坏传感器或影响测量准确性。
•露点仪在使用过程中应避免受到强烈的电磁场干扰，以免影响测量结果。
•在使用过程中，应注意避免触摸仪器的传感器部分，以免影响测量结果。
•若需要长时间存放露点仪，请将其放置在干燥、通风的地方，并避免受到阳光直射。
7. 安全注意事项•在使用露点仪时，请确保操作人员具备相关的安全知识和技能。
•避免将露点仪与其他设备或物体堆放在一起，以防止发生意外碰撞或倾倒。
•如发现仪器存在异常或故障，请立即停止使用，并采取相应的安全措施。
希尔思 S505 露点仪操作手册说明书
希尔思中文操作手册S505露点仪（手持式）深圳市君达时代仪器有限公司尊敬的客户：感谢您选择我们的产品。
用户须在启动设备前完整阅读该操作手册并认真遵守。
对于因未仔细查看或者未遵守此操作手册规定而造成的任何损失，制造商概不负责。
如果用户违反此操作手册所描述或规定的方式，擅自改动设备，仪器保修将自动失效并且制造商免除责任。
请按照此操作手册说明的专业用途使用该设备。
对于该设备在未描述用途上的适用性，希尔思公司不做任何保证。
由于运输、设备性能或使用造成的间接损失，希尔思公司不承担责任。
目录1 安全说明 (4)2 注册商标声明 (5)3 应用 (6)4 特点 (6)5 技术参数 (7)5.1 常规 (7)5.2 电气参数 (7)5.3 精度 (8)6 尺寸图 (9)7 确定安装点 (10)7.1 安装步骤 (10)7.2 电气连接 (12)8 操作 (13)8.1 按钮和连接器 (13)8.2 屏幕上的符号 (14)8.3 主界面 (15)8.4 基本操作 (15)8.5 数据记录 (16)8.6 文件菜单 (17)8.7 打印菜单 (17)8.8 蓝牙菜单 (17)9 应用软件 (18)9.1 S4A (18)9.2 S4C-Handheld (18)10 可选配件 (18)10.1 便携式蓝牙打印机CS2 (18)10.1.1 安装打印纸 (19)10.1.2 基本操作 (19)10.2 待机测量室 (21)10.2.1 标准待机测量室(A699 3500) (21)10.2.2 旁通式待机测量室(A699 3501) (21)10.3 SD卡 (4G) (21)11 校准 (22)11.1 露点校准 (22)11.2 压力校准 (23)12 维护 (23)13 废弃物的处置 (24)14 保修 (24)安全说明1 安全说明请检查此操作手册和产品类型是否匹配。
请查看此手册中包含的所有备注和说明。
手册中包含了前期准备和安装、操作及维护各个阶段需要查看的重要信息。
型便携式精密露点仪安全操作及保养规程
型便携式精密露点仪安全操作及保养规程1. 引言型便携式精密露点仪是一种用于测量空气中的露点温度的仪器。
为了保证使用者的安全，正确操作并定期进行维护是非常重要的。
本文档详细介绍了型便携式精密露点仪的安全操作规程以及保养规程。
2. 安全操作规程为了确保使用过程中的安全，以下是使用型便携式精密露点仪的一些规程：2.1 电源和电缆•使用符合电气安全标准的电源线和电缆。
•定期检查电源线和电缆是否损坏，如有损坏应立即更换。
•撤销电源线时，务必握住插头，而不是拔出电源线。
2.2 环境要求•仪器应在平整、干燥且清洁的环境中使用。
•避免使用在潮湿、多尘的环境中，以防影响测量精度。
•避免阳光直射和高温环境。
2.3 操作程序•在操作前，应详细阅读型便携式精密露点仪的用户手册，并按照手册中的指示进行操作。
•打开仪器前，确保周围没有易燃材料。
•操作时，应注意仪器的正常运行情况，如发现任何异常现象应立即停止使用并联系维修人员。
•使用过程中，请勿强拉或扭曲传感器线。
2.4 清洁和维护•清洁仪器时，切记不要使用刺激性或腐蚀性物质。
•使用干净柔软的布擦拭仪器外壳和显示屏。
•定期检查仪器的连接线和传感器是否松动或损坏，如果发现问题，请立即进行维修或更换。
•仪器不使用时，请将其存放在干燥且通风良好的地方。
3. 保养规程为了确保型便携式精密露点仪的长期可靠使用，以下是一些保养规程：3.1 校准和校验•建议定期进行仪器的校准和校验，以确保测量结果的准确性和可靠性。
•可使用标准设备对仪器进行校准，或联系厂家进行校准服务。
3.2 清洁和防尘•每次使用后，应用干净柔软的布擦拭仪器的外壳和显示屏。
•避免将水或其他液体溅到仪器上，以防电路损坏。
•定期检查仪器的通风口，如果有积尘应及时清理，以确保散热效果。
3.3 保护仪器•在仪器不使用时，请将其存放在原包装盒或专用仪器箱中，以防摔落和损坏。
•避免使用在强烈的振动和冲击环境中，以免对仪器产生不良影响。
