08-03分项工程质量技术交底卡——线槽桥架安装(西裙、南裙、 北裙1-5层、东裙楼1-5层及数码廊)
桥架安装技术交底
交底提要：
电气桥架安装交底
交底内容：
1、桥架宽小于等于300水平桥架支吊架统一选用30*3角钢+10#丝杆，桥架宽等于400水平桥架支吊架统一40*4角钢，桥架宽大于等于600水平桥架支吊架统一40*4角钢。
技术负责人
交底人
接受交底人
技术交底记录
表B2编号：
工程名称
中国中部·家具建材博览中心一期
交底时间
2017年11月2日
交底提要：
电气桥架安装交底
交底内容：
d.缺少阴转角接头时的施工方法。阴转角接头是用于线槽作90°内弯曲时使用，可通过裁剪线槽本身以达到目的。做法如下：在线槽需内弯部位的两边槽侧上划线，用铁剪剪成两个45°缺口，再将线槽于缺口处折曲，使槽侧边的斜边向外，然后铆接固定便成（图4），为了制作简便，相应部位的槽盖弯曲，可在盖侧两边各剪两道缝，沿缝曲折槽盖便可制成。
技术负责人
交底人
接受交底人
技术交底记录
表B2编号：
工程名称
中国中部·家具建材博览中心一期
交底时间
2017年11月2日
交底提要：
电气桥架安装交底
交底内容：
注意：在盖线槽盖时，应使线槽驳接口与槽盖接口相互错位，避免两接口重叠在一起，这样，可提高整条线槽的刚性。
b.缺少曲弯角接头时的施工方法。曲弯角接头是用于当线槽需要作90°水平弯曲时使用。具体作法如下：在线槽底部需转弯的地方用角尺划出45°角线，然后用铁皮剪沿所划线条位置剪开，再将线槽弯曲搭接铆固便可。线槽盖作90°水平弯曲时也可按此方法制作（图2）。
3、现场不允许使用木质电箱和金属外壳木质底板电箱。
4、开关箱内漏电保护器的额定漏电动作电流不得大于30mA，额定动作电流时间不得大于0.1秒。
综合布线系统安装分项工程施工技术(工艺、质量)交底卡
护理部的整改措施一、背景介绍护理部作为医疗机构中重要的部门之一，负责提供全面、优质的护理服务。
然而，在实际工作中，护理部可能会面临一些问题和挑战，需要及时采取整改措施来提高工作质量和效率。
二、问题分析1. 护理部人员不足：由于医院规模扩大和病患数量增加，护理部的人员配置已经不能满足需求，导致工作压力过大，影响了护理质量。
2. 护理操作不规范：部分护理人员在操作过程中存在一些不规范的行为，如不洗手、不戴手套等，可能导致交叉感染的风险增加。
3. 沟通协调不畅：护理部与其他科室之间的沟通协调存在问题，导致信息传递不及时、不准确，影响了工作效率和医疗质量。
4. 管理体系不健全：护理部的管理体系存在缺陷，包括岗位职责不明确、工作流程不规范等，影响了工作的组织和协调。
三、整改措施1. 人员补充与培训：a. 增加护理部人员的数量，根据医院实际情况进行合理配置，确保人员足够满足工作需求。
b. 加强新员工的培训，包括护理操作规范、交叉感染防控知识等，提高员工的专业素质和技能水平。
2. 护理操作规范：a. 制定并强化护理操作规范，明确每个环节的操作要求，包括洗手、穿戴防护用具等，确保操作的规范性和安全性。
b. 加强对护理人员的监督和检查，发现不规范操作及时进行纠正，并进行相应的培训和教育。
3. 加强沟通协调：a. 建立定期的护理部与其他科室的沟通会议，加强信息的交流和共享，提高沟通效率。
b. 设立专门的沟通人员，负责护理部与其他科室之间的信息传递和协调工作，确保信息的准确性和及时性。
4. 管理体系完善：a. 重新评估护理部的岗位职责，明确各岗位的职责和权限，减少工作重叠和沟通不畅的问题。
b. 优化工作流程，制定标准化的工作流程和操作指南，提高工作的组织性和协调性。
四、效果评估1. 定期进行护理部工作质量的评估，包括护理记录的完整性、护理操作的规范性等，以确保整改措施的实施效果。
2. 收集患者的反馈意见，了解患者对护理服务的满意度，根据反馈意见进行进一步的改进和调整。
南5模板工程分项工程质量技术交底卡

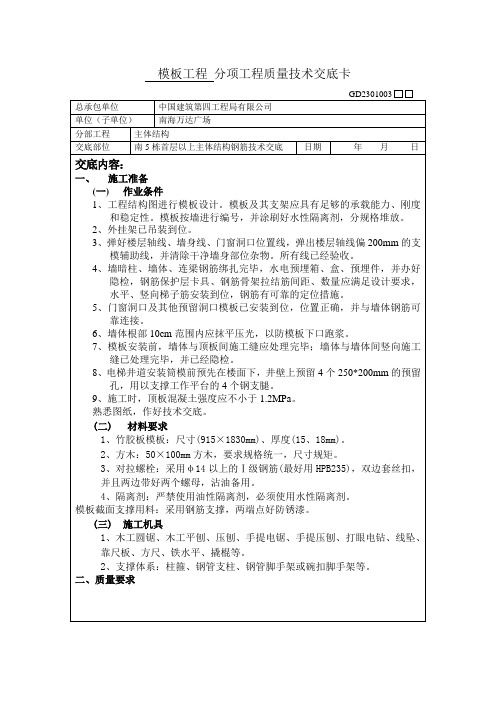

模板工程分项工程质量技术交底卡GD2301003总承包单位中国建筑第四工程局有限公司单位（子单位）南海万达广场分部工程主体结构交底部位南5栋首层以上主体结构钢筋技术交底日期年月日交底内容：一、施工准备(一)作业条件1、工程结构图进行模板设计。
模板及其支架应具有足够的承载能力、刚度和稳定性。
模板按墙进行编号，并涂刷好水性隔离剂，分规格堆放。
2、外挂架已吊装到位。
3、弹好楼层轴线、墙身线、门窗洞口位置线，弹出楼层轴线偏200mm的支模辅助线，并清除干净墙身部位杂物。
所有线已经验收。
4、墙暗柱、墙体、连梁钢筋绑扎完毕，水电预埋箱、盒、预埋件，并办好隐检，钢筋保护层卡具、钢筋骨架拉结筋间距、数量应满足设计要求，水平、竖向梯子筋安装到位，钢筋有可靠的定位措施。
5、门窗洞口及其他预留洞口模板已安装到位，位置正确，并与墙体钢筋可靠连接。
6、墙体根部10cm范围内应抹平压光，以防模板下口跑浆。
7、模板安装前，墙体与顶板间施工缝应处理完毕；墙体与墙体间竖向施工缝已处理完毕，并已经隐检。
8、电梯井道安装筒模前预先在楼面下，井壁上预留4个250*200mm的预留孔，用以支撑工作平台的4个钢支腿。
9、施工时，顶板混凝土强度应不小于1.2MPa。
熟悉图纸，作好技术交底。
(二)材料要求1、竹胶板模板：尺寸(915×1830mm)、厚度(15、18mm)。
2、方木：50×100mm方木，要求规格统一，尺寸规矩。
3、对拉螺栓：采用φ14以上的Ⅰ级钢筋(最好用HPB235)，双边套丝扣，并且两边带好两个螺母，沾油备用。
4、隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。
模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。
(三)施工机具1、木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。
2、支撑体系：柱箍、钢管支柱、钢管脚手架或碗扣脚手架等。
二、质量要求三、工艺流程(一)安装墙柱模板搭设安装脚手架→沿模板边线贴密封条→立墙柱子片模→安装柱箍→校正柱子方正、垂直和位置→全面检查校正→群体固定→办预检(二)安装梁模板弹出梁轴线及水平线并进行复核→搭设梁模板支架→安装梁底楞→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接牢固→办预检(三)安装顶板模板搭设支架→安装横纵大小龙骨→调整板下皮标高及起拱→铺设顶板模板→检查模板上皮标高、平整度→办预检四、操作工艺（一）排架搭设：1、立杆纵、横间距不超过1米，立杆垂直度偏差不大于5%；立杆下垫50*100方木。
JDG线管敷设 分项工程质量技术交底卡
（3）、明配管及安装和使用电气器具时，应保持顶棚、墙面及地面的清洁完整。搬运材料和使用高凳和梯子时，不得碰坏门窗、墙面等。照明器具应在装修喷浆后进行安装，如安装后土建再喷浆,应将电气设备及器具保护好后在喷浆.
5、连接套管的长度不小于管外径的2~3。5倍。
6、连接套管中心凹型槽弧度均匀,位置垂直、正确、凹槽深度与钢导管管壁厚度一致.
7、紧定螺钉符合生产设计要求,螺纹整齐、光滑、配合良好、顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。
紧定螺钉专用工具应配套、耐用、便于操作.
（2）、管路敷设
套接紧定式钢导管管路有下列情况之一时，中间应增设拉线盒或接线盒，其位置应便于穿线:
JDG线管敷设分项工程质量技术交底卡
GD2301003
施工单位
百信装饰
工程名称
深业上城北区公共区域装饰（Ⅱ标段）工程
分部工程
建筑电气工程
交底部位
公共区域天花顶板内
日期
2014—3—8
交
底
内
容
一、执行规范:
《建筑电气工程施工质量验收规范》GB50303-2002
《套接紧定式钢导管电线管路施工及验收规程》CECS120：2000
1、圆钢：直径6mm.
交
底
内
容
2、扁钢：30mm×3mm。
3、角钢：25mm×25mm×3mm。
套接紧定式钢导管管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为1。5‰，全长偏差不应大于内径的1/2.
套接紧定式钢导管管路明敷设时,排列应整齐，固定点牢固，间距均匀，其最大间距应符合下列规定：
电缆桥架安装技术交底记录
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限企业年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
共6页
第3页
6、桥架安装：
（1）、桥架安装规定：
（2）、桥架应平整，无扭曲变形，内壁无毛刺，多种附件齐全。
（3）、金属膨胀螺栓：应根据容许拉力和剪力进行选择。
（4）、扁钢、角钢经除锈防锈处理，￠10通丝螺杆、螺栓、螺母、平垫圈、弹簧垫等使用镀锌原则件。
（5）、辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
2、重要机具：
1）、铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
（8）、转弯部位应采用立上弯头和立下弯头，安装角度要合适。
（9）、出线口处应运用出线口盒进行连接，末端部位要装上封堵。
（10）、桥架内保护地线安装：
（A）、保护地线应根据设计图规定敷设在桥架内一侧，接地处螺丝直径不应不不小于6mm；并且需要加平垫和弹簧垫圈，用螺母压接牢固。
（B）、金属桥架旳宽度在100mm以内（含100mm），两段桥架用连接板连接处（即连接板做地线时），每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端桥架用连接板连接旳保护地线每端螺丝固定点不少于6个。
4、使用高凳时，注意不要碰坏建筑物旳墙面及门窗等。
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限企业年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
分项质量技术交底卡
临时用电分项工程质量技术交底卡
电动工具分项工程质量技术交底卡
脚手架分项工程质量技术交底卡
静压桩分项工程质量技术交底卡
专业技术负责人：交底人：接受人：
土方分项工程质量技术交底卡
钢筋加工分项工程质量技术交底卡
钢筋安装分项工程质量技术交底卡
混凝土分项工程质量技术交底卡
砌砖分项工程质量技术交底卡
模板安装分项工程质量技术交底卡
模板拆除分项工程质量技术交底卡
室内外墙装饰分项工程质量技术交底卡
饰面砖分项工程质量技术交底卡
门窗制作与安装分项工程质量技术交底卡
铝合金安装分项工程质量技术交底卡
玻璃工程分项工程质量技术交底卡
整体楼地面分项工程质量技术交底卡
专业技术负责人：交底人：接受人：
板块地面分项工程质量技术交底卡
专业技术负责人：交底人：接受人：
水落管分项工程质量技术交底卡
水磨石地面分项工程质量技术交底卡
钢结构分项工程质量技术交底卡
钢结构吊装分项工程质量技术交底卡
防雷工程分项工程质量技术交底卡
塔吊作业分项工程质量技术交底卡
架空屋面分项工程质量技术交底卡
涂膜防水屋面工程分项工程质量技术交底卡
专业技术负责人：交底人：接受人：
金刚砂地坪分项工程质量技术交底卡
网架工程分项工程质量技术交底卡。
桥架、支架、托架、槽盒安装分项工程施工技术交底记录
///一、依据标准：《建筑电气工程施工质量验收规范》GB50303-2015《招标文件附件四：工程技术规范及要求》《钢制电缆桥架工程技术规程》T/CES 31-2017二、施工准备：人员配置:根据工程量的大小配备足够施工人员。
施工现场明确施工负责人、技术负责人、质安员、安装施工作业人员组织到位。
材料准备：（1）材料根据施工现场的需要自行决定数量。
（2）托盘、梯架板材厚度、规格应满足设计要求。
表面防腐层材料应符合国家现行有关标准的规定。
（3）检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
（4）电镀锌的锌层表面应光滑均匀，致密。
不得有起皮、气泡、花斑等缺陷。
（5）桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿等缺陷。
工器具准备：工器具：施工电源盘、手锤、焊接设备、电钻、冲击钻、扳手、卷尺、切割机、安全文明施工用具等。
仪表：经纬仪、水平仪。
三、施工方法：桥架、支架、托架、槽盒安装安装要求：（1）根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心进行弹线，按照设计图要求及施工验收规范规定，均匀分布支撑点距离并用笔标出具体位置。
（2）电缆桥架应尽可能在建筑物、构筑物（如墙、柱梁、楼板）上安装，与土建专业密切配合。
（3）梯架或托盘式桥架（有孔托盘）水平安装时的距地高度一般不宜低于 2.5m，（无孔托盘）距地高度可降低到 2.2m。
年 月 日年 月 日年 月 日桥架、支架、托架、槽盒安装分项工程施工技术交底记录交 底 内 容签名： 签名：签名：接受人单位o 施工o 审批人（项目专业技术负责人）交底人 [项目专业工长（施工员）或质检员]接受人（施工班组长及班组人员）施工依据文件名称及编号建筑电气施工方案质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015审批人单位o 施工o 分包交底人单位o 分包o 分包单位项目负责人项目技术 负责人分部/子分部（或系统/子系统）施工单位项目负责人项目技术 负责人GD-C1-328单位（子单位）工程名称。
分项工程质量技术交底卡(建筑物及构筑物基础)
收规范。
（8)位于同一连接区段内的受拉钢筋搭接接头面积百分率:对梁、板类构件应≤25％；对于柱类构件应≤50％；纵向受拉钢筋的搭接长度l=1。
2la（接头面积百分率≤25%）、1。
4la(接头面积百分率≤50％)，且l≥300mm.纵向受压钢筋搭接时,搭接长度可取受拉钢筋搭接长度的70％。
且l≥200mm。
（9)受力钢筋:HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2。
5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径D不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求;钢筋作不大于90°的弯折时,弯折处的弯弧内直径不应小于钢筋直径的5倍.(10)箍筋：处焊接封闭环式箍筋外，箍筋的末端应作弯钩。
弯钩形式应符合设计要求；当设计无具体要求时，箍筋弯钩的弯弧内直径应不小于受力钢筋的直径。
箍筋弯钩的弯折角度：对一般结构，不应小于90°;对有抗震等要求的结构应为135°箍筋弯后的平直部分长度：对一般结构,不宜小于箍筋直径的5倍;对有抗震等要求的结构，不应小于箍筋直径的10倍。
（11）受力钢筋保层厚度（从外层钢筋外层边缘算起)按《混凝土结构施工图平面整体表示方法制图规则和构造详图（11G101-1）》54页选用。
（12）受拉钢筋的最小锚固长度La纵向受拉钢筋抗震锚固长度LaE见11G101—1页53。
（13）桩顶主筋应伸入承台内，当为HPB300级时，锚固长度为32d,当为HRB400级时，锚固长度为37d.7、钢筋绑扎(1)核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。
如有漏洞,应纠正增补。
（2）准备绑扎用的铁丝、绑扎工具(如钢筋钩、带扳口的小撬棍）,绑架等.钢筋绑扎用的铁丝，可采用20—22号铁丝，其中22号铁丝只用于绑扎直径12mm一下的钢筋。
电气安装分项工程施工质量技术交底卡
3.4严禁上下抛掷物件和工具，工具应随手放入袋内。
4．本卡无规定者按有关施工规范和JGJ59-99《建筑施工技术安全检查标准》执行。
专业技术负责人：交底人：接受人：
2.4照明器具，用电设备安装牢固，严禁使用木楔；吊钩埋设牢固，接地完好。灯具成排安装偏差小于5mm。配电箱内应有接地、接零端子排、回路标示明确，箱体垂直度允许偏差不大于3mm。暗插座、开关安装整齐，盖板紧贴墙面，插座孔接线正确，同一场形，高低相差不大于5mm，成排安装相差不大于0.5mm。
2.5线路绝缘水平不低于0.5兆欧。导线在箱、盒绝缘。
2.6接地保护完好，接地电阻合乎要求；圆钢塔焊时，必须双面焊接。保护地线采用单芯铜线时，有机械保护截面不小于2.5mm2，无机械保护时不小于4mm2，当相线截面小于16mm2时，地线的截面与导线相等。
3．安全规定
3.1参加操作人员必须遵守安全规程，电工须持证上岗，穿戴好劳保用品。
3.2所有机具不得带病工作，保护设施完善（漏电保护器接地完整）。
电气工程分项工程施工质量技术交底卡
GD2301003□□
施工单位
广州协安建设工程有限公司
工程名称
普洛斯广州保税区周转库工程
分部工程
电气安装工程
交底部位
库内、库外
日期
2005年8月20日
交
底
内
容
技术交底内容：
1．施工前准备
1.1熟悉设计图纸和图纸会审的意见，掌握施工要点。
1.2对进场材料进行清理、检验，必须符合设计要求，证件齐全。
1.3施工机具到位。
2．操作工艺要点
桥架安装技术交底记录
（1）槽紧贴建筑物墙面、固定牢固、横平竖直、布置合理、盖板无翘角、接口处整齐,拐角、丁字行连接、转弯连接正确,线槽/桥架内外无污染。
（2）吊架安装可用金属膨胀螺栓固定,圆钢吊架应采用内胀,并配有平垫、弹簧垫螺母拧紧,支架与吊架平整,吊杆垂直。
（3）线槽/桥架保护:线槽/桥架穿梁、墙、板等处时,线槽/桥架不应抹死在建筑物上；上下、左右各留50 mm用防火封堵料封堵。
3）吊架与支架应安装牢固,保证横平竖直。
4）吊架与支架的规格一般不小于角铁40*4.圆钢Φ10。
5）支架与吊架间距CT100 mm以下不大于1.5m, CT100 mm以上为1.5~2.0m,进出接线盒、箱、柜、转角、转弯和变形缝及丁字型末端500 mm以内设置固定支架,采用圆钢吊架时,横担上方设有平垫片及螺母,下方必须有平垫片、弹簧及双螺母,丝扣露出螺母为0.5 m m。
（2）孔洞预留：根据设计图纸的轴线部位,将预制好的木套盒放在线槽/桥架穿墙、楼板的位置,待结构模板拆除后拆下框架,并抹平洞口。
（3）支架及吊杆的要求:
1）支架及吊杆所用的钢材应平直,无显著扭曲,下料后长短控制在3mm范围内,切口处无卷边及毛刺；
2）钢支架与吊架焊接牢固,无显著变形,焊缝均匀平整,焊接长度符合要求,不得出现裂痕咬边、气孔、凹陷及漏焊等缺陷。
（4）电缆线槽/桥架敷设在易燃易爆气体管道和热力管道的下方,设计无要求时,与管道最小净距,应符合下表的规定：（单位米）
管道类别
平行净距
交叉净距
一般工艺管道
0.4
0.3
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业技术负责人: 交 底人: 接受人:
线槽敷设、桥架安装分项工程质量技术交底卡
GD2301003 □□
施工单位 中建四局安装工程有限公司
工程名称 广东全球通大厦（新址）（通信枢纽楼1幢） 分部工程 建筑电气
交底部位 西裙、南裙、 北裙1-5层、东裙楼1-5层及两端引至数码廊的 日 期 2008年03月01日
交
底
内
容
1 范围
以裙楼动力平面图15-21/DL（b）和照明、疏散指示灯插座平面图30-42/ZM(b)的电缆桥架、梯架、金属
线槽为重点，电缆桥架的工程量约500米，动力、照明金属线槽约700米。
2 施工准备
2.1 材料要求：
2.1.1 托盘式、梯级式电缆桥架、金属线槽（部分加金属隔板），必须符合施工图要求，并具有产品材
质证明及合格证。
2.1.2 照明日光灯必须符合施工图的要求，配电子整流器，灯管必须是三基色，灯具必须为指定的合格
产品，并有产品合格证。
2.1.3 绝缘导线必须符合施工图要求，按相序分色，接地线为黄绿双色线，绝缘导线必须是指定的合格产
品，并有产品合格证。
2.1.4 固定电缆桥架、金属线槽用的金属支架等，角钢、通丝圆钢、膨胀螺栓等材料，均必须是合格产品
且有相关证明。
2.2 主要机具：
冲击电钻、电焊机、切割机、金属开孔器、台钻、三级配电箱、木棚梯、高櫈、手枪电钻、钢锯、平锉、
圆锉、钢卷尺、铅笔、水平管等。
2.3 作业条件：
2.3.1 电缆桥架、金属线槽必须是在土建粉刷白灰后方可进行施工。
2.3.2 电缆桥架、金属线槽与工艺风管、消防管及喷淋管等有冲突的地方，必须是在工艺风管、消防管
及喷淋管等基本完成后，在不影响其它安装的情况下方可进行施工。
2.3.3 熟悉施工平面图、照明系统图、电气总说明以及有关的电气施工验收规范的要求。
3 操作工艺
3.1 金属支架的加工制作及安装基本要求
3.1.1 金属支架的制作必须使用切割机进行切割，严禁使用气焊、电焊进行切割。
3.1.2 金属支架钻孔必须使用台钻或直柄电钻，不得使用气焊、电焊进行开孔。
3.1.3 金属支架制作后，必须进行除锈，清除焊缝的焊渣，方可进行刷红丹漆两遍、中灰漆两遍。（每
刷一遍必须待自然烘干后再进行下一遍）
3.1.4 金属支架的固定，必须先将膨胀螺栓固定牢固后才进行支架的固定，必须带上平垫、弹垫并上紧
螺栓，严禁膨胀螺栓同支架一起固定。
3.1.5 使用组合膨胀螺栓时，必须用工具使胀头胀开后方可进行通丝圆钢的固定，每根圆钢必须固定牢
固，不得有松动现象，必要时采用两个螺母。
3.2 电缆桥架、金属线槽的加工制作、安装基本要求。
3.2.1 电缆桥架、金属线槽需要进行切割的地方，必须尽量使用钢锯进行切割，必要时可以用切割机切
割，但必须用平锉清除棱刺，严禁使用电焊、气焊工具进行切割。
3.2.2 电缆桥架、金属线槽的连接必须用厂家配的连接板连接，连接板两端不少于2个有防松动的垫圈
连接固定螺栓，并固定牢固平整。
专业技术负责人: 交 底人: 接受人:
线槽敷设、桥架安装分项工程质量技术交底卡
GD2301003 □□
施工单位 中建四局安装工程有限公司
工程名称 广东全球通大厦（新址）（通信枢纽楼1幢） 分部工程 建筑电气
交底部位 西裙、南裙、 北裙1-5层、东裙楼1-5层及两端引至数码廊的 日 期 2008年03月01日
交
底
内
容
3.2.3 电缆桥架、金属线槽的水平支架间距为1.5-3米，垂直安装的支架间距不大于2米。金属线槽的
水平支架大多数采用吊杆支架，容易晃动，因此需要根据现场情况在每路金属线槽上做几个固定的金属支架。
3.2.4 电缆桥架、金属线槽与支架间螺栓、桥架、线槽连接板固定无遗漏。
3.2.5 加有金属隔板的金属线槽，必须按施工图的要求进行安装，确保事故照明与确保照明的回路分开。
3.2.6 电缆桥架、金属线槽的安装必须水平成直线，外观必须美观。
3.3 灯具的安装
3.3.1 每套灯具的安装必须不小于2套螺栓固定。
3.3.2 灯具安装前，必须用开孔器将金属线槽、灯具的底部进行开孔，金属线槽的开孔位置必须与施工
图的灯位保持一致。
3.3.3 固定灯具的螺栓孔必须用手枪电钻进行钻孔。
3.3.4 灯具的外壳必须接地。
3.4 导线敷设的基本要求
3.4.1 线槽内敷设的导线，必须按照明平面图及系统图进行施工。
3.4.2 结合照明平面图、系统图每两个回路应不少于5根导线，即不能共用一根零线，在每两个回路中
的一条金属线槽内，可以共用一根地线。
3.4.3 导线穿越金属线槽底板（开孔器开孔的地方）时，必须用塑料软管加以保护。
3.4.4 金属线槽内不得有接头。
3.4.5 敷设的接地线必须与金属线槽和灯具的外壳进行连接。
3.4.6 导线的颜色必须按规范要求，A相为黄色、B相为绿色、C相为红色、零线为淡蓝色、接地线为黄
绿双色。
4 质量标准
4.1 保证项目
4.1.1 导线间和导线对地间的绝缘电阻必须大于0.5M。
4.1.2 电缆桥架、金属线槽要平直，接缝应严密，接地应良好，连接螺栓不能反穿。
4.1.3 灯具应居于金属线槽中对称，成行成线，标高一致，安装规范，协调美观。
4.1.4 电缆桥架、梯架及金属线槽，每节之间必须按施工说明用ZR-BV-16mm2的双色接地线作跨接，以保
证接地良好。
4.2 必须按图施工，对施工图有疑问时要及时向上反映，由施工技术人员及时解决，暂时解决不了的由
施工技术人员与设计人员联系，并及时解决。
4.3 班组施工完毕后，要进行班组自检，自检合格后通知施工员到现场复检，确实已按施工图施工完毕
后，再通知监理验收。
5 质量记录
5.1 金属线槽及绝缘导线产品出厂合格证。
5.2 金属线槽、配线、桥架安装工程预检、自检、互检记录。
5.3 设计变更洽商记录、竣工图。
5.4 金属线槽分项工程质量检验评定记录。（使用槽板配线表）
5.5 电气绝缘电阻记录。
专业技术负责人: 交 底人: 接受人:
线槽敷设、桥架安装分项工程质量技术交底卡
GD2301003 □□
施工单位 中建四局安装工程有限公司
工程名称 广东全球通大厦（新址）（通信枢纽楼1幢） 分部工程 建筑电气
交底部位 西裙、南裙、 北裙1-5层、东裙楼1-5层及两端引至数码廊的 日 期 2008年03月01日
交
底
内
容
专业技术负责人: 交 底人: 接受人:
