(完整word版)(经典版)液压传动题库
液压传动习题库及参考答案
液压传动习题库及参考答案液压传动习题库及参考答案⼀、判断题1、标号为N32的液压油是指这种油在温度为400C时，其运动粘度的平均值为32mm2/s。
（√）2、当溢流阀的远控⼝通油箱时，液压系统卸荷。
（√）3、由间隙两端的压⼒差引起的流动称为剪切流动。
（×）4、轴向柱塞泵既可以制成定量泵，也可以制成变量量泵。
（√）5、双作⽤式叶⽚马达与相应的泵结构不完全相同。
（√）6、改变轴向柱塞泵斜盘倾斜的⽅向就能改变吸、压油的⽅向。
（√）7、活塞缸可实现执⾏元件的直线运动。
（√）8、液压缸的差动连接可提⾼执⾏元件的运动速度。
（√）9、液控顺序阀阀芯的启闭不是利⽤进油⼝压⼒来控制的。
（√）10、先导式溢流阀主阀弹簧刚度⽐先导阀弹簧刚度⼩。
（√）11、液压传动适宜于在传动⽐要求严格的场合采⽤。
（×）12、齿轮泵都是定量泵。
（√）13、液压缸差动连接时，能⽐其它连接⽅式产⽣更⼤的推⼒。
（×）14、作⽤于活塞上的推⼒越⼤，活塞运动速度越快。
（×）15、滤清器的选择必须同时满⾜过滤和流量要求。
（√）16、M型中位机能的换向阀可实现中位卸荷。
（√）17、背压阀的作⽤是使液压缸的回油腔具有⼀定的压⼒，保证运动部件⼯作平稳。
（√）18、当液控顺序阀的出油⼝与油箱连接时，称为卸荷阀。
（√）19、插装阀可实现⼤流量通过。
（√）20、容积调速⽐节流调速的效率低。
（×）23、液压泵的⼯作压⼒取决于液压泵的公称压⼒。
（×）24、在齿轮泵中，为了消除困油现象，在泵的端盖上开卸荷槽。
（√）25、液压马达的实际输⼊流量⼤于理论流量。
（√）26、液压缸差动连接时，液压缸产⽣的作⽤⼒⽐⾮差动连接时的作⽤⼒⼤。
（×）29、通过节流阀的流量与节流阀的通流截⾯积成正⽐，与阀两端的压⼒差⼤⼩⽆关。
（×）30、定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。
（√）33、直控顺序阀利⽤外部控制油的压⼒来控制阀芯的移动。
液压传动题库及答案

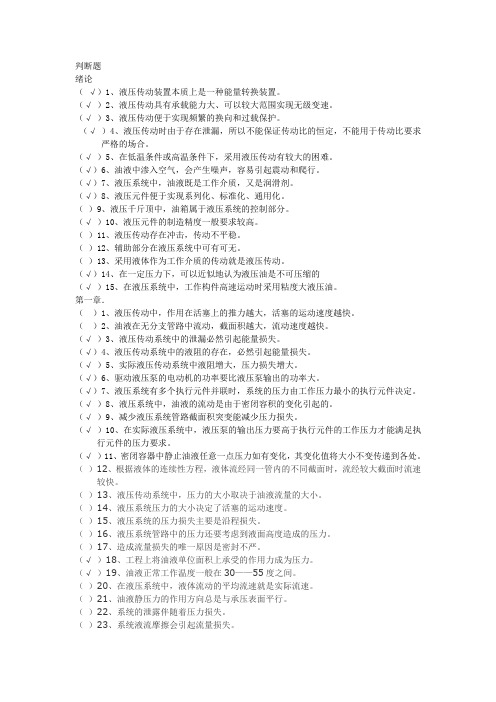

绪论（√）1、液压传动装置本质上是一种能量转换装置。
（√）2、液压传动具有承载能力大、可以较大范围实现无级变速。
（√）3、液压传动便于实现频繁的换向和过载保护。
（√）4、液压传动时由于存在泄漏，所以不能保证传动比的恒定，不能用于传动比要求严格的场合。
（√）5、在低温条件或高温条件下，采用液压传动有较大的困难。
（√）6、油液中渗入空气，会产生噪声，容易引起震动和爬行。
（√）7、液压系统中，油液既是工作介质，又是润滑剂。
（√）8、液压元件便于实现系列化、标准化、通用化。
（）9、液压千斤顶中，油箱属于液压系统的控制部分。
（√）10、液压元件的制造精度一般要求较高。
（）11、液压传动存在冲击，传动不平稳。
（）12、辅助部分在液压系统中可有可无。
（）13、采用液体作为工作介质的传动就是液压传动。
（√）14、在一定压力下，可以近似地认为液压油是不可压缩的（√）15、在液压系统中，工作构件高速运动时采用粘度大液压油。
第一章．（）1、液压传动中，作用在活塞上的推力越大，活塞的运动速度越快。
（）2、油液在无分支管路中流动，截面积越大，流动速度越快。
（√）3、液压传动系统中的泄漏必然引起能量损失。
（√）4、液压传动系统中的液阻的存在，必然引起能量损失。
（√）5、实际液压传动系统中液阻增大，压力损失增大。
（√）6、驱动液压泵的电动机的功率要比液压泵输出的功率大。
（√）7、液压系统有多个执行元件并联时，系统的压力由工作压力最小的执行元件决定。
（√）8、液压系统中，油液的流动是由于密闭容积的变化引起的。
（√）9、减少液压系统管路截面积突变能减少压力损失。
（√）10、在实际液压系统中，液压泵的输出压力要高于执行元件的工作压力才能满足执行元件的压力要求。
（√）11、密闭容器中静止油液任意一点压力如有变化，其变化值将大小不变传递到各处。
（）12、根据液体的连续性方程，液体流经同一管内的不同截面时，流经较大截面时流速较快。
（）13、液压传动系统中，压力的大小取决于油液流量的大小。
液压传动精彩试题及答案
液压传动精彩试题及答案一、单选题1. 液压泵的工作原理是：A. 容积变化B. 压力变化C. 速度变化D. 流量变化答案：A2. 液压系统中，节流阀的作用是：A. 控制流量B. 控制压力C. 控制方向D. 控制速度答案：A3. 液压缸的输出力与下列哪个因素无关？A. 压力B. 活塞面积C. 缸径D. 油液粘度答案：D二、多选题1. 液压系统中常见的能量损失包括：A. 泄漏损失B. 摩擦损失C. 惯性损失D. 压力损失答案：A、B、D2. 下列哪些是液压系统中的执行元件？A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：B、C三、判断题1. 液压系统中的油液必须保持清洁，以免造成系统故障。
答案：正确2. 液压系统中的油液粘度越高，系统的效率越高。
答案：错误四、填空题1. 液压系统中的_________元件用于控制油液的流动方向。
答案：方向控制阀2. 液压系统中的_________元件用于控制油液的流量。
答案：流量控制阀3. 液压系统中的_________元件用于控制油液的压力。
答案：压力控制阀五、简答题1. 请简述液压泵的工作原理。
答案：液压泵的工作原理是通过容积变化来实现油液的输送。
当液压泵的转子旋转时，泵内的工作腔体积会周期性地增大和减小，从而吸入油液并将其压缩后输送到系统中。
2. 液压系统中的溢流阀有什么作用？答案：溢流阀在液压系统中起到过载保护的作用。
当系统压力超过设定值时，溢流阀会打开，使多余的油液流回油箱，从而保护系统免受过高压力的损害。
六、计算题1. 已知液压缸的活塞直径为100mm，系统压力为10MPa，求液压缸的输出力。
答案：液压缸的输出力F = p × A = 10 × 10^6 Pa × (π × (0.1m)^2) = 3.14 × 10^5 N七、论述题1. 论述液压系统在工业自动化中的优势和局限性。
答案：液压系统在工业自动化中的优势包括：输出力大，响应速度快，控制精度高，结构紧凑，维护简单。
液压传动试题及答案
液压传动试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统中，动力元件是：A. 液压缸B. 液压泵C. 液压马达D. 液压阀2. 液压系统中，控制元件的主要作用是：A. 提供动力B. 传递动力C. 控制压力D. 控制流量3. 液压油的粘度对液压系统的影响是：A. 无影响B. 影响润滑C. 影响密封D. 影响温度4. 下列哪项不是液压系统的组成部分？A. 油箱B. 过滤器C. 传感器D. 电动机5. 液压缸的工作原理是：A. 利用液体的不可压缩性B. 利用液体的可压缩性C. 利用液体的流动性D. 利用液体的粘性二、多项选择题（每题3分，共15分）6. 液压泵的主要类型包括：A. 齿轮泵B. 柱塞泵C. 叶片泵D. 离心泵7. 液压系统中，执行元件的作用是：A. 转换能量B. 控制运动C. 产生力D. 产生速度8. 液压系统中，辅助元件包括：A. 油箱B. 过滤器C. 冷却器D. 管道9. 液压系统中，常见的故障类型有：A. 泄漏B. 堵塞C. 过热D. 噪声10. 液压系统中，压力控制阀的作用是：A. 维持压力B. 调节压力C. 限制压力D. 消除压力三、判断题（每题1分，共10分）11. 液压传动系统比机械传动系统更复杂。
（）12. 液压油的粘度越高，液压系统的效率越高。
（）13. 液压缸可以作为液压系统的执行元件。
（）14. 液压系统中的过滤器是用来过滤液压油中的杂质。
（）15. 液压泵的转速越高，其输出流量越大。
（）四、简答题（每题5分，共20分）16. 简述液压传动系统的基本组成。
17. 解释液压系统中的“帕斯卡定律”。
18. 描述液压缸的工作原理。
19. 列举液压系统中常见的几种故障及其可能的原因。
五、计算题（每题10分，共20分）20. 已知液压缸的活塞面积为500平方厘米，液压泵提供的工作压力为10兆帕，求液压缸的推力。
21. 假设液压系统中的油液密度为870千克/立方米，液压缸的推力为5000牛顿，求液压泵的输出流量。

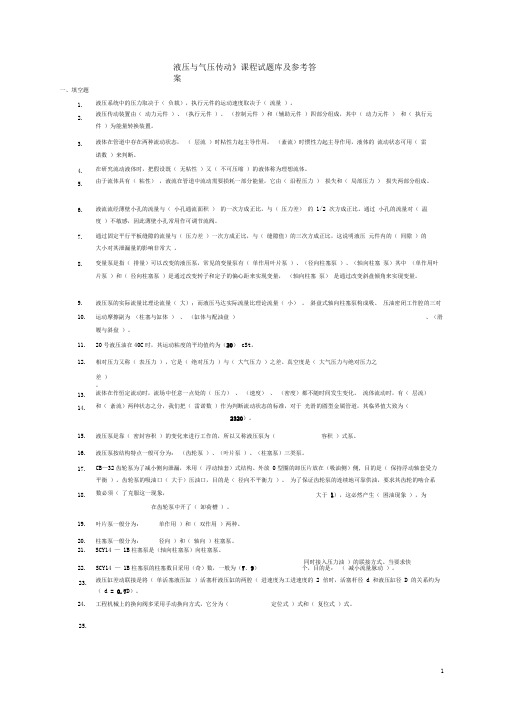

完整word版液压与气压传动试题库
23.25.液压与气压传动》课程试题库及参考答案SCY14 —1B柱塞泵是（轴向柱塞泵）向柱塞泵。
液压缸差动联接是将（单活塞液压缸）活塞杆液压缸的两腔（进速度为工进速度的2 倍时，活塞杆径d 和液压缸径D 的关系约为（d = 0.7D）。
一、填空题1.2. 液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。
3. 液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
4.5. 在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。
由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。
6. 液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2 次方成正比。
通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。
7. 通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。
8. 变量泵是指（排量）可以改变的液压泵，常见的变量泵有（单作用叶片泵）、（径向柱塞泵）、（轴向柱塞泵）其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。
9.10. 液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。
斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。
11. 20号液压油在40C时，其运动粘度的平均值约为（20）cSt。
12. 相对压力又称（表压力），它是（绝对压力）与（大气压力）之差。
真空度是（大气压力与绝对压力之差）。
液压传动试题库及答案
蒄一、填空题（每空2分，共40分）肂1 •液压传动中，压力决于—负载______________ ，速度决定于_______ 流量 ________ 。
薇2 •液压传动中，_实际输出流量________ 和 ____ 泵的出口压力 _相乘是液压功率（mm2/s）为其标号。
螆3 •我国生产的机械油和液压油采用_40 °C时的运动粘度羁4 •管路系统总的压力损失等于_沿程压力损失_及—局部压力损失—之和。
袁5 •方向控制阀的操纵方式有如下五种形式______ 手动式_、__机动式____ 、__电磁式____ —液动式、____ 电液动式_。
蚇6 •溢流阀、减压阀、顺序阀都有_______ 直动式 ______ 和____ 先导式 _______ 两种不同的结构形式膆7•进油路节流调速回路的功率损失由 ________ 溢流损失___________ 和______ 节流损失—两部分组成。
蚃二、单选题（每小题2分，共20分）虿1.压力对粘度的影响是（ B ）螇A没有影响B影响不大薇C压力升高，粘度降低D压力升高，粘度显著升高肁2 •目前，90%以上的液压系统采用（）蚂A合成型液压液B石油型液压油螇C 孚L 化型液压液 D 磷酸脂液螄3 .一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（ ） 袃A 管内的绝对压力比大气压力大 B 管内的绝对压力比大气压力小 蒁C 管内的相对压力为正值 D 管内的相对压力等于零祎4 •如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）螅7 .顺序阀的主要作用是（膅A 没有空隙 薅C 流量是相等的 膀羆5.在同一管道中，分别用Re 紊流、Re 那么三者的关系是（ C ） 薆A Re 紊流＜ Re 临界＜Re 层流 羃C Re 紊流＞ Re 临界＞ Re 层流 罿6 .有卸荷功能的中位机能是（ A 肆A H 、K 、M 型 羇C M 、0、D 型 B 没有泄漏D 上述说法都是正确的临界、Re 层流表示紊流、临界、层流时的雷诺数,B Re 紊流=Re 临界=Re 层流D Re 临界＜Re 层流＜Re 紊流）B 0、P 、Y 型D P 、A 、X 型羂A 定压、溢流、过载保护 膆C 降低油液压力供给低压部件 肄&旁油路节流调速回路在（ A 膃A 重载高速 螁C 轻载低速 芆9 .调速阀可以实现（ D ）蒅A 执行部件速度的调节 袄C 调速阀中的节流阀两端压差保持恒定 薀10•可以承受 负值负载 的节流调速回路是 薀A 进油路节流调速回路 袅C 回油路节流调速回路 莂薂蚀填空题（每空1分，共25 分）芆1•液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在 B 背压、远程调压D 利用压力变化以控制油路的接通或切断 ）时有较高的速度刚度B 重载低速D 轻载高速B 执行部件的运行速度不因负载而变化 D 以上都正确C ）B 旁油路节流调速回路D 三种回路都可以（各个）方向相等。
液压传动试题及答案
液压传动试题及答案### 液压传动试题及答案#### 一、选择题1. 液压传动系统主要由哪几部分组成？A. 泵、缸、阀B. 泵、缸、马达C. 泵、缸、油管D. 泵、阀、油管答案：B2. 下列哪个不是液压缸的组成部分？A. 缸体B. 活塞C. 密封件D. 电机答案：D3. 液压系统的压力损失主要由哪两个因素引起？A. 油温和油质B. 油温和油压C. 油流速度和油压D. 油流速度和管道阻力答案：D#### 二、填空题4. 液压系统中的_______是将机械能转换为液体的压力能的装置。
答案：泵5. 液压系统中的_______是用来控制油液流动方向的装置。
答案：阀6. 液压缸的工作原理是利用_______来实现往复运动。
答案：压力差#### 三、简答题7. 简述液压传动的优点。
- 力矩大，体积小。
- 响应速度快，易于实现自动化控制。
- 可实现无级变速和无级调速。
- 易于实现过载保护。
8. 液压系统在设计时应注意哪些因素？- 系统的压力和流量需求。
- 油液的选择和污染控制。
- 系统的热平衡和散热问题。
- 系统的可靠性和维护性。
#### 四、计算题9. 已知液压缸的活塞直径为200mm，系统压力为10MPa，求液压缸的推力。
- 推力 \( F = p \times A \)，其中 \( A = \frac{\pi \times d^2}{4} \)，\( d \) 为活塞直径。
- 代入数值计算：\( A = \frac{\pi \times (0.2m)^2}{4} \)，\( F = 10 \times 10^6 \times 0.031415 \)。
- 计算结果：\( F = 3141.55 N \)。
#### 五、论述题10. 论述液压系统故障诊断的一般步骤。
- 初步检查：检查系统是否有泄漏、异常声音等明显问题。
- 压力测试：测量系统压力是否符合设计要求。
- 流量测试：检查油泵和油缸的流量是否正常。
- 温度监测：检查系统是否过热，过热可能是由于过载或散热不良。
《液压传动》试题库及答案新整理
《液压传动》试题库及答案新整理试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。
（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。
（层流；紊流；雷诺数） 4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。
（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。
通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。
（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。
（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。
（大；小）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。
因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。
（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。
（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。
液压传动试题库与答案13376
液压传动试题库与答案液压传动是现代机械系统中常用的一种传动方式，涉及的知识点也十分丰富。
为了帮助各位学习者更好地掌握液压传动相关知识，本文整理了一些液压传动试题，并附有答案供大家参考。
选择题1.以下哪个是液压传动中常用的液体？A)水B)空气C)水银D)液压油答案：D2.液压传动的主要优点是什么？A)轻便、易于维护B)传递功率大、响应速度快C)成本低、易于操作D)以上答案均不正确答案：B3.下面哪些部件属于液压传动系统？A)油箱B)液压泵C)液压缸D)以上答案都正确答案：D4.在液压传动系统中，当液体从低压油管进入齿轮泵的吸油口时，齿轮泵的那个部分会受到压力？A)进油口B)出油口C)齿轮室的空间D)以上答案都不正确答案：C5.液压传动系统中，以下哪个部分负责将高压液体传输到执行机构？A)液压管路B)液压泵C)液压缸D)齿轮泵答案：A填空题1.液压传动中，常用的液体是__________。
答案：液压油2.液压传动的主要优点之一是传递功率大、响应速度__________。
答案：快3.液压传动系统中，液压泵负责将低压液体转换为__________压液体。
答案：高4.液压传动系统中，用于储存液体的部件称为__________。
答案：油箱5.液压传动系统中，液压管路将高压液体传输到__________机构。
答案：执行简答题1.请简要介绍液压传动的优点和缺点。
答案：液压传动的优点是传递功率大、响应速度快，同时可以同时传输多个工作部位；液压传动的缺点是液压泄漏、液压油气化、噪音和振动等问题难以避免，而且维护和保养成本相对较高。
2.请简述液压传动系统的工作原理。
答案：液压传动系统的工作原理可以简述为：液压泵将低压油液加压后送入管路，通过管路将压力传递到液压作用部位，由液压缸等执行机构完成相应的动作。
当液压系统需要停止工作时，可以通过手动或自动控制使液压泵停止或反转，从而达到控制系统的目的。
3.请简述液压传动系统的组成部分。
完整word版液压与气压传动试题库及答案
液压与气压传动试题一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。
2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率o2/s)为其标号。
时的运动粘度_40 (mmC3．我国生产的机械油和液压油采用4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。
5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。
6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。
二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re、Re、Re表示紊流、临界、层流时的雷诺数，那层流临界紊流么三者的关系是（ C ）A Re< Re<ReB Re= Re=Re 层流层流紊流临界紊流临界C Re> Re> ReD Re<Re<Re 紊流紊流临界临界层流层流6．有卸荷功能的中位机能是（A）型Y、P、O B 型M、K、H AC M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 简述容积节流调速回路的工作原理？ 答：容积节流调速回路的工作原理是：用压力补偿变量泵供油，用流量控制阀调定进入缸或由缸流出的流量来调节活塞运动速度，并使变量泵的输油量自动与缸所需流量相适应。这种调速回路，没有溢流损失，效率较高，速度稳定性也比单纯的容积调速回路好。 2. 什么是换向阀的“位”与“通”？ 1）换向阀的“位”：为了改变液流方向，阀芯相对于阀体应有不同的工作位置，这个工作位置数叫做“位”。职能符号中的方格表示工作位置，三个格为三位，两个格为二位。换向阀有几个工作位置就相应的有几个格数，即位数。 2）换向阀的“通”：当阀芯相对于阀体运动时，可改变各油口之间的连通情况，从而改变液体的流动方向。通常把换向阀与液压系统油路相连的油口数（主油口）叫做“通”。 3. 电液换向阀有何特点？如何调节它的换向时间？ 答：1）电液换向阀的特点：电液换向阀由电磁换向阀和液动换向阀两部分组成，其中电磁换向阀起先导阀作用，而液动换向阀起主阀作用，控制执行元件的主油路。它换向平稳，但换向时间长；允许通过的流量大，是大流量阀。 2）换向时间的调节：电液换向阀的换向时间可由单向阀进行调节。如图，当1DT通电时，液动换向阀的阀芯向右移动的速度（即换向时间）可用改变节流阀4开度的办法进行调节；2DT通电时，液动换向阀向左移动的速度（即换向时间）可用改变节流阀3的开度的办法进行调节。节流阀开度大，则回油速度高，即换向时间短；反之，则低，换向时间长。 4.什么是液压基本回路？常见的液压基本回路有几类？各起什么作用？ 答：由某些液压元件组成、用来完成特定功能的典型回路，称为液压基本回路。常见的液压基本回路有三大类： 1）方向控制回路，它在液压系统中的作用是控制执行元件的启动、停止或改变运动方向。2）压力控制回路，它的作用利用压力控制阀来实现系统的压力控制，用来实现稳压、减压，增压和多级调压等控制，满足执行元件在力或转矩上的要求。3）速度控制回路，它是液压系统的重要组成部分，用来控制执行元件的运动速度。 5.液压系统中为什么要设置背压回路？背压回路与平衡回路有何区别？ 答：在液压系统中设置背压回路，是为了提高执行元件的运动平稳性或减少爬行现象。这就要在回油路上设置背压阀，以形成一定的回油阻力，一般背压为0.3～0.8MPa，背压阀可以是装有硬弹簧的单向阀、顺序阀，也可以是溢流阀、节流阀等。 无论是平衡回路，还是背压回路，在回油管路上都存在背压，故都需要提高供油压力。但这两种基本回路的区别在于功用和背压的大小不同。背压回路主要用于提高进给系统的稳定性，提高加工精度，所具有的背压不大。平衡回路通常是用于立式液压缸或起重液压马达平衡运动部件的自重，以防运动部件自行下滑发生事故，其背压应根据运动部件的重量而定。 6.什么叫液压泵的排量，流量，理论流量，实际流量和额定流量？他们之间有什么关系？ 答：液压泵的排量是指泵轴转一转所排出油液的体积，常用V表示，单位为ml/r。液压泵的排量取决于液压泵密封腔的几何尺寸，不同的泵，因参数不同，所以排量也不一样。 液压泵的流量是指液压泵在单位时间内输出油液的体积，又分理论流量和实际流量。 理论流量是指不考虑液压泵泄漏损失情况下，液压泵在单位时间内输出油液的体积，常用qt表示，单位为l/min（升/分）。排量和理论流量之间的关系是：qt=nV/1000(l/min) 式中 n——液压泵的转速（r/min）；q——液压泵的排量（ml/r） 实际流量q是指考虑液压泵泄漏损失时，液压泵在单位时间内实际输出的油液体积。由于液压泵在工作中存在泄漏损失，所以液压泵的实际输出流量小于理论流量。 额定流量qs是指泵在额定转速和额定压力下工作时，实际输出的流量。泵的产品样本或铭牌上标出的流量为泵的额定流量。 7．如果与液压泵吸油口相通的油箱是完全封闭的，不与大气相通，液压泵能否正常工作？ 答：液压泵是依靠密闭工作容积的变化，将机械能转化成压力能的泵，常称为容积式泵。液压泵在机构的作用下，密闭工作容积增大时，形成局部真空，具备了吸油条件；又由于油 箱与大气相通，在大气压力作用下油箱里的油液被压入其内，这样才能完成液压泵的吸油过程。如果将油箱完全封闭，不与大气相通，于是就失去利用大气压力将油箱的油液强行压入泵内的条件，从而无法完成吸油过程，液压泵便不能工作了。 8．溢流阀在液压系统中有何功用？ 答：溢流阀在液压系统中很重要，特别是定量泵系统，没有溢流阀几乎不可能工作。它的主要功能有如下几点： 1）起稳压溢流作用 用定量泵供油时，它与节流阀配合，可以调节和平衡液压系统中的流量。在这种场合下，阀口经常随着压力的波动而开启，油液经阀口流回油箱，起稳压溢流作用。 2）起安全阀作用 避免液压系统和机床因过载而引起事故。在这种场合下，阀门平时是关闭的，只有负载超过规定的极限时才开启，起安全作用。通常，把溢流阀的调定压力比系统最高压力调高10~20%。 3）作卸荷阀用 由先导型溢流阀与二位二通电磁阀配合使用，可使系统卸荷。 4）作远程调压阀用 用管路将溢流阀的遥控口接至调节方便的远程调节进口处，以实现远控目的。 5）作高低压多级控制用 换向阀将溢流阀的遥控口和几个远程调压阀连接，即可实现高低压多级控制。 6）用于产生背压 将溢流阀串联在回油路上，可以产生背压，使执行元件运动平稳。此时溢流阀的调定压力低，一般用直动式低压溢流阀即可。 9．二位四通电磁阀能否作二位二通阀使用？具体接法如何？ 答：能，二位四通改二位三通将一个油口封闭，改二位二通将B、T封闭。 10．若把先导式溢流阀的远控制口当成泄漏口接油箱，这时液压系统会产生什么问题？ 答：产生卸荷现象，系统压力近乎零。 11．如图所示的回路中，溢流阀的调整压力为5.0MPa，减压阀的调整压力为2.5MPa，试分析下列情况，并说明减压阀阀口处于什么状态？ (1)当泵压力等于溢流阀调整压力时，图中夹紧缸使工件夹紧后，A、C点的压力各为多少？ (2)当泵压力由于工作缸快进压力降到1.5MPa时（夹紧缸原先处于夹紧状态）A、C点的压力各为多少？ (3)夹紧缸在夹紧工件前作空载运动时，A、B、C三点的压力各为多少？ 答：1)工件夹紧时，夹紧缸压力即为减压阀调整压力，pA=pc=2.5MPa。减压阀开口很小这时仍有一部分油通过减压阀阀芯的小开口（或三角槽），将先导阀打开而流出，减压阀阀口始终处在工作状态。 2)泵的压力突然降到1.5MPa时，减压阀的进口压力小于调整压力pj，减压阀阀口全开而先导阀处于关闭状态，阀口不起减压作用，pA=pＢ=1.5MPa。单向阀后的C点压力，由于原来夹紧缸处于2.5MPa，单向阀在短时间内有保压作用，故pc=2.5MPa，以免夹紧的工件松动。 3)夹紧缸作空载快速运动时，pc=０。A点的压力如不考虑油液流过单向阀造成的压力损失，pA=０。因减压阀阀口全开，若压力损失不计，则pＢ=０。由此可见，夹紧缸空载快速运动时将影响到泵的工作压力。 12.如图所示为采用中、低压系列调速阀的回油调速回路，溢流阀的调定压力py=4MPa，缸径D=100mm，活塞杆直径d=50mm，负载力F=3100N，工作时发现活塞运动速度不稳定，试分析原因，并提出改进措施。 答：05.0212221AFAppFApApyy
节流阀两端压差几乎没有。 改进：如油泵额定压力可以调大溢流阀压力py，如不行只有改小最大外载。 13. 液压缸为什么要设缓冲装置？ 答：当运动件的质量较大，运动速度较高时，由于惯性力较大，具有较大的动量。在这种情况下，活塞运动到缸筒的终端时，会与端盖发生机械碰撞，产生很大的冲击和噪声，严重影响加工精度，甚至引起破坏性事故，所以在大型、高压或高精度的液压设备中，常常设有缓冲装置，其目的是使活塞在接近终端时，增加回油阻力，从而减缓运动部件的运动速度，避免撞击液压缸端盖。 14. 试比较先导型溢流阀和先导型减压阀的异同点。 答：相同点：溢流阀与减压阀同属压力控制阀，都是由液压力与弹簧力进行比较来控制阀口动作；两阀都可以在先导阀的遥控口接远程调压阀实现远控或多级调压。 差别：1）溢流阀阀口常闭，进出油口不通；减压阀阀口常开，进出油口相通。2）溢流阀为进口压力控制，阀口开启后保证进口压力稳定；减压阀为出口压力控制，阀口关小后保证出口压力稳定。3）溢流阀出口接油箱，先导阀弹簧腔的泄漏油经阀体内流道内泄至出口；减压阀出口压力油去工作，压力不为零，先导阀弹簧腔的泄漏油有单独的油口引回油箱。 15.试举例说明“液压系统的工作压力取决于负载”？ 答：如图所示的液压缸在压力油的作用下活塞匀速向右运动，在实现这个运动，当F=W时，
液压油的压力为224=4=DWDFp
当F=2W时，缸内液压油的压力为221242=4=DWDFp 当F=3W时，缸内液压油的压力为222243=4=DWDFp …… 由此我们可以得出结论：液压系统中“压力决定于载荷”。 16. 试举例说明“液压系统执行元件的运动速度取决于流量”？ 17. 举例说明单向阀在系统中的作用。 1.常被安装在泵口，为防止压力冲击影响泵的正常工作，并防止泵不工作时系统油液倒流.2.被用来隔开高低压腔3.与其他的 组成单向节流阀，单向减压阀，单向顺序阀4.安装在回油路上的背压阀，此时阀的开启压力为0.3-0.5Mpa 五、计算题 1．图示为某专用液压铣床的油路图。泵输出流量qp=30l/min，溢流阀调定压力 py＝24×105Pa，液压缸两腔有效面积A1=50 cm2，A2=25 cm2，切削负载Ft=9000N，摩擦负载Ff=1000N切削时通过调速阀的流量为qT=1.2l/min，若元件的泄漏和损失忽略不计。试求： 1） 活塞快速接近工件时，活塞的运动速度v1（cm/s）及回路的效率η1；（%） 2） 当切削进给时，活塞的运动速度v2（cm/s）及回路的效率η2。（%） （10 、100 ；0.8 、6.7 ）
解: 1)s/1m.0105060103043p11Aqv %1001 2)s/008m.0102560102.1432i2Aqv
