钢包粘渣的原因分析
淼徽嚣妻鬏
表３
钢包渣的化学成分
但其它物质均是高熔点相。镁铝尖晶石熔点为
（％） ２１３０℃、ＣＡ６熔点为１８５０℃、ＣＡ２熔点为 １７５０℃。根据粘渣物的化学分析和岩相分析结果 可以知道钢包粘渣主要是熔渣在高温下与耐火 材料反应生成的一系列反应物。这些反应物中 既有高熔点的物质。如镁铝尖晶石、六铝酸钙、
的含量非常高。Ｓｉ０２含量为６０．７２％。Ｓｉ０２含量 升高液相粘度显著上升，灿２０，增加也会使粘度 上升，而Ｃ８０增加粘度显著下降。因此，保温 剂在高温下会形成高粘度的液相，随连铸时钢 液面的下降容易粘附在包壁上。现场观察到。 连铸结束后，保温剂容易在渣线以上部位结
圈，
共有４１炉。涉及１６个钢种，其中，硅镇静钢
３．２Байду номын сангаас包渣的影响
这是因为ＣａＦ２比ＣａＯ引入静电势较小，丽数量 较多的使Ｓｉｐ乒解体的ｒ离子；另一方面，ＣａＦ２
又能与高熔点氧化物ＣａＯ、ＭｇＯ、Ａ１２０。形成低
熔点共晶体。提高熔渣的过热度及均匀性，也 使粘度得以降低。 酸性氧化物能使粘滞流动单元尺寸变大， 所以能提高粘度。Ａ１２０，是两性氧化物，在碱度
（精炼渣化学分析平均值）
统称为粘渣物。粘渣物试样除去铁后进行分
析，
二铝酸钙等，也有一些高粘度的硅酸盐。这样 的粘渣物加上冷钢的存在，熔点高又坚硬，会
牢牢地粘在包壁上，任凭钢水的浸泡下也不能
粘结物化学成分见表４。从表４可以看出．
与钢包渣（见表３）相比，粘渣物的Ａｌ：Ｏ，、 ＭｇＯ、Ｃａｏ、Ｓｉ０２等成分均发生了变化。铝镁碳
３粘渣因素分析
影响钢包粘渣的因素主要有耐火材料材质、 转炉渣的成分、钢包保温剂、冶炼钢种、钢包 周转速度、钢包维护及保温方法等。 ３．１耐火材料材质 铝镁碳砖钢包和无碳砖钢包使用过程中都
纹，使渣和冷钢极易粘附、渗透，如此循环和
长期堆积，使内衬表面状况更差，粘渣越来越
严重。但粘渣的情形和原因有所不同。无碳预
有１０炉，占２４．４％，铝镇静钢有３ｌ炉，占 ７５．６％。钢包粘罐与正常炉次的浇完至翻罐间隔
有未熔化的保温剂颗粒粘在包壁上。 另外现场观察到，钢包保温剂的铺展性差。
时间对比数据见表６。
表６钢包粘渣与浇完至翻罐的间隔时间
保温剂加入钢包后．往往出现堆状．不能迅速 地铺展开，因此导致钢水表面经常有局部裸露 在空气中，提高了热传导速度，使保温剂的保 温作用未能得到很好的发挥。同时由于其铺展 性不好，致使钢水液面的覆盖效果不佳，局部 钢水甚至与空气直接接触．钢水的二次氧化比 较严重， 二次氧化物Ａ１２０，既严重影响了钢水 从表６中的数据可见．钢包粘渣严重炉次
ＭｇＯ的增加而增大，随ＣａＦ２、ＣａＯ的增加而减 小。 ３．３钢包保温剂的影响 武钢采用了钢包颗粒保温剂。对其中厂家Ａ
１５６
柳钢科技
２００７年泛珠三角ｌｌ省（区） 炼钢连铸学会论文专辑
成分抽查检验结果见表５。
查！二窒全竺竺璺堡兰型竺兰竺墨！竺３矗１钢笔器暑篱黼即钢包周转越慢，
越易生产粘渣。使用钢包盖。如不用钢包盖， 钢水温降大，易引起粘渣，钢包周转速度慢，
在包壁的附着力增大．最终导致钢包表面渣层
越积越厚，重量也越来越重。
（％）
Ｍ９０ Ｃａｏ Ｓｉ０２
粘渣物的化学和岩相分析结果
Ａ１２０３
７肌
２．６８
铝镁碳砖钢包粘渣物化学分析平均值 铝镁碳砖钢包粘渣物岩相分析
２６．４０
７．６５
３３．２０
２１．２４
试样中主要有Ｍ Ａ（镁铝尖晶石）、Ｃ２ＡＳ（黄长石）、少
量ＣＡ２
附，造成热修清理透气砖困难，严重影响了钢
包透气砖底吹效果，对生产造成威胁； （２）造
成钢包容积减小，钢液面上升，并且精炼时钢 渣会上浮至包口，使包口结渣、结冷钢，严重 影响钢包铸余渣的翻净；
（３）造成钢包重量增 （４）由于
２钢包粘渣的现状和机理分析
武钢３００ｔ钢包包壁工作层采用两种材质的 砖铝镁碳砖和刚玉尖晶石质无碳预制块砖。钢 包主要参数见表１。
由此可见，钢包粘渣程度与冶炼钢种是密 切相关的。
篡％藿甏霉翼嚣妻嚣
炼钢连铸学会论文专辑
不 骡守：稍鬯柏碹列爆囚万优 米源等：钢包粘渣的原因分析 减少开裂。
６１．５６ ３．２３ １７．４８ ６．９６ ５．１９
无碳预制块钢包粘渣物化学分析平均值 无碳预制块钢包粘渣物岩相分析
试样中主要有ｃＡ６、ＭＡ（镁铝尖晶石）、Ｃ２Ａｓ黄长 石、尖晶石固溶体（固溶Ｍｎ、Ｆｅ）等 会产生粘渣现象。从使用过程中可以看出，新 的钢包一般粘渣不严重．但是随着使用次数的
增加，包衬表面变得凹凸不平， 冷热交替使用中． 在钢包频繁的 钢包内衬出现较多的微细裂
减小。能使炼钢渣粘度显著增大的组分是ＭｇＯ
和Ｃｒ２０，。当它们的含量超过在熔渣的溶解度 （ｗ（ＭｇＯ）＞１０％～２０％，ｗ（Ｃｒ２０３）＞５％～６％时， 渣中就有难溶解的固相物，如方镁石、铬铁矿、
不同。钢包渣的成分在很大范围内变化，不同 成分的钢包渣对粘渣的影响会有所不同，下文 从渣粘度的角度进行分析。钢包粘渣与渣的粘
度会有一定的关系．渣粘度越大越容易粘渣。
尖晶石（ＦｅＯ・Ｃｒ２０３，ＭｇＯ・Ｃｒ２０３）出现。如加入 的石灰过量．例如ＣａＯ的质量分数高达４０％～
４５％以上时，就有石灰粒子存于熔渣中，使渣粘 度增大。 根据上述分析，渣粘度随Ａｌ：０３、ＳｉＯ：、
对于均匀性熔渣的粘度服从牛顿黏滞液体的规
律：
１１＝Ｂ鹋两椰） 式中，Ｂ０＿常数，Ｎ・ｓ／ｍ２； Ｅｍ一粘流活化能，Ｊ／ｍｏｌ。 粘度决定于移动质点的活化能。在相同温 度条件下，不同成分含量熔渣的Ｅｑ不同，粘度
篡翟霍甏Ｉ霉篓鐾妻嚣
炼钢连铸学会论文专辑
不 骡寻：硼色釉ｉ！苣【削脲四万影Ｉ 米源等：钢包粘渣的原因分析
１５５
制块钢包使用的前期开始逐渐粘渣，中期粘渣 达到高峰，后期钢包重量有所回落；铝镁碳砖 一般在使用中期以后开始粘渣。分析原因，这 与包衬材料的材质及其抗侵蚀性不同有关。无 碳砖钢包砖缝比铝镁碳砖的大。砖缝首先受到 侵蚀，砖缝处凹陷，渣容易粘附。无碳砖钢包 大修时，发现工作层背面常常夹着冷钢，说明 无碳砖的砖缝抗渗透性较差。铝镁碳砖钢包在 使用过程中基本没有缝隙。抗渗透性明显好于 无碳砖钢包。Ａ１２０，一Ｍｇｏ—Ｃ砖虽然具有整体性 和耐侵蚀性好的特点，但由于含有高导热的石 墨，钢包散热多，使钢水温度下降，也会造成 粘渣；铝镁碳砖的石墨发生氧化后，砖体出现 松散和空隙，熔渣和熔钢回沿空隙渗入很深。 就耐火材料本身而言，引趋粘渣的主要原
ｃｏｕｎｔｅｎｎｅ鹊ｕｒｅｓ Ｓｌａｇ Ｓｔｉｃｋｅｒ
ｗｅｒｅ
１前言
近年来，武钢３００ｔ钢包普遍出现包壁、包 底粘渣现象。钢包粘渣后，会引起以下问题：
（１）钢包包底粘渣后，钢包透气砖表面被渣粘
分困难．拆除时间长。造成钢包修理周期长， 造成钢包周转紧张。因此，有必要对钢包粘渣 的原因和机理进行研究。以便采取对策减轻粘 渣。武钢通过分析钢包粘渣机理，通过优化钢 包热周转制度，加强钢包保温，提高耐火材料 质量，较好地解决了钢包的粘渣问题，为生产 的顺行打下坚实的基础。
引入的Ｆ和０２－同样，能起到使硅氧络离子解体
的作用。实践证明，ＣａＦ２调整低碱度熔渣的粘 度的作用比Ｃａ０、Ｎａ２０等碱性氧化物的作用强。
应，形成一些高熔点的物质粘附在包衬表面， 在粘附层与耐火材料之间易渗入钢水，加速钢 包的粘渣。根据以上的分析，钢包粘渣与耐火 材料的抗渣侵蚀性和渗透性有很大的关系。包 衬材料的抗侵蚀性好，抗渗透性好，裂纹少， 就不容易粘渣。
高时，Ａｌ的配位数为４，形成与Ｓｉ０２相同的四
武钢三炼钢的二次精炼设备钢包吹氩站、
ＲＨ和ＬＦ。需要在钢包中进行脱氧、脱硫、脱
面体结构，流动单元变大，粘度增加；碱度低
时。Ａｌ的配位数为６，形成八面体结构，粘度
碳、脱气、合金成分微调、去除非金属夹杂及 夹杂物变性处理、钢水的温度控制等。因此，
钢种不同，精炼方式不同，钢包渣的成分也就
点较高，很容易粘结在钢包壁上。同时根据渣 粘度的规律推断，铝镇静钢和超低碳钢渣的粘
净．促使粘渣日益加重。
４减少钢包粘渣的对策
为改善钢包粘渣严重的状况，目前主要采
取了以下措施： （１）要严格控制周转钢包的个数，提高红 热钢包周转速度。 （２）加强钢包的维护操作及时清理钢包包
度较大，容易粘渣；硅镇静钢渣的粘度较小， 不容易粘渣。现场观察，铝镇静钢粘渣较严重， 这与渣成分和粘度的分析结果是一致的。
梨墨警翟霉霎翟妻嚣
炼钢连铸学会论文专辑
例 柳钢科技 谰 料 致
１５３
钢包粘渣的原因分析
米源杨新泉卢凯 （武汉钢铁（集团）公司第三炼钢厂） 摘要介绍了武钢３００ｔ钢包在使用中粘渣的情况，分析了钢包粘渣的原因，提出了相应的措
施和对策。
关键词钢包
耐火材料
粘渣
Ｃａ啷姻Ａｎａｌｙｓｉｓ
Ｍｉ
ｏｎ
Ｙｕ舳
Ｓｌａｇ Ｓｔｉｃｋｅｒ ｉｎ Ｌａｍｅ Ｙ柚ｇ Ｘｉｎｑｕ舳 Ｌｕ融ｉ
３．５钢包周转工艺的影响
包壁温度低，则使用中包壁要吸收大量的热量， 导致包壁四周的钢水可能形成一层凝固膜，浇 钢时随液面下降冷钢和渣都容易在包壁上粘附， 红包出钢率不高也是造成粘渣的原因之一。 ３点２钢包从浇完至翻罐间隔时间的影响
经过一段时间调查，钢包粘渣异常的炉次
保温剂以眦０３和Ｓｉ０２为主，特别是ｓｉ０２
钢，由于下渣线部位熔损较快，因此，较多的 情况是，在上渣线以下至下渣线以上部位形成 厚厚的粘渣层。冷钢对粘渣层起了锚固作用，
渣粘在钢包壁上，应该说这与渣和钢包（包
括钢包耐材质量和钢包的热状态）都有关系。其 实粘在钢包衬表面的物质不仅仅是渣，还有渣 冷凝后的析出产物和冷钢，因此，把这些物质
１“
柳钢科技
ＷＩｓＣｏ）
钢包穿包、漏包原因分析及预防措施
钢水温度和成分异常原因
钢水温度异常
钢水温度过高或过低，都可能会导致钢包在使用过程中出现变形和破裂。
钢水成分异常
钢水中的化学成分不符合要求，如硫、磷含量过高，可能会导致钢水在浇注过程中出现夹渣或气孔等 问题，从而造成钢包损坏或漏包。
04
钢包穿包、漏包预防措施
提高耐火材料质量
总结词
选用高质量的耐火材料，提高钢包的耐火性 能和使用寿命。
加强钢包维护和检修
要点一
总结词
加强钢包的日常维护和定期检修，及时发现并处理存 在的问题。
要点二
详细描述
建立钢包使用和维护的日常检查制度，定期对钢包进 行检查、维修和更换易损件，确保钢包保持良好的工 作状态。
控制钢水温度和成分
总结词
控制钢水温度和成分，减少对钢包的影响。
详细描述
严格控制钢水的温度和成分，避免因钢水温度过高或成 分波动导致钢包受损或穿包、漏包事故的发生。
钢包漏包
指由于包衬耐火材料或其他结构损坏，导致钢水泄漏到钢包外，但钢包穿包装 置未发生故障的现象。
钢包穿包、漏包现象及影响
01
02
03
环境污染
钢水泄漏会对生产环境造 成严重污染，影响现场作 业人员的健康和安全生产 。
生产效率下降
穿包、漏包现象会导致生 产过程中断，影响连铸机 效率，增加生产成本。
设备损坏
耐火材料本身的强度、耐磨性等性能不符合要求，或者耐 火材料在制造和施工过程中受到污染或损伤，都会导致耐 火材料在使用过程中损坏。
烘烤不当
钢包在使用前需要进行烘烤，如果烘烤温度过高或过低， 或者烘烤时间不足或过长，都可能会导致耐火材料损坏。
耐火材料维护不当
钢包在使用过程中，如果未定期检查和维护耐火材料，可 能会导致耐火材料脱落或损坏。

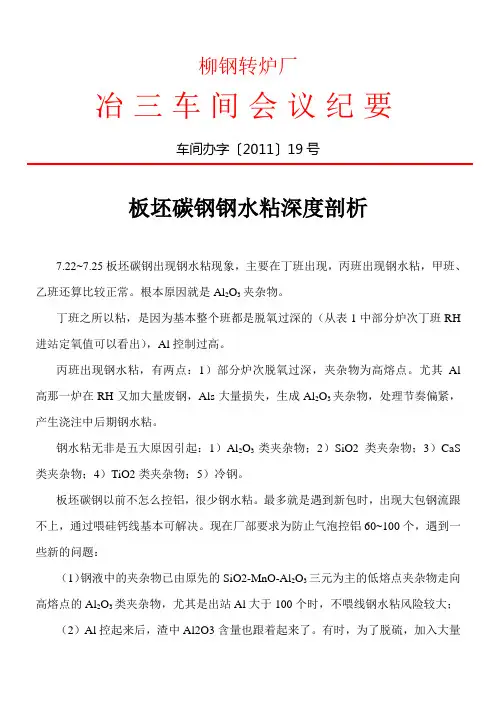

板坯碳钢钢水粘深度剖析
柳钢转炉厂冶三车间会议纪要车间办字〔2011〕19号板坯碳钢钢水粘深度剖析7.22~7.25板坯碳钢出现钢水粘现象，主要在丁班出现，丙班出现钢水粘，甲班、乙班还算比较正常。
根本原因就是Al2O3夹杂物。
丁班之所以粘，是因为基本整个班都是脱氧过深的（从表1中部分炉次丁班RH 进站定氧值可以看出），Al控制过高。
丙班出现钢水粘，有两点：1）部分炉次脱氧过深，夹杂物为高熔点。
尤其Al 高那一炉在RH又加大量废钢，Als大量损失，生成Al2O3夹杂物，处理节奏偏紧，产生浇注中后期钢水粘。
钢水粘无非是五大原因引起：1）Al2O3类夹杂物；2）SiO2类夹杂物；3）CaS 类夹杂物；4）TiO2类夹杂物；5）冷钢。
板坯碳钢以前不怎么控铝，很少钢水粘。
最多就是遇到新包时，出现大包钢流跟不上，通过喂硅钙线基本可解决。
现在厂部要求为防止气泡控铝60~100个，遇到一些新的问题：（1）钢液中的夹杂物已由原先的SiO2-MnO-Al2O3三元为主的低熔点夹杂物走向高熔点的Al2O3类夹杂物，尤其是出站Al大于100个时，不喂线钢水粘风险较大；（2）Al控起来后，渣中Al2O3含量也跟着起来了。
有时，为了脱硫，加入大量的精炼渣，导致顶渣中Al2O3含量偏高，一般高于18%后，渣子开始发粘，炉长肯定会加萤石调渣，加完萤石后，渣子开始变稀，钢液里边的Al又开始被氧化损失掉，渣子更稀，碱度低，顶渣吸附Al2O3类夹杂能力弱，钢液裸露机会增加，氮偏高那是肯定的。
不信邪的，可以查成品氮，对比各班看看是不是有这么个规律；（3）Al控起来后，白渣维持时间延长，加之顶渣处理不当，加入大量的萤石，钢包耐材侵蚀量增加，形成大量高熔点的MgO·Al2O3尖晶石；（4）LF大量加硅铁或后期补硅铁，生成钙铝酸盐类夹杂物；（5）原本LF接铸机，钙处理还可以顶一下。
但LF现在是接RH，喂完线后没怎么吹氩，一去真空，钙跟废气跑了，钙铝比都没得，夹杂物不得老老实实形成高熔点Al2O3类夹杂。
钢包穿包、漏包原因分析及预防措施
对未来工作的建议
建议加强钢包设计阶段的审查，确保 设计合理，符合实际生产需要。
建议加强操作人员的培训，提高操作 技能和安全意识，避免因操作不当导 致的钢包穿包、漏包事故。
建议提高钢包制造质量，加强质量检 验，防止不合格产品流入生产线。
建议加强钢包的维护保养，定期进行 检查、维修和更换易损件，确保钢包 处于良好的工作状态。
钢包穿包、漏包现象概述
• 钢包穿包是指钢水从钢包底部漏出的 现象。漏包则是指钢包侧壁或顶部出 现裂纹或破损，导致钢水泄漏。这些 现象的发生不仅会造成生产中断和环 境污染，还可能引发人员伤亡和设备 损坏等严重后果。因此，对钢包穿包、 漏包现象的预防和控制是钢铁企业生 产管理中的重要任务之一。
02
钢包穿包、漏包原因分析
03
预防措施
设备预防措施
设备维护与检查
定期对设备进行维护和检查，确保设 备处于良好状态，防止因设备故障导 致穿包、漏包。
设备更新与改造
及时更新和改造设备，引入先进的生 产技术和设备，提高设备的稳定性和 可靠性。
操作预防措施
操作培训
对操作人员进行定期培训，提高操作 技能和安全意识，确保操作人员能够 正确、安全地操作设备。
钢包穿包、漏包原因分析 及预防措施
• 引言 • 钢包穿包、漏包原因分析 • 预防措施 • 案例分析 • 结论与建议
01
引言
目的和背景
• 钢铁工业是我国重要的基础产业， 钢包是钢铁生产流程中的重要设 备之一。钢包穿包、漏包现象是 钢铁生产过程中常见的问题，不 仅影响了生产线的稳定运行，还 可能引发安全事故。因此，对钢 包穿包、漏包现象的原因进行分 析，并提出相应的预防措施，对 于保障生产安全和提高生产效率 具有重要意义。
钢包穿包、漏包原因分析和预防措施方案
b、渣线部位穿包预防措施：严格执行钢包分 类使用制度及甩包作业标准，限制和减少 萤石、碳化钙用量。
c、其它包底、冲击区（倒渣面）部位。认真 执行甩包作业标准。此类事故的预防对大 包热修判包人员经验及工作素质要求较高
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
（2）常见钢包事故包括哪些？
穿包漏包、底吹不透、刺钢渗钢、不自流等。
（3）钢包穿包漏包事故类型及预防措施
a、透气砖部位穿包：底吹气体含水或含氧量超标。预防措施：保证 底吹气体纯度。及时测量透气砖残厚并关注透气砖侵蚀速度。 透气砖耐材原因。预防措施：选用知名大企业透气砖。注意安 装过程不得磕碰，注意耐材防潮。
2. 透气砖座砖侵蚀过快，不能保护透气砖。座砖的 作用是保护透气砖，但是如果座砖侵蚀过快、或 者座砖横断而不能起保护作用时，透气砖也会出 现侵蚀过快，低于安全长度时，导致漏钢事故。
预防措施：选用知名大企业透气砖。注意安装过程不 得磕碰，注意耐材防潮。
严格执行透气砖吹扫操作规程。
我厂目前使用的是整体式狭缝透气砖。
及时测量透气砖残厚并关注透气砖侵蚀速度。
第二种原因是透气砖本身。
1. 透气砖侵蚀过快，在使用时低于安全长度，导致 压紧机构受到高温钢水加热而软化变形，在钢水 压力下钢水流出；这和透气砖的材质选择不当 （材质匹配）、热震性能不好（使用中剥落、裂 纹）、生产控制不严（偏析）、保存不当（受 潮）、过长时间烧氧（现场操作）等有关系。
1.2钢包事Βιβλιοθήκη 的严重性由于钢包承载着液态高温钢水，钢包一 旦发生事故，轻则导致停机拉下事故、重则 造成人身伤害事故，更严重地会发生工忘甚 至群死群伤事故。
正是由于钢包在炼钢工艺流程中作用十 分重要，因此现在许多钢厂越来越重视对于 钢包作用及事故预防的研究工工作。
钢包引流砂烧结的原因-概述说明以及解释
钢包引流砂烧结的原因-概述说明以及解释1.引言1.1 概述钢包引流砂烧结是指在钢包炼钢过程中，由于一系列原因导致引流砂发生结块堵塞的现象。
这种情况会影响钢水的正常流动和钢水质量，进一步影响到整个炼钢工艺的稳定性和安全性。
钢包引流砂烧结的原因是多方面的，包括操作不当、锅内条件不佳、砂料质量差等因素。
本文将深入探讨钢包引流砂烧结的原因，以期能够为解决这一问题提供一定的参考。
1.2 文章结构文章结构部分的内容如下：本文主要包括引言、正文和结论三个部分。
在引言部分中，首先对钢包引流砂烧结的问题进行了概述，接着说明了文章的结构和研究的目的。
在正文部分，将详细探讨钢包引流砂烧结的三个主要原因，包括原因1、原因2和原因3。
在结论部分，将对本文进行总结，分析烧结问题的影响，并展望未来可能的解决方向。
通过以上内容的阐述，读者可以更深入地了解钢包引流砂烧结问题的成因和可能的应对措施。
1.3 目的文章目的是探讨钢包引流砂烧结的原因，深入分析造成钢包引流砂烧结的可能因素，以便更好地理解该问题并提出相应的解决方案。
通过对钢包引流砂烧结原因的研究，可以帮助工程师和相关从业人员更好地预防和处理钢包引流砂烧结问题，保障生产质量和生产效率，提高钢铁生产的品质和效益。
同时，也可为相关领域的研究提供借鉴和参考。
2.正文2.1 钢包引流砂烧结的原因1钢包引流砂烧结的原因1可以归结为以下几点：1.1 高温下的化学反应：在钢包引流过程中，由于高温和氧气的存在，引流砂容易发生化学反应，导致砂粒结合在一起形成烧结物质。
1.2 砂粒形状和大小不均匀：引流砂的砂粒形状和大小不均匀会导致在高温条件下烧结现象更加明显，使得砂粒之间容易结合在一起。
1.3 粘结剂的使用不当：如果粘结剂的使用量过多或过少，或者选择的粘结剂不适合当前工艺条件，都会导致引流砂烧结现象加剧。
1.4 操作不当：在钢包引流过程中，操作人员的操作技术和经验也会对引流砂烧结起到重要的影响。
哪些因素可能造成连铸卷渣
哪些因素可能造成卷渣？
任何冶炼上或钢水传递上的操作，尤其是在钢水从一种容器到另一种容器时，会引起渣钢间的剧烈混合，造成渣颗粒悬浮在钢液中。
卷渣形成的夹杂物尺寸在10～300µm之间，含有大量的CaO和MgO成分，在钢水温度下通常为液态，因此在外形上为球形。
对于连铸工艺，下列因素可能造成钢水卷渣：
（1）钢水从钢包到中间包和从中间包到结晶器时，尤其是敞开浇铸时。
（2）钢水上表面出现漩涡时。
钢水液位过低造成的漩涡可以采取多种方式加以避免，如在漩涡开始时关闭钢流。
（3）钢水上表面乳化作用造成卷渣，尤其当搅拌气体超过临界气体流量时。
（4）结晶器弯月面扰动。
（5）渣的特性尤其是界面张力和粘度。
3%b8Q345B板坯粘结漏钢的原因分析和预防措施
晶器的倒锥度比较大。有关文献表明：在拉钢 过程中。结晶器的振动有防止初生坯壳同结晶
器壁发生粘结而被拉破以及在负滑脱期间愈合 已拉裂坯壳的作用，因此，合理的振动参数是 稳定连铸拉钢的必要条件。结晶器振动对结晶
铺展性变差，摩擦力增大。
４．２钢水的影响 钢水过热度的高低和钢水中夹杂物的含量
对钢水在结晶器中是否发生粘结甚至漏钢有直 接的影响，钢水过热度对粘结漏钢的影响主要反 映在钢液表面张力上。一般认为，随着温度的
升高。钢液表面张力逐渐减少。Ｅｏｔｖｏｓ提出的实
器保护渣的消耗量有影响，而保护渣消耗量又 对铸坯的表面质量产生影响：消耗量过大。振
流量偏大（达Ｏ．４１Ⅱ１３／ｈ）。
表５
韶钢现用Ｑ３４５Ｂ保护渣（Ｄ１）的理化指标
（２）提供温度、成分合格的钢水。改进了 中间包的结构（见图４）。提高转炉冶炼钢水命 中率，避免拉后吹，优化脱氧工艺，减少钢水
中的氧含量，严格控制钢中的Ａｌ：Ｏ，夹杂含量，
ｌ
＼下挡渣墙
提高钢水的纯净度和到站温度，ＬＦ炉保证一定 的白渣时间和软吹时间，保证钢水质量和钢水 温度稳定良好。严格控制中间包温度，避免浇 注温度过低，保证保护渣的化渣良好。同时还 改进了中间包的结构。在中间包内的钢包注流 区，采用一种新的控流装置一湍流控制器限制 钢包长水口的高速注流对中间包钢水流动的不 利影响；同时，将中间包的下挡渣墙移至上挡 渣墙和塞棒间位置砌筑，使夹杂物充分上浮。 增加钢水停留时间，减少中间包钢水死区面积．
合理、结晶器液面波动（如水口插入深度不合 要求、吹氩过大等）、钢水条件、拉速变化及操
作不当等。
韶钢板坯连铸机粘结漏钢情况
钢包穿包、漏包原因分析及预防措施
监测与预警系统建设
在线监测系统：建立钢包在线监测系统，实时监 测钢包的温度、压力、变形等关键参数，及时发 现异常情况。
信息化平台：构建钢包安全管理信息化平台，实 现监测数据、预警信息、应急处置等各方面的信 息共享和协同管理。
数据分析与预警：通过对监测数据进行实时分析 ，建立预警模型，实现对穿包、漏包事故的提前 预警和预防。
人员培训与素质提升
01
02
03
专业技能培训
定期组织钢包操作、焊接 等专业技能培训，提高员 工的专业水平和操作规范 意识。
安全意识教育
加强安全意识教育，使员 工充分认识到穿包、漏包 的严重后果，增强安全防 范意识。
应急预案演练
定期开展钢包穿包、漏包 应急预案演练，提高员工 在紧急情况下的应对能力 。
04 未来展望及持续改进措施
技术研发与创新
1 2 3
新型钢包材料研究
研发具有更高耐热性、耐腐蚀性和机械强度的钢 包材料，以提高钢包的使用寿命和安全性。
自动化焊接技术
引入先进的自动化焊接设备和技术，提高钢包焊 接质量和效率，降低人为因素导致的穿包、漏包 风险。
实时监测技术
开发用于实时监测钢包状态的技术，如红外测温 、超声波测厚等，以及时发现潜在的安全隐患。
重要性及必要性
保障生产安全：预防钢包穿包、漏包 事故，可以减少生产过程中的安全隐 患，保障员工生命安全。
降低成本：减少事故发生率可以降低 企业的维修成本和生产成本，提高企 业的经济效益。
提高生产效率：避免钢包穿包、漏包 事故可以减少生产中断时间，提高生 产效率。
在接下来的内容中，我们将详细分析 钢包穿包、漏包的具体原因，并提出 相应的预防措施，为钢铁企业的安全 生产提供有力支持。
RH真空室积钢渣原因及解决措施
RH真空室积钢渣包括氧枪外壁积渣、热顶盖和中部槽之间积渣、中部槽和底部槽之间积渣、热顶盖积渣等，真空室积钢渣问题会影响生产稳定、安全及产品质量，需要控制。
RH进站钢水一般分为三种：钢水碳氧含量匹配适宜、钢水氧含量过高、钢水碳含量过高。
三种方式脱碳时，碳和氧的反应剧烈，喷溅严重，造成钢水粘在真空室内壁及中部槽和底部槽上。
真空室积渣解决措施1、真空度的控制实践证明，真空度下降越快，真空室内喷溅越严重。
为了减轻喷溅，在处理前期采用压力控制，真空度设置在15-20kpa，避免压力下降太快导致喷溅。
2、优化预脱氧工艺当钢水中氧含量较高，生产IF钢及其他沸腾钢种时，处理时间为4-6min时，CO浓度达到峰值时，此时反应最剧烈，为了控制喷溅，通常采用加铝或增碳剂进行预脱氧，把多余的氧脱掉。
根据钢水温度，采用不同的预脱氧剂，当钢水温度适宜，不需采用铝氧升温时，采用增碳剂进行预脱氧(分批次加入)；否则采用铝预脱氧。
3、控制提升气体流量随着抽真空开始，在钢水罐表面作用的大气压使钢水提升到大约1.45m高度，提升气体氩气从上升插入管中的侧壁吹入到钢水中，氩气泡在高温作用下迅速膨胀，使钢水密度沿高度方向不断下降，在密度差作用下使钢水流动。
脱气后的钢水通过下降管返回到钢包，实现了钢水的不断循环。
提升气体是钢水实现精炼的驱动力，在满足钢水循环前提下，降低提升气体流量，能有效减少喷溅。
4、控制铝氧升温比率在生产过程中，由于影响钢水温度的因素较多，RH的OB率一直较高，尤其是在生产镇静钢种时，RH升温过程中，热顶盖积渣现象明显。
OB率越高，清渣间隔越短，说明热顶渣积渣越严重，所以要控制喷溅，需降低RH升温比例及幅度。
对于一些质量要求严格的钢种（如超低碳类），需将出钢温度提高10-15℃或采用双联处理（LF+RH）来降低RH升温比例及幅度。
另外，缩短各工序的传搁时间，减少不必要的温度损失。
纵上，降低真空度、使用增碳剂、提升气体流量、降低升温比率，可以减少RH 真空室积钢渣生成。
影响铁水脱硫过程粘渣物形成的因素分析
2
2.1
粘渣速度影响因素分析
粘渣物成分的影响 粘渣物成分的不同将导致其粘附 根据资料报道 1 2 4 ，
性能的差异，一般随着渣黏度的增大，粘渣越容易形成， 粘渣速度加快。而熔渣的黏度与组成和温度有如下关系 （ ＝ 0exp 式中： 0为常数，N・s/m2； / ）
为黏滞活化能，J/mol。
其中，黏滞活化能可视为液体的黏滞流动单元（分 子或原子）在速度梯度的驱动下用以克服移动中的一种 能碍。在相同温度条件下，不同成分含量熔渣的 不同， 黏度也就不同。温度升高熔渣的黏度降低。研究表明，SiO2 等酸性氧化物能使黏滞流动单元尺寸变大，所以能提高 黏度。A12O3是两性氧化物，在碱度高时，Al 的配位数为 4，形成与 SiO2相同的四面体结构，流动单元变大，黏度 增加；碱度低时，Al 的配位数为 6，形成八面体结构，黏 度减小。在碱性氧化物中，二价金属的氧化物比一价金 属的氧化物对降低黏度的作用大，因为在离子摩尔数相 同的基础上， 一价金属如 Na+的氧化物（Na2O 或 NaO0. 5） 所起的降低黏度的作用，只有二价金属如 Ca2+的氧化物 （CaO）的一半（例外的是，二价金属氟化物（CaF2）所 起的作用却为二价金属氧化物作用的 2 倍） 。能使熔渣黏 度显著增大的组分是 MgO 和 Cr2O3。当它们的含量超过 熔渣的最大溶解能力时，渣中就有难溶解的固相物，如 方镁石、铬铁矿、尖晶石出现。 由于粘渣物成分的不同，从而使粘渣物性能有明显 的区别， 并随着粘渣物黏度的增大， 粘渣速度不断提高。 根据上述分析，粘渣物黏度随 A12O3，SiO2，MgO 的增 加而增大，随 CaO 的增加而减小。 对于一炼钢厂，由表 1 可见，铁水罐粘渣物的 A12O3， SiO2较高，而 CaO 较低，粘渣的综合碱度远 < 1，为酸性 长渣，且熔点较高；而气化室喷枪粘渣物的 A12O3，SiO2 较低，CaO 较高，粘渣的综合碱度略 > 1，熔点较低；同 时，喷枪处于铁水罐的中央，粘渣温度高，而铁水罐壁 的散热，导致粘渣温度低，因而，喷枪上的粘渣比较容 易在使用过程中熔融流失，在喷枪提枪后的冷却过程中， 粘附的粘渣物快速冷凝黏结，导致粘渣物中全铁含量高， 粘渣速度较慢；而铁水罐壁的粘渣物通过散热不断冷凝 析出固相物和冷凝铁，因而粘渣物中全铁含量相对较低，
